Tipo di prodotto	Condizionatore d'aria split (Interno + Esterno)
Marca	Baxi
Modello	RZGD70
Dimensioni unità interna (L x A x P)	800 x 290 x 210 mm
Peso unità interna	10 kg
Dimensioni unità esterna (L x A x P)	800 x 550 x 300 mm
Peso unità esterna	30 kg
Alimentazione	220-240 V, 50 Hz, 1 fase
Capacità di raffreddamento	7.000 BTU/h (circa 2,05 kW)
Capacità di riscaldamento	7.000 BTU/h (circa 2,05 kW) - Pompa di calore
Classe di efficienza energetica	A
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, modalità notte, timer 24 ore, oscillazione, telecomando
Tipo di refrigerante	R32 (stimato)
Manutenzione - Pulizia filtri	Ogni 2 settimane; lavare con acqua e asciugare prima di reinserire
Manutenzione - Servizio professionale	Annualmente; controllare livello refrigerante, collegamenti elettrici e pulizia serpentina
Precauzioni di sicurezza	Non usare prolunghe; assicurare messa a terra corretta; scollegare l'alimentazione prima della pulizia
Ricambi disponibili	Telecomando, filtri aria, motore ventilatore, motore oscillazione, scheda principale
Indice di riparabilità	7,5/10 (stimato in base a progetti comuni)
Livello di rumorosità (Interno)	24 - 40 dB(A) in base alla velocità della ventola
Livello di rumorosità (Esterno)	52 dB(A) (stimato)
Garanzia	2 anni (standard, verificare le normative locali)

Domande frequenti - RZGD70 Baxi

Come installo il condizionatore d'aria RZGD70?

L'installazione deve essere eseguita da un tecnico qualificato. L'unità interna deve essere montata su un supporto a parete, assicurando un drenaggio adeguato. L'unità esterna richiede una base stabile e una ventilazione adeguata. Fare riferimento al manuale per schemi di installazione dettagliati.

Con quale frequenza devo pulire i filtri dell'aria?

Pulire i filtri dell'aria ogni due settimane in condizioni di utilizzo normali. Rimuoverli facendoli scorrere verso l'esterno, lavare con acqua tiepida e detergente delicato, asciugare completamente prima di reinserirli. Filtri sporchi riducono l'efficienza.

Cosa significano i codici di errore E1, E2, ecc.?

I codici di errore variano in base al modello. I codici comuni: E1 indica un guasto del sensore di temperatura ambiente; E2 indica un guasto del sensore di temperatura del tubo. Fare riferimento alla sezione di risoluzione dei problemi del manuale per un elenco completo.

Posso usare il telecomando per tutte le funzioni?

Sì, il telecomando fornisce accesso completo alle modalità (raffreddamento, riscaldamento, ventilazione, deumidificazione), impostazione della temperatura, velocità della ventola, oscillazione, timer e modalità notte. Puntarlo verso il ricevitore dell'unità interna.

Come posso risparmiare energia con questo condizionatore d'aria?

Impostare la temperatura a 24-26°C per il raffreddamento e 20-22°C per il riscaldamento. Usare il timer per evitare il funzionamento quando non necessario. Tenere le tende chiuse durante le ore di punta del sole. Pulire i filtri regolarmente.

Il RZGD70 fornisce riscaldamento?

Sì, questo modello è una pompa di calore, quindi può sia raffreddare che riscaldare. Passare alla modalità Riscaldamento usando il telecomando o il pannello di controllo. La capacità di riscaldamento è simile a quella di raffreddamento.

Come imposto il timer sul RZGD70?

Premere il pulsante Timer sul telecomando. Usare i pulsanti +/- per impostare l'ora di Accensione o Spegnimento desiderata. Confermare premendo di nuovo Timer. L'unità funzionerà di conseguenza.

Cos'è la funzione oscillazione?

La funzione oscillazione muove le lamelle orizzontali su e giù per distribuire l'aria in modo uniforme. Premere il pulsante Swing sul telecomando per attivare o fermare l'oscillazione.

Il condizionatore d'aria è rumoroso?

Il rumore dell'unità interna varia da 24 dB(A) a bassa velocità a 40 dB(A) ad alta velocità. Il rumore dell'unità esterna è di circa 52 dB(A). Assicurarsi che l'unità sia in piano e che i filtri siano puliti per ridurre il rumore.

Cosa copre la garanzia?

Baxi offre una garanzia standard di 2 anni che copre i difetti di fabbricazione. Non copre danni derivanti da installazione impropria, uso improprio o normale usura. Conservare lo scontrino di acquisto e registrare il prodotto.

MANUALE UTENTE RZGD70 Baxi

Telecomando infrarossi RXAC- Manuale d'uso e di installazione

Leggere e conservare il presente manuale.

CONTENUTO IMBALLO

Telecomando infrarossi
Batterie
Ricevitore
Manuale d’uso e di installazione

DESCRIZIONE DEI PULSANTI

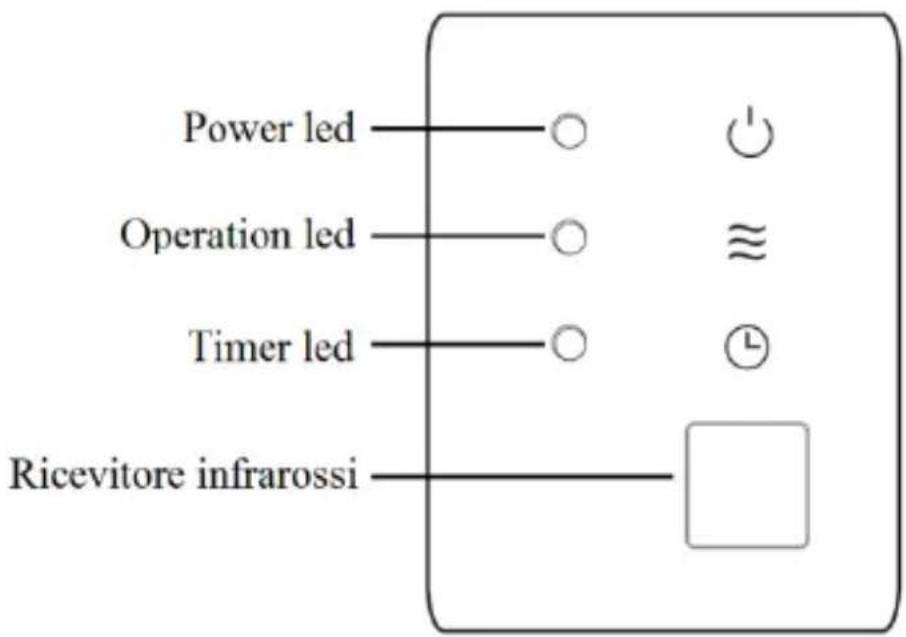

RICEVITORE

■ Power led: ON quando l'unità è alimentata.
Operation led: ON quando viene inviato input dall'utente.
Timer led: ON quando è attivo qualche timer.

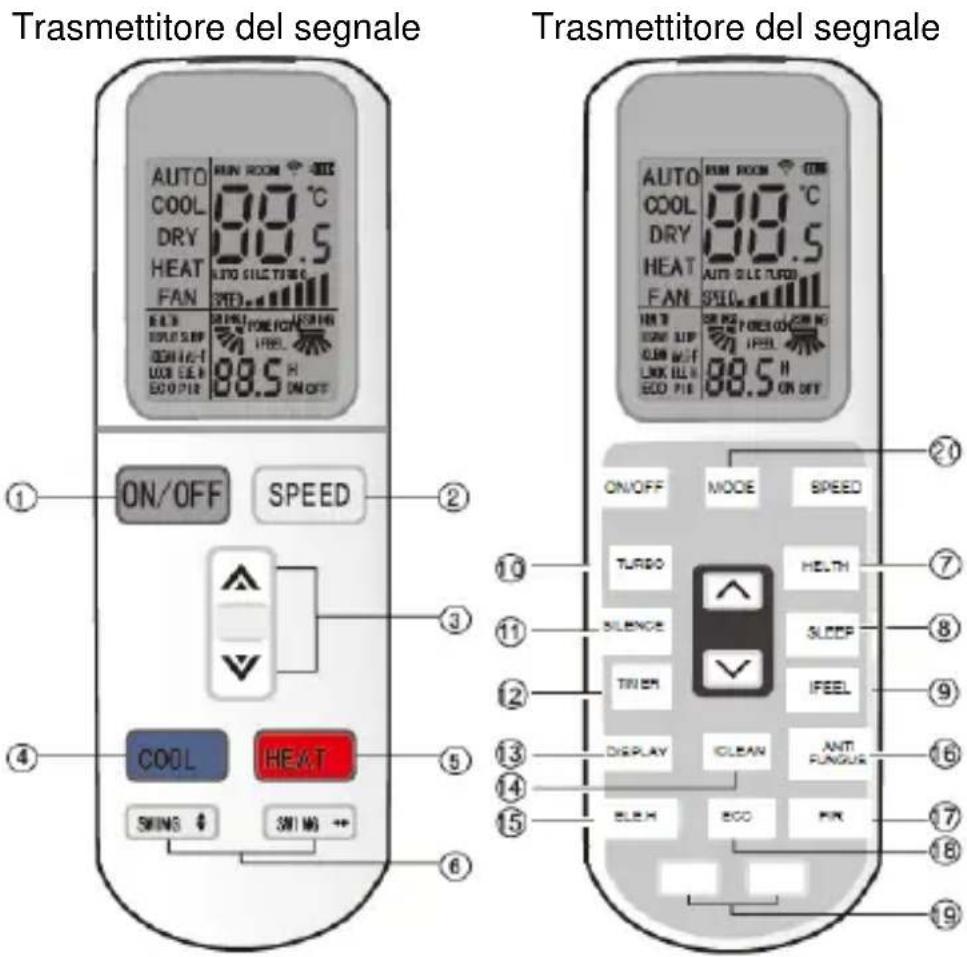

TELECOMANDO INFRAROSSI

Note:

1 I pulsanti esterni del telecomando funzionano solo quando la parte sopra del telecomando è chiusa.
2 I due pulsanti bianchi si usano solo per impostarlo. Una volta impostato, prestare attenzione a non resettarlo.

1. Pulsante "ON/OFF"

Premere questo pulsante per accendere (ON) e spegnere (OFF).

2. Pulsante "SPEED"

Premere questo bottone per modificare la velocità (SPEED) del ventilatore:

3. Pulsanti “A” e “V”

Quando si preme ⚠, la temperatura ambiente impostata aumenterà di 0,5 °C Quando si preme ⚙, la temperatura si ridurrà di 0,5 °C.

La temperatura impostata si può modificare in maniera rapida tenendo premuto il pulsante. L'intervallo di temperatura è compreso tra 16 °C e 32 °C.

4. Pulsante "COOL"

Premendo il pulsante COOL, la modalità di funzionamento sarà impostata in raffrescamento.

5. Pulsante "HEAT"

Premendo il pulsante HEAT, la modalità di funzionamento sarà impostata in riscaldamento.

Premendo il pulsante, le alette orizzontali cominciano ad oscillare automaticamente. Quando le alette raggiungono la posizione desiderata, premere nuovamente il pulsante e le alette vengono fissate nella posizione selezionata.

NOTA: Questa funzione non è disponibile per i modelli canalizzati

Premendo questo pulsante si attiva la funzione "HEALTH".

8. Pulsante "SLEEP"

Premendo il pulsante "SLEEP", lampeggia l'indicatore della modalità sleep sull'unità interna.

• Dopo aver attivato la modalità notte (SLEEP), la modalità raffrescamento permette di aumentare automaticamente di 1 °C la temperatura impostata dopo 1 ora e di un altro 1 °C dopo un'altra ora.
• Dopo aver attivato la modalità notte (SLEEP), la modalità riscaldamento permette di diminuire automaticamente di 2 °C la temperatura impostata dopo 1 ora e di altri 2 °C dopo un altra ora.
• Il climatizzatore funziona in modalità notte (SLEEP), per 7 ore e si ferma automaticamente.

NOTA: Premendo i pulsanti "MODE" o "ON/OFF", il telecomando disattiva la modalità notte (SLEEP).

9. Pulsante "iFEEL"

Premere questo pulsante per attivare la funzione “iFEEL”. Quando questa funzione è abilitata, il display del telecomando visualizza la temperatura ambiente attuale. Se non è attivata, il display del telecomando visualizza la temperatura impostata. Questa funzione è incompatibile con la modalità ventilazione (FAN).

10. Pulsante "TIMER"

Premere questo pulsante per attivare/disattivare la funzione timer. Con il telecomando in stato "OFF", premere il tasto "TIMER". La parola "ON" viene visualizzata sul display insieme al timer, che può essere regolato in un intervallo da 0,5 a 24 h.

1. Per regolare il timer, premere i bottoni “A” o “V”. Ogni volta che vengono premuti, il tempo aumenta o si riduce di 0,5 h per le prime 10 ore. Superate le prime dieci ore, ogni volta che si preme uno dei due

pulsanti il tempo si modifica di 1 ora.

1. Premendo nuovamente il tasto "TIMER" si attiva il timer di accensione.
2. E' possibile attivare altre funzioni per regolare lo stato dell'aria condizionata quando si attiva il timer (modalità, temperatura, oscillazioni delle alette, la velocità del ventilatore, ecc.); Il display del telecomando visualizza tutte le impostazioni e le salva. Quando il timer raggiunge il tempo impostato, il climatizzatore d'aria inizia a funzionare secondo le impostazioni precedentemente settate.

11. Pulsante "SILENCE"

E' possibile attivare o disattivare la funzione silenziosa (il simbolo "SILENCE" apparirà/scomparirà) premendo questo pulsante. Questa funzione permette di selezionare la velocità ultra-silenziosa.

Dopo il cambio delle pile questa funzione si disattiverà automaticamente.

12. Pulsante "TURBO"

• Premendo questo pulsante si attiverà o disattiverà la funzione “TURBO” (il simbolo “TURBO” apparirà o sparirà), sia in modalità raffrescamento (COOL) che riscaldamento (HEAT).
• Questa funzione forza il funzionamento dell'unità alla massima capacità, dando priorità al raggiungimento del setpoint rapidamente piuttosto che al funzionamento efficente.
• Dopo il cambio delle pile questa funzione si disattiverà automaticamente.
• Questa funzione non può essere impostata durante il funzionamento automatico (AUTO), in modalità deumidificazione (DRY) o ventilazione (FAN). Perciò in questi casi non si visualizzerà il simbolo “TURBO” sul display LCD.

13. Pulsante "DISPLAY"

Premere questo pulsante per accendere/spegnere il display dell'unità interna. Premendo nuovamente il pulsante, verranno visualizzate la temperatura attuale e quella impostata dopo aver lampeggiato per 5s. Si consiglia agli utenti di utilizzare questa funzione in assenza di luce.

14. Pulsante "iCLEAN"

• Con il telecomando in stato “OFF”, premere il pulsante “iCLEAN” (autopulente). Le alette che guidano il flusso d’aria tornano alla loro posizione iniziale in raffrescamento, e l’unità attiva la funzione “iCLEAN” per un massimo di 35 minuti. L’obiettivo di questa funzione è rimuovere la polvere dall’evaporatore e asciugare l’acqua contenuta, così da evitare che si formi muffa e conseguenti cattivi odori.
• Dopo aver attivato la funzione “iCLEAN”, premendo i pulsanti “iCLEAN” o “ON/OFF” la si annulla e si riattiva l’aria condizionata.
• Se non si effettua nessuna operazione, la funzione autopulizia rimane attiva fino a un massimo di 35 minuti.

NOTA: La funzione “iCLEAN” può attivarsi contemporaneamente al timer di accensione; in questo caso il timer di accensione inizia dopo il termine della funzione “iCLEAN”.

15. Pulsante "ELE.H"

(Solo per pompe di calore con apporto elettrico supplementare).

In modalità riscaldamento, premendo questo pulsante la modalità operativa cambierà utilizzando l'apporto elettrico supplementare.

16. Pulsante "Anti-FUNGUS"

Premendo questo pulsante si attiva o disattiva la funzione "Anti-FUNGUS.
- Questa funzione si può attivare con il telecomando quando l'unità è in modalità raffrescamento, deumidificazione e automatico (raffrescamento e deumidificazione).
- Le alette che guidano il flusso d'aria tornano alla loro posizione iniziale in raffrescamento. Se il climatizzatore è in modalità riscaldamento, il ventilatore dell'unità interna funziona per tre minuti a bassa velocità prima di arrestarsi.
- Lo scopo di questa funzione è di asciugare lo scambiatore di calore dell'unità interna e prevenire così la condensazione che può causare muffe e cattivi odori.

NOTA:

a. Questa funzione non è un'impostazione di fabbrica, si può attivare o disattivare quando si preferisce. Per attivarla seguire questi passi: con il climatizzatore e il telecomando in stato "OFF", puntare con il telecomando verso l'unità interna e tenere premuto il pulsante "Anti-FUNGUS". L'unità emette due serie di cinque beep per indicare che la funzione è pronta. Una volta abilitata questa funzione, a meno che non si spenga il climatizzatore completamente o che si disattivi la funzione manualmente, il climatizzatore mantiene questa funzione predefinita.
b. Per disattivare questa funzione seguire i seguenti passi:

Spegnere completamente il climatizzatore d'aria. Con il climatizzatore spento e il telecomando in stato "OFF", puntare con il telecomando all'unità interna e tenere premuto il pulsante "Anti-FUNGUS". L'unità emette prima 5 beep, poi 3 ad indicare che la funzione è stata disabilitata.

c. Se la funzione viene attivata, si raccomanda di non riavviare il climatizzatore prima che la funzione abbia completamente finito.
d. Questa funzione non viene attivata con timer attivato o in modalità notte (SLEEP).

17. Pulsante "SPOT SWING"

Premendo il pulsante, le alette orizzontali cominciano ad oscillare automaticamente. Quando le alette raggiungono la posizione desiderata, premere nuovamente il pulsante e le alette vengono fissate nella posizione selezionata.

18. Pulsante "ECO"

In modalità raffrescamento (COOL), premendo il pulsante "ECO" si attiva o disattiva questa funzione.

Quando la funzione “ECO” è attivata il climatizzatore dà la priorità al funzionamento efficente con la conseguente riduzione del consumo elettrico.

Dopo 8h questa funzione si disattiva automaticamente. La funzione si può attivare nuovamente premendo il pulsante “ECO”.

NOTA: L'unità si spegnerà automaticamente se il tempo è scaduto.

19. Due pulsanti bianchi: indirizzo locale unità

Con il telecomando in stato "OFF", premendo contemporaneamente i due pulsanti bianchi per almeno 10s, si entra nel settaggio dell'indirizzo locale unità. Questo stato mostrerà i parametri relativi alla temperatura e all'orario. Sull'area della temperatura sul display verrà visualizzato il "numero seriale" in un range da 0 a 99. Sull'area dell'orario verrà visualizzato il "set value" in un range da 0 a 255. Il valore iniziale è 1. Premendo "A" o "V" il numero serial aumenta o diminuisce.

Premere I pulsanti “ECO” e “iCLEAN” per aumentare o diminuire il set value. Dopo aver impostato i due parametri, premere “MODE” per confermare il settaggio.

20. Pulsante "MODE"

Premendo questo pulsante si possono selezionare le diverse modalità di funzionamento.

La modalità di funzionamento cambierà nella seguente maniera:

DESCRIZIONE FUNZIONAMENTO

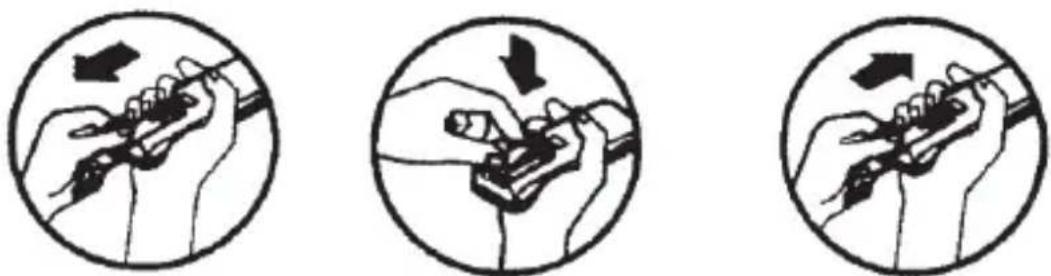

CAMBIO DELLE BATTERIE

1. Aprire il coperchio scorrevole nella direzione della freccia.
2. Introdurre due pile nuove (AAA) rispettando le polarità (+ / -).
3. Ricollocare il coperchio.

MODALITA' DI FUNZIONAMENTO AUTOMATICO

1. Premendo il pulsante "ON/OFF"; il climatizzatore comincia a funzionare.
2. Premere il pulsante "MODE" e selezionare la modalità di funzionamento automatico.
3. Premere il pulsante SPEED per regolare la velocità del ventilatore. Si possono selezionare le velocità LOW, MID, HIGH e AUTO.
4. Se si preme nuovamente il pulsante, il climatizzatore si arresta.

1. Premendo il bottone "ON/OFF"; il climatizzatore comincia a funzionare.
2. Premere il pulsante "MODE" e selezionare la modalità raffrescamento.
3. Premere i pulsanti “▲” e “▼” per regolare la temperatura. Ogni pulsante aumenta o diminuisce la temperatura di 0,5°C in un intervallo da 16 a 32°C.
4. Premere il pulsante SPEED per regolare la velocità del ventilatore. Si possono selezionare le velocità: LOW, MID, HIGH e AUTO.
5. Se si preme nuovamente il pulsante, il climatizzatore si arresta.

MODALITA' DI DEUMIDIFICAZIONE

1. Premere il pulsante "ON/OFF"; il climatizzatore comincia a funzionare.
2. Premere il pulsante "MODE" e selezionare la modalità deumidificazione (DRY).
3. Premere i pulsanti “A” e “V” per regolare la temperatura. Ogni pulsante aumenta o diminuisce la temperatura di 0,5°C in un intervallo da 16 a 32°C.
4. Premere il pulsante SPEED per regolare la velocità del ventilatore. Si possono selezionare le velocità: LOW, MID e HIGH e AUTO.
5. Se si preme nuovamente il pulsante, il climatizzatore si arresta.

MODALITA' DEL PULSANTE TIMER

1. Funzione orologio

Per impostare l'ora seguire le indicazioni:

1) Aprendo il coperchio del telecomando e premendo il pulsante Timer, la funzione orologio sarà attivata.
2) Premere i pulsanti “▲” e “▼” per impostare l'ora. L'ora è basata sul sistema 12-ore a.m/p.m.
3) Premere nuovamente il pulsante Timer per confermare l'ora impostata.

2. Funzione Timer on

La funzione Timer ON deve essere impostata a climatizzatore spento.

Istruzioni per l'impostazione:

1) Aprendo il coperchio del telecomando e premendo il pulsante TIMER, sullo schermo apparirà la scritta "ON" lampeggiante.
2) Premere i pulsanti “A” e “V” per selezionare l'ora. L'ora è basata sul sistema 12-ore a.m/p.m.
3) Premere nuovamente il pulsante Timer per confermare l'ora impostata.
4) Premere il pulsante per selezionare una funzione (mode, temperatura, oscillazione, ventilazione, velocità, etc.)

NOTA: Quando l'ora e l'impostazione timer coincidono, il climatizzatore si accenderà o spegnerà automaticamente.

MODALITA' VENTILATORE

1. Premere il pulsante "ON/OFF"; il climatizzatore comincia a funzionare.
2. Premere il pulsante "MODE" e selezionare la modalità ventilazione (FAN).
3. Premere il pulsante SPEED per regolare la velocità del ventilatore. Si possono selezionare le velocità: LOW, MID e HIGH.
4. Se si preme nuovamente il pulsante, il climatizzatore si arresta.

NOTA: nella modalità di ventilazione, regolare la temperatura è inutile

FUNZIONE SLEEP

1. Premendo il pulsante "ON/OFF", il climatizzatore si accende.
2. Premere il pulsante "MODE" per scegliere tra raffrescamento o riscaldamento.
3. Aprendo il coperchio del telecomando e premendo il pulsante SLEEP, sul display apparirà l'avviso che la funzione sleep è attivata.
4. Premendo nuovamente il pulsante SLEEP, la funzione sleep verrà disattivata. Il climatizzatore manterrà le sue impostazioni di funzionamento.
5. Premendo il pulsante ON/OFF, il climatizzatore si spegne.

Quando la funzione sleep è attiva, funziona come segue:

1. Raffreddamento

1. Riscaldamento

1. La funzione sleep sarà attiva per 7 ore, poi si spegnerà automaticamente

NOTA:

Questo manuale descrive le funzioni per tutti i telecomandi. Se quando si preme un pulsante non accade nulla, è perché il dispositivo non supporta la funzione.

1. Disconnettere la base di supporto dal ricevitore.
2. Utilizzare due viti per fissare la base di supporto alla parete.

1. In caso di pav/soff e cassette, il telecomando ad infrarossi è fornito di serie.

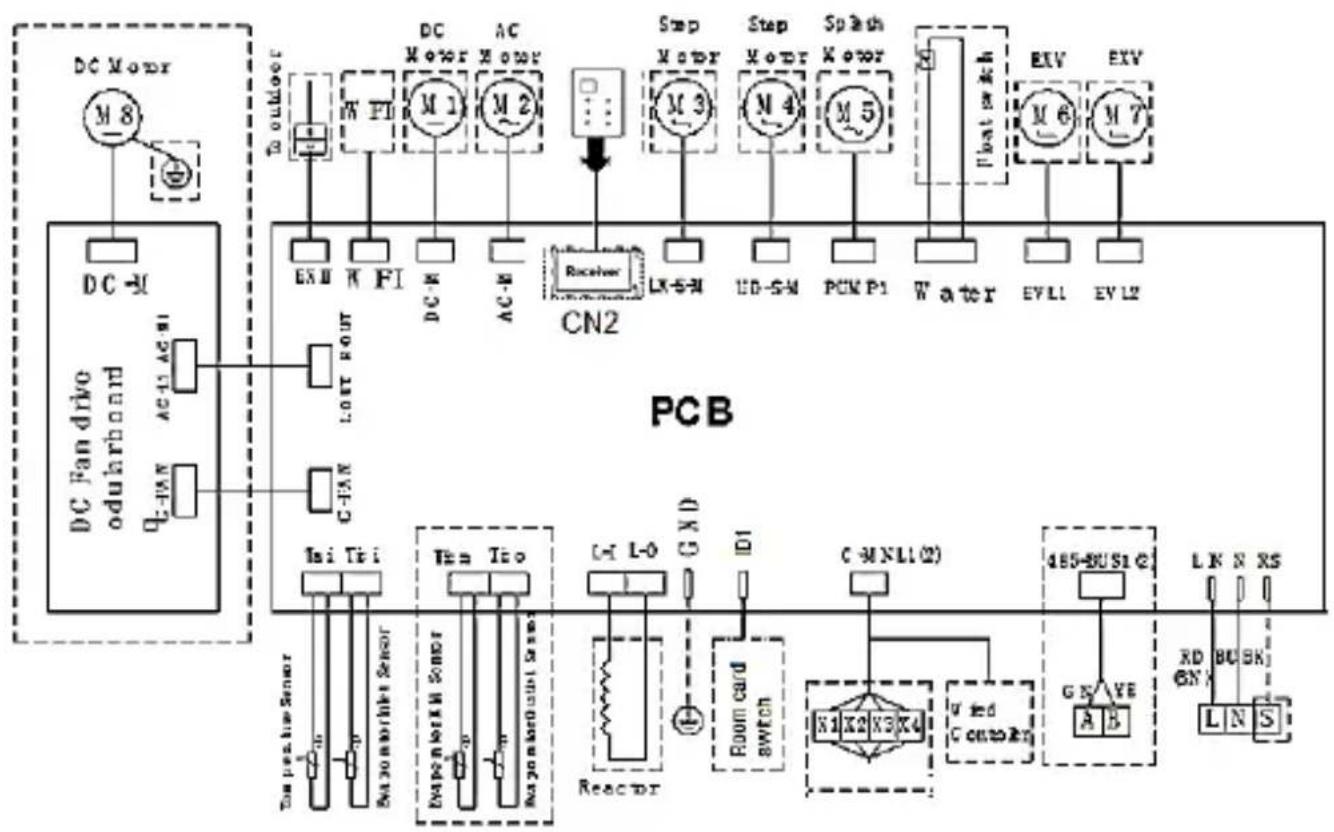

2. In caso di canalizzati, connettere il connettore bianco al terminale "CN10" della scheda dell'unità interna come mostra la figura:

R32 UNITA' INTERNE CANALIZZATE MONO→RZGND(50/70/100/120/140/160)

1. In caso di pav/soff e cassette, il telecomando ad infrarossi è fornito di serie.
2. In caso di canalizzati, connettere il connettore bianco al terminale "CN2" della scheda dell'unità interna come mostra la figura:

R410A UNITA' INTERNE CANALIZZATE MULTI→LSND(25/35/50)-XM

1. In caso di pav/soff e cassette, il telecomando ad infrarossi è fornito di serie.
2. In caso di canalizzati, connettere il connettore bianco al terminale "CN13" della scheda dell'unità interna come mostra la figura:

R32 UNITA' INTERNE CANALIZZATE MULTI→LSGND(25/35/50)-XM

1. In caso di pav/soff e cassette, il telecomando ad infrarossi è fornito di serie.
2. In caso di canalizzati, connettere il connettore bianco al terminale "CN13" della scheda dell'unità interna come mostra la figura:
