RZGD70 - Klimaanlage Baxi - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage (Innengerät + Außengerät)
Marke	Baxi
Modell	RZGD70
Abmessungen Innengerät (B x H x T)	800 x 290 x 210 mm
Gewicht Innengerät	10 kg
Abmessungen Außengerät (B x H x T)	800 x 550 x 300 mm
Gewicht Außengerät	30 kg
Stromversorgung	220-240 V, 50 Hz, 1 Phase
Kühlleistung	7.000 BTU/h (ca. 2,05 kW)
Heizleistung	7.000 BTU/h (ca. 2,05 kW) - Wärmepumpe
Energieeffizienzklasse	A
Hauptfunktionen	Kühlen, Heizen, Entfeuchtung, Ventilator, Schlafmodus, 24-Stunden-Timer, Swing, Fernbedienung
Kältemitteltyp	R32 (geschätzt)
Wartung - Filterreinigung	Alle 2 Wochen; mit Wasser waschen und trocknen vor dem Wiedereinsetzen
Wartung - Professioneller Service	Jährlich; Kältemittelstand, elektrische Anschlüsse und Sauberkeit der Spulen prüfen
Sicherheitshinweise	Keine Verlängerungskabel verwenden; ordnungsgemäße Erdung sicherstellen; vor der Reinigung Netzstrom trennen
Verfügbare Ersatzteile	Fernbedienung, Luftfilter, Lüftermotor, Swing-Motor, Hauptplatine
Reparierbarkeitsindex	7,5/10 (geschätzt basierend auf üblichen Designs)
Geräuschpegel (Innen)	24 - 40 dB(A) je nach Lüftergeschwindigkeit
Geräuschpegel (Außen)	52 dB(A) (geschätzt)
Garantie	2 Jahre (Standard, örtliche Vorschriften beachten)

Häufig gestellte Fragen - RZGD70 Baxi

Wie installiere ich die Klimaanlage RZGD70?

Die Installation sollte von einem qualifizierten Techniker durchgeführt werden. Das Innengerät muss an einer Wandhalterung montiert werden, wobei ein ordnungsgemäßer Wasserablauf sicherzustellen ist. Das Außengerät benötigt einen stabilen Untergrund und ausreichende Belüftung. Detaillierte Installationsdiagramme finden Sie in der Anleitung.

Wie oft sollte ich die Luftfilter reinigen?

Reinigen Sie die Luftfilter bei normalem Gebrauch alle zwei Wochen. Entfernen Sie sie durch Herausziehen, waschen Sie sie mit lauwarmem Wasser und mildem Reinigungsmittel, trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen. Verschmutzte Filter verringern die Effizienz.

Was bedeuten die Fehlercodes E1, E2 usw.?

Fehlercodes variieren je nach Modell. Häufige Codes: E1 weist auf einen Fehler des Raumtemperatursensors hin; E2 weist auf einen Fehler des Rohrtemperatursensors hin. Eine vollständige Liste finden Sie im Fehlerbehebungsabschnitt der Anleitung.

Kann ich die Fernbedienung für alle Funktionen verwenden?

Ja, die Fernbedienung bietet vollen Zugriff auf Modi (Kühlen, Heizen, Lüfter, Trocknen), Temperatureinstellung, Lüftergeschwindigkeit, Swing, Timer und Schlafmodus. Richten Sie sie auf den Empfänger des Innengeräts.

Wie kann ich mit dieser Klimaanlage Energie sparen?

Stellen Sie die Temperatur zum Kühlen auf 24-26°C und zum Heizen auf 20-22°C ein. Verwenden Sie den Timer, um unnötigen Betrieb zu vermeiden. Halten Sie Jalousien während der Spitzensonnenzeit geschlossen. Reinigen Sie die Filter regelmäßig.

Bietet die RZGD70 Heizung?

Ja, dieses Modell ist eine Wärmepumpe, kann also sowohl kühlen als auch heizen. Schalten Sie mit der Fernbedienung oder dem Bedienfeld in den Heiz-Modus. Die Heizleistung entspricht in etwa der Kühlleistung.

Wie stelle ich den Timer an der RZGD70 ein?

Drücken Sie die Timer-Taste auf der Fernbedienung. Verwenden Sie die Tasten +/-, um die gewünschte Ein- oder Ausschaltzeit einzustellen. Bestätigen Sie durch erneutes Drücken von Timer. Das Gerät arbeitet entsprechend.

Was ist die Swing-Funktion?

Die Swing-Funktion bewegt die horizontalen Lamellen auf und ab, um die Luft gleichmäßig zu verteilen. Drücken Sie die Swing-Taste auf der Fernbedienung, um die Schwenkbewegung zu aktivieren oder zu stoppen.

Ist die Klimaanlage laut?

Der Geräuschpegel des Innengeräts liegt zwischen 24 dB(A) bei niedriger Lüftergeschwindigkeit und 40 dB(A) bei hoher Lüftergeschwindigkeit. Der Geräuschpegel des Außengeräts beträgt etwa 52 dB(A). Stellen Sie sicher, dass das Gerät waagerecht steht und die Filter sauber sind, um Geräusche zu minimieren.

Was ist unter der Garantie abgedeckt?

Baxi gewährt eine 2-jährige Standardgarantie auf Herstellungsfehler. Sie deckt keine Schäden durch unsachgemäße Installation, Missbrauch oder normalen Verschleiß ab. Bewahren Sie Ihren Kaufbeleg auf und registrieren Sie das Produkt.

BEDIENUNGSANLEITUNG RZGD70 Baxi

Sie lesen und halten dieses Handbuch.

INKLUDIERTES ZUBEHÖR

Fernbedienung
Batterien
Empfänger
Bedienungsanleitung und Installationsanleitung

BESCHREIBUNG DER KNÖPFE

EMPFÄNGER

Power led: ON wenn die Einheit an der Stromversorgung angeschlossen ist
Operation led: ON bei einer Benützeranfrage
◆ Timer led: ON wenn der Timer aktiviert ist

FERNBEDIENUNG

Anmerkung:

1 Die Knöpfe außen an der Fernbedienung sind nur aktiv, wenn die Oberfläche geschlossen ist
2 Zwei weiße Knöpfe dienen nur der Adressierungseinstellung. Wurde sie eingestellt, denken Sie daran sie nicht selbst zurückzusetzen

1. Knopf „EIN/AUS“

Sie können die Klimaanlage durch Drücken dieses Knopfs starten und sie durch erneutes Drücken des Knopfs wieder ausschalten.

2. Knopf „GESCHWINDIGKEIT“

Sie können aus den Ventilatorgeschwindigkeiten „Niedrig“, „Mittel“, „Hoch“ und „Auto“ auswählen.

3. Knöpfe " " und " " V

Beim Drücken von Arhöht sich die eingestellte Raumtemperatur um 0,5 °C. Beim Drücken von Vsinkt die Temperatur um 0,5 °C.

Die Temperatureinstellungen können schnell durch langes Drücken des Knopfs geändert werden. Der Temperaturbereich liegt zwischen 16 °C und 32 °C.

4. Knopf „KÜHLEN“

Drücken Sie den Knopf KÜHLEN, um direkt in den Kühlmodus überzugehen.

5. Knopf „HEIZEN“

Drücken Sie den Knopf HEIZEN, um direkt in den Heizmodus überzugehen.

6. Knopf „SWING“ (SWING ↓ und SWING ↔)

Wenn Sie diesen Knopf drücken, können sich die horizontalen

Windrichtungsflügel automatisch drehen.

Haben Sie die gewünschte vertikale Windrichtung erreicht, drücken Sie den Knopf erneut, damit die horizontalen

Windrichtungsflügel an der von Ihnen gewünschten Stelle stehenbleiben.

HINWEIS: Diese Funktion ist für Modelle mit Klimakanälen nicht verfügbar.

7. Knopf „GESUNDHEIT“

Durch Drücken dieses Knopfes können sie die Funktion „GESUNDHEIT“ ausschalten.

8. Knopf „SCHLAFEN“

Drücken Sie den Knopf „SCHLAFEN“. Nun erscheint am Display die Anzeige „SCHLAFEN“. Die Schlaffunktion der Klimaanlage ist aktiv.

• Ist der Nachtmodus (SCHLAFEN) aktiv, erhöht die Kühlfunktion die eingestellte Temperatur nach einer Stunde automatisch um 1°C und nach einer weiteren Stunde erneut um 1°C.
• Ist der Nachtmodus (SCHLAFEN) aktiv, senkt die Heizfunktion die eingestellte Temperatur nach einer Stunde automatisch um 2° C und nach einer weiteren Stunde erneut um 2° C.
• Die Klimaanlage bleibt sieben Stunden lang im Nachtmodus (SCHLAFEN) und stoppt automatisch.
• HINWEIS: Drücken Sie die Taste „MODUS“ oder „ON/OFF“, damit über die Fernbedienung der Nachtmodus (SCHLAFEN) ausgeschaltet wird.

9. Knopf „iFEEL“

Durch Drücken dieses Knopfs wird die Funktion „iFEEL“ aktiviert. Ist diese Funktion aktiviert, wird am LCD-Display der Fernbedienung die Raumtemperatur angezeigt. Ist sie nicht aktiviert, zeigt das Display der Fernbedienung die eingestellte Temperatur an. Diese Funktion kann nicht mit dem Ventilatormodus (VENTILATOR) kombiniert werden.

10. Knopf „TIMER“

Dieser Knopf wird verwendet, um die Funktion Timing On oder Timing Off einzustellen.

1. Mit der Fernbedienung im Zustand „OFF“ den Knopf „TIMER“ drücken. Das Wort „ON“ erscheint gemeinsam mit dem Timer, der zwischen 0,5

und 24 Stunden eingestellt werden kann, am Display.

1. Um den Timer einzustellen den Knopf „“ oder „“ drücken. Mit jedem Drücken der Knöpfe verlängert oder verkürzt sich die Zeit um 0,5 Stunden für die ersten zehn Stunden. Nach den ersten zehn Stunden verändert sich die Zeit beim Drücken eines der Knöpfe um eine Stunde.
2. Drücken Sie den Knopf „TIMER“ erneut, wird der Timer aktiviert.
3. Sie können andere Funktionen zum Regulieren der Klimaanlage aktivieren, wenn der Timer aktiviert ist (Modus, Temperatur, Schwingung der Kühlrippen, Ventilatorgeschwindigkeit etc.). Das Display der Fernbedienung zeigt alle Einstellungen an und speichert sie. Erreicht der Timer die eingestellte Zeit, startet die Klimaanlage entsprechend der vorgenommenen Einstellungen.

11. Knopf „RUHE“

Die Ruhefunktion kann durch Drücken dieses Knopfs ein- und ausgeschaltet werden (das Symbol „RUHE“ wird angezeigt/nicht angezeigt). Diese Funktion ermöglicht Ihnen die Auswahl einer besonders leisen Geschwindigkeitsstufe.

Nach dem Batteriewechsel schaltet sich diese Funktion automatisch aus.

12. Knopf „TURBO“

• Durch Drücken dieses Knopfs schaltet sich die Funktion „TURBO“ im Kühl- (KÜHLEN) oder Heizmodus (HEIZEN) ein oder aus (das Symbol „TURBO“ wird angezeigt/nicht angezeigt).
• Diese Funktion erzwingt das Laufen der Einheit auf höchster Kapazitätsstufe. Dabei liegt die Priorität auf dem sofortigen Erreichen des Setpoints anstatt auf dem effizienten Betrieb der Anlage.
• Nach dem Batteriewechsel schaltet sich diese Funktion automatisch aus.
• Diese Funktion kann im automatischen Modus (AUTO), im Entfeuchtungsmodus (TROCKNEN) sowie im Ventilatormodus (VENTILATOR) nicht eingeschaltet werden. In diesen Fällen wird aus diesem Grund das Symbol „TURBO“ nicht am LCD-Display angezeigt.

13. Knopf „DISPLAY“

Im Display-Modus den Knopf einmal drücken, um „DISPLAY“ auszuschalten. „DISPLAY“ erneut drücken.

Am LCD-Display erscheint nach 5 Sekunden langem Blinken die Umgebungs- sowie die eingestellte Temperatur. Für die Benutzer ist es

sinnvoll die Umgebungs- oder eingestellte Temperatur bei Dunkelheit jederzeit zu überprüfen.

14. Knopf „iCLEAN“

- Mit der Fernbedienung im Zustand „OFF“ den Knopf „iCLEAN“ (Selbstreinigung) drücken. Die Kühlrippen, die den Luftstrom leiten, gehen in ihre Ausgangsposition im Kühlmodus zurück und die Einheit aktiviert die Funktion „iCLEAN“ für maximal 35 Minuten. Das Ziel dieser Funktion ist

das Entfernen von Staub vom Verdampfer und das Trocknen des in ihm enthaltenen Wassers sowie die Vorbeugung von Schimmelbildung und daraus resultierenden unangenehmen Gerüchen.

- Nach dem Aktivieren der Funktion „iCLEAN“ kann durch Drücken der Knöpfe „iCLEAN“ oder „ON/OFF“ die Funktion gelöscht und die Klimaanlage wieder aktiviert werden.

- Wenn keine Aktivität ausgeführt wird, bleibt die Selbstreinigungsfunktion für maximal 35 Minuten aktiv.

HINWEIS: Die Funktion „iCLEAN“ kann bei eingeschaltetem Timer aktiviert werden. In diesem Fall beginnt der eingeschaltete Timer am Ende der Funktion „iCLEAN“.

15. "ELE.H" Knopf

(Nur für Heizpumpen mit zusätzlicher Stromversorgung.)

Im Heizmodus kann durch Drücken dieser Taste die Funktionsweise geändert werden, wenn die zusätzliche Stromversorgung verwendet wird.

16. Knopf „Anti-PILZ“

- Beim Drücken dieses Knopfs schaltet sich die „Anti-PILZ“-Funktion ein oder aus.

- Diese Funktion kann mit der Fernbedienung aktiviert werden, wenn die Einheit im Kühl-, Entfeuchtungs- und automatischen (Kühl- und Entfeuchtungsmodus) Modus ist.

- Die Kühlrippen, die den Luftfstrom steuern, kehren zu ihrer Ausgangsposition im Kühlmodus zurück. Ist die Klimaanlage im Heizmodus, läuft der Ventilator der Inneneinheit drei Minuten lang bei niedriger Geschwindigkeit und schaltet sich anschließend aus.

- Der Zweck dieser Funktion ist das Trocknen des Wärmetauschers in der Inneneinheit und somit das Vorbeugen von Kondensation, die zu Schimmel und unangenehmen Gerüchen führen kann.

HINWEIS:

a. Diese Funktion ist nicht werksseitig eingestellt. Sie können sie je nach Ihren Bedürfnissen ein- und ausschalten. Um die Funktion zu aktivieren, müssen Sie folgende Schritte ausführen: Bei Klimaanlage und Fernbedienung im Zustand „OFF“ die Fernbedienung in Richtung der Inneneinheit ausrichten und den Knopf „Anti-PILZ“ drücken. Von der Einheit sind zweimal hintereinander fünf Pieptöne zu hören, um anzugeben, dass die Funktion betriebsbereit ist. Nachdem diese Funktion einmal aktiviert wurde, bleibt diese Standardfunktion so lange eingeschaltet, bis Sie die Klimaanlage vollständig oder die Funktion manuell ausschalten.

b. Um die Funktion auszuschalten folgende Schritte ausführen: Schalten Sie die Klimaanlage komplett aus. Bei Klimaanlage und Fernbedienung im Zustand „OFF“ die Fernbedienung in

Richtung der Inneneinheit ausrichten und den Knopf „Anti-PILZ“ drücken. Von der Einheit werden zuerst fünf und anschließend drei Pieptöne zu hören sein. Damit wird angegeben, dass die Funktion ausgeschaltet ist.

c. Ist die Funktion aktiviert, sollte die Klimaanlage erst wieder eingeschaltet werden, wenn die Funktion vollständig beendet ist.
d. Diese Funktion wird nicht aktiviert, wenn der Timer oder die Nachtfunktion (SCHLAFEN) eingeschaltet sind.

17. Knopf „SPOT SWING“

Wird diese Taste gedrückt, beginnen die horizontalen Kühlrippen damit, sich automatisch zu drehen. Erreichen die Kühlrippen die gewünschte Position, drücken Sie den Knopf erneut, damit sie in der ausgewählten Position bleiben.

18. Knopf „ECO“

Im Kühlmodus (KÜHLEN) wird durch Drücken des Knopfs „ECO“ diese Funktion ein- oder ausgeschaltet. Ist die Funktion „ECO“ eingeschaltet, wird das Hauptaugenmerk auf eine effiziente Funktionsweise gelegt, bei der weniger Strom verbraucht wird. Nach acht Stunden schaltet sich diese Funktion automatisch aus. Die Funktion kann durch Drücken des Knopfs „ECO“ wieder eingeschaltet werden.

HINWEIS: Die Einheit wird sich automatisch ausschalten, wenn die Zeit des Timer-Modus aus ist.

19. Zwei weiße Knöpfe: Adressierungseinstellung

Bei ausgeschalteter Fernbedienung kann durch gleichzeitiges Drücken für mindestens 10 Sekunden die Adressierungseinstellung geöffnet werden. In diesem Status werden nur die Parameter Temperatur und Zeit angezeigt. Im Temperaturbereich erscheint die Anzeige der Parameter „Seriennummer“, der Bereich reicht von 0 bis 99. Im Displaybereich erscheint die Anzeige „Eingestellter Wert“, der Bereich reicht von 0 bis 255. Der Anfangswert ist 1. Durch Drücken von „ ^A “ oder „V“ kann die Seriennummer mit + oder - verändert werden. Im Bereich des Displays wird die Seriennummer in einem Umfang von 0 bis 99 angezeigt. Beim maximalen Wert angelangt, wird wieder beim Mindestwert begonnen.

Durch Drücken von „ECO“ oder „iCLEAN“ kann die Wertnummer mit + oder - verändert werden. Im Bereich der Uhrzeit wird die Wertnummer in einem Umfang von 0 bis 255 dargestellt. Beim maximalen Wert angelangt, wird wieder beim Mindestwert begonnen. Nach Einstellen der beiden Nummern den Knopf MODUS drücken, um die Einstellung zu bestätigen.

20. Knopf „MODUS“

Damit können verschiedene Funktionsmodi ausgewählt werden. Nach jedem Drücken des Knopfes wird der Funktionsmodus geändert. Es wird im folgenden Display angezeigt.

BATTERIEWECHSEL

1. Den Schiebedeckel in Pfeilrichtung öffnen.
2. Zwei neue Batterien (AAA) einsetzen und dabei die Polarität (+/-) beachten.
3. Den Deckel wieder schließen

AUTOMATISCHER MODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den automatischen Modus aus.
3. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
4. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

KÜHL- UND HEIZMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Kühl-oder Heizmodus aus.
3. Die Knöpfe „ und „“ drücken, um die Temperatur einzustellen. Mit jedem Drücken wird die Temperatur in einem Bereich von 16 bis 32 Grad um 0,5°C erhöht oder gesenkt.
4. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
5. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

TROCKNUNGSMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Trocknungsmodus
3. Die Knöpfe „“ und „“ drücken, um die Temperatur einzustellen. Mit jedem Drücken wird die Temperatur in einem Bereich von 16 bis 32 Grad um 1°C erhöht oder gesenkt.
4. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
5. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

TIMER-MODUS

1. Uhrenfunktion

Um während der Verwendung die Uhr einzustellen, gehen Sie wie folgt vor:

1) Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf Timer, um die Uhrfunktion zu aktivieren.
2) Drücken Sie die Knöpfe „A“ und „V“, um die Uhrzeit einzustellen. Dabei handelt es sich um ein 12-Stunden-System mit A.M. und P.M.
3) Drücken Sie den Knopf TIMER erneut, um die Uhrzeit zu bestätigen.

2. Funktion Timer ON

Die Funktion Timer ON muss eingestellt werden, wenn die Klimaanlage ausgeschaltet ist.

Gehen Sie dabei wie folgt vor:

1) Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf TIMER. Am Display wird die Anzeige „ON“ erscheinen und blinken.
2) Drücken Sie die Knöpfe „A“ und „V“, um die Uhrzeit einzustellen. Dabei handelt es sich um ein 12-Stunden-System mit A.M. und P.M.
3) Drücken Sie den Knopf TIMER erneut, um die Uhrzeit zu bestätigen.
4) Drücken Sie einen anderen Knopf, um die Funktionsbedingungen auszuwählen (Modus, Temperatur, Schwenken, Ventilator, Geschwindigkeit etc.).

HINWEIS: Ist die Uhrzeit oder der Timer gleich wie die Einstellzeit, wird sich die Klimaanlage automatisch aus- oder einschalten.

VENTILATORMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Ventilatormodus.
3. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL und HOCH wählen.
4. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

HINWEIS: Im Zirkulationsmodus führt das Anpassen der Temperatur zu keinen Unterschieden.

SCHLAFMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“, um den Kühl- oder Heizmodus auszuwählen.
3. Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf SCHLAFEN. Am Display erscheint die Schlaffunktion und diese wird auch aktiviert.
4. Drücken Sie den Knopf SCHLAFEN erneut, um die Schlaffunktion auszuschalten. Anschließend wird die Klimaanlage die gewählte Einstellung für ihre Aktivität beibehalten.
5. Drücken Sie den Knopf ON/OFF, um die Klimaanlage anzuhalten.

Wenn die Schlaffunktion beginnt, funktioniert sie wie folgt:

1. Kühlmodus

2.Heizmodus :

1. Der Schlafmodus dauert sieben Stunden und wird anschließend automatisch beendet.

HINWEIS:

In dieser Bedienungsanleitung werden die Funktionen aller Fernbedienungen beschrieben. Geschieht beim Drücken eines Knopfes gar nichts, liegt dies daran, dass das Gerät die gewählte Funktion nicht unterstützt

INSTALLATION DER EMPFÄNGER

1. Entfernen Sie die Grundplatte von der Empfänger.
2. Verwenden Sie zwei Schrauben, um die Grundplatte wie unten dargestellt an der Wand zu befestigen.

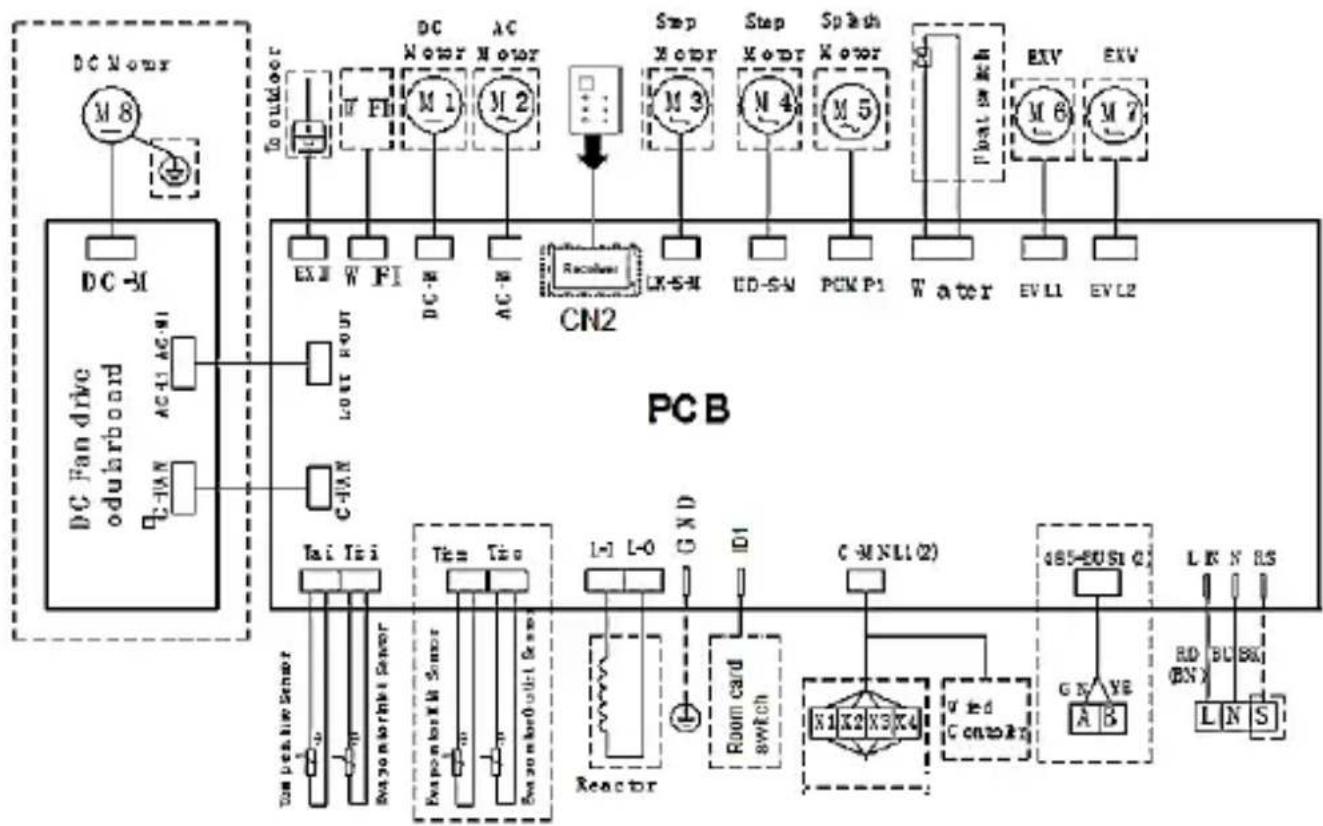

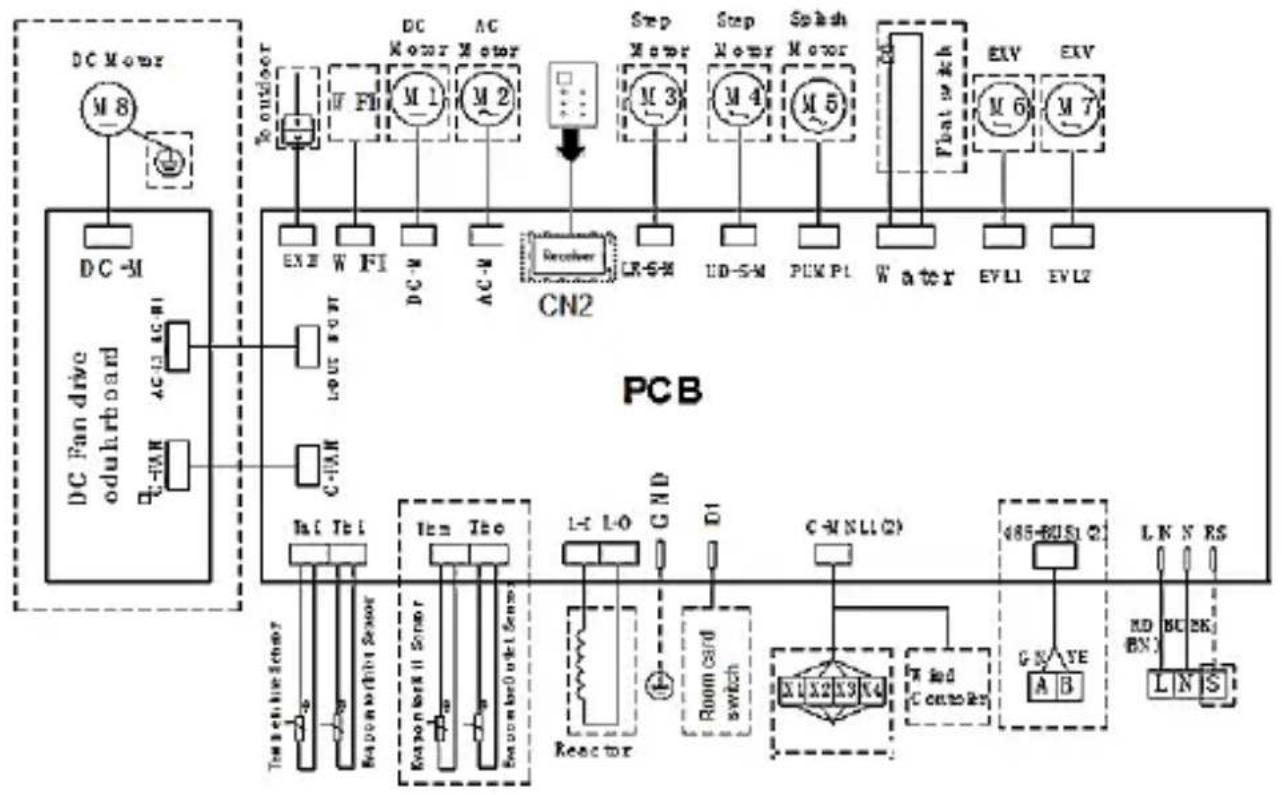

R410A LEITUNG INNENEINHEITEN MONO→RZND (50/70/100/120/140/160)

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN10“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:
        BAX["B"]
    end

    subgraph Electrical Equipment
        BZ["Wasserpumpe"] --> CA["EMPFANGER"]
    end

    subgraph Electrical Equipment
        CB["Wasserpumpe"] --> CC["EMPFANGER"]
    end

    subgraph Electrical Equipment
        DD["Power"] --> DE["M1"]
    end

R32 LEITUNG INNENEINHEITEN MONO→RZGND (50/70/100/120/140/160)

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN2“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:

R410A LEITUNG INNENEINHEITEN MULTI → LSND(25/35/50)-XM

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN13“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:

R32 LEITUNG INNENEINHEITEN MULTI → LSGND(25/35/50)-XM

1) Bei Boden&Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden.
2) Bei Leitung, den weißen Steueranschluss der Empfänger mit dem „CN2“ Anschluss der Inneneinheit PCB verbinden, wie im nachfolgenden Schema dargestellt:
