MANUALE UTENTE INN-758 Innoliving

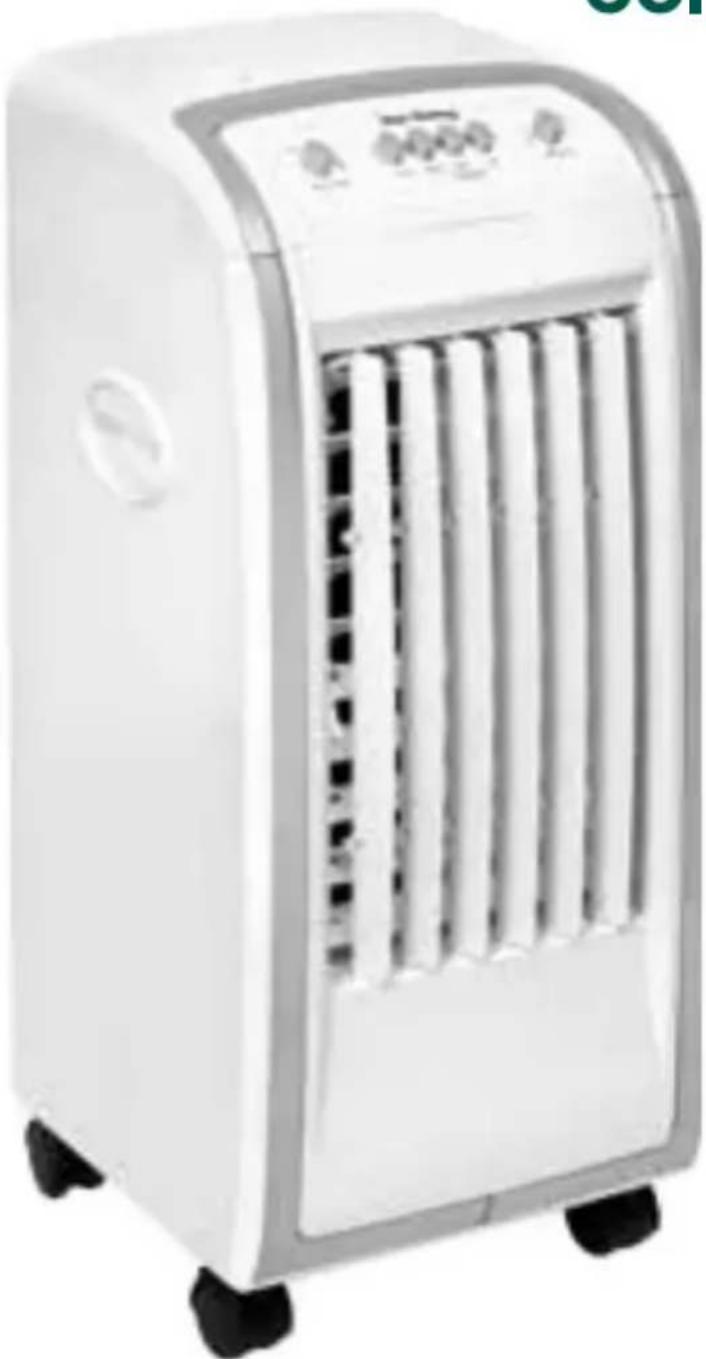

CONDIZIONATORE EVAPORATIVO

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso e in particolare le avvertenze sulla sicurezza, attenendosi ad esse. Conservare il presente manuale, per l'intera vita utile dell'apparecchio, a scopo di consultazione. La mancata osservanza delle istruzioni potrebbe essere causa di incidenti e rendere nulla la garanzia, sollevando il fabbricante da ogni responsabilità.

Il presente apparecchio deve essere utilizzato unicamente per lo scopo per cui è stato progettato, ovvero come condizionatore evaporativo per uso domestico. Qualsiasi altro utilizzo è considerato non conforme e pertanto pericoloso.

AVVERTENZE

- Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle normative vigenti.

- Prima di inserire la spina nella presa di corrente verificare attentamente che il voltaggio della vostra rete domestica corrisponda a quello indicato sull'apparecchio e che la presa di corrente e la linea di alimentazione siano dimensionate al carico richiesto.

- Prima dell'uso, verificare che il cavo di alimentazione e la spina non presentino danni visibili. Se il cavo o la spina risultano danneggiati, essi devono essere sostituiti dal produttore o dal servizio di assistenza tecnica autorizzato.

- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche sensoriali o mentali o con mancanza di esperienza e di conoscenza se sotto sorveglianza oppure se hanno ricevuto delle istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e se capiscono i pericoli implicati. Le operazioni di pulizia e manutenzione effettuata da parte dall'utilizzatore non devono essere eseguite dai bambini, a meno che non abbiano un'età superiore agli 8 anni e operino sotto sorveglianza. Tenere l'apparecchio ed il suo cavo fuori dalla portata dei bambini con età inferiore agli 8 anni.

- Assicurarsi che i bambini non giochino con l'apparecchio.

- Per staccare la spina dalla presa di corrente, è necessario tirare sempre per la spina e mai per il cavo.

- Non toccare la spina e il dispositivo con mani bagnate.

- Rimuovere la spina dalla rete elettrica quando l'apparecchio non è in uso.

- Assicurarsi sempre che la spina sia completamente inserita nella presa elettrica prima di accendere il prodotto.

- Utilizzare il prodotto posizionandolo solo su superfici piane e stabili.

- Non utilizzare il dispositivo all'aperto o in prossimità di vasche, piscine, docce ecc.

- Il livello dell'acqua all'interno del serbatoio non deve mai superare il livello MAX indicato nell'apposito serbatoio.

- Non inserire corpi estranei all'interno del dispositivo.

- Non ostruire l'entrata e la fuoriuscita d'aria in qualunque modo.

- Non aggiungere prodotti chimici o metallici all'interno del serbatoio dell'acqua. Questi componenti possono infatti arrecare danni al prodotto e comprometterne il corretto funzionamento.

- Evitare l'esposizione prolungata di bambini e anziani al flusso diretto del ventilatore.

• Non lasciare l'apparecchio esposto alla luce diretta del sole per un lungo periodo di tempo.
• Non utilizzare detergenti aggressivi per pulire il prodotto.
• Non lasciare che l'apparecchio e/o il cavo entri a contatto con superfici incandescenti.
• Non usare il prodotto se è caduto a terra, se ci sono visibili segni di danneggiamento o perdite. Evitare urti e cadute.
• In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per l'eventuale riparazione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.
• Utilizzare l'apparecchio in una zona ben ventilata. Durante l'utilizzo, l'apparecchio deve essere tenuto ad una distanza di almeno 20 cm dalle pareti per garantire il corretto funzionamento delle prese d'aria. L'apparecchio non deve essere posto immediatamente sotto o dietro una tenda o simili. Non coprire l'apparecchio con coperte o simili, durante l'uso.
• Tenere le tavolette di ghiaccio lontano dalla portata di bambini.
• Non ingerire il liquido contenuto all'interno delle tavolette di ghiaccio.
• Assicurarsi che il prodotto sia spento e scollegato dalla presa prima di rimuovere le griglie, di eseguire operazioni di pulizia o di riempire il serbatoio.
• Prestare attenzione durante l'utilizzo del prodotto a causa della possibile emissione di vapore caldo.

Descrizione Simbolo Valore Unità
Portata massima aria F 7,5 m3/min
Potenza assorbita del ventilatore P 67 W
Valori di esercizio SV 0,112 (m3/min)/W
Consumo elettrico in modo “attesa” P	SB	-	W
Livello di potenza sonora del ventilatore	LWA	65	dB(A)
Velocità massima dell’aria	C	8	m/sec
Norma di misura per il valore di esercizio	IEC 60879:1986 (corr.1992)
Referente per ulteriori informazioni	Innoliving Spa Via Merloni, 9 -60131 Ancona

Assemblaggio

Installazione delle Ruote: inserire le 4 ruote sugli appositi fori posti alla base dell'apparecchio.

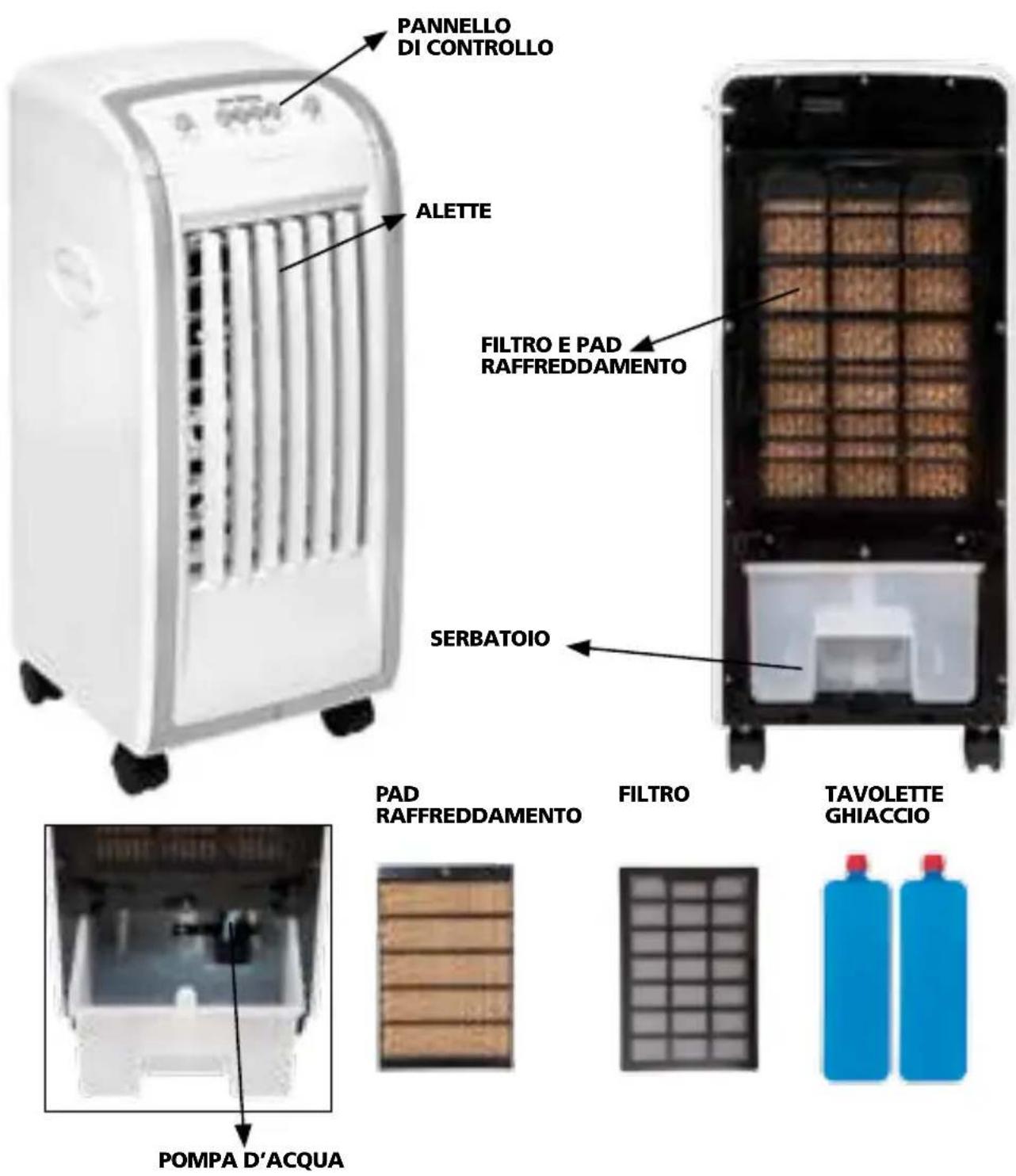

Descrizione del prodotto:

PANNELLO DI CONTROLLO ALETTE FILTRO E PAD RAFFREDDAMENTO SERBATOIO PAD RAFFREDDAMENTO FILTRO TAVOLETTE GHIACCIO POMPA D'ACQUA

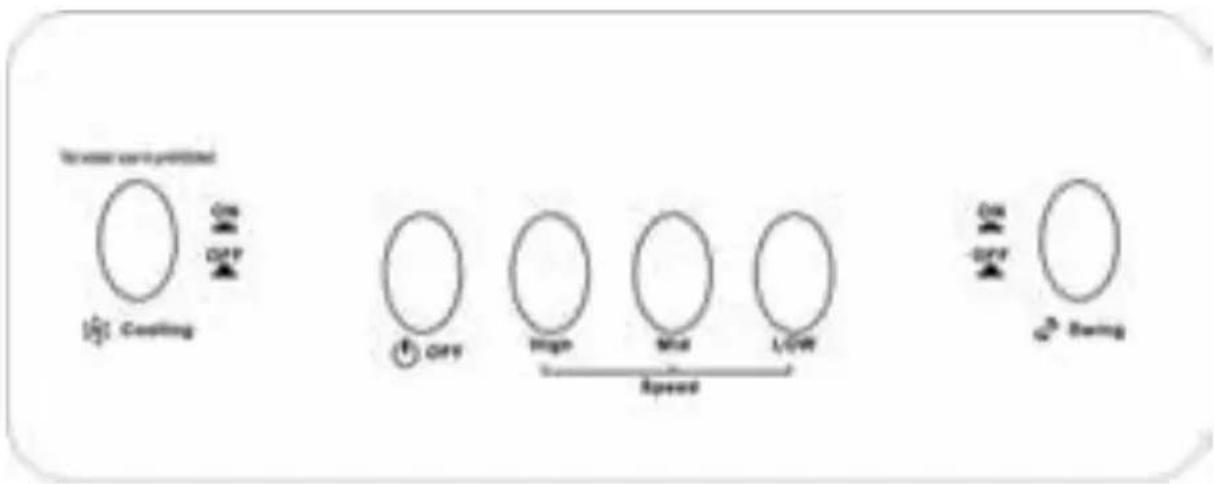

Pannello di controllo

1. Tasto OFF e impostazioni di velocità ventilazione

Per far funzionare l'apparecchio è necessario selezionare una modalità di ventilazione dell'aria

Il dispositivo possiede tre diverse impostazioni di velocità della ventola: "Low", "Mid" e "High".

Premere il tasto "Low" per permettere al dispositivo di raffreddamento dell'aria di lavorare a bassa velocità.

Premere il tasto "Mid" per permettere al dispositivo di raffreddamento dell'aria di lavorare a media velocità.

Premere il tasto "High" per permettere al dispositivo di raffreddamento dell'aria di lavorare alla massima velocità.

Premere il tasto OFF per spegnere l'apparecchio.

2.Funzione Raffreddamento (Cooler)

Premere il tasto "Cooler" per azionare la funzione raffreddamento dopo aver aggiunto le tavolette di ghiaccio e l'acqua nell'apposito serbatoio, vedi paragrafi "Come riempire il serbatoio" e "Come utilizzare le tavolette di ghiaccio". Non attivare questa funzione se il serbatoio è vuoto.

3.Funzione Oscillazione (Swing)

Premere il tasto "Swing" e sistemare le apposite alette di dispersione dell'aria nella posizione desiderata. Questa funzione permette di dirigere l'aria verso l'alto o verso il basso. Le alette devono essere posizionate manualmente.

COME RIEMPIRE IL SERBATOIO

Estrarre il serbatoio e riempirlo per 1/3 con acqua.

- Il livello dell'acqua non deve superare il livello MAX indicato nel serbatoio stesso.

- Inserire le tavolette di ghiaccio nel serbatoio con l'acqua per ittenere un getto d'aria ancora più fresco.

COME UTILIZZARE LE TAVOLETTE DI GHIACCIO

Inserendo le tavolette di ghiaccio nel serbatoio, è possibile ottenere un getto d'aria più fresco.

• Riporle per un paio d'ore nel congelatore.
• Una volta congelata l'acqua al loro interno, le tavolette di ghiaccio sono pronte per essere riposte nel serbatoio.

PULIZIA E MANUTENZIONE

La polvere accumulata nel filtro polvere può ostacolare il corretto afflusso di aria. Pertanto si consiglia di pulire il prodotto regolarmente, seguendo le indicazioni riportate di seguito.

Prima di qualsiasi operazione di manutenzione o pulizia, spegnere l'apparecchio, disinserire la spina dalla presa di corrente o scollegare l'alimentazione elettrica.

Non usare mai detergenti o abrasivi. Non pulire mai i componenti dell'apparecchio con liquidi infiammabili. I vapori potrebbero causare incendi o esplosioni. Pulire l'esterno dell'apparecchio con un panno umido e asciugare con un panno morbido.

Filtro antipolvere

Per rimuovere il filtro antipolvere, è sufficiente rimuovere la vite, premere verso il basso le due leve di rilascio che si trovano nella parte superiore del filtro ed estrarlo. Utilizzare un detergente neutro e una spazzola morbida per pulire e rimuovere la polvere e lo sporco sul filtro. Riapplicare il filtro pulito inserendo prima la parte inferiore e spingendo la parte superiore per bloccarla.

Pad di raffreddamento

Dopo aver rimosso il filtro per la polvere, è visibile il pad di raffreddamento. Estrarre il pad con l'apposita protezione e rimuovere delicatamente il pad. Utilizzare un pennello pulito e morbido per rimuovere la polvere e lo sporco dal pad. Risciacquare con acqua se necessario e lasciare asciugare all'aria aperta. Non utilizzare soluzioni e detergenti chimici che possono danneggiare pad.

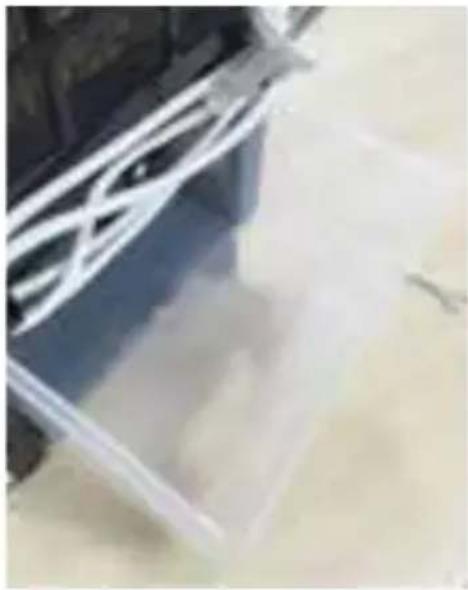

Serbatoio d'acqua

Ruotare la leva di blocco serbatoio in posizione orizzontale e tirare verso di sè il serbatoio per estrarlo parzialmente. Prima di procedere con la pulizia eliminare eventuali residui di acqua, rimuovendo lo stopper in plastica presente sul fondo del serbatoio. Si consiglia di posizionare sotto il serbatoio un contenitore per raccogliere l'acqua, che naturalmente inizierà a fuoriuscire dal prodotto.

Dopo aver terminato la fase dello svuotamento, inserire nuovamente lo stopper nell'apposito foro. Utilizzare poi un detergente delicato per la pulizia ed asciugare completamente il serbatoio. Riposizionare il serbatoio nella posizione iniziale e ruotare la leva di blocco in posizione verticale.

Pulizia della parte esterna del prodotto

Pulire l'esterno dell'apparecchio con un panno umido ad eccezione del pannello di controllo e asciugare con un panno morbido. Non utilizzare detergenti abrasivi. Assicurarsi che l'apparecchio sia stato asciugato accuratamente prima di procedure nuovamente con il normale utilizzo.

Attenzione: Evitare che l'acqua entri in contatto con il pannello di controllo. Pulire la parte superiore dell'apparecchio con un panno morbido e asciutto.

ETICHETTA DATI:

Innoliving Spa

Via Merloni, 9 - 60131 Ancona - Italy

INN-758 CONDIZIONATORE EVAPORATIVO - AIR COOLER

220-240V\~50Hz 70W

LOT n.

MADE IN CHINA

Questo prodotto è conforme a tutte le direttive europee applicabili.

Leggere attentamente le istruzioni per l'uso

Apparecchio con isolamento elettrico di classe II

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'appa-recchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
