MANUALE UTENTE IAN 271131 MELINERA

Istruzioni di montaggio, d'uso e di sicurezza

IAN271131

DE/AT/CH

IT / CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 13

A
HG00163A/B/C HG00163D

Lampada solare a LED con mosaico / Lampada solare a LED

- Utilizzo secondo la destinazione d'uso

La lampada solare è utilizzata per l'illuminazione in ambienti esterni. Il prodotto non è destinato all'uso commerciale.

- Questo prodotto non è indicato per l'illuminazione domestica.

- Descrizione dei componenti

1 Interruttore ON/OFF
2 Viti di fissaggio
3 Coperchio vano batterie
4 Batteria
5 Custodia cella fotovoltaica
6 Paralume
7| Asta
8 Picchetto da terra

- Contenuto della confezione

1 Lampada solare a LED e batteria (NiMH, AAA, da 1,2V---/300mAh)
1 Manuale d'istruzione di montaggio

Dati tecnici

Tensione di esercizio: 1,2 V ---

Batteria: 1 x NiMH-batteria/ AAA/1,2V==/300mAh

Lampadina: 1 LED (non sostituibile)

Tensione nominale LED: ca. 0,04 W per LED

Tipo di protezione: IP44 (resistente agli spruzzi d'acqua)

Cella fotovoltaica: ca. 40 x 40 mm

Modello:

HG00163A mosaico blu/nero

HG00163B mosaico arancione/nero

HG00163C mosaico lilla/bianco

HG00163D incolore

Avvertenzeper la sicurezza

LEGGERE LE ISTRUZIONI PRIMA DELL'USO! CONSERVARE ACCURATAMENTE LE ISTRU- ZIONI PER L'USO! CONSEGNARE TUTTA LA DOCUMENTAZIONE RELATIVA AL PRODOTTO IN CASO DI CESSIONE A TERZI.

Questo dispositivo può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. I bambini non possono giocare con questo prodotto. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di un adulto.
Non utilizzare l'articolo se si notano dei danni.
Per evitare che la batteria si scarichi, spegnere l'articolo quando viene conservato in ambienti bui.

• Avvertenze di sicurezza specifiche del prodotto

Assicurarsi che la cella fotovoltaica non sia sporca o che, in inverno, non sia coperta da neve e ghiaccio. Ciò riduce la potenza della cella solare.

Le basse temperature incidono negativamente sulla durata della batteria. Qualora la lampada solare da giardino non venga utilizzata per lungo tempo, ad esempio in inverno, deve essere pulita e conservata in un luogo caldo e asciutto.

Avvertenze di sicurezza per le batterie

PERICOATTENZIONE!

DI VITA E DI INFORTUNI PER INFANTI E BAMBINI! Tenere le

batterie fuori dalla portata dei bambini. Non lasciare le batterie incustodite. Sussiste il pericolo di ingerimento da parte di bambini o animali domestici. In caso venissero ingerite, consultare subito un medico.

AVVERTENZA! PERICOLO DI

ESPLOSIONE! Utilizzare esclusivamente batterie del tipo suggerito.

Altre tipologie di batterie potrebbero esplodere durante il caricamento.

PERICOLO DI INCENDIO! Evitare

il cortocircuito delle batterie. La conseguenza potrebbe essere il surriscaldamento, l'incendio o l'esplosione delle batterie stesse.

PERICOLO DI ESPLOSIONE!

Non gettare mai le batterie nel fuoco o nell'acqua.

Le eventuali perdite chimiche delle batterie obsolete o esauste possono danneggiare il prodotto. Rimuovere quindi la batteria quando la lampada solare non viene utilizzata per lungo tempo.

INDOSSARE GUANTI PROTET-

TIVI! Le batterie scariche o danneggiate possono causare corrosioni in contatto con la pelle, perciò indossare quanti di protezione adatti.

Utilizzare soltanto batterie delle dimensioni corrette e del tipo consigliato (vedi capitolo „Dati tecnici”).

Prestare attenzione alla polarità indicata nel vano portabatterie.

Principio di funzionamento

In presenza di raggi solari, la cella solare installata nel prodotto trasforma la luce in energia elettrica e l'accumula in una batteria NiMH. Con l'approssimarsi dell'oscurità, la luce viene attivata. Il LED in-

corporato è una lampadina a lunda durata e a risparmio energetico. La durata dell'illuminazione dipende dall'irraggiamento solare, dall'angolo di incidenza della luce sulla cella solare e dalla temperatura (poiché la capacità della batteria dipende dalla temperatura). La situazione ideale si verifica in presenza di un angolo d'incidenza perpendicolare e di una temperatura superiore al punto di congelamento. La batteria raggiunge la sua capacità massima solamente dopo diversi cicli di caricamento e scaricamento.

Durante l'estate e in presenza di una normale irradiazione solare, il caricamento di batterie completamente scariche dura dai 2 ai 4 giorni.

Avvio

• Montaggio della lampada

Montare la lampada come mostrato nelle figure A, D:

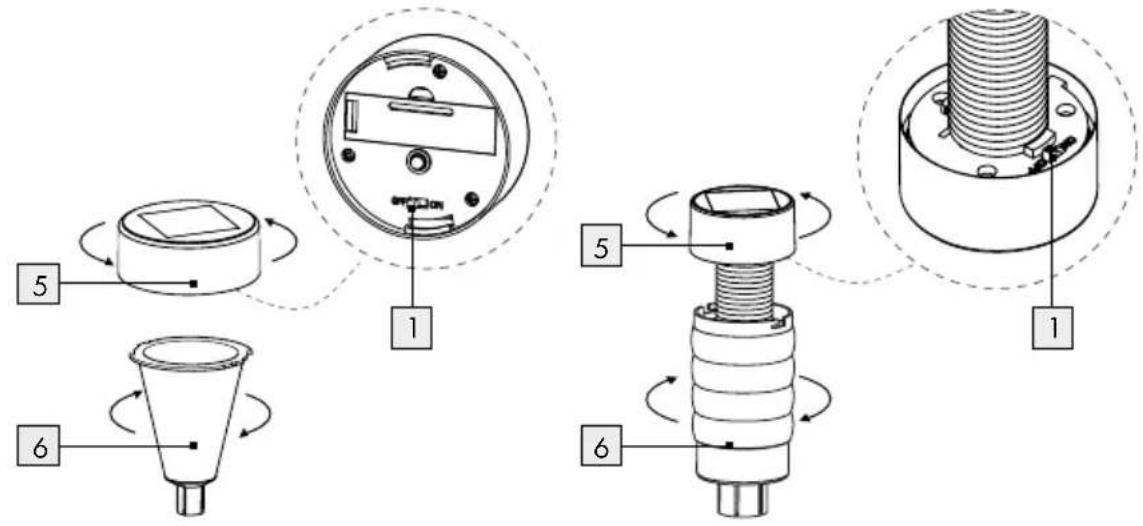

1. Girare la custodia della cella fotovoltaica 5 in senso orario per staccarla dal paralume 6 (vedere figura A).
2. Per accendere l'articolo, spostare l'interruttore ON/OFF 1 in posizione „ON“.
3. Inserire la custodia della cella solare 5 nel paralume 6 e ruotarla in senso orario.
4. Posizionare la lampada sull'asta 7.
5. Inserire il picchetto 8 nell'asta 7 con la punta rivolta verso il basso (vedi fig. D).
6. La lampada solare è pronta per l'uso.

• Installazione della lampada

Inserire la lampada montata nel terreno (prato, aiuola) spingendola finché non risulta stabile.
Fare attenzione che il prodotto sia posizionato in maniera sicura e stabile. Non esercitare forza durante il montaggio e l'installazione: ad esempio non colpire la lampada con un martello. Ciò danneggerebbe il prodotto. Per ottenere un risultato ottimale, posizionare la lampada solare da giardino in un punto in cui la cellula solare sia esposta il più a lungo possibile ai raggi diretti del sole.

Assicurarsi che la cella solare non interagisca con un'altra sorgente di luce. ad esempio l'illuminazione dei palazzi o delle strade, poiché altrimenti la luce potrebbe non attivarsi all'imbrunire.
In caso di scarsa luminosità, la luce si accende automaticamente; se la luminosità è normale, la luce si spegne nuovamente.

Sostituzione delle batterie

Per una prestazione ottimale, sostituire la batteria ogni 12 mesi.

1. Separare la custodia della cella solare 5 dal paralume 6 ruotandola in senso antiorario (vedere fig. A). Spegnere la lampada con l'interruttore ON/OFF 1 posizionandolo su "OFF".

2. Per HG00163A/B/C: aprire il coperchio del vano portabatterie posto sulla custodia della cella solare.

Per HG00163D: allentare le viti di fissaggio 2 con un piccolo cacciavite a croce. Con un cacciavite a taglio sollevare il coperchio del vano portabatterie 3 posto sulla custodia della cella solare 5 (vedere fig. B).

1. Sostituire la vecchia batteria 4 con una nuova e assicurarsi che il cavo non venga danneggiato. Durante l'inserimento, fare attenzione a rispettare la corretta polarità. Essa è indicata all'interno del vano portabatterie. Utilizzare soltanto batterie del tipo consigliato (vedi „Dati tecnici").

2. Per HG00163D: chiudere il vano portabatterie 3 e stringere le viti di fissaggio 2 con un piccolo cacciavite a croce. Portare l'interruttore ON/OFF 1 in posizione "ON".

3. Collegare nuovamente la custodia della cella solare 5 con il paralume 6. Infine assemblare le altre parti della lampada (vedi fig. D).

Caricamento della batteria

Controllare che la lampada da giardino a energia solare sia accesa durante il caricamento della batteria.

Durante l'utilizzo della cella solare, il tempo impiegato dalle batterie per caricarsi dipende dall'intensità dell'irraggiamento solare e dall'angolo di incidenza della luce sulla cella solare. Collocare preferibilmente la cella fotovoltaica in posizione perpendicolare rispetto all'angolo di incidenza della luce. In questo modo, si riceve la massima intensità di irraggiamento.

Manutenzione e pulizia

I diodi luminosi non sono sostituibili.

La lampada solare da giardino non richiede alcuna manutenzione sino alla sostituzione della batteria.

Pulire regolarmente la lampada solare da giardino con un panno asciutto e privo di lanugine. In caso di sporco ostinato, utilizzare un panno leggermente umido.

- Eliminazione delle disfunzioni

Nota: l'apparecchio contiene dei componenti elettronici sensibili. Il suo funzionamento può quindi probabilmente essere disturbato dalla presenza di apparecchi di trasmissione radio nelle immediate vicinanze. In caso di disfunzioni, rimuovere tali fonti di disturbo dalle vicinanze dell'apparecchio.

Nota: le scariche elettrostatiche possono provocare disfunzioni. Nel caso si verifichino simili disfunzioni, rimuovere temporaneamente le batterie e poi inserirle nuovamente.

Disfunzione Causa Soluzione
La luce non si accende, sebbene la lampada sia stata esposta tutto il giorno alla luce solare.	Fonti di illuminazione artificiali, quali ad esempio l'illuminazione stradale, interferiscono con la lampada.	Montare la lampada in un punto in cui altre fonti di illuminazione non possano interferire con essa.
La luce non si accende o resta accesa solo per poco tempo.	La batteria è guasta oppure la luce solare non è sufficiente.	Sostituire la batteria o montare la lampada in un punto dove è maggiormente esposta alla luce solare.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di riciclaggio locali.

Informarsi presso l'amministrazione cittadina o comunale sulle possibilità di smaltimento del prodotto usato.

Non gettare il prodotto usato tra i rifiuti domestici ma, per motivi di tutela dell'ambiente, provvedere al suo corretto smaltimento. È possibile informarsi sui luoghi di raccolta e i loro orari di apertura presso l'amministrazione competente.

Batterie difettose o usate devono essere riciclate ai sensi della Direttiva 2006 / 66 / CE. Restituire le batterie e / o l'apparecchio tramite i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie può arrecare danni all'ambiente!

Le batterie non devono essere smaltite nei rifiuti domestici. Esse possono contenere metalli pesanti nocivi e devono essere smaltite come rifiuti tossici. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare quindi le batterie usate presso un punto di raccolta comunale.

- Garanzia

L'apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.

Se entro 3 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito gratuitamente, a nostra discrezione. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.

L'apparecchio da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.

CE IP 44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Versione delle informazioni: 08 / 2015

Ident.-No.: HG00163A/B/C/D082015-1
