MANUALE UTENTE Guardfix HAUCK

Istruzioni per l'uso

D

GB

F

E

P

I

INFORMAZIONI PER L'UTENTE 75

INDICAZIONI GENERALI PER LA SICUREZZA 76

PRIMA DELL'UTILIZZO DEL SEGGIOLINO PER AUTO 77

MONTAGGIO GUARDFIX 78

SMONTAGGIO GUARDFIX 81

REGOLAZIONE DEL POGGIATESTA

E DELLA CINTURA 82

ALLACCIARE IL BAMBINO A GUARDFIX 82

SLACCIARE IL BAMBINO 85

INDICAZIONI PER LA PULIZIA 85

RIMOZIONE DEL RIVESTIMENTO 85

PULIZIA DELLA FIBBIA DI CHIUSURA 86

ALTRE INFORMAZIONI 86

AVVERTENZE

87

Grazie mille per aver scelto GUARDFIX, del nostro gruppo I seggiolini (9-18 kg), il quale è omologato in conformità a ECE 44/04.

Nel caso in cui non doveste essere completamente soddisfatti di GUARDFIX o desideraste porre domande generali sull'articolo o sugli accessori e i pezzi di ricambio del seggio-lino, vi preghiamo di rivolgervi al rivenditore o di contattare direttamente il nostro servizio clienti.

Vi preghiamo di fare attenzione: GUARDFIX è concepito SOLO per essere montato IN SENSO DI MARCIA e può essere utilizzato SOLO su vetture dotate di ancoraggi ISOFIX.

Trovate altre informazioni sul montaggio nella lista di consigli di GUARDFIX che avete ricevuto insieme a questo seggiolino oppure online all'indirizzo: www.hauck.de.

È molto importante che conserviate queste istruzioni su GU-ARDFIX per poterle sempre consultare.

Vi preghiamo di leggere queste istruzioni per intero e con attenzione prima di utilizzare il seggiolino.

Vi preghiamo altresì di seguire le istruzioni del produttore della vostra vettura riguardanti il montaggio di sistemi di ritenuta per bambini.

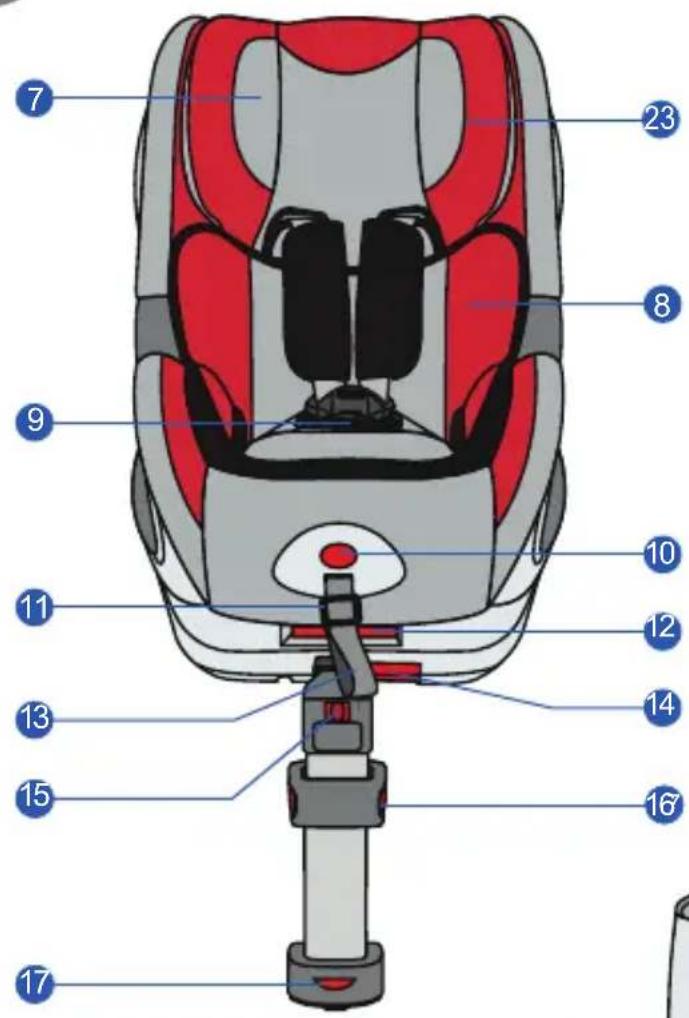

L'EQUIPAGGIAMENTO DEL VOSTRO GUARDFIX (GRUPPO I)

1. Scocca del seggiolino
2. Scompartimento per le istruzioni
3. Protezioni laterali antiurto
4. Agganci di fissaggio ISOFIX (2x)
5. Leve di sgancio ISOFIX (2x)
6. Indicatori di aggancio ISOFIX
7. Poggiatesta
8. Inserto per seggiolino
9. Imbottitura fibbia di chiusura
10. Regolazione centrale della cintura
11. Cinghia di regolazione centrale
12. Leva di inclinazione
13. Regolazione lunghezza della cintura
14. Regolazione lunghezza ISOFIX
15. Regolazione orizzontale del piede di appoggio
16. Regolazione della lunghezza del piede di appoggio
17. Indicatore del pavimento
18. Imbottitura bretelle per le spalle (x 2)
19. Bretelle per le spalle
20. Agganci della fibbia
21. Fibbia di chiusura
22. Cinghia inguinale
23. Regolazione dell'altezza del poggiatesta

INFORMAZIONI PER L'UTENTE

ATTENZIONE! GLI AIRBAG POSSONO CAUSARE LESIO-NI. SE DESIDERATE UTILIZZARE GUARDFIX SUL SEDILE DEL PASSEGGERO, DISPONETE QUESTO SEGGIOLINO IL PIÙ LONTANO POSSIBILE DAL CRUSCOTTO!

ATTENZIONE! PREFERITE SEMPRE IL MONTAGGIO DEL SEGGIOLINO SUL SEDILE POSTERIORE DELLA VETTURA, ANCHE SE LE NORME DI LEGGE VI PERMETTO-NO L'INSTALLAZIONE SUL SEDILE DEL PASSEGGERO. RISPETTATE LE INDICAZIONI DEL COSTRUTTORE DEL VOSTRO VEICOLO PER L'UTILIZZO DEI SEGGIOLINI SUL SEDILE DEL PASSEGGERO.

ATTENZIONE! FIBBIE DI CHIUSURA DIFETTOSE POSSO- NO CAUSARE LESIONI. MAI OLIARE UNA FIBBIA DI CHI- USURA. CONTROLLATE CHE NELLA FIBBIA DI CHIUSURA NON CI SIANO CORPI ESTRANEI COME RESTI DI CIBO O SPORCO.

ATTENZIONE! UTILIZZARE SEMPRE IL PIEDE DI APPOGGIO DELLA BASE DEL SEGGIOLINO. ASSICURATEVI CHE LA LUNGHEZZA DEL PIEDE DI APPOGGIO SIA REGOLATA. IL CORRETTO CONTATTO CON IL PAVIMENTO È SEGNALATO DALL'INDICATORE DEL PAVIMENTO SUL VERDE (17).

ATTENZIONE! AGENTI PULENTI VELENOSI POSSONO CAUSARE DANNI ALLA SALUTE. NON UTILIZZARE CANDEGGIANTI. LAVARE IL RIVESTIMENTO UNICAMENTE A MANO, NON STIRARE E NON ASCIUGARE IN ASCIUGATRICE. IN CASO DI DANNEGGIAMENTI IL RIVESTIMENTO DEVE ESSERE SOSTITUITO.

ATTENZIONE! UN CORRETTO POSIZIONAMENTO DELL'IMBRACATURA È FONDAMENTALE PER LA PROTE- ZIONE DEL VOSTRO BAMBINO. LA CINTURA È DISPOSTA CORRETTAMENTE SE POTETE INFILARE AL MASSIMO UN DITO FRA L'IMBRACATURA E IL CORPO DEL VOSTRO

BAMBINO.

ATTENZIONE! ASSICURATEVI CHE ENTRAMBI GLI INDICATORI ISOFIX (6) SIANO SUL VERDE.

ATTENZIONE! ÚTILIZZATE GUARDFIX SOLO SE IL VOSTRO BAMBINO PESA ALMENO 9 KG.

INDICAZIONI GENERALI PER LA SICUREZZA

È molto importante che tutte le parti delle istruzioni per l'uso del seggiolino siano a portata di mano, in modo che possiate sempre effettuare i controlli necessari. Il vano portaoggetti previsto per questo scopo si trova sul lato posteriore della scocca del seggiolino (2).

Per favore leggete con attenzione queste istruzioni per l'uso prima di utilizzare il seggiolino per auto. Per l'installazione del seggiolino al fissaggio ISOFIX dell'autoveicolo si prega di rispettare la lista in allegato con i veicoli adatti a ciò così come il libretto di istruzioni della vostra autovettura.

Il mancato rispetto delle istruzioni per l'installazione può compromettere la sicurezza e la salute del vostro bambino.

Il seggiolino per auto deve essere posizionato e installato così che nelle normali condizioni d'uso del veicolo nessun pezzo possa finire sotto o fra le parti mobili del seggiolino o serrato nella porta dell'autovettura.

In caso di incidente il seggiolino per auto deve essere sempre sostituito, in quanto non sempre i danni strutturali risultano visibili.

Non modificate in alcun modo il seggiolino senza

l'approvazione di un'autorità competente o del produttore, perché diversamente la vostra garanzia e la copertura assicurativa possono estinguersi.

Proteggete il vostro seggiolino per auto dalla luce diretta del sole, perché le parti calde del seggiolino possono procurare lesioni al vostro bambino.

Mai lasciare il bambino seduto sul seggiolino o in auto senza

sorveglianza.

Assicuratevi che nessuna parte slacciata dei bagagli o di altri grandi oggetti presenti nella vettura possano ferire le persone in caso di incidenti. Gli oggetti lasciati liberi devono essere sempre ancorati.

Non utilizzate mai il seggiolino per auto senza rivestimento. Esso è una componente fondamentale del sistema di sicurezza. Utilizzate solo rivestimenti di ricambio rilasciati dal produttore, in quanto ciò influisce sulla sicurezza del seggiolino. Assicuratevi che il seggiolino per auto sia sempre fissato nel veicolo con il fissaggio ISOFIX, anche se non viene utilizzato. Diversamente, in caso di incidente questo seggiolino può costituire un pericolo e procurare gravi lesioni.

Sostituite immediatamente le parti difettose o usurate per garantire la sicurezza del seggiolino. Per fare ciò vi preghiamo di rivolgervi al nostro servizio clienti o al rivenditore dal quale avete acquistato il vostro seggiolino.

Assicuratevi che oggetti duri o parti in plastica siano sistemate in modo da evitare che causino lesioni e danni quando non sono utilizzati.

Assicuratevi che l'abbigliamento indossato durante i mesi in- vernali non comprometta la tensione della cintura e l'efficacia dell'imbracatura del seggiolino. In ogni caso togliete a vostro figlio giacche spesse e imbottite prima che si sieda sul seg- giolino.

PRIMA DELL'UTILIZZO DEL SEGGIOLINO PER AUTO

Prima che cominciate a usare il vostro seggiolino è importante che capiate come montarlo sulla vostra vettura in maniera corretta e come assicurare il vostro bambino in maniera adeguata. Leggete quindi con attenzione queste istruzioni riguardanti le funzioni e l'installazione del seggiolino. Vi preghiamo di prendervi il tempo per leggerle per intero e per comprenderle al meglio.

Ciò è più semplice se si ha il seggiolino davanti. Per favore leggete anche tutte le avvertenze.

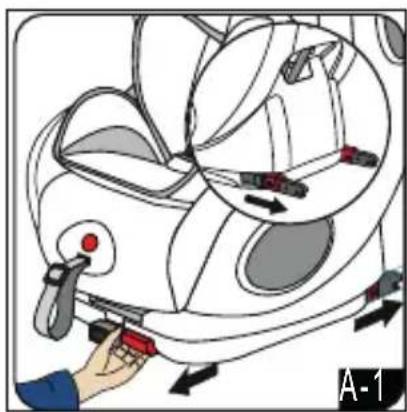

MONTAGGIO GUARDFIX

Prima di montare il seggiolino nella vostra vettura dovreste preparare il seggiolino per il vostro bambino e controllare che l'imbracatura garantisca una seduta corretta. In particolare fate attenzione che le cinture non siano attorcigliate.

Assicuratevi che la scocca del seggiolino sia in posizione diritta. Per fare ciò controllate l'indicazione sul lato sinistro del seggiolino (A7). Se non si trova sulla posizione „I“, disponetevi la scocca del seggiolino utilizzando la leva di inclinazione (12).

Ora tirate la leva per la regolazione della lunghezza ISOFIX (14) a destra accanto al comando del piede di appoggio sul lato anteriore della scocca del seggiolino. In questo modo gli agganci di fissaggio ISOFIX vengono fatti uscire automaticamente (4).

ATTENZIONE! Questo sistema si trova sotto una sollecitazione a compressione per mezzo di un meccanismo a molla. Non state dietro al seggiolino mentre maneggiate la regolazione della lunghezza (14)! I 30 cm dietro al seggiolino devono restare liberi. Vi preghiamo di rimuovere tutti gli oggetti che dovessero trovarsi in quest'area.

Tirate entrambe le leve di sgancio ISOFIX (5) e assicuratevi che gli indicatori di aggancio ISOFIX siano rossi su entrambi i lati. (6)

Posizionate entrambi i ganci di fissaggio ISOFIX (4) davanti ai punti di fissaggio ISOFIX della vostra vettura e premete l'intero seggiolino nei punti di fissaggio ISOFIX, finchè non percepite un chiaro „CLICK“ su entrambi i lati (A4).

Se i ganci di fissaggio ISOFIX sono stati installati corretta-

mente, gli indicatori di fissaggio ISOFIX sono sul „VERDE“ (6). Nel caso in cui uno o entrambi questi indicatori (6) si trovino sul „ROSSO“ rilasciate la base ancora una volta e ripetete questo passaggio. Indicazioni sullo smontaggio della base li trovate nel paragrafo „SMONTAGGIO GUARDFIX“ di queste istruzioni per l'uso (pagina 81).

Quando gli agganci di fissaggio ISOFIX sono installati correttamente, spingete il piede di appoggio fornito nella sede rettangolare sul lato anteriore della scocca del seggiolino, finchè non percepite un chiaro „CLICK“ (A5). Controllate tirando il piede di appoggio che lo stesso sia saldamente collegato al seggiolino.

Ora regolate la lunghezza del piede di appoggio premendo il tasto di regolazione (16) che si trova ai lati del piede di appoggio. Muovete il piede della gamba d'appoggio verso il basso, finchè non raggiunge il pavimento della vettura (A6).

ATTENZIONE! Fate attenzione che la parte inferiore del piede di appoggio sia a diretto contatto con il pavimento della vettura e che gli indicatori del piede di appoggio siano sul VERDE (17).

Importante! Se l'indicatore del piede di appoggio (17) dovesse essere rosso, ripetete la regolazione del piede di appoggio. Ora premete il GUARDFIX il più possibile in direzione dello schienale del vostro sedile.

Se il piede di appoggio dovesse toccare il sedile della vettura, regolate la lunghezza orizzontale del piede di appoggio. Per fare ciò spinete il tasto rosso (15) sul lato anteriore del piede di appoggio verso sinistra mentre effettuate la regolazione orizzontale.

ATTENZIONE: assicuratevi che il piede di appoggio dopo la regolazione orizzontale sia in POSIZIONE DI RIPOSO. A

questo proposito lasciate andare il tasto rosso (15) e muovete il piede di appoggio orizzontalmente avanti e indietro, finchè non sentite un chiaro „CLICK“.

Lista dei controlli da effettuare

• Controllate che gli agganci di fissaggio ISOFIX siano saldamente collegati alla vettura. A tale proposito controllate che entrambe le indicazioni ISOFIX (6) siano sul verde (A4).
• Controllate che il piede di appoggio sia installato corretta- mente e che l'indicazione sul fondo del piede di appoggio (17) sia sul VERDE (A6).

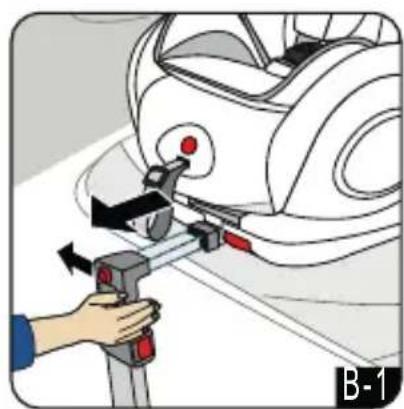

SMONTAGGIO GUARDFIX

Spingete il tasto rosso (15) sul lato anteriore del piede di appoggio a sinistra e rimuovete il piede di appoggio dall'alloggiamento (B1).

Ora tirate la leva per la regolazione della lunghezza ISOFIX (14) a destra accanto al comando del piede di appoggio sul lato anteriore della scocca del seggiolino. In questo modo gli agganci di fissaggio ISOFIX vengono fatti uscire automaticamente (4). Tirando entrambe le leve di sgancio ISOFIX (5) allentate il seggiolino dalla vettura (B2). Ora rimuovete il Guardfix dal sedile nel senso di marcia (B3).

REGOLAZIONE DEL POGGIATESTA E DELLA CINTURA ATTENZIONE! Un corretto posizionamento dell'imbracatura è FONDAMENTALE PER LA SICUREZZA E LA PROTEZIONE del vostro bambino. Per questo non dovrebbe esserci più che lo spazio di un dito tra l'imbracatura e il bambino.

Il vostro seggiolino è dotato di un poggiatesta regolabile, il quale regola contemporaneamente l'altezza delle bretelle per le spalle. Il poggiatesta ha sette posizioni. La testa del bambino dovrebbe trovarsi direttamente al centro del poggiatesta e i lati del poggiatesta dovrebbero iniziare appena sopra le spalle del bambino. Per regolare l'altezza del poggiatesta per prima cosa allungate la cintura addominale mentre afferrate entrambe le bretelle per le spalle e le tirate premendo simultaneamente sulla regolazione centrale della lunghezza della cintura (10) in direzione opposta allo schienale.

Dopodichè aprite la fibbia di chiusura premendo il tasto rosso al centro della fibbia stessa (21).

Ora tirate la regolazione dell'altezza del poggiatesta (22) in avanti. Questa si trova sotto il rivestimento, tra le bretelle per le spalle (19). Ora tirate il poggiatesta verso l'alto o verso il basso a seconda della posizione desiderata. Dopo aver lasciato andare la regolazione dell'altezza (22) muovete il poggiatesta per accertarvi che sia scattato in posizione.

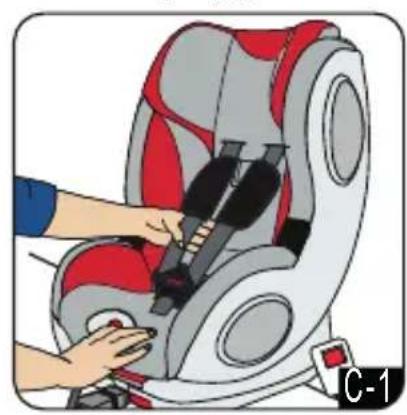

ALLACCIARE IL BAMBINO A GUARDFIX

Per prima cosa allungate la cintura addominale mentre afferrate entrambe le bretelle per le spalle e le tirate premendo simultaneamente sulla regolazione centrale della lunghezza della cintura (10) in direzione opposta allo schienale.

Dopodichè aprite la fibbia di chiusura premendo il pulsante rosso al centro della fibbia stessa (21) e posizionate le cin-ghie sui lati della scocca del seggiolino. Fate sedere il bambino sulla scocca del seggiolino e fategli passare le braccia sotto le bretelle per le spalle.

Dopo aver fatto aderire le cinghie alle spalle e al bacino del bambino, conducete entrambi gli agganci (10) dell'imbracatura e infilateli nella fibbia di chiusura (21) sulla cinghia inguinale (22) finchè non sentite un „CLICK“.

Tirate la cintura sulla regolazione della lunghezza della cintura (13) attraverso la regolazione centrale della cintura (10) fin- chè l'imbracatura è tanto stretta che tra il corpo del bambino e l'imbracatura non passa più di un dito.

La testa del bambino dovrebbe trovarsi direttamente al centro del poggiatesta e i lati del poggiatesta dovrebbero iniziare appena sopra le spalle del bambino. IMPORTANTE! Le bretelle per le spalle dovrebbero entrare nel poggiatesta orizzontalmente o in un angolo crescente (19).

Se così non fosse, vi preghiamo di leggere il paragrafo „Regolazi- one del poggiatesta e della cintura“ contenuto in queste istruzioni.

ATTENZIONE! Un corretto posizionamento dell'imbracatura è FONDAMENTALE PER LA SICUREZZA E LA PROTEZIONE del vostro bambino. Per questo non dovrebbe esserci più dello spazio di un dito tra l'imbracatura e il bambino.

Non importa quanto un seggiolino per bambini sia stato co-struito in sicurezza, la SICUREZZA DEL BAMBINO dipende sempre fondamentalmente dal rispetto dei seguenti punti PRIMA DI OGNI GUIDA:

• Regolate l'imbracatura e il poggiatesta in base alla grandezza del bambino (C1-C6).
• Assicuratevi che le cinture non siano attorcigliate.
• Controllate che l'imbracatura si adatti all'abbigliamento del bambino e che non sia allentata!
• Controllate che la fibbia di chiusura (21) sia scattata in posizione e che gli agganci (20) delle bretelle per le spalle siano infilati ENTRAMBI nella fibbia di chiusura. Assicuratevi che la cintura sia stata tirata bene (13) (20) (21).
• Controllate che la scocca del seggiolino sia montata come prescritto, cioè in senso di marcia e saldamente, e che entrambi gli indicatori ISOFIX (6) indichino VERDE.

IMPORTANTE! Un utilizzo scorretto di questo seggiolino riduce la protezione e di conseguenza la sicurezza del vostro bambino!

SLACCIARE IL BAMBINO

Allentate l'imbracatura afferrando entrambe le bretelle per le spalle e tiratele premendo contemporaneamene sulla regolazione centrale della lunghezza della cintura (10) in direzione opposta rispetto allo schienale.

Ora aprite la fibbia di chiusura della cintura di sicurezza (21) premendo il tasto rosso al centro della fibbia stessa.

Disponete entrambe le bretelle per le spalle a sinistra e a destra sulla scocca del seggiolino. Ora potete togliere con cautela il bambino da GUARDFIX. Fate attenzione che le braccia non si trovino più sotto la bretella per le spalle.

INDICAZIONI PER LA PULIZIA

ATTENZIONE! AGENTI PULENTI VELENOSI POSSONO CAUSARE DANNI ALLA SALUTE. NON UTILIZZARE MAI CANDEGGIANTI. LAVARE IL RIVESTIMENTO SOLO A MANO, NON STIRARE E NON ASCIUGARE IN ASCIUGA-TRICE. IN CASO DI DANNEGGIAMENTI IL RIVESTIMENTO DEVE ESSERE SOSTITUITO.

Il rivestimento del seggiolino è rimovibile e lavabile. Lavando- lo c'è il rischio di scambi di colori dei tessuti

e di scolorimenti! Si prega di lavare le parti separatamente e a mano usando un detergente delicato a un massimo di 30 gra- di. Le macchie possono essere rimosse utilizzando un panno umido e acqua saponata tiepida.

RIMOZIONE DEL RIVESTIMENTO

Per prima cosa rimuovete il rivestimento dal poggiatesta. Per fare ciò tirare il rivestimento sul lato superiore del poggiate-sta sopra le orecchie dello stesso e ripetete l'operazione per la parte inferiore. Dopodichè togliete le cinghie attraverso le fessure presenti nel rivestimento.

Ora togliete l'imbottitura della cintura e della fibbia di chiusura dall'imbracatura. Conducete la fibbia di chiusura attraverso

il rivestimento e tirate il rivestimento sopra la copertura della regolazione centrale. Ora potete togliere il rivestimento dal seggiolino. Per montare il rivestimento ripetete i passaggi descritti in ordine inverso.

PULIZIA DELLA FIBBIA DI CHIUSURA

ATTENZIONE! FIBBIE DI CHIUSURA DIFETTOSE POSSO-NO CAUSARE LESIONI. MAI OLIARE LA FIBBIA DI CHI-USURA. CONTROLLATE CHE NELLA FIBBIA DI CHIUSURA NON CI SIANO CORPI ESTRANEI COME RESTI DI CIBO O SPORCO.

Pulite la fibbia di chiusura con dell'acqua tiepida. Aspettate che si asciughi completamente. Verificate di sentire un „click“ quando infilate l'aggancio nella fibbia di chiusura. Se ciò non dovesse avvenire, ripetete il passaggio.

ALTRE INFORMAZIONI

Informazioni per i consumatori

Hauck GmbH + Co KG

Frohnlacher Str.8

D-96242 Sonnefeld

Deutschland

Tel: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: http://www.hauck.de

Non utilizzate questo seggiolino per auto in un carrello della spesa. Questo seggiolino per auto non deve essere usato in

aereo. Per ulteriori informazioni contattate la vostra compa- gnia aerea.

Per lo smaltimento del seggiolino rimuovete sempre l'imbracatura e assicuratevi che il seggiolino sia reso inutilizzabile (ad es. rimuovendo l'adesivo di omologazione sul lato inferiore del seggiolino).

AVVERTENZE

Questo sistema di ritenuta per bambini è utilizzabile come „semi universale“. Esso è approvato in conformità al regolamento numero 44/04 corrente per uso generale negli autoveicoli e può essere utilizzato in tutti i veicoli in conformità alla lista allegata dei modelli. È probabile che riusciate a installarlo correttamente se il produttore del veicolo nel suo manuale di istruzioni approva l’utilizzo di un sistema di ritenuta „semi universale“ per bambini di questo gruppo di età. Questo sistema di ritenuta per bambini è stato classificato come „semi universale“ in quanto risponde a requisiti severi a cui non adempio-no i sistemi di ritenuta più vecchi, che non possiedono questo contrassegno.

Questo seggiolino è anche un sistema di ritenuta per bambini ISOFIX. Quindi può essere utilizzato in conformità al regola- mento numero 44/04 corrente per uso generale in autovetture equipaggiate con il sistema di ganci di fissaggio ISOFIX. Il sistema di ritenuta si adatta a tutti i sedili contrassegnati come sedili ISOFIX (per informazioni più precise fate riferimento al manuale di istruzioni del vostro autoveicolo) a seconda della categoria di seggiolino e di fissaggio. La classe di peso e la classe ISOFIX di questo sistema di ritenuta per bambini è: 9-18 kg, B1

In caso di domande rivolgetevi al produttore del seggiolino o dell'autoveicolo, oppure al rivenditore presso il quale avete acquistato questo sistema di ritenuta.
