MANUALE UTENTE 10034523 Klarstein
La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 36
Installazione 38
Funzioni chiave 40
Pulizia e manutenzione 40
Risoluzione dei problemi 41
Smaltimento 42
DATI TECNICI
| Articolo numero | 10033106, 10033107, 10033108, 10034523 |
| Alimentazione | 220-240 V ~ 50/60 Hz |
DICHIARAZIONE DI CONFORMITÀ
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
2014/30/UE (EMC)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2009/125/CE (ErP)
AVVERTENZE DI SICUREZZA
- Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
- Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
- Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
- I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
- La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
- Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
- Staccare la spina dalla presa prima di eseguire la pulizia.
- Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
- Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
- I bambini maggiori di 8 anni, le persone con capacità fisiche, sensoriali o mentali ridotte possono utilizzare il dispositivo solo se attentamente sorvegliate o ben istruite relativamente all'utilizzo del dispositivo stesso da parte di un supervisore responsabile della loro sicurezza. Assicurarsi che i bambini non giochi con il dispositivo. I bambini possono pulire il dispositivo solo se sorvegliati.
- Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
- Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante. - Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.
Note importanti per l'installazione
- L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
- La distanza minima tra la piastra di cottura e la parte inferiore della cappa aspirante deve essere almeno di 65 cm.
- Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.
Note importanti circa la modalità di estrazione
AVVERTIMENTO
Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.
Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino).
Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.
- Pertanto è necessario che ci sia sempre un'areazione suffi ciente.
- La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.
Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affi uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.
Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.
AVVERTIMENTO
Pericolo di incendio a causa di scintille! Installare l'apparecchio solo tramite un impianto di riscaldamento per combustibili solidi (ad es. legno o carbone), se è presente un coperchio chiuso, non rimovibile.
INSTALLAZIONE

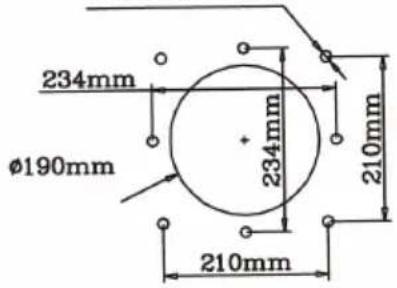

| 1 | Posizionare il supporto per appendere la cappa aspirante nel punto in cui si intende installarla. Eseguire i fori seguendo lo schema a destra e mettere 8 tasselli ( 10 mm). | Foro: 8-10 mmProfondità : 65 mm  |
| 2 | Fissare il supporto al soffitto utilizzando le viti. Assicurarsi che il supporto sia fissato correttamente. |    |
| 3 | Al centro del supporto si trova lo spazio per il collegamento alla corrente. | |

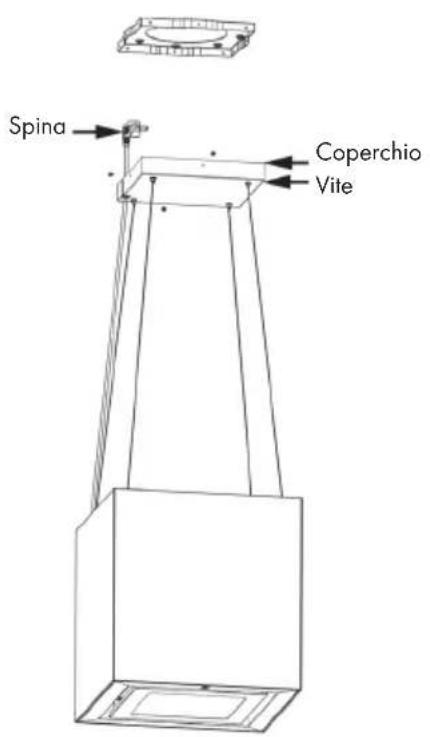

| 4 | Prendere la cappa aspirante e inserire la spina. Mettere il coperchio sul supporto e fissarlo utilizzando quattro viti M4*10. |  |

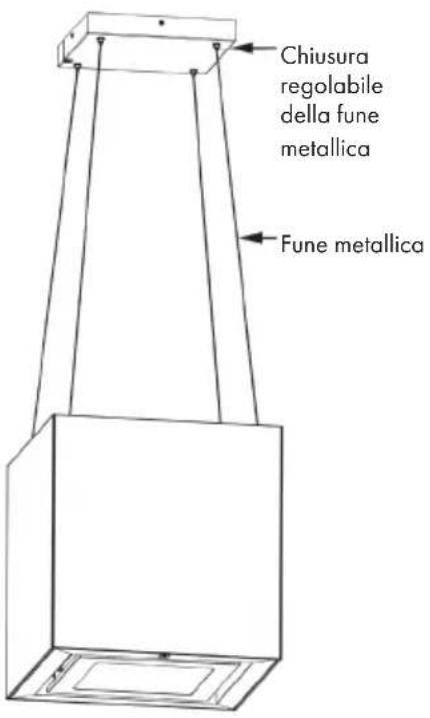

| 5 | Dopo aver installato la cappa aspirante, potrebbe essere necessario bilanciarla. Servirsi di un aiutante: una persona solleva leggermente la cappa mentre l'altra persona la bilancia tramite le chiusure regolabili poste in alto nelle funi metalliche. |  |
FUNZIONI CHIAVE
| Accendere e spegnere l'unità. | |
| 1 | Bassa velocità. |
| 2 | Velocità media |
| 3 | Alta velocità. |
| Accendere e spegnere la luce. | |
 | Contaminuti |
Nota: Per ottenere il miglior risultato di estrazione possibile, lasciare la cappa aspirante in funzione per 15 minuti dopo la cottura.
PULIZIA E MANUTENZIONE
- Prima della pulizia staccare sempre la spina dalla presa.
- Pulire le superfici esterne ogni due mesi con un po' di acqua calda e detersivo.
• Non utilizzare per la pulizia prodotti chimici o abrasivi. - Prestare attenzione che non penetri acqua nel motore o in altri componenti del dispositivo per non danneggiare le parti elettroniche.
• Non esporre a calore eccessivo il filtro a carbone attivo.
• Non aprire il telaio del filtro a carbone attivo. - Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico competente.

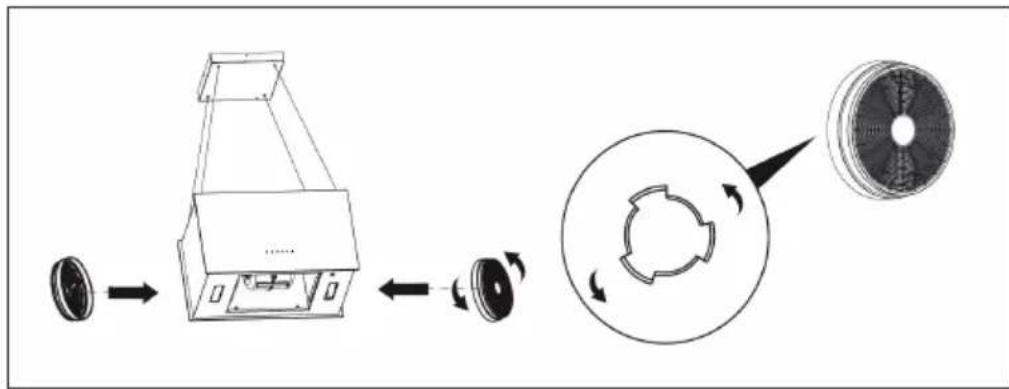

Installazione del filtro ai carboni attivi
- Liberare il vano interno della cappa aspirante togliendo i filtri antigrasso. Questi si trovano nel lato inferiore della cappa aspirante (v. immagine sopra).
- All'interno della cappa aspirante è ora visibile il motore. Questo presenta una presa d'aria a destra e una a sinistra.
- Posizionare i filtri ai carboni attivi sulle prese d'aria e fissarli ruotandoli in senso orario. Quando il filtro si innesta definitivamente si sentirà un clic.
- Chiudere il vano interno della cappa aspirante rimontando il filtro antigrasso.
La cappa aspirante è ora equipaggiata per la funzione di ricircolo. Non ci sono modalità speciali o interruttori che devono essere attivati.
Con che frequenza è necessario sostituire i filtri?
La sostituzione dei filtri dipende dalla frequenza di utilizzo della cappa aspirante. Come regola generale, in un contesto di utilizzo normale, i filtri devono essere sostituiti ogni 3 mesi.
RISOLUZIONE DEI PROBLEMI
| Problema Causa possibile Soluzione | |
| La luce è accesa ma il motore non funziona. | L'areazione è bloccata. Rimuovere l'osstruzione. |
| Il condensatore è guasto. Sostituire il condensatore. | |
| Il motore è guasto. Sostituire il motore. | |
| Il motore emette un odore insolito. Sostituire il motore. |
| Problema Causa possibile | Soluzione | |
| La luce è spenta e il motore non funziona. | La luce è guasta. Sostituire | a luce. |
| La spina è allentata. Inserire | correttamente la spina nella presa. | |
| L'olio cola. La valvola e l'apertura di ingresso dell'aria non sono ben sigillate. | Rimuovere la valvola e sigillarla con adesivo. | |
| Perdita nella sezione a forma di U e nel coperchio. | ||
| L'alloggiamento vibra. La pala della ventola è danneggiata. | Sostituire la pala. | |
| Il motore non è fissato correttamente. | ||
| L'alloggiamento è allentato. | ||
| L'aria non viene aspirata correttamente. | La distanza tra i fornelli e la cappa aspirante è troppo grande. | Ridurre la distanza. |
| Circolazione dell'aria troppo forte a causa di porte e finestre. | Accertarsi che non ci siano correnti d'aria. | |
SMALTIMENTO
Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
