Tipo di prodotto	Forno a microonde con grill
Marca	Electrolux
Modello	MQ817GXE
Potenza microonde	800 W
Potenza grill	1000 W
Potenza combinata (microonde + grill)	2200 W
Capacità del forno	17 litri
Diametro piatto rotante	272 mm (vetro)
Dimensioni esterne (L x A x P)	594 x 371 x 316 mm
Dimensioni interne (L x A x P)	285 x 202 x 298 mm
Peso	Circa 16,2 kg
Alimentazione	230 V, 50 Hz, monofase, fusibile min 16 A
Frequenza microonde	2450 MHz (Gruppo 2 Classe B)
Tipo di controllo	Display digitale con manopola e pulsanti
Numero di livelli di potenza	6
Programmi di cottura automatici	6 menu
Programmi di scongelamento automatici	2 menu
Visualizzazione orologio	12 o 24 ore
Blocco di sicurezza bambini	Sì
Modalità Econ (risparmio energetico)	Sì
Parti lavabili in lavastoviglie	Piatto rotante, supporto piatto rotante, griglia
Lampada del forno	25 W / 240-250 V
Tipo di installazione	Da incasso
Accessori inclusi	Piatto rotante, supporto piatto rotante, griglia

Domande frequenti - MQ817GXE ELECTROLUX

Come si imposta l'orologio sul mio microonde Electrolux MQ817GXE?

Aprire lo sportello, tenere premuto il pulsante Start/+30 per 5 secondi. Utilizzare la manopola Timer/Weight per regolare l'ora, premere nuovamente Start/+30, quindi regolare i minuti. Premere Start/+30 per confermare. L'orologio può essere impostato in modalità 12H o 24H.

Come attivare il blocco di sicurezza bambini?

Tenere premuto il pulsante Stop per 5 secondi. Il display mostrerà 'LOC'. Per annullare, tenere premuto nuovamente Stop per 5 secondi. Nota: l'orologio deve essere impostato prima di attivare il blocco.

Come scongelare gli alimenti utilizzando il microonde?

Per lo scongelamento automatico, premere il pulsante Auto Defrost (una volta per carne/pesce/pollame, due volte per pane), quindi utilizzare la manopola Timer/Weight per selezionare il peso e premere Start/+30. Per lo scongelamento manuale, selezionare 240 W (scongelamento) o 80 W per scongelamento delicato, impostare il tempo e avviare.

Posso usare utensili di metallo nel microonde?

No, gli utensili di metallo non devono essere utilizzati perché possono causare archi elettrici e incendi. Utilizzare solo contenitori adatti al microonde. Piccoli pezzi di foglio di alluminio possono essere utilizzati per schermare il cibo, ma tenere ad almeno 2 cm dalle pareti del forno.

Come pulire il forno a microonde?

Pulire l'esterno con sapone neutro e acqua. Pulire l'interno con un panno morbido umido o una spugna. Non utilizzare detergenti abrasivi, pulitori a vapore o quelli contenenti idrossido di sodio. Il piatto rotante, il supporto del piatto rotante e la griglia sono lavabili in lavastoviglie.

Cosa fare se il microonde non si avvia?

Verificare che lo sportello sia chiuso correttamente, le guarnizioni dello sportello siano pulite e il pulsante Start/+30 sia stato premuto. Controllare anche l'alimentazione (fusibile e interruttore) e che l'orologio sia impostato se necessario. Se il problema persiste, contattare un centro assistenza autorizzato Electrolux.

Come si utilizza la funzione grill?

Premere il pulsante Grill: una volta per solo grill (1000 W), due volte per grill combinato con microonde a 240 W, tre volte per grill combinato a 400 W. Utilizzare la manopola Timer/Weight per impostare il tempo e premere Start/+30. Si consiglia di utilizzare la griglia per la cottura al grill.

Cos'è la modalità Econ?

La modalità Econ è una funzione di risparmio energetico. Quando il forno è collegato, entra in modalità Econ dopo 3 minuti se l'orologio non è impostato. Il display si spegne. Per annullare, impostare l'orologio. Per riattivare la modalità Econ, tenere premuto Start/+30 per 5 secondi, quindi premere Stop.

Posso regolare il tempo di cottura mentre il microonde è in funzione?

Sì, basta ruotare la manopola Timer/Weight in senso orario per aumentare o antiorario per diminuire il tempo di cottura durante il funzionamento. È anche possibile cambiare il livello di potenza premendo il pulsante Power Level e poi regolando.

Come programmare più fasi di cottura?

È possibile programmare fino a 3 fasi utilizzando microonde, grill o grill combinato. Dopo aver impostato la prima fase (livello di potenza e tempo), premere il pulsante della funzione desiderata per la fase successiva (ad es. grill) e impostare il tempo. Premere Start/+30 per avviare. Il forno procederà automaticamente attraverso tutte le fasi.

MANUALE UTENTE MQ817GXE ELECTROLUX

1. NORME DI SICUREZZA 3
2. DESCRIZIONE DEL PRODOTTO....9
3. PANNELLO DI CONTROLLO 11
4. PRIMA DELL'USO....12
5. FUNZIONAMENTO DEL FORNO A MICROONDE ..... 14
6. SCHEMI DEI PROGRAMMI....20
7. MANUTENZIONE E PULIZIA....27
8. COSA FARE SE 28
9. INSTALLAZIONE....29
10. DATI TECNICI 31
11. INFORMAZIONI AMBIENTALI 31

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto Electrolux. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

Registrare il vostro prodotto e ricevere un servizio migliore:

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

i Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. NORME DI SICUREZZA

IMPORTANTE!

ISTRUZIONI PER LA SICUREZZA PERSONALE DA LEGGERE ATTENTAMENTE E CONSERVARE PER OGNI RIFERIMENTO FUTURO.

Se il cibo che si riscalda nel forno comincia a sprigionare fumo, NON APRITE LO SPORTELLO. Spegnete il forno, staccate il cavo di alimentazione. Prima di riaprire lo sportello accertatevi che non ci sia più fumo all'interno del forno Se si apre lo sportello mentre il cibo sta ancora fumando c'è il pericolo d'incendio. Usate esclusivamente recipienti e utensili adatti per forni a microonde. Non lasciate il forno incustodito usando plastica, carta od altro recipiente infiammabile a perdere. Dopo l'uso, pulite sempre il coperchio guida onde, la cavità del forno, il piatto girevole e il sostegno rotante. Essi devono essere asciutti ed esenti da grasso. Gli accumuli di grasso possono surriscaldarsi, fumare o infiammarsi. Il forno a microonde è destinato al riscaldamento di pietanze e bevande. L'utilizzo per l'essiccazione di cibo o l'asciugatura di abiti oppure per il riscaldamento di cuscini, asciugamani, spugne, panni bagnati e altri articoli simili può comportare il rischio di lesione, combustione o incendio.

1.1 Per evitare danni alle persone

ATTENZIONE!

Non usate il forno se è danneggiato o non funziona normalmente.

Controllate quanto segue prima di continuare ad usarlo:

a) Che lo sportello si chiuda correttamente e che non sia deformato.
b) Che le cerniere e i dispositivi di chiusura dello sportello non siano rotti o allentati.
c) Che la guarnizioni e le superfici tenuta dello sportello non siano danneggiate.
d) Che la cavità del forno o lo sportello non siano ammaccati.
e) Che il cavo di alimentazione e la sua spina non siano danneggiati.

Non cercare mai di adattare, riparare o modificare il forno personalmente. Qualsiasi intervento di assistenza o riparazione dell'apparecchio che richieda la rimozione della copertura di protezione dall'esposizione diretta alle microonde deve essere effettuato esclusivamente da personale specializzato.

Evitare che si accumulino grasso e sporco sulle guarnizioni dello sportello o nelle parti adiacenti. Seguire le istruzioni riportate nella sezione "Manutenzione e pulizia". Pulisca il forno a intervalli normali e rimuova tutti i residui di alimenti. Se il forno non viene mantenuto pulito, la superficie potrebbe deteriorarsi compromettendo la durata dell'apparecchio e comportando possibili situazioni di rischio.

Non cercate di sostituire da soli la lampadina del forno, e non fatela sostituire se non da personale autorizzato. Se la lampadina si guasta, rivolgetevi al rivenditore o ad un tecnico di servizio ELECTROLUX autorizzato.

ITALIANO

1.2 Per evitare esplosioni o bolliture improvise

ATTENZIONE!

Non riscaldare liquidi o altri cibi in contenitori sigillati, perché potrebbero esplodere.

Il riscaldamento delle bevande nel microonde può provocare un'ebollizione ritardata, si consiglia la massima attenzione quando si toglie il recipiente dal forno.

Non usare il forno a microonde per cuocere le uova con il guscio né per riscaldare le uova sode intere, perché potrebbero esplodere dopo la fase di riscaldamento. Per cucinare o riscaldare le uova che non sono state strapazzate, foratene il tuorlo e l'albume. Sgusciate e affettate le uova sode prima di riscaldarle nel forno a microonde.

Per evitare bruciature, controllare sempre la temperatura del cibo e rimescolarlo prima di servirlo, facendo particolarmente attenzione alla temperatura dei cibi e delle bevande prima di imboccare neonati, bambini ed anziani.

Tenere i bambini lontani dallo sportello e dalle altre parti accessibili che possono surriscaldarsi durante l'utilizzo del grill. I bambini devono essere tenuti lontani per evitare che possano bruciarsi. Utilizzando le funzioni GRILL, COTTURA COMBINATA e COTTURA AUTOMATICA non toccare lo sportello del forno, il mobile esterno, la resistenza, le prese d'aria, gli accessori e i piatti, perché diventano molto caldi. Prima di pulirli, è bene verificarne la temperatura.

1.3 Per evitare che i bambini usino il forno in modo sbagliato

ATTENZIONE!

L'apparecchiatura e le parti accessibili diventano calde durante l'utilizzo. È necessario prestare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferiore a 8 anni a meno che non siano costantemente sorvegliati.

Questa apparecchiatura può essere utilizzata da bambini di età superiore a 8 anni e da persone con ridotte capacità mentali, sensoriali o fisiche oppure con poca esperienza o conoscenza se sorvegliate o precedentemente istruite in merito all'utilizzo sicuro dell'apparecchiatura e se hanno compreso i rischi che comporta. I bambini devono usare il forno soltanto in presenza di un adulto. La pulizia e la manutenzione non devono essere eseguite dai bambini a meno che questi non abbiano almeno 8 anni e siano sorvegliati.

Questo prodotto è destinato all'utilizzo domestico e in ambienti simili quali: cucine riservate allo staff in negozi, uffici e altri ambienti di lavoro; fattorie; clienti di hotel, motel e altri ambienti legati all'ospitalità; ambienti tipo "bed and breakfast".

L'elettrodomestico non è idoneo all'uso ad altitudini superiore ai 2.000 m.

1.4 Per evitare pericolo d'incendi

Il forno a microonde non deve rimanere incostudito durante il funzionamento. I livelli di potenza troppo alti o i tempi di cottura troppo lunghi possono surriscaldare il cibo e causare un incendio. La presa di corrente deve essere facilmente accessibile, in modo da poter staccare facilmente il cavo di

alimentazione in caso d'emergenza. La tensione di alimentazione del forno deve essere di 230 V, 50 Hz, con un fusibile del quadro di distribuzione o un salvavita di un minimo di 16 A. Si raccomanda di usare un circuito elettrico di alimentazione separato esclusivamente per questo prodotto. Il forno non deve essere usato o lasciato all'aperto.

ITALIANO

Non mettete materiali infiammabili vicino al forno o alle aperture di ventilazione. Non bloccate le aperture di ventilazione. Togliete dal cibo e dal suo involucro i sigilli e fili di chiusura metallici. La formazione di scintille sulle superfici metalliche può causare incendi. Non usate il forno a microonde per friggere o riscaldare l'olio di frittura. La temperatura in tal caso non può essere controllata e può causare un incendio. Per fare il granoturco soffiato (popcorn), usate esclusivamente le confezioni apposite per microonde. Non conservate cibo od oggetti all'interno del forno. Controllate le regolazioni dopo aver avviato il forno, per accertarvi che esso funzioni nel modo desiderato. Usate questo manuale d'istruzioni. Non fate funzionare il forno con lo sportello aperto, e non modificate in alcun modo le chiusure a scatto del forno. Non fate funzionare il forno se c'è un oggetto tra le guarnizioni e le superfici di tenuta dello sportello.

Chi porta uno STIMOLATORE CARDIACO deve rivolgersi al medico o al fabbricante dello stimolatore cardiaco riguardo alle precauzioni da prendere per l'uso del forno a microonde.

1.5 Per evitare le scosse elettriche

Il mobile del forno non deve assolutamente essere smontato. Non inserite alcun oggetto nelle aperture di ventilazione del forno. Se vi cade accidentalemte del liquido all'interno del forno, spegnetelo immediatamente, staccate il cavo di alimentazione e chiamate un tecnico del servizio ELECTROLUX autorizzato. Non immergete il cavo di alimentazione o la sua spina nell'acqua od altro liquido. Tenete il cavo di alimentazione lontano da superfici riscaldate, compresa la parte posteriore del forno.

Se il cavo di alimentazione del forno dovesse danneggiarsi, fatelo sostituire da un tecnico autorizzato.

1.6 Per evitare esplosioni o bolliture improvvise

Non usate mai recipienti sigillati. Togliete i sigilli e coperchi prima dell'uso. I recipienti sigillati possono esplodere a causa dell'aumento della pressione, anche dopo lo spegnimento del forno. Fate attenzione usando il forno a microonde con i liquidi. Usate recipienti con grandi aperture che permettano la fuoriuscita delle bolle d'aria.

Per evitare le improvvise eruzioni del liquido bollente con possibili bruciature:

• Rigirate il liquido prima di scaldarlo/riscaldarlo.
• Si consiglia di inserire nel liquido un'asticciola di vetro od altro oggetto similare durante il riscaldamento.
• Lasciate riposare il liquido nel forno alla fine del tempo di cottura per almeno 20 secondi, per evitare la bollitura con eruzioni ritardate.

Forate la buccia delle patate, salcicce e frutta prima di cucinarle, perché altrimenti possono esplodere.

1.7 Per evitare scottature

Mai toccare o alzare la resistenza quando è calda. Usare presine o guanti da cucina per togliere il cibo dal forno. Per evitare le ustioni causate dal vapore, aprire sempre contenitori, recipienti per pop-corn, sacchetti da forno, ecc. tenendoli lontani dal viso e dalle mani.

La temperatura del contenitore non corrisponde necessariamente a quella del cibo controllare sempre la temperatura del cibo. Per evitare le scottature causate dalla fuoriuscita del vapore e del calore, allontanarsi dallo sportello del forno durante l'apertura.

Non lasciare che i bambini si appoggino o si dondolino contro lo sportello del forno. Inoltre, non permettere loro di usare il forno come un giocattolo. Illustrare ai bambini le norme di sicurezza: insegnare loro ad usare le presine per togliere i piatti dal forno, a rimuovere con precauzione i

coperchi e, in particolare, gli involucri (ad esempio i materiali autoriscaldanti) usati per rendere il cibo croccante, in quanto possono diventare estremamente caldi.

1.8 Altri avvertimenti

Non modificate il alcun modo il forno. Questo forno serve alla preparazione dei cibi in casa e deve essere usato esclusivamente per la loro cottura. Esso non è adatto per l'uso commerciale o in laboratorio.

1.9 Per evitare difetti di funzionamento o danni al forno

Mai mettere in funzione il forno vuoto, se non nel caso indicato nel manuale di istruzioni, in quanto si potrebbe danneggiare il forno. Usando un piatto per rosolare i cibi, o del materiale autoriscaldante, mettete sempre sotto di esso del materiale isolante resistente al calore, come un piatto di porcellana, per evitare danni al piatto rotante e al sostegno rotante. Non dovete inoltre superare il tempo di preriscaldamento specificato nelle istruzioni del piatto. Non usate utensili metallici, perché riflettono le microonde e causano la formazione di scintille. Non mettete barattoli nel forno. Usate soltanto il piatto rotante e il sostegno rotante progettati per questo forno. Non utilizzare il forno senza il piatto girevole.

Per evitare che il piatto rotante si rompa:

• Prima di pulire il piatto rotante con acqua, lasciatelo raffreddare.
  • Non mettete cibi o utensili caldi sul piatto rotante freddo.
• Non mettete cibi o utensili freddi sul piatto rotante caldo.

Non usate contenitori di plastica se il forno è ancora caldo dopo aver usato il GRILL, la COTTURA COMBINATA o la COTTURA AUTOMATICA, perché potrebbero fondersi. I contenitori di plastica non devono essere usati con le funzioni sopra indicate, a meno che il loro fabbricante non assicuri che sono adatti allo scopo. Non mettete alcun oggetto sul mobile esterno durante il funzionamento del forno.

IMPORTANTE!

Se non siete sicuri sul modo di collegare il forno, rivolgetevi ad un elettricista qualificato.

Il fabbricante e il rivenditore non possono essere ritenuti responsabili per i danni al forno e/o alle persone causati da un non corretto collegamento elettrico. Sulle pareti del forno, o intorno alle guarnizioni e superfici di tenuta dello sportello, potrebbero formarsi vapore o gocce d'acqua. Ciò è normale e non indica una perdita o un difetto del forno.

ITALIANO

2. DESCRIZIONE DEL PRODOTTO

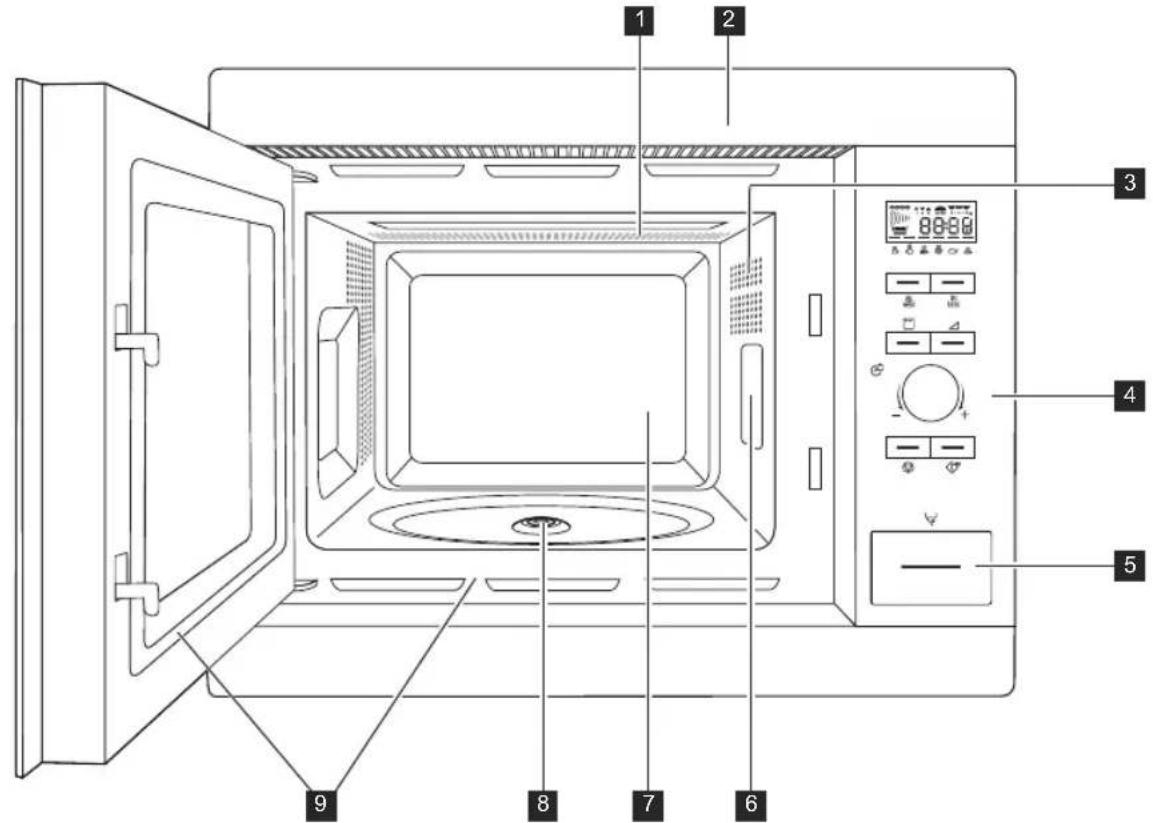

2.1 Forno a microonde

1 Resistenza del grill
2 Cornice
3 Luce del forno
4 Pannello di controllo
5 Pulsante apertura sportello
6 Coperchio guida onde
7 Cavità del forno
8 Perno del piatto rotante
9 Guarnizioni e superfici di tenuta sportello
10 Aperture di ventilazione
11 Copertura esterna
12 Struttura posteriore
13 Cavo di alimentazione

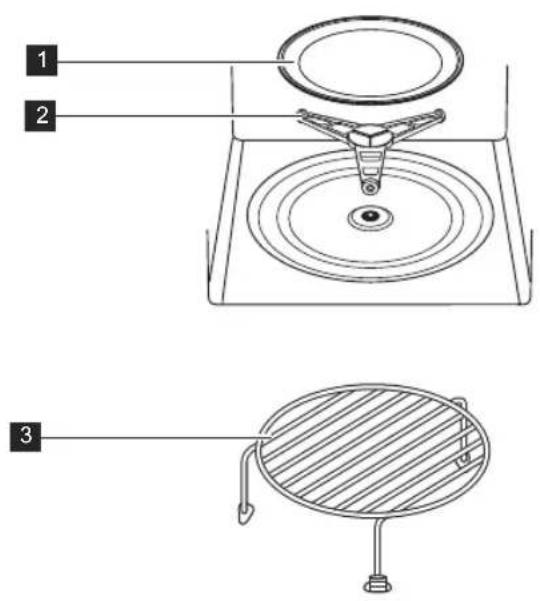

2.2 Accessori

Accertarsi che la confezione contenga i seguenti accessori:

1 Piatto rotante
2 Supporto per piatto rotante
3 Griglia

• Posizionare il supporto del piatto rotante sulla base della cavità del forno.
• Inserirvi quindi il piatto rotante.
• Onde evitare di danneggiare il piatto rotante, accertarsi di sollevare perfettamente i piatti o i contenitori dal bordo del piatto rotante quando li si toglie dal forno.

Per ordinare gli accessori rivolgersi al proprio rivenditore o al tecnico di servizio ELECTROLUX autorizzato ed indicare il nome della parte e del modello.

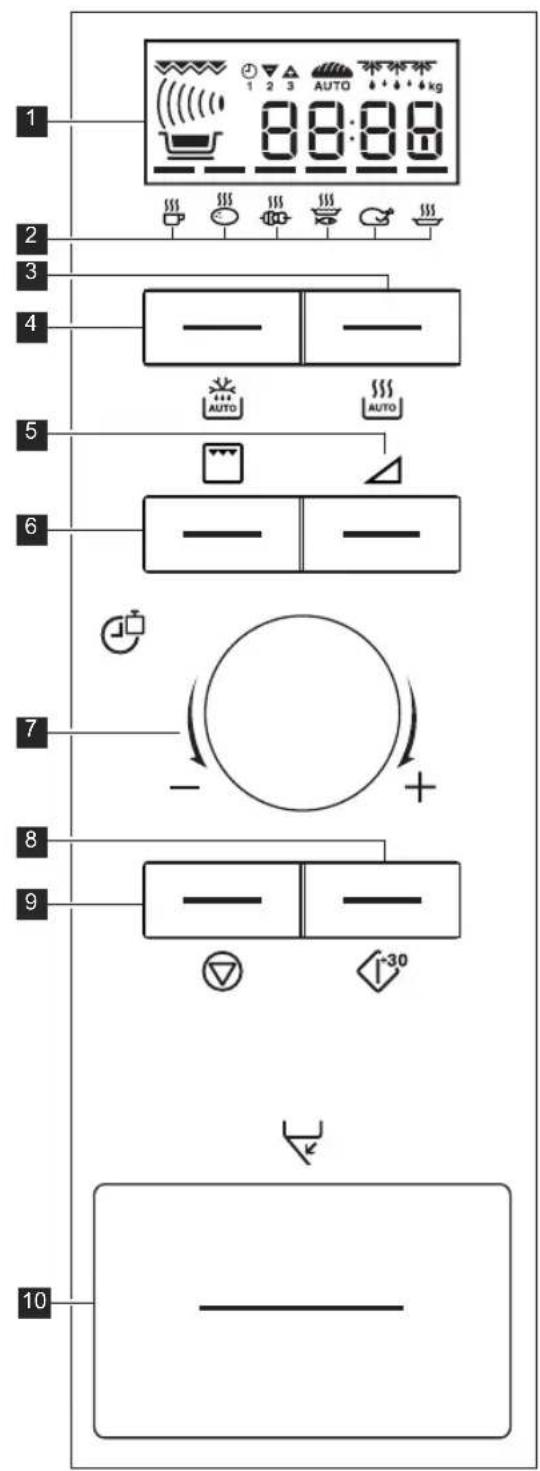

3. PANNELLO DI CONTROLLO

1 Display digitale indicatori

Grill

Microonde

Cottura combinata

Orologio

Fasi di cottura

Più/meno

Cottura automatica pane

Cottura automatica

Peso

2 Indicatori cottura automatica
3 Pulsante cottura automatica
4 Pulsante scongelamento automatico
5 Pulsante livello di potenza
6 Pulsante grill
7 Manopola timer/peso
8 Pulsante di Start/+30
9 Pulsante di Stop
10 Pulsante di apertura sportello

12 www.electrolux.com

4. PRIMA DELL'USO

4.1 Funzione Econ

Il forno è impostato nella funzione a 'risparmio energetico' (Econ).

1. Collegare il forno.
2. Il display mostra: Econ.
3. Sul display apparirà il conto alla rovescia da 3:00 a zero.
4. Raggiunto lo zero il forno entrerà nella funzione Econ ed il display ritornerà privo di scritte.

Per uscire dalla funzione Econ regolare l'orologio.

4.2 Come impostare l'orologio

Il forno dispone di un orologio a 12 e 24 ore.

Esempio: Per impostare l'orologio alle 11.30 di mattina (orologio a 12 ore).

1. Aprire lo sportello.
2. Il display mostra: Econ.
3. Premere e tener premuto il pulsante START/+30 per 5 secondi. Il forno emetterà un allarme. Il display mostra:

1. Ruotare la manopola TIMER/PESO per regolare l'ora.
2. Premere il pulsante START/+30 una volta e poi ruotare la manopola TIMER/PESO per regolare i minuti.
3. Premere il pulsante START/+30.
4. Verificare il display: 1130
5. Chiudere lo sportello.

i E' possibile ruotare la manopola TIMER/PESO in senso orario o anti orario. Se si preme il pulsante STOP l'orologio non sarà impostato. Il display mostra: Econ.

Esempio: Per impostare 23:30 sull'orologio (24 ore).

1. Aprire lo sportello.

2. Il display mostra: Econ.

3. Premere e tener premuto il pulsante START/+30 per 5 secondi. Il forno emetterà un allarme. Il display mostra:

1. Premere il pulsante START/+30. Il display mostra: 24H

2. Ruotare la manopola TIMER/PESO per regolare l'ora.

3. Premere il pulsante START/+30 una volta e poi ruotare la manopola TIMER/PESO per regolare i minuti.

4. Premere il pulsante START/+30.

5. Verificare il display: 23:30

6. Chiudere lo sportello.

E' possibile ruotare la manopola TIMER/PESO in senso orario o anti-orario. Se si preme il pulsante STOP l'orologio non sarà impostato. Il display mostra: Econ.

4.3 Regolare l'ora quando l'orologio è impostato

Esempio: Per impostare 11:45 sull'orologio.

1. Aprire lo sportello.
2. Premere e tener premuto il pulsante START/+30 per 5 secondi. Il forno emetterà un allarme. Il display mostra:

(Se si vuole far passare l'orologio alla modalità 24 ore, premere di nuovo il pulsante START/+30.)

1. Ruotare la manopola TIMER/PESO per regolare l'ora.
2. Premere il pulsante START/+30 una volta e poi ruotare la manopola TIMER/PESO per regolare i minuti.
3. Premere il pulsante START/+30.
4. Verificare il display:° 1:45

ITALIANO 13

4.4 Per annullare l'orologio e impostare la modalità Econ

1. Aprire lo sportello.
2. Premere e tener premuto il pulsante START/+30 per 5 secondi. Il forno emetterà un allarme. Il display mostra:

(Se si vuole far passare l'orologio alla modalità 24 ore, premere di nuovo il pulsante START/+30.)

1. Premere il pulsante STOP.

2. Il display mostra: Econ.

3. Chiudere lo sportello.

4. Sul display apparirà il conto alla rovescia da 3:00 a zero.

5. Raggiunto lo zero il forno entrerà nella funzione Econ ed il display ritornerà privo di scritte.

4.5 Il pulsante di STOP serve

Il pulsante di STOP serve per:

1. Cancellare un errore durante la programmazione.
2. Fermare temporaneamente il forno a microonde durante la cottura.
3. Premendo il pulsante due volte, cancellare un programma durante la cottura.

4.6 Blocco di sicurezza per bambini

Il forno è dotato di un dispositivo di sicurezza che previene l'uso accidentale del forno da parte dei bambini. Quando è inserito il blocco di sicurezza, non funziona nessuna parte del forno fino al suo successivo disinserimento.

Esempio: Inserimento del blocco di sicurezza per bambini.

1. Tenere premuto per 5 secondi il tasto STOP.
2. Il forno emetterà un segnale acustico e sul display apparirà la scritta 'LOC':

Per disinserire il blocco di sicurezza tenere premuto per 5 secondi il pulsante STOP: il forno emetterà due segnali acustici e sul display sarà visualizzata l'ora.

Se non è inserito l'orologio non è possibile inserire il dispositivo di blocco di sicurezza per bambini.

5.1 Recipienti per una cottura a microonde sicura

Recipienti di cottura	Sicurezza con le microonde	Commenti
Carta stagnola/Contenitori in carta stagnola	√/✗	Per proteggere gli alimenti dal surriscaldamento, è possibile utilizzare fogli di carta stagnola. Mantenere la carta stagnola a una distanza minima di 2 cm dalle pareti del forno poiché, in caso contrario, potrebbero formarsi archi elettrici. Si sconsiglia l'utilizzo di contenitori in carta stagnola, se non specificati dal produttore e seguire attentamente le istruzioni.
Teglie per rosolatura	√	Seguire sempre le istruzioni del produttore. Non superare i tempi di cottura specificati. Prestare attenzione, perché le teglie possono diventare molto calde.
Porcellana e ceramica	√/✗	Di norma, è possibile utilizzare i contenitori in porcellana, in ceramica, in vetro e in porcellana fine, se non presentano decorazioni metalliche.
Recipienti in vetro, ad esempio Pyrex®	√	Se si utilizzano recipienti in vetro sottile occorre fare molta attenzione, perché, se riscaldati in modo improvviso, possono rompersi o scheggiarsi.
Metallo	✗	Nella cottura a microonde si sconsiglia l'utilizzo di recipienti in metallo, poiché causano la formazione di archi elettrici e possono essere causa di un principio di incendio.
Plastica/Polistirene, ad esempio, contenitori da Fast Food	√	Occorre prestare molta attenzione, perché ad elevate temperature alcuni contenitori possono deformarsi, fondersi o scolorirsi.
Pellicola protettiva	√	La pellicola non deve stare a contatto con gli alimenti e deve essere forata per consentire la fuoriuscita del vapore.
Sacchetti per congelamento/rosolatura	√	Devono essere forati per consentire la fuoriuscita del vapore. Verificare che i sacchetti siano adatti per l'utilizzo in forno a microonde. Non utilizzare legacci in plastica o in metallo, perché possono fondersi o provocare incendi a causa della formazione di archi elettrici.
Carta - sottocoppe e carta da cucina	√	Utilizzare solo per il riscaldamento o per assorbire l'umido. Occorre prestare molta attenzione, perché il surriscaldamento può portare allo sviluppo di incendi.
Contenitori in paglia e legno	√	Quando si utilizzano questi materiali, è necessario sempre sorvegliare il forno, perché il surriscaldamento può portare allo sviluppo di incendi.
Carta riciclata e carta di giornale	✗	Possono contenere estratti di metallo, i quali possono provocare la formazione di archi elettrici e causare incendi.

5.2 Consigli e suggerimenti

Consigli e suggerimenti
Composizione Gli alimenti con un elevato contenuto di grassi o zuccheri (ad esempio, un dolce natalizio o una torta ripiena di frutta secca) richiedono un tempo di cottura inferiore. Occorre prestare molta attenzione perché il surriscaldamento può costituire un principio di incendio.
Dimensioni Per una cottura uniforme, ottenere pezzi delle stesse dimensioni.
Temperatura La temperatura iniziale degli alimenti influisce sul tempo di cottura necessario. Na caso di alimenti con ripieno, (ad esempio, bomboloni alla marmellata), occorre praticare in essi piccoli tagli, per consentire la fuoriuscita di calore o vapore.
Disposizione Posizionare le parti più spesse dell'alimento verso la parte esterna del vassoio di cottura. (Ad esempio, nel caso di cosce di pollo.)
Copertura Utilizzare pellicola protettiva, forandola per la ventilazione, o un coperchio adatto.
Foratura Prima della cottura o del riscaldamento, gli alimenti con guscio, pelle o membrana devono essere forati in diversi punti, poiché la formazione interna di vapore potrebbe causare l'esplosione dell'alimento stesso. (Ad esempio, nel caso di patate, pesce, pollo, salsicce.)IMPORTANTE!Non utilizzare il forno a microonde per cuocere uova poiché queste potrebbero esplodere, anche dopo la cottura. (Ad esempio, nel caso di uova in camicia, fritte o sode.)
Rimescolare, girare e ridisporre gli alimenti	Per una cottura uniforme, è necessario rimescolare, girare o ridisporre gli alimenti. Rimescolare e ridisporre sempre gli alimenti dalla parte esterna versci il centro.
Tempo di riposo	Dopo la cottura, è necessario lasciare riposare brevemente gli alimenti per consentire al calore di diffondersi uniformemente attraverso gli alimenti stessi.
Schermatura È possibile schermare le aree calde con pezzetti di carta stagnola, che riflettono le microonde, (ad esempio nel caso di cosce e ali di pollo).

5.3 Livello di potenza delle microonde

Questo forno dispone di 6 livelli di potenza.

Impostazione della potenza	Utilizzo consigliato
800 W/ALTA	Utilizzato per una cottura rapida o per riscaldare le vivande (ad esempio minestre, casseruole, cibi in scatola, bevande calde, verdure, pesce, ecc.).
560 W	Utilizzato per la cottura più prolungata di alimenti densi, quali arrosti, polpettor di carne, pasti preconfezionati e per pietanze delicate quali salse al formaggio dolci tipo pan di Spagna. Grazie a questa impostazione ridotta, le salse bollendo non fuoriescono dal loro contenitore e il cibo viene cucinato in manie uniforme, evitando di cuocere eccessivamente le estremità.
400 W	Per cibi densi che richiedono una cottura prolungata quando cucinati in modo tradizionale (ad esempio la carne di manzo). Si raccomanda di utilizzare questa potenza per ottenere una carne tenera.
240 W/SCONGELARE	Scongelare, selezionare questa potenza. L'alimento viene scongelato in maniera uniforme. Questo livello di potenza è ideale anche per cuocere lentamente riso, pasta, dolcetti di frutta e creme pasticcere.
80 W	Per scongelare lentamente (ad esempio torte alla crema o altra pasticceria).
0 W	Per forno inattivo/timer.

W = WATT

Il forno si può programmare fino a 90 minuti. Il tempo di cottura può essere aumentato dai 15 secondi ai 5 minuti, a seconda della durata totale della cottura, come mostra la tabella riportata qui sotto.

Tempo di cottura Incremento

0-5 minuti 15 secondi

5-10 minuti 30 secondi

10-30 minuti 1 minuto

30-90 minuti 5 minuti

Esempio: Voler scaldare una minestra per 2 minuti e 30 secondi ad una potenza di 560 W.

1. Premere due volte il pulsante di regolazione del LIVELLO DI POTENZA.

1. Impostare il tempo di cottura desiderato ruotando in senso orario o antiorario la manopola TIMER/PESO fino a 2.30 il display.

1. Premere il pulsante START/+30.

1. Controllare il display.

5.4 Potenza ridotta

IMPORTANTE!

Se i cibi vengono cotti oltre il tempo standard utilizzando un'unica modalità di cottura, la potenza del forno si abbasserà automaticamente per evitare il

IMPORTANTE!

Se non si seleziona il livello, viene automaticamente regolato il livello del 800 W/ALTA.

• Se si apre lo sportello durante la fase di cottura, il tempo di cottura sul display digitale si ferma automaticamente. Il conteggio del tempo di cottura riprende quando si richiude lo sportello e si preme il pulsante START/+30.
• Se durante la cottura si desidera controllare il livello di potenza, premere il pulsante LIVELLO DI POTENZA.
• Per aumentare o diminuire il tempo di cottura mentre il cibo sta cuocendo ruotare la manopola TIMER/PESO.
• Per modificare il LIVELLO DI POTENZA durante la cottura premere il pulsante di regolazione della potenza.
• Per cancellare un programma durante la cottura premere due volte il pulsante STOP.

surriscaldamento. (Il livello di potenza delle microonde si ridurrà e le resistenze del grill inizieranno ad accendersi e spegnersi.) Dopo una pausa di 90 secondi sarà possibile ripristinare il livello alto.

Funzione di cottura Tempo standard Potenza ridotta
Microonde 800 W 20 minuti Microonde 560 W
Grill 10 minuti Grill - 50 %
Doppio Grill	Grill - 10 minuti	Grill - 50 %

5.5 Timer

Esempio: Impostare il timer su 7 minuti.

1. Premere il pulsante LIVELLO DI POTENZA 7 volte.

1. Impostare il tempo di cottura desiderato ruotando in senso orario o antiorario la manopola TIMER/PESO fino a 7.00 il display.

1. Premere il pulsante START/+30.

1. Controllare il display. 700

Per interrompere il timer premere il pulsante STOP; premere il pulsante START/+30 per riattivarlo, oppure premere nuovamente il pulsante STOP per spegnerlo e cancellare la funzione.

5.6 Aggiungere 30 secondi

Il pulsante START/+30 consente di attivare le due funzioni seguenti.

Accensione diretta

Si può avviare direttamente la cottura al livello di potenza microonde di 800 W/ALTA per 30 secondi premendo il pulsante START/+30.

Prolungare il tempo di cottura

Si può prolungare il tempo di cottura durante il funzionamento manuale per multipli di 30 secondi premendo il pulsante mentre il forno è in funzione.

La funzione grill è inoltre possibile prolungare la cottura di 30 secondi. Questa funzione non è possibile nelle funzioni di cottura automatica e scongelamento automatico.

5.7 Più e meno

La funzione PIÙA MENO consente di diminuire o aumentare il tempo di cottura quando si utilizzano programmi automatici.

Se preferite patate lesse che risultino cotte ma ancora un po' dure, premete MENO.

Se invece le preferite più morbide, premete PIÙ

Esempio: Cuocere 0,3 kg di patate, ben lessate.

1. Selezioni il menu richiesto premendo il pulsante COTTURA AUTOMATICA due volte.

1. Ruotare la manopola TIMER/PESO fino a 0.3 il display.

1. Premere una volta il pulsante di regolazione della LIVELLO DI POTENZA per selezionare PIÙ

1. Premere il pulsante START/+30.

1. Controllare il display: 7.44

Per cancellare la funzione PIÙ/MENO premere tre volte il pulsante di regolazione della LIVELLO DI POTENZA. Selezionando PIÙ, sul display apparirà ▲. Selezionando MENO, sul display apparirà ▼.

5.8 Cottura con grill e cottura combinata

Questo forno a microonde prevede due modalità per la cottura con il grill: Solo grill Dual Grill (Grill e microonde)

IMPORTANTE!

Per arrostire si consiglia di utilizzare la griglia.

Quando si mette in funzione per la prima volta il grill è possibile che si produca fumo o cattivo odore, ma ciò non significa che il forno sia guasto. Per eliminare la causa di tale fenomeno, prima di usare il forno per la prima volta, metterlo in funzione vuoto per 20 minuti, selezionando la funzione di cottura grill.

Cottura con grill

Esempio: Grigliare per 4 minuti.

1. Premere il pulsante GRILL una volta.

1. Impostare il tempo di cottura desiderato ruotando in senso orario o antiorario la manopola TIMER/PESO fino a 4.00 il display.

1. Premere il pulsante START/+30.

1. Controllare il display.

Cottura combinata

Questo modo di cottura combina le potenze del grill e delle microonde. Il livello di potenza microonde è preimpostato a 240 W.

Pulsante	Regolazione di potenza
Grill x 1 0 W
Grill x 2 240 W
Grill x 3 400 W
Grill x 4 0 W

Esempio: Cuocere spiedini misti per 7 minuti con l'impostazione COTTURA COMBINATA 400 W.

1. Premere il pulsante GRILL 3 volta.

1. Impostare il tempo di cottura desiderato ruotando in senso orario o antiorario la manopola TIMER/PESO fino a 7.00 il display.

1. Premere il pulsante START/+30.

1. Controllare il display.

5.9 Altre funzioni utili

Grazie ad una combinazione di microonde, grill o cottura combinata si ha la possibilità di programmare una sequenza che prevede 3 fasi (al massimo).

Esempio: Per cuocere:

Fase 1: 2 minuti 30 secondi 560 W

Fase 2: 5 minuti con grill

1. Premere il pulsante LIVELLO DI POTENZA due volte.

ITALIANO

1. Impostare il tempo di cottura desiderato ruotando in senso orario o antiorario la manopola TIMER/PESO fino a 2.30 il display.

1. Controllare il display. 230

2. Premere il pulsante GRILL una volta.

1. Impostare il tempo di cottura desiderato ruotando in senso orario o antiorario la manopola TIMER/PESO fino a 5.00 il display.

1. Premere il pulsante START/+30.

1. Controllare il display: 230

Il forno comincia a cuocere per 2 minuti e 30 secondi a 560 W, e per i restanti 5 minuti passa al funzionamento con il solo grill.

5.10 Funzioni cottura automatica e scongelamento automatico

Con cottura automatica e scongelamento automatico si definisce automaticamente l'esatta modalità di cottura ed il tempo necessario. Con cottura automatica si ha la possibilità di scegliere tra 6 menu diversi e scongelare automatica si ha la possibilità di scegliere tra 2 menu diversi.

Alimenti Simbolo Regolazione
Bevande Microonde
Patate lesse e con la buccia	Microonde
Spiedini di carne Microonde + grill
Gratin di Pesce Microonde + grill
Pollo alla griglia Microonde + grill
Gratin Microonde + grill
Carne/pesce/ pollame	Microonde
Pane Microonde

Esempio: uocere 0,3 kg di patate.

1. Selezioni il menu richiesto premendo il pulsante COTTURA AUTOMATICA due volte.

1. Ruotare la manopola TIMER/PESO fino a 0.3 il display.

1. Premere il pulsante START/+30.

1. Controllare il display, 702

Se, ad esempio, è necessario girare ciò che sta cuocendo il forno si blocca ed emette un segnale acustico, il tempo di cottura rimanente e tutti gli altri indicatori lampeggiano sul display. Per continuare la cotture, premere il pulsante START/+30. Al termine del ciclo di cottura/scongelamento automatico il programma si fermerà automaticamente, verra' emesso il segnale acustico e sul display lampeggerà il simbolo di cottura. Dopo 1 minuto ed un nuovo segnale acustico, sul display apparirà l'ora.

6. SCHEMI DEI PROGRAMMI

6.1 Tabelle cottura automatica

Cottura Automatica	Quantità (Unità di incremento)/ Utensili	Pulsante	Procedimento
Bevande (Tè/Caffe)	1-4 tazze1 tazz a=200 ml		Porre la tazza verso il bordo del piatto grevole.
Patate lesse e con la buccia	0,1 0,8 kg (100g)Qlo to la e coperchio		Pata te le sse: pelare le patate e tagliarle a pezzi di grandezza simile.Pata te con la buccia: scegliere patate di gran dezza simile elavarle.Mettere le pata te pelate o con la buccia in un datola.Aggi ungere la quantità di acqua necessaria (per 100 g) dirca due cucchiai e unpizzico di saleCoprire con un coperchio.Quan do sentit e il segnale acustico, girare er mettereil coperchio.Al termin e dell acottura, lasciare rip osare le pat ate per 2 min uti.
Spiechnidi carne	0,2 0,6 kg (100g)Griglia		Prepararegli spiedini come indicato nella ricetta.Mettere sulla grigli a e cu o cereQuan do viene emesso un segnale a custo, girare gli spiedini.
Gratin di Pesce	0,6-1 2 kg ^1) (100 g)Piatto per gra fin		Per “Gratin di Pesce”, ved ere le ricette.1) Pe so totale degli ingredienti.
Pollo alla griglia	0,9-1 4 kg (100 g)Piatto		12 cucchiaino di sale e pe pe, 1cucchiairo dipa prica dol ce, 2cuc chiaio diolio. Mesco tre gli ingredierti e distribuire il tutto sulle cosce di pollo.Punzecchiare la pelle dell e cosce di pollo.Mettere il pollo in una piro fila con il petto rivolto verso il fondo.Mettere la profila direttamente sul piatto grevole e avviare la cottura.Al segnale acustico, gir are il cibo.A cottura ultimata, toglier e dal micro orde e lasdar riposare per drca 3 min.
Gratin	0,5-1,5 kg ^1) (100 g)Piatto per gra fin		Per “Gratin”, vedere le ricette.1) Pe so totale degli ingredienti.

6.2 Tabelle scongelamento automatico

Scongelare Automatica	Quantità (Unità di incremento)/ Utensili	PulsanteProcedimento
Carne/pesce/pollame(Pesci interi, tranci di pesce, filetti di pesce, cosce di pollo, petti di pollo, carne macinata, bistecche, braciole, hamburger, salsicce)	0,2-0,8 kg (100 g) Piatto	Disporre il tutto su un piatto al centro del piatto rotante.Quando il forno si blocca e viene emesso un segnale acustico, girar la carne, quindi risistemare e separare. Proteggete le parti sottili i punti caldi con fogli d'alluminio.Terminata l'operazione, avvolgere nella stagnola e lasciare riposare per 15-45 minuti, fino al completo scongelamento.Carne macinata: Quando il forno si arresta e viene emesso il segnale acustico, rigirate il cibo. Se possibile, rimuovete le parti scongelate.Non idoneo per polli interi.
Pane 0,1-1,0 kg (100 g)	Piatto	Distribuire in una pirofila al centro del piatto girevole. Fino a 1,0 kg distribuire direttamente sul piatto girevole.Al segnale acustico, girare, ridisporre e togliere le fette scongelate.Dopo lo scongelamento, coprire con la pellicola di alluminio e lascia riposare per 5 -15 min, fino a scongelamento ultimato.

• Gli alimenti refrigerati vengono cotti da 5 °C, gli alimenti surgelati vengono cotti da -18 °C.
• Indicare il peso del cibo, escludendo il peso del contenitore.
• Per alimenti il cui peso è superiore od inferiore ai valori indicati nella tabella per la cottura in automatica, usare programmi manuali.
• La temperatura finale dipende dalla temperatura iniziale. Controllare che il cibo mantenga il calore a fine cottura.
• Al termine della cottura nelle funzioni Microonde/Grill/Cottura combinata potrà avviarsi la ventola.
• Bistecche e braciole dovrebbero essere congelati in uno strato.

• La carne macinata deve essere congelata in spessori sottili.
- Girare e mettere tra le singole porzioni scongelate un foglio liscio di stagnola.
- Il pollame va cucinato immediatamente dopo lo scongelamento.

6.3 Ricette per la cottura automatica

Spiedini di carne

3 fetta

300 g di lombata di maiale, a tocchetti

60 g di pancetta striata

75 g cipolle, tagliate in quattro

150 g pomodori, tagliati in quattro

100 g di peperone verde, a dadini

3 CM olio

2 CU paprica

sale

1 CU pape di Caienna

1 CU salsa Worcestershire

Filetto di pesce gratinato

0,6 kg	0,9 kg	1,2 kg
270 g	400 g	540 g	filetti de pesci
120 g	180 g	240 g	di porro (affettato)
25 g	35 g	50 g	cipolla (tagliare finemente)
60 g	90 g	120 g	carote (grattugiate)
10 g	15 g	20 g	burro o margarina
			sale, pepe e noce moscata
1 CM	1^1/2_CM	2 CM	succo di limone
60 g	90 g	120 g	di panna
60 g	90 g	120 g	Gouda (grattugiato)

Gratin di pesce all'italiana

0,6 kg 0,9 kg 1,2 kg
260 g 390 g 520 g filetti de pesci
12 CM 1 CM 112 CM	succo di limone
12 CM 1 CM 112 CM	burro di accuiughe
30 g 45 g 60 g Gouda (grattugiato)
	sale e pepe
180 g 270 g 360 g pomodori
1 CM 112 CM	2 CM erbe miste tritate
110 g 165 g 220 g Mozzarella
12 CM 34 CM 1 CM basilico (tritato)

1. Infilare i pezzetti di carne e di verdure, alternandoli, su 3 spiedini di legno.
2. Aggiungere le spezie all'olio e spennellare i kebab.

3. Mescolare l'olio con gli aromi e pennellarlo sugli spiedini. Disporre gli spiedini sulla rastrelliera e lasciarli cuocere COTTURA AUTOMATICA, "Spiedini di carne".

4. Mettere in una casseruola le verdure, il burro e le spezie e mescolare bene. Cuocere per 2-6 min a 800 W, a seconda del peso.

5. Lavare e asciugare il pesce, spruzzarlo con il limone e salare.
6. Unire la panna alle verdure e aggiungere ancora sale, pepe e noce moscata.
7. Porre metà delle verdure in un piatto ovale da gratin, collocarvi sopra il pesce e coprire con la parte restante delle verdure.
8. Distribuirvi il Gouda, collocare sul piatto girevole e cuocere in modalità COTTURA AUTOMATICA, "Filetto di pesce gratinato".

9. A fine cottura, lasciar riposare per ca. 5 min.

10. Lavare e asciugare il pesce, cospargerlo con il succo di limone, salare e ungere con il burro all'acciuga.

11. Collocare su un piatto ovale per gratin.
12. Cospargere il pesce con il formaggio Gouda.
13. Disporre i pomodori sopra il formaggio.
14. Aggiungere sale, pepe e le erbe miste.
15. Sgocciolare la Mozzarella, tagliarla a fettine e distribuirla sul pomodoro. Cospargere di basilico.
16. Collocare la pirofila per gratin sul piatto girevole e cuocere in modalità COTTURA AUTOMATICA, "Filetto di pesce gratinato".
17. A fine cottura, lasciar riposare per ca. 5 min.

ITALIANO 23

Spinaci gratin

0,5 kg 1,0 kg 1,5 kg

150 g 300 g 450 g spinaci(scongalato,scolato)

15 g 30 g 45 g cipolla (tagliarefinemente)

sale, pepe, nocemoscata

5 g 10 g 15 g di burro omargarina (perimburrare lapirofila)

150 g 300 g 450 g patate cotte(affettate)

35 g 75 g 110 g prosciutto cotto(tagliarefinemente)

50 g 100 g 150 g crème fraîche(panna)

1 2 3 uovo

40 g 75 g 115 g formaggio(grattugiato)

Patate-zucchine gratinate
0,5 kg 1,0 kg 1,5 kg
5 g 10 g 15 g di burro o margarina (per imburrare la pirofila)
200 g	400 g	600 g patate lesse (affettate)
115 g	230 g	345 g zucchine (affettate)
75 g	150 g	225 g crème fraîche (panna)
1	2	3 uovo
12 1	2	spicchio d'aglio (schiacciato)
		sale e pepe
40 g 80 g	120 g Gouda (grattuggiato)
10 g 20 g 30 g semi di girasole

1. Mescolare gli spinaci con la cipolla e insaporire con sale, pepe e noce moscata.
2. Ungere lo stampo. Disporre le patate, prosciutto e gli spinaci a strati alterni. L'ultimo strato dovrà essere di spinaci.
3. Sbattere le uova con la crème fraîche, aggiungere sale e pepe e versare sopra il gratin.
4. Cospargere il gratin con formaggio.
5. Collocare sul piatto girevole e cuocere in modalità COTTURA AUTOMATICA, "Gratin".

6. A fine cottura, lasciar riposare per ca. 5-10 min.

7. Ungere il recipiente e disporre a strati alternati patate e zucchine tagliate a fette.

8. Sbattere le uova con la crème fraîche, aggiungere sale, pepe e aglio e versare sopra il gratin.
9. Cospargere il gratin di formaggio Gouda.
10. Completare con i semi di girasole.
11. Collocare sul piatto girevole e cuocere in modalità COTTURA AUTOMATICA, "Gratin".
12. A fine cottura, lasciar riposare per ca. 5-10 min.

6.4 Schede cottura

Riscaldamento di cibi e bevande

Bevanda/Cibo	Quantità-g/ml-	Regol-azione	PotenzaLivello	Durata-Min-	Suggerimenti
Latte, 1 tazza 150 Micro			800 W 1		non coprire
Acqua, 1 tazza6 tazze1 zuppiera	1509001000	MicroMicroMicroMicro	800 W800 W800 W	1-210-1211-13	non coprinenon coprinenon coprire
Piatto pronto(verdure, carne econtorno)	400 Micro		800 W 3-6		aggiungere una spruzzatad'acqua all'intingolo, copriree mescolare di tantoin tanto
Stufato/zuppe 200 Micro			800 W 1-2		coprire, mescolare dopo ilriscaldamento
Verdure 500 Micro			800 W 4-5		aggiungere eventualmenteun po’ d'acqua a metàriscaldamento mescolare
Carne, 1 fetta ^1)	200 Micro		800 W 3-4		coprire, cospargere con unpo’ di intingolo
Filetto di pesce ^1)	200 Micro		800 W 2-3		coprire
Dolce (torta),1 fetta	150 Micro		400 W 12		adagiare su una gratella perdolci
Omogeneizzati,1 vasetto	190 Micro		400 W 1		togliere il coperchio, ariscaldamento ultimatomescolare e controllare latemperatura
Per sciogliere ilburro o lamargarina ^1)	50 Micro		800 W 12		coprire
Per sciogliereil cioccolato	100 Micro		400 W 2-3		mescolare di tanto in tanto

1) temperatura di frigorifero

ITALIANO

Scongelamento

Alimenti	Quantità -g/ml-	Regolazione	Potenza Livello	Durata -Min-	Suggerimenti	Tempo di attesa -Min-
Spezzatino	500 Micro	240 W		8-12	a metà scongelamento mescolare e separare i pezzi di carne	10-15
Torta, 1 fetta	150 Micro	80 W		2-5	adagiare su un piatto per dolci	5
Frutta: fragole, lamponi, ciliegie, prugne	250 Micro	240 W		4-5	collocarle l'una di fianco all'altra e a metà scongelamento voltarle	5

Scongelamento e cottura

Alimenti	Quantità -g/ml-	Regolazione	Potenza Livello	Durata -Min-	Suggerimenti	Tempo di attesa -Min-
Filetto di pesce	300	Micro 800 W	10-12	coprire 2
Piatto pronto	400	Micro 800 W	9-11	coprire, mescolare dopo 6 minuti		2
Broccoli/ Piselli	300	Micro 800 W	7-9	aggiungere 3-5cucchiai d'acqua, coprire, girare di tanto in tanto durante la cottura		2
Verdura mista	500	Micro 800 W	11-13	aggiungere 3-5cucchiai d'acqua, coprire, girare di tanto in tanto durante la cottura		2

Cottura, grigliatura e gratinatura

Alimenti	Quantità -g/ml-	Regolazione	Potenza Livello	Durata -Min-	Suggerimenti	Tempo di attesa -Min-
Broccoli/ Piselli	500 Micro 800 W			9-11	aggiungere 4-5 cucchiai d'acqua, coprire, girare di tanto in tanto durante la cottura	-
Carote 500 Micro 800 W				10-12	tagliare a rondelle, coprire, aggiungere 4-5 cucchiai d'acqua, coprire, girare di tanto in tanto durante la cottura	-
Arrosto (maiale, vitello, agnello)	1000 Micro Dual Grill Micro Dual Grill		800 W 400 W 560 W 400 W	13-16 6-81) 10-12 3-5	condire a piacere, collocare in una pirofila a bordi bassi, girare dopo1)	10
Roastbeef (media cottura)	1000 Micro Dual Grill Micro Dual Grill		560 W 400 W 560 W 400 W	7-10 7-81) 4-5 5-7	condire a piacere, collocare in una pirofila a bordi bassi, girare dopo1)	10
Cosce di pollo	200 Dual Grill Grill		400 W	5-61) 6-8	condire a piacere, collocare sulla griglia con il lato della pelle rivolto verso il basso, girare dopd)	3
Costate di manzo, 2 a cottura media	400 Grill Grill			13-151) 6-8	collocare sulla griglia, ruotare dopd), condire dopo la cottura al grill
Cottura di sformati	Grill			5-7	collocare la pirofila sulla griglia
Croque Monsieur	1 fetta Grill			6-9	tostare il pane, spalmarvi il burro e disporvi una fetta di prosciutto cotto, una fetta di ananas e una fetta di formaggio
Pizza 300 Micro			400 W Dual Grill	8 3	rimuovere la confezione, collocare sulla griglia. È possibile cuocere fino a 4 pizze. Per ottenere sempre risultati ottimali, prima di cuocere la 5. pizza, non utilizzare il forno per 1 min e 30 sec

I tempi forniti sono puramente indicativi e possono variare a seconda della temperatura di congelamento, della consistenza e del peso dei cibi.

7. MANUTENZIONE E PULIZIA

ATTENZIONE!

NON UTILIZZARE SU NESSUNA PARTE DEL FORNO DETERGENTI PER FORNI COMMERCIALI, GETTI A VAPORE, ABRASIVI, DETERGENTI RUVIDI O CHE CONTENGONO IDROSSIDO DI SODIO NÉ SPUGNE ABRASIVE.

PULISCA IL FORNO A INTERVALI NORMALI E RIMUOVA TUTTI I RESIDUI DI ALIMENTI. Se il forno non viene mantenuto pulito, la superficie potrebbe deteriorarsi compromettendo la durata dell'apparecchio e comportando possibili situazioni di rischio.

Non usate detergenti spray all'interno del forno.

Ad intervalli regolari, riscaldare il forno usando il grill, poiché gli schizzi di cibi o di olio possono causare la formazione di fumo e cattivi odori.

Piatto rotante e supporto

Togliete dal forno il piatto rotante e il supporto e lavateli. Con acqua leggermente saponata. Asciugateli con un panno morbido. Sia il piatto rotante sia il supporto possono essere lavati nella lavapiatti.

Esterno del forno a microonde

L'esterno del forno può essere facilmente pulito con acqua saponata. Non mancate di togliere il sapone ed asciugare il forno a microonde con un panno morbido ed asciutto.

Pannello di contollo

Aprire innanzittutto lo sportello in modo da disattivare il pannello di controllo. Eseguire le operazioni di pulizia del pannello di controllo con attenzione. Usando un panno, inumidito soltanto con acqua, strofinate delicatamente il pannello finché non diventa pulito. Evitate di usare troppa acqua. Non usate detergenti corrosivi.

Interno del forno

Per la pulizia: togliete ogni tipo di sporco con un panno morbido o spugna subito dopo l'uso a forno ancora caldo. Per lo sporco più difficile, usate un detergente dolce e pulite più volte con un panno umido finché tutto lo sporco non sarà rimosso. Non rimuovere la copertina della guida.

Controllate che sapone ed acqua non penetrino attraverso i fori nelle pareti, perché possono causare danni al forno.

Sportello

Pulire spesso la porta da entrambi i lati, la guarnizione della porta e le superfici della guarnizione, utilizzare un panno umido per togliere lo sporco. Non utilizzare detergenti abrasivi o raschietti di metallo appuntiti per pulire il vetro del forno in quanto possono graffiare la superficie e, di conseguenza, danneggiare il vetro.

Griglia

Si consiglia di lavare le griglia con detersivo per piatti diluito e di asciugarle. Le griglia possono anche essere lavate nella lavastoviglie.

IMPORTANTE!

Non utilizzare getti a vapore.

8. COSA FARE SE

Sintomo Controlli/suggerimenti . . .
Il forno a microonde non funziona correttamente?	I fusibili all'interno del portafusibili funzionino correttamente.Non sia avvenuta un'interruzione di corrente.Se i fusibili continuano a saltare, contattare un elettricista qualificato.
La funzione microonde non funziona?	Lo sportello sia chiuso correttamente.Le guarnizioni e la superficie dello sportello siano pulite.Il pulsante START/+30 sia stato premuto.
Il piatto rotante non gira?	Il supporto del piatto rotante sia correttamente collegato alla trasmission.Il vasellame non si estenda oltre il piatto rotante.Gli alimenti inseriti non si estendano oltre il bordo del piatto rotante impedendone la rotazione.Non sia presente nulla nel vano sottostante il piatto rotante.
Il forno a microonde non si spegne?	Isolare l'apparecchio dal portafusibili.Contattare un servizio di assistenza autorizzata ELECTROLUX.
La luce interna non funziona?	Rivolgersi a un servizio di assistenza autorizzata ELECTROLUX La lampadina interna può essere sostituita esclusivamente da manutentori autorizzati ELECTROLUX.
Occorre più tempo per gli alimenti?	Impostare un tempo di cottura più lungo (quantità doppia = quasi tempo doppio) oppure.Se il cibo risulta più freddo del solito, farlo ruotare di tanto in tanto, oppure.Impostare un livello di potenza superiore.

9. INSTALLAZIONE

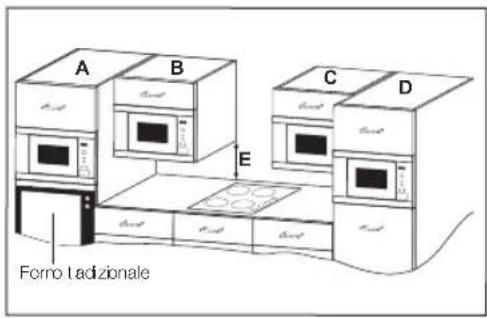

Il forno a microonde può essere inserto nella posizione A, B, C o D:

Posizione	Dimensioni nicchia
	L	P	A
A 560 x 550 x 360
B+C 560 x 300 x 350
	560 x 300 x 360
D 560 x 500 x 350
	560 x 500 x 360

Misure in (mm)

9.1 Installazione dell'elettrodomestico

1. Rimuovere l'imballo e verificare l'eventuale presenza di danni sull'apparecchio.
2. Questo forno è progettato per essere inserito, in versione standard, all'interno di una colonna forno alta 360 mm. Nel caso si debba inserirlo in una colonna forno alta 350 mm: Svitare e rimuovere i 4 piedini dal fondo del forno. Sono presenti 3 piedini alti e 1 piedino basso. Sostituire i 3 piedini alti con quelli forniti nel pacchetto accessori. Non sostituire il piedino basso.

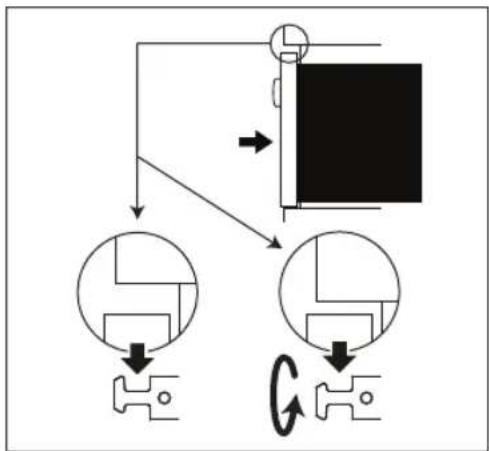

3. Fermare i ganci di fissaggio al mobile della cucina facendo riferimento al foglio di istruzioni e allo schema forniti.

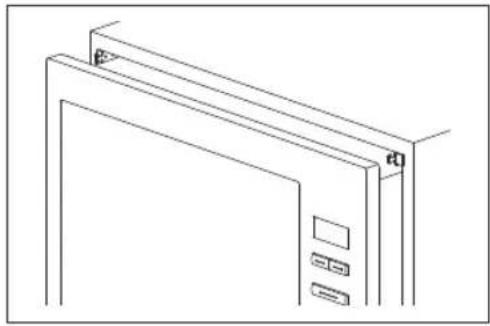

4. Inserire l'elettrodomestico nel mobile della cucina lentamente e senza forzare. L'elettrodomestico dovrebbe essere sollevato sopra i ganci di fissaggio e quindi abbassato fino a raggiungere la posizione corretta. In caso di interferenza durante l'inserimento, il gancio è reversibile. Il telaio anteriore del forno dovrebbe poggiare contro l'apertura anteriore del mobile senza lasciare spazi.

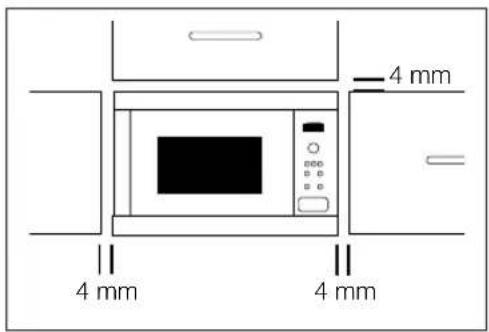

5. Accertarsi che l'apparecchio si trovi in posizione stabile e non inclinata. Verificare che tra lo sportello superiore della colonna forno e la parte alta della struttura del forno vi sia uno spazio di 4 mm. (vedi diagramma.)

9.2 Utilizzo sicuro dell'apparecchio

Qualora il forno a microonde venga installato in posizione B o C:

• La colonna forno deve essere almeno 500 mm sopra il piano di lavoro (E) e il forno non deve essere installato direttamente sul piano di cottura.

• Il presente apparecchio è stato testato e approvato esclusivamente per l'utilizzo in prossimità di gas domestico, piastre elettriche e piastre a induzione.

• Tra il piano cottura e il forno a microonde deve essere lasciato uno spazio sufficiente per evitare il surriscaldamento del forno a microonde, della colonna forno e degli accessori circostanti.

• Non accendere il piano cottura senza la presenza di pentole mentre il forno a microonde è in funzione.
• E' necessario prestare particolare attenzione durante il contemporaneo funzionamento del forno a microonde e del piano cottura.

IMPORTANTE!

Montare il forno in modo che la sua parte inferiore si trovi almeno 85 cm sopra il pavimento. E' importante accertarsi che

l'installazione di questo prodotto sia conforme alle istruzioni riportate nel presente manuale d'uso e alle istruzioni di installazione fornite dai produttori di forni tradizionali.

9.3 Collegare l'apparecchio alla rete

- La presa elettrica deve essere facilmente accessibile per consentire il rapido scollegamento dell'unità in caso di emergenza. Oppure deve essere possibile isolare il forno dall'alimentazione inserendo un interruttore nell'impianto in conformità con le norme impiantistiche.

• La presa non deve essere posizionata dietro la colonna forno.

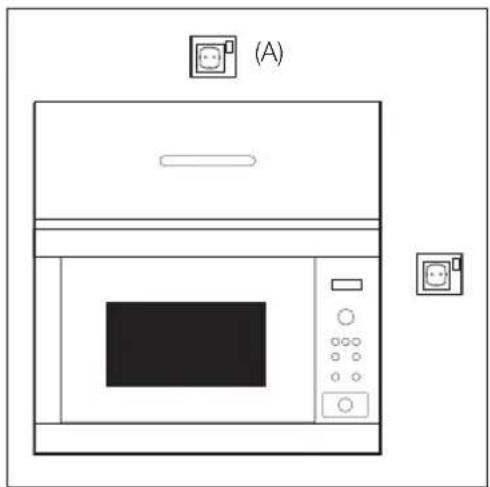

• La posizione migliore è sopra la colonna forno, vedi (A).
• Collegare l'elettrodomestico a corrente alternata monofase 230 V/50 Hz mediante una presa di terra correttamente installata. La presa deve essere fusa con un fusibile 16 A.
• Il cavo di alimentazione può essere sostituito esclusivamente da un elettricista.
• Prima dell'installazione legare un pezzo di corda al cavo di alimentazione per agevolare il collegamento al punto (A) durante l'installazione dell'apparecchio.
• Durante l'inserimento dell'apparecchio all'interno della colonna forno a fianchi alti NON schiacciare il cavo di alimentazione.
  • Non immergere il cavo di alimentazione o la spina in acqua o in altro liquido.

ITALIANO

9.4 Connessioni elettriche

ATTENZIONE!

IL PRESENTE APPARECCHIO DEVE ESSERE COLLEGATO A TERRA

Se la spina collegata all'apparecchio non è idonea al tipo di presa, è necessario contattare l'assistenza autorizzata ELECTROLUX.

Il costruttore declina qualsiasi responsabilità in caso di mancata osservanza di questa misura di sicurezza.

10. DATI TECNICI

Tensione della linea CA 230 V, 50 Hz, monofase
Fusibile/interruttore linea di distribuzione Minimo 16 A
Potenza CA richiesta: Microonde	1,25 kWGrill 1,00 kWMicroonde/Grill 2,2 kW
Potenza sviluppata: Microonde	800 W (IEC 60705)Grill 1000 W
Frequenza microonde 2450 MHz	1) (Gruppo 2/Classe B)
Dimensioni esterne: MQ817G 594 mm (L) x 371 mm (A) x 316 mm (P)
Dimensioni interne 285 mm (L) x 202 mm (A) x 298 mm (P)	2)
Capacità del forno 17 litres	2)
Piatto rotante ø 272 mm, vetro
Peso circa. 16,2 kg
Lampada forno 25 W/240-250 V

1) Il Prodotto soddisfa i requisiti della norma europea EN55011. In conformità a tale norma, questo prodotto è classificato come apparecchiatura appartenente al gruppo 2 classe B.

Gruppo 2 significa che l'apparecchiatura genera energia in frequenza radio sotto forma di radiazioni elettromagnetiche per il riscaldamento dei cibi.

Apparecchiatura di Classe B significa che l'apparecchiatura può essere utilizzata in ambienti domestici.

2) La capacità interna è calcolata misurando larghezza, profondità e altezza massima.

Lo spazio a disposizione per gli alimenti è inferiore e dipende dagli accessori inseriti.

Questo apparecchio è conforme ai requisiti delle direttive 2004/108/EC, 2006/95/EC, 2009/125/EC e 2011/65/EU.

NEL QUADRO DELLA NOSTRA POLITICA DI MIGLIORAMENTO CONTINUO, LE SPECIFICHE TECNICHE POSSONO ESSERE MODIFICATE SENZA COMUNICAZIONE PREVENTIVA

11. INFORMAZIONIAMBIENTALI

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CONTENTS

1. SAFETY INFORMATION 33
2. PRODUCT DESCRIPTION 39
3. CONTROL PANEL 41
4. BEFORE FIRST USE 42
5. OPERATION 44
6. PROGRAMME CHARTS....50
7. CARE AND CLEANING....56
8. TROUBLESHOOTING....57
9. INSTALLATION 58
10. TECHNICAL INFORMATION....60
11. ENVIRONMENT CONCERNS 60
