MANUALE UTENTE MQ 50 RCF

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del dispositivo).

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• Il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;

• il diffusore non è più integro (a causa di urti / incendio).

• Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la tensione dalla linea diffusori e poi scollegare il diffusore.

• Non collegare a questo diffusore apparecchi ed accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. PERDITA DELL'UDITO

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.
2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D'USO

• Collocare il diffusore lontano da fonti di calore.
  • Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

INTRODUZIONE

La sezione elettroacustica del settore ricerca e sviluppo RCF ha lavorato assieme ad architetti e installatori al progetto Monitor Q. L'ambizioso obiettivo qui raggiunto è stato quello di creare una linea di diffusori acusticamente eccellenti, ma anche in grado di rappresentare delle vere e proprie soluzioni alle esigenze di sonorizzazione di ambienti privati, commerciali e pubblici, esigenze spesso dettate da vincoli architettonici e installativi.

Ogni modello dellaserie Q rappresenta la soluzione ad una esigenza di sonorizzazione per ambienti commerciali, pubblici e privati quali la diffusione di parlato e musica in uffici, bar & ristoranti, hotel, luoghi ricreativi, parchi a tema, centri commerciali. I diffusorMonitor Q sono anche adatti per essere impiegati in sistemi multimediali. Sono equipaggiati con trasformatore di linea per sistemi a tensione costante ma utilizzabili in modo estremamente flessibile anche a bassa impedenza, disponendo di connessione a 16 Ohm.

I diffusori Monitor Q sono quindi facili da installare, garantiscono una resa audio superiore, consentono spesso la riduzione dei punti di installazione e si inseriscono in ogni contesto di arredamento grazie anche all'impatto estetico sempre discreto dovuto ad accorgimenti progettuali tesi a contenere gli ingombri e la sporgenza da parete o soffitto. Grazie al family-look che li caratterizza diversi modelli Monitor Q possono coesistere all'interno di ambienti che richiedono/impongono l'utilizzo di diverse soluzioni installative.

I diffusori della serie Monitor Q sono disponibili nelle tinte bianco e silver, alcuni anche in grigio antracite. Possono essere sovra-tinteggiati per adattarsi a qualsiasi tipo di finitura.

DIFFUSORE MONITOR PER INSTALLAZIONE A DIRETTIVITÀ COSTANTE

L' MQ 50 è un diffusore monitor da installazione. Si tratta di una cassa acustica a 2 vie con woofer da 5" e tweeter a cupola caricato su guida d'onda per assicurare intelligibilità e corretta dispersione del suono su un ampio angolo di copertura.

Ha supporto integrato che lo rende facile da installare e ne consente il montaggio aderente alla parete limitandone la sporgenza.

L'esclusivo sistema di fissaggio ideato per il modelMQ 50 permette all'installatore di montare la staffa di fissaggio a muro e di effettuare le connessioni elettriche durante la stessa fase di pre-installazione; successivamente, a fine lavori, l'MQ 50 viene posizionato, orientato e collegato senza l'impiego di attrezzi, semplicemente con un "click".

COLLEGAMENTI

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore verificare attentamente la correttezza dei collegamenti, per evitare che cortocircuiti accidentali possano dare luogo a scintille elettriche. Il diffusore può essere collegato a linee audio a tensione costante a 70 V o 100 V oppure ad impedenza costante (commutatore rotativo posizionato su 16 Ohm).

1. Ruotare il commutatore rotativo indicato in fig. 1 in modo da selezionare la tensione della linea e la potenza da diffondere
2. Collegare il conduttore nero del diffusore al conduttore "negativo" (-) della linea audio, che fa capo al morsetto dell'amplificatore contrassegnato con 0 o COM.
3. Collegare l'altro conduttore del diffusore, al conduttore "positivo" (+) della linea audio.

4. Effettuare le connessioni tenendo in considerazione le seguenti indicazioni (fig.2, tensione costante).

5. la tensione d'ingresso selezionata sul diffusore deve corrispondere con la tensione selezionata sull'uscita dell'amplificatore.

6. la somma delle potenze di utilizzo di tutti i diffusori collegati alla linea audio non deve superare quella dell'amplificatore.
7. per garantire una corretta riproduzione audio effettuare un collegamento "in fase", che consiste nel fare corrispondere le polarità +/- dell'uscita dell'amplificatore con le polarità +/- dell'ingresso del trasformatore.

Quando due diffusori riproducono le medesime frequenze ma con differenze di fase, esiste la possibilità che tali frequenze si annullino. Spesso negli impianti di sonorizzazione i diffusori vengono collocati in posizioni fra loro adiacenti, e le onde sonore prodotte interagiscono fra loro; se un diffusore viene collegato in modo errato, ossia viene invertita la polarità dei conduttori della linea audio, i segnali audio vengono diffusi con differenze di fase, e la corretta riproduzione viene quindi compromessa.

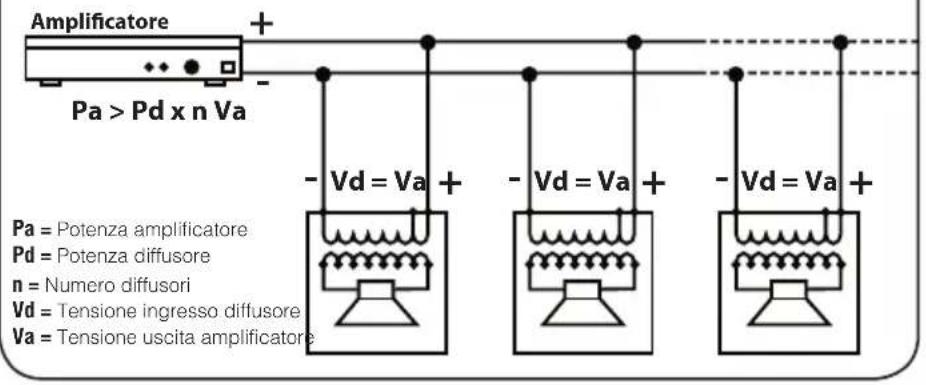

Fig. 2

Amplificatore Pa > Pd x n Va - Vd = Va + - Vd = Va + - Vd = Va + Pa = Potenza amplificatore Pd = Potenza diffusore n = Numero diffusori Vd = Tensione ingresso diffusore Va = Tensione uscita amplificatore

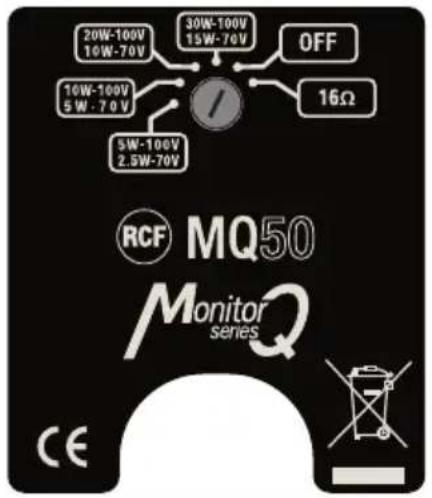

Fig. 1

20W-100V 10W-70V 30W-100V 15W-70V OFF 16Ω 10W-100V 5W-70V 5W-100V 2.5W-70V RCF MQ50 Monitor series CE

CAVI D'INGRESSO

Per il collegamento del diffusore utilizzare dei cavi aventi un'adeguata sezione. Maggiore è la distanza fra l'amplificatore ed il diffusore, maggiore dovrebbe essere la sezione dei cavi di collegamento per limitare le perdite di segnale lungo la linea. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi, e compromettano il buon funzionamento dell'impianto audio, i cavi per diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici, o a linee audio a basso livello (es. livello LINEA).

Per facilitare il collegamento "in fase" del diffusore, utilizzare cavi bipolari aventi una marcatura che ne distingua le polarità (es. isolante di colore diverso, conduttori di colore diverso, ecc.).

Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettrici circostanti, utilizzare cavi con i conduttori intrecciati fra loro.

IMPORTANT NOTES

ISTRUZIONI DI INSTALLAZIONE

Si raccomanda di eseguire un'installazione sicura del diffusore, controllando che la superficie di fissaggio abbia una resistenza e solidità tale da supportare il peso del diffusore, in modo da evitare cadute che potrebbero compromettere l'incolumità di persone o strutture.

L'installazione dell'accessorio si articola nei punti seguenti (vedi disegno):

Utilizzando tasselli e viti appropriati (non forniti), fissare il supporto nel punto prescelto sulla parete. I tasselli da utilizzare devono essere accuratamente scelti in base al tipo di parete (cartongesso, mattoni forati, mattoni pieni, calcestruzzo, ecc.).

INSTALLATION INSTRUCTIONS

• Inserire il cavo attraverso il supporto
• Effettuare il collegamento alla linea proveniente dall'amplificatore
• Montare il supporto a parete utilizzando viti diametro max. 5 mm (non fornite).
  Nota: a pag. 13 è disponibile una dima di foratura. Il cavo di sicurezza a corredo va fissato ad una delle quattro viti del supporto.

② Inserire il diffusore sul supporto a muro. Utilizzando la vite fornita a corredo S ancorare l'altra estremità del cavo di sicurezza al diffusore come mostrato in figura.
② Insert the loudspeaker onto the wall-mounting accessory. Anchor the other safety cable end to the loudspeaker by using the supplied screw Ⓐ, as shown in the figure.

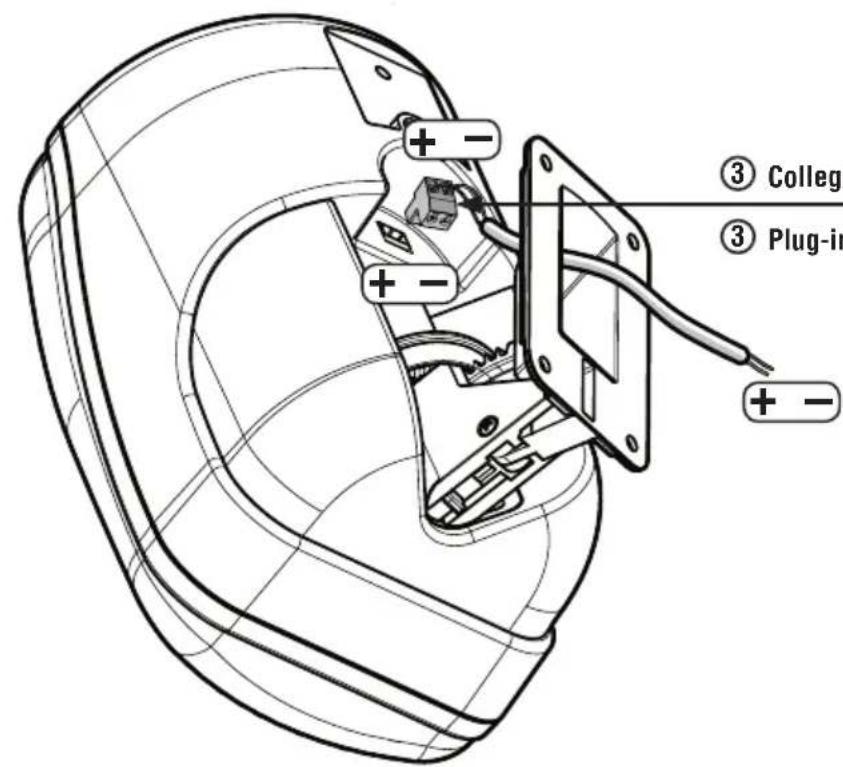

③ Collegare il connettore al diffusore.
③ Plug-in the terminal into the speaker.

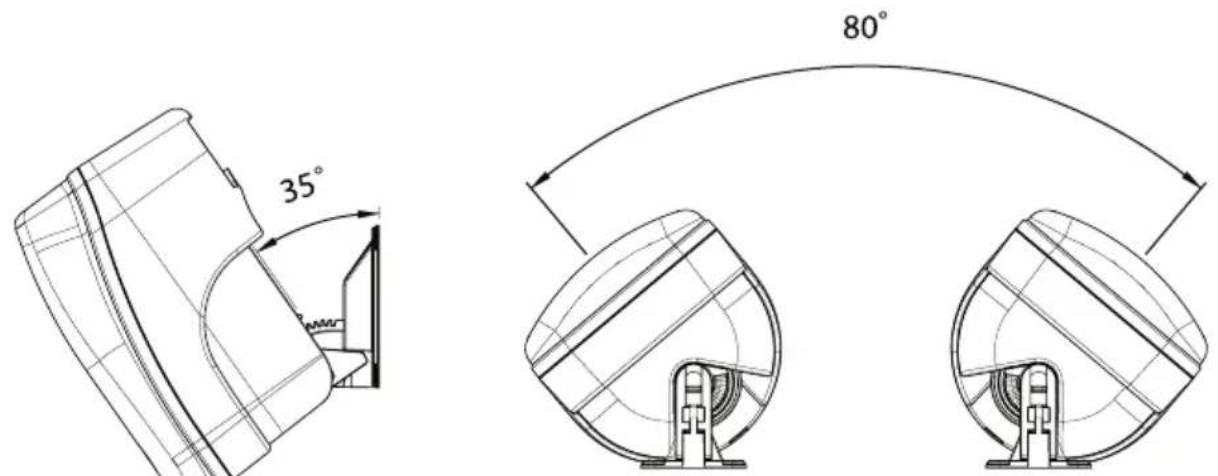

35° 80°

④ Orientare il diffusore nella posizione desiderata.
④ Aim the loudspeaker to get the desidered position.

⑤ Assicurarsi che il dente di regolazione dell'angolo verticale corrispondente all'inclinazione prescelta sia inserito a fondo nella sede Ⓐ circolare.

⑥ Bloccare quindi il diffusore nella posizione voluta spostando la leva B in direzione del diffusore.

Per modifi care l'orientamento o rimuovere il diffusore, spostare la leva® in direzione del supporto.

installazione/installation

TECHNICAL SPECIFICATION

MQ50

Type Of Speaker: Two way Bass reflex

Speaker: ____ woofer 5" - tweeter 0.75" dome
