P 5228-L - Altoparlante RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore passivo a due vie
Marca	RCF
Modello	P 5228-L
Dimensioni (L x A x P)	268 x 566 x 250 mm
Peso	14 kg
Impedenza	8 Ω
Potenza massima in ingresso (RMS)	500 W
Potenza massima in ingresso (Picco)	2000 W
Potenza amplificatore consigliata	1000 W
Sensibilità (1W, 1m)	98 dB
SPL massimo (1m)	131 dB
Risposta in frequenza (-10 dB)	80 Hz - 20 kHz
Risposta in frequenza (-3 dB)	100 Hz - 20 kHz
Angoli di copertura	90° (o) x 20° (v)
Frequenza di crossover	1.3 kHz
Driver delle basse frequenze	2 x 8" woofer (bobina da 2.5")
Driver delle alte frequenze	2 x 1" driver a compressione (diaframma da 1.75")
Materiale del cabinet	Polietilene rotostampato, grigio
Griglia	Alluminio perforato con tessuto idrorepellente
Connettore di ingresso	Amphenol a 4 poli
Inserti per il montaggio	4 x M8
Accessori inclusi	Staffa a U, bulloni M8, distanziatori, rondelle, viti autofilettanti, guarnizione del driver
Grado di protezione	IP55 (con guarnizione per uso esterno)
Requisiti di installazione	Installazione professionale richiesta; utilizzare solo punti di montaggio dedicati
Precauzioni di sicurezza	Non collegare mai quando l'amplificatore è acceso; evitare l'esposizione ad alti SPL; usare protezioni auricolari

Domande frequenti - P 5228-L RCF

Qual è la potenza gestita dal P 5228-L?

Il P 5228-L gestisce 500 W RMS e 2000 W di picco. La potenza dell'amplificatore consigliata è 1000 W.

Questo diffusore può essere utilizzato all'aperto?

Sì, il diffusore può raggiungere la protezione IP55 aggiungendo la guarnizione inclusa ai driver delle alte frequenze. Questa modifica deve essere eseguita da un installatore professionista.

Che tipo di connettori utilizza?

Il diffusore utilizza un connettore Amphenol a 4 poli per l'ingresso e l'uscita parallela. Il cavo deve essere intrecciato con una sezione di 1,5–2,5 mm².

Il diffusore è adatto per l'installazione in array?

Sì, il P 5228-L è progettato per l'installazione in array o cluster utilizzando accessori opzionali. Fare riferimento al manuale utente degli accessori per i dettagli.

Quali sono le dimensioni e il peso?

Le dimensioni sono 268 x 566 x 250 mm (larghezza x altezza x profondità) e il peso è 14 kg.

Come ottenere la protezione IP55?

Per ottenere IP55, rimuovere la griglia frontale, staccare i driver a tromba, aggiungere la guarnizione fornita a ciascun driver, quindi riassemblare. Questo deve essere fatto da un installatore qualificato.

Qual è la potenza dell'amplificatore consigliata?

La potenza dell'amplificatore consigliata è 1000 W con impedenza 8 Ω. L'impedenza totale del diffusore non deve essere inferiore all'impedenza di uscita dell'amplificatore.

Ha una garanzia?

I dettagli della garanzia non sono inclusi nel manuale. Contattare RCF S.p.A. o il rivenditore autorizzato per informazioni sulla garanzia.

Posso pulire la griglia con solventi?

No, non utilizzare solventi, alcol, benzene o altre sostanze volatili per la pulizia. Usare un panno asciutto o un detergente delicato se necessario.

Perché è importante la fase del diffusore?

Rispettare la fase del diffusore (polarità) garantisce una corretta riproduzione del suono, specialmente quando più diffusori sono installati adiacenti. Una fase errata può causare cancellazione e scarse prestazioni.

MANUALE UTENTE P 5228-L RCF

AVVERTENZE PER LA SICUREZZA pag.4

DESCRIZIONE pag.6

INSERIMENTO DELLA GUARNIZIONE pag.6

INSTALLAZIONE DI UN SINGOLO DIFFUSORE pag.7

INSTALLAZIONE A CLUSTER pag.8

COLLEGAMENTO pag.8

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA pag.9

DATI TECNICI pag.10

INDEX

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato implementato della guarnizione interna sui driver per ottenere un grado di protezione IP 55.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando l'amplificatore è acceso.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• il diffusore non funziona (o funziona in modo anomalo);
  • il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;

• il diffusore non è più integro (a causa di urti / incendio).

• Nel caso che dal diffusore provengano odori anomali o fumo, spegnere immediatamente l'amplificatore relativo alla linea e poi scollegare il diffusore.

• Non collegare a questo diffusore apparecchi ed accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
2. Perdita dell'udito
   L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.
   Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.
3. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.
4. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
5. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettromagnetici circostanti) ed un isolamento idoneo.
6. Non collegare ingressi a bassa impedenza (8 Ω) a linee a tensione costante (es. 100 V).
7. Collocare il diffusore lontano da fonti di calore.
8. Nel funzionamento a bassa impedenza, non sovraccaricare il diffusore con una potenza eccessiva.
9. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

DESCRIZIONE

I diffusori acustici "serie P" fanno parte della linea "RCF ACUSTICA" per installazione fissa al chiuso. Si tratta di diffusori a 2 vie efficienti con un ampio angolo di copertura ed un'alta potenza nominale d'ingresso. Il modello P 5228 può anche essere installato all'aperto (con grado di protezione IP 55) dopo una particolare predisposizione descritta nella sezione seguente "Inserimento della guarnizione".

I corpi sono costruiti in resina plastica resistente ai raggi UV e la loro forma ne permette sia l'installazione di un singolo diffusore sia la realizzazione di "cluster" (gruppo di diffusori allineati) tramite accessori opzionali. La griglia di protezione è in alluminio perforato con un rivestimento interno in tessuto impermeabile di poliuretano espanso a celle aperte. Ogni corpo è inoltre equipaggiato con 4 inserti M8 ed una staffa a "U"; il logo frontale è in alluminio ed è girabile. Il collegamento all'amplificatore è effettuato tramite un connettore a tenuta stagna.

Il modello P 5228 include 2 driver per le alte frequenze al neodimio "RCF Precision" da 1" (membrana da 1,75") caricati a tromba con direttività costante e 2 woofer da 8" (bobina da 2,5") per le basse frequenze.

INSERIMENTO DELLA GUARNIZIONE

Nota: si consiglia che la seguente modifica sia eseguita solamente da installatori professionali qualificati oppure dai centri d'assistenza RCF.

Nel caso che un diffusore debba essere installato all'aperto e senza protezioni dirette dall'acqua, è possibile ottenere un grado di protezione IP 55 inserendo una guarnizione ai driver del diffusore.

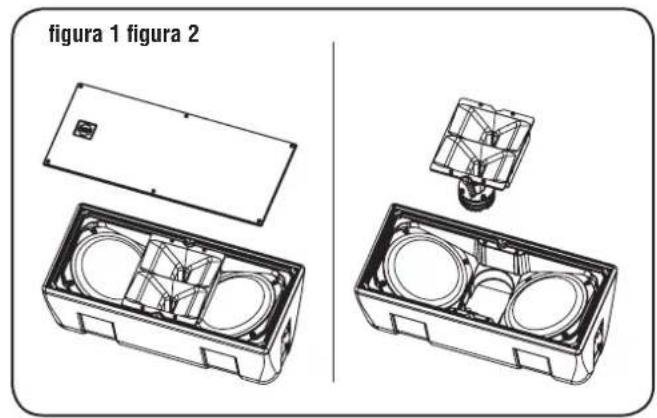

Per prima cosa, occorre rimuovere la griglia di protezione (figura 1) svitando le 6 viti.

Smontare i driver a tromba (figura 2) e scollegare i conduttori (facendo attenzione alla polarità).

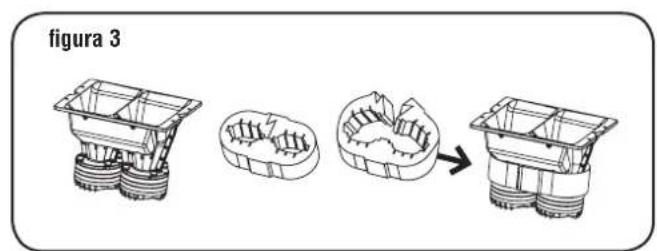

Aggiungere la guarnizione (a corredo) ai driver come mostrato in figura 3.

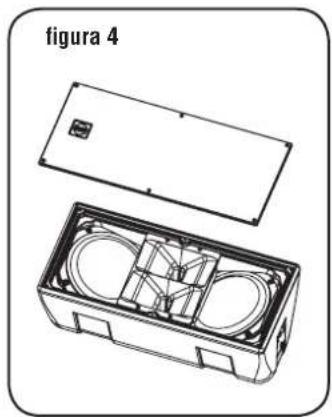

Ricollegare i conduttori, rimontare i driver a tromba e rimettere la griglia di protezione (figura 4).

INSTALLAZIONE DI UN SINGOLO DIFFUSORE

L'installazione dei diffusori deve essere effettuata da personale qualificato rispettando gli standard di sicurezza. Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirle o sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di persone e/o danneggiare cose.

Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

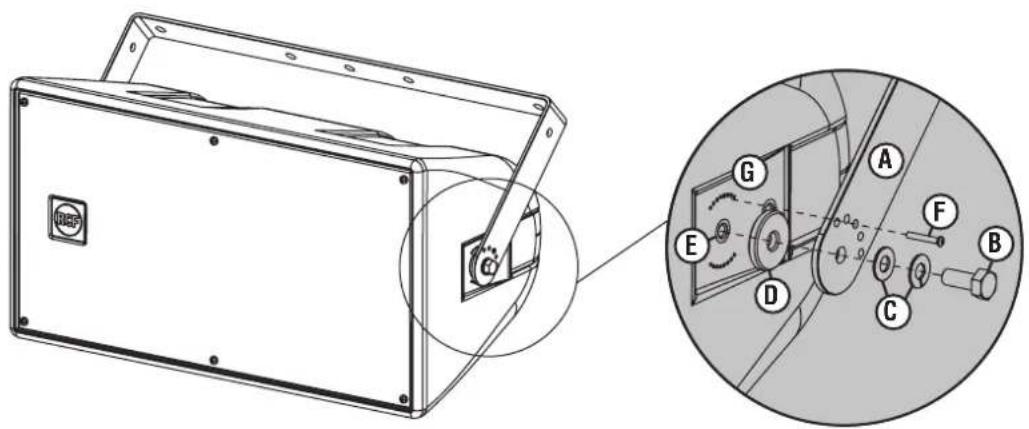

Unire il diffusore alla staffa a U Ⓐ avvitando (su entrambi i lati) un bullone M8 Ⓑ nel foro del diffusore Ⓔ passando per le 2 rondelle Ⓓ e la rondella-distanziatore Ⓓ. Prima di stringere i 2 bulloni Ⓔ, inclinare il diffusore per puntarlo correttamente e poi (quando si è sicuri dell'angolazione) fissare la posizione con 2 viti autofilettanti Ⓕ in 2 dei piccoli fori Ⓙ del diffusore (attraversando la staffa a U); successivamente, serrare fermamente i 2 bulloni Ⓔ. Nota: non inclinare il diffusore verso l'alto!

INSTALLAZIONE A CLUSTER

Riferirsi al manuale degli accessori per l'installazione a "cluster" dei diffusori.

COLLEGAMENTO

ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio.

Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamenti dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata

(min. 1,5 - max. 2,5 mm², possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

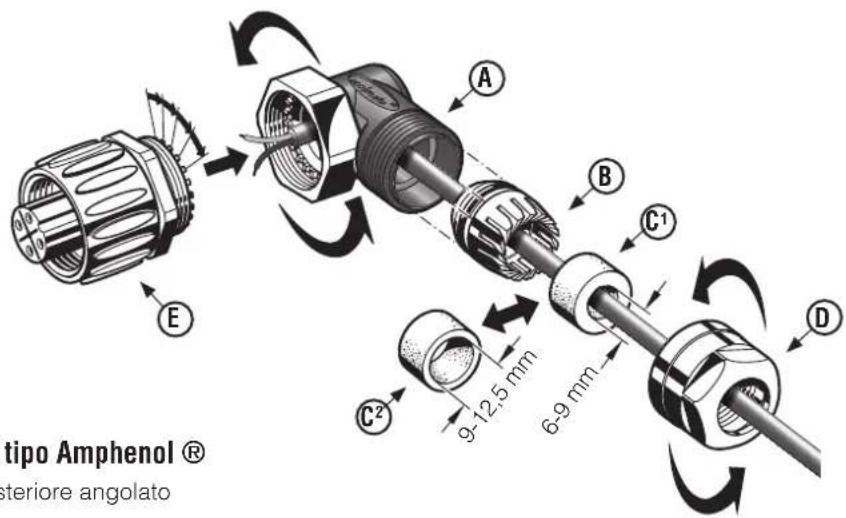

Connettore di tipo Amphenol ®

Ⓐ: guscio posteriore angolato
B: anello di bloccaggio
C1: guarnizione montata (per l'anello di bloccaggio)
©: guarnizione alternativa
D: dado
E: connettore con anello di bloccaggio

1. La guarnizione ① è già inserita nell'anello di bloccaggio ②: se necessario, sostituirla con quella alternativa ③ avente un foro più grande.
2. Inserire il cavo (proveniente dall'amplificatore) attraverso le parti (in ordine) (oppure C² B), A
3. Inserire l'anello di bloccaggio B nel guscio posteriore angolato A come mostrato sopra.
4. Stringere il dado D per fissare l'anello di bloccaggio al guscio posteriore A.

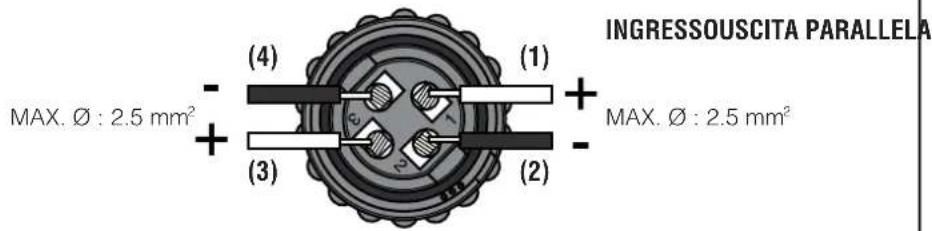

Osservando la parte posteriore del connettore Ⓔ, collegare il conduttore proveniente dall'uscita + dell'amplificatore al contatto 1 e l'altro conduttore (uscita – dell'amplificatore) al contatto 2, poi fissare il connettore Ⓔ al guscio posteriore Ⓔ.

I contatti 3 e 4 sono un'uscita parallela (per il collegamento di un altro diffusore) riportante il segnale presente rispettivamente ai contatti 1 e 2.

Nota: L'uso del doppio cavo di collegamento (ingresso / uscita) in un unico connettore è consigliato per il solo posizionamento interno (o con protezione dall'acqua) dei diffusori.

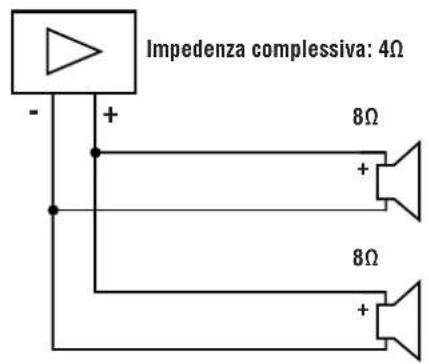

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un'impedenza superiore comporta una riduzione della potenza erogata).
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
  • La lunghezza delle linee diffusori deve essere ridotta al minimo.

DATI TECNICI

SISTEMA P 5228

Impedenza 8 Ω

Max. potenza d'ingresso (RMS) 500 W

Max. potenza d'ingresso (picco) 2000 W

Potenza raccomandata dell'amplificatore 1000 W

Sensibilità (1 W, 1 m) 98 dB

Max. pressione sonora (1 m) 131 dB (P: 2000 W)

Risposta in frequenza (-10 dB) 80 Hz ÷ 20 kHz

Risposta in frequenza (-3 dB) 110 Hz ÷ 20 kHz

Angoli di copertura (-6 dB) 90° (oriz), 20° (ver.)

Fattore di direttività (Q) ____ 11

Protezione sulle alte frequenze ____ dinamica

Frequenza di crossover 1,3 kHz

Dimensioni (I, h, p) 268 x 566 x 250 mm

Peso 14 kg

COMPONENTI

WOOFER PER BASSE FREQUENZE

Tipo ____ 2 x 8" (bobina 2,5")

Impedenza 16 Ω

Potenza (AES / picco) ____300 W / 1200 W

Sensitività (1 W, 1 m) ____ 95 dB

DRIVER PER ALTE FREQUENZE

Tipo ____2 x tromba 1" (membrana 1,75")

Impedenza 16.0

Potenza (AES / picco) ____ 50 W / 200 W

Sensitività (1 W, 1 m) ____ 109 dB

CORPO: ____ trapezoidale (angoli: 2° oriz., 15° vert.), polietilene di 8 mm stampato a rotazione; colore: grigio

INSERTI PER L'INSTALLAZIONE: ____ 4 x M8

ACCESSORI INCLUSI: ____ una staffa a U, 2 bulloni M8, 2 rondelle-distanziatori, 4 rondelle, 2 viti autofilettanti, connettore “Amphenol ®” a 4 poli, una guarnizione per i driver.

GRIGLIA: ____ alluminio perforato con un rivestimento interno in tessuto impermeabile di poliuretano espanso a celle aperte.

CONNETTORE D'INGRESSO: ____ "Amphenol ®" a 4 poli
