LL-T15A4 - Monitor SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	SHARP
Modello	LL-T15A4
Dimensioni schermo (diagonale)	38 cm
Risoluzione massima	XGA 1024 x 768 pixel
Numero di colori visualizzabili	Circa 16,19 milioni (6 bit + FRC)
Luminosità massima	260 cd/m²
Rapporto di contrasto	350:1
Angolo di visione	160° orizzontale, 135° verticale (rapporto di contrasto ≥ 5)
Area di visualizzazione	304,1 mm (L) x 228,1 mm (A)
Segnale video	Analogico RGB (0,7 Vp-p, 75 Ω)
Tipo di sincronizzazione	Sync separato (livello TTL +/-), Sync On Green, Sync composito (livello TTL +/-)
Plug & Play	Compatibile VESA DDC1/DDC2B
Gestione dell'alimentazione	VESA DPMS (consumo stand-by 2 W)
Altoparlanti integrati	1 W + 1 W
Connettori di ingresso video	Mini D-sub 15 pin (3 file)
Connettore audio	Mini jack stereo (ingresso)
Jack per cuffie	Mini jack stereo (uscita)
Alimentazione	CA 100-240 V, 50/60 Hz
Consumo elettrico	23 W (senza ingresso audio), 26 W massimo, 2 W in modalità risparmio energetico

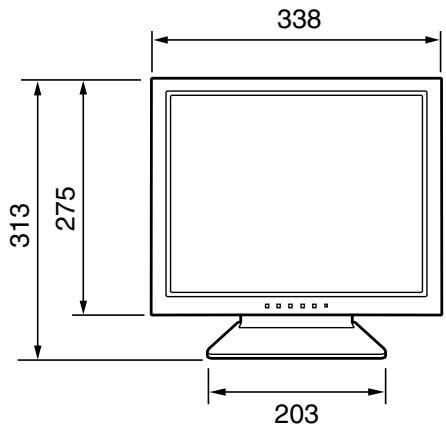

Dimensioni (con supporto)	275 mm (L) x 338 mm (A) x 313 mm (P)
Accessori in dotazione	Cavo segnale analogico, cavo audio, dischetto utility, manuale d'uso
Funzioni principali	Regolazione retroilluminazione, volume, modalità di visualizzazione (STD/OFFICE/VIVID), regolazione automatica dell'immagine, menu OSD, blocco impostazioni, supporto VESA (75 x 75 mm)
Manutenzione	Panno morbido e asciutto; non utilizzare solvente, benzina, alcol o detergente per vetri
Sicurezza	Non ostruire le aperture di ventilazione; utilizzare solo il cavo di alimentazione fornito; scollegare prima della pulizia
Riparabilità	Lampada di retroilluminazione sostituibile solo da un riparatore autorizzato Sharp; nessuna riparazione da parte dell'utente

Domande frequenti - LL-T15A4 SHARP

Come regolare la luminosità del monitor?

Senza che il menu OSD sia visualizzato, premere il pulsante ◀ o ▶ per accedere alla regolazione BRIGHT. Utilizzare ◀ per scurire e ▶ per schiarire. La regolazione scompare automaticamente dopo alcuni secondi.

Cosa fare se non appare alcuna immagine sullo schermo?

Verificare che il cavo di alimentazione sia ben collegato (p.52) e che il computer sia acceso (p.51). Assicurarsi che la frequenza del segnale corrisponda alle specifiche tecniche (p.63). Se il LED di alimentazione è spento, il monitor non è sotto tensione.

Come collegare delle cuffie audio?

Collegare le cuffie (in vendita in commercio) al jack per cuffie (mini jack stereo) situato nella parte posteriore del monitor. Quando sono collegate le cuffie, gli altoparlanti integrati vengono disattivati.

Come ripristinare tutte le impostazioni del monitor?

Spegnere il computer. Premere contemporaneamente i pulsanti MENU e ▼/MODE insieme al pulsante di accensione (per accendere). Tenere premuto finché non viene visualizzato [ALL RESET]. Il ripristino ai valori di fabbrica viene quindi effettuato.

Come pulire lo schermo LCD?

Utilizzare un panno morbido e asciutto (come una garza per lenti) per pulire delicatamente la superficie. Non utilizzare mai solvente, benzina, alcol o detergente per vetri, poiché potrebbero scolorire o danneggiare il monitor. Scollegare sempre l'alimentazione prima della pulizia.

Il monitor è in modalità risparmio energetico, cosa fare per riattivarlo?

Il monitor entra in modalità stand-by (LED arancione) quando il computer non invia un segnale di sincronizzazione. Per riattivarlo, utilizzare il computer (spostare il mouse o premere un tasto) o accendere il computer.

Come installare il driver del monitor in Windows XP?

Inserire il dischetto utility fornito nell'unità A. Andare in Start > Pannello di controllo > Schermo > Impostazioni > Avanzate > Monitor > Proprietà > Driver > Aggiorna driver. Seguire la procedura guidata scegliendo l'installazione da un elenco, quindi fare clic su Disco fornito e selezionare A:.

Come regolare il volume degli altoparlanti?

Senza il menu OSD, premere ◀ o ▶. Se VOLUME non è selezionato, utilizzare ▼/MODE per sceglierlo. Regolare il volume con ◀ (diminuire) o ▶ (aumentare). Il menu scompare dopo alcuni secondi.

Il monitor visualizza il messaggio 'OUT OF TIMING', cosa fare?

Questo messaggio indica che la frequenza del segnale di ingresso non è compatibile. Consultare la tabella delle frequenze nel manuale (p.63) e impostare il computer su una frequenza di aggiornamento e una risoluzione supportate, ad esempio 1024x768 a 60 Hz.

Come fissare il monitor su un braccio VESA?

Spegnere il computer e scollegare tutti i cavi. Posizionare il monitor rivolto verso il basso su un panno. Rimuovere le 4 viti del supporto e rimuoverlo. Fissare il braccio compatibile VESA (standard 75x75 mm) utilizzando 4 viti M4 da 8 a 10 mm di lunghezza che sporgono dalla superficie. Ricollegare i cavi.

MANUALE UTENTE LL-T15A4 SHARP

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Suggerimenti e precauzioni per la sicurezza 68

Descrizione del prodotto 69

Collegamento del monitor ed accensione e spegnimento del monitor....71

Collegamento del monitor ad un computer.... 71

Collegamento di una cuffia (da acquistare in commercio) 71

Collegamento del monitor ad una sorgente di alimentazione elettrica 72

Accensione 72

Spegnimento 72

Installazione delle informazioni per il setup e del profilo ICC (per Windows) 72

Informazioni sul profilo ColorSync (per MacOS) 75

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante 76

Regolazione della retroilluminazione 76

Regolazione del volume dell'altoparlante 77

Impostazione della modalità del display 77

Regolazione automatica dello schermo 77

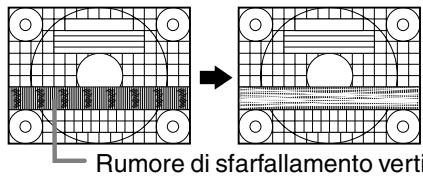

Regolazione manuale dello schermo 78

Cura e riparazione del monitor.... 81

Cura del monitor 81

Immagazzinamento 81

Ricerca ed eliminazione di inconvenienti 81

Specifiche 82

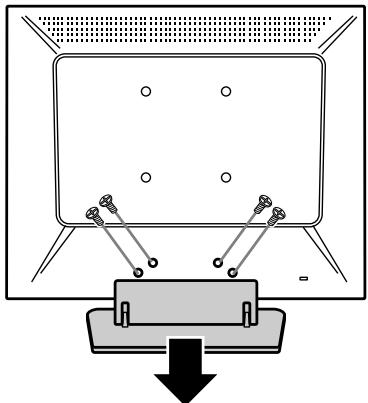

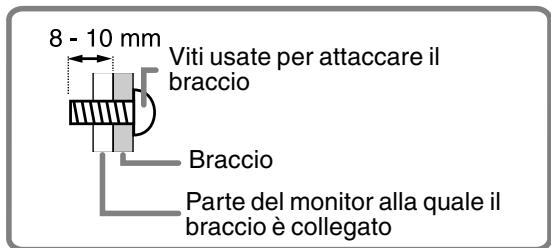

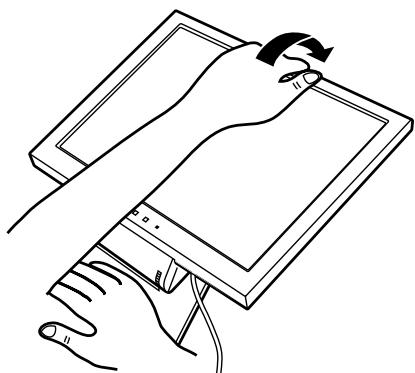

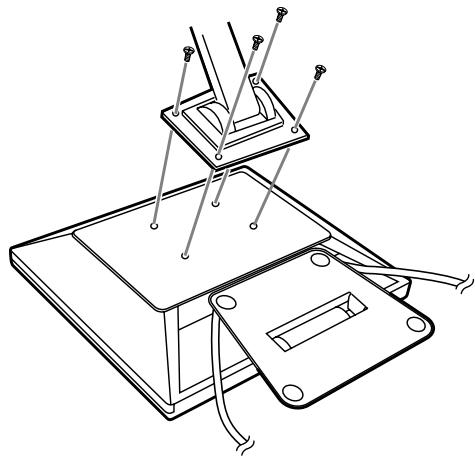

Istruzioni per collegare un braccio compatibile VESA 84

Suggerimenti e precauzioni per la sicurezza

• Lo schermo LCD-TFT a colori usato in questo monitor è stato fabbricato applicando tecnologia di alta precisione. Ciononostante sullo schermo potrebbero apparire piccolissimi punti dove i pixel o non s'illuminano o rimangono sempre illuminati. Inoltre, nel caso che la visione avviene da un'angolazione molto alta potrebbero notarsi disuniformità di colori o luminosità. Vogliate notare che queste cose non sono sintomi di cattivo funzionamento ma rientrano nella norma per gli schermi a cristalli liquidi e non hanno effetto alcuno sul rendimento del funzionamento del monitor.
• Non lasciate che lo schermo visualizzi inutilmente per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo.
• La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consigliamo l'uso di un computer in grado di emettere dei segnali video di alta qualità.
• Quando l'alimentazione è scollegata o il monitor commuta al modo di risparmio energetico, l'immagine potrebbe rimanere o un'immagine irregolare potrebbe apparire sullo schermo per alcuni secondi. Si prega di notare che questa non è un malfunzionamento ma è una visualizzazione del LCD.
• Non strofinate e non battete mai il monitor con oggetti duri.
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a questo prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta dalla legge.
• Il monitor ed i suoi accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

• Non utilizzate il monitor in luoghi nei quali la ventilazione è scadente, vi è molta polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio.
• Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto come graffette o spilli penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione.
• Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare.
• Non utilizzate il monitor in luoghi, nei quali esso può essere esposto alla luce solare diretta, trovarsi vicino ad apparecchi di riscaldamento oppure in qualsiasi altro luogo, nel quale un'alta temperatura è probabile, in quanto ciò può dare luogo ad un'eccessiva generazione di calore ed allo scoppio di un incendio.

Il cavo di alimentazione rete

• Non danneggiate il cavo alimentazione rete, non mettete degli oggetti pesanti su di esso, non tiratelo e non piegatelo eccessivamente. Non aggiungete inoltre dei cavi di prolunga. Danni al cavo possono dare luogo ad incendi o folgorazioni.
• Usare solamente il cavo di alimentazione fornito insieme al monitor.
• Inserite il cavo di alimentazione rete direttamente nella presa di corrente alternata. L'aggiunta di un cavo di prolunga può dare luogo ad un incendio, derivante da surriscaldamento.

Lista di controllo del monitor e degli accessori

- Per favore controllate che la confezione contenga i seguenti articoli.

• Monitor LCD (1)
• Cavo segnale analogico (1) (nome del modello: 0NIT15V1-0056 (LL-T15A4-H) / 0NIT17A3-0115 (LL-T15A4-B))
• Cavo audio (1) (nome del modello: 0NIT17A3-0010 (LL-T15A4-H) / 0NIT17A3-0116 (LL-T15A4-B))
• Dischetto dei programmi di utilità (per Windows/Macintosh) (1)
• Manuale d'uso (1)

Note:

• Usare solamente i cavi forniti in dotazione con il monitor.
• Vi si suggerisce di conservare il cartone per il caso in cui risulti necessario trasportare il monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riproducetelo senza averne il permesso.
• La forma degli accessori forniti può non corrispondere esattamente a quanto illustrato in questo manuale.

Presentazione del manuale

• In questo manuale si farà riferimento a Microsoft Windows XP come "Windows XP", a Microsoft Windows Millennium come "Windows Me", a Microsoft Windows 2000 come "Windows 2000", a Microsoft Windows 98 come "Windows 98", a Microsoft Windows 95 come "Windows 95", ed a Microsoft Windows Versione 3.1 come "Windows 3.1". Quando non occorre fare una distinzione tra programmi, si userà il termine "Windows".
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.
• Macintosh è un marchio registrato della Apple Computer, Inc.
• Tutti gli altri nomi di marca o di prodotto sono marchi o marchi registrati dei rispettivi titolari.

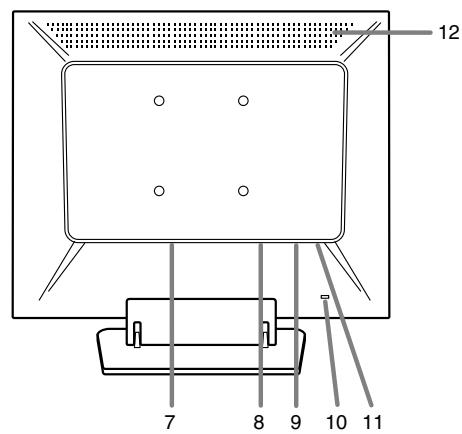

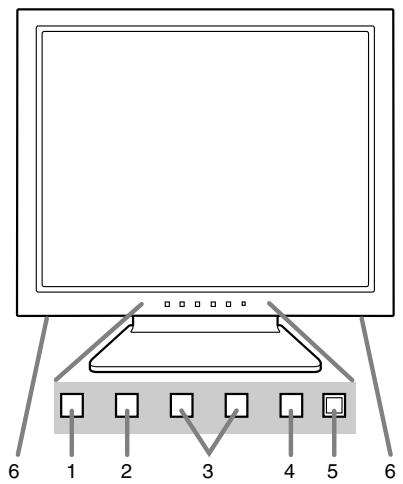

Descrizione del prodotto

1. Tasto MENU .... Questo tasto si usa per visualizzare, selezionare e chiudere il menu OSD (On Screen Display).
2. Tasto ▼ / MODE ...... Quando il menu OSD è visualizzato: Questo tasto si usa per selezionare delle opzioni di menu. Quando il menu OSD non è visualizzato: Questo tasto serve per predisporre DISPLAY MODE.
3. Tasti ◀▶...... Quando il menu OSD è visualizzato: Questi tasti si usano per selezionare una opzione od impostare il valore dell'opzione selezionata. Quando il menu OSD non è visualizzato: Questi tasti si usano per regolare la luminosità della retroilluminazione e il volume dell'altoparlante.
4. Tasto di alimentazione ....Premendo questo tasto si accende l'alimentazione. (Dopo aver acceso l'alimentazione, potrà trascorrere un breve tempo prima che lo schermo visualizzi.) Premete il tasto ancora una volta, per spegnere l'alimentazione.
5. LED di alimentazione .... Questo LED è illuminato in verde durante l'uso ed in arancione nel modo risparmio energetico.
6. Altoparlanti .... Si può sentire l'entrata dell'audio attraverso il dispositivo esterno collegato al monitor.
7. Terminale di alimentazione
8. Terminale di ingresso RGB analogico .... Collegate il cavo segnale analogico in questa posizione. Si dovrebbe usare il cavo segnale analogico accluso.
9. Terminale audio.... Il terminale di uscita audio di un computer può essere collegato in questa posizione. Si dovrebbe usare il cavo audio accluso.
10. Ancoraggio di sicurezza...... Collegando una serratura di sicurezza (da acquistare in commercio) al foro di ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.
11. Terminale per le cuffia...... Le cuffia (da acquistare in commercio) si possono collegare qui.
12. Fori per la ventilazione ....... Nota: Non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

Descrizione del prodotto

Collocare il monitor verticalmente e regolarlo

ATTENZIONE!

• La pressione con le mani sul pannello LCD può produrre dei danni.
• Fare attenzione a non rimanere con le dita incastrate.

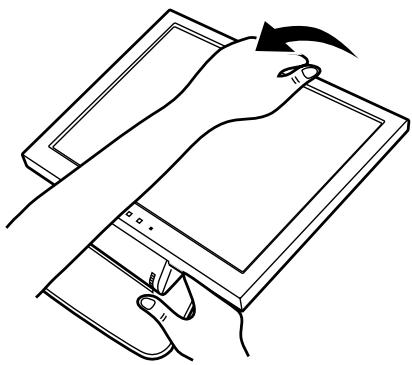

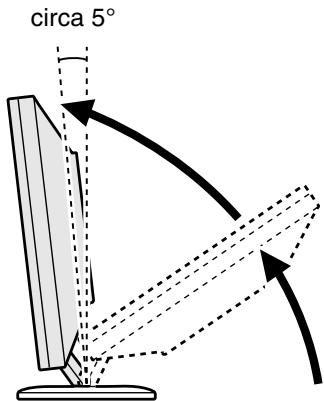

Mettere su il monitor

1. Premere verso il basso sul supporto e alzare la sezione superiore del monitor.

- Quando si solleva la parte dello schermo, a metà corsa il movimento incontra resistenza. A quel punto, continuare facendo più forza.

- Sollevare lo schermo fino a quando si arresta (a un'inclinazione di circa 5°).

1. Regolare su un'angolazione comoda per la vista.

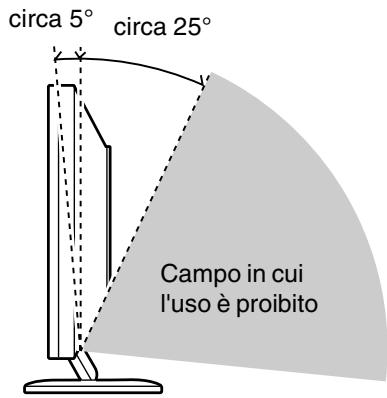

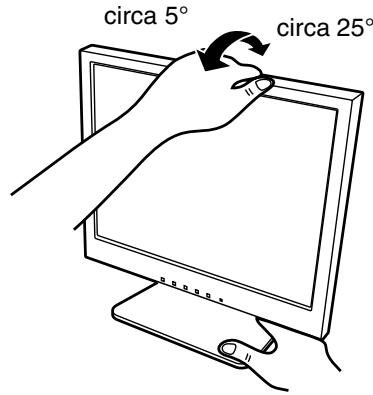

Regolazione dell'angolazione

Premere verso il basso sul supporto e regolarlo su un angolo visivo adatto.

- Non usare il monitor inclinato all'indietro più di 25°, circa. Il monitor potrebbe ribaltarsi e questo potrebbe essere causa di malfunzionamento o infortunio.

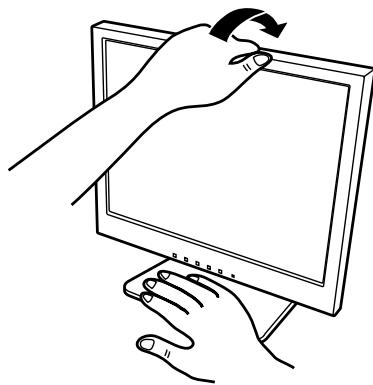

Ripiegare il monitor

1. Rimuovere i cavi.
2. Premere verso il basso sul supporto e ripiegare delicatamente indietro il monitor.

Collegamento del monitor e accensione e spegnimento del monitor

ATTENZIONE!

• Quando si eseguono i collegamenti, assicurarsi che sia il monitor che il computer siano spenti.
• Fate attenzione a non piegare eccessivamente il cavo oppure a non aggiungere cavi di prolunga, in quanto ciò potrebbe causare disturbi al funzionamento.

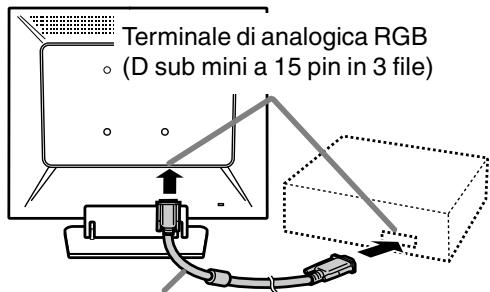

Collegamento del monitor a un computer

Cavo del segnale analogico

- Facendo attenzione alla direzione del connettore, inserite saldamente il cavo del segnale qui e quindi serrate le viti su entrambi i lati.

Se eseguite il collegamento a un D-sub a 15 pin a 2 file per un Apple Power Macintosh, collegate un adattatore di conversione Macintosh (da acquistare in commercio) al cavo del segnale analogico.

Adattatore di conversione Macintosh

Nota:

- Quando collegate un notebook, se lo schermo del computer notebook è impostato per visualizzare contemporaneamente, lo schermo MS-DOS potrebbe non essere in grado di visualizzare correttamente. In questo caso, modificate le impostazioni in modo che solo il monitor visualizzi.

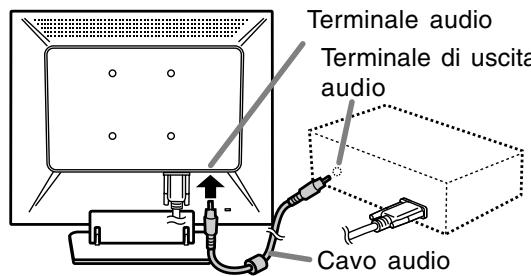

Collegare il cavo audio (accessorio)

Quando il cavo audio (accessorio) è collegato al terminale di uscita audio del computer, il suono del computer collegato viene ascoltato dagli altoparlanti dello schermo. È anche possibile utilizzare la presa per cuffie dello schermo.

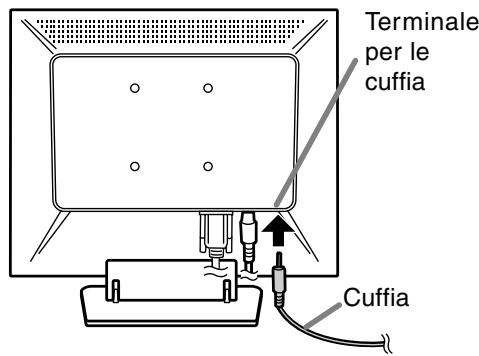

Collegamento di una cuffia (da acquistare in commercio)

La cuffia (da acquistare in commercio) può essere collegata.

Nota:

- Quando le cuffie sono collegate, non è possibile sentire alcun suono dagli altoparlanti del monitor.

Collegamento del monitor e accensione e spegnimento del monitor

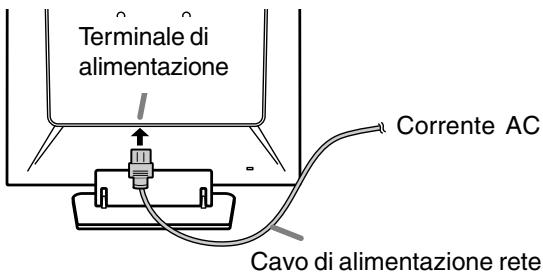

Collegamento del monitor ad una sorgente di alimentazione elettrica

Accensione

1. Premete il tasto di alimentazione del monitor.
2. Accendete il computer.

Il LED di alimentazione si illuminerà in verde e lo schermo visualizzerà un'immagine.

Premete il tasto di alimentazione.

Note:

• Quando impostate il monitor o un computer collegato per la prima volta, quando collegate un computer supplementare o dopo aver cambiato un aspetto del sistema attuale, eseguite una regolazione automatica dello schermo prima dell'uso. (p.77)
• A seconda del computer o del sistema operativo, potrebbe essere necessario usare il computer per installare le informazioni di setup del monitor. In questo caso, seguite le istruzioni descritte di seguito per installare le informazioni per il setup del monitor.

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor.

Il LED di alimentazione si spegnerà.

Premete il tasto di alimentazione.

Se il monitor non verrà usato per lungo tempo, assicuratevi di averlo scollegato dalla presa di corrente alternata.

Installazione delle informazioni per il setup e del profilo ICC (per Windows)

A seconda del computer o del sistema operativo, può essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In questo caso, seguite i passi indicati sotto per installare le informazioni di setup del monitor. (A seconda del tipo di computer o del sistema operativo, i nomi dei comandi e i metodi possono essere differenti. Per favore seguite il manuale operativo del computer, mentre leggete questo.)

Profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche di riproduzione del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata riproduzione dei colori.

• Windows 98/2000/Me/XP utilizzano tutti i profili ICC.
• Quando si installano le informazioni di setup di Windows 98/2000/Me/XP (descritte di seguito), anche il profilo ICC viene installato. Se desiderate installare solo il profilo ICC, per favore fate riferimento a "Installazione del profilo ICC" a pagina 74.
• Quando usate un profilo ICC, impostate [DISPLAY MODE] su [STD] o [OFFICE], e [WHITE BALANCE] su [STD].

Installazione delle informazioni per il setup

Per Windows 95

Installazione delle informazioni per il setup del monitor in Windows 95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have Disk], confermate che [Copy manufacturer's files from:] è [A:] quindi fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK] e chiudete la finestra.
9. Rimuovete il Disco delle Utilità dal drive A.

Collegamento del monitor, accensione e spegnimento del monitor

Per Windows 98

Installazione delle informazioni di setup del monitor in Windows 98 e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows citati nelle istruzioni per l'uso che seguono si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next] e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
6. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Fate clic su [Next].
7. Fate clic su [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish].
10. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
11. Fate clic su [OK], e chiudete la finestra.
12. Rimuovete il Disco delle Utilità dal drive A.

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. Fate clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fate clic su [Next].
7. Spuntate [Display a list of the known drivers for this device so that I can choose a specific driver] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next].
10. Fate clic su [Next], verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish]. Se appare [The Digital Signature Not Found], fate clic su [Yes].
11. Fate clic su [Close].
12. Fate clic su [OK], e chiudete la finestra.
13. Rimuovete il Disco delle Utilità dal drive A.

Per Windows Me

Installazione delle informazioni di setup del monitor in Windows Me, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserite il Disco delle Utilità (fornito) nel drive A del computer.
2. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].

Collegamento del monitor ed accensione e spegnimento del monitor

1. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
2. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
3. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
4. Rimuovete il Disco delle Utilità dal drive A.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specificare la posizione del driver [Avanzate]] e fate clic su [Avanti].
7. Spuntate [Visualizzare un elenco di tutti i driver in una posizione specifica, in modo da poter selezionare il driver desiderato.] e fate clic su [Avanti].
8. Quando viene visualizzato [Modelli], fate clic su [Disco], confermate che [Copia i file del produttore da:] è [A:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Avanti], [Avanti] e [Fine].
10. Controllate che i dettagli del monitor siano visualizzati, fate quindi clic su [Applica].
11. Fate clic su [OK] e chiudete la finestra.
12. Rimuovete il Disco delle Utilità dal drive A.

Per Windows XP

Installazione delle informazioni di setup del monitor in Windows XP e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Scegliete [Pannello di controllo].
3. Passate alla "Visualizzazione classica".
4. Fate doppio clic su [Display].
5. Fate clic su [Impostazioni], [Avanzate] e [Monitor].
6. Fate clic su [Properties], [Driver] e [Update Driver].
7. Quando appare [Hardware Update Wizard], spuntate [Install from a list or specific location [Advanced]], fate clic su [Next].
8. Spuntate [Don't search. I will choose the driver to install.] e fate clic su [Next].
9. Fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [A:], e fate clic su [OK].
10. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next]. Se appare [has not passed Windows Logo testing...], fate clic su [Continue Anyway].
11. Verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish].
12. Fate clic su [Close].
13. Fate clic su [OK], e chiudete la finestra.
14. Rimuovete il Disco delle Utilità dal drive A.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.)

In questa spiegazione si parte dall'ipotesi che l'unità per dischetti floppy sia "A".

1. Inserite il Disco delle Utilità nel drive A del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add], e selezionate [3 ½ Floppy [A:]] come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK], e chiudete la finestra.
10. Rimuovete il Disco delle Utilità dal drive A.

- Quando usate un profilo ICC, impostate [DISPLAY MODE] su [STD] o [OFFICE], e [WHITE BALANCE] su [STD].

Collegamento del monitor ed accensione e spegnimento del monitor

Informazioni sul profilo ColorSync (per MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione dei colori della Apple Computer e consente di realizzare la riproduzione dei colori, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Note:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• Quando usate il profilo ColorSync, impostate [DISPLAY MODE] su [STD] o [OFFICE], e [WHITE BALANCE] su [STD].

Impostazione del profilo ColorSync

Note:

• È necessario un drive per dischetti floppy. Inoltre, è necessario avere PC Exchange o File Exchange installato nel vostro sistema.
• A seconda del tipo di computer o del sistema operativo, i nomi dei comandi e i metodi possono essere differenti. Per favore, seguite il manuale operativo del vostro computer mentre leggete questo.
• Inserite il Disco delle Utilità (fornito) nell'unità per dischetti floppy del computer.
• Copiate il profilo da usare dalla cartella Mac nel Disco delle Utilità alla cartella del profilo ColorSync, che si trova nella cartella del sistema.
• Utilizzando ColorSync sul Pannello di controllo, selezionate il profilo da usare.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione della retroilluminazione

(colonna destra)

La luminosità della retroilluminazione può essere regolata.

Regolazione del volume degli altoparlanti (p.77)

Il volume degli altoparlanti può essere regolato a piacere.

Predisposizione della DISPLAY MODE (p.77)

Si può impostare la tonalità del colore o la luminosità.

Regolazione automatica dello schermo (p.77)

Le funzioni clock, fase, H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale) si possono regolare automaticamente.

Regolazione manuale (p.78)

Regolazioni fini si possono fare mediante il menu OSD (On Screen Display).

Nota:

- Tutte le regolazioni verranno conservate anche dopo che si è spenta l'alimentazione.

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni si possono riportare ai loro valori originali di fabbrica in un comando.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto ▼ / MODE simultaneamente, e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere i tasti fino a quando [ALL RESET] appare sullo schermo. Quando il messaggio visualizzato scompare, la reinizializzazione è completata.

Note:

• Mentre [ALL RESET] è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare dei valori, mentre il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Reset del menu ADJUSTMENT (REGOLAZIONE)

I valori predisposti per le voci (CLOCK, PHASE, HPOS, V-POS) del menu ADJUSTMENT

(REGOLAZIONE) possono essere riportati ai valori iniziali di fabbrica.

1. Accendete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto ◀ simultaneamente. Quando sullo schermo appare [RESET] il reset è completo.

Nota:

- Non è possibile resettare dei valori, mentre il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà ogni tentativo di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Sullo schermo apparirà [ADJUSTMENT LOCKED] ed il bloccaggio verrà attivato.

Nota:

- Quando il blocco è attivato, tutti i tasti, ad eccezione del tasto di alimentazione sono disabilitati.

Disattivazione del blocco della regolazione

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Sullo schermo apparirà [ADJUSTMENT UNLOCKED] ed il bloccaggio verrà disattivato.

Regolazione della retroilluminazione

1. Senza che il menu OSD sia visualizzato premete il tasto ◀ oppure il tasto ▶.
2. Controllare che [BRIGHT] sia selezionato. Se non è selezionato, premere il tasto ▼ / MODE e selezionare [BRIGHT].

1. Eseguite la regolazione, premendo il tasto ◀ (più scuro) oppure il tasto ▶ (più chiaro).

Nota:

- L'On Screen display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione del volume dell'altoparlante

1. Senza che il menu OSD sia visualizzato premete il tasto ◀ oppure il tasto ▶.
2. Controllare che [VOLUME] sia selezionato. Se non è selezionato, premere il tasto ▼ / MODE e selezionare [VOLUME].

1. Eseguite la regolazione, premendo il tasto ◀ (diminuisce) oppure il tasto ▶ (aumenta).

Nota:

- L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Impostazione della modalità del display

La tonalità del colore o la luminosità si può impostare come segue.

STD

Visualizza un'immagine con il livello di luminosità impostata in "Regolazione della retroilluminazione" (p.76).

OFFICE

Visualizza un'immagine con un livello di luminosità di almeno la metà della luminosità massima impostando il valore della retroilluminazione su "10". (Questa impostazione consente di risparmiare l'energia.)

VIVID

Visualizza un'immagine con colori primari dinamici e vividi.

Predisposizione

A menu OSD non visualizzato agire sul tasto ▼ / MODE.

Ad ogni successiva pressione del tasto compare la voce successiva del menù (nell'ordine: STD → OFFICE → VIVID → STD).

L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Nota:

- Se [DISPLAY MODE] è impostato su [VIVID], [WHITE BALANCE] viene impostato su [STD].

Regolazione automatica dello schermo

Le opzioni nel menu ADJUSTMENT (REGOLAZIONE) si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS, V-POS).

Nota:

- Quando impostate questo monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.

Display della regolazione automatica dello schermo

Per eseguire una regolazione automatica, prima di tutto visualizzate un'immagine che rende l'intero schermo molto luminoso. Se utilizzate Windows, potete anche utilizzare la schermata di regolazione sul dischetto di utilità allegato.

Visualizzazione della schermata di regolazione (per Windows)

I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

Questa spiegazione è per Windows 95/98/Me/2000/XP, e parte dall'ipotesi che l'unità per dischetti floppy sia "A".

• Se usate un floppy disk diverso da [Unità A], leggete [Unità A] oppure [A:] sostituendoli con il nome dell'unità attualmente in uso.
• Inserite il Disco delle Utilità (fornito) nel drive A del computer.
• Aprite [My Computer] e selezionate [3 ½ Floppy (A:)]. Se state usando Windows 3.1, aprite [File Manager] e selezionate drive A.
• Fate un doppio clic su [Adj_uty.exe], per eseguire il Programma di regolazione. La schermata di regolazione apparirà.

Schermata di regolazione

Dopo aver completato le regolazioni, premete il tasto [Esc] del computer, per uscire dal Programma di regolazione.

Nota:

- Se il modo di visualizzazione del vostro computer è impostato su 65K colori, potrete vedere i valori differenti del colore in ogni tracciato del colore oppure la scala dei grigi potrà apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione automatica dello schermo

1. Premete il tasto MENU.

Il menu ADJUSTMENT verrà visualizzato.

1. Premete il tasto ▶.

Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completa.)

1. Premete il tasto MENU 4 volte per far scomparire il menu OSD (On Screen Display).

Note:

• Nella maggioranza dei casi la regolazione automatica è sufficiente.
• Potrebbe non essere possibile ottenere la giusta regolazione mediante la prima regolazione automatica. In questo caso, provare a ripetere la regolazione automatica 2 o 3 volte.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali dopo aver eseguito la regolazione automatica (colonna destra).
• Quando occorre un'ulteriore regolazione fine.
• Quando i segnali video di input del computer sono Composite Sync oppure Sync On Green. (Le regolazioni automatiche potrebbero non essere possibili.)
• Quando [OUT OF ADJUST] viene visualizzato. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare la schermata di regolazione oppure tentate di visualizzare un'immagine che rende lo schermo molto luminoso.)
• La regolazione automatica potrebbe non essere ottenuta correttamente a seconda di quanto è visualizzato sullo schermo - immagini in movimento o la richiesta MS-DOS, ecc.

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu OSD (On Screen Display) fornito.

1. Visualizzate un'immagine che rende l'intero schermo molto luminoso. Se usate Windows, potete aprire ed utilizzare la schermata di regolazione sul Disco delle Utilità accluso. (p.77)
2. Premete il tasto MENU.

Il menu ADJUSTMENT (REGOLAZIONE) verrà visualizzato.

A questo punto le opzioni rilevanti del menu si possono regolare.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → Il menu OSD scompare)

Note:

• Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo comando.
• Questa spiegazione si basa sull'uso della schermata di regolazione (per Windows) per eseguire le regolazioni.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione di menu viene regolata automaticamente.

Note:

• Premete il tasto ▶ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto ▼ / MODE
• Per passare al menu successivo: Tasto MENU

CLOCK

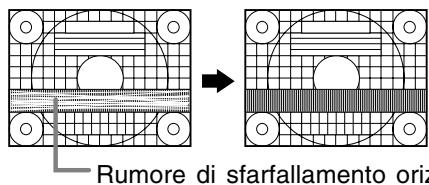

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento verticale. (tasti ◀▶)

PHASE (FASE)

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento orizzontale. (tasti ◀▶)

Nota:

- La regolazione della [PHASE] (FASE) si dovrebbe eseguire solo dopo che si è impostato correttamente il [CLOCK].

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare la schermata di regolazione all'interno dei bordi dello schermo, regolate i valori sinistra - destra (H-POS) (posizione orizzontale) ed i valori su - giù (V-POS) (posizione verticale).

(tasti ◀▶)

Quadro dello schermo

Menu GAIN CONTROL (CONTROLLO DEL GUADAGNO)

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione del menu viene regolata automaticamente, utilizzando la funzione Auto Gain Control*.

Note:

• Premete il tasto ▶ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto ▼ / MODE
• Per passare al menu successivo: Tasto MENU

* Auto Gain Control function (funzione controllo automatico del guadagno)

- Il Controllo automatico del guadagno regola il contrasto ed il livello del nero sulla base del colore più luminoso e più scuro dell'immagine visualizzata. Se non utilizzate la schermata di regolazione, è necessario avere un'area di nero ed un'area di bianco di almeno 5 mm x 5 mm sullo schermo. In caso contrario, le regolazioni potrebbero non essere possibili.

- Se il segnale proveniente dal computer è un segnale sinc composito oppure sinc su verde, risulta impossibile eseguire la regolazione automatica. Per favore eseguite invece la regolazione manuale.

- Se risulta visualizzato il messaggio [OUT OF ADJUST] procedere alla regolazione manuale.

La luminosità totale dello schermo si può regolare, osservando il tracciato del colore. (tasti ◀▶)

Tracciato del colore

CONTRAST (CONTRASTO)

Mentre state osservando il tracciato del colore, si possono eseguire le regolazioni in modo che tutte le gradazioni appaiano. (tasti ◀▶)

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Menu WHITE BALANCE (BILANCIAMENTO DEL BIANCO)

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Se [DISPLAY MODE] è impostato su [VIVID], non è possibile selezionare alcuna altra impostazione all'infuori di [STD].
• Usate i tasti ◀▶ per selezionare [COOL], [·], [STD], [·], [WARM] oppure [USER].
• Selezionando [USER] si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto ▼ / MODE per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Per passare al menu successivo: Tasto MENU

COOL (freddo) ... tonalità del colore più tendente al blu rispetto allo standard

• tonalità del colore leggermente più tendente al blu rispetto allo standard STD ...... Impostazione standard della tonalità di colore • tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM (caldo) .. tonalità di colore più tendente al rosso rispetto allo standard

USER (UTENTE)

R-CONTRAST ..... ◀ tasto per blu - verde ▶ tasto per rosso G-CONTRAST .... ◀ tasto per porpora ▶ tasto per verde B-CONTRAST ..... ◀ tasto per giallo ▶ tasto per blu

Menu MODE SELECT

Nota:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.
• Per selezionare un'opzione di menu: Tasto ▼ / MODE
• Quando la regolazione è stata completata: Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del menu dell'OSD può essere spostata verso sinistra e verso destra. (tasti ◀▶)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del menu dell'OSD può essere spostata in su ed in giù. (tasti ◀▶)

SCALING (livello della scala)

Una volta ingrandita l'immagine, si può procedere alla regolazione della nitidezza dell'immagine.

(tasti ◀▶)

Nota:

- Quando la modalità del display è impostata su meno di 1024 x 768 pixel, il display è ingrandito per coprire l'intero schermo (cioè il rapporto dei lati del display può cambiare).

COLORS (COLORI)

Si può impostare il numero massimo dei colori del display. (tasti ◀▶)

260K (circa 260.000)

16M (circa 16,19 milioni)

LANGUAGE (LINGUA)

Potete cambiare la lingua usata nel menu OSD.

1. Premete il tasto ▶. Il menu di selezione della lingua verrà visualizzato sullo schermo.
2. Usate il tasto ▼ / MODE per scegliere una lingua.
3. Premete il tasto MENU. Il menu di selezione della lingua scomparirà.

Cura e riparazione del monitor

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina dalla presa di corrente alternata.

Sezione carrozzeria e pannello di controllo

Usate un panno morbido ed asciutto per portare via ogni sporcizia dalla carrozzeria e dal pannello di controllo.

Se sono molto sporchi, applicate del detersivo neutro ad un panno morbido inumidito, strizzatelo bene, e portate via la sporcizia, detergendo.

Sezione pannello LCD

Usate un panno morbido ed asciutto per rimuovere sporcizia e polvere dalla superficie del pannello LCD. (Sono adatti un panno morbido come la garza o quello usato per pulire le lenti.)

ATTENZIONE!

• Non usate mai solventi, benzina, alcol, detersivo per vetri, ecc., poiché ciò può causare cambiamenti di colore o deformazioni.
• Non graffiate mai il monitor con oggetti duri e non esercitate una forte pressione, poiché ciò può lasciare segni o causare malfunzionamenti.

Conservazione

Se il monitor non verrà utilizzato per un lungo periodo, assicuratevi di scollegare la spina di alimentazione dalla presa di corrente alternata.

ATTENZIONE!

- Non lasciate il monitor a contatto con gomma o plastica per periodi prolungati, poiché ciò può causare cambiamenti di colore o deformazioni.

Ricerca ed eliminazione dei guasti

Se pensate che il monitor possa avere dei malfunzionamenti, controllate i seguenti punti prima di portarlo a riparare.

Se, dopo questi controlli, il monitor continua a non funzionare, contattate il negozio dove avete acquistato il monitor o il centro di assistenza tecnica Sharp più vicino.

I tubi fluorescenti del monitor hanno una durata di vita limitata.

• Se lo schermo diventa più scuro, sfarfalla costantemente o non si accende, potrebbe essere necessario sostituire l'unità del tubo fluorescente. Rivolgetevi al negozio dove avete acquistato il monitor o al centro di assistenza tecnica Sharp più vicino. (Non tentate mai di sostituirlo da soli.)
• Durante il periodo iniziale di utilizzo, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento. (Questo non è un difetto di funzionamento.) Se ciò si verifica, spegnete e riaccendete l'alimentazione.

Nel monitor non appare alcuna immagine

(il LED dell'alimentazione non è acceso).

- Il cavo di alimentazione rete è collegato correttamente? (p.72)

Nel monitor non appare nessun'immagine

(il LED dell'alimentazione è acceso).

• Il computer è collegato correttamente? (p.71)
• Il computer è acceso?
• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.83)
• Il computer si trova nel modo risparmio energetico?

I tasti di controllo non funzionano.

- Il blocco delle regolazioni è attivo? (p.76)

L'immagine appare distorta.

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.83)
• Eseguite la regolazione automatica dello schermo. (p.77)
• Se è possibile modificare il rapporto di frequenza del computer che si sta utilizzando, passare ad una frequenza inferiore. (p.83)

Non si sente nessun suono dagli altoparlanti.

• Il cavo audio è connesso correttamente? (p.71)
• Le cuffie sono collegate?
• Eseguite la procedura di regolazione del volume. (p.77)
• Non c'è audio dagli altoparlanti quando lo schermo è in modalità di risparmio energetico.

Quando l'alimentazione è scollegata o il monitor commuta al modo di risparmio energetico, l'immagine potrebbe rimanere o un'immagine irregolare potrebbe apparire sullo schermo.

- Si prega di notare che questa non è un malfunzionamento ma è una visualizzazione del LCD. (Sparirà dopo pochi secondi.)

Specifiche del prodotto

Nome del modello

LL-T15A4-H (Grigio gelido)/LL-T15A4-B (Nero)

Display LCD

38 cm misurati diagonalmente Modulo TFT LCD

Risoluzione (max.)

XGA 1024 x 768 pixel

Colori visualizzabili (max.)

Circa 16,19 milioni di colori (6bit + FRC)

Luminosità (max.)

260 cd/m²

Dimensione dei pixel

0,297(H) × 0,297(V) mm

Rapporto del contrasto

350:1

Angolo di visibilità

Sinistra - destra 160°; alto - basso 135°

(rapporto del contrasto ≥ 5)

Dimensioni di visualizzazione dello schermo

Orizzontale 304,1 mm x Verticale 228,1 mm

Segnale video

RGB analogico (0,7 Vp-p) [75Ω]

Segnale di sincronismo

Sincronismo separato (livello TTL: +/-),

sincronismo su verde, sincronismo composito

(livello TTL: +/-)

Compensazione dell'espansione

Filtraggio digitale (Ingrandimento degli schermi

VGA/SVGA, ecc. sino a schermo di grandi dimensioni.)

Plug & Play

VESA Compatibile DDC1/DDC2B

Gestione dell'energia

VESA basata su DPMS

Uscita altoparlanti

1 W + 1 W

Terminale del segnale di ingresso

Terminale per le cuffia

Jack stereo mini

Inclinazione dello schermo

Verso l'alto circa 0 - 25°; verso il basso circa 0 - 5°

Alimentazione

AC100 - 240 V, 50/60 Hz

Temperatura dell'ambiente operativo

5 - 35°C

Potenza assorbita

23 W (senza ingresso audio)

(26 W Massima, 2 W in modo risparmio energetico)

Dimensioni (L x P x A)

Circa 338 mm x 145 mm x 313 mm

Peso

Circa 3,6 kg (circa 3,0 kg escluso il supporto)

(Esclusione del cavo del segnale analogico.)

Dimensioni (Unità: mm)

Cavo segnale analogico: circa 1,8 m

Cavo audio: circa 1,8 m

Specifiche

Sincronizzazione dei segnali

Modalità di visualizzazione		Sincronismo orizzontale	Sincronismo verticale	Frequenza punti
VESA	640x480	31.5kHz	60Hz	25.175MHz
		37.9kHz	72Hz	31.5MHz
		37.5kHz	75Hz	31.5MHz
	800x600	35.1kHz	56Hz	36.0MHz
		37.9kHz	60Hz	40.0MHz
		48.1kHz	72Hz	50.0MHz
		46.9kHz	75Hz	49.5MHz
	1024x768	48.4kHz	60Hz	65.0MHz
		56.5kHz	70Hz	75.0MHz
		60.0kHz	75Hz	78.75MHz
Testo US	720x400	31.5kHz	70Hz	28.3MHz
Serie Power Macintosh	640x480	35.0kHz	66.7Hz	30.2MHz
	832x624	49.7kHz	74.6Hz	57.3MHz
	1024x768	60.2kHz	75Hz	80.0MHz

• La risoluzione consigliata è 1024 x 768.
• Tutti sono conformi solo al non interlacciamento.
• Le frequenze per le serie Power Macintosh sono valori di riferimento.
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Pin del connettore di ingresso del segnale analogico

N°	Funzione
1	Segnale video rosso in ingresso
2	Segnale video verde in ingresso
3	Segnale video blu in ingresso
4	GND (massa)
5	GND (massa)
6	GND (massa) per il segnale video rosso
7	GND (massa) per il segnale video verde
8	GND (massa) per il segnale video blu
9	+5V
10	GND (massa)
11	N.C.
12	Dati DDC
13	Per l'input del segnale di sincronismo orizzontale
14	Per l'input del segnale di sincronismo verticale
15	Clock DDC

Gestione dell'energia

Il monitor è basato su VESA DPMS (Display Power Management Signaling) (Segnalazioni della gestione dell'energia del display).

Per attivare la funzione di gestione dell'energia del monitor, sia la scheda video che il computer devono essere conformi alle norme dello standard VESA DPMS.

Modo DPMS	Schermo	Potenza assorbita	Sinc. orizzontale	Sinc. verticale
ON	Attivo	26 W	Sì	Sì
STANDBY	Non attivo	2 W	No	Sì
SUSPEND			Sì	No
OFF			No	No

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul PC. Esso trasferisce delle informazioni, come il grado di risoluzione, tra il monitor ed il PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC1 e DDC2B.

Istruzioni per collegare un braccio compatibile VESA

È possibile collegare al monitor un braccio oppure un supporto basati sullo standard VESA (acquistati separatamente).

L'acquisto del braccio oppure del supporto è a discrezione del cliente.

Nello scegliere il braccio da installare, per favore prendete nota dei seguenti punti.

• Il braccio dovrebbe essere compatibile con lo standard VESA, e dovrebbe esservi uno spazio di almeno 75 mm x 75 mm tra i fori delle viti sulla parte da collegare.
• Il braccio non deve cadere o rompersi dopo che è stato collegato al monitor.
• Assicuratevi che sia il monitor che il computer siano spenti.
• Staccare il cavo di alimentazione dalla presa di corrente alternata di rete.
• Staccare dal computer il cavo del segnale analogico e il cavo audio.
• Premete verso il basso sul supporto e ripiegate delicatamente indietro il monitor.

• Fare attenzione a non rimanere con le dita incastrate.
• Non curvate eccessivamente il cavo e non aggiungete delle prolunghe in quanto ciò può dar luogo a difetti di funzionamento.
• Facendo attenzione a non danneggiare il monitor, stendete un panno morbido ed appoggiate su di esso il monitor con il lato display verso il basso.

1. Attaccate il braccio al monitor con le quattro viti.

- Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 8 mm \~ 10 mm sporgenti dalla superficie da collegare. Usando qualsiasi altro tipo di viti può dare luogo alla caduta del monitor oppure a danni alla parte interna del monitor.

1. Collegare il cavo del segnale analogico, il cavo audio ed il cavo di alimentazione.

Istruzioni per collegare un braccio compatibile VESA

Si può procedere alla rimozione del supporto.

1. Spegnere il monitor e staccare dal monitor il cavo del segnale analogico, il cavo audio ed il cavo di alimentazione.
2. Facendo attenzione a non danneggiare il monitor, stendete un panno morbido ed appoggiate su di esso il monitor con il lato display verso il basso.
3. Rimuovete le quattro viti e rimuovete quindi il supporto dal monitor.

- Fare attenzione a non far rimanere le dita intrappolate fra il display ed il supporto, né lasciare cadere il supporto. Si rischia di ferirsi.

Note:

• Il supporto è progettato appositamente per questo monitor, non usatelo per altri apparecchi e scopi.
• Vi si raccomanda di conservare le quattro viti, che sono state tolte, insieme al supporto, che è stato rimosso, in modo da poterlo usare di nuovo, fissando con le quattro viti corrette. Usando altre viti si può danneggiare il monitor internamente.
• Montare il braccio sul monitor seguendo le istruzioni del punto 6 di pag. 84, e procedere poi a collegare il cavo del segnale analogico, il cavo audio ed il cavo di alimentazione.
