| Tipo di prodotto | Finale (amplificatore) |
| Marca | Kenwood |
| Modello | KAC-7201 |
| Potenza di uscita massima | 800 W × 1 |
| Potenza di uscita nominale (4 Ω) | 150 W × 2 (DIN 45324, +B = 14,4 V) |
| Potenza di uscita nominale (2 Ω) | 230 W × 2 (1 kHz, 0,8 % fattore di distorsione) |
| Potenza di uscita nominale (ponte 4 Ω) | 460 W × 1 (1 kHz, 0,8 % fattore di distorsione) |
| Risposta in frequenza | 5 Hz – 50 kHz (+0, -3 dB) |
| Sensibilità di ingresso | 0,2 V (Max) a 5,0 V (Min) |
| Rapporto segnale/rumore | 100 dB |
| Impedenza di ingresso | 10 kΩ |
| Filtro passa-basso | 50 – 200 Hz, 18 dB/ottava (regolabile) |
| Filtro passa-alto | 150 Hz, 12 dB/ottava (fisso) |
| Bass Boost | OFF / +12 dB (a 90 Hz) |
| Tensione di esercizio | 14,4 V (11 – 16 V consentita) |
| Consumo di corrente | 43 A (a 4 Ω, 10 % fattore di distorsione) |
| Fusibile | 30 A × 2 |
| Dimensioni (L × A × P) | 285 × 57 × 305 mm |
| Peso | 3,32 kg |
| Funzione di protezione | Sì (sovracorrente, cortocircuito, surriscaldamento, corrente continua) |
| Raffreddamento | Ventola di raffreddamento |
| Telecomando | Non incluso (solo per KAC-7251) |
| Pulizia | Panno morbido e asciutto; nessun solvente |
Domande frequenti - KAC-7201 KENWOOD
Domande degli utenti su KAC-7201 KENWOOD
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Autoradio in formato PDF gratuitamente! Trova il tuo manuale KAC-7201 - KENWOOD e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KAC-7201 del marchio KENWOOD.
MANUALE UTENTE KAC-7201 KENWOOD
AMPLIFICATORE DI POTENZA ▶ pagina 26-37
ISTRUZIONI PER L'USO
LA DICHIARAZIONE DI CONFORMITA' "CE"
DI QUESTO PRODOTTO E' DEPOSITATA
PRESSO:
KENWOOD ELECTRONICS EUROPE B.V.
AMSTERDAMSEWEG 37
1422 AC UITHOORN
THE NETHERLANDS
▲WARNUNG
Per evitare lesioni e/o incendi, osservare le seguenti precauzioni:
- Quando si prolungano i cavi della batteria o di massa, accertarsi di usare cavi appositi per autoveicoli o cavi con un'area di 5 mm ^2 (AWG 10) o un un'area maggiore per evitare il deterioramento dei cavi e danni al rivestimento dei cavi.
- Per evitare cortocircuiti, non inserire mai oggetti di metallo (come monete o strumenti di metallo) all'interno dell'apparecchio.
- Se l'apparecchio comincia ad emettere fumo o odori strani, spegnerlo immediatamente e rivolgersi ad un Centro di Assistenza Autorizzato Kenwood.
- Non toccate l'unità, dato che essa si surriscalda nel corso dell'uso e può quindi causare ustioni.
ATTENZIONE
Per evitare danni all'apparecchio, osservare le seguenti precauzioni:
- Assicuratevi che l'unità sia collegata ad un sistema di alimentazione CC da 12 V e con una massa negativa.
- Non aprire il coperchio superiore o il coperchio inferiore dell'apparecchio.
- Non installare l'apparecchio in un luogo esposto alla luce solare diretta, o al calore o all'umidità eccessivi. Evitare anche luoghi molto polverosi o soggetti a schizzi d'acqua.
- Quando si sostituisce un fusibile, usarne solo uno nuovo di valore prescritto. L'uso di un fusibile di valore errato può causare problemi di funzionamento dell'apparecchio.
- Per evitare cortocircuiti quando si sostituisce un fusibile, scollegare innanzitutto il connettore multipolare.
NOTA
- Se si incontrano difficoltà durante l'installazione, rivolgersi ad un rivenditore o ad un installatore specializzato Kenwood.
- Se sembra che l'apparecchio non funzioni correttamente, consultare il proprio rivenditore Kenwood.
Pulizia dell'apparecchio
Nel caso in cui la superficie dell'unità fosse sporca, spegnete la corrente, poi strofinatela con un panno al silicone o con un panno morbido ed asciutto.
ATTENZIONE
Non pulire il pannello con un panno ruvido o un panno inumidito con solventi volatili come
diluenti per vernici e alcol. Essi possono graffiare la superficie del pannello e/o danneggiare le scritte.
Per evitare il consumo della batteria
Quando si utilizza l'unità nella posizione ACC ON senza accendere il motore, si consuma la batteria. Utilizzarla dopo aver acceso il motore.
Funzione di protezione
Esiste una funzione di protezione installata nell'unità per proteggerla insieme agli altoparlanti da diversi problemi. Quando la protezione è operativa, l'indicatore fornisce le informazioni sulla condizione (Fare riferimento a pagina 29.)
Accessorio
| Nome della parte | Aspetto | Numero di unita |
| Vite autofilettanti ( 4 × 16 mm) |  | 4 |
| Cappuccio dei terminali (Terminale cavo di alimentazione) |  | 1 |
| Livello d'entrata del cavo dell'altoparlante |  | 1 |
(solo KAC-7251)
| Nome della parte | Aspetto | Numero di unita |
| Cavo del telecomando |  | 1 |
| Telecomando 1 |  | |
| Manopola |  | 1 |
| Piastra di preparazione |  | 1 |
| Dado 1 |  | |
| Rondella 1 |  | |
| Vite autofilettanti (ø3 × 12 mm) |  | 2 |
| Nastro bi adesivo |  |

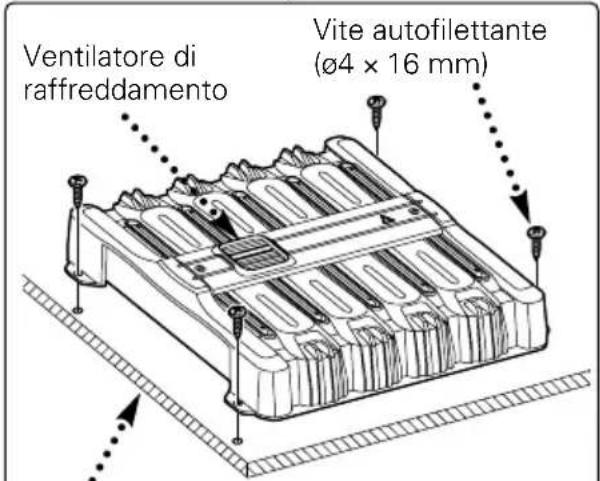

Tavola di installazione ecc. (spessore: almeno 15 mm)

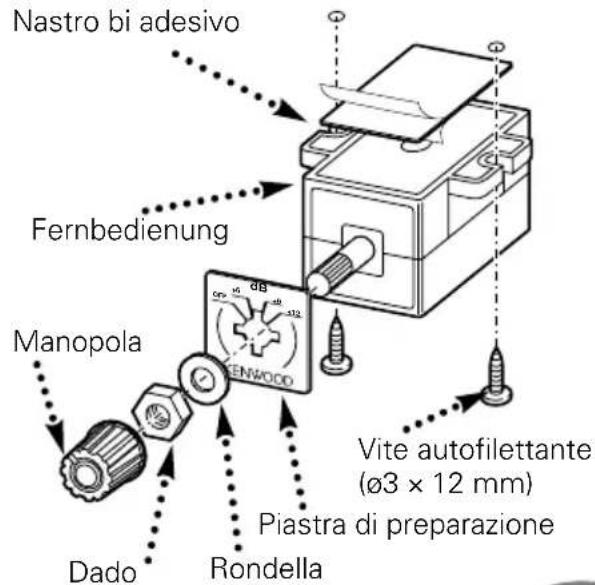

Telecomando (solo KAC-7251)
NOTA
Montate la piastra di montaggio secondo l'angolo di montaggio del telecomando.
Girate completamente la manopola in senso antiorario (CCW) e regolate la marcatura della manopola nella posizione "OFF" della piastra di montaggio.
ATTENZIONE
• Non installare nelle seguenti posizioni:
(Posizioni instabili; In una posizione che interferisce con la guida; In un punto umido o bagnato; In un punto polveroso; In un punto che si riscalda; In un punto che si trova sotto la luce diretta del sole; In una posizione che viene colpita da aria calda)
- Non installate l'unità sotto un tappeto. Essa potrebbe altrimenti surriscaldarsi e subire danni.
- Installate quest'unità in una posizione in cui il calore possa dissiparsi facilmente. Una volta installatala, non posatevi sopra alcun oggetto.
- La temperatura della superficie dell'amplificatore diventa molto alta durante l'uso. Installate l'amplificatore in un luogo in cui non possa venire in contatto con le persone, resina o altri materiali sensibili al calore.
- Verificate che nessun cavo o connettore non collegato è appoggiato contro lo chassis dell'automobile. Non rimuovete i copricavo dai cavi o dai connettori non usati per prevenire eventuali corto circuiti.
- Prima di praticare un foro sotto un sedile, all'interno del bagagliaio o altrove nel veicolo, controllate sempre che non ci sia qualche oggetto pericoloso dall'altra parte, ad esempio il serbatoio di benzina, la condotta principale del freno o il cablaggio. Inoltre fate attenzione a non provocare graffi od altri danni.
- Non installate l'amplificatore vicino al cruscotto, al ripiano portaoggetti posteriore o alle parti dell'air bag.
- All'installazione dell'amplificatore nel veicolo, bisogna assicurarsi a fissare l'unità in un luogo dove non ostacolerà l'operazione di guida del veicolo. Se l'unità si dovesse staccare per via di un forte urto, colpendo così una persona o una parte di sicurezza, si potrebbero verificare delle lesioni personali o incidenti.
- Installata l'unità, controllate che le luci dei freni, le frecce, i tergicristallo e tutti i dispositivi elettrici funzionino a dovere.

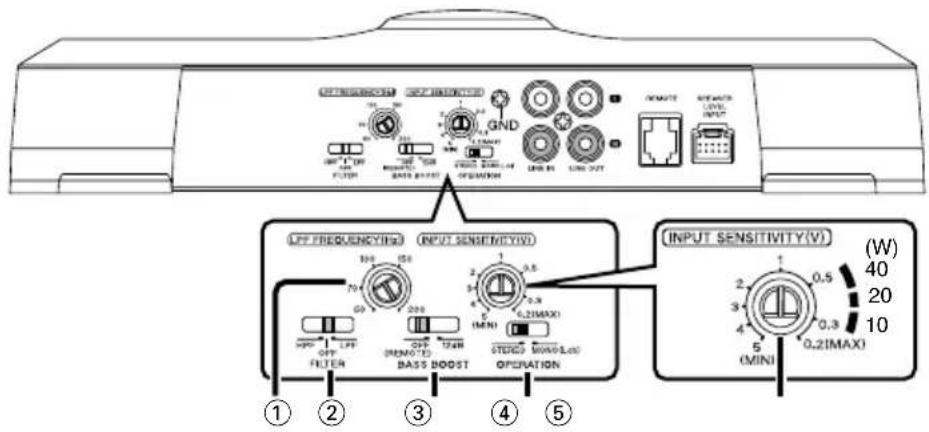

Imposta la frequenza di filtraggio per quando il comando FILTER si trova sulla posizione LPF.
② Comando FILTER
Questo comando permette di applicare un filtro passa alto o passa basso alle uscite dei diffusori.
- Posizione HPF (filtro passa alto):
Vengono emesse solo frequenze da 150Hz o più alte. (Le frequenze più basse di 150Hz vengono tagliate).
- Posizione OFF:
Il filtro è disattivato e tutte le frequenze vengono riprodotte.
- Posizione LPF (filtro passa basso):
Il filtro lascia passare le frequenze più basse di quella scelta con il comando LPF FREQUENCY.
L'uscita dell'altoparlante passa automaticamente a monoaurale (S+D).
③ Interruttore BASS BOOST
Imposta il livello di aumento per il controllo dei bassi.
- Posizione 12dB:
Bass boost +12 dB
• KAC-7201: Posizione OFF:
La funzione BASS BOOST è spenta.
• KAC-7251: Posizione OFF(REMOTE):
Può essere impostata dal telecomando.
NOTA
Se avete scollegate il telecomando, la funzione BASS BOOST viene spenta.
④ Interruttore OPERATIONE
Esso permette di scegliere il metodo di amplificazione dei segnali ricevuti.
- Posizione STEREO:
Gli ingressi destro e sinistro sono amplificati separatamente. Usate questa posizione per servirvi dell'amplificatore nel modo stereo.
- Posizione MONO(L):
Amplifica il segnale in ingresso dal solo canale sinistro. Scegliere questa posizione e collegare a ponte i canali per usare l'unità come un amplificatore monoaurale di alta potenza. (Il segnale dell'ingresso destro non vieve emesso.)
⑤ Comando INPUT SENSITIVITY (sensibilità di ingresso)
Impostare questo comando a seconda del livello pre-out dell'unità centrale collegata a questa unità oppure della potenza massima in uscita dello stereo per vettura accessorio originale.
Usare come guida il diagramma a destra.
NOTA
Per i dati riguardanti il livello pre-out o la potenza massima in uscita, vedere la sezione sulle "Caratteristiche tecniche" del manuale di istruzioni dell'unità centrale.

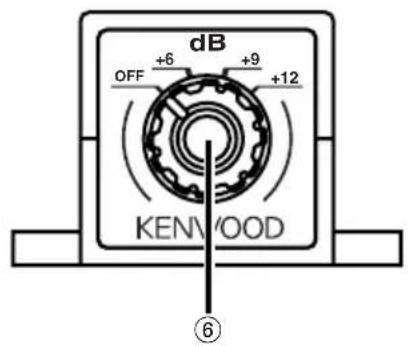

⑥ Telecomando (solo KAC-7251)
Quando l'interruttore "BASS BOOST" si trova nella posizione "OFF (REMOTE)", controllate il livello di aumento dei bassi dal telecomando.
- Posizione OFF:
La funzione BASS BOOST è spenta.
- Posizione +6/+9/+12:
Aumenta il suono dei bassi rispettivamente di +6 dB, +9 dB e +12 dB.
Telecomando (solo KAC-7251)

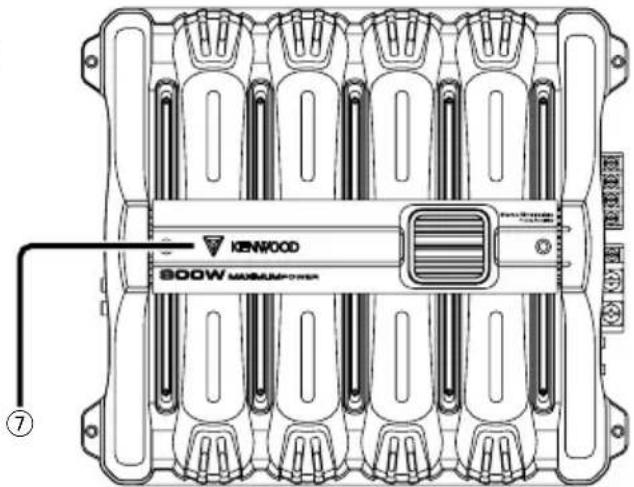

⑦ Indicatore POWER
Quando l'alimentazione viene attivata, l'indicatore POWER si accende.
Se l'indicatore POWER non si accende quando l'alimentazione viene attivata, la funzione di protezione può attivarsi.
Verificare se c' è un problema.
■ La funzione di protezione si attiva nella circostanze che seguono:
Quest'unità possiede una funzione di protezione che protegge la vostra unità ed i vostri diffusori da vari incidenti e problemi. Quando la funzione della protezione viene attivata, l'indicatore POWER si spegne e l'amplificatore si interrompe di funzionare.
• Quando un cavo di alimentazione potrebbe essera in carto circuito.
- Quando un'uscita di un diffusore viene messa accidentalmente a massa.
- Quando l'unità non funziona bene ed un segnale a corrente continua viene inviato alle uscite dei diffusori.
- Quando la temperatura interna è alta e l'unità non funziona.
- Quando il cavo di messa a terra dell'unità centrale (sintoamplificatore a cassette, sintoamplificatore CD, ecc.) o di quest'unità non viene collegato ad una porzione della scocca della vettura che funga da messa a terra per il terminale ⏚ della batteria.

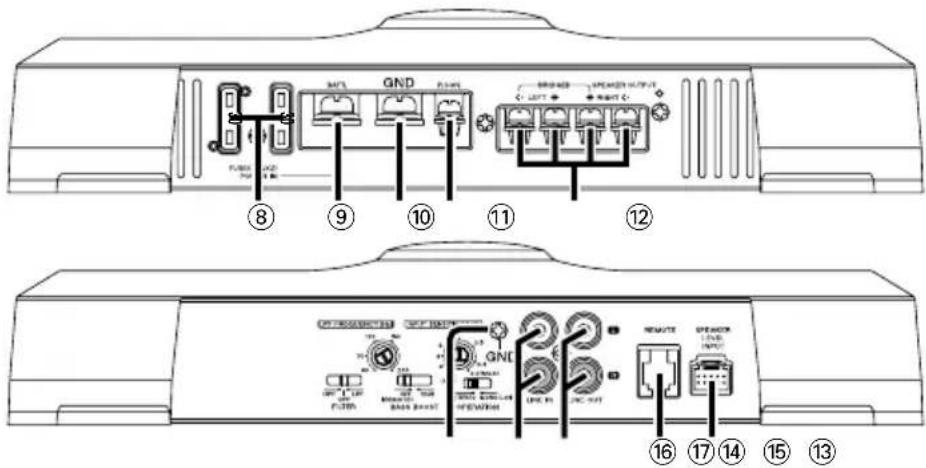

■ Nomi morsetti
⑧ FUSIBILE (30 A × 2)
⑨ Terminali BATT (alimentazione)
⑩ Terminali GND (massa)
⑪ Terminali P.CON (filo di controllo dell'alimentazione)
Controllo ON/OFF unità.
NOTA
Controllo potenza unità. Assicurarsi di collegarlo a tutti i sistemi.
⑫ Terminali SPEAKER OUTPUT
• Collegamenti stereo:
Se si desidera usare l'unità come amplificatore stereo, si dovranno usare i collegamenti stereo. Gli altoparlanti che devono essere collegati devono avere un'impedenza di 2Ω o maggiore. Se si collegano altoparlanti multipli, assicurarsi che l'impedenza combinata sia di 2Ω o più per ogni canale.
• Collegamenti a ponte:
Se si desidera usare l'unità come amplificatore ad alta uscita monoaurale, devono essere usati i collegamenti a ponte. (Effettuare i collegamenti ai terminali SPEAKER OUTPUT del canale sinistro [LEFT] ⊕ e del canale destro [RIGHT] ⊖). Gli altoparlanti che devono essere collegati devono avere un'impedenza di 4Ω o maggiore. Se vengono collegati altoparlanti multipli, assicurarsi che l'impedenza combinata si di 4Ω o maggiore.
ATTENZIONE
L'ingresso dichiarato dei diffusori non deve essere inferiore all'uscita massima dell'amplificatore. In caso diverso, essi potrebbero subire danni.
⑬ Terminali GND (filo di massa del cavo RCA)
Quando usate un cavo RCA dotato di cavo di messa a terra, collegate quest'ultimo a questo terminale.
⑭ Terminale LINE IN (ingresso di linea)
⑮ Linee di uscita (LINE OUT)
Il segnale che è in ingresso dal morsetto di ingresso linea viene emesso.
⑯ Terminale REMOTE (solo KAC-7251)
Per collegare il cavo del telecomando.
NOTA
Usate il cavo del telecomando accessorio.
⑰ Terminale SPEAKER LEVEL INPUT
NOTA
- Lo stereo per vettura accessorio originale deve possedere una potenza in uscita di non più di 40W.
- Non collegare i fili di uscita per i diffusori di un amplificatore di potenza (Opzionali) ai terminali di ingresso del diffusore di questa unità in quanto ciò puo causare disfunzioni o danni.
- Non collegare cavi e fili alle prese di ingresso RCA ed ai terminali di ingresso del diffusore contemporaneamente in quanto ciò puo causare disfunioni o danni.
- Collegare il filo dell'alimentazione ad una fonte di alimentazione che viene commutata ON/OFF dalla chiave di accensione (linea ACC). Con questo collegamento possono essere prodotti dei disturbi quando l'alimentazione dello stereo per vettura accessorio viene commutata ON/OFF.
■ Procedimento per l'installazione
Dato che ci sono molti modi di regolazione e collegamento possibili a seconda delle circostanze, prima di iniziare l'installazione leggere completamente il manuale dell'unità.
- Rimuovete la chiave del quadro e scollegate il terminale negativo ⊖ della batteria per prevenire eventuali corto circuiti.
- Predisporre l'unità per l'uso che se ne intende fare.
- Collegate i cavi di ingresso ed uscita delle unità.
- Collegate i cavi degli altoparlanti.
- Collegare il cavo di alimentazione, quello di controllo dell'alimentazione e quello di messa a terra in quest'ordine.
- Installate l'unità nell'automobile.
- Collegiate il terminale negativo ⊖ della batteria.
▲AVVERTENZA
Per evitare incendi causati da corto circuiti dei cablaggi, collegate un fusibile vicino al terminale della batteria.
ATTENZIONE
- Se il suono non viene riprodotto normalmente, spegnere subito l'unità e controllare i collegamenti.
- Prima di cambiare la posizione di qualsiasi tasto, contrillare di aver spento l'unità.
- Nel caso in cui il fusibile saltasse, controllate i cavi per localizzare eventuali corto circuiti, poi sostituite il fusibile con uno dello stesso amperaggio.
- Verificate che nessun cavo o connettore non collegato è appoggiato contro lo chassis dell'automobile. Non rimuovete i copricavo dai cavi o dai connettori non usati per prevenire eventuali corto circuiti.
- Collegiate i cavi degli altoparlanti ai connettori degli altoparlanti in modo separato. L'uso comune del cavo negativo dell'altoparlanti o dei cavi di massa dell'altoparlante potrebbe causare malfunzioni in quest'unità.
- Dopo l'installazione, controllate che il freno, i fari, le frecce e i tergicristalli funzionano correttamente.
Cablaggio
- Se a motore acceso i diffusori producono un ronzio, collegate un filtro del rumore (Opzionale) al cavo di alimentazione.
- I impedire al cavo di entrare direttamente in contatto con il margine della piastra di metallo utilizzando anelli in gomma.
- Collegiate i cavo di terra a parti metalliche della scocca della vettura che funge quindi da massa per il terminale negativo ⊖ della batteria. Non accendere l'unità se i cavi di terra non sono collegati.
- Assicurarsi di installare un fusibile di protezione nel cavo di alimentazione accanto alla batteria. Dovrebbe avere la stessa capacità del fusibile dell'unità o maggiore.
- Per il cavo di alimentazione e la messa a terra, utilizzare un cavo di cablaggio di alimentazione (ignifugo) per veicoli con una capacità di corrente superiore alla capacità del fusibile dell'unità. (Utilizzarne uno con un diametro di 5 mm ^2 (AWG 10) o superiore.)
- Se intendete usare più di un'amplificatore di potenza, usate un cavo di alimentazione ed un fusibile di protezione con una capacità di tensione superiore rispetto al consumo massimo di ciascun amplificatore.

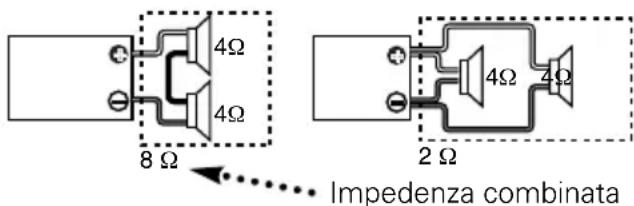

■ Selezione degli altoparlanti
- La potenza di ingresso nominale degli altoparlanti da collegare deve essere superiore dell'uscita massima (in Watt) dell'amplificatore. L'uso di altoparlanti con una potenza inferiore della potenza di uscita dell'amplificatore causerà l'emissione di fumo ed anche danni
- L'impedenza degli altoparlanti da collegare deve essere di 2Ω o più (per i collegamenti stereo) oppure di 4Ω o più (per i collegamenti a ponte). Se intendete usare più di una coppia di altoparlanti, calcolate l'impedenza combinata degli altoparlanti e poi collegate degli altoparlanti adatti all'amplificatore.

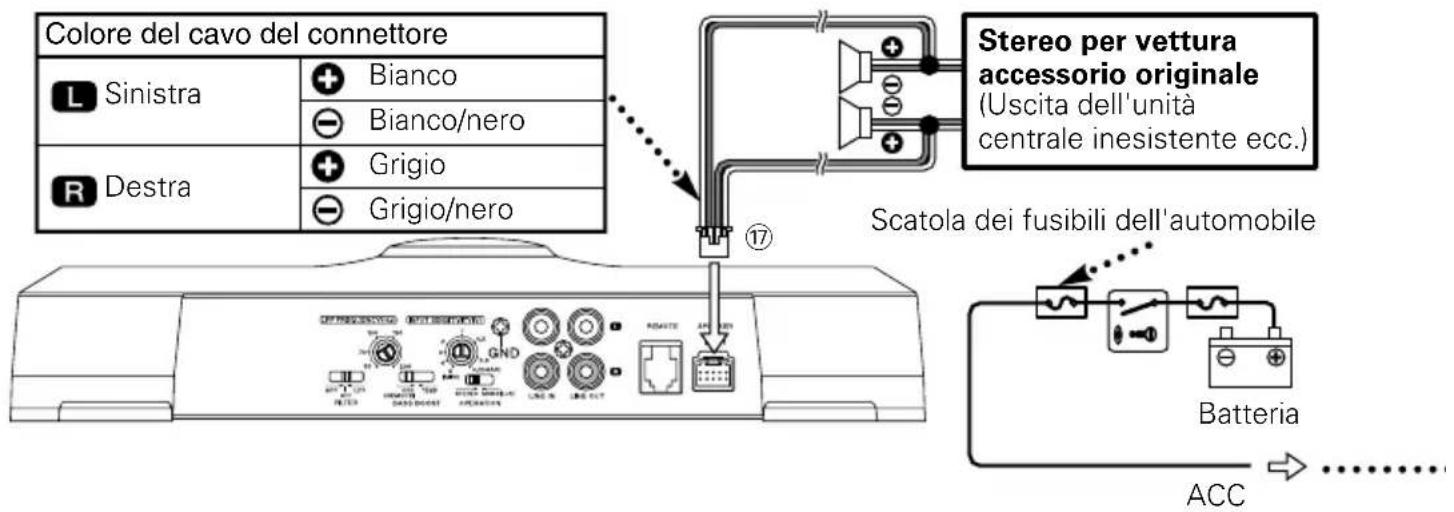

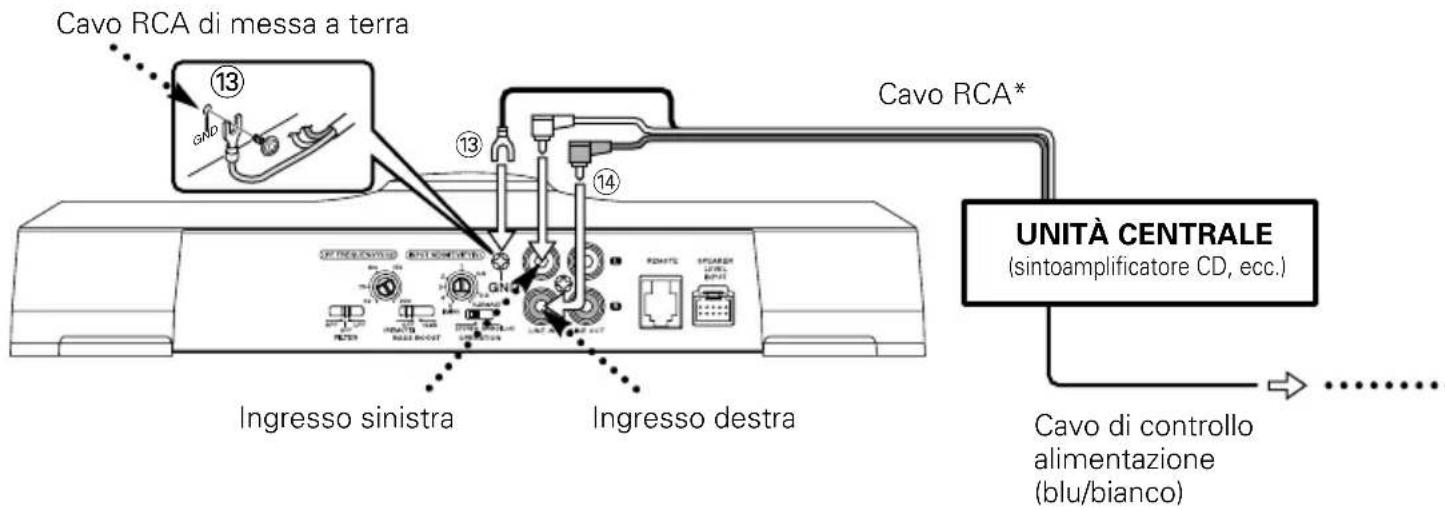

■ Collegamento del cavo RCA o dell'ingresso del livello dell'altoparlante (Collegamento cavo RCA)
(Collegamento dell'ingresso dei altoparlante)

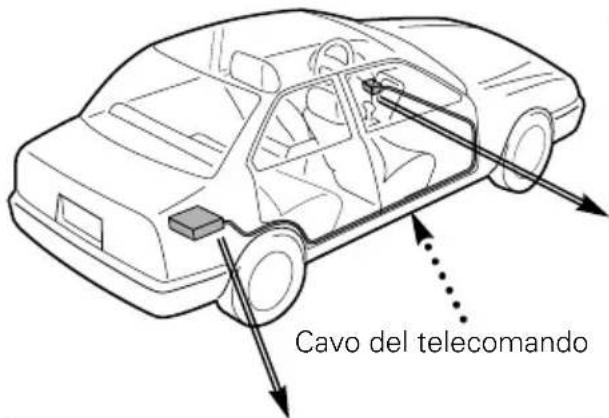

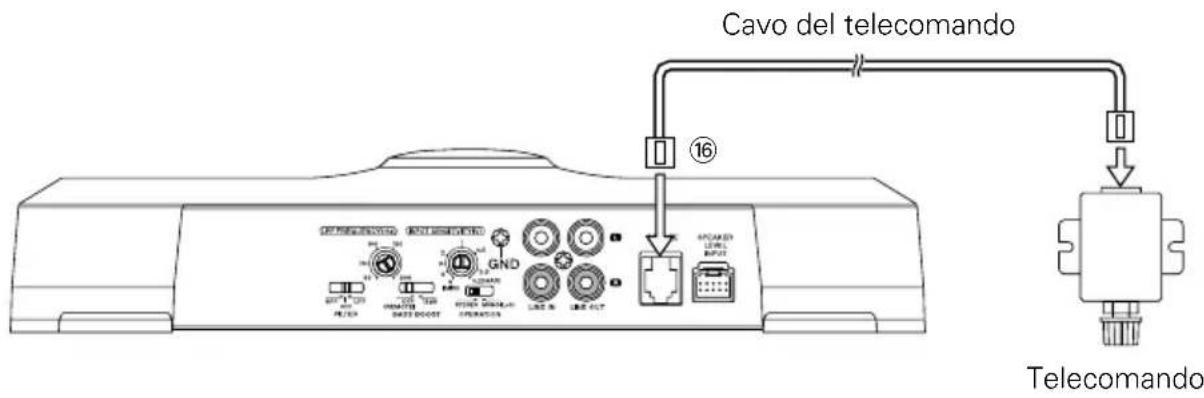

■ Collegamento del cavo del telecomando (solo KAC-7251)

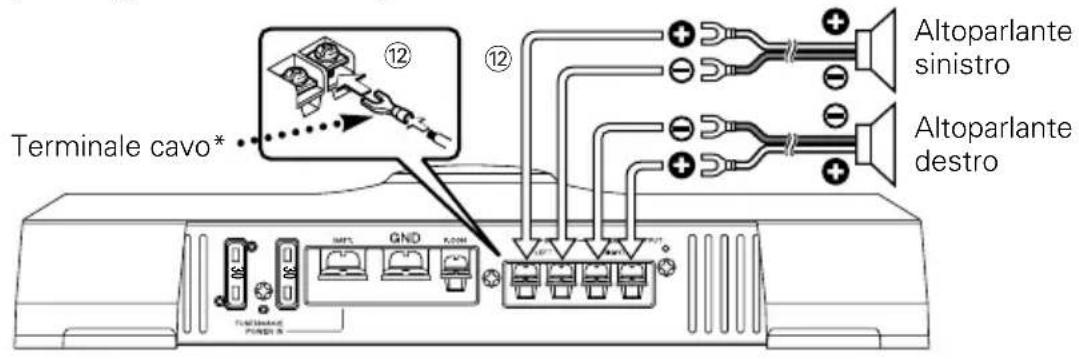

■ Collegamento del cavo degli altoparlanti
(Collegamenti stereo)

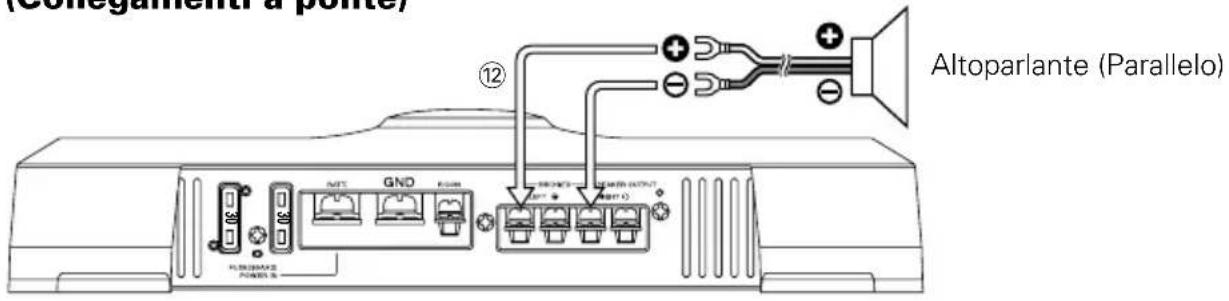

(Collegamenti a ponte)

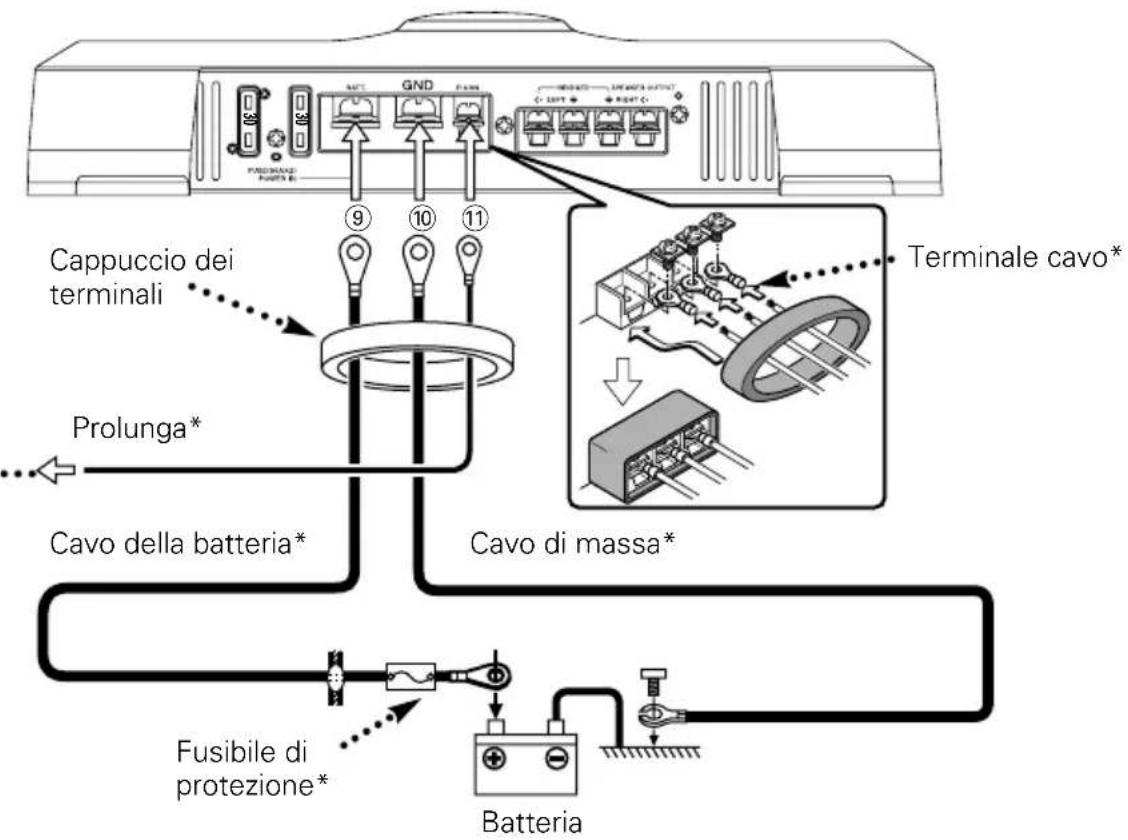

■ Collegamento del cavo di alimentazione

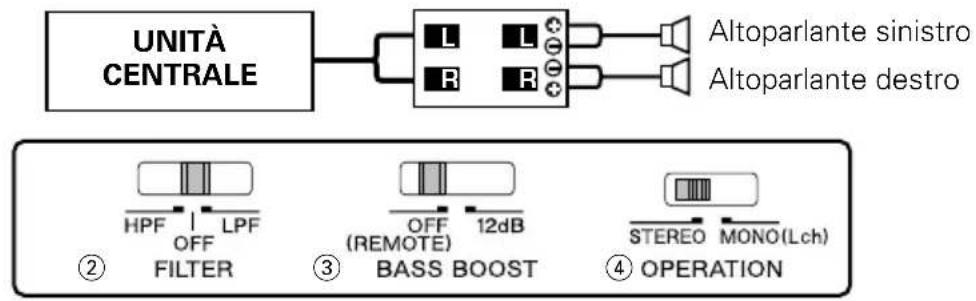

■ Sistema a 2 canali


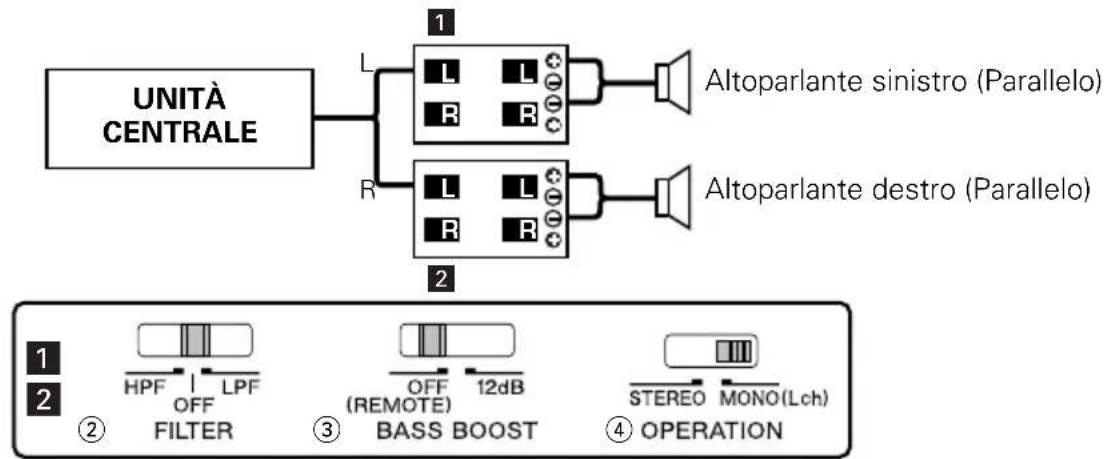

■ Sistema a 2 canali di alta potenza


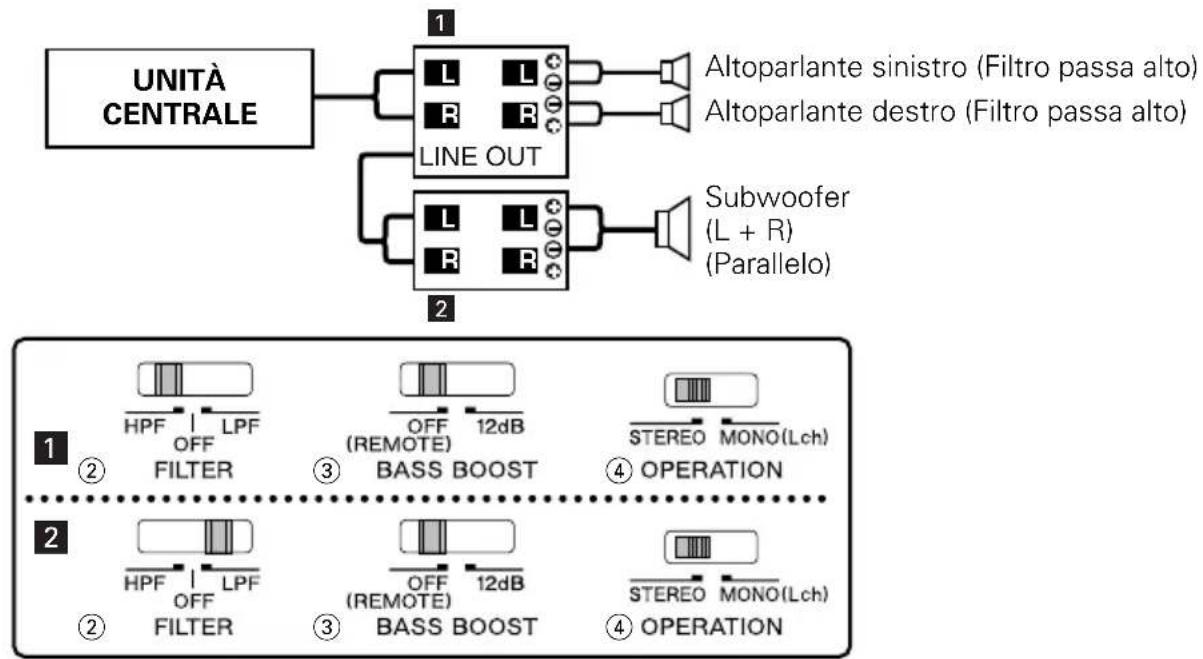

■ Sistema a 2 canali + subwoofer


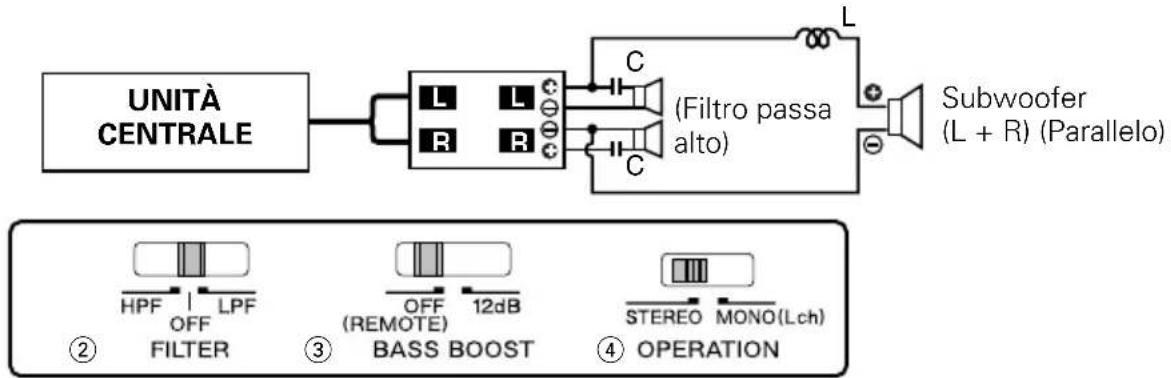

Tri-mode


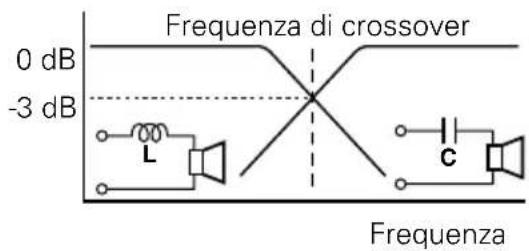

●Principi del modo Tri-mode
Metodo per la divisione della banda di frequenze utilizzando una bobina ed un condensatore ... nel caso di 6dB/pendenza ott.
Bobina (L): Lascia passare le basse frequenze e blocca quelle alte (filtro passa basso).
Condensatore (C): Lascia passare le alte frequenze e blocca quelle basse (filtro passa alto)
$$ C = \frac {1 5 9 0 0 0}{f c \times R} (\mu F) $$
fc=Frequenza di crossover (Hz)
R=Impedanza dei diffusori (Ω)
Esempio:
Quando è necessario impostare una frequenza di crossover di 120 Hz utilizzando diffusori con un'impedenza di 4 ohm.
Preparare una bobina ed un condensatore con i valori nominali il più prossimi ai risultati calcolati con la formula sopraindicata. Il valore nominale del condensatore deve essere il più prossimo possibile a 331,25 (μF) mentre quello della bobina deve essere il più prossimo possibile a 5,3 (mH).
ATTENZIONE
- Se si vuole collegare in ponte un altoparlante, l'impedenza dell'altoparlante non dovrà essere inferiore a 4 ohm. L'uso di diffusori di impedenza inferiore ai 4 ohm può danneggiare l'unità.
- Assicuratevi di collegare i condensatori agli altoparlanti a cui passeranno le alte frequenze. Altrimenti si verificherà una caduta dell'impedenza combinata del subwoofer.
- Assicuratevi che sia sufficiente la tensione e la corrente nominale dei condensatori (C) e delle bobine (L).
Guida alla soluzione di problemi
Ciò che può sembrare un problema di funzionamento dell'apparecchio può essere in realtà soltanto il risultato di operazioni o collegamenti errati. Prima di rivolgersi ad un centro di assistenza, è consigliabile eseguire i controlli indicati nella tabella sottostante.
PROBLEMA CAUSA POSSIBILE SOLUZIONE
| Mancata riproduzione (mancata riproduzione di un canale). | I cavi di ingresso o uscita dei diffusori sono scollegati.Il circuito di protezione potrebbe essersi attivato. | Collegare i cavi di ingresso o uscita dei diffusori.Controllare i collegamenti consultando la sezione del manuale “Indicatore”. |
| (Fusibile soffiato) | Il volume è troppo alto.Il cavo dell'altoparlante è in corto circuito. | Sostituite il fuso e utilizzate un volume basso.Dopo aver controllato il cavo dell'altoparlante e aver fissato la causa del corto circuito, sostituite il fusibile. |
| Il livello in uscita è basso (o troppo alto). | La manopola di regolazione della sensibilità non si trova sulla posizione corretta. | Regolare il comando in modo corretto consultando il “Comandi”. |
| Riproduzione scadente (suono distorto). | I cavi dei altoparlante sono collegati con le polarità ⊕ / ⊖ invertite.Un cavo dei altoparlante viene pizzicato da una vite del telaio.I comandi potrebbero non esser stati regolati correttamente. | Collegarli in modo appropriato controllando che le polarità ⊕ / ⊖ dei cavi e dei terminali siano corrette.Collegare nuovamente il cavo del altoparlante in modo che non venga pizzicato.Regolarli consultando le sezioni “Esempi di sistema”. |
| Non funziona il telecomando. | Si trova nella posizione errata l'interruttore "BASS BOOST".Si è scollegato il cavo del telecomando. | Collocate l'interruttore "BASS BOOST" nella posizione "OFF (REMOTE)".Collegate il cavo del telecomando in modo ben saldo e correttamente. |
Le caratteristiche tecniche sono soggette a cambiamenti senza preavviso.
Sezione audio
Uscia massima....800 W × 1
Uscita nominale
Normale (4 Ω) (DIN : 45324 , +B = 14,4V) 150 W × 2
(2 Ω) (1 kHz, 0,8 % dist. arm. tot)....230 W × 2
In parallelo (4 Ω) (1 kHz, 0,8 % dist. arm. tot) ....460 W × 1
Risposta in frequenza (+0, -3 dB) 5 Hz – 50 kHz
Sensibilità di ingresso (Max) 0,2 V (Min) 5,0 V
Rapporto segnale/rumore 100 dB
Impedenza di ingress 10 kΩ
Frequenza filtro passa basso (18 dB/ott.) 50 – 200 Hz (variabile)
Frequenza filtro passa alto (12 dB/ott.) 150 Hz
Circuito di aumento dei bassi (90 Hz) KAC-7251 ......OFF / +6 / +9 / +12 dB
KAC-7201 OFF / +12 dB
Generale
Tensione di alimentazione (11 - 16 V permissibile)....14,4V
Consumo (4 Ω, 10 % dist. arm. tot) 43 A
