Produkttyp	Endstufe (Verstärker)
Marke	Kenwood
Modell	KAC-7201
Maximale Ausgangsleistung	800 W × 1
Nenn-Ausgangsleistung (4 Ω)	150 W × 2 (DIN 45324, +B = 14,4 V)
Nenn-Ausgangsleistung (2 Ω)	230 W × 2 (1 kHz, 0,8 % Klirrfaktor)
Nenn-Ausgangsleistung (überbrückt 4 Ω)	460 W × 1 (1 kHz, 0,8 % Klirrfaktor)
Frequenzgang	5 Hz – 50 kHz (+0, -3 dB)
Eingangsempfindlichkeit	0,2 V (Max) bis 5,0 V (Min)
Rauschabstand	100 dB
Eingangsimpedanz	10 kΩ
Tiefpassfilter	50 – 200 Hz, 18 dB/Oktave (einstellbar)
Hochpassfilter	150 Hz, 12 dB/Oktave (fest)
Bass Boost	AUS / +12 dB (bei 90 Hz)
Betriebsspannung	14,4 V (11 – 16 V zulässig)
Stromaufnahme	43 A (bei 4 Ω, 10 % Klirrfaktor)
Sicherung	30 A × 2
Abmessungen (B × H × T)	285 × 57 × 305 mm
Gewicht	3,32 kg
Schutzfunktion	Ja (Überstrom, Kurzschluss, Überhitzung, Gleichstrom)
Kühlung	Kühlgebläse
Fernbedienung	Nicht im Lieferumfang (nur bei KAC-7251)
Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel

Häufig gestellte Fragen - KAC-7201 KENWOOD

Welche Lautsprecherimpedanz ist für den Kenwood KAC-7201 geeignet?

Für Stereoanschlüsse müssen die Lautsprecher eine Impedanz von mindestens 2 Ω haben. Bei Brückenanschlüssen (Monobetrieb) ist eine Impedanz von mindestens 4 Ω erforderlich. Bei mehreren Lautsprechern pro Kanal muss die kombinierte Impedanz diese Werte einhalten.

Wie schließe ich den Verstärker an die Autobatterie an?

Trennen Sie zuerst den Minuspol der Batterie. Verbinden Sie das Batteriekabel (BATT) mit dem Pluspol der Batterie über eine Sicherung in der Nähe der Batterie. Das Massekabel (GND) an einen Metallteil der Karosserie anschließen. Das Steuerkabel (P.CON) mit der ACC-Leitung des Fahrzeugs verbinden. Verwenden Sie Kabel mit mindestens 5 mm² Querschnitt.

Was bedeutet die Schutzfunktion und wie wird sie deaktiviert?

Die Schutzfunktion schaltet den Verstärker bei Kurzschluss, Überhitzung, Gleichstrom am Ausgang oder Massefehler ab. Die POWER-Anzeige erlischt. Deaktivieren Sie die Schutzfunktion, indem Sie die Ursache beheben: Kurzschluss beseitigen, Kühlung verbessern oder korrekte Masseverbindung herstellen. Schalten Sie das Gerät dann aus und wieder ein.

Wie stelle ich die Eingangsempfindlichkeit (INPUT SENSITIVITY) richtig ein?

Drehen Sie den Regler entsprechend dem Vorverstärker-Ausgangspegel des angeschlossenen Radios. Richten Sie sich nach dem Diagramm im Handbuch: Bei niedrigem Pegel (z. B. 0,2 V) auf MIN, bei hohem Pegel (z. B. 5 V) auf MAX. Die Nennleistung wird bei der richtigen Einstellung erreicht, ohne Verzerrungen.

Kann ich den Verstärker im Brückenmodus betreiben?

Ja. Stellen Sie den OPERATION-Schalter auf MONO(L) und schließen Sie den Lautsprecher an die LEFT+ und RIGHT- Klemmen an. Die Impedanz muss mindestens 4 Ω betragen. So erhalten Sie eine maximale Leistung von 460 W an 4 Ω.

Wie reinige ich den Kenwood KAC-7201 richtig?

Schalten Sie das Gerät aus und reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen ein Tuch mit neutralem Reinigungsmittel leicht anfeuchten. Verwenden Sie keine rauen Lappen, Verdünner, Alkohol oder andere Lösungsmittel, da diese die Oberfläche beschädigen können.

Warum leuchtet die POWER-Anzeige nicht, obwohl das Gerät eingeschaltet ist?

Die POWER-Anzeige erlischt, wenn die Schutzfunktion aktiviert ist. Mögliche Ursachen: Kurzschluss an den Lautsprecherkabeln, Lautsprecherausgang mit Masse verbunden, Überhitzung, Gleichstrom am Ausgang oder fehlende Masseverbindung. Überprüfen Sie die Verkabelung und die Kühlung.

Welche Sicherung wird für den KAC-7201 benötigt?

Der Verstärker hat zwei interne Sicherungen mit je 30 A. Verwenden Sie nur Sicherungen mit dem gleichen Wert. Ersetzen Sie eine durchgebrannte Sicherung erst nach Beseitigung der Kurzschlussursache. Die Schutzsicherung an der Batterie sollte die gleiche oder eine etwas höhere Kapazität haben.

Wie schließe ich einen Subwoofer an den Verstärker an?

Stellen Sie den FILTER-Schalter auf LPF (Tiefpass), um nur tiefe Frequenzen auszugeben. Verwenden Sie den LPF FREQUENCY-Regler, um die Trennfrequenz (50–200 Hz) einzustellen. Schließen Sie den Subwoofer im Brückenmodus an die LEFT+ und RIGHT- Klemmen an. Die Impedanz muss mindestens 4 Ω betragen.

Wo sollte der Verstärker im Fahrzeug installiert werden?

Installieren Sie den Verstärker an einem stabilen, gut belüfteten Ort, der vor direkter Sonneneinstrahlung, Feuchtigkeit und Staub geschützt ist. Die Kühlluftöffnungen dürfen nicht blockiert werden. Nicht unter Teppichen oder in der Nähe von Airbags montieren. Befestigen Sie das Gerät fest, um ein Herunterfallen während der Fahrt zu verhindern.

BEDIENUNGSANLEITUNG KAC-7201 KENWOOD

ENDSTUFE ▶ Seite 2-13

BEDIENUNGSANLEITUNG

EINDVERSTERKER ▶ blz 14-25

GEBRUIKSAANWIJZING

Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Verwenden Sie bei Verlegung des Batterie- und Massekabels besonders strapazierfähige und speziell für die Installation im Auto angebotene Kabel mit einem Leitungsquerschnitt von mindestens 5 mm ^2 (AWG 10).
• Stellen Sie sicher, daß keine Metallgegenstände (Münzen, Nadeln, Werkzeuge etc.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus und suchen Sie einen KENWOOD-Fachhändler auf.
• Das Gerät während des Betriebs nicht berühren weil es sehr hieß wird und Verbrennungen verrursachen kann.

▲ACHTUNG

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert:

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Entfernen Sie nicht die oberen oder unteren Gehäuseabdeckungen.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Achten Sie beim Austauschen einer Sicherung darauf, daß der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zur Beschädigung des Geräts führen.
• Unterbrechen Sie vor dem Austauschen einer Sicherung zunächst die Kabelverbindungen, um Kurzschlüsse zu verhindern.

ANMERKUNGEN

• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich von Ihrem KENWOOD-Fachhändler beraten.
• Sollte das Gerät nicht einwandfrei funktionieren, dann wenden Sie sich bitte an Ihren Kenwood Händler.

Reinigung

Schalten Sie das Gerät aus und reinigen Sie das Gehäuse mit einem weichen und

trockenen oder mit einem mit neutralem Reinigungsmittel befeuchteten Tuch.

▲ACHTUNG

Verwenden Sie keine rauhen Lappen und Verdünner, Alkohol oder andere flüchtige Lösungsmittel. Diese Chemikalien können die Oberfläche zerstören und Beschriftungen am Gerät auflösen.

Um ein Ansteigen des Batterieverbrauchs zu verhindern

Wenn das Gerät in der Position ACC ON verwendet wird, ohne dass der Motor EIN ist, wird die Batterie schneller verbraucht. Verwenden Sie es, nachdem Sie den Motor gestartet haben.

Schutzfunktion

Im Gerät ist eine Schutzfunktion installiert, um das Gerät und die Lautsprecher vor verschiedenen Problemen zu schützen. Wenn der Schutz aktiv ist, informiert Sie die Anzeige über den Zustand. (Siehe Seite 5.)

Zubehör

Teilebezeichnung		AnzahlAnsicht
Gewindeschneidschrauben ( 4 × 16 mm)		4
Cache de bornier (Borne d'alimentation)		1
Câble d'entrée de niveau d'enceinte		1

(nur KAC-7251)

Teilebezeichnung		AnzahlAnsicht
Fernbedienungskabel		1
Fernbedienung 1
Knopf 1
Verkleidungsplatte 1
Mutter 1
Unterlegscheibe		1
Gewindeschneidschrauben (ø3 × 12 mm)		2
Doppelseitiges Klebeband		1

Einbauplatte usw.
(Stärke: 15 mm oder mehr)

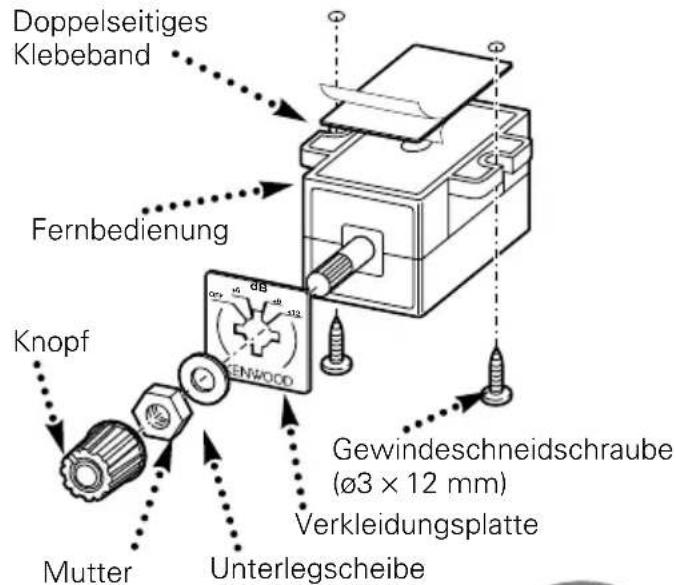

Fernbedienung (nur KAC-7251)

ANMERKUNG

Befestigen Sie die Verkleidungsplatte im Befestigungswinkel der Fernbedienung.

Drehen Sie den Knopf vollständig gegen den Uhrzeigersinn (CCW), und stellen Sie die Markierung des Knopfes auf die "OFF"-Position der Verkleidungsplatte ein.

▲ACHTUNG

• Nicht an folgenden Stellen installieren;
  (nicht stabile Stellen; Stellen, die beim Fahren stören; an einer Stelle, die nass werden kann; an einer staubigen Stelle; an einem Platz, der heiß werden kann; an einem Platz, der dem direkten Sonnenlicht ausgesetzt ist; an einer Stelle, an der heiße Luft einströmt)
• Das Gerät nicht unter dem Teppich einbauen, weil sich sonst die Wärme stauen kann, wodurch Schaden am Gerät verursacht werden kann.
• Das Gerät an einer Stelle anbauen, an der die Wärme gut abgeführt wird. Keine Gegenstände auf das eingebaute Gerät legen.
  • Die Oberfläche des Verstärkers wird während der Benutzung heiß. Installieren Sie den Verstärker an einem Ort, an dem weder Personen, Kunststoffe noch andere hitzeempfindliche Substanzen mit dem Verstärker in Kontakt kommen können.

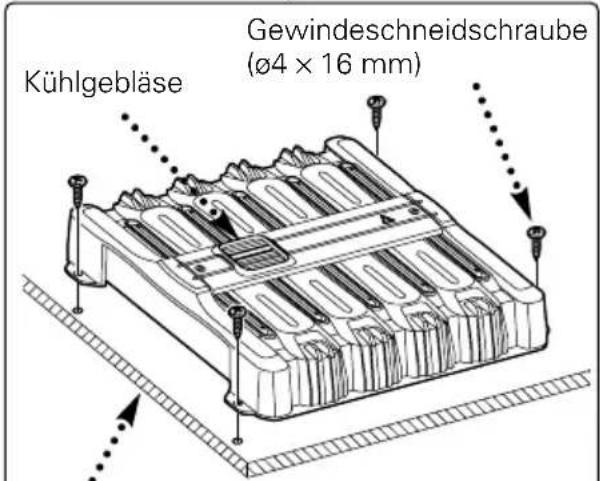

• Dieses Gerät ist mit Kühlgebläsen versehen, die ein übermäßiges Ansteigen der Innentemperatur verhindern. Darauf achten, daß bei der Installation des Geräts die Kühlluftöffnungen nicht blockiert werden. Wenn diese Öffnungen abgedeckt werden, ist eine ausreichende Kühlung nicht mehr gewährleistet, was eine Funktionsstörung zur Folge hat.
• Ü berprüfen Sie beim Bohren eines Loches unter dem Sitz, im Kofferraum oder an einer anderen Stelle im Fahrzeug, daß sich auf der gegenüberliegenden Seite keine gefährlichen Gegenstände wie z.B. der Benzintank, die Bremsleitung oder elektrischen Leitungen befinden. Achten Sie darauf, daß Sie das Fahrzeug weder zerkratzen noch auf andere Weise beschädigen.
• Installieren Sie den Verstärker nicht in der Nähe des Armaturenbrettes, der Heckablage und im Bereich des Sicherheitsairbags.
• Das Gerät muß fest an einer Stelle im Fahrzeug installiert werden, an der es das Führen des Fahrzeuges nicht behindert. Das Herunterfallen des Gerätes auf Personen oder Sicherheitseinrichtungen kann Verletzungen oder Unfälle verursachen.
• Nach dem Einbau des Gerätes muß überprüft werden, ob elektrische Vorrichtungen wie Bremsleuchten, Blinkerleuchten und Scheibenwischer einwandfrei funktionieren.

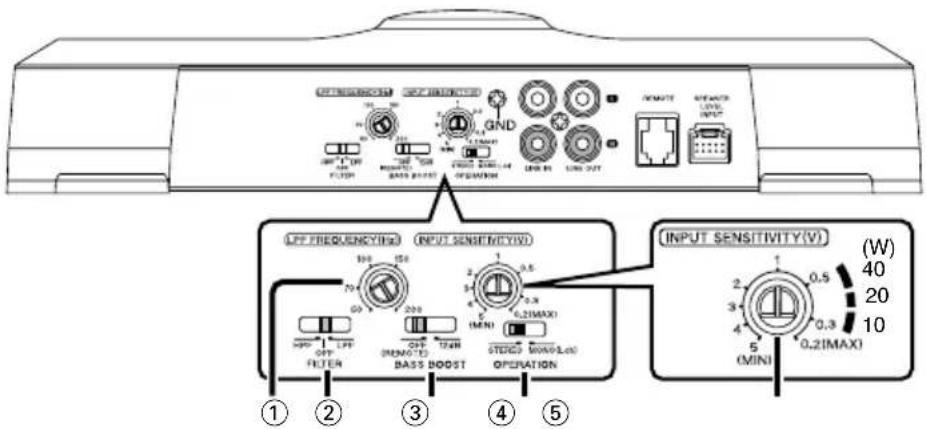

① Regler für Tiefpaßfilter (LPF FREQUENCY)

Zum Einstellen der Abschaltfrequenz, wenn der FILTER-Schalter auf LPF gestellt ist.

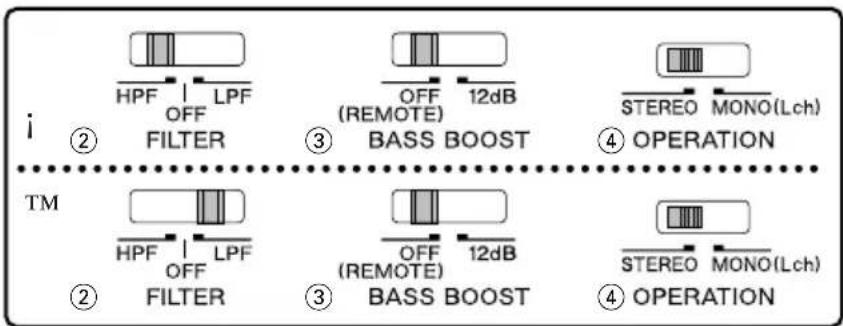

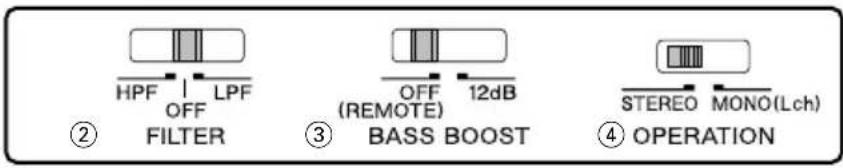

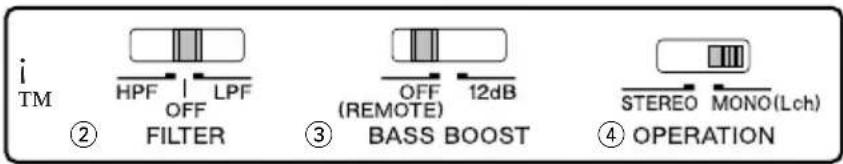

② FILTER-Schalter

Mit diesem Schalter kann der Hochpaß- bzw. Tiefpaßfilter für die Lautsprecher-Ausgangssignale aktiviert werden.

• HPF-Position (Hochpaßfilter):

Nur Frequenzen von 150Hz und höher werden ausgegeben. (Signale unter 150Hz werden unterdrückt.)

- O FF-Position:

Hierbei wird die gesamte Bandbreite ohne Filterwirkung abgegeben.

• L PF-Position (Tiefpaßfilter):

Dieser Filter gibt ein niedriges als das mit dem LPF FREQUENCY-Regler eingestellte Frequenzband ab.

Das Lautsprecher-Ausgangssignal wird automatisch auf monaural geschaltet (L + R).

③ BASS BOOST (Bassverstärker)-Schalter

Stellt den Verstärkungspegel für die Basssteuerung ein.

- Position 12dB:

BASS BOOST ist +12 dB

• KAC-7201: Position OFF:

BASS BOOST ist ausgeschaltet.

Kann mit der Fernbedienung eingestellt werden.

ANMERKUNG

Wenn Sie die Fernbedienung abgetrennt haben, ist BASS BOOST ausgeschaltet.

④ Betriebsschalter (OPERATION)

Dieser Schalter gestattet die wahl der Verstärkungsmethode der Eingangssignale.

- Position STEREO:

Das linke und rechte Eingangssignal werden separat verstärkt. Diese Position bei Verwendung des Gerätes als Stereoverstärker verwenden.

- Position MONO(L):

Verstärkt nur das von der linken Seiten kommende Eingangssignal. Um das Gerät als Hochleistungs-Monaural-Verstärker zu verwenden, auf diese Position einstellen und den Überbrückungsanschluß einfügen. (Das rechte Eingangssignal wird nicht ausgegeben.)

⑤ Regler für Eingangsempfindlichkeit (INPUT SENSITIVITY)

Diesen Regler entsprechend dem Vorverstärker-Ausgangspegel des mit diesem Gerät verbundenen Mittengeräts oder auf die maximale Ausgangsleistung des Originalausstattung-Automobil-Stereogeräts einstellen.

Das nebenstehende Diagramm als Anleitung verwenden.

ANMERKUNG

Der Vorverstärker-Ausgangspegel bzw. die maximale Ausgangsleistung kann unter "Technische daten" in der

Bedienungsanleitung des Mittengerätes ersehen werden.

Fernbedienung (nur KAC-7251)

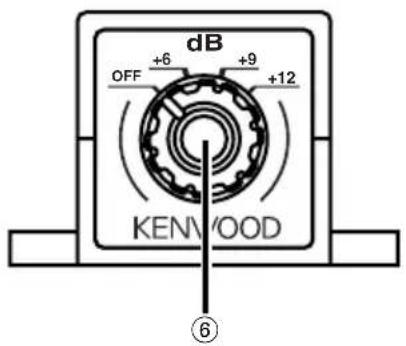

⑥ Fernbedienung (nur KAC-7251)

Wenn der "BASS BOOST"-Schalter sich in der "OFF (REMOTE)"-Position befindet, regeln Sie den Bassverstärkungspegel mit der Fernbedienung.

- Position OFF:

BASS BOOST ist ausgeschaltet.

Verstärkt den Ton um +6 dB, +9 dB bzw. +12 dB.

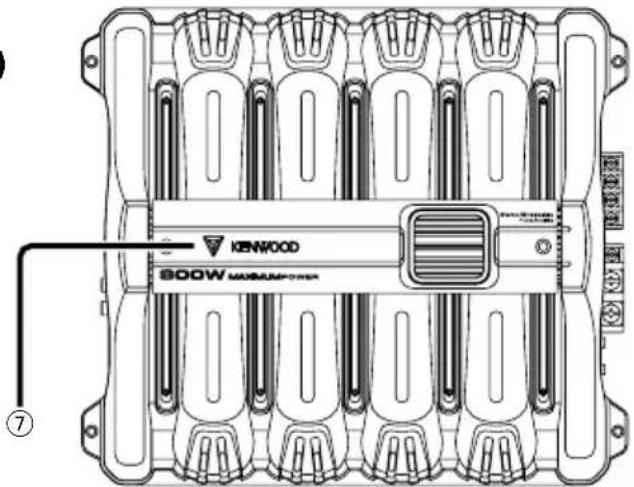

⑦ POWER-Anzeige

Wenn dieses Gerät eingeschaltet wird, erleuchtet die POWER-Anzeige.

Falls die POWER-Anzeige nicht erleuchtet, wenn das Gerät eingeschaltet ist, so kann die Schutzfunktion ausgelöst sein. Prüfen Sie, ob Gerät kein Problem hat.

■ Die Schutzfunktion wird in den folgenden Situationen aktiviert:

Dieses Gerät verfügt über eine Schutzfunktion, um dieses Gerät und die Lautsprecher vor verschiedenen Schäden und Beeinträchtigungen zu schützen. Wenn die Schutzfunktion ausgelöst wird, erlischt die POWER-Anzeige, und der Verstärker schaltet aus.

- Wenn ein Lautsprecherkabel kurzgeschlossen ist.

- Wenn ein Lautsprecherausgang mit Masse verbunden ist.

- Wenn aufgrund einer Fehlfunktion des Gerätes ein Gleichstromsignal zu den Lautsprecherausgängen gesendet wird.

- Wenn Die Innentemperatur hoch ist und das Gerät nicht arbeitet.

- Wenn eine Massekabel des Mittengerätes (Kassetten-Receiver, CD-Receiver usw.) oder dieses Gerätes nicht mit einem Metallteil des Chassis verbunden ist, das den Stromkreis zur Minusklemme ⊖ der Batterie schließt.

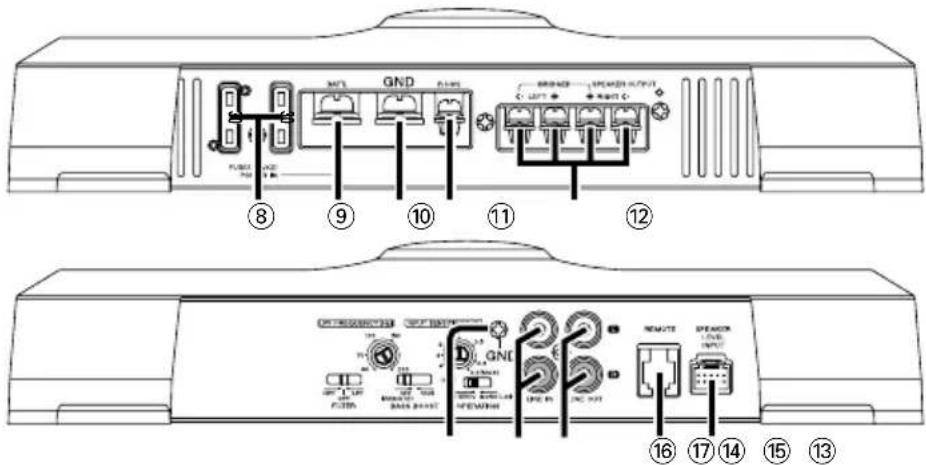

■ Terminal-Namen

⑧ SICHERUNG (30 A × 2)
⑨ Netzbuchse (BATT)
⑩ Massebuchse (GND)
⑪ Netzsteuergbuchse (P.CON)

Regelt EIN/AUS des Geräts.

ANMERKUNG

Regelt die Stromzufuhr des Geräts. Achten Sie darauf, dass es mit allen Systemen verbunden ist.

⑫ Lautsprecher-Ausgangsanschlüsse (SPEAKER OUTPUT)

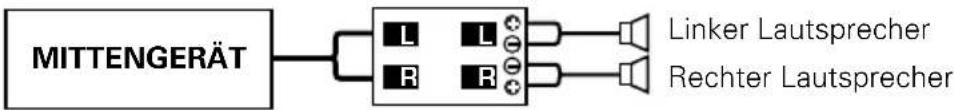

- Stereoanschlüsse:

Wenn Sie das Gerät als Stereo-Verstärker verwenden möchten, werden Stereoanschlüsse gebraucht. Die Lautsprecher, die angeschlossen werden sollen, benötigen eine Impedanz von 2 ohm oder mehr. Wenn multiple Lautsprecher angeschlossen werden sollen, stellen Sie sicher, daß die kombinierte Impedanz für jeden Kanal 2 ohm oder mehr beträgt.

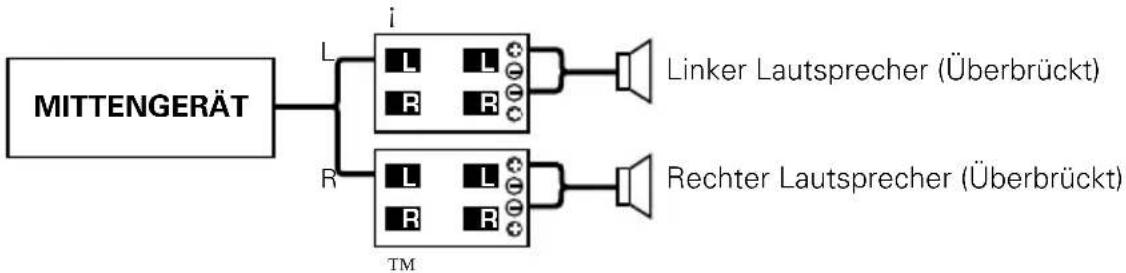

- Brückenanschlüsse:

Wenn Sie das Gerät als Hochleistungs-Mono-Verstärker verwenden möchten, werden Brückenanschlüsse gebraucht. (An die LEFT-Kanal ⊕ und RIGHT-Kanal ⊖ SPEAKER OUTPUT-Klemmen anschließen.) Die Lautsprecher, die angeschlossen werden sollen, benötigen eine Impedanz von 4 ohm oder mehr. Wenn multiple Lautsprecher angeschlossen werden sollen, stellen Sie sicher, daß die kombinierte Impedanz 4 ohm oder mehr beträgt.

▲ACHTUNG

Die Nenn-Eingangsleistung der Lautsprecher darf nicht geringer als die maximale Ausgangsleistung des Verstärkers sein, da andernfalls eine

6 Deutsch

Funktionsstörung die Folge sein kann.

⑬ Buchse für RCA-Kabel, Masseleitung (GND)

Bei Verwendung eines Cinchsteckerkabels mit Massekabel das Massekabel an diese Klemme anschließen.

⑭ LINE IN-Buchse

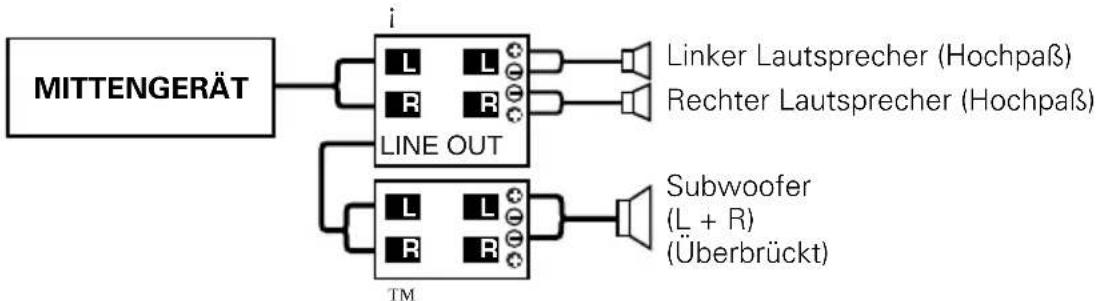

⑮ Hochpegelausgäng (LINE OUT)

Das Signal, das vom Linieneingangsterminal kommt wird, wird ausgegeben.

⑯ REMOTE-Klemme (nur KAC-7251)

Anschluss des Fernbedienungskabels.

ANMERKUNG

Verwenden Sie das Fernbedienungskabel des Zubehörs.

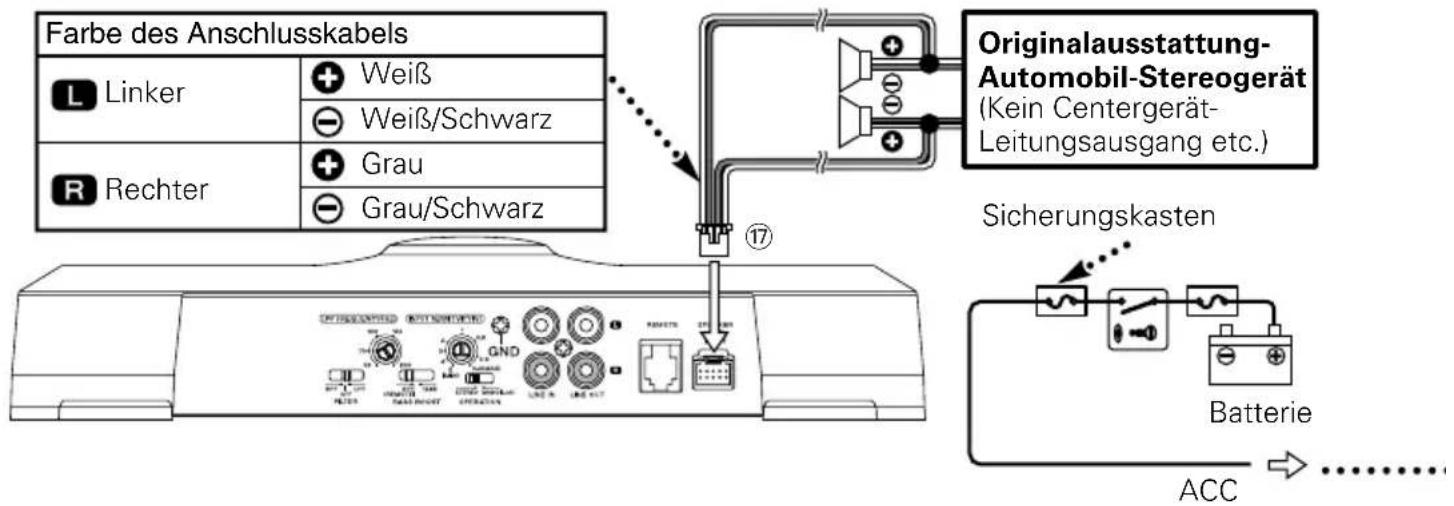

⑰ Lautsprecherpegel-Eingangsanschluß (SPEAKER LEVEL INPUT)

ANMERKUNGEN

• Die maximale Ausgangsleistung des Originalausstattung-Automobil-Stereogeräts darf nicht mehr als 40W betragen.
• Niemals die Lautsprecher-Ausgangsleitungen von einer Endstufe (Sonderzubehör) an die Lautsprecher-Eingangsklemmen dieses Gerätes anschließen, weil Fehlfunktionen oder Schäden verursacht werden können.
• Niemals Kabel und Leitungen gleichzeitig an die Cinchstecker-Eingangsbuchsen und Lautsprecher-Eingangsklemmen anschließen, weil dadurch Fehlfunktionen oder Schäden verursacht werden können.
• Die Spannungsversorgung-Steuerungsleitung an eine Spannungsleitung anschließen, die mit dem Zündschloßschalter (ACC-Leitung) ein- und ausgeschaltet werden kann. Bei diesem Anschluß können beim Ein- und Ausschalten des Originalausstattung-Automobil-Stereogeräts Schaltknackse verursacht werden.

■ Hinweise zum Einbau

Da je nach Anwendung zahlreiche verschiedene Einstellungen und Anschlüsse möglich sind, wird empfohlen, die Bedienungsanleitung sorgfältig durchzulesen, um die für Ihr Gerät korrekte Einstellung und Anschlußmöglichkeit zu bestimmen.

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Battrie, um einen Kurzschluß zu vermeiden.
2. Das Gerät entsprechend der vorgesehenen Verwendung einstellen.
3. Verbinden Sie die Ein- und Ausgangskabel der einzelnen Geräte.
4. Verbinden Sie die Lautsprecheranschlüsse.
5. Das Batterie-Kabel, Steuerkabel und das Massekabel in dieser Reihenfolge anschließen.
6. Bauen Sie die Geräte ein.
7. Schließen Sie den Minuspol Batterie an.

⚠️WARNUNG

In der Nähe der Batterieklemme eine Schmelzbandsicherung ode einen Unterbrecher anschließen, um ein Feuer durch einen Kurzschluß in der Verdrahtung zu verhindern.

▲ACHTUNG

• Wenn keine normale Klangwiedergabe erfolgt, sofort die Stromversorgung ausschalten und die Anschlüsse überprüfen.
• Bevor eine Schalterstellung verändert wird, muß unbedingt die Stromversorgung ausgeschaltet werden.
• Wenn die Sicherung anspricht, überprüfen Sie die Kabel nach Kurzschlüssen. Ersetzen Sie die defekte Sicherung durch eine intakte Sicherung gleichen Werts.
• Achten Sie darauf, daß keine nicht angeschlossenen Kabelenden mit der Karrosserie des Fahrzeugs in Verbindung kommen können. Um Kurzschlüsse zu verhindern, entfernen Sie keine Schutzhüllen oder Verbindungsstecker.
• Verbinden Sie beide Pole der Lautsprecher mit den Lautsprecherausgängen am Gerät. Das Anschließen der Lautsprecher-Minuspole an die Karrosserie kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.

■ Verdrahtung

• Wenn bei laufendem Motor ein Summgeräusch von den Lautsprechern erzeugt wird, sollte ein Entstörfilter (als Sonderzubehör erhältlich) an das Spannungskabel angebracht werden.
• Die Tüllen verwenden, um direkten Kontakt des Kabels mit dem Rand der Blechplatte zu vermeiden.
• Die Masseleitungen an ein Metallteil des Fahrzeugchassis anschließen, das als elektrische Masse wirkt, d.h. mit der Minusklemme ⊖ der Batterie verbunden ist. Die Spannungsversorgung nicht anschließen, wenn die Massekabel nicht angeschlossen sind.
• Achten Sie darauf, die Schutzsicherung des Stromkabels in der Nähe der Batterie zu installieren. Die Schutzsicherung sollte dieselbe oder eine etwas höhere Kapazität haben wie die Sicherung des Geräts.
• Für das Stromkabel und die Erdung sollten Sie ein (feuerfestes) Stromleitungskabel für Fahrzeuge mit einer aktuellen Kapazität verwenden, die höher ist als die Kapazität der Sicherung des Geräts. (Verwenden Sie ein Stromleitungskabel mit einem Durchmesser von 5 mm ^2 (AWG 10) oder größer.)
• Wenn Sie mehr als einen Leistungsverstärker benutzen möchten, verwenden Sie bitte ein Spannungszufuhrkabel und eine Schutzsicherung mit höherer Belastbarkeit als der insgesamt maximal von jedem Verstärker gezogene Strom.

■ Lautsprecher-Auswahl

• Die Nenneingangsleistung der anzuschließenden Lautsprecher sollte größer sein als die maximale Ausgangsleistung (in Watt) des Verstärkers. Die Verwendung von Lautsprechern, deren Eingangsleistung niedriger als die Ausgangsleistung des Verstärkers ist, kann sowohl Rauchbildung als auch Beschädigungen verursachen.
• Die Impedanz der anzuschließenden Lautsprecher sollte 2Ω oder mehr (bei Stereo-Anschlüssen) oder mindestens 4Ω (bei Brückenschaltungen) betragen. Wenn Sie mehr als ein Paar Lautsprecher anschließen möchten, rechnen Sie die kombininierte Impedanz aller Lautsprecher zusammen und schließen Sie dann die geeigneten Lautsprecher an den Verstärker an.

Kombinierte Impedanz

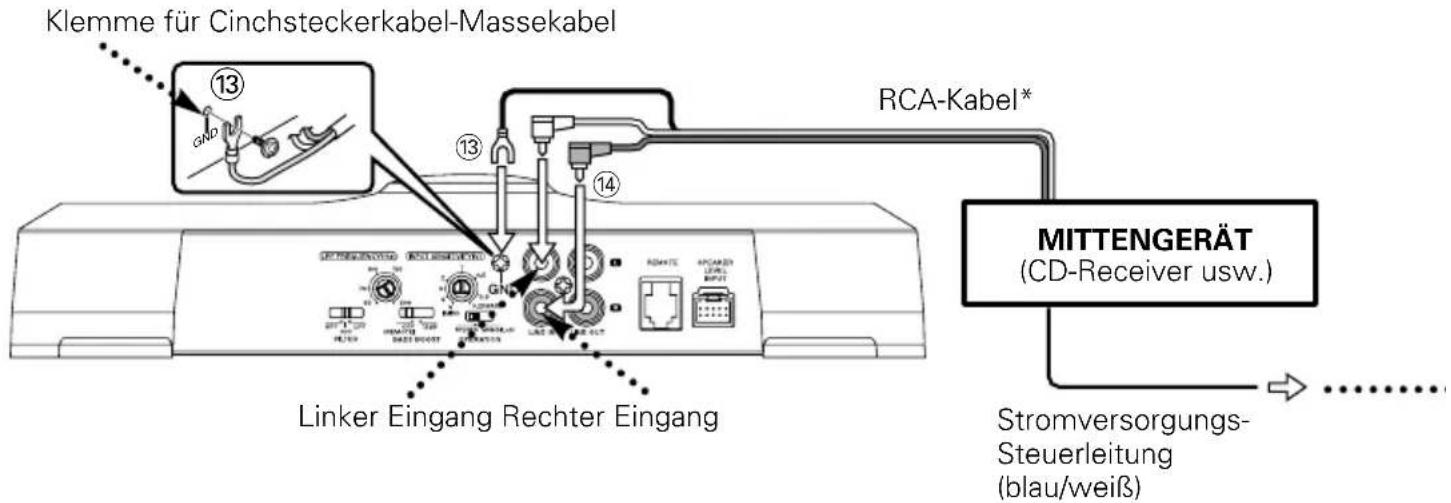

■ RCA-Kabel- oder Lautsprecherpegel-Eingangsanschluss

(RCA-Kabelanschluß)

(Lautsprecherpegel-Eingangsanschluß)

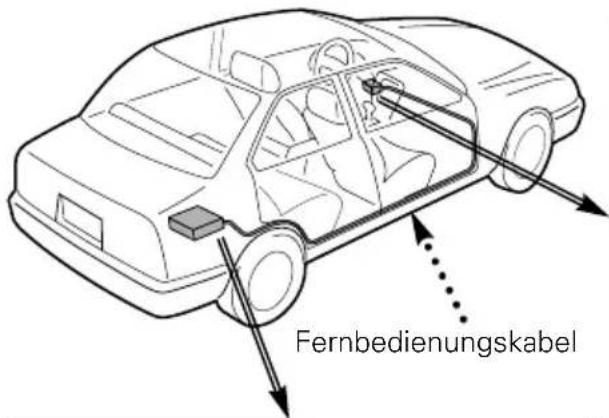

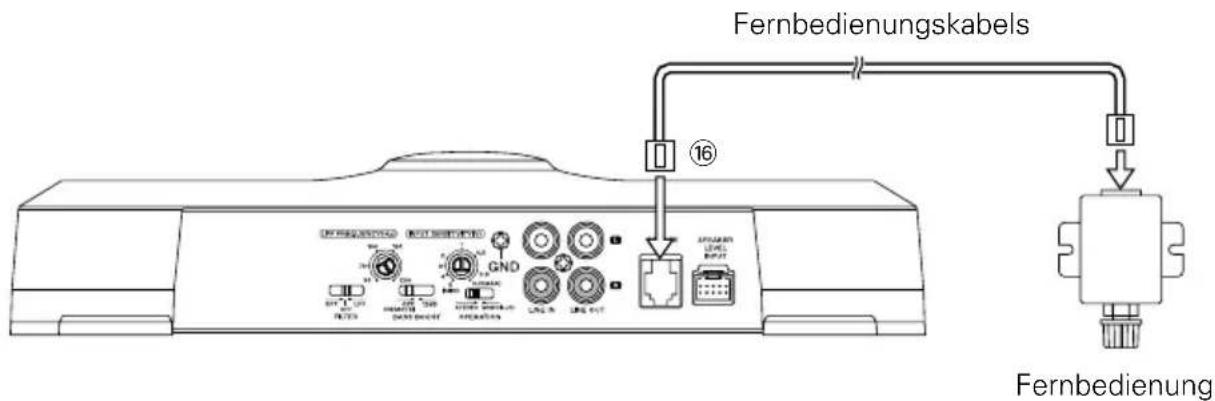

■ Fernbedienungskabel-Anschluss (nur KAC-7251)

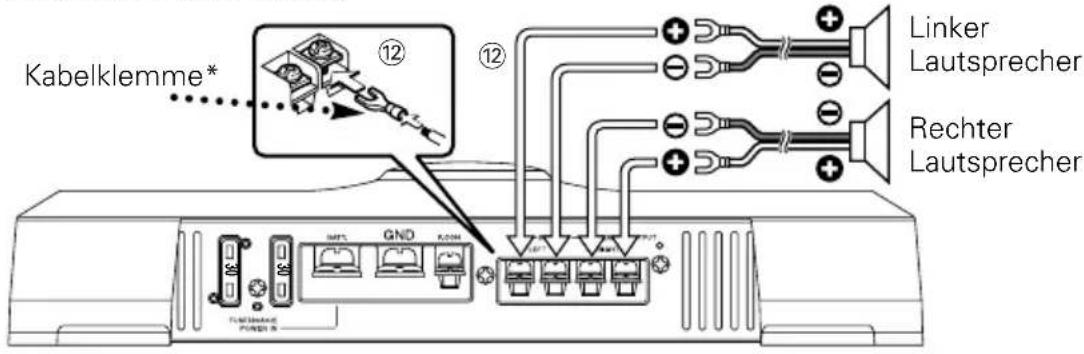

■ Anschluß der Lautsprecherkabel

(Stereoanschlüsse)

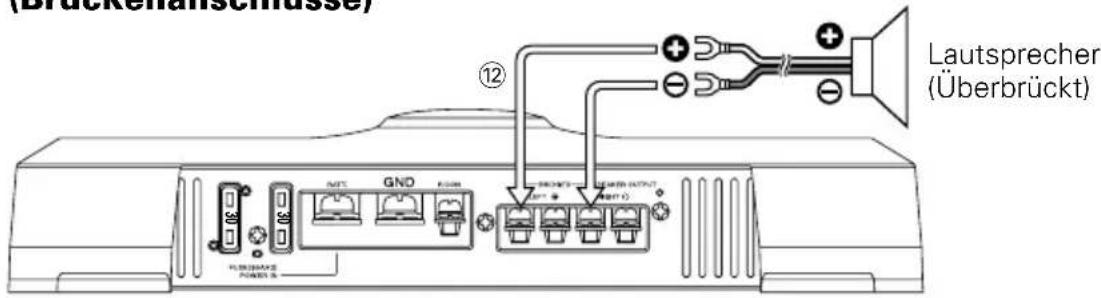

(Brückenanschlüsse)

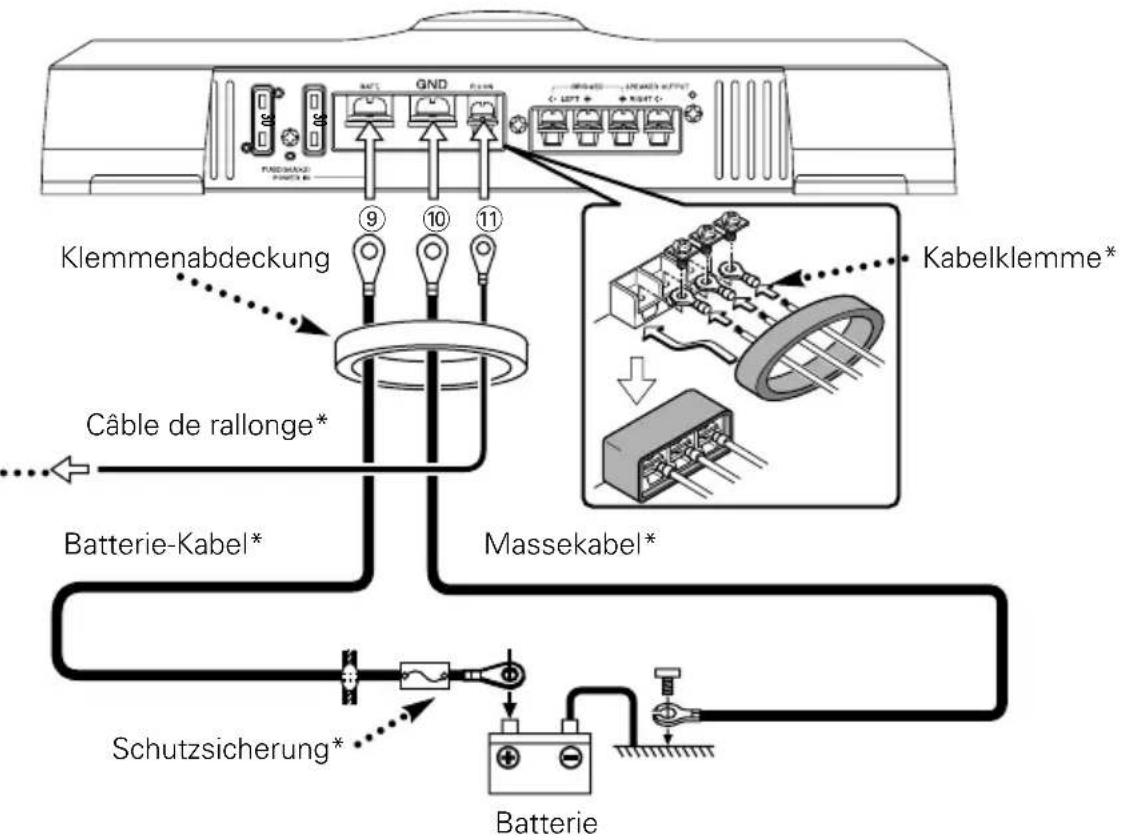

■ Anschluß des Netzkabels

■ 2-Kanal-System

■ Hochbelastung-2-Kanal-System

■ 2-Kanal + Subwoofer-System


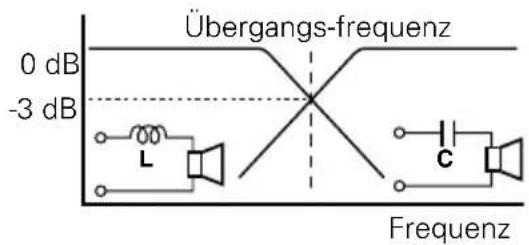

●Funktionsprinzip des Tri-Modus

Methode der Frequenzbereich-Aufteilung unter Verwendung einer Spule und eines Kondensators ... im Fall von 6 dB/Okt. Flanke

Spule (L): Läßt tiefe Frequenzen passieren und sperrt hohe Frequenzen (Tiefpaß).

Kondensator (C): Läßt hohe Frequenzen passieren und sperrt tiefe Frequenzen (Hochpaß).

$$ C = \frac {1 5 9 0 0 0}{f c \times R} (\mu F) $$

fc=Übergangsfrequenz (Hz)

$$ L = \frac {1 5 9 \times R}{f c} (m H) $$

R=Lautsprecherimpedanz (Ω)

●Beispiel:

Einstellung einer Übergangsfrequenz von 120 Hz mit Lautsprechern mit einer Impedanz von 4 ohm.

Besorgen Sie eine Spule und einen Kondensator, die im Fachhandel erhältlich sind, mit Kenngrößen, die den mit den obigen Formel berechneten Ergebnissen so nahe wie möglich sind. Der Nennwert des Kondensators sollte so nahe wie möglich an 331,25 ( F) liegen, der Nennwert der Spule so nahe wie möglich an 5,3 (mH).

▲ACHTUNG

• Bei Brückenschaltung eines Lautsprechers, darf die Lautsprecherimpedanz nicht unter 4 Ohm liegen. Wenn ein Lautsprecher mit einer Impedanz von weniger als 4 Ohm angeschlossen wird, kann dies zu einer Beschädigung des Geräts führen.
• Schließen Sie an die Lautsprecher, die von Hochfrequenzen passiert werden, unbedingt Kondensatoren an. Andernfalls kommt es zu einem Verlust der kombinierten Impedanz mit dem Tieftöner.
• Stellen Sie sicher, daß die Stehspannung und aktuellen Werte der Kondensatoren (C) und Spulen (L) ausreichend sind.

Manchmal funktioniert das Gerät nicht richtig, weil ein einfacher Bedienungsfehler vorliegt. Schauen Sie daher zunächst in die nachfolgende Übersicht, bevor Sie Ihr Gerät zur Reparatur geben. Vielleicht läßt sich der Fehler ganz leicht beheben.

SYMPTOM MÖGLICHE URSACHE ABHILFE

Kein Ton. (Kein Ton von einer Seite)	Die Eingangskabel (oder Ausgangskabel) sind abgetrennt.Der Schutzschaltkreis kann unter Umständen aktiviert werden.Die Lautstärke ist zu hoch.Das Lautsprecherkabel ist kurzgeschlossen.	Die Eingangskabel (oder Ausgangskabel) anschließen.Die Anschlüsse überprüfen und sich dabei auf den Abschnitt "Anzeige" beziehen.Ersetzen die Sicherung und verwenden Sie eine niedrigere Lautstärke.Ersetzen Sie nach dem Überprüfen des Lautsprecherkabels und dem Beseitigen der Ursache für den Kurzschluss die Sicherung.
(Durchgebrannte Sicherung)
Der Ausgangspegel ist klein (oder zu groß).	Der Eingangsempfindlichkeit-Regler ist nicht auf die richtige Position eingestellt.	Den Regler nach den Anweisungen unter "Bedienelemente" einstellen.
Die Klangqualität ist schlecht. (Der Klang ist verzerrt.)	Die Lautsprecherkabel sind mit falscher / Polarität angeschlossen.Ein Lautsprecherkabel ist von einer Schraube der Autokarosserie durchstochen.Die Schalter sind evtl. falsch eingestellt.	Die Kabel polaritätsrichtig mit und an die entsprechenden Klemmen angeschlossen.Die Lautsprecherkabel erneut so anschließen, daß sie nicht beschädigt sind.Die Schalter korrekt einstellen und sich dabei auf die Abschnitte "Systembeispiele" beziehen.
Die Fernbedienung funktioniert nicht.	Der "BASS BOOST"-Schalter befindet sich in der falschen Position.Das Fernbedienungskabel ist nicht angeschlossen.	Stellen Sie den "BASS BOOST"-Schalter in die "OFF (REMOTE)"-Position.Schließen Sie das Fernbedienungskabel sicher und korrekt an.

Die technischen Daten können sich ohne besonderen Hinweis ändern.

Audioteil

Max. Ausgangsleistung 800 W × 1

Nenn-Ausgangsleistung

Normal (4 Ω) (DIN : 45324 , +B = 14,4V) 150 W × 2

(2 Ω) (1 kHz, 0,8 % Gesamtklirrfaktor) ......230 W × 2

Überbrückt (4 Ω) (1 kHz, 0,8 % Gesamtklirrfaktor) ....460 W × 1

Frequenzgang (+0, -3 dB) 5 Hz – 50 kHz

Ampfindlichkeit (bei Nennleistung) (Max.) 0,2 V

(Min.) 5,0 V

Rauschabstand 100 dB

Eingangsimpedanz 10 kΩ

Frequenz des Tiefpaßfilter (18 dB/oct.) 50 – 200 Hz (Veränderlich)

Frequenz des Hochpaßfilter (12 dB/oct.)....150 Hz

Schaltkreis der Bassverstärkung (90 Hz) KAC-7251 ......AUS / +6 / +9 / +12 dB

KAC-7201....AUS/+12dB

Allgemeinl

Betriebsspannung 14,4 V (11 – 16 V Zulässig)

Leistungsaufnahme (4 Ω, 10 % Gesamtklirrfaktor)....43 A

Abmessungen (B × H × T) 285 × 57 × 305 mm

Gewicht 3,32 kg

▲WAARSCHUWING
