Tipo di prodotto	Condizionatore d'aria (Sistema Split)
Marca	Baxi
Modello	LSGT70-3M
Dimensioni del telecomando cablato (AxLxP)	120 mm x 120 mm x 20 mm
Peso del telecomando cablato	168 g
Lunghezza del cablaggio di connessione lungo	5000 mm
Lunghezza del cablaggio di connessione corto	50 mm
Tipo di refrigerante	R32
Modalità operative	Auto, Raffreddamento, Deumidificazione, Ventilazione, Riscaldamento
Intervallo impostazione temperatura (Raffreddamento/Deumidificazione/Riscaldamento)	16°C – 32°C
Impostazione temperatura iniziale	24°C
Impostazioni velocità ventola	Auto, Bassa, Media, Alta, Super-alta (Turbo)
Intervallo temporizzatore	0,5 – 24 ore
Funzioni speciali	Turbo, Sleep, ECO, Antimuffa, Sensazione luminosa, Pulizia, WiFi (opzionale), Blocco bambini, Muto
Controllo oscillazione	Su/Giù e Sinistra/Destra (a seconda dell'unità)
Visualizzazione guasti	Codice errore sulla barra del tempo
Promemoria pulizia filtro	Sì (indicato da icona, ripristino premendo a lungo Timer per 5 secondi)
Sensore temperatura ambiente	Integrato nel telecomando cablato (se presente)
Alimentazione	230V ~ 50Hz (tipico per unità R32)
Installazione	Telecomando cablato a parete con connessione a 6 pin

Domande frequenti - LSGT70-3M Baxi

Come si imposta il timer sul mio condizionatore Baxi LSGT70-3M?

Premere il pulsante Timer quando l'unità è in funzione per impostare un timer di spegnimento, o in standby per impostare un timer di accensione. Utilizzare i pulsanti ▲ o ▼ per regolare il tempo (da 0,5 a 24 ore). Premere di nuovo Timer per confermare o attendere 10 secondi per annullare.

Cosa fare se il display mostra un codice di errore?

Il telecomando cablato visualizzerà un codice di errore lampeggiante (ad es. E0, E1) nella barra del tempo. Fare riferimento al manuale del prodotto per il significato specifico del codice. I problemi comuni includono guasti ai sensori o errori di comunicazione. Spegnere l'unità e contattare un tecnico qualificato se il problema persiste.

Come pulire il filtro dell'aria?

Quando l'icona di pulizia del filtro appare sul display, è ora di pulire il filtro. Spegnere l'unità e rimuovere il pannello frontale. Estrarre il filtro e lavarlo con acqua tiepida (non utilizzare prodotti chimici aggressivi). Asciugare completamente prima di reinstallare. Tenere premuto il pulsante Timer per 5 secondi per resettare il promemoria.

Posso usare un telecomando con questo controller cablato?

Sì, il telecomando cablato può ricevere comandi da un telecomando (se la vostra unità ne è dotata). Il telecomando cablato aggiornerà il suo display per corrispondere alle impostazioni del telecomando.

Come abilitare la funzione Blocco bambini?

Tenere premuti contemporaneamente i pulsanti ▲ e ▼ per più di 5 secondi. L'icona del lucchetto apparirà sul display. Per sbloccare, ripetere la stessa procedura o spegnere l'unità.

Cos'è la funzione ECO e come si usa?

La funzione ECO ottimizza il consumo energetico per un funzionamento efficiente. Premere il pulsante Function, navigare fino a ECO utilizzando ▲/▼ e premere di nuovo Function per confermare. L'icona ECO si illuminerà. Ripetere per annullare.

Perché l'unità interna non raffredda correttamente?

Controllare se il filtro è sporco (pulire se necessario), assicurarsi che la temperatura impostata sia inferiore alla temperatura ambiente e verificare che la modalità sia impostata su Raffreddamento. Controllare anche che la velocità della ventola non sia impostata su bassa e che il timer non sia attivo. Se il problema persiste, verificare la presenza di perdite di refrigerante o contattare un tecnico.

Come passare da Celsius a Fahrenheit?

Il telecomando cablato supporta entrambe le unità di temperatura. Per cambiare, entrare nel menu di selezione delle funzioni e cercare l'impostazione dell'unità di temperatura (fare riferimento al manuale). Se non disponibile, potrebbe essere configurata tramite la scheda principale o il telecomando.

Cosa fa la funzione Antimuffa?

Dopo lo spegnimento, la funzione Antimuffa asciuga automaticamente l'evaporatore per prevenire la formazione di muffa. Per abilitarla, selezionarla nel menu delle funzioni mentre si è in modalità Raffreddamento o Deumidificazione. L'icona indicherà che è attiva.

Posso installare da solo il telecomando cablato?

L'installazione dovrebbe essere eseguita da un professionista qualificato. Il controller si adatta a una scatola standard a 6 pin. Utilizzare le viti fornite (M4x20) e collegare il cablaggio come mostrato nel manuale. Un'installazione errata può causare pericoli elettrici o danni.

MANUALE UTENTE LSGT70-3M Baxi

Controllo a filo a parete TXW1AC-Manuale Uso ed installazione

Leggere e conservare questo manuale.

CONTENUTO IMBALLO

DESCRZIONE	IMMAGINE	SPECIFICHE
Controllo a filo a parete TXW1AC		Dimensioni (altezza/larghezza/profondità): 120mmx120mmx20mmPeso: 168 g
2 viti		M4x20
Manuale uso e installazione
Cavo di connessione lungo		Lunghezza: 5000mmPeso: 99 g
Cavo di connessione corto		Lunghezza: 50mmPeso: 10 g

DESCRIZIONE DEI PULSANTI

Tasti per scorrimento/selezione

Pulsante ON/OFF

Premere questo pulsante per accendere (ON) o spegnere (OFF).

1. Quando l'unità è in funzione, gli utenti possono regolare la modalità operativa, la velocità del ventilatore, la temperatura impostata, le funzioni speciali e gli altri parametri sul controller a filo.

1. Quando l'unità è in standby, il display del controller mostra la temperatura interna dell'ambiente (Room temp.), le altre informazioni non sono visualizzate.

Settaggio temperatura, impostazione timer, selezione funzione

1. Quando l'unità è in funzione, premere i tasti "▲" o "▼" per aumentare o diminuire la temperatura impostata di 1°C.

Nelle modalità COOL, DRY, e HEAT, l'intervallo di temperature impostabile è 16°C-32 °C;

Il controller mostra" Set temp." per indicare la temperature impostata;

1. Nella selezione della modalità operativa, premere i tasti “▲” o “▼” per selezionare la funzione
2. Nella modalità Timer, premere i tasti "▲" o "▼" per settare un timer.

Selezione Modalità di funzionamento

Quando l'unità sta funzionando, premere il tasto "MODE", la modalità di funzionamento varierà secondo il seguente ordine:

La temperatura inizialmente impostata per ogni modalità è di 24°C, e non c'è alcuna temperatura impostata e velocità automatica del ventilatore in modalità FAN.

Il settaggio della velocità del ventilatore

Quando l'unità è in funzione, premere il tasto "Fan" per variare la velocità di funzionamento secondo il seguente ordine:

3-velocità del ventilatore:

4-velocità del ventilatore:

In modalità turbo, il display mostra turbo+l'icona della velocità maggiore del ventilat.

Il settaggio dell'oscillazione "Swing"

1. Per le unità che hanno unicamente la funzione oscillazione verticale delle alette: Quando l'unità è in funzione, premere il tasto "Swing" per attivare o disattivare l'oscillazione delle alette. Quando si attiva appare l'icona "☐". Se si disattiva, l'icona scompare. Se l'unità ha la possibilità di fissare il posizionamento delle alette, premere il tasto "Swing" per regolare l'inclinazione nell'ordine:

1. Per le unità con solo oscillazione orizzontale delle alette: quando l'unità è in funzione premere il tasto "Swing" per attivare l'oscillazione orizzontale. Quando si attiva, si visualizza il simbolo," [iconi]. Alla disattivazione l'icona scompare. Se l'unità ha la possibilità di fissare il posizionamento delle alette, premere il tasto "Swing" per regolare l'inclinazione nell'ordine prima mostrato.

2. Per le unità con entrambe le funzioni oscillazione verticale ed orizzontale. Premere il tasto "Swing", la modalità di oscillazione varia nel seguente ordine:

Il settaggio "Comfort"

1. Quando l'unità è in funzione, premere il tasto "Comfort" per entrare nella funzione Comfort. La temperatura settata di default per le modalità COOL e DRY è 26 °C, in modalità HEAT è 24 "C, la temperatura settata è impostabile. La velocità del ventilatore è automatica e settabile.

La funzione Comfort sarà cancellata se viene variata la modalità operativa.

1. Premere ancora il tasto "Comfort" per disabilitare la funzione.

Funzione "Timer"

Gli utenti possono impostare il tempo di spegnimento quando l'unità è in funzione e impostare il tempo di avvio quando l'unità è spenta.

1. Premere il tasto "Timer" quando l'unità sta funzionando, il display del controllo a filo mostra "Time off" e l'utente può impostare il timer di spegnimento della macchina; quando l'unità è spenta, il controller a filo mostra "Time on", e gli utenti possono settare il timer di accensione della macchina.

1. Dopo essere entrati nella sezione settaggio Timer, il tempo settato di default è 0.5h, premere quindi i pulsanti "▲" o "▼" per regolare il timer. Se non si preme alcun bottone per 10 secondi, il timer settato verrà cancellato e si ritorna allo stato no-timer.

1. Dopo aver settato il Timer, premere ancora il tasto "Timer" per confermare. L'impostazione del Timer ha successo e la barra temporale smette di lampeggiare.

1. Dopo aver impostato il Timer "Timer On", si può aggiustare la velocità del ventilatore, la modalità operativa, settare la temperatura e l'oscillazione delle alette. Se non viene settata alcuna operazione per 10 secondi, il display torna in standby.

1. Intervallo Timer: 0.5-24 hours. Premendo i pulsanti" " o " ", il tempo aumenta o diminuisce di 0.5 ore. Quando il Timer supera le 10 ore, premendo i tasti una volta, il tempo aumenta/diminuisce di 1 ora.

2. Premere il pulsante "Timer" o "ON/OFF" per uscire dall'attivazione/disattivazione Timer.

FUNZIONI OPZIONALI

Il controllo a filo a parete prevede queste funzioni generiche, le funzioni specifiche del controller dipendono invece dal proprio particolare climatizzatore. Nota: nel settaggio delle funzioni, premere qualsiasi tasto quale Timer, Fan, Swing, Mode, ON/OFF, e Comfort per uscire dal settaggio delle funzioni e tornare al menù principale. Se non avviene alcuna interazione per 10secondi, avviene l'uscita dall'interfaccia.

Entrare nelle funzioni: Premere il tasto "Function" per entrare nell'interfaccia selezione funzione, premere " "o" " per selezionare la funzione, e quando la corrispondente icona lampeggia, premere di nuovo il tasto "Function" per confermare.

Cancellare la funzione: Premere il tasto "Function" per entrare nell'interfaccia selezione funzione, premere " "o" " per selezionare la funzione, e quando la corrispondente icona lampeggia, premere il tasto "Function" per cancellare.

Il settaggio della funzione "Turbo"

Funzione Turbo: La velocità del ventilatore è la massima per riscaldare/raffrescare in fretta l'ambiente.

Attivare la funzione Turbo:

1. Quando l'unità sta funzionando in riscaldamento o raffrescamento premere il tasto "Function" per accedere alla selezione della funzione.

2. Premere il tasto "▲" o "▼" per selezionare la funzione Turbo, a quel punto appare il simbolo, " 🔒".

3. Premere il tasto "Function" per confermare, in quel momento l'icona " ", appare sul display (Turbo e l'icona di velocità maggiore possibile).

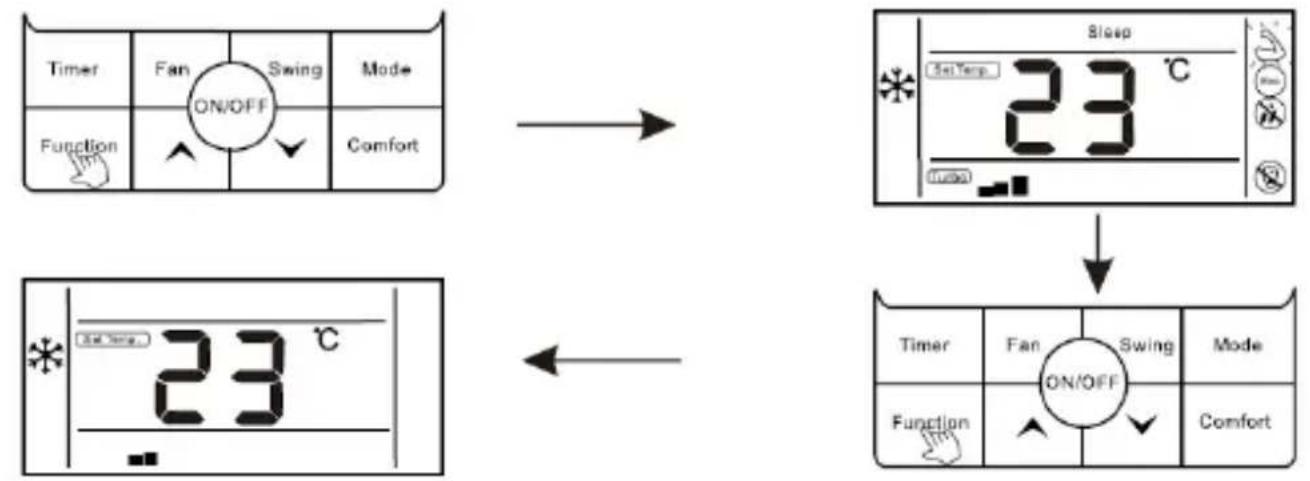

Cancellare la funzione Turbo:

1. Quando la funzione turbo è attivata, premere il tasto "Function" per entrare nell'interfaccia selezione funzione.
2. Premere il tasto "▲" o "▼" per entrare nella sezione Turbo, in quel momento lampeggia l'icona "♥", premendo ancora il tasto "Function" si cancella la funzione Turbo e l'icona sparisce.

    H["Sleep 23 °C"] --> I["23°C"]
    I --> J["Reset Time"]
    J --> K["23 °C"]

    L["Timer"] --> M["Fan ON/OFF"]
    M --> N["Swing"]
    N --> O["Comfort"]
    P["Function"] --> Q["Switch"]
    Q --> R["Comfort"]

Nota: Nelle unità senza la funzione Turbo è comunque possibile settare il Turbo sul controller a filo, la performance è equivalente a quella con la massima velocità, ma le icone “ ” e “ Tono appaiono.

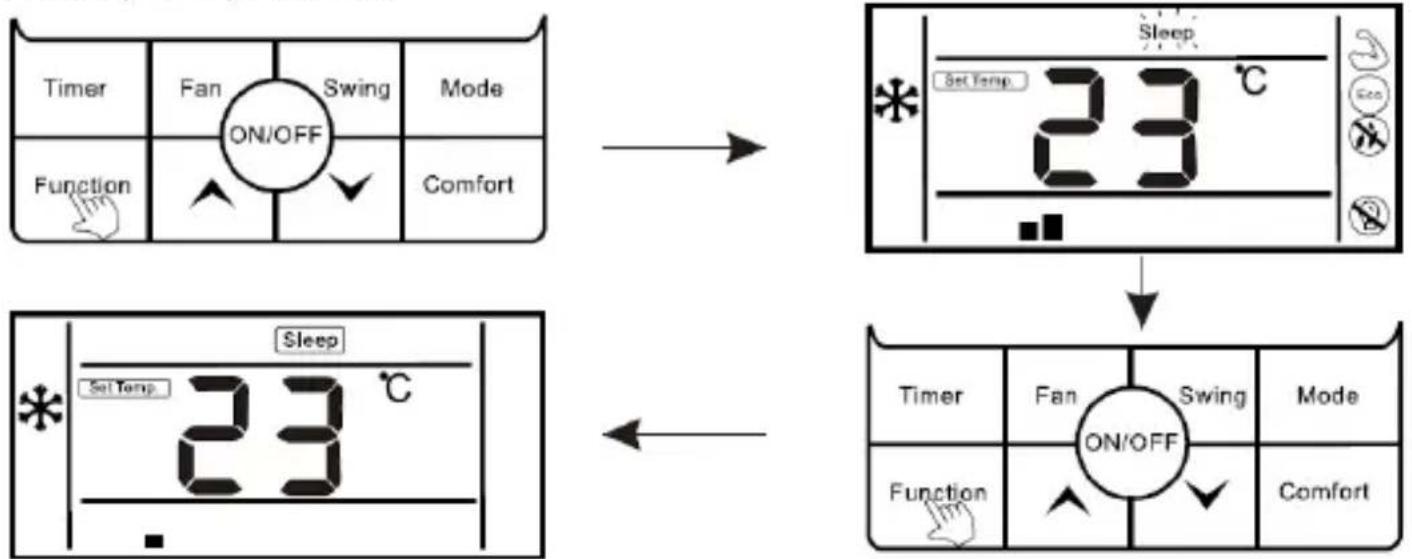

Il settaggio della funzione "Sleep"

Funzione Sleep: L'unità interna funzionerà in base alla curva di temperatura Sleep preimpostata, che crea un ambiente notturno confortevole e migliora la qualità del sonno.

Entrare nella funzione Sleep:

1. In funzionamento, premere il tasto "Function" per entrare nella selezione delle funzioni.

2. Premere i tasti "▲" o "▼" per selezionare funzione Sleep, l'icona "Sleep" lampeggia in quel momento.

3. Premere il tasto "Function" per aprire la funzione Sleep, in quel momento l'icona Sleep è accesa.


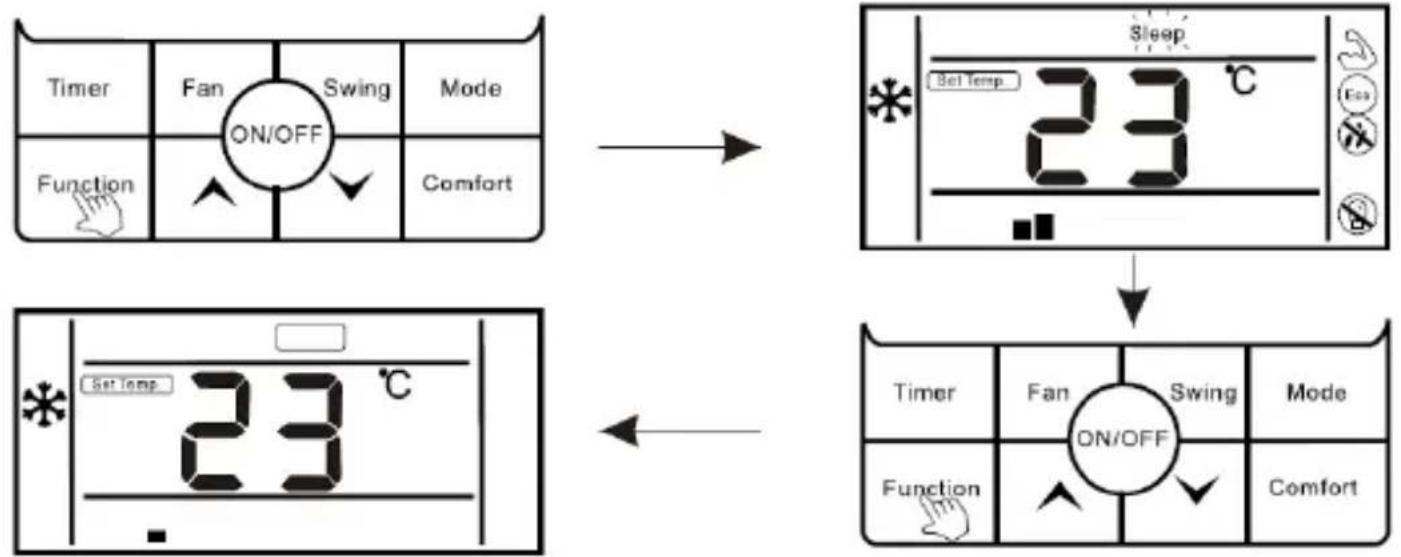

Cancellare la funzione Sleep:

1. Quando la funzione Sleep è attiva, premere il tasto "Function" per entrare nella selezione funzione.
2. Premere i tasti "▲" o "▼" per selezionare la funzione Sleep, l'icona Sleep lampeggia.
3. Premere di nuovo il tasto "Function" per cancellare la funzione Sleep

Il settaggio della funzione "ECO"

Attivare la funzione ECO:

1. Premere il tasto "Function" per entrare nella selezione della funzione.
2. Premere i tasti “▲” o “▼” per selezionare la funzione ECO, in quel momento l'icona “Esp lampeggia.
3. Premere nuovamente il tasto "Function" per confermare la funzione ECO, in quel momento l'icona lampeggia".

Cancellare la funzione ECO:

1. Premere il tasto "Function" per entrare nella modalità selezione della funzione.
2. Premere i tasti "▲" o "▼" per selezionare la funzione ECO, in quel momento l'icona "Eca" lampeggia.
3. Premere nuovamente il tasto "Function" per cancellare la funzione ECO.

    H["Sleep"] --> I["23°C"]
    I --> J["OK"]

    K["Set Temp."] --> L["23°C"]
    L --> M["OK"]

    N["ON/OFF"] --> O["Function"]
    O --> P["Comfort"]

    Q["Timer"] --> R["Fan"]
    R --> S["Swing"]
    S --> T["Mode"]
    U["Function"] --> V["ON/OFF"]
    V --> W["Comfort"]

Il settaggio della funzione "Anti-fungus"

Funzione Anti-fungus: Dopo lo spegnimento, il condizionatore d'aria asciuga automaticamente l'umidità sull'evaporatore dell'unità interna, in modo da evitare la formazione di muffa.

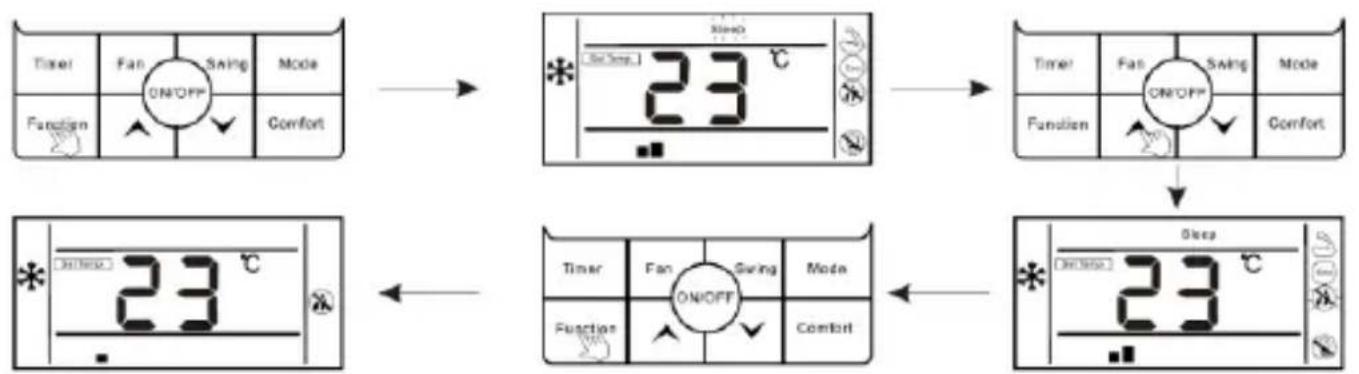

Attivare la funzione Anti-fungus:

1. Durante le modalità COOL e DRY, premere il pulsante "Function" per entrare nella modalità di selezione della funzione.
2. Premere i tasti "▲" o "▼" per selezionare la funzione Anti-Fungus, in quel momento l'icona "■" lampeggia.
3. Premere nuovamente il tasto "Function" per attivare la funzione Anti-Fungus, l'icona "ampeggia.


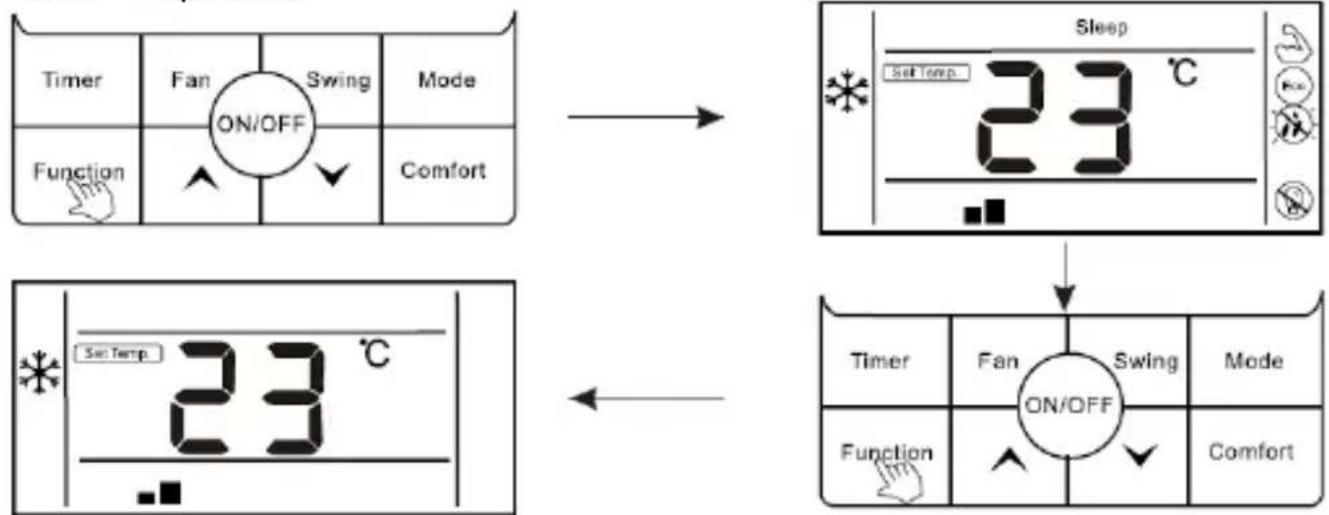

Disattivare la funzione Anti-Fungus:

1. Quando è attivata la funzione Anti-Fungus, premere il tasto "Function" per entrare nella modalità selezione funzione.
2. Premere il tasto "▲" o "▼" per selezionare la funzione Anti-Fungus, l'icona "※" lampeggia.
3. Premere il tasto "Function" nuovamente per disattivare la funzione Anti-fungus, l'icona "sparisce.

Il settaggio della funzione "Light Sensation"

Funzione Light Sensation: Rileva l'accensione e lo spegnimento della luce di una lampada da interni e passa quindi ad una bassa velocità del ventilatore quando la luce della lampada è spenta, il che riduce il rumore e crea un ambiente notturno più confortevole per gli utenti.

Attivare la funzione light sensation:

1. In funzionamento, premere il tasto "Function" per selezionare la funzione.
2. Premere "▲" or "▼" per selezionare la funzione Light Sensation, l'icona "■" lampeggia.
3. Premere nuovamente il pulsante "Function" per attivare la funzione light sensation, in quell momento l'icona" lampeggia.
4. Quando la funzione Light Sensation è attivata, se la luce all'interno dell'ambiente è spenta da almeno 20 minuti, l'unità entra automaticamente in modalità Sleep. Se la luce viene accessa per almeno 20 minuti, l'unità annulla la modalità Sleep e segue il settaggio della velocità impostato.


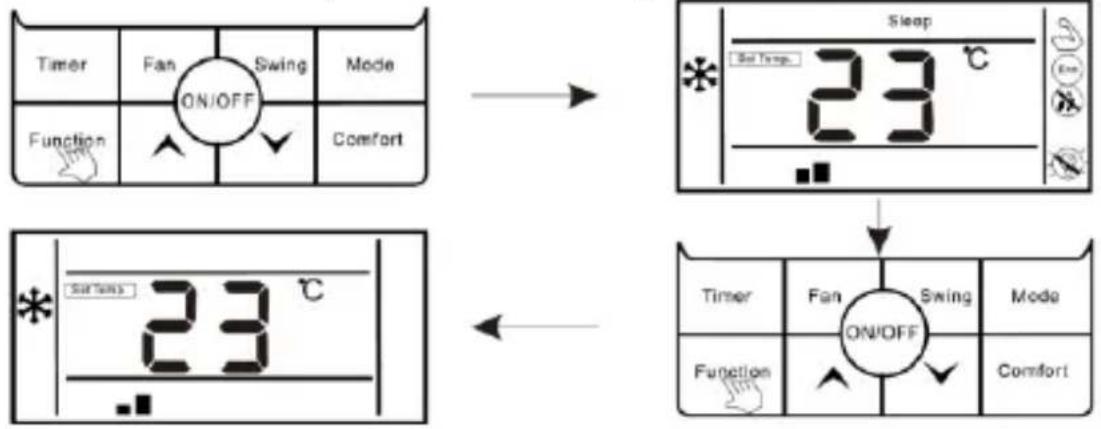

Cancellare la funzione Light Sensation:

1. Quando la funzione è attivata, premere il tasto "Function" per entrare nella selezione delle funzioni.
2. Premere i tasti "▲" o "▼" per selezionare la funzione Light Sensation.
3. Premere nuovamente il pulsante "Function", e l'icona " & " sparirà.

Il settaggio della funzione "Clean"

Funzione Clean: La funzione Clean può pulire automaticamente l'evaporatore della macchina interna, che può non solamente mantenere l'aria fresca, ma anche ridurre le conseguenze negative del raffrescamento.

Attivare la funzione Clean:

1. Quando l'unità è spenta, premere il tasto "Function" per entrare nella selezione della funzione, l'icona "lampeggia."
2. Premere ancora il tasto "Function" per confermare l'attivazione della funzione Clean, in quel momento l'icona "lampeggia.
3. Quando l'unità è accesa e la funzione Clean attivata, il controller mostra l'icona "", finché non termina il funzionamento.

FUNZIONI IMMEDIATE SUL DISPLAY

Funzione "WIFI" sul display

Se l'unità è equipaggiata con un modulo WiFi, l'icona " 🔺" si illumina sul controller. Se l'unità non è equipaggiata, l'icona " 🔺" non compare.

Funzione "Blocco" sul display

Quando l'unità è controllata e bloccata da un controller centralizzato, il controllo a filo a parete mostra l'icona "

Funzione "Muto" sul display

Quando l'unità attiva la modalità Silenziosa, sul display appare l'icona "◀", quando la funzione è disattivata, scompare l'icona sul display.

Nota: Le unità senza la modalità muto possono comuque attivarla dal controller, la velocità del ventilatore viene ridotta al minimo ma non appare l'icona" sul display.

Funzione "Ritorno Olio / Sbrinamento" sul display

Quando l'unità sta funzionando in Sbrinamento, l'icona " " lampeggia sul controller. Quando l'unità ha finito lo Sbrinamento l'icona," " sparisce.

Funzione "Ricordo pulizia filtro" sul display

Funzione di promemoria pulizia filtro: L'unità può registrare il tempo di funzionamento, quando raggiunge il tempo impostato dall'utente, ricorderà all'utente di pulire il filtro, in modo da evitare una mancata pulizia prolungata e il bloccaggio per sporco del filtro, che può causare uno scarso effetto riscaldamento/raffreddamento, creazione di batteri ed altri problemi.

Quando il tempo di funzionamento raggiunge il tempo impostato di promemoria di pulizia del filtro impostato dall'utente, l'unità segnalerà un promemoria per la pulizia del filtro tramite l'icona "✗" sul controller cablato, che ricorda all'utente di pulire lo il filtro. Premere il tasto "Timer" per 5 secondi per annullare il promemoria, quindi l'icona non verrà più visualizzata. Viene inviato all'unità un segnale di ripristino della pulizia del filtro..

Funzione cambio “Celsius e Fahrenheit” sul display

Quando gli utenti impostano Celsius come misura valida, il controller cablato mostrerà la temperatura in gradi Celsius. Quando gli utenti impostano Fahrenheit come valido, il controller cablato visualizzerà la temperatura in gradi Fahrenheit

Funzione "Blocco bambini" sul display

Premere i pulsanti "o" per più di 5 secondi per entrare nella modalità blocco bambini. Viene visualizzata l'icona "sul display. Il metodo di sbloccaggio: premere I bottoni "o" per più di 5 secondi o spegnere l'unità per sbloccare l'unità ("on compare più).

Funzione controllo remoto

Il telecomando a filo a parete può ricevere comandi da un telecomando ad infrarossi e modificare il suo funzionamento.

Accendere l'unità con il telecomando ad infrarossi, il controller a filo funziona in base allo stato impostato sul telecomando ad infrarossi e visualizza la modalità di funzionamento corrispondente impostata.

Sensore di temperatua ambiente equipaggiato sul controllo a filo a parete

Quando il controller a filo è dotato di un sensore di temperatura ambiente e il sensore non è danneggiato, di default la temperatura ambiente rilevata dal sensore sul controller e il valore della temperatura sono inviati al PCB principale dell'unità.

Se il controller del filo non è dotato di un sensore di temperatura ambiente o il sensore è danneggiato, la temperatura ambiente verrà rilevata dal sensore di temperatura dell'unità stessa.

Display Errori

In caso di guasto dell'unità, il display visualizza direttamente il codice di errore e lampeggia, la modalità di visualizzazione è Ex: MM (MM è il codice di errore, leggere il manuale del prodotto corrispondente).

Utilizzare un cacciavite a testa piatta per sollevare leggermente la scanalatura inferiore del controller del filo (troppa forza potrebbe danneggiare il circuito stampato), fare leva ruotando per aprire il coperchio posteriore.

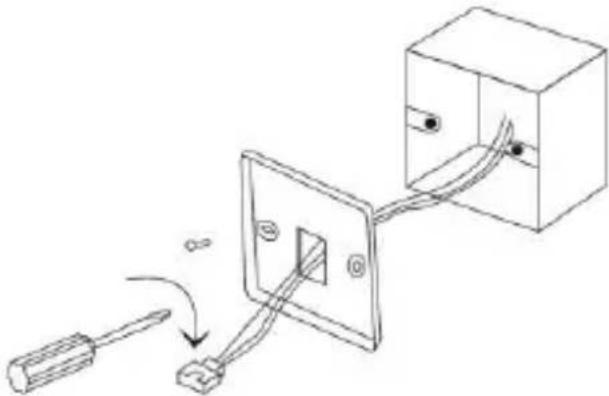

Come mostrato in Fig.3, fissare le viti φ4 * 20mm (fornite insieme alla scatola posteriore che ospiterà il controller) sulla scatola posteriore stessa, quindi passare i cavi attraverso il vano sulla scatola posteriore.

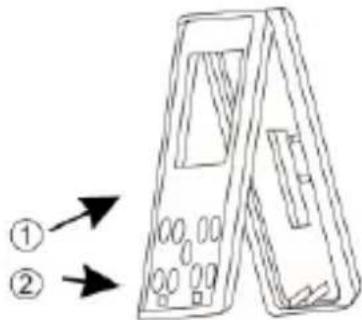

Dopo aver collegato il cavo di collegamento al corpo principale del controller a filo, installare il corpo del controller mediante i seguenti passi:

1) Spingere la parte superiore del corpo principale nella clip.
2)Applicare forza sulla parte superiore inclinata per installare la parte inferiore del corpo principale (l'installazione orizzontale è vietata, poiché rende facile danneggiare la struttura).

Connettere il cavo di connessione lungo al cavo del controllo a parete	Connettere l’altro lato del cavo lungo al cavo di connessione più corto	Connettere l’altro lato del cavo corto (connettore bianco) alla PCB

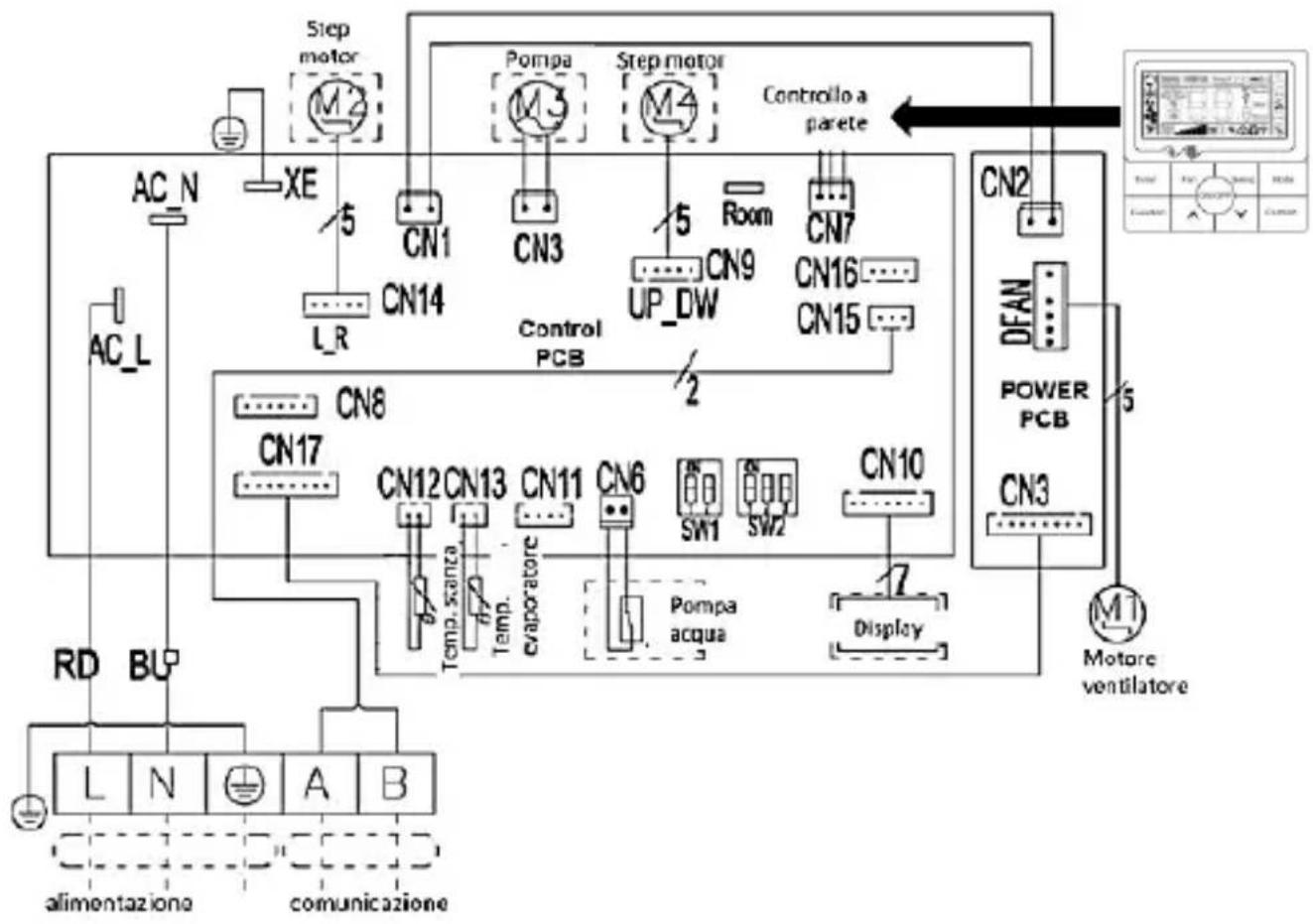

R32 UNITA' INTERNE MONO PAVIMENTO/SOFFITTO E MONO CASSETTE RZGN(C/K)(35/50/70/100/120/140/160)

1. In caso di unità canalizzato, il controllo a filo a parete è fornito di serie.
2. Connettere il connettore bianco del controllo a filo a parete al terminale "CN7" della PCB come mostrato nello schema in figura:


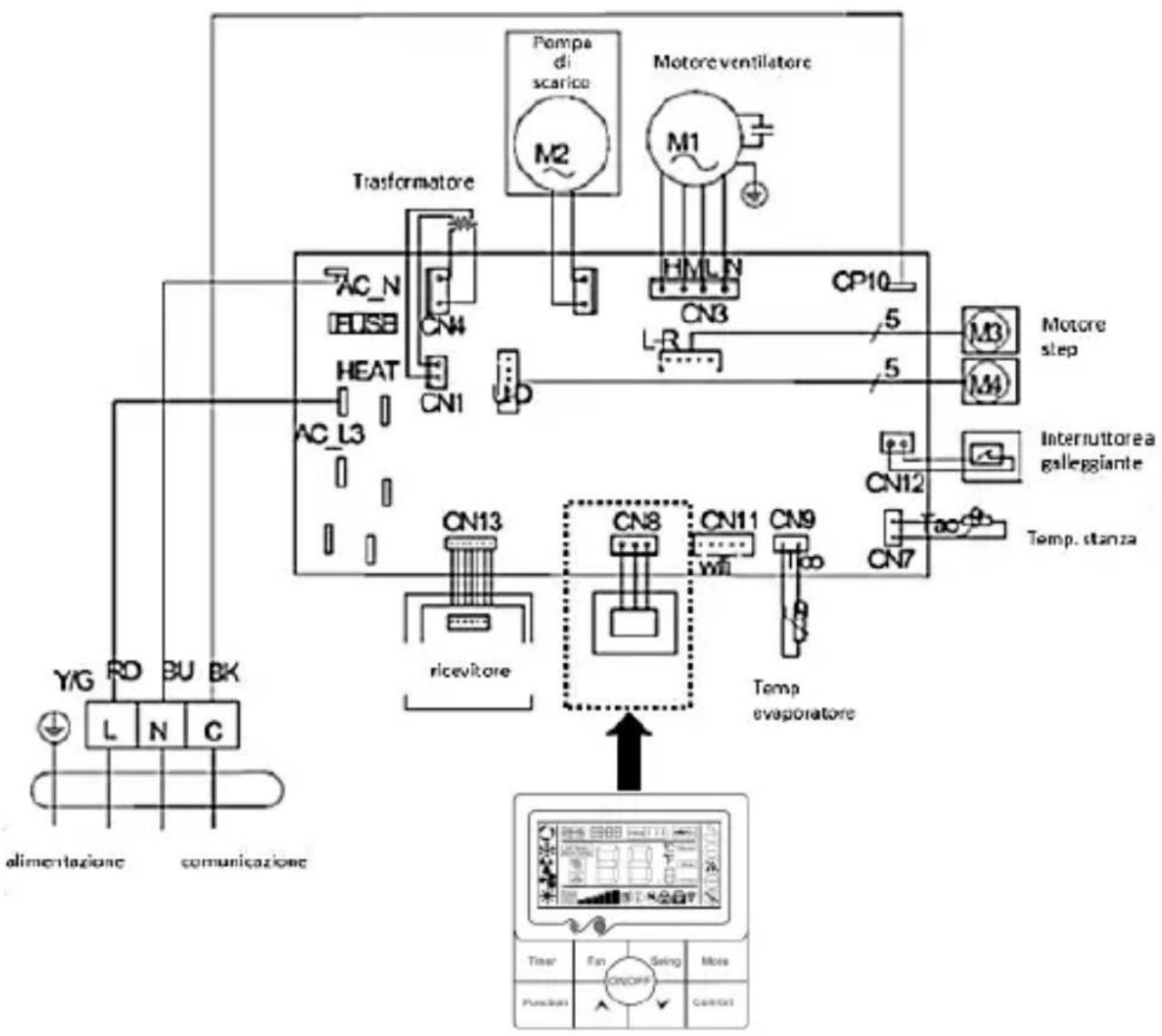

R32 UNITA' INTERNE MULTI CASSETTE LSGNK (25/35/50)-XM

1. In caso di unità canalizzato, il controllo a filo a parete è fornito di serie.
2. Connettere il connettore bianco del controllo a filo a parete al terminale "CN8" della PCB come mostrato nello schema in figura:

OPTIONALE FUNKTIONEN
