LSGT70-3M - Aire acondicionado Baxi - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado (Sistema Split)
Marca	Baxi
Modelo	LSGT70-3M
Dimensiones del controlador con cable (AltoxAnchoxProf)	120 mm x 120 mm x 20 mm
Peso del controlador con cable	168 g
Longitud del cable de conexión larga	5000 mm
Longitud del cable de conexión corta	50 mm
Tipo de refrigerante	R32
Modos de funcionamiento	Automático, Frío, Seco, Ventilador, Calor
Rango de ajuste de temperatura (Frío/Seco/Calor)	16°C – 32°C
Ajuste de temperatura inicial	24°C
Configuraciones de velocidad del ventilador	Automático, Bajo, Medio, Alto, Superalto (Turbo)
Rango del temporizador	0,5 – 24 horas
Funciones especiales	Turbo, Sueño, ECO, Antimoho, Sensación de luz, Limpieza, WiFi (opcional), Bloqueo infantil, Silencio
Control de oscilación	Arriba/Abajo e Izquierda/Derecha (según la unidad)
Visualización de fallos	Código de error en la barra de tiempo
Recordatorio de limpieza del filtro	Sí (indicado por icono, restablecer presionando prolongadamente Temporizador 5s)
Sensor de temperatura ambiente	Integrado en el controlador con cable (si está equipado)
Alimentación eléctrica	230V ~ 50Hz (típico en unidades R32)

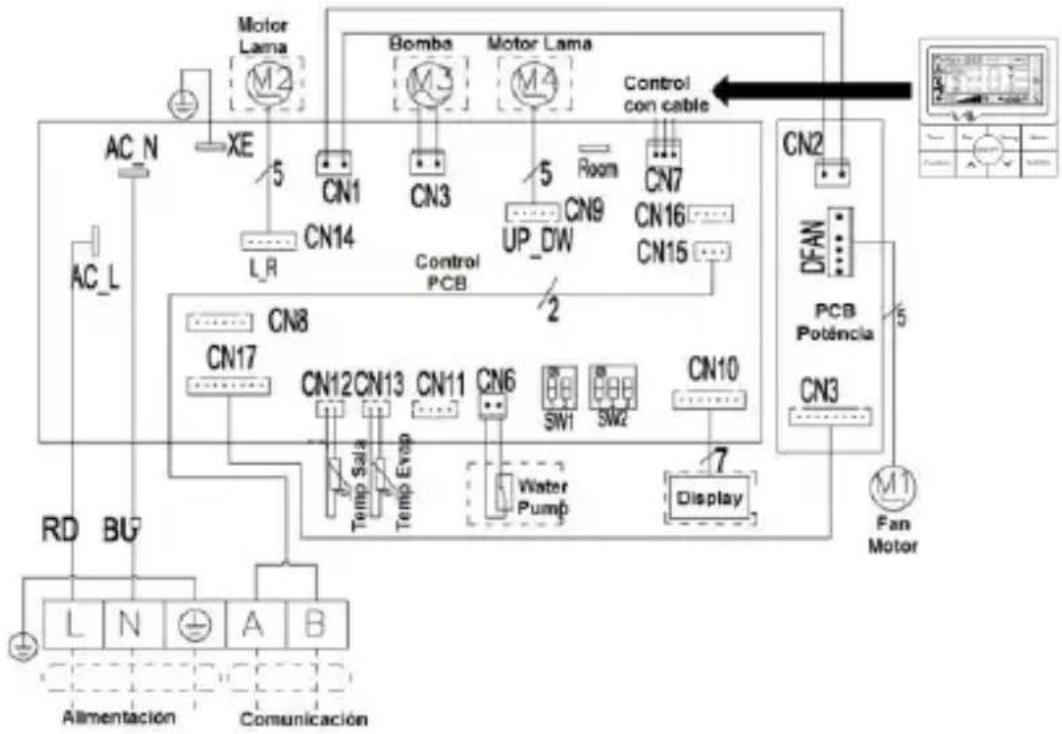

Instalación	Controlador con cable montado en pared con conexión de 6 pines

Preguntas frecuentes - LSGT70-3M Baxi

¿Cómo configuro el temporizador en mi aire acondicionado Baxi LSGT70-3M?

Presione el botón Temporizador cuando la unidad esté en funcionamiento para configurar un temporizador de apagado, o en espera para configurar un temporizador de encendido. Use los botones ▲ o ▼ para ajustar el tiempo (0,5 a 24 horas). Presione Temporizador nuevamente para confirmar, o espere 10 segundos para cancelar.

¿Qué hago si la pantalla muestra un código de error?

El controlador con cable mostrará un código de error parpadeante (por ejemplo, E0, E1) en la barra de tiempo. Consulte el manual del producto para conocer el significado específico del código. Los problemas comunes incluyen fallos de sensor o errores de comunicación. Apague la unidad y contacte a un técnico calificado si el problema persiste.

¿Cómo limpio el filtro de aire?

Cuando el icono de limpieza del filtro aparezca en la pantalla, es hora de limpiar el filtro. Apague la unidad y retire el panel frontal. Saque el filtro y lávelo con agua tibia (no use productos químicos agresivos). Seque completamente antes de volver a instalar. Mantenga presionado el botón Temporizador durante 5 segundos para restablecer el recordatorio.

¿Puedo usar un control remoto con este controlador con cable?

Sí, el controlador con cable puede recibir comandos de un control remoto (si su unidad está equipada con un control remoto). El controlador con cable actualizará su pantalla para coincidir con la configuración del control remoto.

¿Cómo habilito la función de bloqueo infantil?

Mantenga presionados ambos botones ▲ y ▼ simultáneamente durante más de 5 segundos. El icono de bloqueo aparecerá en la pantalla. Para desbloquear, repita el mismo proceso o apague la unidad.

¿Qué es la función ECO y cómo la uso?

La función ECO optimiza el consumo de energía para un funcionamiento eficiente. Presione el botón Función, navegue hasta ECO usando ▲/▼, y presione Función nuevamente para confirmar. El icono ECO se iluminará. Repita para cancelar.

¿Por qué la unidad interior no enfría correctamente?

Verifique si el filtro está sucio (límpielo si es necesario), asegúrese de que la temperatura configurada sea más baja que la temperatura ambiente y verifique que el modo esté configurado en Frío. También compruebe que la velocidad del ventilador no esté configurada en baja y que el temporizador no esté activo. Si el problema continúa, inspeccione si hay fugas de refrigerante o contacte a un técnico.

¿Cómo cambio entre Celsius y Fahrenheit?

El controlador con cable admite ambas unidades de temperatura. Para cambiar, ingrese al menú de selección de funciones y busque la configuración de unidad de temperatura (consulte el manual). Si no está disponible, puede configurarse a través de la PCB principal o el control remoto.

¿Qué hace la función antimoho?

Después del apagado, la función Antimoho seca automáticamente el evaporador para prevenir el crecimiento de moho. Para habilitarla, selecciónela en el menú de funciones mientras esté en modo Frío o Seco. El icono indicará que está activa.

¿Puedo instalar el controlador con cable yo mismo?

La instalación debe ser realizada por un profesional calificado. El controlador se ajusta a una caja estándar de 6 pines. Use los tornillos proporcionados (M4x20) y conecte el cableado como se muestra en el manual. Una instalación incorrecta puede causar riesgos eléctricos o daños.

MANUAL DE USUARIO LSGT70-3M Baxi

Control Táctil con cable TXW1AC-Manual de uso e instalación

Lea y guarde este manual.

CONTENIDO DEL PAQUETE

DESCRIPCION	FIGURA		ESPECIFICACIONES
Control con cable TXWAC			Dimensiones (alto/largo/fondo): 120mmx120mmx20mm Peso: 168 g
2 Tornillos			M4x20
Manual de uso e instalación
Cable de conexión largo			Longitud: 5000mm Peso: 99 g
Cable de conexión corto			Longitud: 40mm Peso: 10 g

CARACTERÍSTICAS TÉCNICAS

■ Voltaje de alimentación: DC 12 V
■ Rango de temperatura ambiente: 0°C-50°C
■ Rango de humedad relativa: 20%-90%
■ Dimensiones: 86x86x10.8 mm

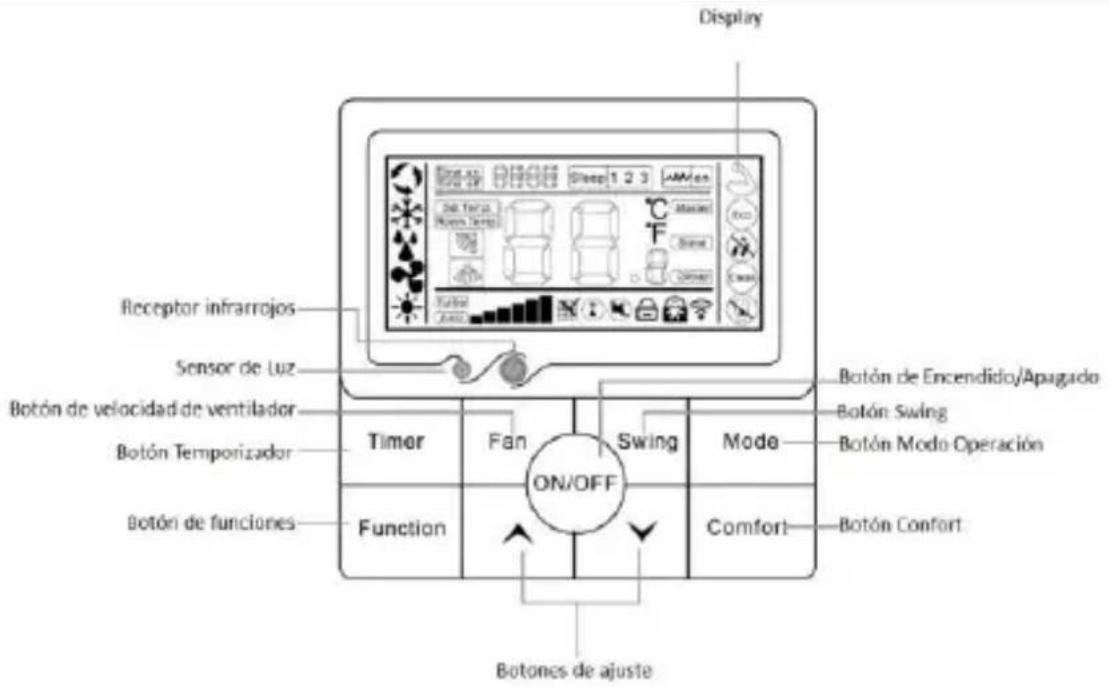

DESCRIPCIÓN DETALLADA DE OPERACIÓN

Botón "ON/OFF"

Pulse este botón para encender (ON) o parar el equipo (OFF).

Cuando la unidad está operando el usuario puede regular la temperatura de consigna ("Set Temp.") el modo de operación ("Mode"), la velocidad del ventilador ("Fan") y las diferentes funciones. Cuando la unidad está en funcionamiento ("On") la temperatura mostrada en el display del control táctil será la temperatura de consigna.

Cuando la unidad esté en standby ("Off") la temperatura mostrada en el display del control táctil será la temperatura de de la sala ("Room Temp.").

Botón "Temperatura +/-"

1.-Pulsando el botón “▲”, la temperature ajustada se incrementará en 1°C. Pulsando el botón “▼”, la temperature ajustada disminuirá en 1°C.

En los modos refrigeración("COOL"), deshumidificación("DRY") y calefacción("HEAT") el rango de selección de temperatura es de 16°C-32°C. El control mostrará "Set Temp." Cuando muestre la temperatura de consigna.

2.-Dentro del modo de selección de funciones, pulsando los botones “▲” o “▼” se seleccionará la función.
3.-En el modo temporizador "Timer", pulsar los botones "▲" o "▼" para seleccionar la hora.

Selección del modo de funcionamiento

Cuando el equipo esté en funcionamiento, presionando el botón "Mode" se seleccionará el modo de operación deseado.

Los modos seleccionables son; modo auto “AUTO”, refrigeración “COOL”, deshumidificación “DRY”, ventilación “FAN” y calefacción “HEAT”.

La temperatura de consigna inicial de cada modo es de 24°C, siempre y cuando no se haya seleccionado una temperatura de consigna diferente o se esté en modo ventilación "FAN".

Selección de la velocidad del ventilador

En modo turbo se mostrará el icono "Turbo" y el de la máxima velocidad.

Selección de la posición de la lama "Swing"

1.-Para unidades que solo disponen de función arriba y abajo: Cuando la unidad esté funcionando, presionar “Swing” para entrar o cancelar el movimiento de la lama. En el momento en que la lama se esté moviendo la indicación del “Swing” “F” se iluminará. Cuando la lama este cerrada el icono de “Swing” desaparecerá. Si la unidad dispone de función posicionado de lama, pulsar el botón “Swing” para regular el ángulo de la lama en el siguiente orden:

2.- Para unidades que solo disponen de función izquierda y derecha: Cuando la unidad esté funcionando, presionar “Swing” para entrar o cancelar el movimiento de la lama. En el momento en que la lama se esté moviendo la indicación del “Swing” “###” se iluminará. Cuando la lama este cerrada el icono de “Swing” desaparecerá. Si la unidad dispone de función posicionado de lama, pulsar el botón “Swing” para regular el ángulo de la lama en el siguiente orden:

Función "Comfort"

1.-Cuando la unidad esté en funcionamiento, pulsar “Comfort” para entrar en función confort. La temperatura de consigna de los modos refrigeración(“COOL” and deshumidificación (“DRY”) es 26°C y 24°C en calefacción (“HEAT”), aunque la temperatura de consigna es ajustable. La velocidad de ventilador es automática y ajustable. El modo confort se cancelará cuando se cambie el modo de funcionamiento.

2.-Pulsar "Comfort" nuevamente para cancelar esta función.

Función temporizador "Timer"

El usuario puede fijar la hora de apagado de la unidad cuando la unidad está operando ("On").

El usuario puede fijar la hora de encendido de la unidad cuando la unidad está apagada ("Off").

1.-Pulsar el botón "Timer" cuando la unidad esté funcionando, el control mostrará la indicación "Time off" y el usuario podrá fijar la temporización de apagado de la unidad; cuando la unidad este apagada, el control remoto mostrará "Time on" y el usuario podrá fijar la temporización de encendido de la unidad.


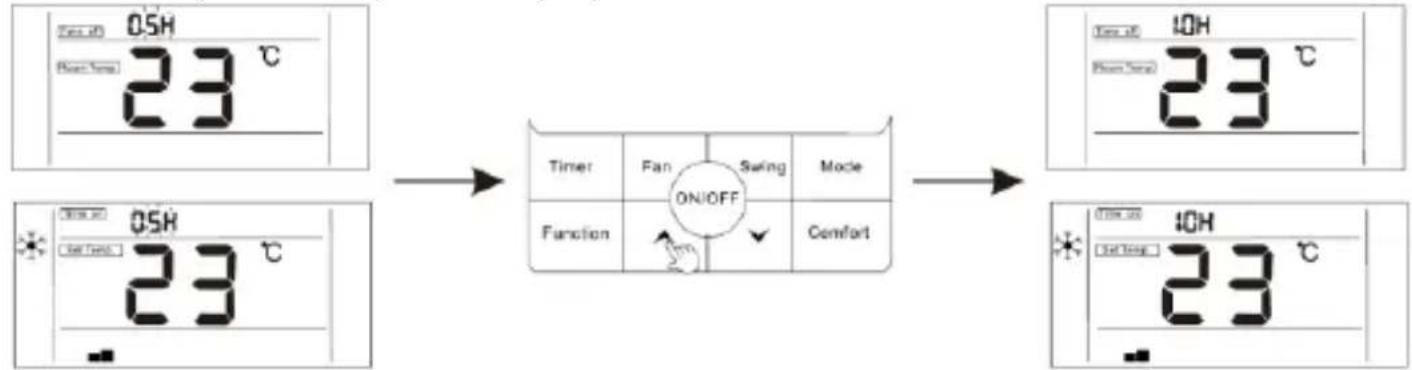

2.-Una vez dentro del menú "Timer", el tiempo por defecto es 0.5h, en este momento, pulsando "▲" o "▼" se regulara el tiempo. Si esto botones no se presionan en 10 segundos, la configuración de temporización se cancelará y se volverá al estado inicial.

3.-Después de fijar la temporización, pulsar "Timer" nuevamente para confirmar. La hora de temporización parará de parpadear.

4.-Una vez fijada la temporización de encendido "Timer On", es posible ajustar la velocidad del ventilador, el modo de operación, la temperatura de consigna y el ángulo de obertura de las lamas. Si no hay ningún ajusto en 10 segundos se mostrará la pantalla de standby.

5.-El rango de temporización es de 0.5-24h. Pulsando “▲” o “▼” el tiempo se incrementará o decrecerá en 0.5h. Cuando el tiempo sea superior a 10h el tiempo se incrementará o decrecerá en 1h.

6.-Pulsar el botón "Timer" o "On/Off" para salir de la temporización de apagado o encendido (TimerOn o TimerOff).

Las funciones opcionales presentadas están sujetas a la disponibilidad de las mismas de su equipo de aire acondicionado.

Entrar en la función: Pulsar el botón “Function” para entrar en la pantalla de selección de funciones. Pulsando “▲” o “▼” para seleccionar la función y el correspondiente icono de mostrará, presionar “Function” nuevamente para confirmar la función.

Cancelar la función: Pulsar el botón “Function” para entrar en la pantalla de selección de funciones. Pulsando “▲” o “▼” para seleccionar la función que se desea cancelar, pulsando “Function” nuevamente se cancelará la función.

Función "Turbo"

Descripción de función Turbo: La velocidad del ventilador será super-alta en modo turbo y el usuario podrá llegar a la temperatura de consigna de refrigeración o calefacción rápidamente.

Seleccionar la función Turbo:

1.-Cuando la unidad esté operando en modo refrigeración o calefacción, pulsar el botón "Function" para entrar en modo selección de funciones.
2.-Pulsar “▲” o “▼” para seleccionar la función Turbo, en este momento el icono “◀” se mostrará.
3.-Pulsar "Function" para confirmar la función Turbo, en este momento, el icono " ", quedará fijado.

Cancelar la función Turbo:

1.-Cuando la función turbo este activa, pulsar "Function" para entrar en el modo de selección de funciones.
2.- Pulsar “▲” o “▼” para seleccionar la función turbo, en este momento el icono “◀” se mostrará, pulsar “Function” nuevamente para cancelar la función. En este momento el icono de turbo se dejará de mostrar.

Nota: En equipos sin función Turbo, esta función se podrá fijar igualmente. La velocidad del ventilador será alta, pero el icono “💡” y “Turbo” no se mostrarán.

Función Modo Noche ("Sleep")

Descripción de función Modo Noche ("Sleep"): Fuerza la unidad a funcionar la unidad interior a operar con la curva de temperatura pre-seleccionada de modo noche que asegurará y mejorará un ambiente confortable durante la noche.

Seleccionar la función Modo Noche ("Sleep"):

1.- Pulsar el botón "Function" para entrar en modo selección
2.-Pulsar “▲” o “▼” para seleccionar la función Sleep, en este momento el icono “Sleep” se mostrará.
3.-Pulsar "Function" para confirmar la función Sleep, en este momento, el icono "Sleep", quedará fijado.

Cancelar la función Modo Noche ("Sleep"):

1.-Cuando la función Sleep este activa, pulsar "Function" para entrar en el modo de selección de funciones.
2.- Pulsar “▲” o “▼” para seleccionar la función Sleep, en este momento el icono “Sleep” se mostrará, pulsar “Function” nuevamente para cancelar la función. En este momento el icono de Sleep se dejará de mostrar.

Función ECO

Seleccionar la función ECO:

1.-Pulsar el botón "Function" para entrar en modo selección de funciones.
2.-Pulsar “▲” o “▼” para seleccionar la función ECO, en este momento el icono “Ecu” se mostrará.
3.-Pulsar "Function" para confirmar la función ECO, en este momento, el icono "Eco", quedará fijado.

Cancelar la función ECO:

1.-Cuando la función ECO este activa, pulsar "Function" para entrar en el modo de selección de funciones.
2.- Pulsar “▲” o “▼” para seleccionar la función ECO, en este momento el icono “Eco” se mostrará, pulsar “Function” nuevamente para cancelar la función. En este momento el icono de ECO se dejará de mostrar.

Función Anti-Fungus

Descripción de función Anti-Fungus: Cuando la unidad se apague, el equipo secará automáticamente el evaporador de humedad para así evitar la creación de mohos dentro del equipo.

Seleccionar la función Anti-Fungus:

1.-En los modos de operación refrigeración (COOL) o deshumidificación (DRY), pulsar el botón "Function" para entrar en modo selección de funciones.
2.-Pulsar “▲” o “▼” para seleccionar la función Anti-Fungus, en este momento el icono “◀” se mostrará.
3.-Pulsar "Function" para confirmar la función Anti-Fungus, en este momento, el icono "☒", quedará fijado.

Cancelar la función Anti-Fungus:

1.-Cuando la función Anti-Fungus este activa, pulsar "Function" para entrar en el modo de selección de funciones.
2.- Pulsar “▲” o “▼” para seleccionar la función Anti-Fungus, en este momento el icono “※” se mostrará, pulsar “Function” nuevamente para cancelar la función. En este momento el icono de Anti-Fungus se dejará de mostrar.

Función Sensor de Luz

Descripción función Sensor de Luz: El control está dotado de un sensor de luz en la parte frontal del mismo. En caso de que se detecte que la intensidad de luz es baja, el equipo reducirá la velocidad del ventilador para así reducir el consumo, reducir el ruido y aumentar el confort para un entorno confortable durante la noche.

Seleccionar la función Sensor de Luz:

1.-Pulsar el botón "Function" para entrar en modo selección de funciones.
2.-Pulsar “▲” o “▼” para seleccionar la función Sensor de Luz, en este momento el icono “✗” se mostrará.
3.-Pulsar "Function" para confirmar la función Sensor de Luz, en este momento, el icono "☒", quedará fijado.
4.-Cuando esta función este activa, cuando la intensidad lumínica de la sala sea reducida por al menos 20 minutos, la unidad entrará automáticamente en modo noche. Si la intensidad lumínica de la sala es alta durante al menos 20 minutos, el modo noche se desconectará y la unidad operará a la velocidad de ventilador seleccionada.

    F --> G["23 °C Sleep"]

    G --> H["ON/OFF"]

    H --> I["Timer"]
    I --> J["Fan"]
    J --> K["Swing"]
    K --> L["Mode"]
    L --> M["Function"]
    M --> N["Comfort"]

    N --> O["23 °C Sleep"]

    O --> P["ON/OFF"]

    P --> Q["Comfort"]

Cancelar la función Sensor de Luz:

1.-Cuando la función Sensor de Luz este activa, pulsar "Function" para entrar en el modo de selección de funciones.
2.- Pulsar “▲” o “▼” para seleccionar la función Sensor de Luz, en este momento el icono “✗” se mostrará, pulsar “Sensor de Luz” nuevamente para cancelar la función. En este momento el icono de Sensor de Luz se dejará de mostrar.

Función "iClean"

Función "iClean": El equipo de aire acondicionado limpiará el evaporador de manera automática, manteniendo el aire limpio y asegurando la eficiencia del equipo.

Selección del a función "iClean":

1.-En estado standby ("Off"), pulsar el botón "Function" y seleccionar el icono "Clean" cuando este se parpadee.
2.-Presionar el botón "Function" otra vez para confirmar la selección de la función "iClean". En este momento el icono "Cle" se quedará fija.
3.-Cuando la unidad este ejecutando la función, el control mostrará el icono "Clear" hasta que el proceso finalice.

Si el equipo está equipado con módulo WiFi, el icono “WiFi” se mostrará en el display del control.

Si el equipo no está equipado con módulo WiFi, el icono “💡” no se mostrará en el display del control.

Indicación bloqueo central

Cuando el control este bloqueado por un control central, se mostrará en el display el icono “☐”.

Indicación Silencio

Cuando la unidad interior entre en función silencio, se mostrará el icono “◀”, cuando esta función se cancele, este icono desaparecerá.

Nota: En unidades sin función silencio, la función silencio también se mostrará pero será solo indicando que el equipo se pondrá a funcionar en velocidad baja de ventilador, aunque no se mostrará el icono “ 🔍” en el display del control.

Indicación de desescarche

Cuando el equipo este realizando desescarche el icono “ ” se mostrará en el display del control.

Indicación Limpieza de Filtro

La unidad guarda el tiempo de funcionamiento del equipo. Cuando el tiempo de funcionamiento sea superior al tiempo fijado para el recordatorio de limpieza de filtro, el icono “✗” se mostrará en el display. Para evitar el bloqueo del filtro y la consecuente disminución de capacidad y eficiencia del equipo se recomienda limpiar el filtro regularmente.

Pulsando durante al más de 5 segundos el botón “Timer” se reseteará la indicación de limpieza de filtro.

Indicación de grados Celsius y Fahrenheit

El usuario puede seleccionar si las temperaturas se muestran en grados Celsius y Fahrenheit.

Indicación Bloqueo infantil

Pulsando el botón “↗” o “▼” durante más de 5S para bloquear y se mostrará “💡”. En este estado, las operaciones en el control estarán deshabilitadas. Pulsando nuevamente el botón “” o “” durante más de 5S o quitando tensión a la unidad se desbloqueará el control (“” dejará de mostrarse).

Función control remoto

El control táctil con cable puede actuar como receptor de control por infrarrojos.

Control equipado con sonda de temperatura de sala

El control táctil dispone de una sonda de temperatura que mide la temperatura de la sala. Si este sensor no está dañado, la temperatura de sala medida por la sonda del control será la informada a la PCB de la unidad. Si el sensor se daña o se corta, la temperatura de sala a considerar pasará a ser la de la leída por la unidad interior.

Información de anomalías

Cuando se detecta alguna anomalía en la unidad el código de la anomalía se mostrará en el display del control (refiérase al manual de instalación para conocer el significado de las diferentes alarmas posibles).

1. Quitar la tapa trasera del control utilizando un destornillador plano (no ejercer excesiva fuerza, esto podría dañar el control o la circuitería) girar el destornillador para abrir la tapa trasera.

1. En caso de instalar en control en una caja empotrada, la adecuada es el modelo 86. Fijar la tapa trasera del control remoto a la caja con los tornillos suministrados.

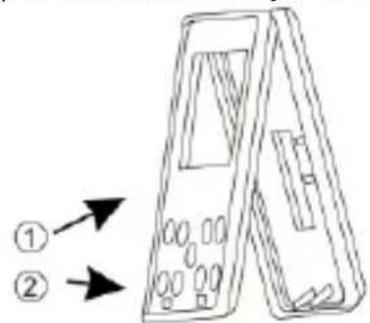

1. Volver a colocar la tapa frontal (1) presionar y fijar primero la parte superior (2) presionar la parte inferior para acabar de fijar el control.

Conectar el extremo del cable de conexión largo al conector del control con cable	Conectar el otro extremo del cable de conexión largo al cable corto		Conectar el extremo del cable corto (conector blanco) a la PCB

UNIDADES INTERIORES MONO→RZN(C/K/D) (50/70/100/120/140/160)

1. En el caso de unidades conducto, el equipo vendrá suministrado con control con cable.
2. El conector blanco del control se deberá conectar al conector "CN7" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

UNIDADES INTERIORES MULTI→LS(G)N(C/K/D)(25/35/50)-XM

1. En el caso de unidades conducto, el equipo vendrá suministrado con control con cable.
2. El conector blanco del control se deberá conectar al conector "CN8" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

BAXI

Baxi Calefacción S.L.U.

Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA

Tel. [phone]

www.baxi.es

Baxi Calefacción S.L.U.

Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA

Tel. [phone]

www.baxi.es
