BEDIENUNGSANLEITUNG LSGT70-3M Baxi

Dieses Handbuch lesen und aufbewahren.

VERPACKUNGSINHALT

BESCHREIBUNG	ABBILDUNG	SPEZIFIKATIONEN
KabelverbundeneSteuerung TXW1AC		Abmessungen (Höhe/Breite/Tiefe): 120mmx120mmx20mmGewicht: 168 g
2 Schrauben		M4x20
Benutzer- und Installationshandbuch
LangeAnschlussverkabelung		Länge: 5000mmGewicht: 99 g
KurzeAnschlussverkabelung		Länge: 50mmGewicht: 10 g

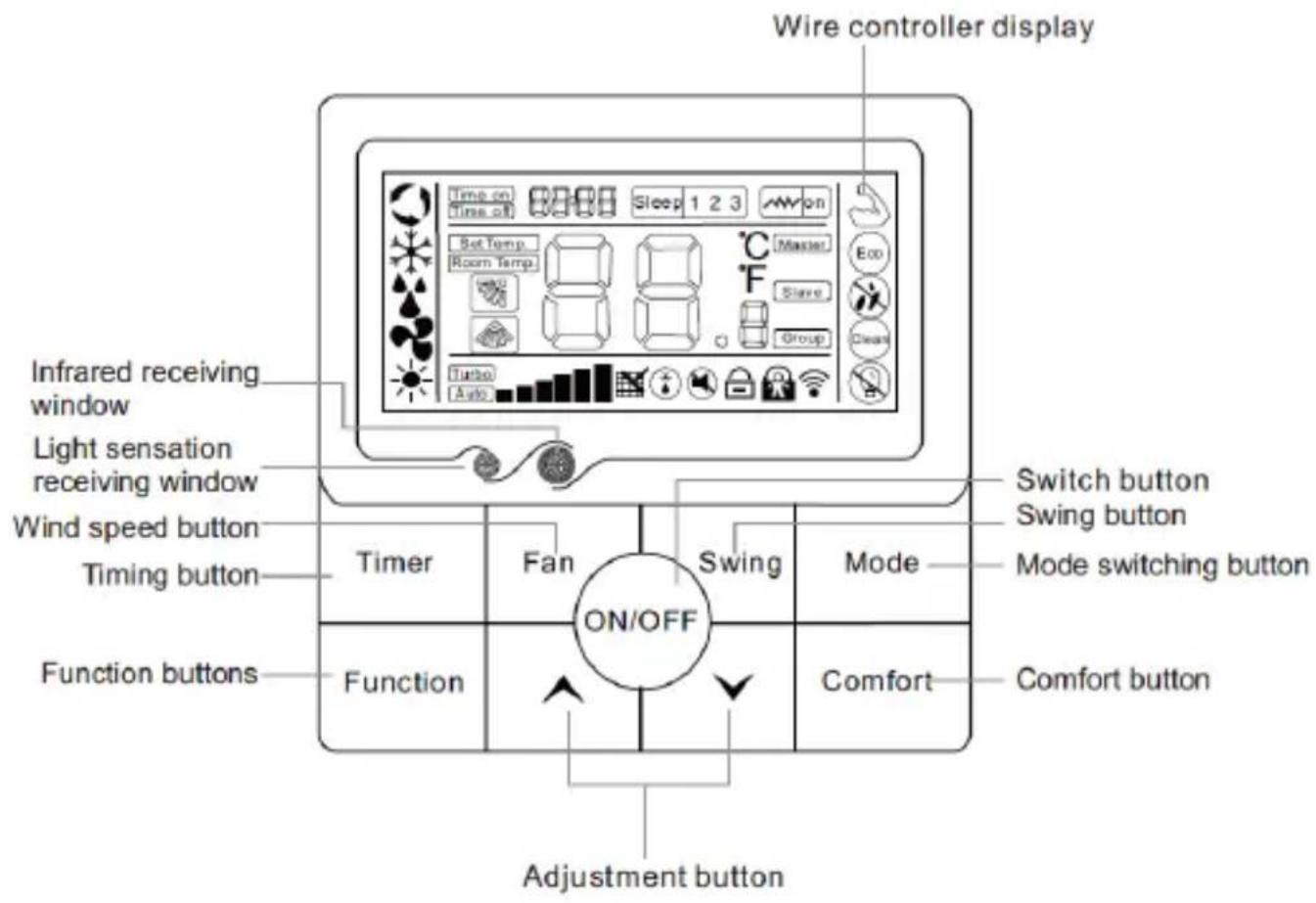

TASTEN BESCHREIBUNG

Die „ON /OFF“-Taste drücken, um die Einheit zu starten oder auszuschalten.

1. Während des Betriebs der Einheit kann der Benutzer den Vefahrensmodus, die Lüfterdrehzahl, die Einstelltemperatur, spezielle Funktionen sowie weitere Parameter am kabelgebundenen Regler einstellen.

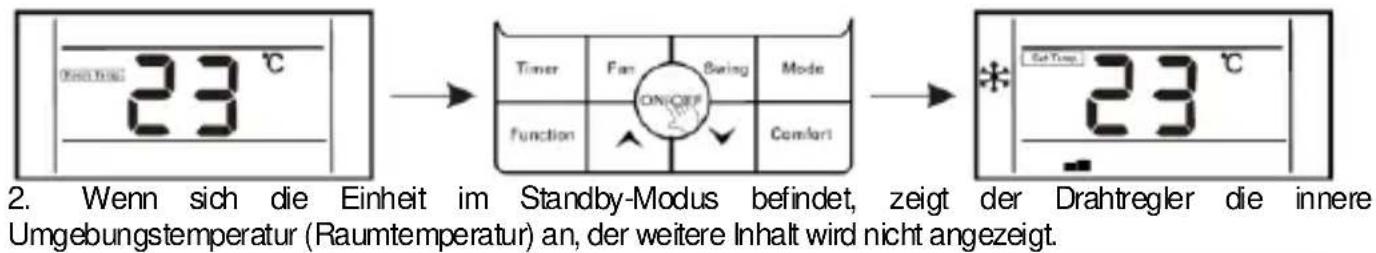

23 °C Timer Fan Swing Mode function ON/OFF Comfort 2. Wenn sich die Einheit im Standby-Modus befindet, zeigt der Drahtregler die innere Umgebungstemperatur (Raumtemperatur) an, der weitere Inhalt wird nicht angezeigt. 23 °C

23 °C Timer Fan Swing Mode Function ON/OFF Comfort 23 °C

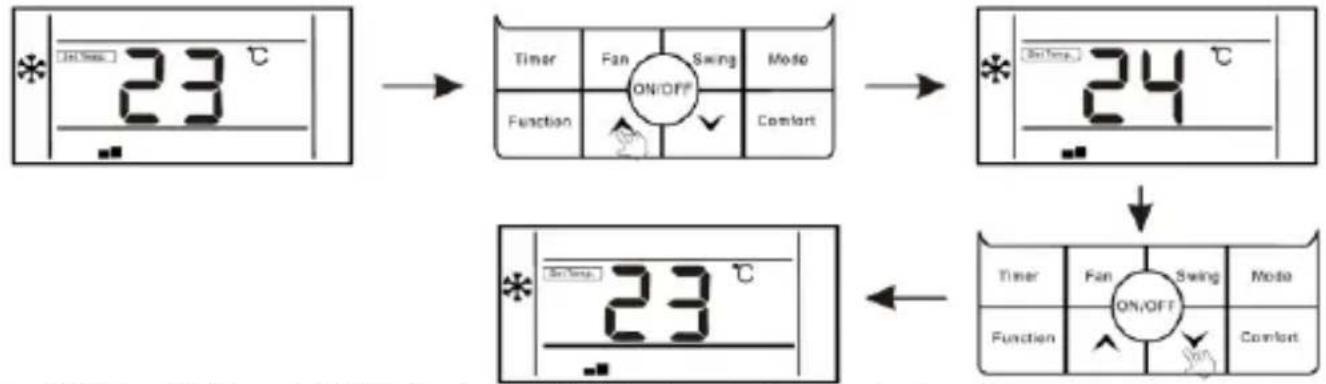

Taste-Temperatur, Zeiteinstellung, Funktionsauswahl

1. Wenn die Einheit in Betrieb ist, muss auf die Taste „▲“ oder „▼“ gedrückt werden, um die Einstelltemperatur um 1°C zu erhöhen oder zu senken.

Im COOL-, DRY- und HEAT-Modus beträgt der Einstelltemperaturbereich 16°C-32 °C;

Der Regler zeigt „Einstelltemp.“ an, um die Verkaufstemperatur anzuzeigen;

1. Im Funktionsauswahlmodus muss auf die Taste „“ oder „“ gedrückt werden, um die Funktion auszuwählen;

2. Im Zeitmodus muss auf die Taste „▲“ oder „▼“ gedrückt werden, um die Zeit einzustellen.

Moduseinstellung

Wenn die Einheit in Betrieb ist, muss die Taste „MODE“ gedrückt werden, der Betriebsmodus wird in folgender Reihenfolge umgeschaltet:

AUTO → * → ▲ → ◆ → ☆ → Ⓤ COOL DRY FAN HEAT AUTO

Die anfängliche Einstelltemperatur für jeden Modus beträgt 24°C, zudem gibt es keine Temperatureinstellung und keinen automatischen Wind im FAN-Modus.

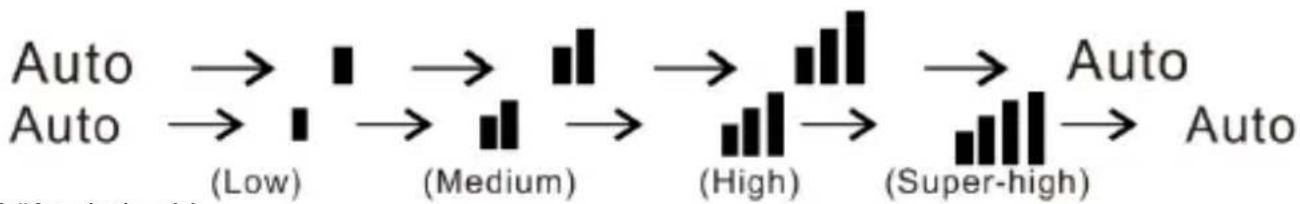

Die Einstellung der „Windgeschwindigkeit“

Wenn die Einheit in Betrieb ist, muss auf die Taste "Fan" gedrückt werden, um die Lüfterdrehzahl in der folgenden Reihenfolge umzuschalten:

3-Gang Lüfterdrehzahl:

4-Gang Lüfterdrehzahl:

Im Turbo-Modus wird die Lüfterdrehzahl angezeigt (Turbo+ Symbol der höchsten Lüfterdrehzahl).

Die „Schwenk“-Einstellung

1. Die Einheit verfügt nur über die Funktion des Auf- und Abschwenkens: Wenn die Einheit in Betrieb ist, muss auf die Taste "Swing" gedrückt werden, um das Auf- und Abschwenken einzustellen oder abzubrechen. Zum Zeitpunkt der Öffnung leuchtet die Auf- und Abschwenkung „

“. Zum Zeitpunkt der Schließung erlischt das Swing-Symbol. Falls die Einheit über eine Positionierschwenkfunktion verfügt, muss auf die Taste "Swing" gedrückt werden, um den Schwenkwinkel in der folgenden Reihenfolge einzustellen:

1. Die Einheit verfügt nur über die Funktion des Links- und Rechtsschwenkens: Wenn die Einheit in Betrieb ist, muss die Taste "Swing" gedrückt werden, um den Links- und Rechtsschwung einzustellen oder abzubrechen. Zum Zeitpunkt der Öffnung leuchtet die Rechts- und

Linksschwenkung „auf. Zum Zeitpunkt der Schließung erlischt das Swing-Symbol. Falls die Einheit über eine Positionierschwenkfunktion verfügt, muss auf die Taste "Swing" gedrückt werden, um den Schwenkwinkel in der folgenden Reihenfolge einzustellen.

1. Die Einheit verfügt über die Funktion des Links- und Rechtsschwenkens: Die Taste "Swing" drücken, der Schwenk-Modus wird in der folgenden Zyklus-Abfolge wechseln:

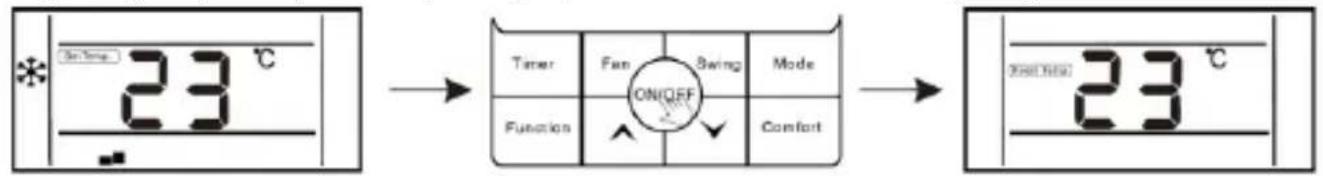

Die Einstellung von „Komfort“

1. Wenn die Einheit in Betrieb ist, muss die Taste „Komfort“ gedrückt werden, um die Komfortfunktion aufzurufen. Die Standard-Einstelltemperatur für den COOL- und DRY-Modus beträgt 26 °C, der HEAT-Modus beträgt 24 °C, die Einstelltemperatur lässt sich anpassen. Die Lüfterdrehzahl ist automatisch und einstellbar.

Die Komfortfunktion wird abgebrochen, sobald der Betriebsmodus geändert wird.

1. Die Komforttaste erneut drücken, um die Komfortfunktion abzubrechen.

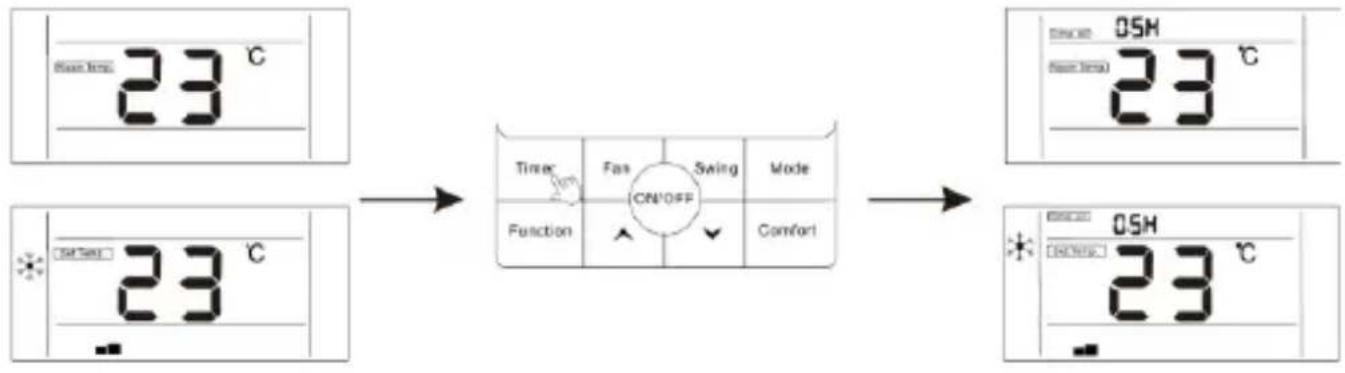

Zeitfunktion

Benutzer können die Abschaltzeit einstellen, solange die Einheit in Betrieb ist, und die Einschaltzeit einstellen, solange die Einheit im Standby ist.

1. Die Taste "Timer" drücken, solange die Einheit in Betrieb ist, der kabelverbundene Regler zeigt „Time off“ an und der Benutzer kann die Abschaltzeit einstellen; wenn sich die Einheit im Standby Modus befindet, zeigt der kabelverbundene Regler „Time on“ an, und der Benutzer kann die

Einschaltzeit einstellen.


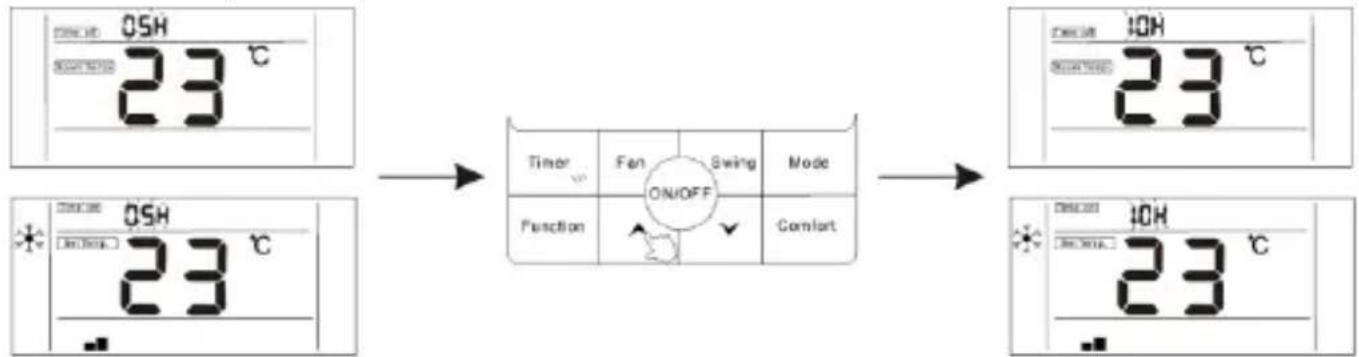

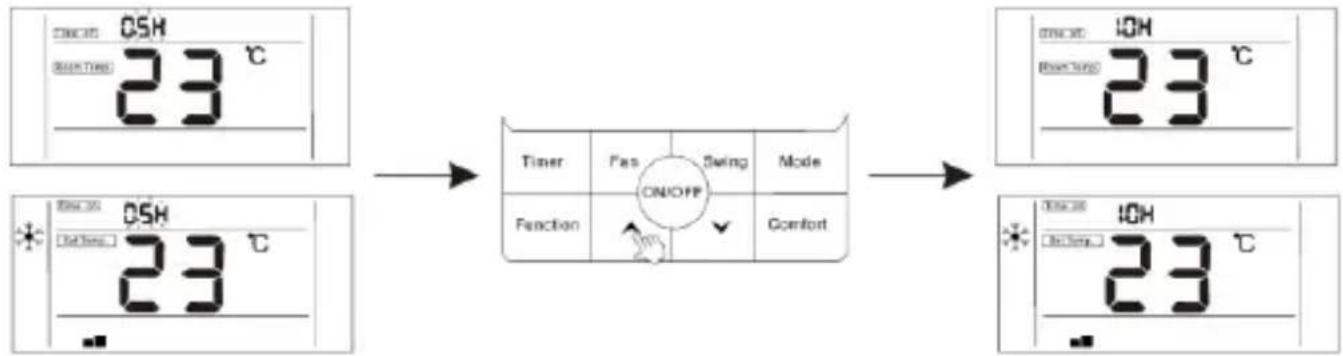

1. Nach der Eingabe der Einstellzeit der Schnittstelle beträgt die Standardzeit 0,5 Stunden, zu diesem Zeitpunkt muss die Taste „“ oder „“ gedrückt werden, um die Zeit zu regulieren. Falls die Taste 10 Sekunden nicht gedrückt wird, wird die Zeiteinstellung abgebrochen und wird in den Nicht-Timing-Status zurückversetzt.

1. Nach der Einstellung der Zeit muss erneut zur Bestätigung auf die "Timer"-Taste gedrückt werden. Die Zeiteinstellung ist erfolgreich und die Zeitleiste wird aufhören zu blinken.

1. Nach der Einstellung der Funktion „Timer On“ lässt sich die Lüfterdrehzahl, der Betriebsmodus, die Solltemperatur und der Schwenkwinkel einstellen. Falls für 10 Sekunden kein Verfahren ausgeführt wird, wird der Standby-Bildschirm angezeigt.

1. Zeitbereich: 0,5-24 Stunden. Die Taste „“ oder „“ einmal drücken, die Zeit wird um 0,5 Stunden vor- oder zurückgesetzt. Wenn die Zeit mehr als 10 Stunden beträgt, muss die Taste „“ oder „“ einmal gedrückt werden, die Zeit wird um 1 Stunde vor- oder zurückgesetzt.

2. Die "Timer"-Taste oder „ON/OFF"-Taste drücken, um TimerON oder TimerOFF zu verlassen.

Der kabelverbundene Regler ist für den allgemeinen Einsatz bestimmt, spezifische Funktionen des Reglers unterliegen den Funktionen Ihrer Klimaanlage. Hinweis: In der Schnittstelle der Funktionseinstellung muss eine beliebige Taste gedrückt werden, wie Timer, Lüfter, Swing, Mode, ON/OFF und Comfort, um die Schnittstelle zu verlassen, und die konventionelle Bedienungsschnittstelle wird angezeigt. Falls kein Verfahren für 10S vorliegt, kann die Schnittstelle verlassen werden.

Funktion aufrufen: Die Funktionstaste drücken, um die Schnittstelle der Funktionsauswahl aufzurufen, „▲“ oder „▼“ drücken, um eine Funktion auszuwählen, und das entsprechende Symbol wird beginnen zu blinken, die Funktionstaste erneut drücken, um die Funktion zu bestätigen.

Funktion abbrechen: Die Funktionstaste drücken, um die Schnittstelle zur Funktionsauswahl aufzurufen, „▲“ oder „▼“ drücken, um die Funktion auszuwählen und das entsprechende Symbol wird blinken, die Funktionstaste erneut drücken, um die Funktion abzubrechen.

Die Einstellung der „Turbo“-Funktion

Turbo-Funktion: Die Lüfterdrehzahl wird im Turbo-Modus extrem hoch sein und die Benutzer können einen schnellen Kühl- oder Heizeffekt erzielen.

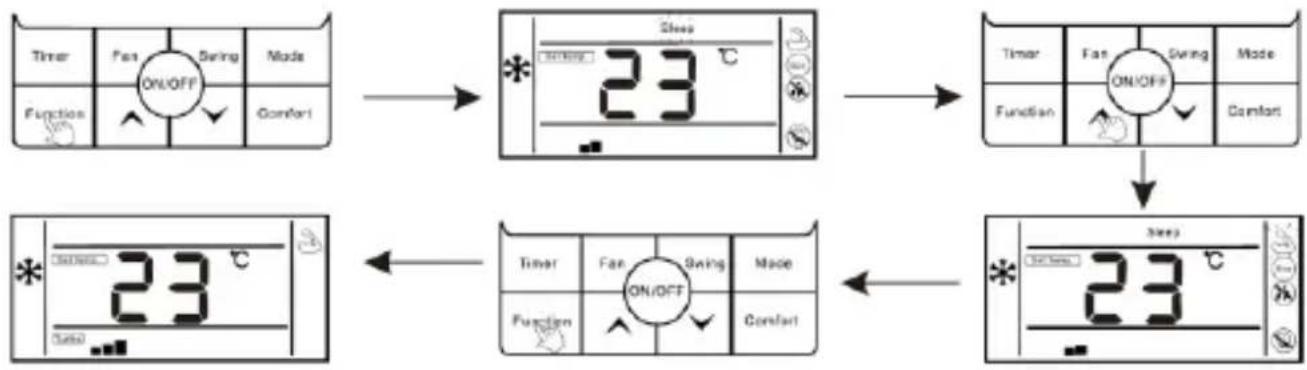

Die Turbo-Funktion öffnen:

1. Wenn die Einheit im Kühl- oder Heizmodus betrieben wird, muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.

2. Die Taste „▲“ oder „▼“ drücken, um in die Turbo-Funktion zu wechseln, in diesem Moment wird das Symbol „" blinken.

3. Die Funktionstaste drücken, um die Turbo-Funktion zu bestätigen, in diesem Moment wird das Symbol „" der Lüfterdrehzahl angezeigt (Turbo- und Drehzahlsymbole).


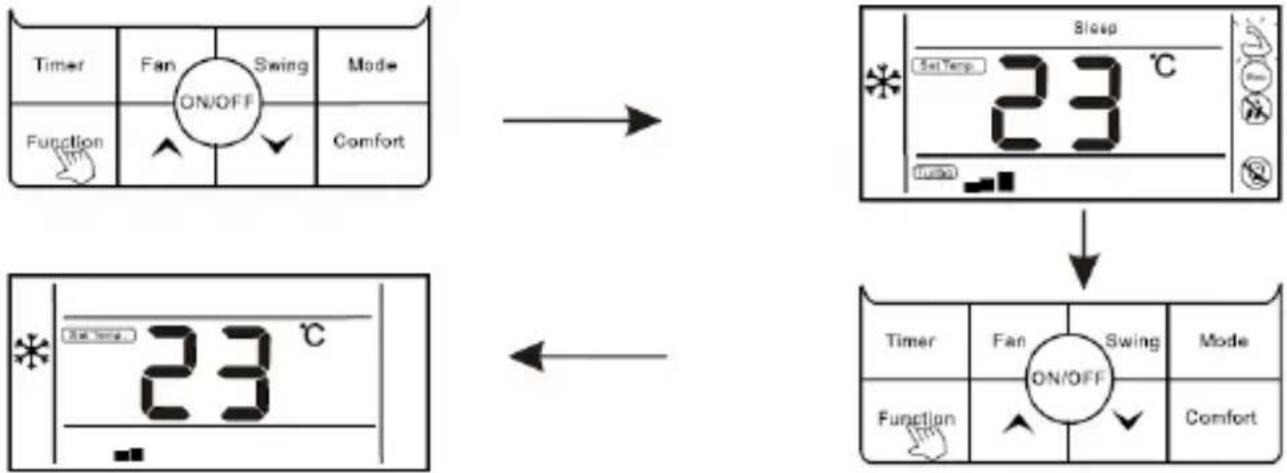

Turbo-Funktion abbrechen:

1. Wenn die Turbo-Funktion offen ist, muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.
2. Auf „▲“ oder „▼“ drücken, um die starke Funktion aufzurufen, in diesem Moment wird das Symbol „■“ blinken, die Funktionstaste drücken, um die starke Funktion abzubrechen, und das starke Symbol wird nicht angezeigt.

Hinweis: Die Einheit ohne Turbo-Funktion kann die Turbo-Funktion auch am kabelverbundenen

Regler einstellen, die Leistung ist eine hohe Lüfterdrehzahl, aber das Symbol „ 🎨 " und „ Turbo " werden nicht angezeigt.

Die Einstellung der „Schlaf“-Funktion

Schlaf-Funktion: Die Inneneinheit wird entsprechend einer voreingestellten Schlaftemperaturkurve betrieben, die für ein angenehmes Schlafklima sorgt und die Schlafqualität verbessert.

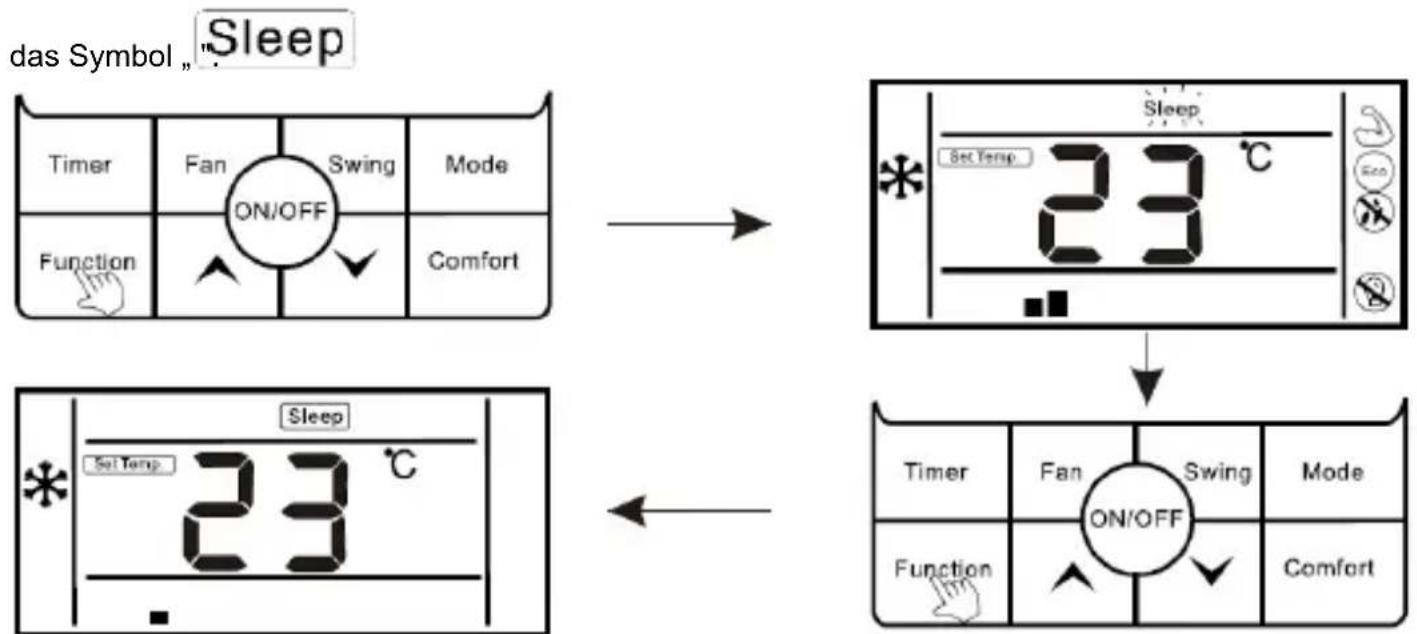

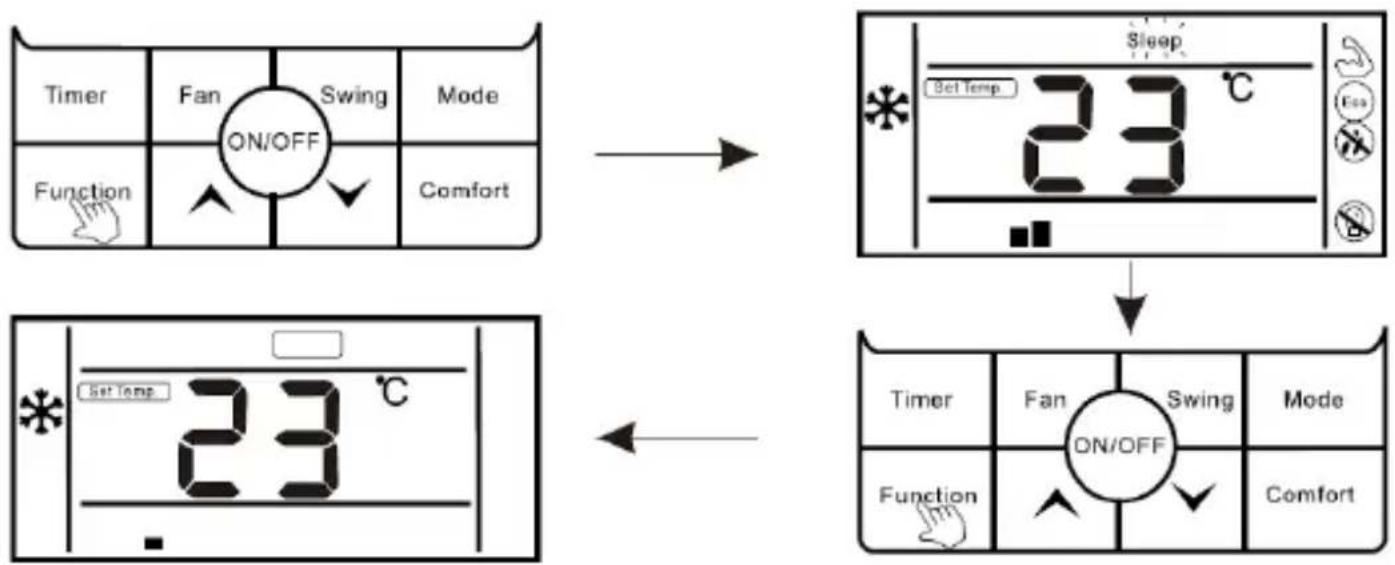

Die Schlaf-Funktion aufrufen:

1. Während des Betriebs muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.
2. Auf die Taste „“ oder „“ drücken, um in die Schlaf-Funktion zu wechseln, in diesem Moment blinkt das Symbol „Sleep
3. Die Funktionstaste drücken, um die Schlaf-Funktion zu öffnen, in diesem Moment leuchtet

Schlaf-Funktion abbrechen:

1. Wenn die Schlaf-Funktion offen ist, muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.
2. Die Taste „▲“ oder „▼“ drücken, um in die Schlaf-Funktion zu wechseln, das Symbol Sleep blinkt.
3. Die Funktionstaste erneut drücken, um die Schlaf-Funktion abzubrechen.


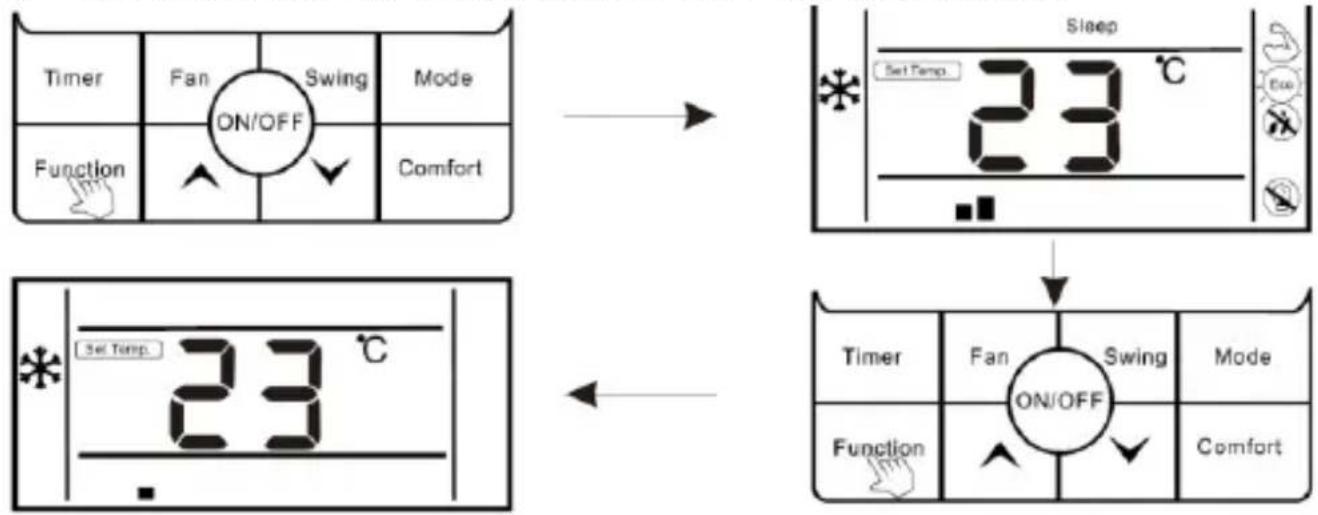

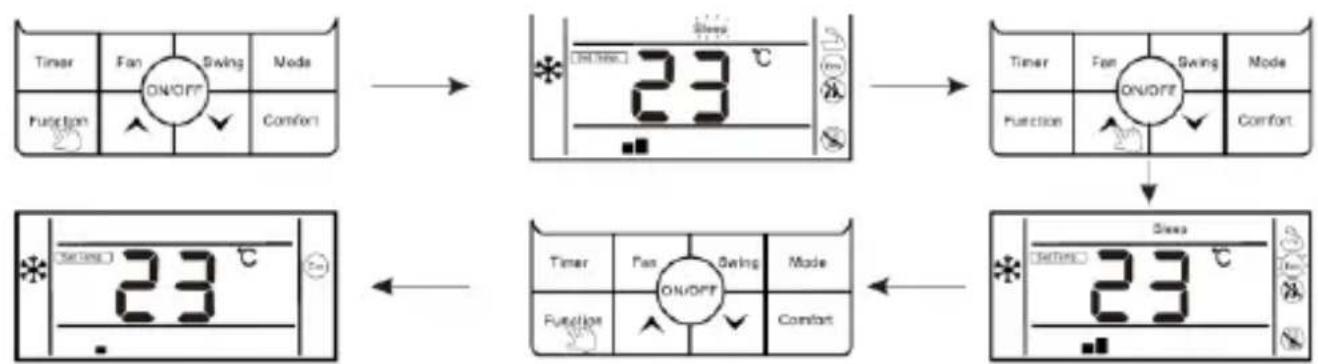

Die Einstellung der „ECO“-Funktion

Die „ECO“-Funktion aufrufen:

1. Die Funktionstaste drücken, um die Schnittstelle der Funktionsauswahl aufzurufen.
2. Die Taste „“ oder „“ drücken, um zur ECO-Funktion zu wechseln, in diesem Moment blinkt das Symbol „Eco
3. Die Funktionstaste erneut drücken, um die ECO-Funktion zu bestätigen, in diesem Moment blinkt das Symbol „Eco

    F["23°C"] --> G["Sleep"]
    G --> H["ON/OFF"]
    H --> I["Comfort"]

    J["23°C"] --> K["Setting"]
    K --> L["23°C"]
    L --> M["Comfort"]

    N["23°C"] --> O["Timer"]
    O --> P["Fan ON/OFF"]
    P --> Q["Swing"]
    Q --> R["Mode"]
    R --> S["Comfort"]

    T["23°C"] --> U["Sleep"]
    U --> V["Settings"]

Die ECO-Funktion abbrechen:

1. Die Funktionstaste drücken, um die Schnittstelle der Funktionsauswahl aufzurufen.

2. Die Taste „“ oder „“ drücken, um in die ECO-Funktion zu wechseln, in diesem Moment blinkt das Symbol .

3. Die Funktionstaste erneut drücken, um die ECO-Funktion abzubrechen.


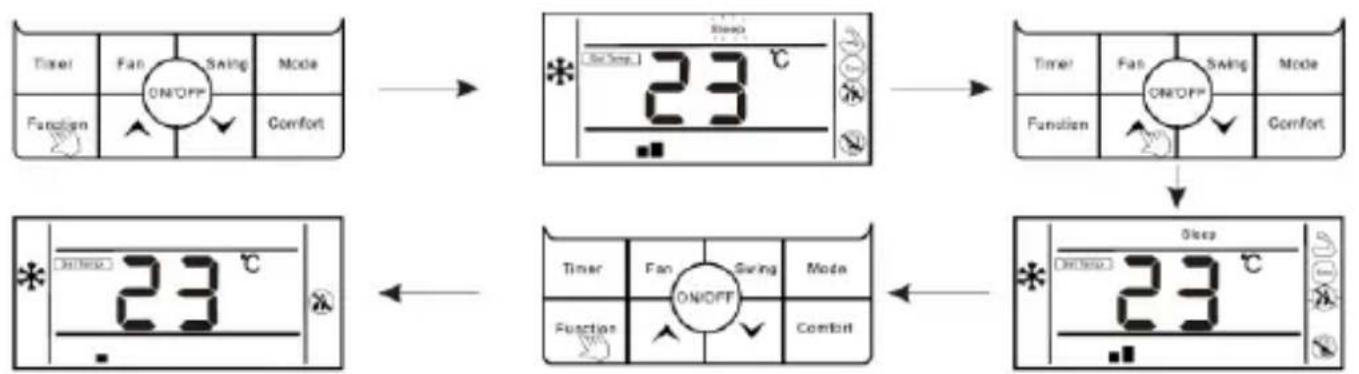

Die Einstellung der „schimmelsicheren“ Funktion

Schimmelsichere Funktion: Nach dem Ausschalten wird die Klimaanlage automatisch die Feuchtigkeit innerhalb des Verdampfers der Inneneinheit trocknen, um die Bildung von Schimmel zu vermeiden.

Schimmelsichere Funktion aufrufen:

1. Im COOL- und DRY-Modus muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.

2. Die Taste „▲“ oder „▼“ drücken, um in die Schnittstelle zur Einstellung der schimmelsicheren Funktion zu wechseln, in diesem Moment blinkt das Symbol „•”.

3. Die Funktionstaste erneut drücken, um die schimmelsichere Funktion aufzurufen, das Symbol „blinkt.


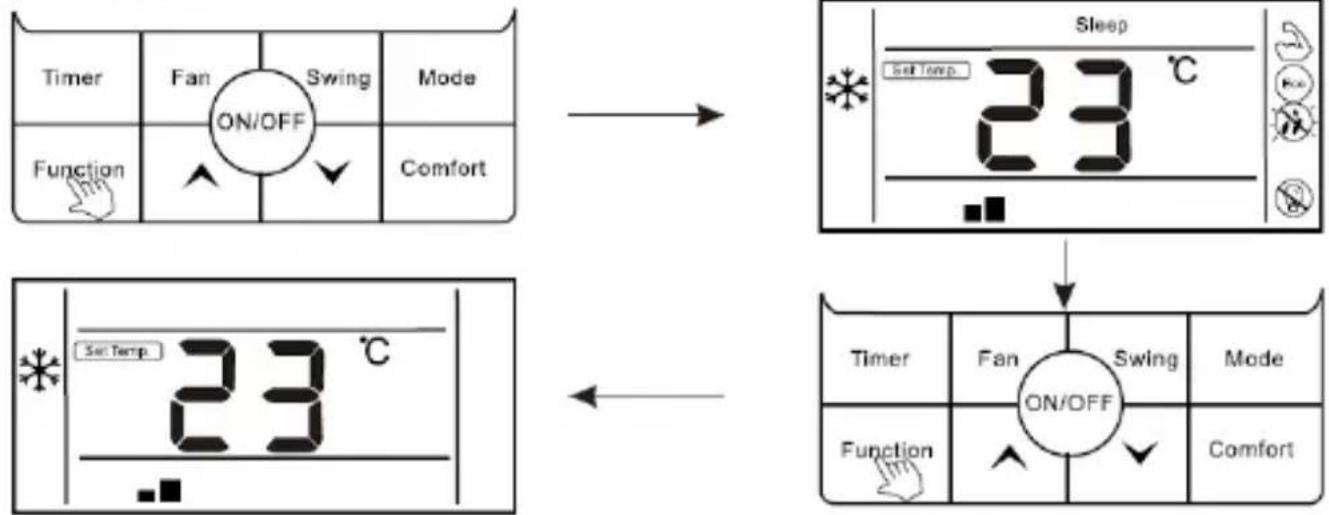

Die pilzsichere Funktion abbrechen:

1. Wenn die schimmelsichere Funktion auf ON steht, muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.
2. Die Taste „▲“ oder „▼“ für die schimmelsichere Funktion drücken, das Symbol „blinkt.
3. Die Funktionstaste erneut drücken, um die schimmelsichere Funktion abzubrehcen, das Symbol „“ wird erlöschen.

    F["Set Temp 23 °C"] --> G["ON/OFF"]
    G --> H["Sleep 23 °C"]

    I["Function"] --> J["Fan Fan"]
    J --> K["Swing Mode"]
    K --> L["Comfort"]

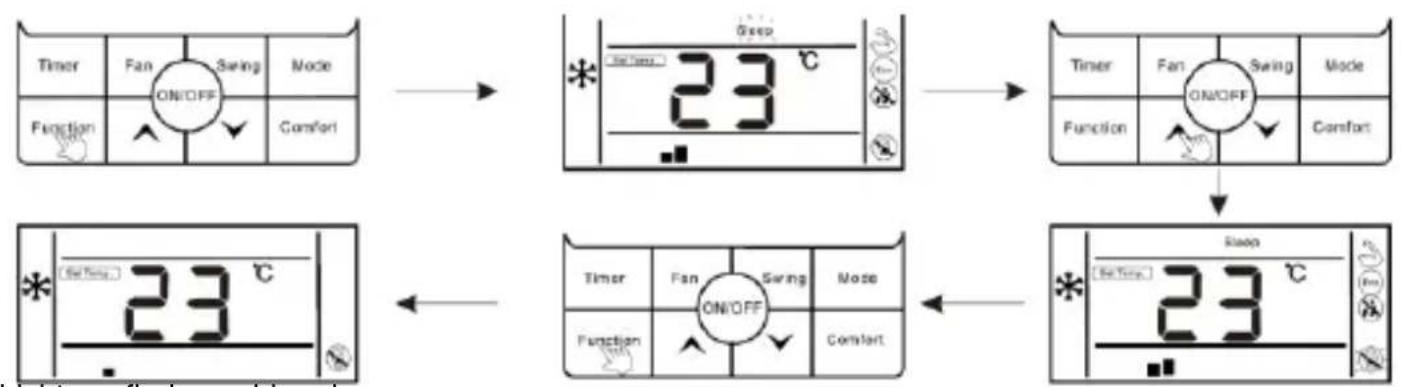

Die Einstellung der Funktion „Lichtempfindung“

Funktion „Lichtempfindung“: Das Ein- und Ausschalten des inneren Lampenlichts erfassen und bei ausgeschaltetem Lampenlicht in die niedrige Lüfterdrehzahl schalten, wodurch der Lärm verringert und eine angenehme Schlafumgebung für die Benutzer erzeugt wird.

Die Funktion „Lichtempfindung“ aufrufen:

1. Während des Betriebs muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen.
2. Auf „“ oder „“ drücken, um die Funktion „Lichtempfindung“ einzuschalten, das Symbol „“ blinkt.
3. Die Funktionstaste erneut drücken, um die Funktion „Lichtempfindung“ aufzurufen, in diesem

Moment leuchtet das Symbol „

1. Wenn die Funktion „Lichtempfindung“ eingeschaltet ist, falls die innere Lampe auf OFF steht, und 20 Minuten lang läuft, wird die Einheit automatisch in den Schlaf-Modus übergehen. Wenn die innere Lampe auf ON steht und 20 Minuten läuft, wird die Einheit den Schlaf-Modus deaktivieren und entsprechend der eingestellten Lüfterdrehzahl laufen.


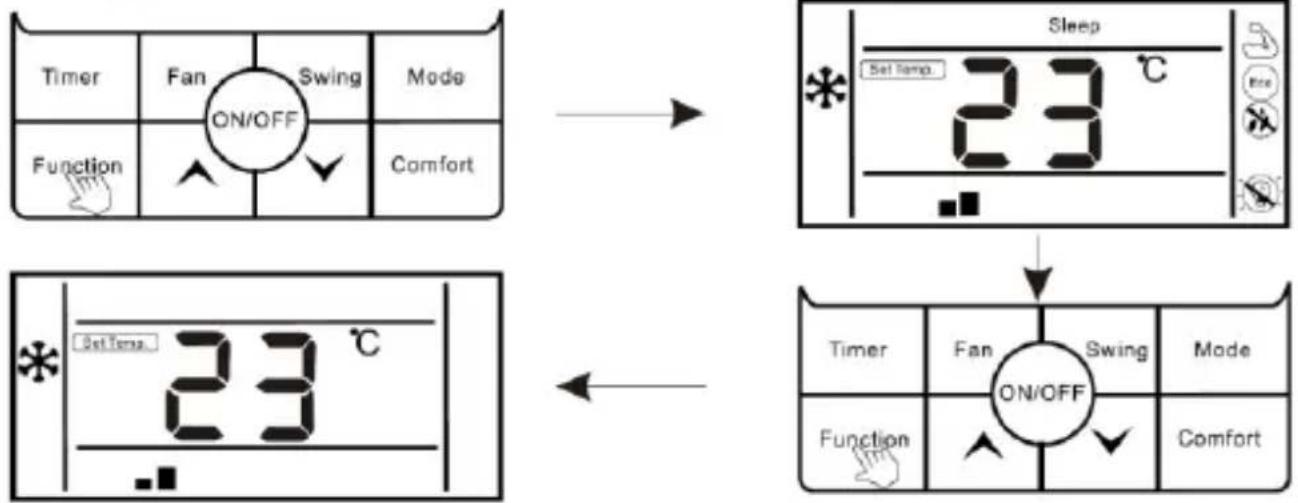

Lichtempfindung abbrechen:

1. Wenn die Funktion „Lichtempfindung“ eingeschaltet ist, muss die Funktionstaste gedrückt werden, um in die Schnittstelle der Funktionsauswahl aufzurufen.
2. Die Taste „“ oder „“ drücken, um in die Funktion „Lichtempfindung“ aufzurufen, das Symbol blinkt.
3. Die Funktionstaste erneut drücken, um die Funktion „Lichtempfindung“ abzubrechen, das Symbol „wird erlöschen.


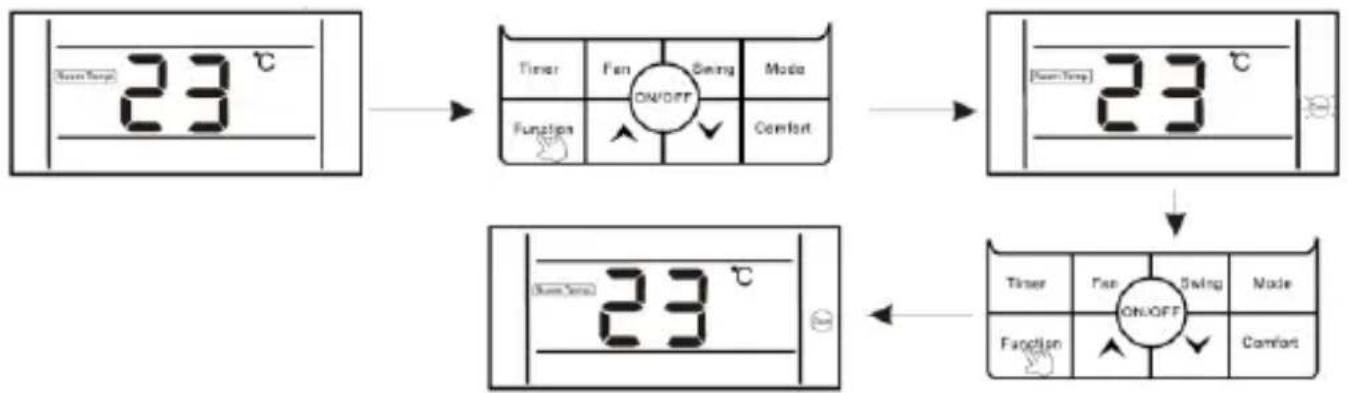

Die Einstellung der Reinigungsfunktion

Reinigungsfunktion: Die Klimaanlage ist imstande, den Verdampfer automatisch zu reinigen, wodurch nicht nur die Luft frisch gehalten wird, sondern auch der Rückgang des Kühleffekts reduziert wird.

Reinigungsfunktion aufrufen:

1. Während des Standby-Modus muss die Funktionstaste gedrückt werden, um die Schnittstelle der Funktionsauswahl aufzurufen, das Symbol „Clean“ blinkt.
2. Die Funktionstaste erneut drücken, um die Reinigungsfunktion zu bestätigen, in diesem Moment leuchtet das Symbol „Clean“.
3. Wenn die Einheit eine Reinigungsfunktion ausführt, zeigt der kabelverbundene Regler das

Clean

Symbol " " solange an, bis sie abgeschlossen ist.

DISPLAY DER PROMPT-FUNKTIONEN

Funktionsanzeige „WIFI“

Falls die Einheit mit einem WIFI-Funktionsmodul versehen ist, leuchtet das Symbol „ 🔊” am kabelverbundenen Regler.

Falls die Einheit nicht mit einem WIFI-Funktionsmodul versehen ist, wird das Symbol „ 🔊 ” nicht angezeigt.

Display der Abschirmfunktion

Wenn die Einheit durch eine zentrale Steuerung blockiert ist, zeigt der kabelverbundene Regler „

Display der Stummschaltfunktion

Wenn die Einheit in die Stummfunktion wechselt, wird das Symbol „“ angezeigt, sobald die Stummfunktion abgebrochen wird, wird das Symbol nicht mehr angezeigt.

Hinweis: Die Einheit ohne Stummschaltfunktion ist auch imstande, über einen kabelverbundenen

Regler stumm geschaltet zu werden, wird aber in niedriger Windklasse angezeigt, aber " " wird nicht angezeigt.

Display der Ölrücklauf- / Entfrostungsfunktion

Wenn die Einheit im Zustand des Ölrücklaufs oder der Entfrostung betrieben wird, leuchtet das

Symbol "" am Kabelregler auf.

Wenn die Einheit das Ölrücklauf- oder Entfrostungsverfahren abgeschlossen hat, wird das Symbol

„“icht angezeigt.

Display der Funktion „Filtersieb reinigen“

Erinnerungsfunktion der Filtersiebreinigung: Die Einheit kann ihre Betriebszeit aufzeichnen, sobald die vom Benutzer eingestellte Zeit abgelaufen ist, wird der Benutzer daran erinnert, das Filtersieb zu reinigen, um eine längere Reinigung und Verstopfung des Filtersiebs zu verhindern, wodurch es zu einem schlechten Wärme-/Kälteeffekt, einem anormalen Schutz, einer Bakterienentstehung und weiteren Problemen kommt.

Sobald die Betriebszeit die von einem Benutzer eingestellte Erinnerungszeit für die Filtersiebreinigung erreicht, gibt die Einheit eine Erinnerung für die Reinigung des Filtersiebs ab,

dabei wird durch die verkabelte Steuerung das Symbol „X“ angezeigt und der Benutzer an die Reinigung des Filtersiebs erinnert. In diesem Moment, muss die „Timer“-Taste für 5S lange gedrückt werden, um die Erinnerung abzubrechen, im Anschluss wird das Symbol nicht mehr angezeigt. Ein Reset-Signal der Filtersiebreinigung wird an die Einheit gesendet.

Display des Celsius- and Fahrenheitschalters

Sobald der Benutzer Celsius als gültig einstellt, zeigt der kabelverbundene Regler die Celsius-Temperatur an. Sobald der Benutzer Fahrenheit als gültig einstellt, zeigt der kabelverbundene Regler die entsprechende Fahrenheit-Temperatur synchron an.

Display der Kindersicherungsfunktion

Beide Tasten „▲“ oder „▼“ für länger als 5S drücken, um die Sicherung zu aktivieren, und der Regler zeigt „💡“ an. Im Zustand der Sicherung sind die Verfahren auf dem kabelverbundenen Regler deaktiviert (aber der Empfang der Fernsteuerung ist gültig): Beide Tasten „▲“ oder „▼“ für länger als 5S drücken oder die Einheit ausschalten, um die Sicherung zu lösen („■“ wird nicht angezeigt).

Fernsteuerungsfunktion

Der kabelverbundene Regler kann Fernsteuerbefehle empfangen und den aktuellen Status aktualisieren.

Die Einheit mit der Fernsteuerung in Betrieb nehmen, die verkabelte Steuerung arbeitet je nach auf der Fernsteuerung eingestellten Zustand und zeigt den entsprechenden Betriebsmodus an.

Raumtemperatursensor am kabelverbundenen Regler

Wenn der Kabelregler mit einem Raumtemperatursensor ausgestattet ist und der Sensor nicht im Einsatz ist, wird standardmäßig die vom Sensor am Regler erfasste Umgebungstemperatur und der Temperaturwert an die Haupttafel der Einheit gesendet.

Wenn der Kabelregler nicht mit einem Raumtemperatursensor versehen ist oder der Sensor beschädigt ist, wird die Raumtemperatur vom Temperatursensor der Einheit selbst erfasst.

Fehler-Display

Wenn die Einheit über einen Fehler verfügt, zeigt die Zeitleiste direkt den Fehlercode an und blinkt, der Anzeigemodus ist Ex: MM (MM ist der Fehlercode, bitte lesen Sie das entsprechende Produkthandbuch).

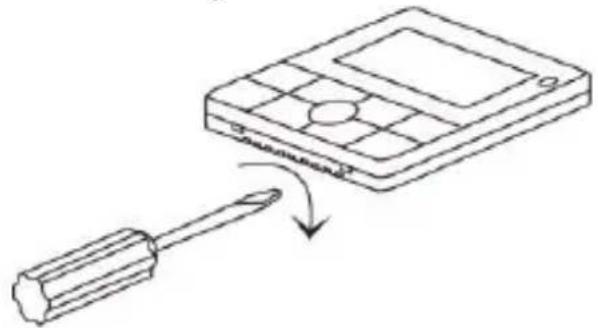

Es muss ein Flachkopfschraubendreher verwendet werden, um die untere Nut des Kabelreglers leicht anzuheben (zu viel Kraft würde die Leitertafel beschädigen), und die hintere Abdeckung ist mit einer Drehung zu öffnen.

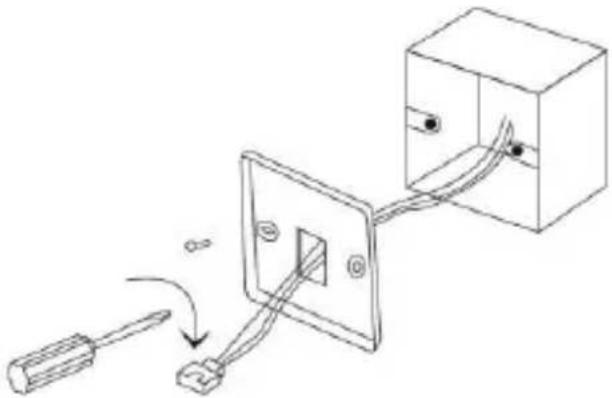

Wie in Abb.3 angezeigt, müssen die Schrauben φ4 * 20mm, die gemeinsam mit der hinteren Abdeckung auf der 8-6-Box angebracht sind, befestigt werden und dann die Kabel durch die hintere Abdeckung geführt werden.

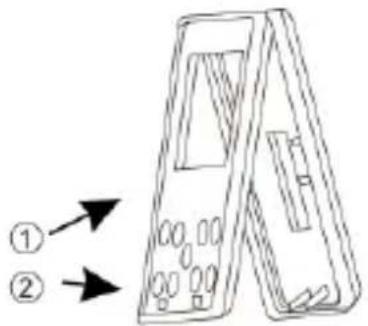

Nach dem Anschluss des Anschlusskabels an den Hauptkörper des Kabelreglers muss das Hauptkörperteil entsprechend den folgenden Schritten installiert werden:

1) Den oberen Teil des Hauptkörpers in den Clip schieben.
2) Die Kraft des geneigten oberen Teils anwenden, um den unteren Teil des Hauptkörpers zu montieren (die horizontale Installation ist verboten, da hierdurch der strukturelle Schlitz beschädigt werden kann).

Das lange Kabel mit dem verkabelten Steuerkabel verbinden	Die andere Seite des langen Kabels mit der kurzen Seite des Kabels verbinden	Die andere Seite des kurzen Kabels (weißer Stecker) mit der PCB verbinden

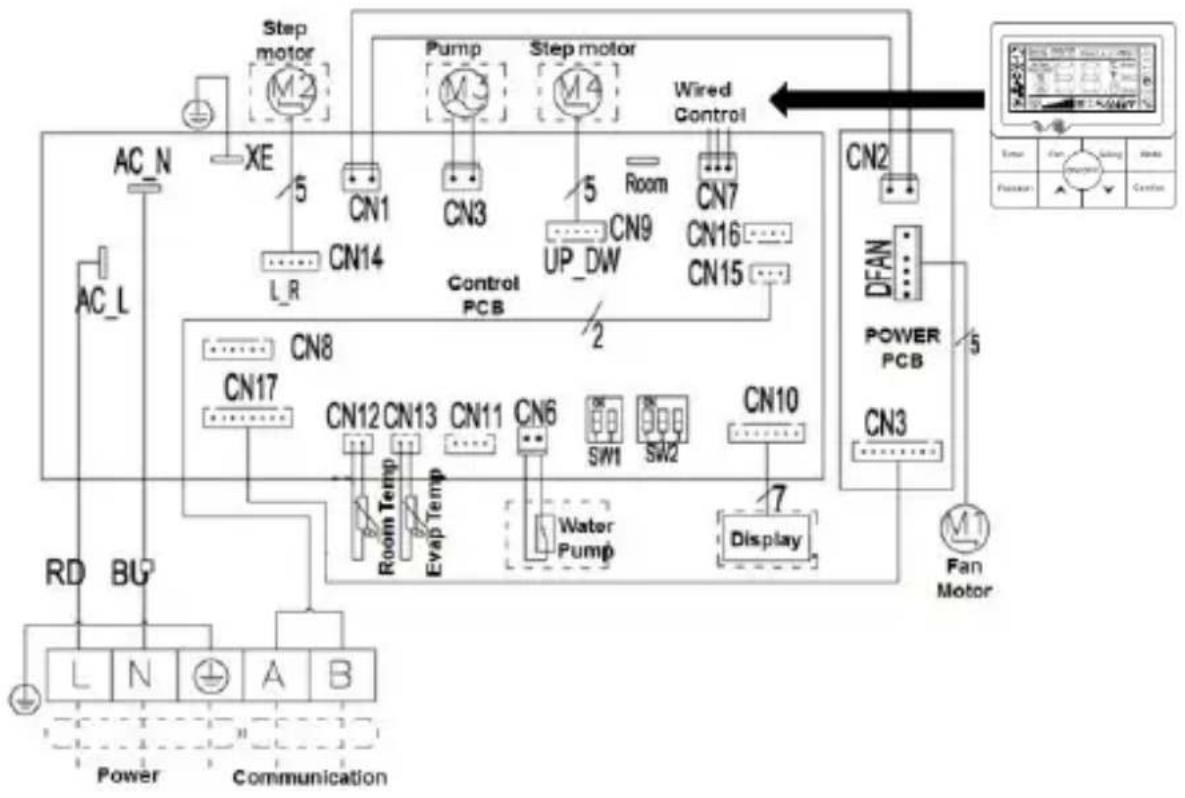

R32 INNENEINHEITEN MONO KASSETTE UND MONO BODEN/DECKE →RZGN(C/K)(35/50/70/100/120/140/160)

1. Im Falle von Kanaleinheiten wird standardmäßig eine verkabelte Steuerung mitgeliefert.
2. Den weißen Steuerstecker mit dem "CN7"-Anschluss der Platte der Inneneinheit verbinden, wie im folgenden Schema angezeigt:


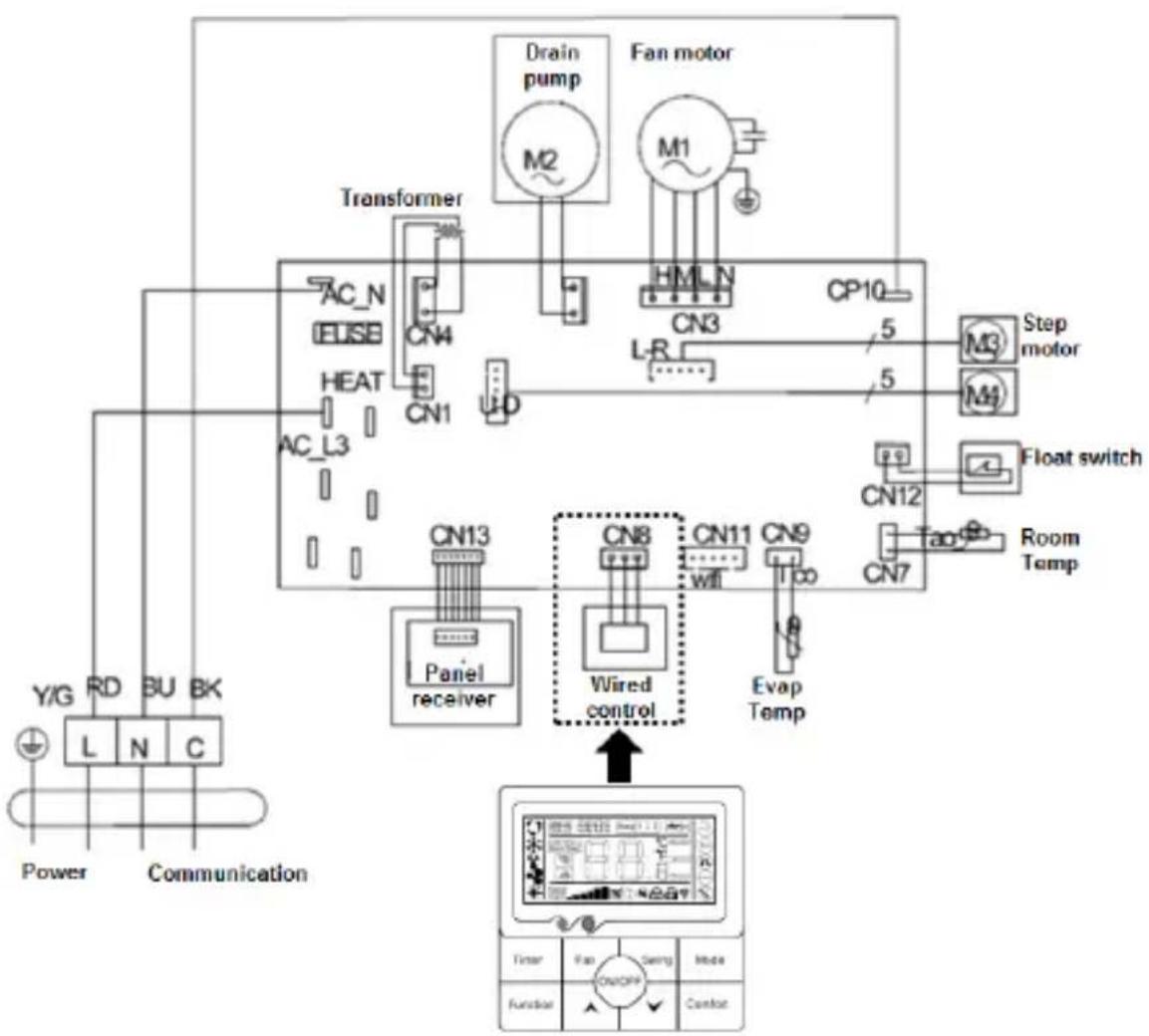

R32 INNENEINHEITEN MULTI KASSETTE → LSGNK(25/35/50)-XM

1. Im Falle von Kanaleinheiten wird standardmäßig eine verkabelte Steuerung mitgeliefert.
2. Den weißen Steuerstecker mit dem "CN8"-Anschluss der Platte der Inneneinheit verbinden, wie im folgenden Schema angezeigt:
