Tipo di prodotto	Frigorifero-congelatore a due porte, da incasso
Marca	Novamatic
Modello	EKI1224L
Capacità totale	180 L
Volume frigorifero	166 L
Volume congelatore	14 L (scomparto 4 stelle)
Classe energetica	A++
Consumo annuale	172 kWh
Potere di congelamento	2 kg/24 h
Autonomia in caso di interruzione	13 h
Dimensioni (A x L x P)	1225 x 560 x 550 mm
Tensione / Frequenza	230-240 V / 50 Hz
Rumore	35 dB(A)
Classe climatica	SN, N, ST, T (da +10°C a +43°C)
Funzioni speciali	IntensiveCooling, FastFreeze, ChildLock, DrinksChill
Illuminazione	LED (sostituzione da parte del servizio assistenza)
Sbrinamento	Frigorifero: automatico; Congelatore: manuale
Tipo di gas	R600a (isobutano)
Paese di fabbricazione	Non specificato

Domande frequenti - EKI1224L Novamatic

Come regolare la temperatura del frigorifero?

Premere i tasti + o - del pannello di comando per regolare la temperatura. Il valore predefinito è +5°C. Il display mostra la temperatura programmata, che sarà raggiunta in 24 ore.

Cosa fare se il display mostra 'dEMo'?

L'apparecchio è in modalità dimostrazione. Per uscire, tenere premuti i tasti OK e - per circa 10 secondi finché non si sente un lungo bip e il display si spegne brevemente.

Come attivare la funzione FastFreeze?

Premere il tasto Functions finché il simbolo FastFreeze lampeggia, quindi premere OK per confermare. La funzione dura 28 ore e accelera il congelamento degli alimenti freschi.

Perché il compressore funziona continuamente?

Possibili cause: temperatura ambiente troppo alta, porta non chiusa bene, introduzione di cibi caldi, impostazione troppo bassa o funzioni FastFreeze/IntensiveCooling attivate. Verificare questi punti e attendere qualche ora.

Come sbrinare il congelatore?

Quando lo strato di brina raggiunge 3-5 mm, spegnere l'apparecchio, togliere gli alimenti avvolti in carta di giornale, lasciare la porta aperta. Per accelerare, mettere all'interno un contenitore di acqua calda. Non raschiare con oggetti metallici.

L'allarme acustico suona, cosa fare?

Se la porta rimane aperta troppo a lungo, scatta l'allarme. Chiudere la porta per fermarlo. È anche possibile premere un tasto qualsiasi per disattivare temporaneamente il suono.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Pulire con un panno morbido imbevuto di acqua tiepida e sapone neutro. Non utilizzare mai prodotti abrasivi, solventi o oggetti metallici. Sciacquare e asciugare accuratamente.

Cosa fare se l'acqua scorre all'interno del frigorifero?

Verificare che il foro di scarico al centro del frigorifero non sia ostruito. Pulirlo con uno stuzzicadenti o una spazzola. Assicurarsi anche che gli alimenti non tocchino la parete posteriore.

Come utilizzare la funzione DrinksChill?

Premere Functions finché il simbolo DrinksChill lampeggia. Impostare la durata da 1 a 90 minuti con i tasti +/-, quindi premere OK. Alla fine suonerà un bip.

Cosa fare se l'illuminazione non si accende?

Chiudere e riaprire la porta per uscire dalla modalità stand-by. Se l'illuminazione rimane spenta, contattare il servizio assistenza autorizzato per sostituire il LED, poiché non è accessibile all'utente.

MANUALE UTENTE EKI1224L Novamatic

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Informazioni di sicurezza 20

Istruzioni di sicurezza 21

Installazione 23

Funzionamento 25

Utilizzo quotidiano 27

Consigli e suggerimenti utili 28

Pulizia e cura 29

Risoluzione dei problemi 31

Dati tecnici 34

Con riserva di modifiche.

⚠ INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Questa apparecchiatura potrebbe essere usata dai bambini di età compresa fra i 3 e gli 8 anni oltre che dalle persone con disabilità diffuse e complesse, se debitamente istruite.
• Tenere lontani dall'apparecchiatura i bambini al di sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

Avvertenze di sicurezza generali

- Questa apparecchiatura è destinata ad un uso domestico e applicazioni simili, quali:

• case di campagna; cucine di negozi, uffici e altri ambienti di lavoro,
  – da clienti di hotel, motel, bed and breakfast e altri ambienti residenziali

- AVVERTENZA: Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.

- AVVERTENZA: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

- AVVERTENZA: Non danneggiare il circuito refrigerante.

- AVVERTENZA: Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

- Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

- Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.

ISTRUZIONI DI SICUREZZA

Installazione

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente.
• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura.
  • Non esporre l'apparecchiatura alla pioggia.
  • Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
  • Non installare questa apparecchiatura in aree troppo umide o troppo fredde.
• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.
• L'apparecchiatura contiene un sacchetto di essiccante. Questo prodotto non è un giocattolo. Questo prodotto non è un alimento. Smaltirlo immediatamente.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

AVVERTENZA! In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato.

AVVERTENZA! Non utilizzare prese multiple e prolunghe.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
- Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.
- Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

Utilizzare

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

L'apparecchiatura contiene gas infiammabile, isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, Fare attenzione a non danneggiare il circuito refrigerante che contiene isobutano.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.

• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
- Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.
• Non conservare gas e liquidi infiammabili nell'apparecchiatura.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non toccare il compressore o il condensatore. Sono incandescenti.
- Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
• Non ricongelare del cibo precedentemente scongelato.
- Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.
- Avvolgere gli alimenti con materiali per uso alimentare prima di metterli nello scomparto del congelatore.

Luce interna

AVVERTENZA! Pericolo di scosse elettriche.

- Il tipo di lampada utilizzata per questa apparecchiatura è adatta soltanto agli elettrodomestici. Non usarle per l'illuminazione di casa.

Pulizia e cura

AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

- Prima di eseguire qualunque intervento di manutenzione, spegnere

INSTALLAZIONE

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

l'apparecchiatura ed estrarre la spina dalla presa.

- L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

- Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'osstruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

Assistenza tecnica

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato.
• Utilizzare esclusivamente ricambi originali.

Smaltimento

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
  • Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

Ubicazione

Consultare le istruzioni di montaggio per l'installazione.

Per garantire prestazioni ottimali, l'apparecchiatura deve essere installata lontano da fonti di calore (termosifoni, boiler, luce solare diretta, ecc.). Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria.

Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello:

Classe clima-tica	Temperatura ambiente
SN da +10°C a + 32°C
N da +16°C a + 32°C
ST da +16°C a + 38°C
T da +16°C a + 43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore autorizzato più vicino.

Collegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.
  • L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
• Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
• Questa apparecchiatura è conforme alle direttive CEE.

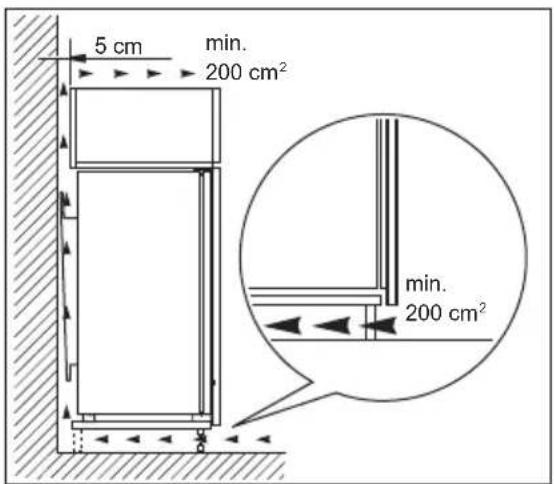

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura deve essere sufficiente.

5 cm min. 200 cm² min. 200 cm²

ATTENZIONE! Consultare le istruzioni di montaggio per l'installazione.

FUNZIONAMENTO

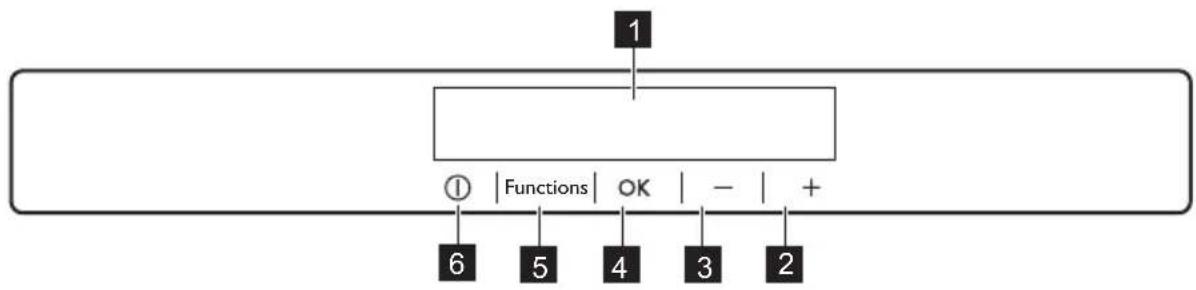

Pannello di controllo

1 Display
2 Tasto Temperatura più calda
3 Tasto Temperatura più fresca
4 OK

5 Functions
6 ON/OFF

È possibile modificare le impostazioni audio predefinite dei tasti premendo contemporaneamente il tasto Functions e

il tasto temperatura più fresca per pochi secondi. La modifica è reversibile.

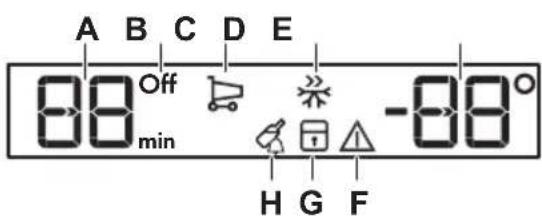

Display

A B C D E 88 Off -88° min H G F

Accensione

1. Inserire la spina nella presa di alimentazione.
2. Premere il tasto ON/OFF dell'apparecchiatura se il display è spento. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.

Per selezionare una temperatura diversa, fare riferimento alla sezione "Regolazione della temperatura".

Se sul display appare "dEMo", fare riferimento alla sezione "Risoluzione dei problemi".

A. Spia del timer
B. Spia ON/OFF spia
C. funzione IntensiveCooling
D. funzione FastFreeze
E. Indicatore della temperatura
F. Indicatore di allarme
G. funzione ChildLock
H. funzione DrinksChill

Spegnimento

1. Premere il tasto ON/OFF dell'apparecchiatura per 5 secondi. Il display si spegne.
2. Scollegare la spina dalla presa di corrente.

Regolazione della temperatura

Impostare la temperatura dell'apparecchiatura premendo i regolatori della temperatura.

Temperatura predefinita impostata:

• +5°C per il frigorifero

Gli indicatori della temperatura visualizzano la temperatura impostata.

La temperatura impostata verrà raggiunta entro 24 ore. Dopo un'interruzione di corrente la temperatura impostata rimane in memoria.

funzione IntensiveCooling

Se occorre inserire una grande quantità di alimenti nel frigorifero, per esempio al ritorno dalla spesa, è consigliabile attivare la funzione IntensiveCooling per raffreddare più rapidamente gli alimenti introdotti nel frigorifero e non intiepidire i cibi già presenti al suo interno.

1. Premere Functions finché appare l'icona corrispondente.

La spia IntensiveCooling lampeggia.

1. Premere OK per confermare.

La spia IntensiveCooling viene visualizzata.

La funzione IntensiveCooling si spegne automaticamente dopo circa 6 ore.

Per disattivare la funzione prima dello spegnimento automatico, ripetere la procedura:

La funzione si disattiva selezionando un'impostazione di temperatura per il frigorifero diversa.

funzione FastFreeze

La funzione FastFreeze accelera il congelamento di alimenti freschi e, al tempo stesso, protegge gli alimenti già conservati da riscaldamenti indesiderati.

1. Per attivare questa funzione premere il tasto Functions finché non appare l'icona corrispondente.
   La spia FastFreeze lampeggia.
2. Premere il tasto OK per confermare.
   La spia FastFreeze viene visualizzata.
   Questa funzione si arresta automaticamente dopo 28 ore.

Per disattivare la funzione anticipatamente, ripetere la procedura finché l'indicatore FastFreeze non si spegne.

La funzione si spegne selezionando una temperatura impostata diversa.

Funzione ChildLock

Attivare la funzione ChildLock per evitare che i tasti vengano premuti accidentalmente.

1. Premere Functions finché non appare l'icona corrispondente. La spia ChildLock lampeggia.

2. Premere OK per confermare. La spia ChildLock viene visualizzata. Per disattivare la funzione ChildLock, ripetere la procedura finché la spia ChildLock si spegne.

Funzione DrinksChill

La funzione DrinksChill serve per impostare un segnale acustico in un preciso momento, utile per esempio quando una pietanza richiede il raffreddamento di un alimento per un certo periodo di tempo.

È utile anche quando è necessario un promemoria per non dimenticare le bottiglie sistemate nel congelatore per un rapido raffreddamento.

1. Premere Functions finché non appare l'icona corrispondente.

La spia DrinksChill lampeggia. Il timer visualizza il valore impostato (30 minuti) per alcuni secondi.

1. Premere il tasto Regolatore timer per modificare il valore impostato da 1 a 90 minuti.

2. Premere OK per confermare. La spia DrinksChill viene visualizzata. Il Timer inizia a lampeggiare (min). Al termine del conto alla rovescia la spia DrinksChill lampeggia e viene emesso un segnale acustico. Premere OK per

spegnere il segnale acustico e porre fine alla funzione.

Per terminare la funzione, ripetere la procedura finché DrinksChill si spegne.

È possibile modificare l'ora in qualsiasi momento durante il conto alla rovescia e alla fine premendo il tasto Temperatura più fresca ed il Tasto temperatura più calda.

Allarme porta aperto

Se la porta viene lasciata aperta per alcuni minuti, si avvia l'allarme acustico e la spia allarme lampeggia.

L'allarme si ferma dopo la chiusura della porta. Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto.

UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

ATTENZIONE! Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, dato che potrebbero danneggiare le finiture.

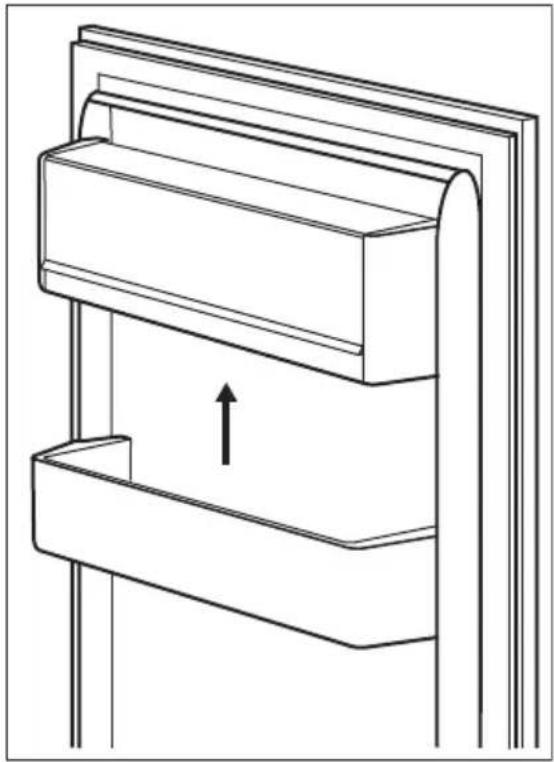

Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

1. Tirare gradualmente il ripiano fino a che non si libera.

2. Riposizionare secondo necessità.

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

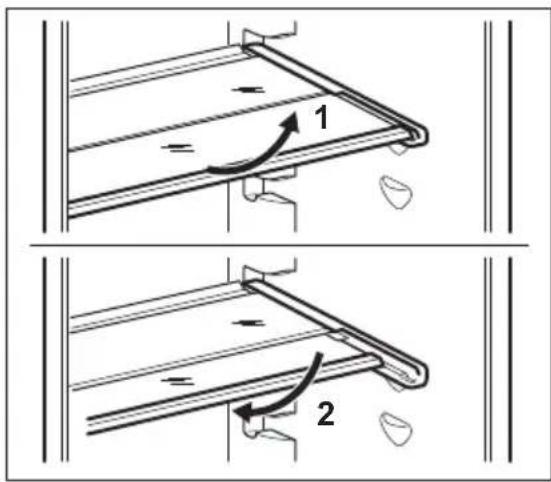

L'apparecchiatura è anche dotata di un ripiano composto di due parti. La metà anteriore del ripiano può essere collocata sotto alla seconda per usare meglio lo spazio.

Per piegare il ripiano:

1. Estrarre delicatamente la metà anteriore.

2. Farla scorrere nel binario inferiore e sotto al secondo ripiano.

Per garantire una corretta circolazione dell'aria, non spostare il ripiano in vetro posto sopra il cassetto delle verdure.

Congelamento e conservazione di alimenti surgelati

Il vano congelatore è adatto al congelamento di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore attivando la funzione FastFreeze prima di introdurre gli alimenti. Per congelare alimenti freschi, attivare la funzione FastFreeze almeno 24 ore prima di introdurli nel vano congelatore.

Per congelare gli alimenti freschi, collocare nello lo scomparto superiore.

La quantità massima di alimenti congelabili in 24 ore è riportata sulla targhetta dei dati, un'etichetta presente sulle pareti interne dell'apparecchiatura.

Il processo di congelamento dura 24 ore: finché non è concluso, non aggiungere altro cibo da congelare

Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o, per un processo più veloce, a temperatura ambiente.

Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente, senza essere prima scongelati: in questo caso, tuttavia, la cottura durerà più a lungo.

CONSIGLI E SUGGERIMENTI UTILI

Rumori normali durante il funzionamento

I seguenti rumori sono da considerarsi normali:

• Un gorgoglio o borbottio dalle serpentine quando viene pompato il refrigerante.
• Un ronzio o un rumore pulsante dal compressore quando viene pompato il refrigerante.
• Uno schiocco improvviso dall'interno dell'apparecchiatura causato dalla dilatazione termica (fenomeno fisico naturale e non pericoloso).

- Un lieve scatto dal regolatore della temperatura quando il compressore si accende e si spegne.

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura.

Consigli per la refrigerazione dei cibi freschi

• Non introdurre alimenti o liquidi caldi nel vano frigorifero

• Coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte.
• Disporre gli alimenti in modo da consentire una corretta circolazione dell'aria.

Consigli per la refrigerazione

Consigli utili:

• Carne (tutti i tipi): deve essere avvolta in appositi sacchetti e collocata sul ripiano di vetro, sopra il cassetto delle verdure. La carne può essere conservata al massimo per 1-2 giorni.
• Alimenti cotti, piatti freddi: coprirli e metterli su un ripiano qualsiasi.
• Frutta e verdura: pulire accuratamente e riporla in un apposito cassetto. Non conservare in frigorifero banane, patate, cipolle o aglio se non confezionati
• Burro e formaggio: riporli in un apposito contenitore sottovuoto oppure avvolgerli in un foglio di alluminio o in un sacchetto di polietilene per limitare il più possibile la presenza di aria.
• Bottiglie: chiuderle con un tappo e conservarle sul ripiano portabottiglie della porta, o (se presente) sulla griglia portabottiglie.

Consigli per il congelamento

• Congelare solo alimenti freschi, di ottima qualità e accuratamente lavati.
• Per congelare e scongelare in modo più efficace, suddividere gli alimenti in piccole porzioni.

PULIZIA E CURA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

• Avvolgere il cibo in pellicola di alluminio o polietilene. Accertarsi che le confezioni siano a tenuta stagna.
• Al fine di evitare gli aumenti di temperatura di alimenti già congelati, non mettere alimenti freschi scongelati nelle immediate vicinanze.
• I cibi magri si conservano meglio e più a lungo di quelli grassi. Il sale riduce la durata di conservazione dei cibi.
• Non mangiare i cubetti di ghiaccio, i ghiaccioli o granite subito dopo averli tolti dal congelatore. Rischio di sintomi da congelamento.
• È consigliabile riportare su ogni confezione la data di congelamento, in modo da poter controllare il tempo di conservazione.

Consigli per la conservazione dei surgelati

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo
• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile
• Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati.
  • Non superare la durata di conservazione indicata sulla confezione.

Avvertenze generali

ATTENZIONE! Prima di qualsiasi intervento di manutenzione, estrarre la spina dalla presa.

Questa apparecchiatura contiene idrocarburi nell'unità di raffreddamento, pertanto le operazioni di manutenzione e ricarica devono essere eseguite esclusivamente da personale autorizzato.

Gli accessori e i componenti dell'apparecchiatura non sono lavabili in lavastoviglie.

Pulizia periodica

ATTENZIONE! Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

ATTENZIONE! Non danneggiare il sistema refrigerante.

L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
2. Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.
3. Risciacquare e asciugare accuratamente.
4. Pulire il condensatore e il compressore sul retro dell'apparecchiatura con una spazzola.

Ciò migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Sbrinamento del frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

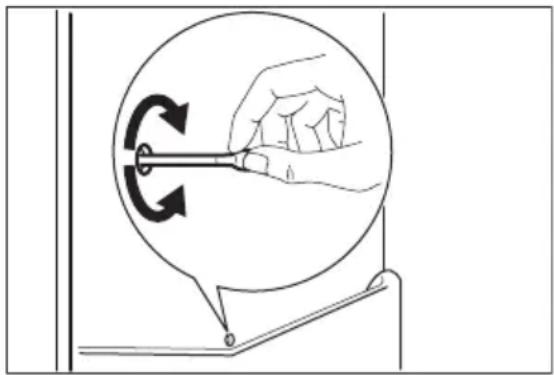

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

Sbrinamento del congelatore

ATTENZIONE! Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un aumento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

Circa 12 ore prima dello sbrinamento, impostare una temperatura più bassa per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento.

È normale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, col tempo, uno strato di brina.

Quando tale strato raggiunge uno spessore di circa 3 - 5 mm, è necessario procedere allo sbrinamento del vano congelatore.

1. Spegnere l'apparecchiatura o estrarre la spina della presa a parete.

2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

AVVERTENZA! Non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.

1. Lasciare la porta aperta. Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia completo.
2. Una volta completato lo sbrinamento, asciugare accuratamente l'interno.
3. Accendere l'apparecchiatura. Dopo tre ore reintrodurre nel vano congelatore gli alimenti precedentemente rimossi.

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica.
2. Estrarre tutti gli alimenti
3. Scongelare l'apparecchiatura (ove necessario).
4. Pulire l'apparecchiatura e tutti gli accessori.
5. Lasciare la porta/le porte socchiuso/i per evitare la formazione di odori sgradevoli.

ATTENZIONE! Se si desidera mantenere l'apparecchiatura accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

Periodi di non utilizzo

RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Possibile causa Soluzione
L'apparecchiatura non fun-ziona.	L'apparecchio è spento. Accendere l'apparecchiatura.
La spina non è inserita	correttamente nella presa di alimentazione.	Inserire correttamente la spina nella presa di alimentazione.
Assenza di tensione nella	presa di alimentazione.	Collegare alla presa di alimen-tazione un altro apparecchio elettrico. Rivolgersi ad un elet-tricista qualificato.
	La porta viene lasciata aperta.	Chiudere l'oblò. Fare riferi-mento alla sezione"Allarme porta aperta"
Problema Possibile causa Soluzione
Compare un simbolo ☑pure ☐ Invece dei numeri sul Display della Temperatura.	Problema al sensore della temperatura.	Contattare il Centro di Assistenza Autorizzato più vicino (il sistema refrigerante continuerà a mantenere gli alimenti freddi, ma non sarà possibile regolare la temperatura).
La lampadina non si accende.	La lampadina è in modali-tà stand-by.	Chiudere e riaprire la porta.
	La lampada è guasta. Contattare il Centro di Assistenza Autorizzato più vicino.
Il compressore rimane sempre in funzione.	La temperatura impostata non è corretta.	Fare riferimento a "Funziona-mento".
Sono stati introdotti molti	alimenti contemporanea-mente.	Attendere alcune ore e ricon-trollare la temperatura.
La temperatura ambiente	è troppo alta	Fare riferimento al grafico del-la classe climatica sulla tar-ghetta dei dati.
Gli alimenti introdotti nel-	l'apparecchiatura erano troppo caldi.	Lasciar raffreddare gli alimenti a temperatura ambiente prima di introdurli.
la porta non è chiusa cor-	rettamente.	Consultare la sezione "Chiu-sura della porta".
	La funzione "FastFreeze " oppure "IntensiveCooling " viene accesa.	Rimandiamo alla funzione "FastFreeze " oppure alla fun-zione "IntensiveCooling".
Presenza di brina eccessiva.	La porta non è stata chiu-sa correttamente o la guarnizione è deformata/ sporca.	Consultare la sezione "Chiu-sura della porta".
	L'apparecchiatura è com- pletamente carica ed è im-postata sulla temperatura più bassa.	Impostare una temperatura superiore. Fare riferimento a "Funzionamento".
	La temperatura impostata nell'apparecchiatura è troppo bassa e la tempe-ratura ambiente è troppo alta.	Impostare una temperatura superiore. Fare riferimento a "Funzionamento".
	La temperatura impostata non è corretta.	Fare riferimento a "Funziona-mento".
Il compressore non si avvia immediatamente dopo avere premuto il tasto "FastFreeze" oppure "IntensiveCooling" oppure dopo avere modificato la temperatura.	Ciò è normale, non si è verificato alcun errore.	Il compressore si avvia dopo un certo periodo di tempo.
Scorre dell'acqua all'interno del frigorifero.	Gli alimenti impediscono all'acqua di scorrere nel-l'apposito collettore.	Evitare di disporre gli alimenti direttamente contro la parete posteriore.
	Lo scarico dell'acqua è ostruito.	Pulire lo scarico dell'acqua.
Presenza di acqua sul pavi-mento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compresso-re.	Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.
Impossibile impostare la temperatura.	La funzione "FastFreeze" oppure "IntensiveCooling" viene accesa.	Disattivare manualmente la funzione "FastFreeze" oppure "IntensiveCooling" oppure aspettare finché la funzione si resetta automaticamente per impostare la temperatura. Rimandiamo alla funzione "Fast-Freeze" oppure alla funzione "IntensiveCooling".
dEMo compare sul display. L'apparecchiatura è in modalità demo.		Mantenere premuto OK per circa 10 secondi finché non viene emesso un lungo suono e il display si spegne per qual-che istante.
La temperatura all'interno dell'apparecchiatura è trop-po bassa/troppo alta.	Il regolatore della tempe-ratura non è impostato correttamente.	Impostare una temperatura superiore/inferiore.
	la porta non è chiusa correttamente.	Consultare la sezione "Chiu-sura della porta".
	La temperatura degli ali-menti è troppo alta.	Prima di introdurre gli alimenti, lasciarli raffreddare a tempera-tura ambiente.
	Sono stati introdotti molti alimenti contemporanea-mente.	Aggiungere gli alimenti un po-co alla volta.
	Lo spessore dello strato di brina supera i 4 - 5 mm.	Sbrinare l'apparecchiatura.
	Il coperchio viene aperto frequentemente.	Aprire la porta solo se necessario.
	La funzione "FastFreeze " oppure "IntensiveCooling " viene accesa.	Rimandiamo alla funzione "FastFreeze " oppure alla fun-zione "IntensiveCooling".

Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Solo al Centro di Assistenza è permesso sostituire l'impianto d'illuminazione.

Contattare un Centro Assistenza autorizzato.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Leggere attentamente le istruzioni di montaggio.
3. Se necessario, sostituire le guarnizioni difettose. Contattare il Centro di Assistenza autorizzato.

DATI TECNICI

Documentazione tecnica

Marchio Commerciale Novamatic
Modello EKI1224R 923776039	EKI1224L 923776040
Categoria 7. Frigo-congelatore
Classe di efficienza energetica A++
Consumo di energia in kWh/anno, basato sui risultati di prove standard per 24 ore. Il consumo effettivo dipende dalla modalità di utilizzo dell'apparecchio e dal luogo in cui è installato	172
Volume utile in litri, Frigorifero 166
Volume utile in litri, Stella 14
Volume utile in litri, Zona cantina -
Volume utile in litri, Vino -
Volume utile in litri, Totale 180
Volume utile in litri, Freezer -

Volume utile in litri, Raffreddatore -
Volume utile in litri, Altri scomparti -
Numero di stelle dello scomparto freezer con il volu-me utile più alto (l)	****
Temperatura di progetto degli altri scomparti > 14°C (°C), se esistente	-
Antibrina (S/N), Frigorifero No
Antibrina (S/N), Freezer No
Autonomia di conservazione senza energia elettrica in h	13
Capacità di congelamento in kg/24h 2
Classe climatica SN-N-ST-T
Temperatura ambiente più bassa alla quale è destina-to l'uso di questa apparecchiatura, in °C	10
Temperatura ambiente più alta alla quale è destinato l'uso di questa apparecchiatura, in °C	43
Emissioni di rumore acustico dB(A) re1 pW 35
Apparecchiatura da incasso S/N Si
Apparecchio destinato esclusivamente alla conserva-zione del vino S/N	No

Dati tecnici aggiuntivi

Dimensioni nicchia di incasso
Altezza 1225 mm
Larghezza 560 mm
Profondità 550 mm

Tensione 230 - 240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o interno dell'apparecchiatura e sull'etichetta dei valori energetici.

WARRANTY / CUSTOMER SERVICE

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 📋 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo 🌐 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch

Fust

Unsere Kundendienst-Telefonnummer: Le numéro de téléphone de notre service après-vente: Il nostro numero di telefono del servizio clientela: Our customer service telephone number:

0848 559 111

oder unter ou sur Internet oppure su Internet or in the internet

www.fust.ch

Dipl. Ing FUST AG Dipl. Ing. FUST AG Dipl. Ing. FUST AG Ing. dipl. FUST SA

Buchental 4 Riedmoosstrasse
