KS 162.1 - Frigorifero Novamatic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero a libera installazione
Marca	Novamatic
Modello	KS 162.1
Altezza	850 mm
Larghezza	595 mm
Profondità	635 mm
Tensione	230-240 V
Frequenza	50 Hz
Classe climatica	SN, N, ST, T (da +10 °C a +43 °C)
Tipo di sbrinamento	Automatico (sbrinamento del frigorifero)
Illuminazione interna	LED, lampadina E14 (max indicato sulla base)
Porta reversibile	Sì (possibilità di invertire il senso di apertura)

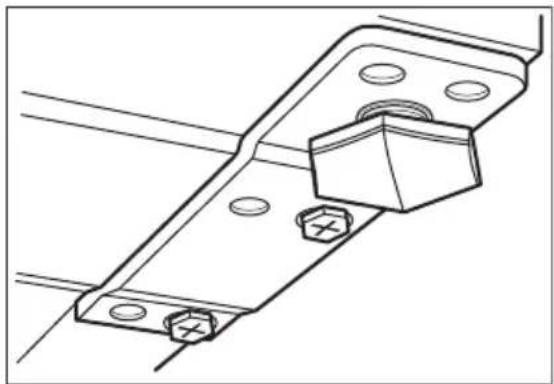

Piedini regolabili	Sì (2 piedini anteriori)
Capacità lorda	Non specificata nel manuale
Consumo energetico	Non specificato nel manuale
Livello sonoro	Non specificato nel manuale
Refrigerante	Isobutano (R600a)
Garanzia	2 anni (ricambi, manodopera e trasporto)
Paese di origine	Non specificato nel manuale

Domande frequenti - KS 162.1 Novamatic

Come regolare la temperatura del frigorifero Novamatic KS 162.1?

Ruotare il termostato verso destra per aumentare il freddo (posizione max) o verso sinistra per diminuire (posizione min). Di solito si consiglia una posizione intermedia. La temperatura si regola automaticamente.

Cosa fare se l'acqua scorre all'interno del frigorifero?

Pulire il foro di deflusso dell'acqua di sbrinamento situato al centro del vano frigorifero. Assicurarsi che gli alimenti non tocchino la parete posteriore.

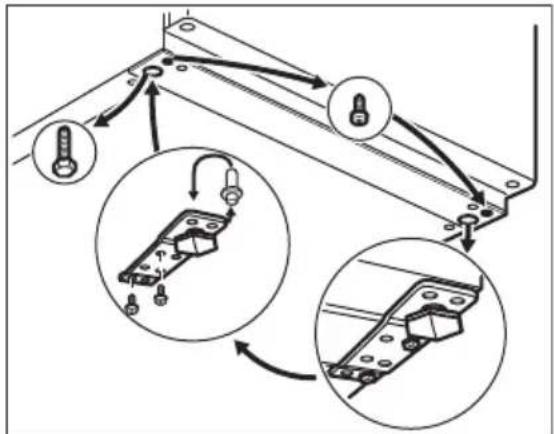

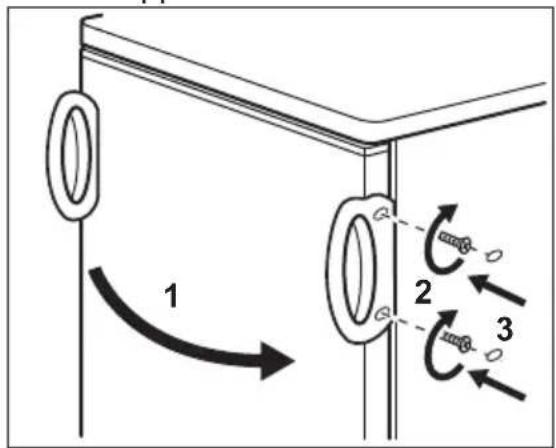

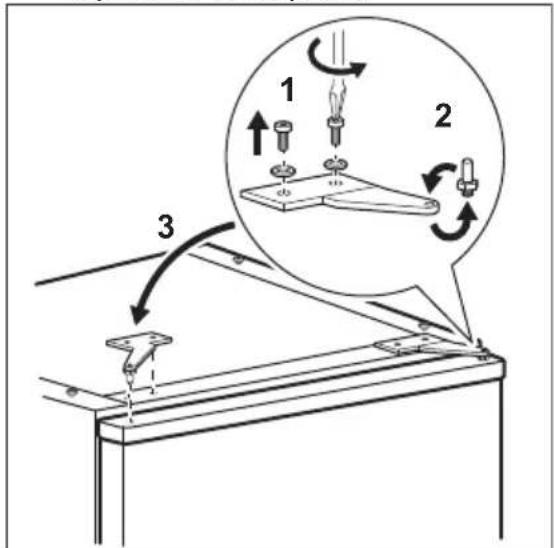

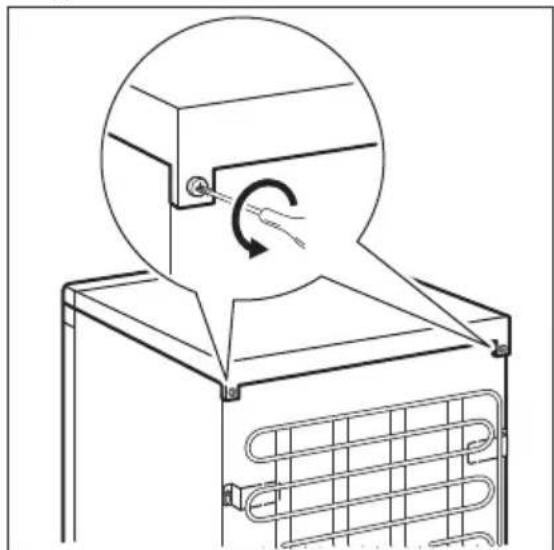

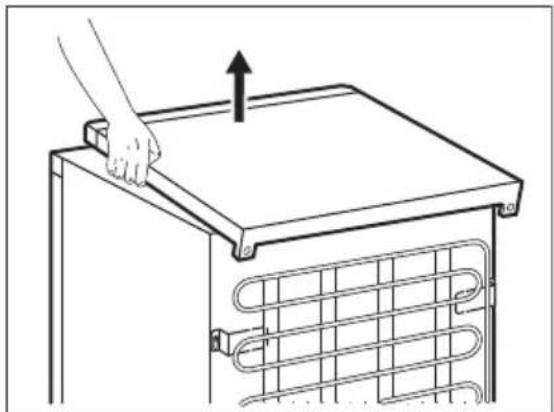

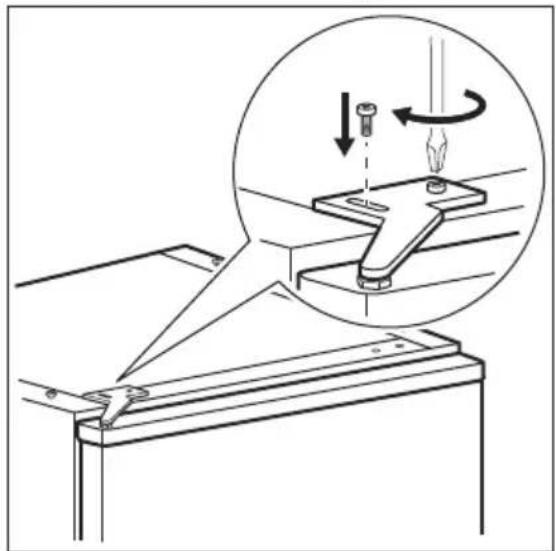

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio. Rimuovere il pannello superiore, svitare le cerniere e i piedini, quindi riposizionarli dall'altro lato. Seguire i passaggi nel manuale. Attendere 4 ore prima di ricollegare.

Perché il compressore funziona continuamente?

Possibili cause: impostazione della temperatura troppo bassa, introduzione di cibi caldi, porta non chiusa correttamente, temperatura ambiente elevata. Verificare e regolare questi punti.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Utilizzare un panno morbido e acqua tiepida saponata. Asciugare accuratamente. Non utilizzare prodotti abrasivi, cloro o solventi.

Cosa fare se l'illuminazione non funziona più?

Prima verificare chiudendo e riaprendo la porta. Se non si risolve, sostituire la lampadina LED (attacco E14, potenza max indicata). Scollegare l'apparecchio prima di qualsiasi intervento.

Il frigorifero fa rumore, è normale?

Sì. Un leggero gorgoglio, un ronzio del compressore, scricchiolii (dilatazione termica) e un clic del termostato sono normali. Se il rumore è forte, verificare che l'apparecchio sia in bolla.

Come mantenere la guarnizione della porta?

Pulire regolarmente la guarnizione con un panno umido. Verificare che non sia deformata. Se necessario, regolare la porta o sostituire la guarnizione (contattare il servizio post-vendita).

Posso congelare alimenti in questo frigorifero?

Il KS 162.1 è un frigorifero, non un congelatore. Non consente la congelazione. Utilizzarlo solo per la refrigerazione di alimenti freschi.

Dove trovare il numero di serie e i dati tecnici?

Si trovano sulla targa dati situata all'interno o all'esterno dell'apparecchio, nonché sull'etichetta energetica.

MANUALE UTENTE KS 162.1 Novamatic

Istruzioni per l'uso

User Manual

Kühlschrank

Réfrigérateur

Frigorifero

Refrigerator

Fust Service

0848 559 111 www.fust.ch

INHALTSVERZEICHNIS

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

UMWELTTIPPS

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

Für die Schweiz:

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese

le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di

ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Informazioni di sicurezza 33

Istruzioni di sicurezza 34

Funzionamento 36

Utilizzo quotidiano 37

Consigli e suggerimenti utili 38

Pulizia e cura 38

Risoluzione dei problemi 40

Installazione 43

Dati tecnici 46

Con riserva di modifiche.

⚠ INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Questa apparecchiatura potrebbe essere usata dai bambini di età compresa fra i 3 e gli 8 anni oltre che dalle persone con disabilità diffuse e complesse, se debitamente istruite.
• Tenere lontani i bambini al di sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:
• case di campagna; cucine di negozi, uffici e altri ambienti di lavoro
• clienti di hotel, motel, bed and breakfast e altri ambienti residenziali
• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
• Non danneggiare il circuito refrigerante.
• Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

ISTRUZIONI DI SICUREZZA

Installazione

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

- Togliere tutto l'imballaggio e i bulloni per il trasporto.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

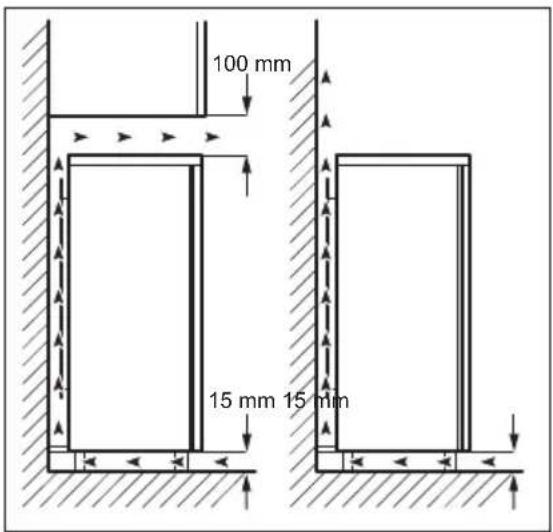

• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente.
• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura.
  • Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
  • Non installare questa apparecchiatura in aree troppo umide o troppo fredde.
• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.
- Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

Utilizzo

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
  • Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
  • Non conservare gas e liquidi infiammabili nell'apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non toccare il compressore o il condensatore. Sono incandescenti.

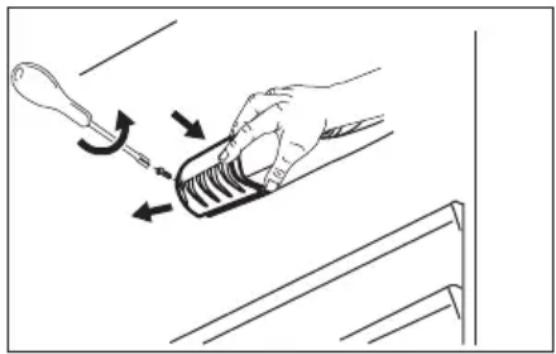

Luce interna

AVVERTENZA! Pericolo di scosse elettriche.

- Il tipo di lampada utilizzata per questa apparecchiatura è adatta soltanto agli elettrodomestici. Non usarle per l'illuminazione di casa.

Pulizia e cura

AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.
• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

Assistenza Tecnica

- Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.

FUNZIONAMENTO

Accensione

Inserire la spina nella presa.

Impostare il regolatore di temperatura a un livello medio, ruotandolo in senso orario.

Spegnimento

Per spegnere l'apparecchiatura, ruotare il regolatore di temperatura in posizione "O".

Regolazione della temperatura

La temperatura viene regolata automaticamente.

Per mettere in funzione l'apparecchiatura, procedere come segue:

- impostare il regolatore di Temperatura a un livello basso per ottenere un raffreddamento minimo.

- Utilizzare esclusivamente ricambi originali.

Smaltimento

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
  • Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

- ruotare il regolatore di Temperatura verso le impostazioni superiori per ottenere il raffreddamento massimo.

In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente
• frequenza di apertura della porta
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

Se la temperatura ambiente è elevata o l'apparecchiatura è a pieno carico e l'apparecchiatura è impostata sulla temperatura minima, questa potrebbe rimanere attiva ininterrottamente formando della brina sulla parete posteriore. In questo caso, impostare una temperatura più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia.

UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

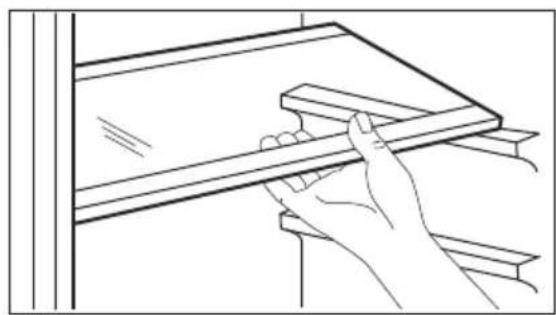

Ripiani rimovibili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

Per garantire una corretta circolazione dell'aria, non spostare il ripiano in vetro posto sopra il cassetto delle verdure.

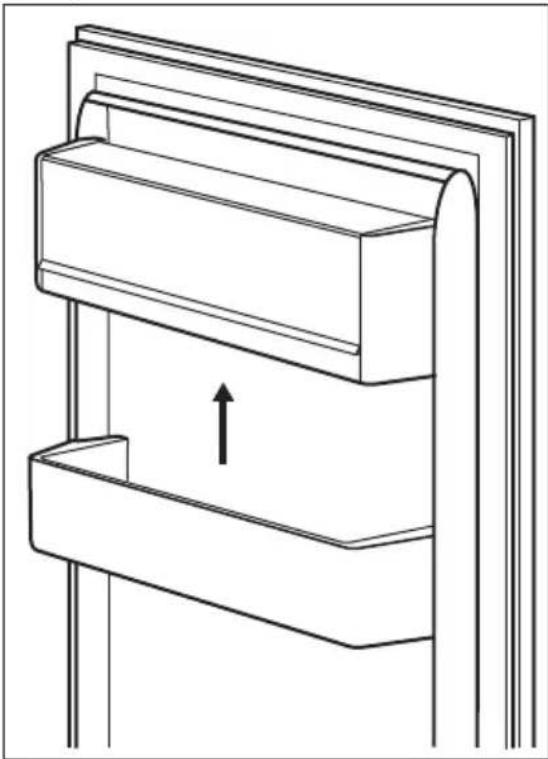

Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta

possono essere posizionati ad altezze differenti.

1. Tirare gradualmente il ripiano fino a che non si libera.
2. Riposizionare secondo necessità.

CONSIGLI E SUGGERIMENTI UTILI

Rumori normali durante il funzionamento

I seguenti rumori sono da considerarsi normali:

• Un gorgoglio o borbottio dalle serpentine quando viene pompato il refrigerante.
• Un ronzio o un rumore pulsante dal compressore quando viene pompato il refrigerante.
• Uno schiocco improvviso dall'interno dell'apparecchiatura causato dalla dilatazione termica (fenomeno fisico naturale e non pericoloso).
• Un lieve scatto dal regolatore della temperatura quando il compressore si accende e si spegne.

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura.
• Se la temperatura ambiente è elevata, il Regolatore della Temperatura è impostato su un valore basso e l'apparecchiatura è a pieno carico, il compressore può funzionare in maniera ininterrotta, causando la formazione di brina o di ghiaccio sull'evaporatore. In tal caso, ruotare il Regolatore della Temperatura verso temperature più calde per consentire lo sbrinamento automatico e ridurre il consumo energetico.

Consigli per la refrigerazione dei cibi freschi

Per ottenere risultati ottimali:

PULIZIA E CURA

• non introdurre alimenti o liquidi caldi nel vano frigorifero
• coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte
- disporre gli alimenti in modo da garantire un'adeguata circolazione dell'aria

Consigli per la refrigerazione

Consigli utili:

• Carne (tutti i tipi): deve essere avvolta in appositi sacchetti e collocata sul ripiano di vetro, sopra il cassetto delle verdure. La carne può essere conservata al massimo per 1-2 giorni.
• Alimenti cotti, piatti freddi: coprirli e metterli su un ripiano qualsiasi.
• Frutta e verdura: pulire accuratamente e riporla in un apposito cassetto. Non conservare in frigorifero banane, patate, cipolle o aglio se non confezionati
• Burro e formaggio: riporli in un apposito contenitore sottovuoto oppure avvolgerli in un foglio di alluminio o in un sacchetto di polietilene per limitare il più possibile la presenza di aria.
• Bottiglie: chiuderle con un tappo e conservarle sul ripiano portabottiglie della porta, o (se presente) sulla griglia portabottiglie.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Avvertenze generali

ATTENZIONE! Prima di qualsiasi intervento di manutenzione, estrarre la spina dalla presa.

Questa apparecchiatura contiene idrocarburi nell'unità di raffreddamento, pertanto le operazioni di manutenzione e ricarica devono essere eseguite esclusivamente da personale autorizzato.

Gli accessori e i componenti dell'apparecchiatura non sono lavabili in lavastoviglie.

Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

ATTENZIONE! Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, dato che potrebbero danneggiare le finiture.

Pulizia periodica

ATTENZIONE! Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

ATTENZIONE! Non danneggiare il sistema refrigerante.

L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.

2. Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.

3. Risciacquare e asciugare accuratamente.

4. Pulire il condensatore e il compressore sul retro dell'apparecchiatura con una spazzola.

Ciò migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Sbrinamento del frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica.
2. Estrarre tutti gli alimenti.
3. Pulire l'apparecchiatura e tutti gli accessori.
4. Lasciare la porta/le porte socchiuso/i per evitare la formazione di odori sgradevoli.

AVVERTENZA! Se si desidera mantenere l'apparecchiatura accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Soluzione
L'apparecchiatura non fun-ziona.	L'apparecchio è spento. Accendere l'apparecchiatu-ra.
La spina non è inserita cor-	rettamente nella presa di ali-mentazione.	Inserire correttamente la spi-na nella presa di alimenta-zione.
Assenza di tensione nella	presa di alimentazione.	Collegare alla presa di ali-mentazione un altro appa-recchio elettrico. Rivolgersi ad un elettricista qualificato.
L'apparecchiatura è rumoro-sa.	L'apparecchio non è appog-giato in modo corretto.	Controllare se l'apparecchia-tura è appoggiata in modo stabile.
La lampadina non si accen-de.	La lampadina è in modalità stand-by.	Chiudere e riaprire la porta.
	La lampada è guasta. Fare riferimento alla sezione "Sostituzione della lampa-da".
Il compressore rimane sem-pre in funzione.	La temperatura impostata non è corretta.	Fare riferimento al capitolo "Funzionamento".
Sono stati introdotti insieme	molti alimenti da surgelare.	Attendere alcune ore e ri-controllare la temperatura.
La temperatura ambiente è	troppo alta	Fare riferimento al grafico della classe climatica sulla targhetta dei dati.
Problema Causa possibile Soluzione
Gli alimenti introdotti nell'ap-	parecchiatura erano troppo caldi.	Lasciar raffreddare gli ali-menti a temperatura am-biente prima di introdurli.
	la porta non è chiusa corret-tamente.	Consultare la sezione "Chiu-sura della porta".
Scorre dell'acqua sul pan-nello posteriore del frigorife-ro.	Durante lo sbrinamento au-tomatico, la brina che si for-ma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
All'interno del frigorifero scorre acqua.	Lo scarico dell'acqua è ostruito.	Pulire lo scarico dell'acqua.
	Gli alimenti impediscono al-l'acqua di scorrere nell'appo-sito collettore.	Evitare di disporre gli ali-menti direttamente contro la parete posteriore.
Presenza di acqua sul pavi-mento.	L'acqua di sbrinamento non viene scaricata nella baci-nella di evaporazione posta sopra il compressore.	Collegare lo scarico dell'ac-qua di sbrinamento alla ba-cinella di evaporazione.
La porta non è allineata o in-terferisce con la griglia di ventilazione.	L'apparecchiatura non è cor-rettamente livellata.	Fare riferimento alla sezione "Livellamento".
La temperatura all'interno dell'apparecchiatura è trop-po bassa/troppo alta.	Il regolatore della tempera-tura non è impostato correttamente.	Impostare una temperatura superiore/inferiore.
	la porta non è chiusa correttamente.	Consultare la sezione "Chiu-sura della porta".
	La temperatura degli alimen-ti è troppo alta.	Prima di introdurre gli ali-menti, lasciarli raffreddare a temperatura ambiente.
	Sono stati introdotti molti ali-menti contemporaneamente.	Introdurre gli alimenti un po-co alla volta.
	Il coperchio viene aperto fre-quentemente.	Aprire la porta solo se ne-cessario.
	L'aria fredda non circola cor-rettamente all'interno del-l'apparecchio.	Adottare le misure necessa-rie per garantire una corretta circolazione dell'aria fredda.
C'è troppa acqua condensa-ta sulla parete posteriore del frigorifero.	La porta è stata aperta con eccessiva frequenza.	Aprire la porta solo se ne-cessario.
	La porta non è stata chiusa completamente.	Controllare che la porta sia chiusa completamente.
	Il cibo conservato non è sta-to avvolto nell'apposito ma-teriale.	Avvolgere gli alimenti in un imballaggio adeguato prima di riporli all'interno dell'appa-recchiatura.
La porta non si apre facil-mente.	Hai cercato di ri-aprire la porta subito dopo averla chiusa.	Attendere alcuni secondi fra la chiusura e la riapertura della porta.

Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Consigliamo caldamente di servirsi unicamente di pezzi di ricambio originali.

Usare solo lampadine LED (base E14). La potenza massima è indicata sull'unità lampada.

ATTENZIONE! Estrarre la spina dalla presa di corrente.

1. Usando un cacciavite, rimuovere la vite dal coprilampada.
2. Staccare il coperchio della lampada nella direzione delle frecce.

1. Sostituire la lampadina con una della stessa potenza e con caratteristiche identiche, specificamente studiata per gli elettrodomestici.
2. Rimontare il coprilampada.
3. Serrare la vite del coprilampada.
4. Inserire la spina nella presa.
5. Aprire l'oblò. Controllare che la luce si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Fare riferimento alla sezione "Installazione".
3. Se necessario, sostituire le guarnizioni difettose. Contattare il Centro Assistenza Autorizzato.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello:

Classe clima-tica	Temperatura ambiente
SN da +10°C a + 32°C
N da +16°C a + 32°C
ST da +16°C a + 38°C
T da +16°C a + 43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore autorizzato più vicino.

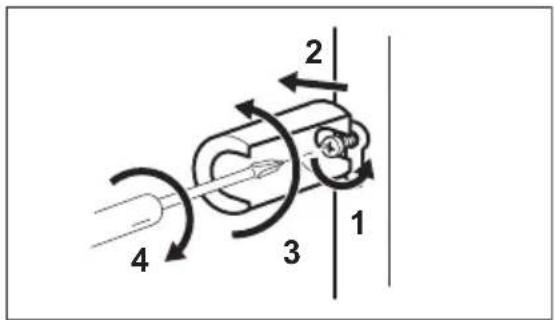

Distanziatori posteriori

Nel sacchetto contenente la documentazione sono presenti due distanziatori.

1. Svitare la vite.
2. Sistemare il distanziatore al di sotto della vite.
3. Ruotare il distanziatore verso destra.
4. Serrare nuovamente le viti.

1 2 3 4

Livellamento

L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc. Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consentire un perfetto livellamento

dell'apparecchiatura sono disponibili uno o più piedini regolabili.

100 mm 15 mm 15 mm

Possibilità di invertire la porta

AVVERTENZA! Prima di eseguire le operazioni descritte, estrarre la spina dalla presa di corrente.

ATTENZIONE! Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchiatura.

1. Estrarre le due viti situate sul lato posteriore.

1. Spingere all'indietro la copertura superiore e sollevarla.

1. Svitare il piedino sinistro.
2. Rimuovere le viti dalla cerniera inferiore della porta. Rimuovere la cerniera. Inserire il perno nella direzione della freccia.

1. Rimuovere la vite e installarla sul lato opposto.
2. Installare la cerniera sul lato opposto.
3. Avvitare il piedino destro.
4. Rimuovere le viti dalla cerniera superiore della porta.

1. Rimuovere la cerniera. Inserire il perno nella direzione della freccia. Installare la cerniera sul lato opposto.

1. Fissare la cerniera.
2. Riapplicare la copertura superiore.
3. Premere sul lato anteriore della copertura.
4. Stringere le due viti sul lato posteriore.
5. Rimuovere la maniglia e installarla sul lato opposto.

1 2 3

ATTENZIONE! Riposizionare l'apparecchiatura, livellarla, attendere almeno quattro ore e inserire la spina nella presa.

Eseguire un controllo finale per accertarsi che:

• Tutte le viti siano serrate.
• La guarnizione magnetica aderisca all'apparecchiatura.
- La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente.

Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza autorizzato più vicino. L'intervento di inversione delle porte eseguito dai tecnici del Centro di Assistenza sarà a carico dell'utente.

Collegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.
• L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
• Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
• Questa apparecchiatura è conforme alle direttive CEE.

DATI TECNICI

Dati tecnici

Altezza mm 850
Larghezza mm 595
Profondità mm 635
Tensione Volt 230 - 240
Frequenza Hz 50

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o interno

dell'apparecchiatura e sull'etichetta dei valori energetici.

WARRANTY / CUSTOMER SERVICE

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 📊 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo 🌐 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch

CONTENTS

Safety information 48

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese

le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza

delle prescrizioni d'installazione ed istruzioni per l'uso.

ENVIRONMENTAL CONCERNS
