MANUALE UTENTE KS 228.4-IB Novamatic

Istruzioni per l'uso

User manual

Kühlschrank

Réfrigérateur

Frigorifero

Refrigerator

Fust Service

0848 559 111

www.fust.ch

INHALT

Sicherheitshinweise

Betrieb

Informazioni per la sicurezza 32

Uso dell'apparecchio 34

Primo utilizzo 34

Utilizzo quotidiano 35

Consigli e suggerimenti utili 35

Pulizia e cura 37

Cosa fare se... 38

Dati tecnici 40

Installazione

Considerazioni ambientali 45

Con riserva di modifiche

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Attenzione Accertarsi che le aperture di ventilazione non siano ostruite.

- L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrina- mento.

- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

- Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- Evitare fiamme libere e scintille

- Aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potreb-

be provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere messo in funzione senza il coprilampada interno ^11) della luce interna.

7. Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata del-l'apparecchiatura alla luce solare diretta.

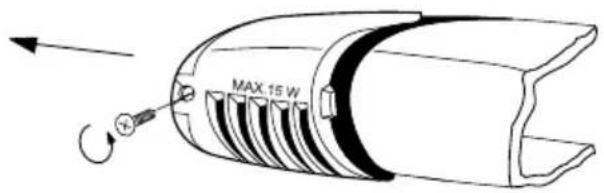

10. Lampadine ^12) utilizzate in questa apparecchiatura sono lampadine speciali selezionate per essere usate unicamente negli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.

• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. ^13)

• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
• Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

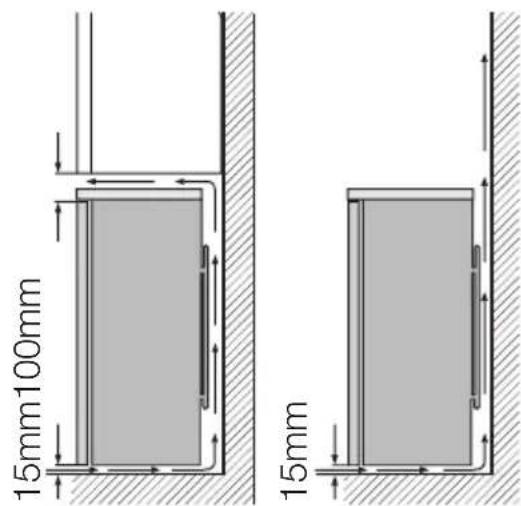

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altri-

menti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. ^14)

Assistenza tecnica

- Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.

- Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vici-no allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

USO DELL'APPARECCHIO

Accensione

Inserire la spina nella presa.

Ruotare il termostato in senso orario fino a una regolazione media.

Spegnimento

Per spegnere l'apparecchio, ruotare il termostato in posizione "O".

Regolazione della temperatura

La temperatura è regolata automaticamente.

Per utilizzare l'apparecchio, procedere come segue:

• ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.
• ruotare il termostato verso una regolazione alta per un raffreddamento massimo.

i Una regolazione media è in genere la più adatta.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accurata-mente.

Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura all'interno dell'apparecchio dipende da:

• temperatura ambiente
• frequenza di apertura della porta
• quantità di cibo conservato
• posizione dell'apparecchio.

Importante Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, può funzionare in continuo causando la formazione di brina sulla parete posteriore. In questo caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il consumo di energia.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

UTILIZZO QUOTIDIANO

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati. Per congelare cibi freschi non è necessario cambiare la regolazione media. Tuttavia, per un'operazione di congelamento più rapida, ruotare il termostato verso una regolazione più alta per ottenere il massimo raffreddamento.

Importante In questa condizione la temperatura del vano frigorifero può scendere sotto 0°C. In questo caso riportare il termostato verso una regolazione più calda.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigori-fero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

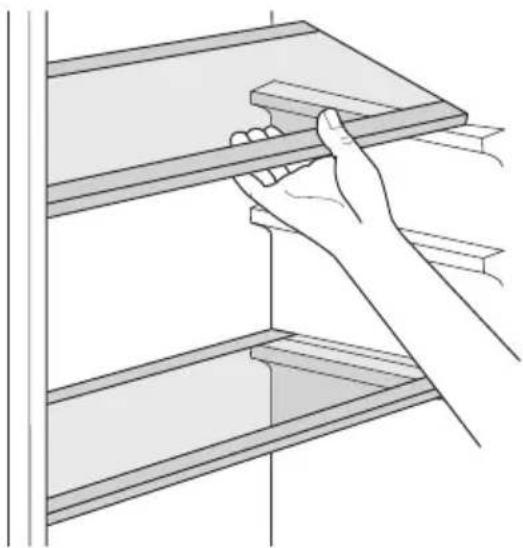

Ripiani mobili

Le pareti del frigorifero sono equipaggiate con una serie di guide che permettono di collocare i ripiani nella posizione desiderata.

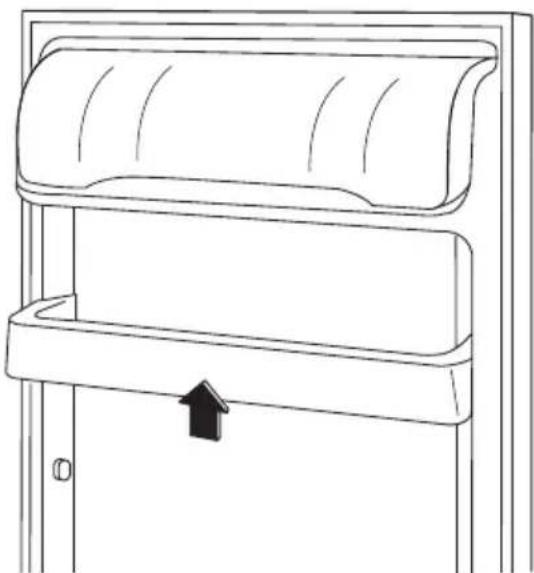

Posizionamento dei ripiani della porta

Per consentire di riporre pacchetti di cibo di varie dimensioni, i ripiani della porta possono essere collocati ad altezze diverse.

Per tali regolazioni, procedere come segue: tirare gradualmente il ripiano nella direzione delle frecce fino a liberarlo, quindi riposizionarlo come desiderato.

CONSIGLI E SUGGERIMENTI UTILI

Rumori normali durante il funzionamento

- Quando il refrigerante viene pompato attraverso le bobine o le tubazioni si può

sentire un fievole gorgoglio e un borbot- tio. Non si tratta di un'anomalia.

- Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire

un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.

- La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno naturale, non pericoloso. Non si tratta di un'anomalia.

- Quando il compressore si accende o si spegne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.

Consigli per il risparmio energetico

- Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.

- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

- non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione

- coprire o avvolgere il cibo, in particolare se emana un odore forte

- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria. Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti sia-no ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Consigli per la conservazione dei surgelati

Per ottenere i migliori risultati con questo apparecchio:

- accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;

- fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;

- non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.

- accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore; - fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile; - non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.

- Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

- Non superare il periodo di conservazione indicato dal produttore.

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento è scaricata attraverso un condotto in un contenitore speciale sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento al centro del canale nel vano frigorifero per evitare che l'acqua fuoriesca gocciolando sul cibo all'interno. Usare lo speciale detergente in dotazione, già inserito nel foro di scarico.

Sbrinamento del congelatore

i Una certa quantità di brina si formerà sempre sui ripiani del congelatore e attorno allo scomparto superiore.

Importante Sbrinare il congelatore quando lo strato di brina raggiunge uno spessore di ca. 3-5 mm.

Per rimuovere la brina, seguire le istruzioni sottostanti:

1. Spegnere l'apparecchio.
2. Rimuovere il cibo eventualmente conservato, avvolgendolo in diversi strati di

carta di giornale e collocandolo in un luogo fresco.

1. Lasciare la porta aperta.
2. Una volta completato lo sbrinamento, asciugare accuratamente l'interno e reinserire la spina.
3. Accendere l'apparecchio.
4. Regolare il termostato sul raffreddamento massimo e fare funzionare l'apparecchio con questa regolazione per due o tre ore.
5. Ricaricare nel vano il cibo precedente- mente rimosso.

Importante Non usare utensili metallici appuntiti per rimuovere la brina dall'evaporatore per non danneggiarlo. Non usare dispositivi elettrici o altri mezzi artificiali per accelerare il processo di scongelamento diversi da quelli raccomandati dal fabbricante. Un aumento

di temperatura dei pacchetti di cibo congelato durante lo sbrinamento può ridurre la loro durata di conservazione.

Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica
2. estrarre tutti gli alimenti
3. Sbrinare e pulire l'apparecchiatura e tutti gli accessori
4. Lasciare le porte aperte per evitare la formazione di odori sgradevoli.

Importante Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

COSA FARE SE...

Avvertenza Prima della ricerca guasti, estrarre la spina dalla presa.

Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
Funzionamento rumoro-so	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti i piedini devono essere a contatto con il pavimento)
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa.		Inserire correttamente la spina nella presa.
L'apparecchiatura non riceve	corrente. Non arriva tensione alla presa elettrica.	Collegare alla presa un'altra ap-parecchiatura elettrica.Rivolgersi a un elettricista qualifi-cato.
La lampadina non si ac-cende.	La lampadina è in stand-by. Aprire e chiudere la porta.
	La lampadina è difettosa.	Vedere "Sostituzione della lampa-dina".
Il compressore rimane sempre in funzione.	La temperatura non è regolata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La porta viene aperta troppo	frequentemente.	Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta.		Abbassare la temperatura ambiente.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
Scorre acqua all'interno del frigorifero.	Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore.		Evitare di disporre gli alimenti direttamente contro la parete posteriore.
Scorre acqua sul pavimento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compressore.	Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.
La temperatura all'interno dell'apparecchiatura è troppo bassa.	La temperatura non è regolata correttamente.	Impostare una temperatura superiore.
La temperatura all'interno dell'apparecchiatura è troppo alta.	La temperatura non è regolata correttamente.	Impostare una temperatura inferiore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti ali-menti insieme.		Introdurre gli alimenti poco alla volta.
La temperatura nel vano frigorifero è troppo alta.	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.
La temperatura nel vano congelatore è troppo al-ta.	I surgelati sono troppo vicini tra loro.	Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda.
Si forma troppa brina. Gli alimenti non sono avvolti correttamente.		Avvolgere correttamente gli alimenti.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperatura non è regolata correttamente.		Impostare una temperatura superiore.

Sostituzione della lampada

1. Staccare la spina dalla presa.

2. Rimuovere la vite dalla copertura della lampada.

3. Rimuovere la copertura della lampada (vedere l'illustrazione).

4. Sostituire la lampada usata con una nuova con la stessa potenza e studiata in modo specifico per gli elettrodomesti-

ci. (la potenza massima è indicata sulla copertura della lampada).

1. Installare la copertura della lampada.
2. Serrare la vite della copertura della lampada.
3. Collegare la spina alla presa.
4. Aprire la porta. Accertare che la lampada si accenda.

MAX 15 W

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

DATI TECNICI

Dimensioni
Altezza 1250 mm
Larghezza 550 mm
Profondità 612 mm
Tempo di salita 11 h
Tensione 230V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter-

no dell'apparecchio, e sull'etichetta dei valori energetici.

INSTALLAZIONE

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

Luogo d'installazione

Questa apparecchiatura può essere installata in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni ottimali è consigliabile installarlo in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe climati-ca	Temperatura ambiente
SN da +10°C a 32°C
N da +16°C a 32°C
ST da +16°C a 38°C
T da +16°C a 43°C

Distanziatori posteriori

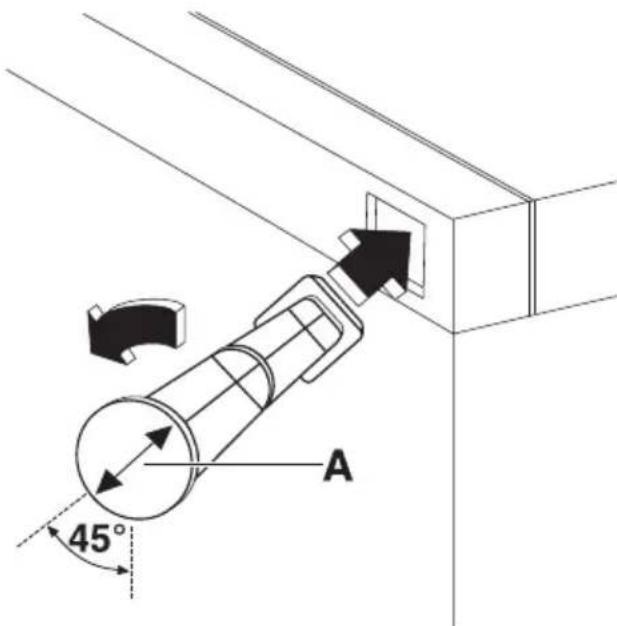

Nel sacchetto della documentazione sono inclusi due distanziatori, da installare come mostrato nella figura.

1. Inserire i distanziatori nei fori. Controllare che la freccia (A) sia posizionata come appare nella figura.

45° A

1. Ruotare i distanziatori di 45° in senso antiorario finché si bloccano in posizione.

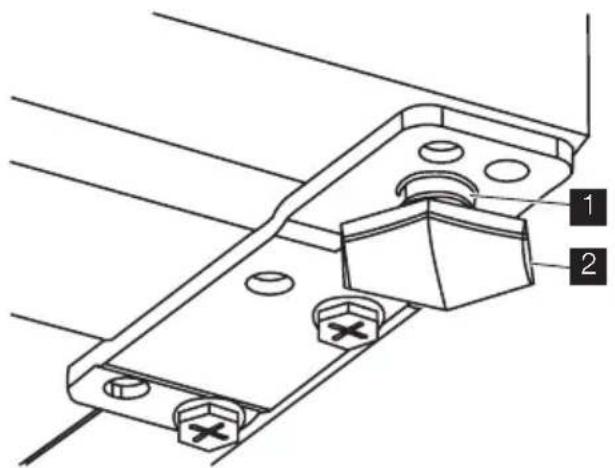

Livellamento

L'apparecchio deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori (2). Se necessario, regolare i piedini rimuovendo il distanziatore (1).

L'apparecchio deve essere installato lontano da fonti di calore (termosifoni, boiler, lu-ce solare diretta, ecc.). Verificare che sul la-to posteriore sia garantita un'adeguata cir-colazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchio è installato al di sotto di un pensile si raccomanda di mante-nere una distanza minima tra quest'ultimo e lo spigolo superiore dell'apparecchio di al-meno 100 mm. Se possibile, tuttavia, evitare di installare l'apparecchio sotto un pensi-

le. Per consentire un perfetto livellamento dell'apparecchio sono provvisti uno o più piedini regolabili.

Se l'apparecchio è installato in un angolo con il lato incernierato verso la parete, la distanza rispetto a quest'utima deve essere di almeno 10 mm, in modo che la porta possa aprirsi in misura sufficiente per consentire la rimozione dei ripiani.

Avvertenza Deve essere possibile scollegare l'apparecchio dalla rete elettrica; eseguire perciò l'installazione facendo sì che la spina rimanga facilmente accessibile.

Reversibilità delle porte

Importante Per eseguire le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchio.

Per cambiare la direzione di apertura delle porte, procedere come segue:

1. Estrarre la spina dalla presa.

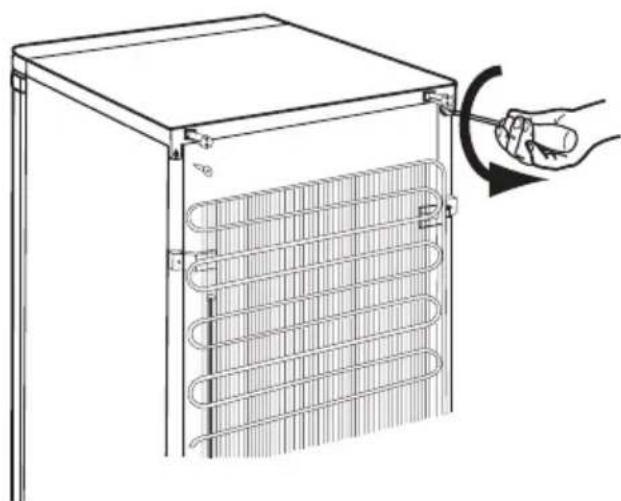

2. Estrarre le due viti situate sul lato posteriore.

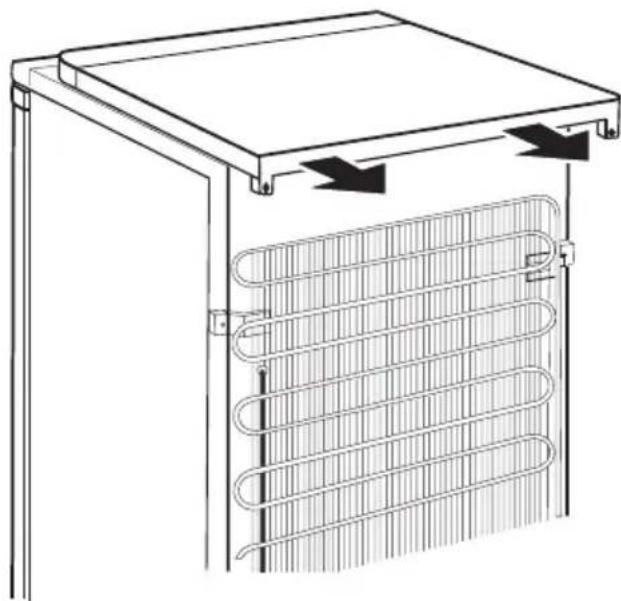

1. Spingere all'indietro la copertura superiore e sollevarla.

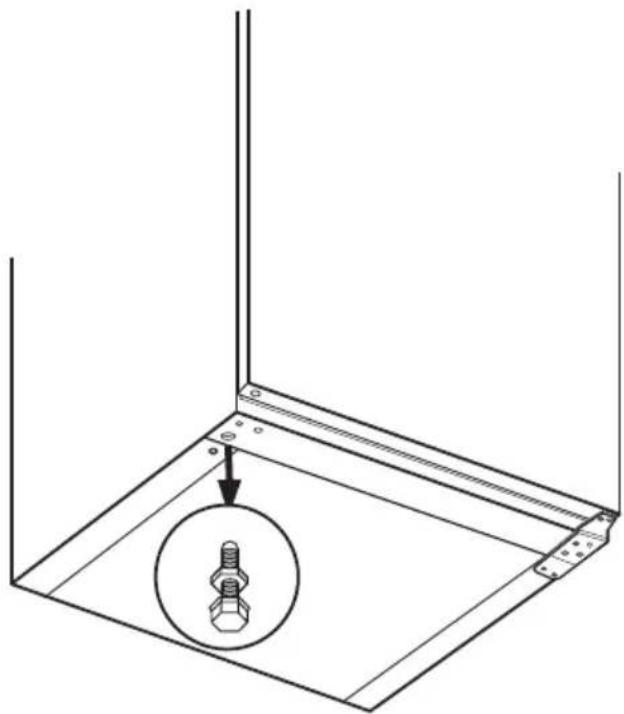

1. Svitare i due piedini regolabili.

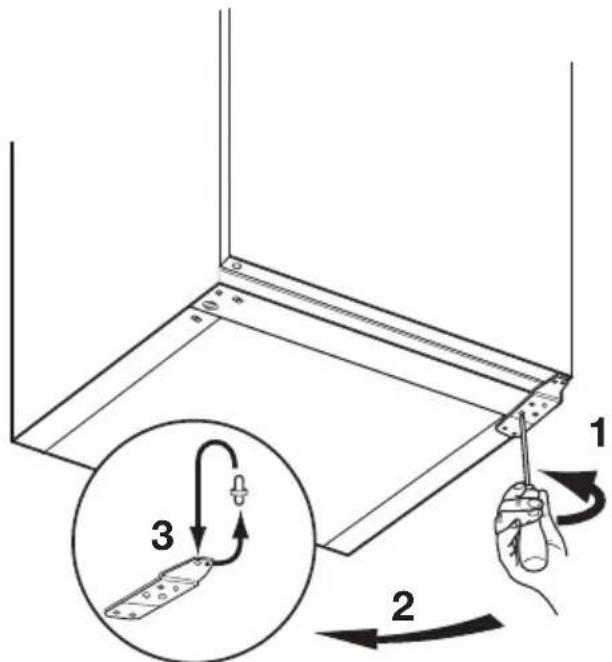

1. Rimuovere le viti dalla cerniera inferiore della porta. Rimuovere la cerniera. Inse- rire il perno nella direzione della freccia.

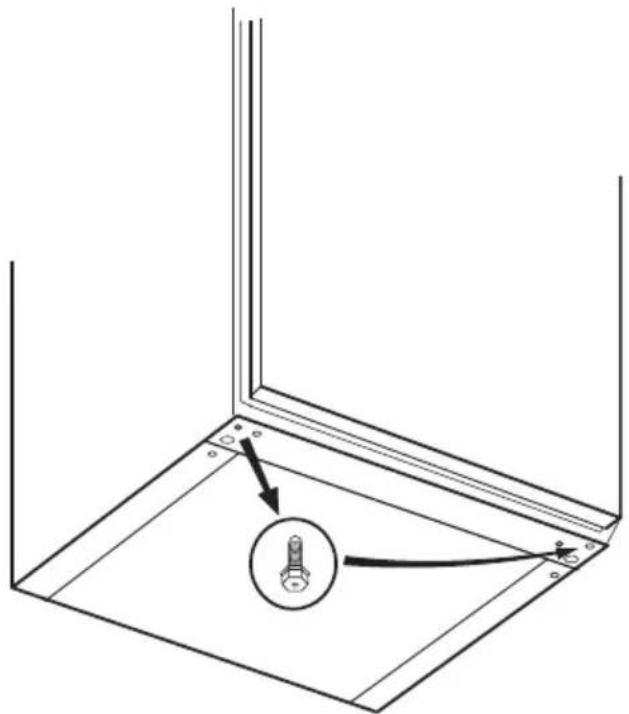

1. Rimuovere la vite e installarla sul lato opposto.

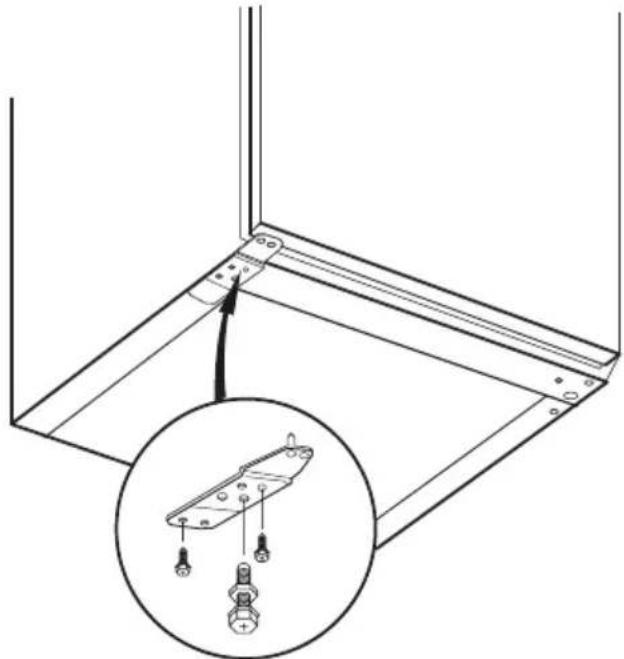

1. Installare la cerniera sul lato opposto.

1. Avvitare i due piedini regolabili.

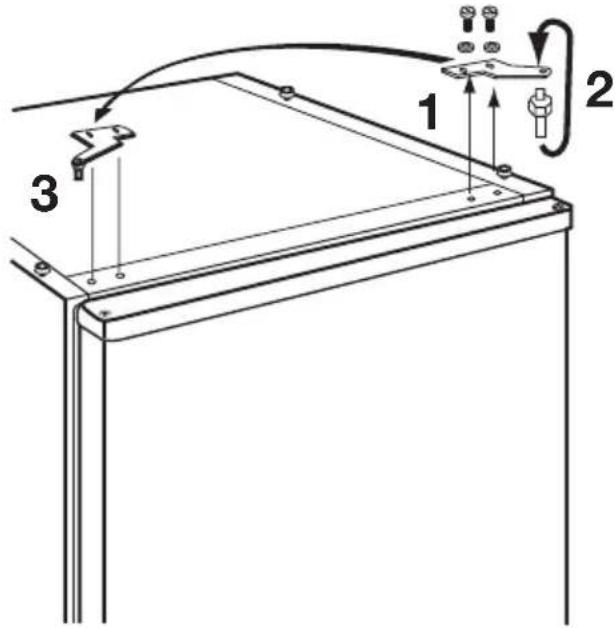

2. Rimuovere le viti dalla cerniera superiore della porta.

3. Rimuovere la cerniera. Inserire il perno nella direzione della freccia. Installare la cerniera sul lato opposto.

1. Riapplicare la copertura superiore.
2. Premere sul lato anteriore della copertura.
3. Stringere le due viti sul lato posteriore.
4. Rimuovere e installare la maniglia ^15) sul lato opposto.

1 2 3

1. Riposizionare l'apparecchio, livellarlo, attendere almeno quattro ore e inserire la spina nella presa.

Effettuare un controllo finale per verificare che:

- Tutte le viti siano serrate. - La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente. In tal caso, attendere che aderisca naturalmente. Per chi preferisca non eseguire direttamente le operazioni sopra descritte, rivolgersi al servizio post-vendita più vicino. L'intervento di inversione delle porte eseguito dai tecnici del servizio post-vendita sarà a carico dell'utente.

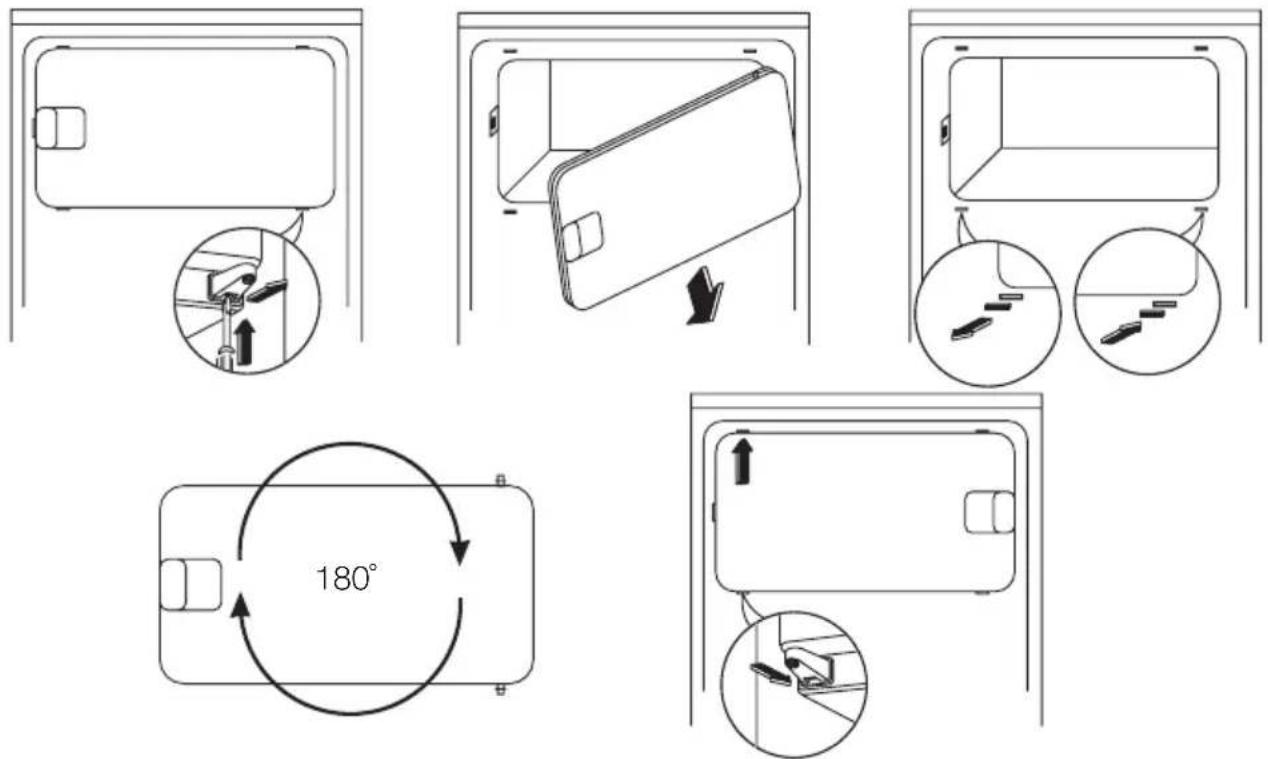

Reversibilità della porta del congelatore

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio

collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

CONTENTS

Safety information 46

Operation

First use 48

Daily use 48

Condizioni di garanzia / servizio clientela

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

Unsere Kundendienst-Telefonnummer: Le numéro de téléphone de notre service après-vente: Il nostro numero di telefono del servizio clientela: Our customer service telephone number:

0848 559 111

oder unter ou sur Internet oppure su Internet or in the internet

www.fust.ch

Dipl. Ing FUST AG Dipl. Ing. FUST AG Dipl. Ing. FUST AG Ing. dipl. FUST SA

Buchental 4 Riedmoosstrasse An der Rheinstrasse Hyper-Fust Romanel Centre

9245 Oberbüren 3172 Niederwangen-Bern 4414 Füllinsdorf

Tel. [phone] Tel. [phone] Tel. [phone] Tél. [phone]

1032 Romanel-sur-Lausanne

Dipl. Ing. FUST AG

Kantonsstrasse 79

3931 Visp-Eyholz

Tel. [phone] Tel. [phone]

Ing. dipl. FUST SA

Via Campagna 1

6512 Giubiasco-Bellinzona

Tel. [phone] Tel. [phone]

Dipl. Ing. FUST AG

Haus Tribolet

7000 Chur

Dipl. Ing FUST AG

Mythen-Center

6430 Schwyz

Dipl. Ing. FUST AG
