| Tipo di prodotto | Morsa da soffitto (supporto telescopico) |
| Marca | Parkside |
| Modello | PDS 30 B1 |
| Altezza minima | 137 cm |
| Altezza massima | 290 cm |
| Peso netto | 3,0 kg |
| Carico massimo (angolo 90°) | 30 kg |
| Diametro del tubo | 32 mm |
| Diametro barra superiore | 12 mm |
| Diametro barra inferiore | 25 mm |
| Uso conforme | Puntellamento temporaneo per lavori in altezza (costruzione a secco e interni) |
| Angolo di inclinazione consentito | da 65° a 90° |
| Materiale | Acciaio |
| Rivestimento in gomma | Sì, per proteggere la superficie |
| Meccanismo di regolazione | Leva a pompa (precisione), bulloni di arresto (altezza grossolana) |
| Sicurezza | Bulloni di arresto inseriti, vite di bloccaggio, leva di bloccaggio |
| Manutenzione | Nessuna manutenzione necessaria |
| Pulizia | Spazzola o panno leggermente umido |
| Conservazione | Luogo asciutto, orizzontale |
| Garanzia | 3 anni |
| Riparabilità | Ricambi disponibili durante la garanzia |
| Uso vietato | Nelle scale, su pavimenti inclinati, uso commerciale |
Domande frequenti - PDS 30 B1 PARKSIDE
Domande degli utenti su PDS 30 B1 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Morsa in formato PDF gratuitamente! Trova il tuo manuale PDS 30 B1 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PDS 30 B1 del marchio PARKSIDE.
MANUALE UTENTE PDS 30 B1 PARKSIDE
Istruzioni per l'uso
GB / IE
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
HU
Informazioni sul presente manuale di istruzioni 76
Uso conforme 76
Dati tecnici....76
Descrizione dell'apparecchio 76
Avvertenze di sicurezza 77
Uso 78
Conservazione 79
Manutenzione 79
Pulizia 79
Smaltimento 79
Smaltimento dell'apparecchio 79
Smaltimento dell'imballaggio 80
Garanzia della Kompernass Handels GmbH 80
Assistenza 82
Importatore 82
Informazioni sul presente manuale di istruzioni
Congratulazioni!
Con questo acquisto è stato scelto un prodotto di alta qualità. Acquisire dimestichezza con il prodotto prima della prima messa in funzione. A tale scopo consigliamo di leggere attentamente le seguenti istruzioni per l'uso e le avvertenze sulla sicurezza. Utilizzare il prodotto solo come descritto e per i campi d'impiego indicati. Conservare con cura il presente manuale di istruzioni. In caso di cessione del prodotto a terzi, consegnare anche il presente manuale.
Uso conforme
Il puntello è indicato esclusivamente per l'uso privato come sostegno per lavori sopratesta durante la ristrutturazione a secco e di interni. Il puntello non serve per l'impiego su scale o terreni scoscesi. Non è ammesso l'uso commerciale o industriale. Non si assumono responsabilità per l'uso non conforme.
Non si assume inoltre alcuna responsabilità per i danni derivanti dall'abuso e uso non conforme, dall'uso di violenza o modifiche non autorizzate. Il rischio è esclusivamente a carico dell'utente.
Dati tecnici
| Dimensioni | |
| Altezza | estraibile da 137 cm a 290 cm |
| asta superiore | 12 mm |
| asta inferiore | 25 mm |
| tubo | 32 mm |
| Peso | |
| Peso netto circa 3,0 kg | |
| Carico | |
| Carico massimo con un angolo di inclina-zione di 90° | 30 kg |
Descrizione dell'apparec- chio
(per le illustrazioni vedere la pagina pieghevole)
• Cuscinetto in gomma ^1
- Asta superiore ②
- Leva a pompa ③
- Asta inferiore 4
• Vite di sicurezza 5
- Tubo ⑥
- Perno di arresto ⑦
• Leva di arresto 8
Avvertenze di sicurezza
AVVERTENZA! PERICOLO DI LESIONI!
■ Prima di ogni utilizzo verificare che il puntello sia in perfette condizioni. Nel caso si riscontrassero danni, non utilizzare più il puntello.
■ Quando è sottoposto a un carico, assicurarsi che la vite di sicurezza del puntello sia sempre ben serrata e che entrambi i perni di arresto siano inseriti.
- Utilizzare il puntello solamente su una superficie pulita, piana e non sdrucciolevole e con un posizionamento stabile.
■ Prima di ogni utilizzo controllare che il puntello sia in perfette condizioni tecniche.
■ Non sostare sotto i carichi sostenuti.
! ATTENZIONE! DANOS MATERIAIS!
- Utilizzare il puntello solo per un periodo di montaggio breve e non come sostegno permanente per soffitti, travi, ecc.
■ Tenere presente che sia il puntello che il materiale da sostenere possono venire danneggiati da una pressione eccessiva.
■ Non caricare mai il puntello con un carico superiore ai 30 kg in presenza di un angolo di inclinazione di 90°. Se l'angolo di inclinazione è inferiore, la capacità di carico del puntello si riduce notevolmente. - Utilizzare il puntello esclusivamente con un angolo di inclinazione compreso tra 65° e 90°.
■ Non utilizzare mai il puntello per scopi diversi da quelli descritti nel presente manuale.
Uso

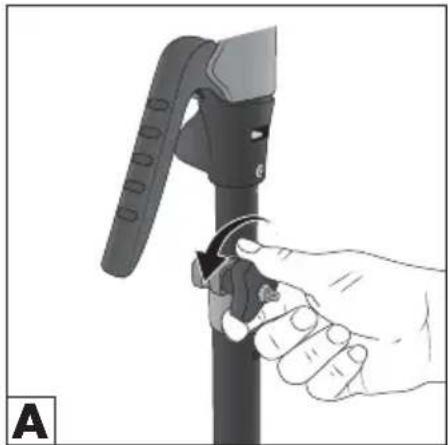

♦ Svitare la vite di sicurezza ⑤ (fig. A).

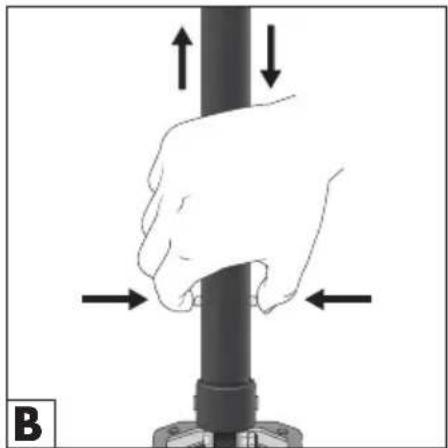

Se necessario, premere i due perni di arresto ⑦ facendoli scorre fuori dalla loro sede (fig. B) ed estrarre l'asta inferiore ④ all'altezza necessaria finché il cuscinetto in gomma ① venga a trovarsi sotto il carico da sostenere (fig. C).

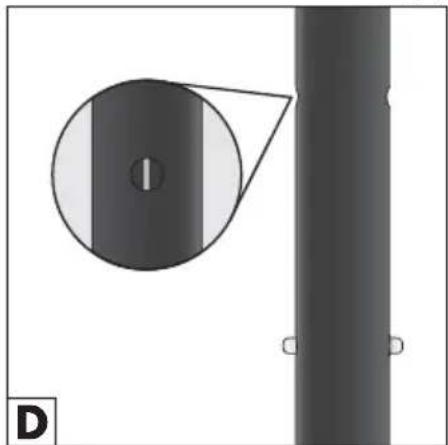

Fare scattare completamente in posizione entrambi i perni di arresto ⑦ all'interno della loro sede nel tubo ⑥. A tale scopo, servirsi della linea rossa sull'asta inferiore ④ che indica la posizione dei perni di arresto ⑦ (fig. D).

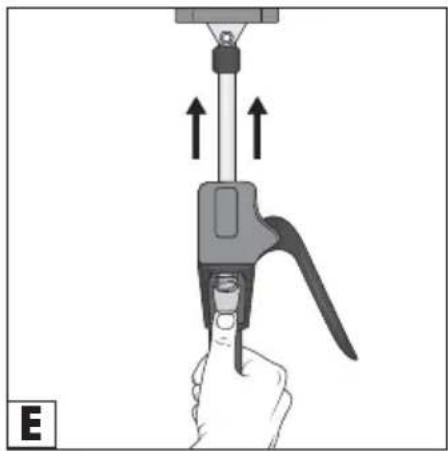

Se la lunghezza dell'asta inferiore ④ non dovesse bastare, spingere verso l'alto la leva di arresto ⑧ (fig. E) ed estrarre anche l'asta superiore ② all'altezza necessaria.

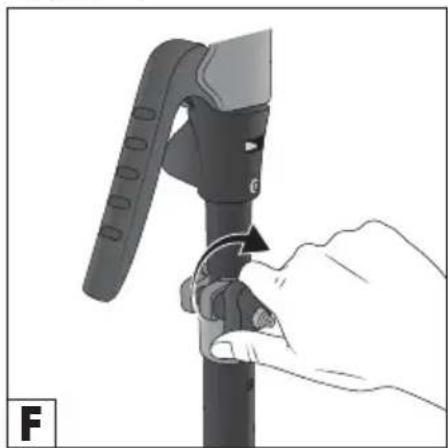

◆ Riavvitare saldamente la vite di sicurezza ⑤ (fig. F).

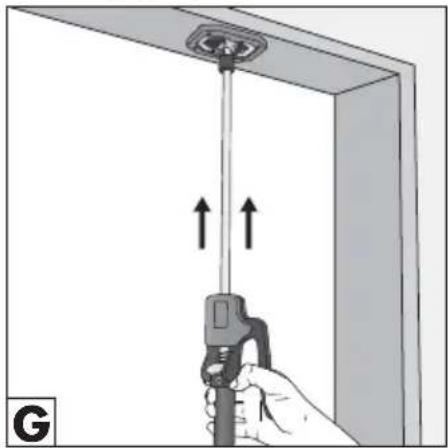

Per una regolazione di precisione, azionare più volte la leva a pompa ③ finché il cuscinetto in gomma ① venga a trovarsi saldamente sotto il carico da sostenere (fig. G).

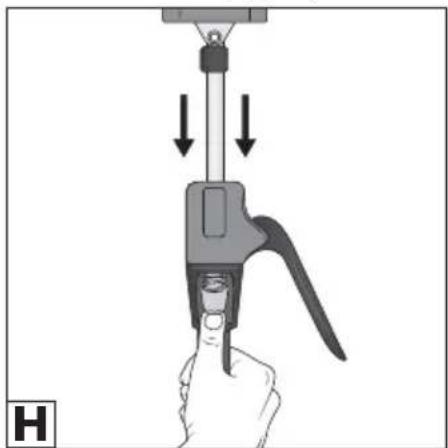

Per rimuovere il puntello, premere la leva di arresto ⑧ verso l'alto finché l'asta superiore ② non sia di nuovo completamente inserita (fig. H).
♦ Svitare la vite di sicurezza ⑤ (fig. A).
♦ Sostenere il tubo⑥ con una mano e premere i perni di arresto⑦ facendoli scorre fuori dalla loro sede (fig. B).
♦ Inserire completamente anche l'asta inferiore 4.
Conservazione
♦ Conservare il puntello in un luogo asciutto e in posizione orizzontale, in modo da impedirne il ribaltamento.
Manutenzione
- Il puntello non richiede manutenzione.
Pulizia
♦ Pulire il puntello con una spazzola oppure con un panno leggermente inumidito.
Smaltimento
Il prodotto, l'imballaggio e il libretto di istruzioni sono riciclabili,
sono soggetti ad una responsabilità estesa del produttore e vengono raccolti in maniera differenziata.
Smaltimento dell'apparecchio
Smaltire il prodotto tramite un'azienda di smaltimento autorizzata o l'ente di smaltimento comunale. Rispettare le norme
attualmente in vigore. In caso di dubbi, mettersi in contatto con l'ente di smaltimento competente.
Per lo smaltimento del prodotto una volta che ha terminato la sua funzione, informarsi presso l'amministrazione comunale.
Smaltimento dell'imballaggio
I materiali di imballaggio sono stati selezionati in relazione alla loro ecocompatibilità e alle caratteristiche di smaltimento, pertanto sono riciclabili. Smaltire il materiale di imballaggio inutilizzato in conformità alle vigenti norme locali.
Smaltire l'imballaggio conformemente alle norme di tutela ambientale.
Tenere conto dei codici presenti sui vari materiali di imballaggio ed eventualmente separare i materiali effettuando una raccolta differenziata. I materiali di imballaggio presentano codici costituiti da abbreviazioni (a) e numeri (b) con il seguente significato:
1–7: materie plastiche, 20–22: carta e cartone, 80–98: materiali compositi.
Per la Spagna:
L'imballaggio contiene elementi di carta e/o cartone.
Garanzia della Kompernass Handels GmbH
Egregio Cliente,
Questo apparecchio ha una garanzia di 3 anni dalla data di acquisto. Qualora questo prodotto presentasse vizi, Le spettano diritti legali nei confronti del venditore del prodotto. La garanzia qui di seguito descritta non costituisce alcun limite a tali diritti legali.
Condizioni di garanzia
Il periodo di garanzia decorre dalla data di acquisto. Si prega di conservare bene lo scontrino di cassa. Quest'ultimo è necessario come prova d'acquisto.
Qualora entro tre anni a partire dalla data d'acquisto del prodotto si presentasse un difetto del materiale o di fabbricazione, provvederemo a nostra discrezione a riparare o a sostituire gratuitamente il prodotto oppure a rimborsare il prezzo d'acquisto. Questa prestazione di garanzia ha come presupposto che l'apparecchio guasto e la prova d'acquisto (scontrino di cassa) vengano presentati entro il termine di tre anni e che si descriva per iscritto in cosa consiste il difetto e quando si è evidenziato.
Se il vizio rientra nell'ambito della nostra garanzia, il Suo prodotto verrà riparato o sostituito da uno nuovo. Con la riparazione o la sostituzione del prodotto non decorre un nuovo periodo di garanzia.
Periodo di garanzia e diritti legali di rivendicazione di vizi
Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. Danni e vizi eventualmente già presenti al momento dell'acquisto devono venire segnalati immediatamente dopo che l'apparecchio è stato disimballato. Le riparazioni eseguite dopo la scadenza del periodo di garanzia sono a pagamento.
Ambito della garanzia
L'apparecchio è stato prodotto con cura secondo severe direttive qualitative e debitamente collaudato prima della consegna.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole, lame per seghe, lame di ricambio, carta vetrata...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti. Per tali componenti valgono esclusivamente le disposizioni in materia di garanzia previste dalla legge.
Questa garanzia decade se il prodotto è stato danneggiato oppure utilizzato o sottoposto a interventi di manutenzione in modo non conforme. Per un utilizzo adeguato del prodotto si devono rigorosamente rispettare tutte le istruzioni esposte nel manuale di istruzioni per l'uso. Si devono assolutamente evitare modalità di utilizzo e azioni che il manuale di istruzioni per l'uso sconsiglia o da cui esso mette in guardia.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.
La garanzia non si applica nei seguenti casi
■ uso commerciale del prodotto
■ danneggiamento o modifica del prodotto da parte del cliente
■ mancata osservanza delle prescrizioni di sicurezza e manutenzione, errori di utilizzo
■ danni derivanti da eventi naturali
Trattamento dei casi di garanzia Per garantire una rapida evasione della Sua richiesta, La preghiamo di seguire le seguenti istruzioni:
Tenga a portata di mano per qualsiasi richiesta lo scontrino di cassa e il codice dell'articolo (IAN) 481521_2410 come prova di acquisto.
Il codice dell'articolo è riportato sulla targhetta identificativa o su un'incisione presenti sul prodotto, sul frontespizio del manuale di istruzioni (in basso a sinistra) o su un adesivo applicato alla parte posteriore o inferiore del prodotto.
Qualora si presentassero malfunzionamenti o altri tipi di difetti, contattare subito l'assistenza clienti per telefono o tramite l'apposito modulo di contatto riportato nella pagina parkside-diy.com nella categoria Assistenza.
- Una volta che il prodotto è stato registrato come difettoso, lo può poi spedire a nostro carico, provvedendo ad allegare la prova di acquisto (scontrino di cassa), una descrizione del vizio e l'indicazione della data in cui si è presentato, all'indirizzo del servizio di assistenza clienti che Le è stato comunicato.
Sul sito parkside-diy.com è possibile consultare e scaricare questo e molti altri manuali. Con questo codice QR si giunge direttamente al sito parkside-diy.com. Selezionare il Paese e cercare i manuali di istruzioni con l'apposita funzione di ricerca. Inserendo il Codice articolo (IAN) 481521_2410 si può consultare il manuale di istruzioni del proprio articolo.
Assistenza
IT Assistenza Italia
Tel.: 800172663
Modulo di contatto su
parkside-diy.com
IAN 481521_2410
Importatore
Badi che il seguente indirizzo non è quello del servizio di assistenza clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.
