BEDIENUNGSANLEITUNG PDS 30 B1 PARKSIDE

Bedienungsanleitungs

NL / BE

PLAFONDSTEUN

Gebruiksaanwijzing

PL

PODPORA STROPU

Instrukcja obsługi

ES

PUNTAL

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR / BE

DE/AT/CH Bedienungsanleitung Seite 9

Kompernass Handels GmbH warranty

Dear Customer,

Informationen zu dieser Bedienungsanleitung .... 10

Bestimmungsgemäße Verwendung 10

Technische Daten....10

Gerätebeschreibung 10

Sicherheitshinweise....11

Gebrauch....12

Aufbewahrung 13

Wartung....13

Reinigung 13

Entsorgung 13

Gerät entsorgen 13

Verpackung entsorgen....14

Garantie der Kompernaß Handels GmbH 14

Service....15

Importeur 15

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicher heitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie bei Weitergabe des Produkts an Dritte diese Anleitung ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Die Deckenstütze ist ausschließlich für den privaten Gebrauch zum Abstützen bei Überkopfarbeiten im Trocken- und Innenausbau bestimmt. Die Stütze dient nicht zur Verwendung auf Treppen oder abschüssigem Gelände. Die gewerbliche oder industrielle Verwendung ist nicht zulässig. Für nicht bestimmungsgemäße Verwendung wird nicht gehaftet.

Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird ebenfalls keine Haftung übernommen. Das Risiko trägt allein der Benutzer.

Technische Daten

Maße
Höhe	137 cm bis 290 cm ausziehbar
∅ Stange oben	12 mm
∅ Stange unten	25 mm
∅ Rohr	32 mm
Gewicht
Nettogewicht ca. 3,0 kg
Belastung
Maximale Belastung bei einem Neigungswinkel von 90°	30 kg

Gerätebeschreibung

(Abbildungen siehe Ausklappseite)

① Gummipolster
② Obere Stange
③ Pumphebel
4 Untere Stange
5 Sicherungsschraube
6 Rohr
⑦ Rastbolzen
8 Arretierhebel

Sicherheitshinweise

⚠️ WARNING! VERLETZUNGSGEFAHR!

■ Kontrollieren Sie die Stütze vor jedem Gebrauch auf einwandfreien Zustand. Sollten Sie Schäden feststellen, dürfen Sie die Stütze nicht mehr verwenden.
■ Stellen Sie sicher, dass die Sicherungsschraube der Stütze unter Last immer fest angezogen ist und beide Rastbolzen vollständig eingerastet sind.
■ Verwenden Sie die Stütze nur auf sauberem, rutschfestem und ebenem Untergrund und bei sicherem Stand.

■ Überprüfen Sie die Stütze vor jedem Gebrauch auf ihren einwandfreien technischen Zustand.

■ Halten Sie sich nicht unter abgestützter Last auf.

! ACHTUNG! SACHSCHADEN!

■ Verwenden Sie die Stütze nur zur kurzzeitigen Montage und nicht zur dauerhaften Abstützung von Decken, Balken etc.
■ Beachten Sie, dass die Stütze oder das Abstützmaterial bei zu starkem Druck beschädigt werden kann.
- Belasten Sie die Stütze niemals mit einer höheren Traglast als 30 kg bei einem Neigungswinkel von 90°. Bei einem niedrigeren Neigungswinkel verringert sich die Traglast der Stütze beträchtlich.
■ Verwenden Sie die Stütze nur in einem Neigungswinkel zwischen 65° bis 90°.
■ Verwenden Sie die Stütze nicht für andere Zwecke, als in dieser Anleitung beschrieben.

Gebrauch

- Lösen Sie die Sicherungsschraube (Abb. A).

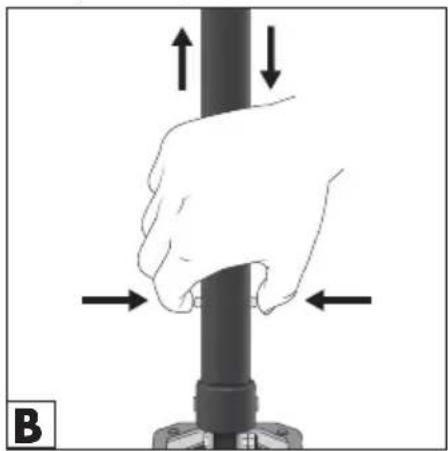

- Drücken Sie ggf. die beiden Rastbolzen ⑦ aus der Rastung (Abb. B) und ziehen Sie die untere Stange ④ auf die erforderliche Höhe aus, bis das Gummipolster ① unter der abzustützenden Last sitzt (Abb. C).

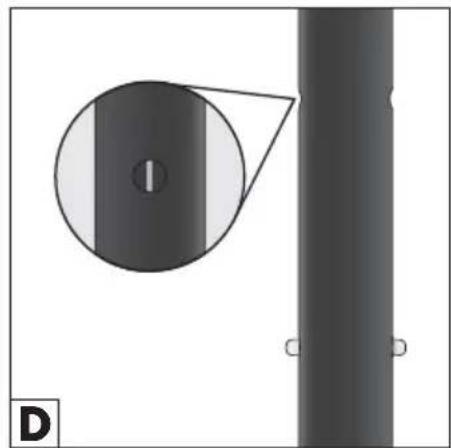

Lassen Sie die beiden Rastbolzen ⑦ komplett in die Rastung des Rohres ⑥ einrasten. Nutzen Sie dabei zur Orientierung die rote Linie auf der unteren Stange ④, die die Position der Rastbolzen ⑦ markiert (Abb. D).

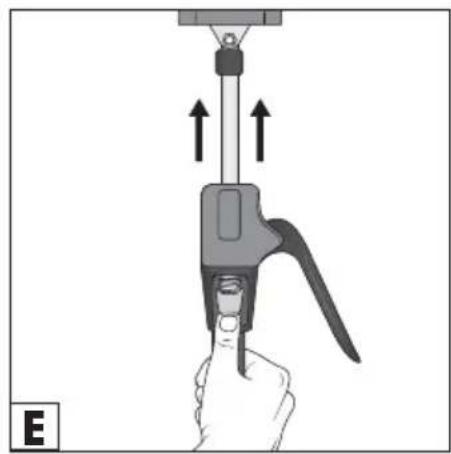

♦ Sollte die Länge der unteren Stange ④ nicht ausreichen, drücken Sie den Arretierhebel ⑧ nach oben (Abb. E) und ziehen Sie auch die obere Stange ② auf die erforderliche Höhe aus.

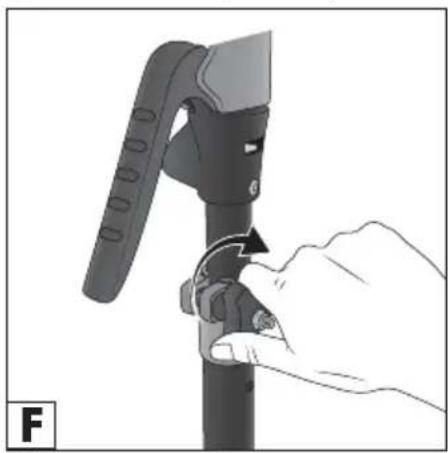

♦ Schrauben Sie die Sicherungsschraube ⑤ wieder fest (Abb. F).

Betätigen Sie zur Feineinstellung der Höhe mehrmals den Pumphebel ③ bis das Gummipolster ① fest unter der abzustützenden Last sitzt (Abb. G).

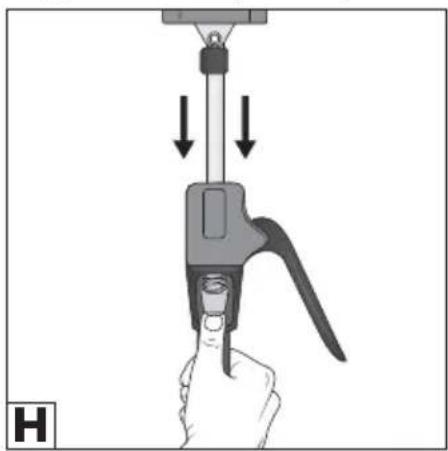

Um die Stütze wieder zu lösen, drücken Sie den Arretierhebel ⑧ nach oben, bis die obere Stange ② wieder komplett eingefahren ist (Abb. H).

- Lösen Sie die Sicherungsschraube ⑤ (Abb. A).

- Halten Sie das Roh ^6 mit einer Hand fest und drücken Sie die eingerasteten Rastbolzen ^7 aus der Rastung (Abb. B).

♦ Schieben Sie die untere Stange 4 wieder komplett ein.

Aufbewahrung

♦ Lagern Sie die Stütze an einen trockenen Ort und im liegenden Zustand, damit sie nicht umkippen kann.

Wartung

◆ Die Stütze ist wartungsfrei.

Reinigung

♦ Reinigen Sie die Stütze mit einer Bürste oder mit einem leicht angefeuchteten Tuch.

Entsorgung

Für Frankreich gilt:

FR FR

FR

Das Produkt, die Verpackung und die Bedienungsanleitung sind recy-

celbar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.

Gerät entsorgen

Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beach-

ten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Verpackung entsorgen

Die Verpackungs materialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe.

Für Spanien gilt:

Die Verpackung enthält Bestandteile aus Papier und/oder Pappe.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Der Garantieumfang erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können, wie z.B. Sägeblätter, Ersatzklingen, Schleifpapiere, etc. oder auf Beschädigungen an zerbrechlichen Teilen, wie z.B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs zwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantieleistung gilt nicht bei

■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungs vorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 481521_2410 als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitge- teilte Serviceanschrift übersenden.

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und

suchen Sie über die Suchmaske nach den Bedienungsanleitungen.

Mittels Eingabe der Artikelnummer (IAN) 481521_2410 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

Service

DE Deutschland

Tel.: [phone]

Kontaktformular auf parkside-diy.com

AT Österreich

Tel.: [phone]

ssKontaktformular auf

parkside-diy.com

CH Schweiz

Tel.: [phone]

Kontaktformular auf parkside-diy.com

IAN 481521_2410

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
