MANUALE UTENTE AquaSub Klarstein

Robot per la pulizia della piscina

Robot limpiafondos

10046137

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 36

Volume di consegna 37

Descrizione del dispositivo 38

Messa in funzione e utilizzo 39

GUIDA RAPIDA 40

Pulizia del filtro 41

Connessione di carica 41

Ricerca e correzione degli errori 42

Dati tecnici 43

Avviso di smaltimento 44

Dichiarazione di conformità 44

AVVERTENZE DI SICUREZZA

• Leggere attentamente il manuale d'uso e utilizzare il dispositivo nel rispetto delle indicazioni ivi contenute. Non ci assumiamo alcuna responsabilità per danni o lesioni scaturiti da un uso improprio del dispositivo.
• Utilizzare esclusivamente accessori consigliati o venduti dal produttore.
• Questo modello è adatto solo a piscine con fondo piatto.
• I bambini non devono sedersi sul dispositivo o giocarci.
• Utilizzare esclusivamente adattatori di alimentazione autorizzati.
• Durante la carica, collegare l'adattatore a prese elettriche impermeabili e resistenti alla corrosione.
• Se ci sono persone o animali nella piscina, non utilizzare il dispositivo.
• Pulire il filtro dopo ogni utilizzo.
• Spegnere il dispositivo durante la manutenzione, la pulizia o quando non viene utilizzato.
• Conservare il dispositivo in un luogo fresco e ben ventilato e tenerlo al riparo dalla luce diretta del sole.
• Durante la carica, posizionare il dispositivo in un luogo fresco e non coprirlo, in modo da evitare un surriscaldamento e il conseguente danneggiamento di componenti elettrici interni.
• Solo tecnici certificati possono smontare i componenti sigillati del dispositivo.
• Se il dispositivo si trova in una piscina aperta, non rimuovere i morsetti di chiusura per aprirlo.
• La guarnizione del motore contiene grasso. Se non tiene correttamente, l'acqua potrebbe sporcarsi.
• A causa della capacità limitata della batteria, il dispositivo è adatto solo a piscine fino a 100 metri quadri. In caso contrario, l'efficacia della pulizia potrebbe risentirne.
• Se il dispositivo viene messo via per lunghi periodi, la batteria dovrebbe essere ricaricata ogni tre mesi, in modo da tenerla a un livello di carica tra 40% e 60%. Utilizzare solo l'alimentatore originale autorizzato. Se il dispositivo non viene caricato per lunghi periodi, lo scaricamento della batteria causa l'abbassamento della tensione al di sotto del livello di protezione da sovraccarico, con il rischio di danni alla batteria stessa.
• Non utilizzare o riporre il dispositivo vicino a fonti di calore.
• Non bucare l'alloggiamento del dispositivo con chiodi o altri oggetti affilati, non danneggiare il dispositivo esercitando forza e non lanciarlo.
• Prima di caricare il dispositivo, assicurarsi che l'ingresso di carica sia asciutto.

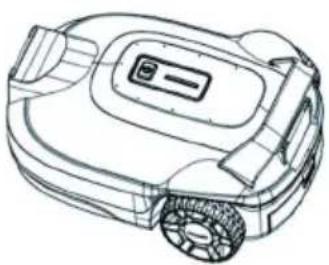

VOLUME DI CONSEGNA

Robot per la pulizia della piscina

Impugnatura Tasto di accensione Copertura superiore Tasto di rilascio delle cartucce Ruota Uscita dell'acqua Ruota di uscita Filtro e cartuccia

MESSA IN FUNZIONE E UTILIZZO

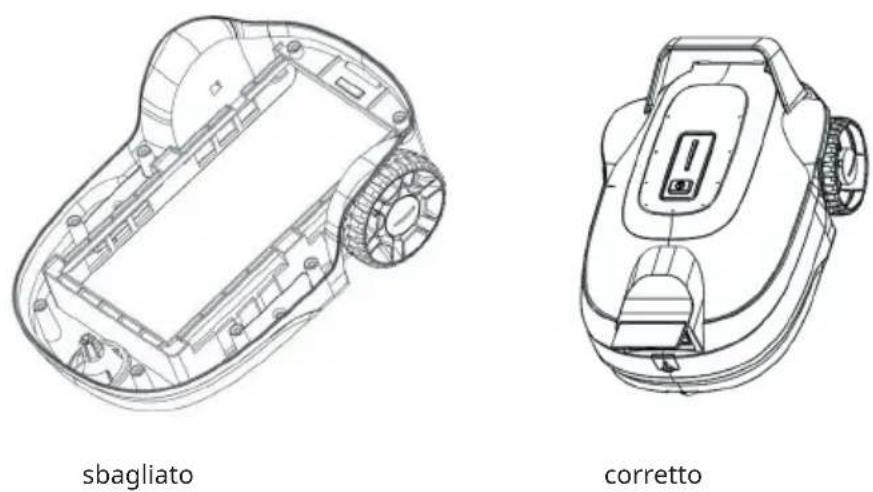

Misure di sicurezza

Tenere con la mano l'impugnatura del dispositivo e metterlo nella piscina a un'inclinazione di 45 gradi, in modo da evitare che si ribalti.

Non appena il dispositivo si trova al bordo, toglierlo dalla piscina. Evitare di ridurre la vita utile del dispositivo lasciandolo sempre nell'acqua.

Dopo l'uso, pulire il filtro, le ruote e gli altri componenti. Rimuovere foglie, depositi e sabbia.

GUIDA RAPIDA

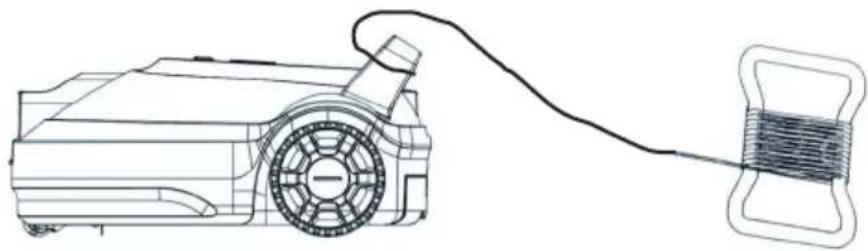

a. Installazione del cavo galleggiante

1. Regolare la lunghezza del cavo di traino in base alla profondità della piscina.
2. Legare saldamente il cavo nella posizione mostrata in immagine.

1. Caricare la batteria con l'adattatore in dotazione prima di utilizzare il dispositivo per la prima volta. Pulire l'ingresso di carica prima di caricare il dispositivo.

- Quando la luce bianca lampeggia rapidamente, significa che la batteria è in carica.

- La carica è conclusa quando la spia di controllo si spegne.

Indicazioni luminose Fase operativa
La luce bianca resta sempre accesa Standby, premere il tasto di accensione
La luce blu resta sempre accesa Modalità operativa
La luce rossa resta sempre accesa Livello della batteria basso
Luce bianca lampeggiante In carica

1. Messa in funzione

Quando si preme il tasto di accensione, la luce si accende e viene emesso un segnale acustico. Il dispositivo è acceso e può essere posizionato nell'acqua. Per fare in modo che il dispositivo scenda delicatamente sul fondo, il robot inizia a funzionare dopo circa 20 secondi e la spia di controllo si illumina di blu. Se il dispositivo non viene messo nell'acqua dopo aver premuto il tasto, si spegne automaticamente dopo 5 minuti. Se si desidera riavviare il robot, premere di nuovo il tasto per accenderlo.

Funzione dell'uscita dell'acqua

Sul dispositivo sono presenti due uscite. Quando il dispositivo viene utilizzato in modalità normale, si apre un'uscita e l'altra resta chiusa. L'acqua scorre dall'uscita aperta e spinge in avanti il dispositivo.

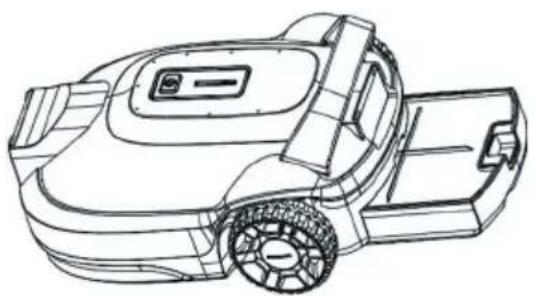

PULIZIA DEL FILTRO

1. Estrarre il cassetto sul lato posteriore del dispositivo
2. Togliere il filtro
3. Pulire il filtro
4. Riposizionare il cassetto

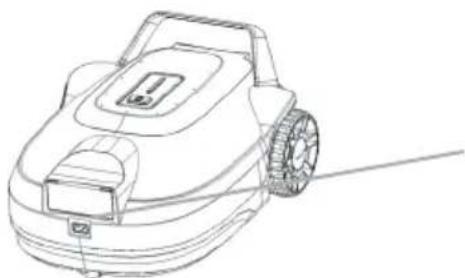

1. Pulire il perno di carica con un panno o un cotton fioc prima di collegarlo all'adattatore in dotazione, in modo da garantire longevità al dispositivo.
2. Il materiale del perno di carica è acciaio inox 316.
3. Anche se il dispositivo non viene utilizzato dopo l'estate, dovrebbe essere caricato ogni mese.

Connessione di carica

RICERCA E CORREZIONE DEGLI ERRORI

F1. Che colore ha la spia di controllo quando il dispositivo è in funzione?

1. La spia di controllo illuminata di blu indica che il dispositivo si avvia normalmente.
2. La spia di controllo blu resta accesa durante il funzionamento e indica che il dispositivo è in modalità operativa normale.
3. La spia rossa si accende quando il livello di carica della batteria è basso. Caricare il dispositivo.

F2. Perché il dispositivo non reagisce dopo l'accensione e come si risolve questo problema?

1. Controllare prima dell'utilizzo se la batteria è completamente scarica.
2. Se non è possibile accendere il dispositivo dopo aver collegato il caricatore o dopo la carica completa.

Se dopo la sostituzione della batteria non è possibile accenderlo, rivolgersi al servizio di assistenza ai clienti per risolvere il problema.

F3. Dopo aver premuto il tasto di accensione, la luce bianca si illumina ma non è possibile attivare il dispositivo dopo averlo posizionato nella piscina e aver atteso più di 20 secondi.

1. Arrestare il dispositivo e controllare se è bloccato da corpi estranei.
2. Se questa soluzione non funziona, rivolgersi al servizio di assistenza ai clienti per sostituire gli accessori.

F4. Che colore ha la spia luminosa quando il dispositivo è in carica?

Durante la carica ci sono due indicazioni di stato sulla spia di controllo.

La luce bianca lampeggiante indica che il dispositivo è in carica e la luce bianca spenta indica che è completamente carico.

F5. Cosa si può fare se il dispositivo è lento e la capacità aspirante è ridotta?

1. Controllare se ci sono corpi estranei nel dispositivo che bloccano l'uscita dell'acqua e se il filtro è molto sporco.
2. Si consiglia di pulire manualmente il filtro e di utilizzare poi il dispositivo per la manutenzione quotidiana.
3. Si consiglia di pulire il filtro fine ogni volta prima e dopo l'uso del dispositivo.
4. Si consiglia di caricare il dispositivo dopo ogni uso.

F6. Perché il dispositivo resta fermo e la luce si spegne quando viene utilizzato nella piscina?

Questo significa che il dispositivo è andato in tilt. Togliere il dispositivo dalla piscina e pulirlo a fondo. Caricarlo poi per 10 minuti prima di accenderlo.

F7. Il dispositivo diventa più lento o si muove avanti e indietro dopo essere stato utilizzato per un certo tempo in una piscina sporca.

Pulire il filtro e la cartuccia. Non si tratta di un errore o di un malfunzionamento del dispositivo.

DATI TECNICI

Modello 10046137
Potenza nominale: tensione 10,8 V
Potenza 45 W
Potenza di ingresso della carica 100-240	V 50/60 Hz
Potenza di uscita della carica 24 V/1 A
Tempo di caricamento 3,5-4 ore
Capacità della batteria 5000 mAh
Capacità della batteria 250 μm
Impermeabilità IPX8
Temperatura dell'acqua della piscina consigliata	10 C°-35 °C
Valore PH dell'acqua della piscina consigliato	7,0-7,4
Profondità massima dell'acqua 2,5 m
Temperatura ambiente durante la carica	5 °C-35 °C
Temperatura di stoccaggio -20-45 °C, RH<75 %
Dimensioni 38 x 29 x 15,5 cm
Peso 3,4 kg
Durata operativa 90 minuti

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amminutiistrazione locale o il servizio di smaltimento dei rifiuti.

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstrasse 16, 10179 Berlino, Germania.
