Tipo di prodotto	Corrimano per scala
Modello	SSH-1S-120-3
Marca	Vevor
Lunghezza del corrimano	1200 mm
Numero di traverse	3 pezzi
Materiale	Metallo (acciaio)
Contenuto della confezione	Corrimano, 2 colonne, 2 teste di colonna, 4 viti M6*14, 6 bulloni di espansione, 2 coperture decorative, 6 set di montaggio per traverse, 3 traverse, 2 dadi, chiave, chiavi esagonali 3/4/5, trapano B
Istruzioni di montaggio	Sì, incluse in 8 passaggi dettagliati
Strumenti necessari	Trapano, chiavi esagonali (3,4,5 mm), chiave
Installazione consigliata	Da 2 persone per maggiore sicurezza
Capacità di carico	Non specificata, non sovraccaricare
Sicurezza	Leggere attentamente le istruzioni; assicurarsi di un'installazione solida; non usare come giocattolo; tenere i bambini lontani
Manutenzione e pulizia	Pulire regolarmente con un panno morbido; verificare periodicamente il serraggio di viti e bulloni
Pezzi di ricambio disponibili	Viti, bulloni di espansione, traverse, coperture decorative, colonne
Riparabilità	Possibile grazie all'elenco dei pezzi fornito; smontaggio seguendo i passaggi inversi
Utilizzo previsto	Scale interne o esterne (installazione a muro)
Precauzioni di montaggio	Indossare occhiali e guanti di sicurezza; area pulita e ben illuminata; non montare sotto l'influenza di sostanze
Produttore	Shanghaimuxinmuyeyouxiangongsi
Importatore Australia	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importatore Stati Uniti	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Importatore Regno Unito	YH CONSULTING LIMITED
Varianti del modello	Disponibile in lunghezze da 800 a 1800 mm e con da 0 a 5 traverse

Domande frequenti - SSH-1S-120-3 Vevor

Come installare il corrimano SSH-1S-120-3?

Segui gli 8 passaggi del manuale: installa le coperture decorative, fissa le teste di colonna, assembla le traverse, posiziona il corrimano sulla scala, segna e fora i fori, monta i bulloni di espansione, blocca le viti di regolazione e le viti principali. Si consiglia di essere in due persone.

Quali strumenti sono necessari per l'assemblaggio?

Avrai bisogno di un trapano, una chiave e chiavi esagonali da 3 mm, 4 mm e 5 mm. Tutti gli strumenti sono inclusi nella confezione tranne il trapano.

Questo corrimano è adatto a tutti i tipi di scale?

È progettato per scale diritte con installazione a muro. L'angolo e l'altezza possono essere regolati durante la marcatura dei fori. Verifica che la lunghezza di 1200 mm corrisponda alla tua scala.

Qual è il peso massimo supportato dal corrimano?

Il manuale non specifica un peso esatto. Indica di non sovraccaricare il corrimano per evitare lesioni. Usalo come appoggio leggero, non come attrezzatura di sollevamento.

Come mantenere il corrimano?

Puliscilo regolarmente con un panno morbido e acqua saponata. Verifica periodicamente il serraggio di viti e bulloni. Evita prodotti abrasivi che potrebbero graffiare la superficie.

Posso ordinare pezzi di ricambio?

Sì, il manuale elenca tutti i pezzi con i loro codici. Contatta il produttore o il rivenditore per ottenere viti, bulloni di espansione, traverse, coperture decorative, ecc.

Il corrimano è in garanzia?

Il manuale non menziona una garanzia specifica. Verifica le condizioni presso il tuo rivenditore Vevor. In generale, i prodotti Vevor hanno una garanzia limitata.

Come smontare il corrimano se necessario?

Segui i passaggi di montaggio in senso inverso: svita le viti, rimuovi i bulloni di espansione, smonta le traverse, poi le colonne. Riponi i pezzi con cura.

Quali precauzioni di sicurezza prendere?

Leggi tutte le istruzioni prima di iniziare. Indossa occhiali e guanti di sicurezza. Assicurati che il corrimano sia saldamente fissato. Non lasciare che i bambini giochino con esso. Non usarlo se sei stanco o sotto l'effetto di sostanze.

Questo corrimano è compatibile con altri modelli Vevor?

I modelli SSH-1S hanno lunghezze e numeri di traverse diversi. I pezzi di montaggio (viti, bulloni, ecc.) sono comuni, ma le lunghezze del corrimano e delle traverse sono specifiche. Verifica la compatibilità prima dell'acquisto.

MANUALE UTENTE SSH-1S-120-3 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

ATTENZIONE: leggere attentamente le istruzioni e le procedure per u utilizzo sicuro. La mancata osservanza di queste istruzioni può causare gravi lesioni.

AVVERTIMENTO:

1. Prima di utilizzare il corrimano, assicurarsi che sia installato saldar per evitare lesioni personali e incidenti.
2. Quando si utilizza il corrimano, non sovraccaricarlo per evitare lesici personali o incidenti.
3. Non disegnare, tagliare o utilizzare oggetti appuntiti sul corrimano p evitare danni.
4. Se è necessario smontare il corrimano, seguire la procedura invers smontarlo e riporlo correttamente.
5. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.

PRECAUZIONI DI MONTAGGIO

1. Eseguire il montaggio solo seguendo queste istruzioni. Un montaggi improprio può comportare pericoli.
2. Durante il montaggio, indossare occhiali di sicurezza approvati ANS guanti da lavoro resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Durante l'assemblea, tenere gli astanti lontani dall'area.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (medicinali.
6. Le capacità del prodotto si applicano solo ai prodotti correttamente completamente assemblati.
7. Per ulteriori informazioni sui componenti elencati nelle pagine segue fare riferimento allo schema di montaggio di questo manuale. Disimbal e separare tutti i componenti in un'area di lavoro pulita.
8. Per motivi di sicurezza, si consiglia di installare questo hardware persone.

CONSERVARE QUESTE ISTRUZIONI

NO.	Modello	Lunghezza del corrimand (mm)	Numero di barre trasversali (pz)
1	SSH-1S-80-2	800	2
2	SSH-1S-100-0	1000	0
3	SSH-1S-100-2		2
4	SSH-1S-120-2	1200	2
5	SSH-1S-120-3		3
6	SSH-1S-150-0	1500	0
7	SSH-1S-150-3		3
8	SSH-1S-150-5		5
9	SSH-1S-180-0	1800	0
10	SSH-1S-180-2		2

Foglio 1

Elenco delle parti
BENE.	Nome	Immagine	QUANTITÀ
			SSH-1S-80-2	SSH-1S-100-0	SSH-1S-100-2	SSH-1S-120-2	SSH-1S-120-3
UN	Corrimano		1	1	1	1	1
B	Colonna		2	2	2	2	2
C	Intestazione di colonna		2	2	2	2	2
D&E	Vite M6*14		4	4	4	4	4
F	Bullone di espansione		6	6	6	6	6
G	Rivestimentodecorativo		2	2	2	2	2
H&I &J	Barra trasversale montaggio accessori		4 set	0 set	4 set	4 set	6 set
K	Barra trasversale		2	0	2	2	3
L	Noce		2	2	2	2	2
M	Chiave		1	1	1	1	1
N	Chiave esagonale 3		1	1	1	1	1
O	Chiave esagonale 4		1	1	1	1	1
P	Chiave esagonale 5		1	1	1	1	1
Q	Trapano B		1	1	1	1	1

Foglio 2

Elenco delle parti
NO.	Nome	Immagine	QUANTITÀ
			SSH-1S-150-0	SSH-1S-150-3	SSH-1S-150-5	SSH-1S-180-0	SSH-1S-180-2
UN	Corrimano		1	1	1	1	1
B	Colonna		2	2	2	2	2
C	Intestazione di colonna		2	2	2	2	2
D&E	Vite M6*14		4	4	4	4	4
F	Bullone di espansione		8	8	8	8	8
G	Rivestimento o decorativo		2	2	2	2	2
H&I&J	Barra trasversale montaggio accessori		0 set	6 set	10 set	0 set	4 set
K	Barra trasversale		0	3	5	0	2
L	Noce		2	2	2	2	2
M	Chiave		1	1	1	1	1
N	Chiave esagonale 3		1	1	1	1	1
O	Chiave esagonale 4		1	1	1	1	1
P	Chiave esagonale 5		1	1	1	1	1
Q	Trapano B		1	1	1	1	1

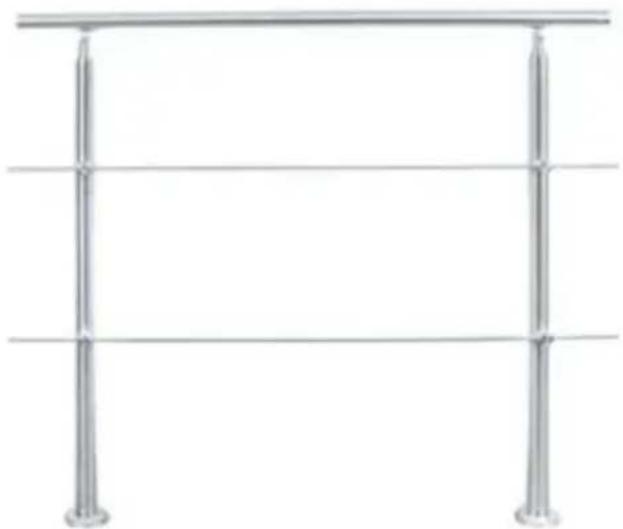

Assemblaggio del prodotto

FASE 1: Inserire Rivestimento decorativo .		PASSAGGIO 2: Bloccare la testa della colonna saldamente e installare il corrimano .
`PASSO 3: Posizionare il corrimano sulle scale.	FASE 4: Segnare la posizione di installazione e praticare i fori.
FASE 5: Montaggio del bullo di espansione.	FASE 6: Bloccare le viti.

- Se il prodotto è dotato di barre trasversali, installarle seguendo stessa procedura utilizzata per l'installazione di SSH-1S-100-2.

FASE 1: Inserire Rivestimento decorativo .	PASSAGGIO 2: Bloccare la testa o colonna saldamente e installare il corrimano
FASE 3: Assemblare il gruppo della barra trasversale.	FASE 4: Posizionare il corrimano s scale.
FASE 5: Segnare la posizione installazione e praticare i fori.	FASE 6: Montaggio del bullone espansione.
FASE 7: Serrare saldamente le di fissaggio.	FASE 8: Bloccare le viti.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
