MANUALE UTENTE SSH-1S-150-5 Vevor
Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.
ISTRUZIONI DI SICUREZZA
ATTENZIONE: leggere attentamente le istruzioni e le procedure per u utilizzo sicuro. La mancata osservanza di queste istruzioni può causare gravi lesioni.
AVVERTIMENTO:
- Prima di utilizzare il corrimano, assicurarsi che sia installato saldar per evitare lesioni personali e incidenti.
- Quando si utilizza il corrimano, non sovraccaricarlo per evitare lesici personali o incidenti.
- Non disegnare, tagliare o utilizzare oggetti appuntiti sul corrimano p evitare danni.
- Se è necessario smontare il corrimano, seguire la procedura invers smontarlo e riporlo correttamente.
- Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.
PRECAUZIONI DI MONTAGGIO
- Eseguire il montaggio solo seguendo queste istruzioni. Un montaggi improprio può comportare pericoli.
- Durante il montaggio, indossare occhiali di sicurezza approvati ANS guanti da lavoro resistenti.
- Mantenere l'area di assemblaggio pulita e ben illuminata .
- Durante l'assemblea, tenere gli astanti lontani dall'area.
- Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (medicinali.
- Le capacità del prodotto si applicano solo ai prodotti correttamente completamente assemblati.
- Per ulteriori informazioni sui componenti elencati nelle pagine segue fare riferimento allo schema di montaggio di questo manuale. Disimbal e separare tutti i componenti in un'area di lavoro pulita.
- Per motivi di sicurezza, si consiglia di installare questo hardware persone.
CONSERVARE QUESTE ISTRUZIONI
| NO. | Modello | Lunghezza del corrimand (mm) | Numero di barre trasversali (pz) |
| 1 | SSH-1S-80-2 | 800 | 2 |
| 2 | SSH-1S-100-0 | 1000 | 0 |
| 3 | SSH-1S-100-2 | 2 | |
| 4 | SSH-1S-120-2 | 1200 | 2 |
| 5 | SSH-1S-120-3 | 3 | |
| 6 | SSH-1S-150-0 | 1500 | 0 |
| 7 | SSH-1S-150-3 | 3 | |
| 8 | SSH-1S-150-5 | 5 | |
| 9 | SSH-1S-180-0 | 1800 | 0 |
| 10 | SSH-1S-180-2 | 2 |
Foglio 1
| Elenco delle parti | |||||||
| BENE. | Nome | Immagine | QUANTITÀ | ||||
| SSH-1S-80-2 | SSH-1S-100-0 | SSH-1S-100-2 | SSH-1S-120-2 | SSH-1S-120-3 | |||
| UN | Corrimano |  | 1 | 1 | 1 | 1 | 1 |
| B | Colonna |  | 2 | 2 | 2 | 2 | 2 |
| C | Intestazione di colonna |  | 2 | 2 | 2 | 2 | 2 |
| D&E | Vite M6*14 |  | 4 | 4 | 4 | 4 | 4 |
| F | Bullone di espansione |  | 6 | 6 | 6 | 6 | 6 |
| G | Rivestimentodecorativo |  | 2 | 2 | 2 | 2 | 2 |
| H&I &J | Barra trasversale montaggio accessori |  | 4 set | 0 set | 4 set | 4 set | 6 set |
| K | Barra trasversale |  | 2 | 0 | 2 | 2 | 3 |
| L | Noce |  | 2 | 2 | 2 | 2 | 2 |
| M | Chiave |  | 1 | 1 | 1 | 1 | 1 |
| N | Chiave esagonale 3 |  | 1 | 1 | 1 | 1 | 1 |
| O | Chiave esagonale 4 |  | 1 | 1 | 1 | 1 | 1 |
| P | Chiave esagonale 5 |  | 1 | 1 | 1 | 1 | 1 |
| Q | Trapano B |  | 1 | 1 | 1 | 1 | 1 |
Foglio 2
| Elenco delle parti | |||||||
| NO. | Nome | Immagine | QUANTITÀ | ||||
| SSH-1S-150-0 | SSH-1S-150-3 | SSH-1S-150-5 | SSH-1S-180-0 | SSH-1S-180-2 | |||
| UN | Corrimano |  | 1 | 1 | 1 | 1 | 1 |
| B | Colonna |  | 2 | 2 | 2 | 2 | 2 |
| C | Intestazione di colonna |  | 2 | 2 | 2 | 2 | 2 |
| D&E | Vite M6*14 |  | 4 | 4 | 4 | 4 | 4 |
| F | Bullone di espansione |  | 8 | 8 | 8 | 8 | 8 |
| G | Rivestimento o decorativo |  | 2 | 2 | 2 | 2 | 2 |
| H&I&J | Barra trasversale montaggio accessori |  | 0 set | 6 set | 10 set | 0 set | 4 set |
| K | Barra trasversale |  | 0 | 3 | 5 | 0 | 2 |
| L | Noce |  | 2 | 2 | 2 | 2 | 2 |
| M | Chiave |  | 1 | 1 | 1 | 1 | 1 |
| N | Chiave esagonale 3 |  | 1 | 1 | 1 | 1 | 1 |
| O | Chiave esagonale 4 |  | 1 | 1 | 1 | 1 | 1 |
| P | Chiave esagonale 5 |  | 1 | 1 | 1 | 1 | 1 |
| Q | Trapano B |  | 1 | 1 | 1 | 1 | 1 |

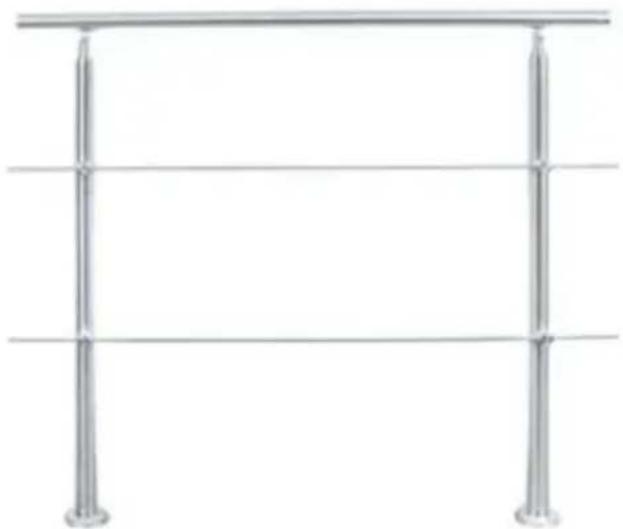

Assemblaggio del prodotto
 |  | |
| FASE 1: Inserire Rivestimento decorativo . | PASSAGGIO 2: Bloccare la testa della colonna saldamente e installare il corrimano . | |
 |  | |
| `PASSO 3: Posizionare il corrimano sulle scale. | FASE 4: Segnare la posizione di installazione e praticare i fori. | |
 |  | |
| FASE 5: Montaggio del bullo di espansione. | FASE 6: Bloccare le viti. | |
- Se il prodotto è dotato di barre trasversali, installarle seguendo stessa procedura utilizzata per l'installazione di SSH-1S-100-2.
 |  |
| FASE 1: Inserire Rivestimento decorativo . | PASSAGGIO 2: Bloccare la testa o colonna saldamente e installare il corrimano |
 |  |
| FASE 3: Assemblare il gruppo della barra trasversale. | FASE 4: Posizionare il corrimano s scale. |
| FASE 5: Segnare la posizione installazione e praticare i fori. | FASE 6: Montaggio del bullone espansione. |
 |  |
| FASE 7: Serrare saldamente le di fissaggio. | FASE 8: Bloccare le viti. |
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
