Produkttyp	Treppenhandlauf
Modell	SSH-1S-120-3
Marke	Vevor
Länge des Handlaufs	1200 mm
Anzahl der Querstangen	3 Stück
Material	Metall (Stahl)
Lieferumfang	Handlauf, 2 Säulen, 2 Säulenköpfe, 4 Schrauben M6*14, 6 Expansionsbolzen, 2 Zierabdeckungen, 6 Montagesätze für Querstangen, 3 Querstangen, 2 Muttern, Schlüssel, Inbusschlüssel 3/4/5, Bohrmaschine B
Montageanleitung	Ja, in 8 detaillierten Schritten enthalten
Benötigte Werkzeuge	Bohrmaschine, Inbusschlüssel (3,4,5 mm), Schraubenschlüssel
Empfohlene Installation	Durch 2 Personen aus Sicherheitsgründen
Tragfähigkeit	Nicht angegeben, nicht überlasten
Sicherheit	Anleitung sorgfältig lesen; auf feste Installation achten; nicht als Spielzeug verwenden; Kinder fernhalten
Pflege und Reinigung	Regelmäßig mit einem weichen Tuch reinigen; regelmäßig die Festigkeit der Schrauben und Bolzen überprüfen
Ersatzteile verfügbar	Schrauben, Expansionsbolzen, Querstangen, Zierabdeckungen, Säulen
Reparierbarkeit	Möglich dank beiliegender Teileliste; Demontage in umgekehrter Reihenfolge der Schritte
Vorgesehene Verwendung	Innen- oder Außentreppen (Wandmontage)
Montagehinweise	Sicherheitsbrille und Handschuhe tragen; sauberer und gut beleuchteter Bereich; nicht unter Einfluss von Substanzen montieren
Hersteller	Shanghaimuxinmuyeyouxiangongsi
Importeur Australien	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importeur USA	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Importeur Großbritannien	YH CONSULTING LIMITED
Modellvarianten	Erhältlich in Längen von 800 bis 1800 mm und mit 0 bis 5 Querstangen

Häufig gestellte Fragen - SSH-1S-120-3 Vevor

Wie installiere ich den Handlauf SSH-1S-120-3?

Befolgen Sie die 8 Schritte der Anleitung: Installieren Sie die Zierabdeckungen, befestigen Sie die Säulenköpfe, montieren Sie die Querstangen, positionieren Sie die Rampe an der Treppe, markieren und bohren Sie die Löcher, montieren Sie die Expansionsbolzen, verriegeln Sie die Stellschrauben und die Hauptschrauben. Es wird empfohlen, zu zweit zu arbeiten.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Bohrmaschine, einen Schraubenschlüssel und Inbusschlüssel von 3 mm, 4 mm und 5 mm. Alle Werkzeuge sind im Lieferumfang enthalten, außer der Bohrmaschine.

Ist dieser Handlauf für alle Treppentypen geeignet?

Er ist für gerade Treppen mit Wandmontage konzipiert. Winkel und Höhe können beim Markieren der Löcher angepasst werden. Überprüfen Sie, ob die Länge von 1200 mm zu Ihrer Treppe passt.

Was ist das maximale Gewicht, das der Handlauf tragen kann?

Das Handbuch gibt kein genaues Gewicht an. Es weist darauf hin, den Handlauf nicht zu überlasten, um Verletzungen zu vermeiden. Verwenden Sie ihn als leichte Stütze, nicht als Hebeausrüstung.

Wie pflege ich den Handlauf?

Reinigen Sie regelmäßig mit einem weichen Tuch und Seifenwasser. Überprüfen Sie regelmäßig die Festigkeit der Schrauben und Bolzen. Vermeiden Sie scheuernde Mittel, die die Oberfläche zerkratzen könnten.

Kann ich Ersatzteile bestellen?

Ja, das Handbuch listet alle Teile mit ihren Referenzen auf. Kontaktieren Sie den Hersteller oder Händler, um Schrauben, Expansionsbolzen, Querstangen, Zierabdeckungen usw. zu erhalten.

Hat der Handlauf eine Garantie?

Das Handbuch erwähnt keine spezifische Garantie. Prüfen Sie die Bedingungen bei Ihrem Vevor-Händler. Im Allgemeinen haben Vevor-Produkte eine eingeschränkte Garantie.

Wie demontiere ich den Handlauf bei Bedarf?

Folgen Sie den Montageschritten in umgekehrter Reihenfolge: Schrauben lösen, Expansionsbolzen entfernen, Querstangen demontieren, dann die Säulen. Bewahren Sie die Teile sorgfältig auf.

Welche Sicherheitsvorkehrungen sind zu treffen?

Lesen Sie alle Anweisungen vor Beginn. Tragen Sie eine Sicherheitsbrille und Handschuhe. Stellen Sie sicher, dass der Handlauf fest montiert ist. Lassen Sie Kinder nicht damit spielen. Benutzen Sie ihn nicht, wenn Sie müde oder unter Einfluss von Substanzen sind.

Ist dieser Handlauf mit anderen Vevor-Modellen kompatibel?

Die Modelle SSH-1S haben unterschiedliche Längen und Anzahlen von Querstangen. Die Montageteile (Schrauben, Bolzen usw.) sind gemeinsam, aber die Längen von Handlauf und Querstangen sind spezifisch. Überprüfen Sie vor dem Kauf die Kompatibilität.

BEDIENUNGSANLEITUNG SSH-1S-120-3 Vevor

( PS: Die Anzahl der Querbalken : 0, 2, 3, 5. )

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updated informieren.

SICHERHEITSANWEISUNGEN

VORSICHT: Lesen Sie die Anweisungen und Verfahren für einen sich Betrieb sorgfältig durch. Andernfalls kann es zu schweren Verletzungen kommen.

!RNUNG:

1. Stellen Sie vor der Verwendung des Handlaufs sicher, dass der Handlauf sicher installiert ist, um Verletzungen und Unfälle zu vermeide
2. Überlasten Sie den Handlauf bei der Verwendung nicht, um Verletzungen oder Unfälle zu vermeiden.
3. Um Schäden zu vermeiden, dürfen Sie nicht am Handlauf zeichnen schneiden oder scharfe Gegenstände verwenden.
4. Wenn Sie den Handlauf zerlegen müssen, führen Sie die Schritte umgekehrter Reihenfolge aus, um ihn ordnungsgemäß zu zerlegen und lagern.
5. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.

VORSICHTSMAßNAHMEN BEI DER MONTAGE

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen Sie sie.
8. Aus Sicherheitsgründen wird empfohlen, diese Hardware von zwei Personen installieren zu lassen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

NEIN.	Modell	Länge des Handlaufs (mm)	Anzahl der Querstangen (Stück)
1	SSH-1S-80-2	800	2
2	SSH-1S-100-0	1000	0
3	SSH-1S-100-2		2
4	SSH-1S-120-2	1200	2
5	SSH-1S-120-3		3
6	SSH-1S-150-0	1500	0
7	SSH-1S-150-3		3
8	SSH-1S-150-5		5
9	SSH-1S-180-0	1800	0
10	SSH-1S-180-2		2

Blatt 1

Teileliste
Als o.	Name	Bild	MENGE.
			SSH-1 Sekunden-80-2	SSH-1 Sekunden-100-0	SSH-1 Sekunden-100-2	SSH-1 Sekunden-120-2	SSH-1 Sekunden-120-3
A	Handlauf		1	1	1	1	1
B	Spalte		2	2	2	2	2
C	Spaltenkopf		2	2	2	2	2
D&E	Schraube M6*14		4	4	4	4	4
F	Spreizbolze n		6	6	6	6	6
G	Dekorative Abdeckung		2	2	2	2	2
H&I &J	Querstrebe Montage Zubehör		4 Sätze	0 Sätze	4 Sätze	4 Sätze	6 Sätze
K	Querstrebe		2	0	2	2	3
L	Nuss		2	2	2	2	2
M	Schlüssel		1	1	1	1	1
N	Sechskantschlüssel 3		1	1	1	1	1
O	Sechskantschlüssel 4		1	1	1	1	1
P	Sechskantschlüssel 5		1	1	1	1	1
Q	Bohrer B es		1	1	1	1	1

Blatt 2

Teileliste
NE IN.	Name	Bild	MENGE.
			SSH-1 Sekunden-150-0	SSH-1 Sekunden-150-3	SSH-1 Sekunden-150-5	SSH-1 Sekunden-180-0	SSH-1 Sekunden-180
							-2
A	Handlauf		1	1	1	1	1
B	Spalte		2	2	2	2	2
C	Spaltenkopf		2	2	2	2	2
D&E	Schraube M6*14		4	4	4	4	4
F	Spreizbolze n		8	8	8	8	8
G	Dekorative Abdeckung		2	2	2	2	2
H&I&J	Querstrebe Montage Zubehör		0 Sätze	6 Sätze	10 Sätze	0 Sätze	4 Sätze
K	Querstrebe		0	3	5	0	2
L	Nuss		2	2	2	2	2
M	Schlüssel		1	1	1	1	1
N	Sechskantschlüssel 3		1	1	1	1	1
O	Sechskantschlüssel 4		1	1	1	1	1
P	Sechskantschlüssel 5		1	1	1	1	1
Q	Bohrer B es		1	1	1	1	1

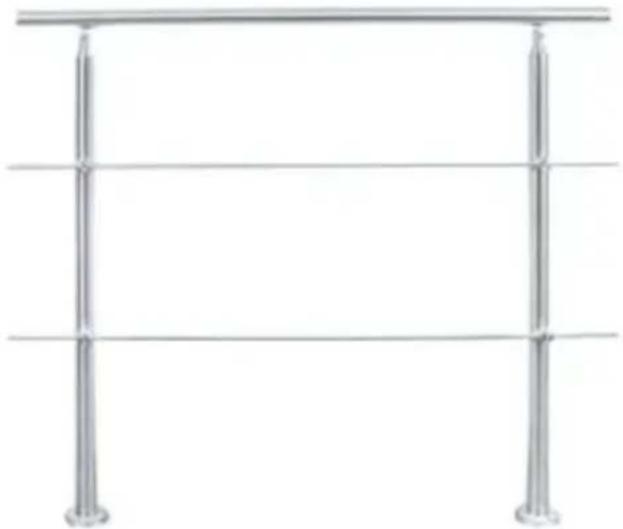

Produktmontage

SCHRITT 1: Einsetzen Dekorativ Abdeckung .		SCHRITT 2: Verriegeln Sie d Säulenkopf fest und montieren Sie den Handlauf .
`SCHRITT 3: Bringen Sie de Handlauf an der Treppe an.	SCHRITT 4: Markieren Sie den Installationsort und bohren Sie Löc
SCHRITT 5: Dehnschraube montieren.	SCHRITT 6: Schrauben festziehen.

- Wenn das Produkt über Querstreben verfügt, installieren Sie diese auf die gleiche Weise wie bei der Installation von SSH-1S-100-2.

SCHRITT 1: Einsetzen Dekorativ Abdeckung .	SCHRITT 2: Verriegeln Sie den Säulenkopf fest und montieren Sie den Handla
SCHRITT 3: Bauen Sie die Querstangenbaugruppezusammen.	SCHRITT 4: Bringen Sie den Hand an der Treppe an.
SCHRITT 5: Markieren Sie den Installationsort und bohren Sie Löcher.	SCHRITT 6: Dehnschraube montieren.
SCHRITT 7: Ziehen Sie die Stellschrauben fest an.	SCHRITT 8: Schrauben festziehen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
