MANUALE UTENTE Barolo 12 Uno Klarstein

Frigorifero per vino

10041205 10041206 10041207

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 78

Installazione 81

Descrizione del dispositivo 82

Pannello di controllo e tasti funzione 85

Pulizia e manutenzione 86

Risoluzione dei problemi 87

Scheda informativa del prodotto 88

Scheda informativa del prodotto 90

Scheda informativa del prodotto 92

Avviso di smaltimento 94

Produttore e importatore (UK) 94

DATI TECNICI

Numero articolo 10041205 10041206 10041207
Nome Barolo 12 Uno		Barolo 14 SlimUno	Barolo 15 Uno
Capacità	12 Bottiglie(750 ml)	14 Bottiglie(750 ml)	15 Bottiglie(750 ml)
Alimentazione 220-240 V ~ 50 Hz

AVVERTENZE DI SICUREZZA

• Prima dell'utilizzo, controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella del dispositivo.
• I bambini a partire da 8 anni e gli utenti dalle limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se precedentemente istruiti da una persona responsabile per loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e se ne comprendono i rischi associati.
  • Assicurarsi che le aperture di ventilazione siano libere e pulirle regolarmente.
  • Non utilizzare dispositivi meccanici per velocizzare lo sbrinamento.
  • Non posizionare dispositivi elettrici nel dispositivo, come ad esempio gelatiere.
  • Assicurarsi di non danneggiare il circuito del refrigerante.
• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti dal produttore, da un'azienda tecnica autorizzata o da una persona con qualifica equivalente.
• Controllare regolarmente il cavo di alimentazione per eventuali danni. Non utilizzare il dispositivo con cavo di alimentazione danneggiato.
  • Non toccare dispositivo, spina e cavo di alimentazione con le mani bagnate.
• Se possibile, evitare l'utilizzo di prolunghe. Se fosse necessario, assicurarsi che il valore di ampere del dispositivo collegato non superi il valore di ampere massimo del cavo di alimentazione.
• Lasciare almeno 5 cm di spazio sui lati e 10 cm sul retro del dispositivo, in modo da garantire una sufficiente circolazione d'aria.
• Non mettere alimenti bollenti nel dispositivo. Lasciarli raffreddare prima a temperatura ambiente.
• Dopo aver inserito gli alimenti, chiudere lo sportello il più rapidamente possibile, per evitare la fuoriuscita del freddo.
• Posizionare il dispositivo su un fondo stabile e piano. Non posizionarlo su un fondo morbido, come ad es. tappeti.
  • Non poggiare oggetti sopra al dispositivo.
  • Non conservare nel dispositivo sostanze infiammabili o esplosive.
  • Non utilizzare il dispositivo all'aperto.
  • Non tirare il cavo per staccare la spina, ma impugnare saldamente la spina stessa.
  • Assicurarsi che il cavo di alimentazione non entri in contatto con superfici bollenti.
• Collegare il dispositivo solo a prese elettriche dotate di messa a terra.
• Non collegare il dispositivo a prese elettriche con collegati altri elettrodomestici da cucina.
• Se il frigorifero si spegne, c'è un blackout o viene spento, attendere 5 minuti prima di riaccenderlo, questo per evitare un danno al compressore.

Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale con elevata sostenibilità ecologica, ma infiammabile. Sebbene sia infiammabile, non è dannoso per l'ozono e non incrementa l'effetto serra. L'utilizzo di questo refrigerante comporta una rumorosità del dispositivo leggermente maggiore. Oltre al rumore del compressore, è possibile sentire anche il flusso del refrigerante. Questo è inevitabile e non ha effetti negativi sulle prestazioni del dispositivo. Fare attenzione durante il trasporto, in modo da non danneggiare il circuito refrigerante. Perdite di refrigerante possono causare irritazioni agli occhi.

Indicazioni particolari

• Bambini tra i 3 e gli 8 anni possono mettere alimenti nel frigorifero e toglierli.
• Durante il posizionamento del dispositivo, assicurarsi di non schiacciare o danneggiare il cavo di alimentazione.
• Assicurarsi che non ci siano ciabatte multipresa o alimentatori sul retro del dispositivo.

Per evitare la contaminazione di alimenti, seguire queste indicazioni:

- Se lo sportello resta aperto a lungo, si verifica un significativo aumento della temperatura nei vani del dispositivo.

ATTENZIONE:

Durante l'utilizzo, la manutenzione e lo smaltimento del dispositivo, fare attenzione al simbolo a sinistra, che si trova sul retro o sul compressore del dispositivo. Questo simbolo avverte della possibilità di eventuali incendi. Nei condotti del refrigerante e nel compressore si trovano sostanze infiammabili. Tenere il dispositivo lontano da fonti di calore durante utilizzo, manutenzione e smaltimento.

Indicazioni sul corretto utilizzo

• Questo dispositivo è progettato esclusivamente per la conservazione di vini.
• Questo dispositivo non è progettato per l'utilizzo da incasso, se non espressamente indicato nel manuale.
• Questo dispositivo non è adatto al congelamento di alimenti.
• I ripiani sono stati posizionati in modo da permettere il più efficiente utilizzo energetico.

Nota: si consiglia di impostare la temperatura su 12 °C. Se la temperatura impostata è troppo alta, il vino può guastarsi, al contrario, se troppo bassa, il consumo di corrente si rivelerà molto elevato.

Indicazioni sui ripiani

• I ripiani sono stati posizionati in modo da permettere il più efficiente utilizzo energetico.
• Utilizzare solo i ripiani messi a disposizione dal produttore.
• Non bloccare mai i fori sui ripiani e non utilizzare tipologie di ripiani non approvate dal produttore, altrimenti potrebbero causare un cattivo raffreddamento o l'incremento dei consumi energetici.
• Consigliamo di posizionare i ripiani come indicato, in modo da utilizzare l'energia nel modo più efficiente.

Indicazioni sulla temperatura esterna

Installare questo dispositivo in un luogo dove la temperatura ambiente corrisponde alla classe climatica indicata sulla targhetta del dispositivo stesso.

SN	Bassa	Questo frigorifero è progettato per l'utilizzo a temperature ambientali pari a 10-32 °C.
N	Temperata	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 16-32 °C.
ST	Subtropicale	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 16-38 °C.
D	Tropicale	Questo frigorifero è progettato per l'utilizzo a temperature ambientali di 16-43 °C.

La temperatura ambiente influisce sulla temperatura interna del frigorifero. Per un funzionamento ottimale del frigorifero, consigliamo una temperatura ambientale di 23-25 °C.

INSTALLAZIONE

Operazioni preliminari

Lasciare in posizione il frigorifero per 24 ore prima di procedere all'utilizzo, affinché il liquido refrigerante possa distribuirsi omogeneamente nel circuito. Durante questa fase lasciare lo sportello aperto per fare sparire l'odore derivante dal processo produttivo.

Nota: tutti i modelli senza ventilazione frontale o prese d'aria sul lato anteriore non sono dispositivi adatti all'incasso e necessitano di posizionamento libero.

Luogo di posizionamento

Il luogo di posizionamento del dispositivo deve:

• essere in grado di sostenere il carico ed essere ben ventilato.
- trovarsi lontano da luce solare diretta e da fonti di calore
• essere relativamente asciuto, (no a bagni o lavanderie).
• avere un fondo piano.
• essere dotato di un collegamento elettrico standard.
• essere dotato di una presa elettrica con protezione da sovratensione.
- essere lontano da microonde, dato che le interferenze potrebbero influire negativamente sul dispositivo.

presentare una temperatura ambiente non troppo fredda e non troppo calda. Caldo e freddo possono influire negativamente sul funzionamento, rendendo impossibile il raggiungimento della temperatura interna desiderata.

Posizionamento

• Rimuovere tutto il materiale d'imballaggio dal frigorifero.
• Posizionare il frigorifero in modo che la spina sia sempre accessibile. Svolgere il cavo di alimentazione e posizionare il dispositivo nel luogo selezionato.
  Posizionarlo in modo che il compressore sia libero e non sia in contatto con altri oggetti o pareti.
• Pareggiare eventuali irregolarità del fondo prima di riempire il dispositivo.
  Utilizzare a tal fine i piedi d'appoggio regolabili. Ruotare i piedii posteriori completamente verso l'interno e pareggiare la pendenza con i piedi anteriori.

DESCRIZIONE DEL DISPOSITIVO

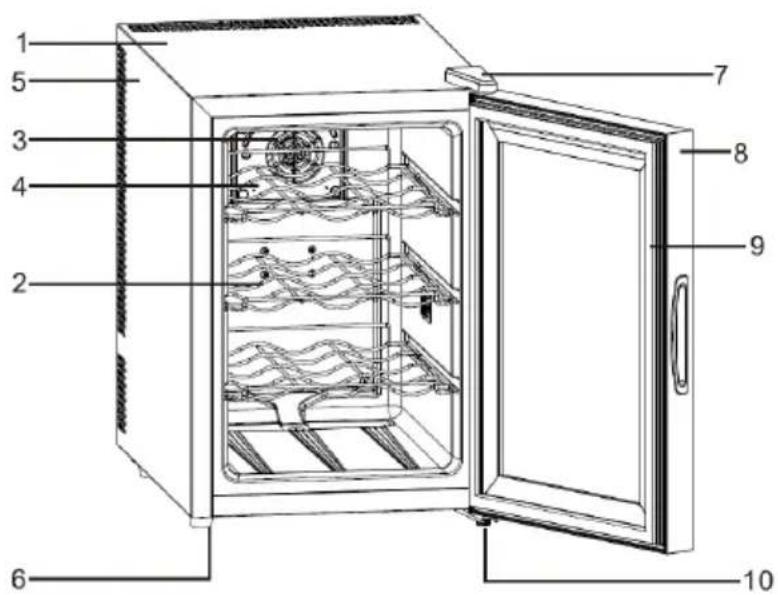

Modello 10041205 (Barolo 12 Uno)

1	Alloggiamento	6	Piedini livellamento
2	Ripiano	7	Sportello superiore con cerniera
3	Ventola	8	Sportello in vetro
4	Copri-ventola	9	Guarnizione
5	Fori di ventilazione	10	Cerniera inferiore

Posizionare il frigorifero in un luogo dove la temperatura ambiente è compresa tra 23-26 °C (72 -78 °F). Se la temperatura dovesse essere al di sopra o al di sotto delle temperature raccomandate, la prestazione del dispositivo potrebbe venire compromessa. Se si posiziona il dispositivo in luoghi estremamente freddi o caldi, la temperatura interna potrebbe oscillare. Quindi non si raggiungerebbero probabilmente i 10-18°C. La temperatura ambiente consigliata è di 14°C.

Intervallo di temperatura per l'unità di raffreddamento: 10-18 °C

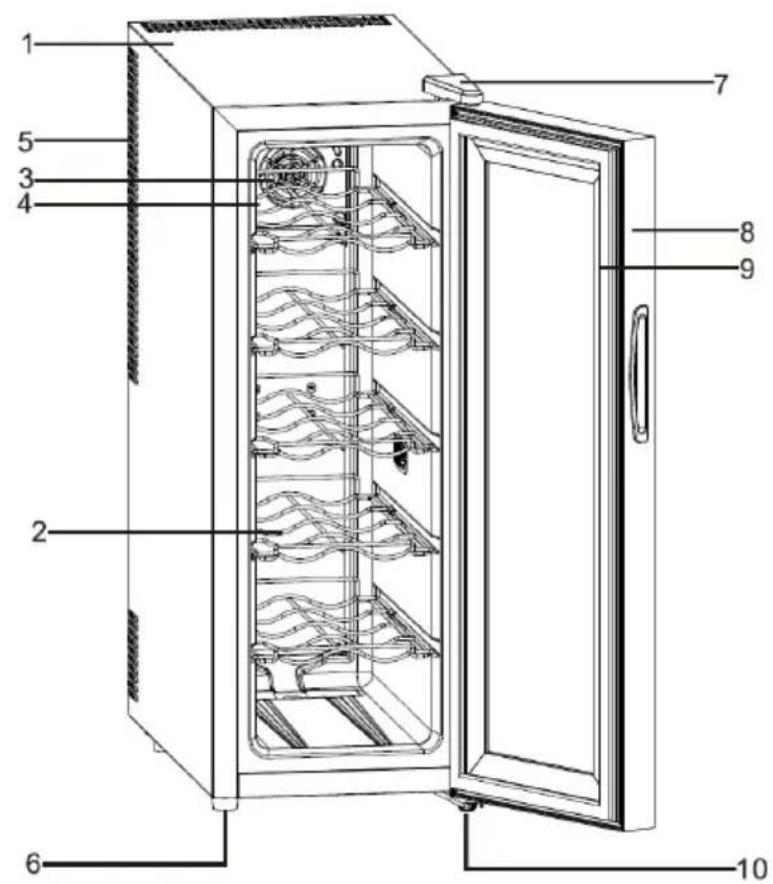

1	Alloggiamento	6	Piedini livellamento
2	Ripiano	7	Sportello superiore con cerniera
3	Ventola	8	Sportello in vetro
4	Copri-ventola	9	Guarnizione
5	Fori di ventilazione	10	Cerniera inferiore

Posizionare il frigorifero in un luogo dove la temperatura ambiente è compresa tra 23-26 °C (72 -78 °F). Se la temperatura dovesse essere al di sopra o al di sotto di tali valori, la prestazione del dispositivo potrebbe venire compromessa. Se si posiziona il dispositivo in luoghi estremamente freddi o caldi, la temperatura interna potrebbe oscillare. Quindi non si raggiungerebbero probabilmente gli 11-18°C. La temperatura ambiente consigliata è di 14°C.

Intervallo di temperatura per l'unità di raffreddamento: 11-18 °C

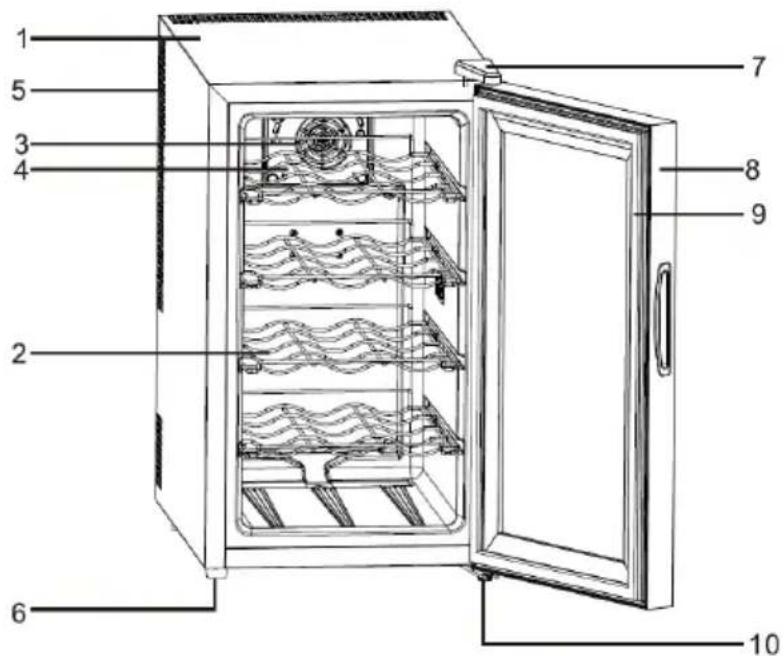

Modello 10041207 (Barolo 15 Uno)

1	Alloggiamento	6	Piedini livellamento
2	Ripiano	7	Sportello superiore con cerniera
3	Ventola	8	Sportello in vetro
4	Copri-ventola	9	Guarnizione
5	Fori di ventilazione	10	Cerniera inferiore

Posizionare il frigorifero in un luogo dove la temperatura ambiente è compresa tra 23-26 °C (72 -78 °F). Se la temperatura dovesse essere al di sopra o al di sotto delle temperature raccomandate, la prestazione del dispositivo potrebbe venire compromessa. Se si posiziona il dispositivo in luoghi estremamente freddi o caldi, la temperatura interna potrebbe oscillare. Quindi non si raggiungerebbero probabilmente gli 11-18°C. La temperatura ambiente consigliata è di 14°C.

Intervallo di temperatura per l'unità di raffreddamento: 11-18 °C

PANNELLO DI CONTROLLO E TASTI FUNZIONE

	Per accendere o spegnere l'illuminazione interna, premere il tasto 1. La luce si spegne automaticamente se lasciata accesa per 10 minuti. Premi di nuovo il pulsante e la luce si accende di nuovo. È possibile convertire la temperatura da Fahrenheit a Celsius premendo questo tasto per 2 secondi.
	Il frigorifero dispone di un blocco automatico del pannello di controllo, che viene azionato 20 secondi dopo l'ultimo tasto premuto. Tenere premuto il tasto per 2 secondi per sbloccare il pannello di controllo. Si sentirà un bip che indica che il pannello di controllo è ora attivo.Per accendere o spegnere l'illuminazione interna, premere il tasto 1. La luce si spegne automaticamente se lasciata accesa per 10 minuti. Premere di nuovo il pulsante per riaccendere la luce.
	È possibile regolare la temperatura come desiderato premendo il pulsante UP o DOWN sul pannello di controllo. La temperatura aumenta di 1°C premendo una volta il pulsante HIGH. La temperatura si riduce di 1°C premendo una volta il pulsante RUNTER.

Consiglio: Quando si utilizza il frigorifero per la prima volta o lo si riavvia dopo lunghi periodi di non utilizzo, può esserci una differenza di alcuni gradi tra la temperatura selezionata e quella indicata sul display LED. Questo è normale e dipende dalla durata del tempo di accensione. Tutto tornerà alla normalità dopo un paio d'ore di funzionamento.

PULIZIA E MANUTENZIONE

Pulire il dispositivo

• Spegnere il dispositivo e staccare la spina dalla presa.
• Togliere tutto il contenuto.
• Pulire l'interno con un panno inumidito con acqua calda e un po' di detersivo per piatti.
• Assicurarsi che la guarnizione di gomma sia pulita, in modo da mantenere inalterate le prestazioni del dispositivo.
• L'esterno del frigorifero deve essere pulito con un detergente delicato.
• Asciugare interno ed esterno con un panno morbido.
• La polvere e tutto ciò che blocca le aperture di scarico dell'aria possono ridurre la capacità di raffreddamento del dispositivo. Se necessario, aspirare le aperture di scarico dell'aria.

Messa fuori servizio in caso di assenza

• Spegnere il dispositivo. Staccare la spina.
• Togliere tutto il contenuto.
• Pulire il dispositivo.
• Lasciare lo sportello leggermente aperto per evitare la formazione di condensa, muffa o cattivi odori.

Cambiare il luogo di posizionamento

• Spegnere il dispositivo. Staccare la spina.
• Togliere tutto il contenuto.
  • Assicurare tutti gli oggetti non fissi con nastro adesivo.
  • Chiudere lo sportello e bloccarlo con nastro adesivo.

Consigli per il risparmio energetico

Il frigorifero per vini deve essere posizionato nella zona più fredda della stanza, lontano da dispositivo che generano calore, tubi del riscaldamento e luce del sole diretta. Durante l'accensione assicurarsi che lo sportello sia completamente chiuso.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa e soluzioni
Il dispositivo non funziona.	La spina non è collegata.
	Il dispositivo è spento.
	Il fusibile è saltato o guasto.
Il dispositivo non è sufficientemente freddo	Controllare la temperatura impostata.
	L'ambiente richiede un'impostazione più bassa.
	Lo sportello viene aperto con troppa frequenza.
	Lo sportello non è chiuso correttamente.
	La guarnizione dello sportello non tiene correttamente.
La luce non funziona.	La spina non è collegata.
	Il fusibile è saltato o guasto.
	La lampadina è guasta.
	L'interruttore della luce è in posizione "off".
Il dispositivo si spegne e riaccende di frequente.	La temperatura ambiente è più alta del solito.
	Ci sono molte bottiglie nel dispositivo.
	Lo sportello viene aperto con troppa frequenza.
	Lo sportello non è chiuso correttamente.
	La temperatura non è impostata correttamente.
	La guarnizione dello sportello non tiene correttamente.
Vibrazioni Controllare che il dispositivo sia in piano.
Il dispositivo è molto rumoroso.	Il refrigerante è in circolo. Rumori dovuti al flusso del refrigerante non sono indice di malfunzionamenti e sono del tutto normali.
	Dopo ogni ciclo di raffreddamento si sente un rumore gorgogliante, dato che il refrigerante si trova ancora in circolo.
	La contrazione e l'espansione delle pareti interne può causare schricchiolii.
	Il dispositivo non è in piano.
Lo sportello non si chiude correttamente.	Il dispositivo non è in piano.
	La direzione di apertura dello sportello è stata cambiata ma lo sportello non è stato installato correttamente.
	Guarnizione o magnete danneggiati.
	I ripiani sporgono eccessivamente.

SCHEDA INFORMATIVA DEL PRODOTTO

Informazioni secondo il regolamento (UE) N. 2019/2016

Nome o marchio commerciale del produttore: Klarstein
Indirizzo del produttore: Wallstraße 16, 10179 Berlino, Germania.
Numero articolo: 10041205
Tipo di apparecchio di refrigerazione:
Dispositivo silenzioso: si Struttura: posizionamento				libero
Cantinetta frigo per vini: no Altro apparecchio di		refrigerazione:		no
Parametri generali del prodotto:
Parametro Valore Parametro Valore
Dimensioni (mm)	Altezza 530		Volume complessivo(in dm ^3 o l)	37Larghezza 359
	Profondità 547
EEI		101	Classe di efficienza energetica	F
Rumore aereo (in dB(A) re 1 pW)		25	Classe di rumore aereo	A
Consumo annuo di energia (in kWh/a)		77	Classe climatica:	temperata
Temperatura ambiente minima (in °C), indicata per l'apparecchio di refrigerazione		16	Temperatura ambiente massi-ma (in °C), indicata per l'ap-parecchio di refrigerazione	32
Commutazione invernale		no

Parametri vano:
Tipo di vano		Parametri e valori vano
		Volume del vano (in dm3 o l)	Impostazione consigliata della temperatura per una conservazione ottimizzata degli alimenti (in °C) Queste impostazioni non devono essere in conflitto con le condizioni di conservazioni di cui all'allegato IV, tabella 3	Capacità di congelamento (in kg/24h)	Tipo di sbrinamento (sbrinamento automatico = A, sbrinamento manuale = M)
Vano alimenti si 37,0 17 - A
Vano di conservazione per vini	no	----
Vano cantinetta no ----
Vano per alimenti freschi no	----
Vano di raffreddamento no	----
Vano zero stelle o per il ghiaccio	no	----
Vano una stella no ----
Vano due stelle no ----
Vano tre stelle no ----
Vano quattro stelle no ----
Scomparto due stelle	no ----
Vano con temperatura variabile	----
Per compartimenti a 4 stelle
Congelamento rapido			no
Parametri della sorgente luminosa:
Tipo di sorgente luminosa			-
Classe di efficienza energetica			-
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, dove si trovano le informazioni di cui all'allegato II, punto 4, lettera a), del regola-mento (UE) 2019/2019 della Commissione: www.klarstein.it

SCHEDA INFORMATIVA DEL PRODOTTO

Informazioni secondo il regolamento (UE) N. 2019/2016

Nome o marchio commerciale del produttore: Klarstein
Indirizzo del produttore: Wallstraße 16, 10179 Berlino, Germania.
Numero articolo: 10041206
Tipo di apparecchio di refrigerazione:
Dispositivo silenzioso: si Struttura: posizionamento			libero
Cantinetta frigo per vini: no Altro apparecchio di		refrigerazione:	no
Parametri generali del prodotto:
Parametro Valore Parametro Valore
Dimensioni (mm)	Altezza 845		Volume complessivo(in dm3o l)	46Larghezza 273
	Profondità 547
EEI		130	Classe di efficienza energetica	G
Rumore aereo (in dB(A) re 1 pW)		26	Classe rumore aereo	A
Consumo annuo di energia (in kWh/a)		100	Classe climatica:	temperata
Temperatura ambiente minima (in °C), indicata per l'apparecchio di refrigerazione		16	Temperatura ambiente massima (in °C), indicata per l'apparecchio di refrigerazione	32
Commutazione invernale		no

Parametri vano:
Tipo di vano		Parametri e valori vano
		Volume del vano (in dm3 o l)	Impostazione consigliata della temperatura per una conservazione ottimizzata degli alimenti (in °C) Queste impostazioni non devono essere in conflitto con le condizioni di conservazioni di cui all'allegato IV, tabella 3	Capacità di congelamento (in kg/24h)	Tipo di sbrinamento (sbrinamento automatico = A, sbrinamento manuale = M)
Vano alimenti si 46,0 17 - A
Vano di conservazione per vini	no	----
Vano cantinetta no ----
Vano per alimenti freschi no	----
Vano di raffreddamento no	----
Vano zero stelle o per il ghiaccio	no	----
Vano una stella no	----
Vano due stelle no	----
Vano tre stelle no	----
Vano quattro stelle no	----
Scomparto due stelle no	----
Vano con temperatura variabile	----
Per compartimenti a 4 stelle
Congelamento rapido			no
Parametri della sorgente luminosa:
Tipo di sorgente luminosa			-
Classe di efficienza energetica			-
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, dove si trovano le informazioni di cui all'allegato II, punto 4, lettera a), del regola-mento (UE) 2019/2019 della Commissione: www.klarstein.it

SCHEDA INFORMATIVA DEL PRODOTTO

Informazioni secondo il regolamento (UE) N. 2019/2016

Nome o marchio commerciale del produttore: Klarstein
Indirizzo del produttore: Wallstraße 16, 10179 Berlino, Germania.
Numero articolo: 10041207
Tipo di apparecchio di refrigerazione:
Dispositivo silenzioso: si Struttura: posizionamento				libero
Cantinetta frigo per vini: no Altro apparecchio di		refrigerazione:		no
Parametri generali del prodotto:
Parametro Valore Parametro Valore
Dimensioni (mm)	Altezza 635		Volume complessivo(in dm ^3 o l)	48Larghezza 360
	Profondità 547
EEI		119	Classe di efficienza energetica	F
Rumore aereo (in dB(A) re 1 pW)		26	Classe rumore aereo	A
Consumo annuo di energia (in kWh/a)		92 Classe climatica: temperata
Temperatura ambiente minima (in °C), indicata per l'apparecchio di refrigerazione		16	Temperatura ambiente massima (in °C), indicata per l'apparecchio di refrigerazione	32
Commutazione invernale		no

Parametri vano:
Tipo di vano		Parametri e valori vano
		Volume del vano (in dm3 o l)	Impostazione consigliata della temperatura per una conservazione ottimizzata degli alimenti (in °C) Queste impostazioni non devono essere in conflitto con le condizioni di conservazioni di cui all'allegato IV, tabella 3	Capacità di congelamento (in kg/24h)	Tipo di sbrinamento (sbrinamento automatico = A, sbrinamento manuale = M)
Vano alimenti si 48,0 17 - A
Vano di conservazione per vini	no	----
Vano cantinetta no ----
Vano per alimenti freschi no	----
Vano di raffreddamento no	----
Vano zero stelle o per il ghiaccio	no	----
Vano una stella no ----
Vano due stelle no ----
Vano tre stelle no ----
Vano quattro stelle no ----
Scomparto due stelle no ----
Vano con temperatura variabile	----
Per compartimenti a 4 stelle
Congelamento rapido no
Parametri della sorgente luminosa:
Tipo di sorgente luminosa			-
Classe di efficienza energetica			-
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, dove si trovano le informazioni di cui all'allegato II, punto 4, lettera a), del regola-mento (UE) 2019/2019 della Commissione: www.klarstein.it

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:
