MANUALE UTENTE Obsidian Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Descrizione del dispositivo 66

Utilizzo 66

Pulizia e manutenzione 67

Ricerca e risoluzione degli errori 68

Avviso di smaltimento 74

Produttore e importatore (UK) 74

DATI TECNICI

Numero articolo	10045838, 10045837, 10045840
Alimentazione	220-240 V ~ 50 Hz

AVVERTENZE DI SICUREZZA

Avvertenze per la sicurezza di bambini e persone che necessitano di tutela

• Bambini a partire da 8 anni e persone con limitate capacità fisiche e psichiche possono utilizzare il dispositivo solo se sono stati istruiti in modo esaustivo da una persona responsabile del loro controllo sulle funzioni e sulle procedure di sicurezza e hanno compreso i rischi connessi.
• I bambini tra 3 e 8 anni possono mettere e togliere alimenti dal congelatore
  • Assicurarsi che i bambini non giochino con il dispositivo.
• Pulizia e manutenzione del dispositivo possono essere realizzate da bambini al di sopra di 8 anni e con la dovuta supervisione.
• Tenere tutti i materiali di imballaggio lontano dai bambini. Pericolo di soffocamento.
• Quando si smaltisce il dispositivo, staccare la spina, tagliare il cavo di alimentazione e rimuovere lo sportello. In questo modo si evita che i bambini che giocano si possano ferire, possano subire una scossa elettrica o si chiudano all'interno del congelatore.
• Se questo dispositivo ne sostituisce uno più vecchio con chiusura a molla e lucchetto sullo sportello o sul coperchio, rendere inutilizzabili chiusura e lucchetto prima di smaltirlo. In questo modo si evita che i bambini restino chiusi all'interno e che rischino di soffocare.

Avvertenze generiche

• Tenere libere da ostacoli di ogni tipo le aperture di ventilazione nell'alloggiamento del dispositivo o nel mobile per l'incasso.
  • Non utilizzare sistemi meccanici o altri dispositivi per velocizzare lo sbrinamento.
  • Non danneggiare il circuito del refrigerante.
• Non utilizzare elettrodomestici all'interno del dispositivo, come gelatiere, a meno che non sia appositamente approvato dal produttore per tal fine.
• Se nel dispositivo c'è una lampadina, non toccarla. Se rimane accesa a lungo può essere bollente. La lampadina inclusa nel dispositivo e di una speciale tipologia, utilizzabile solo con il dispositivo in consegna. Questa lampadina non è adatta all'illuminazione casalinga. Non utilizzare il dispositivo senza lampadina.
• Quando si posiziona il dispositivo, assicurarsi di non schiacciare o danneggiare il cavo di alimentazione.
• Non conservare sostanze explosive nel dispositivo, come bombolette spray con un propellente infiammabile.

• Durante trasporto e installazione, assicurarsi di non danneggiare alcun componente del circuito del refrigerante.

• Evitare fiamme libere e fonti di ignizione nelle vicinanze del dispositivo.

• Areare per bene e con regolarità la stanza in cui si trova il dispositivo.
• Modificare in qualunque modo il dispositivo può essere pericoloso. Ogni danno al cavo può causare cortocircuiti, incendi o scosse elettriche.
• Tutti i componenti elettrici, come spina, cavo di alimentazione e compressore devono essere sostituiti da un centro di assistenza certificato o da personale qualificato.
• Il cavo di alimentazione non può essere prolungato.
• Assicurarsi di non danneggiare o schiacciare la spina. Una spina danneggiata o schiacciata può surriscaldarsi e causare incendi.
  • Assicurarsi di poter sempre raggiungere la spina del dispositivo.
  • Non tirare il cavo di alimentazione.
• Se la presa elettrica è allentata, non collegarci la spina. Si corre il rischio di scossa elettrica o incendio.
• Questo dispositivo è pesante. Fare attenzione quando lo si sposta.
• Non toccare il vano freezer con le mani umide o bagnate, altrimenti potrebbero risultare ustioni da freddo o escoriazioni.
  • Non posizionare il dispositivo nella luce del sole diretta.

• Questo dispositivo è adatto all'uso casalingo e in ambienti simili. Tra questi si trovano:

• Cucine per il personale presso esercizi commerciali, uffici e altri ambienti lavorativi

• Agriturismi, hotel, motel e altri ambienti abitativi
• Pensioni che offrono la colazione (bed & breakfast)
• Servizi di catering e utilizzi simili al di fuori del commercio al dettaglio

Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale con elevata sostenibilità ecologica, ma infiammabile. Sebbene sia infiammabile, non rovina lo strato di ozono e non incrementa l'effetto serra. L'utilizzo di questo refrigerante comporta una maggiore rumorosità del dispositivo. Oltre al rumore del compressore, è possibile sentire anche il flusso del refrigerante. Questo è inevitabile e non ha effetti negativi sulle prestazioni del dispositivo. Fare attenzione durante il trasporto, in modo da non danneggiare il circuito del refrigerante. Perdite di refrigerante possono causare irritazioni agli occhi.

Note sulla sostituzione della sorgente luminosa

• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
• La sorgente luminosa di questo prodotto può essere sostituita solo da un professionista.

Informazioni sull'uso quotidiano

• Non mettere alimenti bollenti nel dispositivo.
• Non poggiare gli alimenti alla parete posteriore interna.
- Alimenti che sono stati scongelati non possono essere surgelati nuovamente.
- Conservare gli alimenti surgelati imballati seguendo le indicazioni del produttore.
- Non mettere bevande cassate nel congelatore, altrimenti la pressione interna potrebbe causare l'esplosione e il danneggiamento del dispositivo.
- Aprire lo sportello il meno possibile.
• Non lasciare lo sportello aperto troppo a lungo.
• Non impostare una temperatura troppo bassa sul termostato.
- Lasciare nel dispositivo tutti gli accessori, come cassetti, ripiani e appoggio, in modo da ridurre i consumi energetici.

Informazioni sull'installazione

• Disimballare il dispositivo e controllare se presenta danni. Non collegare il dispositivo se è danneggiato. In caso di danni, comunicarli immediatamente al produttore. Conservare l'imballaggio originale per eventuali spedizioni di ritorno.
• Prima di collegare il dispositivo, attendere almeno 4 ore, in modo che il refrigerante possa distribuirsi correttamente nel circuito.
• Garantire sufficiente ventilazione intorno al dispositivo, altrimenti si rischia il surriscaldamento.
• I distanziatori sul dispositivo devono essere poggiati alla parete, se possibile. In questo modo si evitano bruciature dovute al contatto del compressore o del condensatore quando sono bollenti.
• Il dispositivo non può essere posizionato vicino a stufe o fornelli.
• Assicurarsi che il cavo di alimentazione sia sempre accessibile dopo l'installazione.
• Installare il dispositivo in un luogo con temperatura ambiente corrispondente alla classe climatica indicata sulla targhetta:

SN	Bassa	Questo dispositivo è adatto all'uso a temperature ambiente di 10-32 °C.
N	Temperata	Questo dispositivo è adatto all'uso a temperature ambiente di 16-32 °C.
ST	Subtropicale	Questo dispositivo è adatto all'uso a temperature ambiente di 16-38 °C.
T	tropicale	Questo dispositivo è adatto all'uso a temperature ambiente di 16-43 °C.

Avvertenze su pulizia e manutenzione

• Spegnere il dispositivo e staccare la spina prima di pulizia e manutenzione.
• Non pulire il dispositivo con oggetti in metallo. Non utilizzare oggetti affiliati per rimuovere il ghiaccio dal dispositivo. Utilizzare raschietti di plastica.
• Tutte le opere di carattere elettrico necessarie per la manutenzione devono essere realizzate da un elettricista qualificato o da una persona competente.

Avvertenze particolari per frigoriferi e dispositivi di refrigerazione con vano freezer

• Bambini tra 3 e 8 anni possono mettere oggetti nel frigorifero e toglierli.
• Durante il posizionamento, assicurarsi di non schiacciare o rovinare il cavo di alimentazione.
• Assicurarsi che non ci siano prese di corrente multiple o alimentatori sul retro del dispositivo.

Per evitare la contaminazione di alimenti, seguire queste indicazioni:

• Se lo sportello resta aperto a lungo, si verifica un significativo aumento della temperatura nei vani del dispositivo.
• Pulire regolarmente le superfici che entrano in contatto con gli alimenti. Pulire regolarmente lo scarico dell'acqua.
• Se il dispositivo include un serbatoio, pulirlo se il dispositivo non è stato utilizzato per 48 ore. Sciacquare il serbatoio se non è stata tolta acqua per 5 giorni.
• Conservare carne e pesce crudi nel frigorifero in contenitori adatti, in modo che non entrino in contatto con altri alimenti e non ci gocciolino sopra.

Avvertenze per i vani freezer

• I freezer a due stelle sono adatti alla conservazione di alimenti presurgelati, a conservare o produrre gelato e a produrre cubetti di ghiaccio.
• I freezer a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.
• Se il dispositivo resta vuoto per lungo tempo, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto in modo che non si formi muffa all'interno.

AVVERTIMENTO

Durante l'utilizzo, la manutenzione e lo smaltimento del dispositivo, fare attenzione al simbolo a sinistra, che si trova sul retro o sul compressore del dispositivo. Questo simbolo avverte di eventuali incendi. Nei condotti del refrigerante e nel compressore si trovano sostanze infiammabili. Tenere il dispositivo lontano da fonti di fiamma libera durante utilizzo, manutenzione e smaltimento.

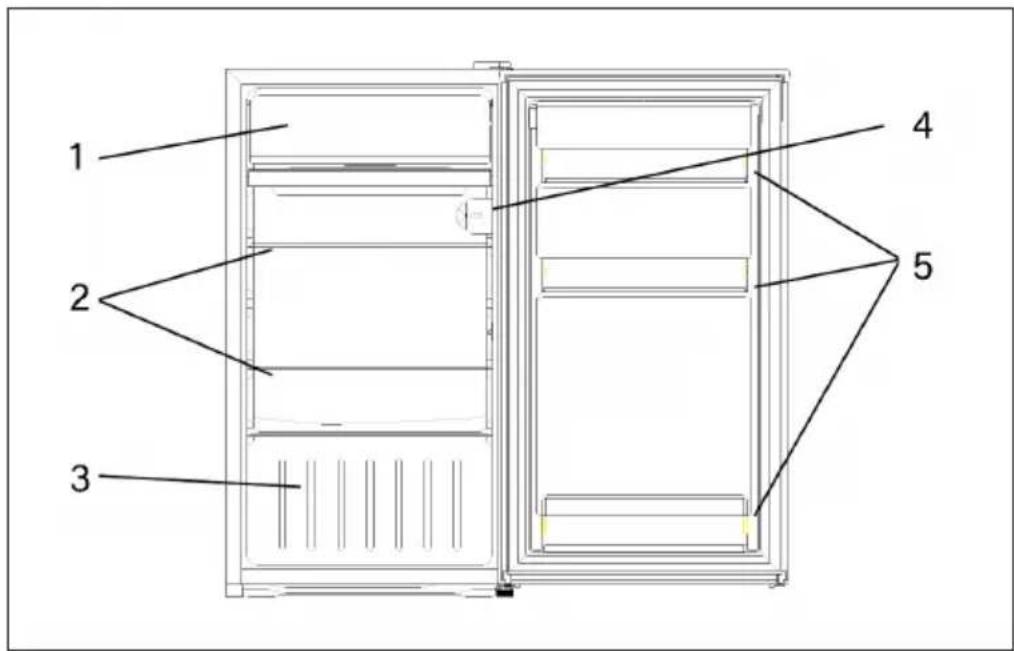

DESCRIZIONE DEL DISPOSITIVO

1 2 3 4 5

1	Vano congelatore	4	Termostato
2	Ripiano in vetro	5	Vano sullo sportello
3	Vano per frutta e verdura

Nota: La direzione di apertura della porta non può essere modificata. L'apertura è possibile solo a destra.

UTILIZZO

La temperatura viene regolata con il termostato al centro del frigorifero.

Ruotare il termostato per regolare la temperatura nel frigorifero. La temperatura può essere impostata da livelli (1) a (7). Ruotando il termostato da (1) a (7), la temperatura si abbassa continuamente.

Per un normale utilizzo, posizionare il termostato su (3) o (4). Assicurarsi che il dispositivo sia posizionato quando è in funzione in un ambiente con temperatura tra 16 °C e 38 °C. Il dispositivo potrebbe non raffreddare correttamente se è lasciato in funzione a lungo con temperature ambiente superiori o inferiori all'intervallo indicato.

I seguenti fattori influiscono sulla temperatura interna:

• Temperatura ambiente
• Frequenza di apertura dello sportello
• Quantità di alimenti all'interno
- Luogo di posizionamento del dispositivo

PULIZIA E MANUTENZIONE

Scongelamento

• Il gelo può accumularsi all'interno dell'unità e sbrinarsi automaticamente durante il ciclo del compressore.
• L'acqua viene convogliata attraverso l'apertura di uscita nel vassoio di raccolta sopra il compressore, dove evapora.
• Assicurarsi che il foro di scarico venga pulito regolarmente, in modo che l'acqua possa fuoriuscire dal vano di stivaggio.

Pulizia dell'unità

• Rimuovere tutti i ripiani e il cassetto portaoggetti. Rimuovere prima il vano porta inferiore in modo che possa essere rimosso il vano verdura.
• Pulire l'interno della macchina con un panno umido e un po' di detersivo. Quindi asciugare con acqua calda e limpida.
• Lavare i ripiani e il vano verdura in acqua con detersivo e asciugare le parti prima di rimetterle nella macchina. Pulire l'esterno dell'unità con un panno umido.
• La griglia del condensatore sul retro dell'unità e i componenti adiacenti possono essere aspirati con una spazzola morbida.

Consigli per la pulizia

All'esterno dell'unità può formarsi della condensa. Ciò può essere dovuto a una variazione della temperatura ambiente. Eliminare l'acqua di condensazione. Se il problema persiste, contattare un tecnico qualificato.

Manutenzione

• Far sostituire le lampade da un tecnico specializzato.
• Quando si sposta l'unità, tenerla per i lati o sul pavimento. Non tenerlo per i bordi del piano.
• La manutenzione dell'unità deve essere eseguita da un tecnico autorizzato e si devono utilizzare solo ricambi originali. Non tentare mai di riparare il dispositivo da soli. La riparazione da parte di persone inesperte può causare lesioni o gravi malfunzionamenti.
• Se l'unità non viene utilizzata per un lungo periodo di tempo, scollegarla dalla rete elettrica. Rimuovere tutto il cibo e pulire l'unità. Lasciare aperta la porta per evitare odori sgradevoli.

RICERCA E RISOLUZIONE DEGLI ERRORI

Problema Possibile causa	Soluzioni
Il dispositivo non funziona. I	termostato è su 0. Posizionare	il termostato sul li-vello desiderato.
	La spina non è inserita bene nel-la presa o è staccata.	Collegare bene la spina.
	Il fusibile è fuori posizione o gua-sto.	Controllare il fusibile.
Gli alimenti sono caldi. La te	temperatura non è impostata correttamente.	Impostare la temperatura su un livello più freddo.
	Lo sportello è stato aperto di frequente.	Aprire lo sportello il meno possi-bile.
	Sono stati messi nel frigorifero numerosi alimenti caldi.	Abbassare la temperatura.
	Il dispositivo è vicino a una fonte di calore.	Spostare il dispositivo.
Il dispositivo raffredda troppo.	La temperatura non è impostata correttamente.	Impostare la temperatura su un livello meno freddo.
Rumori insoliti. Il dispositivo	non è diritto. Regolare i piedi	d’appoggio.
	Il dispositivo è in contatto con una parete o un altro oggetto.	Assicurarsi che il dispositivo non sia in contatto con nulla.
	Un componente del dispositivo è in contatto con un altro com-ponente.	Se possibile cercare di distanzia-re i componenti leggermente.

Scheda informativa del prodotto
REGOLAMENTO DELEGATO (UE) 2019/2016 DELLA COMMISSIONE per quanto riguarda l'etichettatura energetica degli apparecchi di refrigerazione
Nome o marchio del fornitore: Klarstein
Indirizzo del fornitore: Customer service, Wallstraße 16, 10179 berlin, DE
Identificativo del modello: 10045837, 10045838
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa rumorosità:		No Tipo di apparecchio: a libera installazione
Frigorifero cantina: No			Altro apparecchio di refrigerazione:		Si
Parametri generali del prodotto:
Parametro Valore Parametro Valore
ve (millimetri)	Altezza	831	Volume totale (dm3 o l) 88
	Larghezza	445Dimensioni complessi
	Profondità	490
EEI 100 Classe di efficienza energie-			tica		E
Emissioni di rumore aereo (dB(A) re 1 pW)		41	Classe di emissione di ru-more aereo		C
Consumo annuo di energia (kWh/a)		85	Classe climatica:		temperata, subtropi-cale
Temperatura ambiente minima (°C) per la quale l'apparecchio di refrigerazione è adatto		16	Temperatura ambiente massima (°C) per la quale l'apparecchio di refrigerazione è adatto		38
Configurazione invernale		No
Parametri degli scomparti:
Tipo di scomparto		Parametri e valori degli scomparti
		Volume dello scomparto (dm3 o l)	Impostazioni di temperatura raccomandate per una conservazione ottimale degli alimenti (°C)	Capacità di congelamento (kg/24 h)	Defrosting type (auto-defrost=A, manual defrost=M)

		Queste im-postazioni non sono in contra-sto con le condizioni di conservazione di cui all'allegato IV, tabella 3
Dispensa No ----
Cantina No ----
Temperatura modera-ta	No ----
Alimenti freschi Si 88,0 4 - M
Raffreddamento No ----
0 stelle o produzione di ghiaccio	No ----
1 stella No ----
2 stelle No ----
3 stelle No ----
4 stelle No ----
Sezione a 2 stelle No ----
Scomparto a tempera-tura variabile	----
Parametri della sorgente luminosa:
Tipo di sorgente luminosa LED
Classe di efficienza energetica G
Durata minima della garanzia offerta dal fabbricante: 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, che riporta le informazioni di cui all'allegato, punto 4, lettera a), del regolamento (UE) 2019/2019 della Commissione: https://www.electronic-star.com/

Scheda informativa del prodotto

REGOLAMENTO DELEGATO (UE) 2019/2016 DELLA COMMISSIONE per quanto riguarda l'etichettatura energetica degli apparecchi di refrigerazione

Nome o marchio del fornitore: Klarstein

Indirizzo del fornitore: Customer service, Wallstraße 16, 10179 berlin, DE

Identificativo del modello: 10045840

Tipo di apparecchio di refrigerazione:

Apparecchio a bassa rumorosità:	No Tipo di apparecchio: a libera installazione
Frigorifero cantina: No	Altro apparecchio di refrigerazione:	Sì

Parametri generali del prodotto:

Parametro Valore Parametro Valore

ve (millimetri)	Altezza	676
	Larghezza	445Dimensioni complessi-
	Profondità	470	Volume totale (dm3 o l) 72
EEI 100 Classe di efficienza energetica				E
Emissioni di rumore aereo (dB(A) re 1 pW)		41	Classe di emissione di ru-more aereo	C
Consumo annuo di energia (kWh/a)		83 Classe climatica:		temperata, subtropi-cale
Temperatura ambiente minima (°C) per la quale l'apparecchio di refrigerazione è adatto		16	Temperatura ambiente massima (°C) per la quale l'apparecchio di refrigerazione è adatto	38
Configurazione invernale		No

Parametri degli scomparti:

Tipo di scomparto	Parametri e valori degli scomparti
	Volume dello scom-parto (dm3 o l)	Impostazioni di temperatura raccomandate per una conservazione ottima-le degli alimenti (°C)	Capacità di congelamento (kg/24 h)	Defrosting type (auto-defrost=A, manual defrost=M)
		Queste im-postazioni non sono in contra-sto con le condizioni di conservazione di cui all'allegato IV, tabella 3
Dispensa No - - - -
Cantina No - - - -
Temperatura modera- No - - - - ta
Alimenti freschi Si 72,0 4 - M
Raffreddamento No - - - -
0 stelle o produzione No - - - - di ghiaccio
1 stella No - - - -
2 stelle No - - - -
3 stelle No - - - -
4 stelle No - - - -
Sezione a 2 stelle No - - - -
Scomparto a tempera-tura variabile - - - - -
Parametri della sorgente luminosa:
Tipo di sorgente luminosa -
Classe di efficienza energetica -
Durata minima della garanzia offerta dal fabbricante: -
Informazioni supplementari:
Link al sito web del fabbricante, che riporta le informazioni di cui all'allegato, punto 4, lettera a), del regolamento (UE) 2019/2019 della Commissione: https://www.electronic-star.com/

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
