MANUALE UTENTE BP 4.0 FHD BLAUPUNKT

• Prima del primo utilizzato, impostare l'orario appropriato nel menu delsystema.
• La scheda micro SD deve essere insertita con il dato appropriato per evitare il danneggiamento dello slot della scheda nel registratore. Se sul registratore appara un messaggio di erre, formattare la scheda micro SD dal menu del disposito. Se si verifies un erre simile, riavviare il registratore o cambiare la scheda micro SD.
• Attenzione: Durante la formattazione della sched a micro SD tutti i file vengono cancellati, quando è necessario eseguire il backup dei file importanti prima di formattare la sched. Quando si selezione l'opzione Impostazione predefinita, il dispositivo ripristina le impostazioni predefinite.
• Si consiglia di utilizzato la schedà micro SD di classe 10 o superiore. Non tutte le schedè micro SD funzionano allo"Thisso modo e le loro specifiche possono differire. Prima di acquistare la schedà micro SD, verificare la sua compatibilità con il registratore.
• Si raccomanda di eseguire il backup dei file importanti con le registrazioni una volta alla settimana per evitare di sovrascriverli. La schedà micro SD dovrebbe essere formattata una volta al mese per mantenere la stabilità di registrazione.
• L'ultimo file andrè person se la schedà micro SD viene rimossa dal registratore quando il registratore è acces o quando l'alimentazione del registratore sare scollegata.
• Assicurarsi che la staffa in dotazione (staffa di montaggio) sia correttamente e saldamente fissata al parabrezza per evitare danni al registraratore.
• La durata della batteria si riduce man mano che viene usata. La batteria deve essere ricaricata una volta al mese per proteggerla nel caso in cui il disposativo non venga utilizzato per un lungo periodo di tempo.
  Nonutilizzareil registratore in ambienti umidiobagnati in quantonon e a tenuta stagna.
  Non registrar o scattare foto con il registraratore rivolto direttamente al sole.
• Per avere un'immagine nitida, lavare regolarmente il parabrezza e l'obiettivo del registratore. Evitare di utilizzato il registratore in un ambiente con alta concentrazione di polvere.
• Maneggiare il registratore con cura ed evitare i colpi diretti sul disposativo. Questo registratore potrebbe non funzionare correttamente se utilizzato in un ambiente con un forte Campo elettromagnetico.
• La temperatura di esercizio del registratore è compresa tra -10^ e 65^ e la temperatura di conservazione deve essere compresa tra -20^ e 70^ . La temperatura del registratore può superare i 70^ durante l'esposizione continua alla luce del sole in un abitacolo chiuso. Questo può portare al malfunzionamento del dispositivo, al cambiamento del suo colore, al danneggiamento dell'alloggiamento e dell'immagine.

Esclusione della responsabilita

• In nessun caso la società Blaupunkt sare responsablee per danni diretti, indiretti, punitivi, incidentali, speciali o consequencesuali alla salute o ai beni, conservazione impropria o altri danni derivanti da o connessi all'uso o all'uso improprio dei nostri prodotti.
• Questo dispositivo NON è destinato all'uso per osservazioni illecite e non può essere utilizzato in alcuna forma come prova per presentare un reclamo.
• In alcuni paesi è vietato monta re qualsiasi elemento sul parabrezza, a volte sono anche in vigore

le limitazioni sul montaggio del registratore in certi puniti del parabrezza. Il proprietario è responsabile del montaggio del registratore in conformità alle leggi locali.

• I messaggi di erre sono apparire a seconda dell'ambiente in cui viene utilizzato il registratore e in caso di bassa tensione della batteria nel veicolo.
• La società Blaupunkt non è responsable per la mancanza delle registrazioni di eventi, file mancati, ecc.

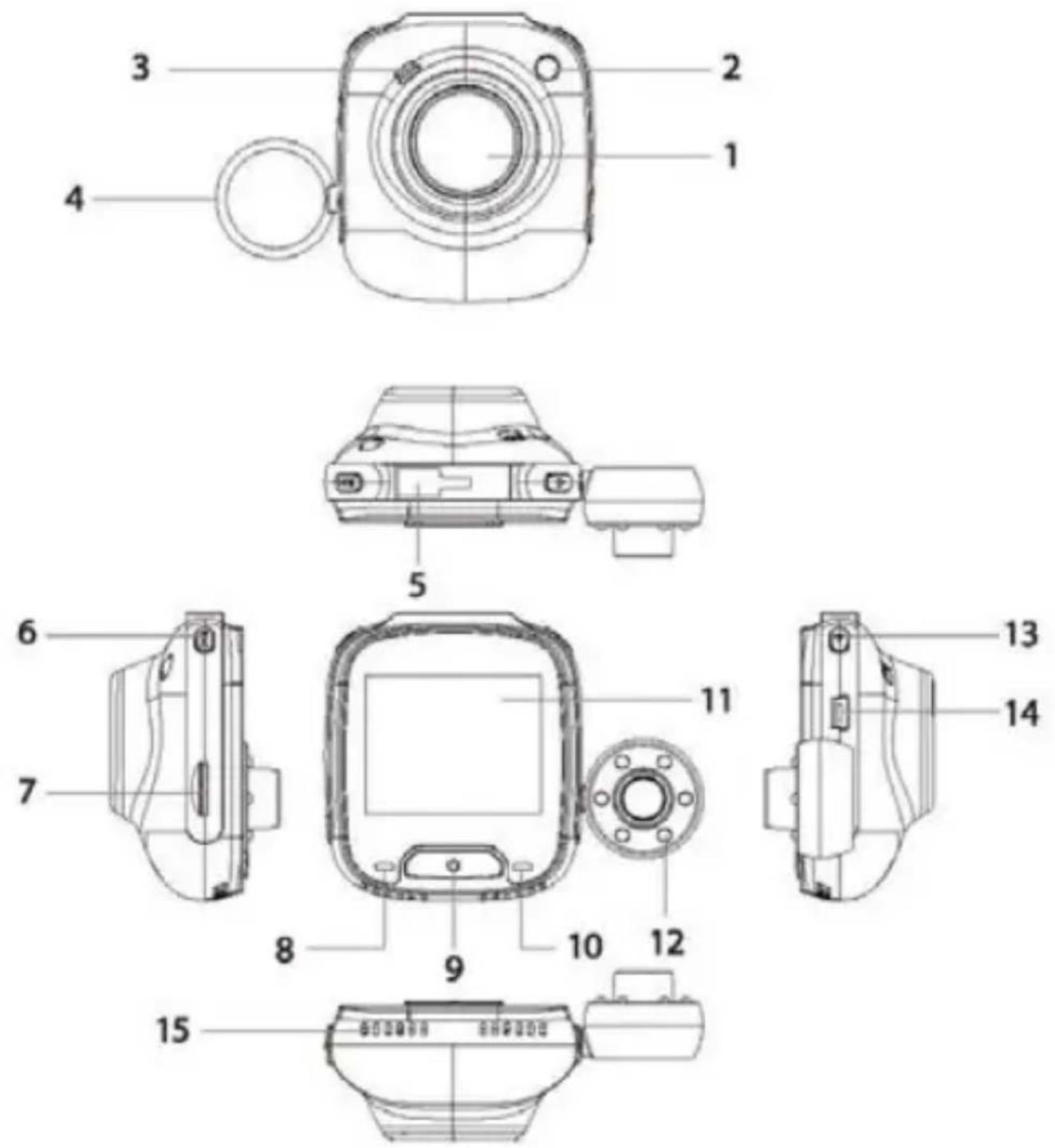

Struttura

1. Obiettivo anteriore

2. Tasto SU/MENU

3. Display IPS

4. Luce di riempimento

5. Slot per scheda micro SD

6. Diodi IR

7. Altoparlante

8. Spia di ricarica

9. Tasto GIU/MODALITA

10. Obiettivo interno

11. Tasto Accensione/OK/Registrazione

12. Porta USB

13. Presa della staffa 10. Spia di registrazione

14. Fori di ventilazione

Azione

Modalità	Numero	Icona	Tasto	Azione
Modalià video	9		Tasto Accensione/OK/Regi strazione	Premere e tenere premuto per accendere/spegnere il dispositivo; una breve pressione avvia/interrompe la registrazione
	6	MΔ	Tasto SU/MENU	Premere e tenere premuto per salvare le impostazioni nel menu video; una breve pressione permette di passare dall'obiettivo anteriore a quello interno
	13		Tasto GIù/MODALITÀ	Premere e tenere premuto per selezionare la modalità video/modalità registrazione modalità riproduzione; premere brevamente per accendere/spegnere la registrazione del suono
Modalità registrazione	9		Tasto Accensione/OK/Regi strazione	Tenere premuto per accendere/spegnere l'alimentazione
	6	MΔ	Tasto SU/MENU	Tenere premuto per entrare in modalità registrazione. Premere brevamente per scattare una foto.
	13		Tasto GIù/MODALITÀ	Premere e tenere premuto per passare tra modalità video/modalità registrazione modalità riproduzione
Modalità riproduzione	9		Tasto Accensione/OK/Regi strazione	Premere e tenere premuto per passare tra le cartelle DCIMA, DCIMB e LOCKFILE; premere brevamente per attivare/disattivare la riproduzione di un file
	6	MΔ	Tasto SU/MENU	Premere e tenere premuto per accedere alle impostazioni del menu di riproduzione; premere brevamente per passare al file precedente
	13	✓	Tasto GIù/MODALITÀ	Premere e tenere premuto per passare tra modalità video/modalità registrazione/modalità riproduzione. Premere brevamente per passare al file successivo
Menu Impostazioni	9	⓷	Tasto Accensione/OK/Regi strazione	Tenere premuto per accendere/spagnere il dispositivo, premere brevamente per confermare
	6	M△	Tasto SU/MENU	Premere e tenere premuto per entrare/uscire dal menu delle impostazioni; premere brevamente per tornare alla voce precedente
	13	✓	Tasto GIù/MODALITÀ	Premere e tenere premuto per passare tra modalità video/modalità registrazione/modalità riproduzione. Premere brevamente per passare alla voce successiva

Attenzione: Tenere presente che tutte le azioni sono efficaci solo quando il registrar è in modalità standby.

Funzioni

Caratteristica principali

1. Alloggiamo in metallo in lega di zinco

2. Supporta accelerometer, rilevamento del movimento, registrazione in loop

3. Display LCD IPS da 2,0" con una migliorare qualità di visualizzazione

4. Visualizzazione della targa dell'auto sulla registrazione

5. Registrazione in risoluzione Full HD 1080P (obiettivo anteriore)

6. Funzione di monitoraggio parcheggio

7. Obiettivo interno HD Plug and Play 720P staccabile

8. 6 diodi IR per una maggiore visibilità notturna

9. Funzione di registrazione. Riproduzione, registrazione automatica con accensione del veicolo attenuata

10. Certificazione CE e ROHS

A. Accensione/spegnimento

1. Accensione

Premere e tenere premuto il tasting Accensione per accendere il dispositivo ed entrare in modalità di registrazione. Una breve pressione dello stesso tasting avvia la registrazione. Quando il registratore è collegato ad un caricabatterie da 12 V in auto, all'attivazione dell'accensione del veicolo la registrazione inizia automaticamente. Con l'accensione disinserita, il registratore salverà automaticamente l'ultimo file e si spegnerà.

Attenzione: Dopo l'avvio, se una schedamicro SD non è stata insertita nel dispositivo, sullo schermo apparirà il messaggio "Per favore insertire la schedadSD". La schedamicro SD delve essere inserta quando il registratore è spento.

2. Spegnimento

Per spegnere il registratore in modalità STANDBY o ATTIVO, premere e tenere premuto il tasting Accensione.

Attenzione: Nel caso in cui la batteria abbia una carica bassa, sullo schermo del registratore apparirà l'avviso "Batteria scarica" e il dispositivo si spegnerà. Prima dello spegnimento, il registratore salverà l'ultimo file.

B. Ricarica della batteria

Utilizzato un caricabatterie per auto da 12 V (in dotazione)

Attenzione: La spia di ricarica si accende di colore rosso fisso quando il registraratore è collegato ad un caricabatterie da 12 V. Quando la batteria è completamente carica, la spia di ricarica si spegne.

C. Inserimento schedamicro SD

Non usare la forza quando si insertisce una scheda micro SD nell'apposto slot. Dop o essersi assicurati che la scheda micro SD sua insertita con il lato corretto, si raccomanda di infrilare la scheda verso il basso, fino a quando non si blocchi nelle slot.

Rimozione della schedà micro SD: Premere leggermente la schedà micro SD verso basso sulla sua parte superiore, fino a quando non venga rilasciata alla posizione di blocco e poi estrarla (si raccomanda di estrarre la schedà micro SD quando il registraratore è spento).

D. Registrazione

Per entrare in modalità di registrazione, accendere il registraratore. Il disposizione inizIERA automaticamente a registrarare con due obietti. Quando si collega un caricabatterie per auto da 12 V, la spia blu comincia a lampegliare. Per interrompere la registrazione e salvare l'ultima registrazione, premere il tasting OK/Registrazione. Quando la spia di registrazione si accende di colore blu fisso quello significata che il registraratore è entrato in modalità standby. Per riprenderere la registrazione in modalità standby, premere brevamente il tasting OK/Registrazione.

Nella modalità di registrazione, premere brevamente il tasting GIU/MODALITA √per attivare/disattivare la registrazione audio. Controllare le icone che appaiano sul display. Tenendo premuto il tasting GIU/MENU △ si passa alle impostazioni di registrazione.

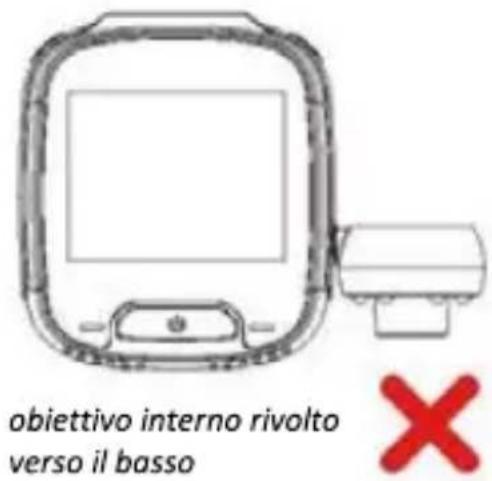

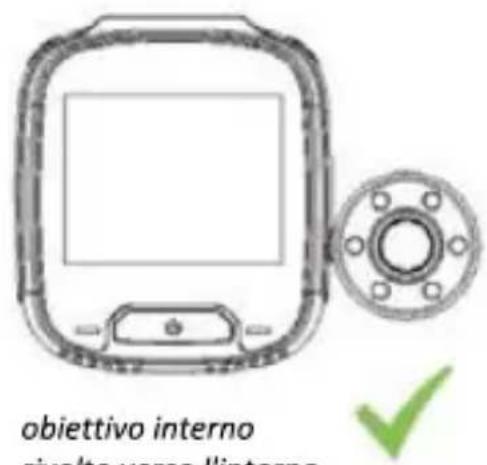

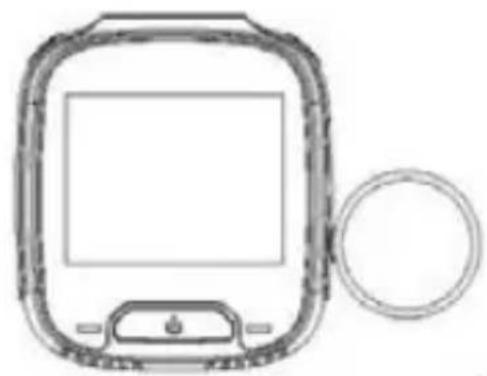

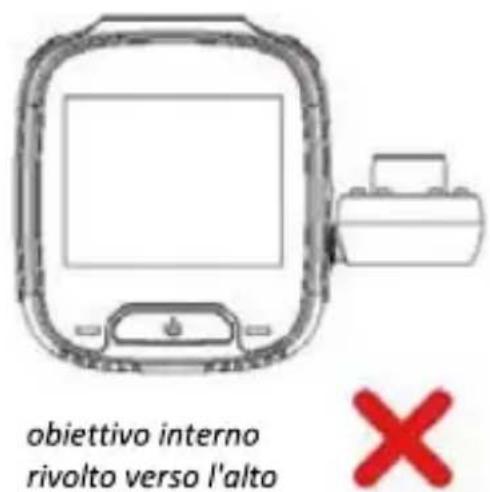

Attenzione: Assicurarsi che l'obiettivo interno sia correttamente impostato per la registrazione in abitacolo, come lostrato di seguito. Se l'obiettivo è rivolto verso il parabrezza o in un'altra direzione, l'imagine viene visualizzata capovolta.

obiettivo interno
rivolto verso l'interno
dell'abitacolo

obiettivo interno rivolto verso il parabrezza

E. Foto

In modalità standby premere e tenere premuto il tasto GIU/MODALITA per passare alla modalità registrazione. Per fotografia con l'obiettivo anteriore con il suono dello scatto, premere brevamente il tasto OK/Registrazione. Premere brevamente il tasto GIU/MENU per passare all'obiettivo interno per scattare le Foto.

In modalità registrazione, premere e tenere premuto il tasting GIU/ MENU per passare alle impostazioni delle Foto.

F. Riproduzione e cancellazione

In modalità standby e registrazione, premere due volte e tenere premuto il tasting GIU/MODALITA ∨ per passare alla modalità di riproduzione. Per selezionare un file, premere brevamente il tasting SU/MENU e GIU/MODALITA ∨ e poi premere il tasting OK/Registrazione per avviare o arrestare la riproduzione. Tenendo premuto OK/Registrazione si cui passare tra le cartelle DCIMA, DCIMB e LOCKFILE per visualizzare le registrazioni e le foto. Per cancellare il file, premere e tenere premuto il tasting SU/MENU

per accedere al menu. Quindi scegliere tra le opzioni Cancella file, Protezione o Slideshow. Per tornare al menu precedente, premere e tenere premuto il tasting SU/MENU

Attenzione:

Premere e tenere premuto il tasto GIU/MODALITA per uscire prima alla modalità di riproduzione e poi tenere premuto il tasto Accensione per spegnere il registraratore in modalità di riproduzione. L'opzione Protezione consente di bloccare/sbloccare manually i file. Dopo l'attivazione del blocco, il file non verrà sovrascritto durante la registrazione in loop; è possible cancellarlo solo manually.

G. Commutazione tra obiettivo anteriore e interno

In modalità standby video e foto, premere brevamente il tasto GIU/MENU per passare dall'obiettivo anteriore a quello interno. Le opzioni disponibili includono la visualizzazione a tutto schermo dall'obiettivo anteriore, la visualizzazione a tutto schermo dall'obiettivo interno, picture-in-picture e la visualizzazione a metà schermo.

H. Accelerometro

In caso di frenata di emergenza o collisione, l'accelerometro sare attivato per salvare e protegere

la registrazione corrente da sovrascrittura automatica e sare visualizzato dopo aver premuto il tasting e dato la comparsa dell'icona dell'accelerometro che apparirà in alto al centro dello schermo. Sono disponibili tre opzioni di impostazione della sensibilità (Alta, Media e Bassa). Si raccomanda di utilizzare l'impostazione della sensibilità "Media".

I. Rilevamento del movimento

In modalità standby e di registrazione, premere e tenere premuto il tasto SU/MENU per passare al menu di registrazione e abilitare il rilevamento del movimento. Quando il registratore rileva un oggetto in movimento, inizi a registrarare automaticamente. Se non c'è movimento nell'obiettivo anteriore per 20 secondi, il registratore interrompe automaticamente la registrazione ed entra in modalità standby fino a quando non viene rilevato quale movimento.

Quando la funzione di rilevamento del movimento è arrivata, il display在哪 l'icona. Premere brevamente il tasto OK/Registrazione in modalità di registrazione per disabilitare il rilevamento del movimento.

J. Monitoraggio parcheggio

La funzione di monitoraggio parcheggioieneutilizzatapermonitorare la sicurezza del veicolo durante la sosta.

Quando l'opzione Monitoraggio parcheggio è arrivata, sul display nel menu di registrazione appara la segunte icona. Quando l'accensione del veicolo viene spenta, il registratore si spegne. Se il registratore rileva qualsiasi vibratione, si accende automaticamente per 30 secondi, visualizzando l'icona chiave nella parte superiore del display e poi si spegne. In caso di vibrationi continue, il registratore si riaccenderà e registrarà per 30 secondi fino a quando la batteria incorpora non sare completingmente scarica. Tutte le registrazioni create in modalità di monitoraggio parcheggioswana alimentazione esterna saranno disponibili nella cartella LOCKFILE della scheda micro SD e non verranno sovrascritte perché il registratore sta registrando in loop. Se l'opzione Monitoraggio parcheggio è abilitata quando l'accensione del veicolo è accesa e il caricabatteria per auto fornisce l'alimentazione, solo il primo file di registrazione sarebbe bloccato.

K. Visualizzazione della targa dell'auto

Premere e tenere premuto il tasting SU/MENU nel menu di registrazione per attivare l'opzione Visualizzazione della targa dell'auto. In quest'area è possibile inseire un totale di 10 caratteri. Per inseire il valore "0-9" o "A-Z" per agli carattere, premere il tasting GIU/MODALITA. Una volta inserti i valori corretti, premere il tasting OK/Registrazione per passare al carattere successivo etenere premuto il tasting SU/MENU per uscire delle impostazioni.

Attenzione: Se l'opzione Timbro data è disattivata, la targa del veicolo non verrà visualizzata sullo schermo e sulla registrazione,anche se l'opzione Visualizzazione della targa dell'auto è attivata.

Menu delsystema

In modalità Standby, premere due volte e tenere premuto il tasting SU/MENU per passare al menu del sistema. Per selezionare una delle voci, premere il tasting SU/MENU e GIU/MODALITA, poi premere OK/Registrarazione per confermare. Premendo e tenendo premuto nuovamente il tasting SU/MENU si esce dal sistema.

Modalità	Categoria	Risoluzione	tocategoria Predefinito
Menu	Modalità video	Risoluzione	1296P 2304x12961080P 1920x1080720P 1280x720VGA 640x480	1080P1920x1080(Obiet tttivoanteriore)720P 1280x720(Obiet tttivo interno)
		Registrazione in loop	Off/1 min/3 min/5 min 1 min
		HDR Off/On Off
		Rilevamento del movimento	Off/On Off
		Registrazione del suono	Off/On	On
		Timbro data	Off/On	On
		Accelerometro	Off/Bassa /Media /Alta	Media
		Monitoraggio parcheggio	Off/Basso/Medio/Alto Off
		Targa dell'auto	A-Z, 0-9
		Visualizzazione della targa dell'auto	Off/On	Off
	Modalità registrazione	Modalità di registrazione	Singolo/tmer 2 s/5 s/10 s Singolo
		Risoluzione 12	10/8/5/3/2/1M/VGA 12M
		Fotoshooting continuo	Off/On Off
		Qualità	Buona / Standard / Economica	Buona
		Nitta dezza	Alta/Standard/Bassa	Standard
		Bilanciamento del bianco	Auto/Lucediurna/Nuvoloso/Tungsteno/Fluorescente	Auto
		Colore	Colore/Bianco-nero/Seppia	Colore
	Modalità	Categoria	Sottocategoria	Predefinito
		ISO	Auto 1 100/200/400	Auto
		Esposizione	-3~+3	0
		Anti-Shake	Off/On	On
		Anteprima rapida	Off/2 s/5 s	Off
		Timbro data	Off/On	On
	Riproroduzione	Cancella	Cancella il file selezionato/Cancella tutti i file
		Protezione	Blocca il file selezionato / Sblocca il file selezionato / Blocca tutti i file/Sblocca tutti i file
		Slideshow	2 s/5 s/8 s	2 s
	Menù delsystema	LCD Spento	Off /30 s/1 min/2 min	Off
		Spegnimento automatico	Off /3 min/5 min /10 min	Off
		Frequenza	50 Hz/60 Hz	50 Hz
		Segnale acustico	Off/On	On
		Lingua	Inglese	Inglese
		Data/ora	GG/MM/AAAA	GG/MM/AAAA
		Luce di riempimento	Off/On/Auto	Off
		Formattazione	annulla/ok
		Impostazione predefinita	annulla/ok
		Versione	Versione attuale del software

Memoria di massa

Scaricare le registrazioni video/foto

La spia rossa di alimentazione e la spia blu di registrazione si accendono quando il dispositivo è collegato ad un computertramite cavo USB. Quando il dispositivo viene collegato al computer, sullo schermo saranno visibili due opzioni di scelta della modalità digettura: Memoria di massa e Modalità registrazione.

Memoria di massa

• Quando si selezione l'opzione Memoria di massa, lo schermo del registraratore sare vuoto e apparirà l'icona del supporto USB. Il dispositivo permetterà al computer di accedere ai file nella memoria di massa della schedà micro SD.

• Sulla scheda micro SD sono disponibili tre cartelle: DCIMA, DCIMB e LOCKFILE

• DCIMA è una cartella di file di registrazione dall'obiettivo anteriore

• DCIMB è una cartella di file di registrazione dall'obie ttivo interno
• LOCKFILE è una cartella di file di registrazione blocca tìcreata dall'accelerometro o dall'opzione Monitoraggio parcheggio

MODALITA DI REGISTRAZIONE

Quando si selezione la modalità di registrazione, il dispositivo funziona in modo standard. In questa modalità è possibile registrarare video e scattare foto.

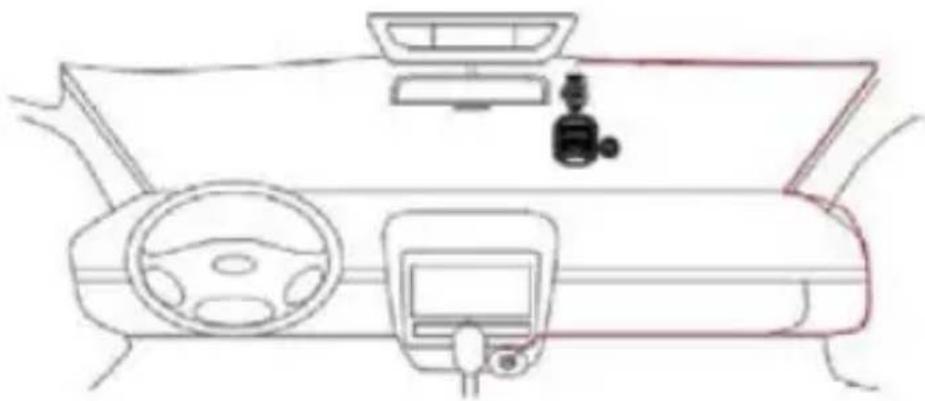

Schema di cablaggio

Specifiche del prodotto

Le specifiche sono soggette a modifiche a causa del continuo miglioramento alla preavviso.

So xcategoria	Predefinito
Dimensione del display Display	IPS HD da 2,0"
Angolo di visione	diagonale di 140°, angolo di registrazione molto ampio (obie cianteriore) diagonale di 100°, angolo di registrazione ampio (obie vto interno)
Risoluzione delle registrazioni	1296P 2304 X 1296 / 1080P 1920 X 1080 / 720P 1280 x 720P / VGA 640x480 (obie vto anteriore) / 720P 1280 x 720 (obie ttivo interno)
Risoluzione delle immagini	12M/10M/8M/5M/3M/2M/1M/VGA
Formato di registrazione	MOV/H264
Formato imagine	JPG
Scheda di memoria Scheda micro	micro SD con una capacité massima di 32 GB (classe 10 o superiore)
Frequenza	50 Hz/60 Hz
Presa di alimentazione USB 5 V	/1,5 A

Capacità della batteria	300 mAH
Microfono/altoparlante	Incorporato
Registrazione in loop	Off/1 min/3 min/5 min
Display spento / Registrazione del suono / Timbro data / Accelerometro / Rilevamento del movimento / Monitoraggio parcheggio / Visualizzazione della targa	Supporta
Lingua	Inglese
Peso netto del registratore	92 g
Dimensioni del registratore	58 (L) x 65 (H) x 33 (P) mm

Contenuto dell'imballaggio

n.1 registratore

n.1 manuale d'uso

n.1 obiettivo interno

n.1cavo diricarica

n.1staffa

Guida alla risoluzione dei problemi

1. Il registratore non si accende
   A. Assicurarsi che il registratore sia collegato correttamente al caricabatterie per auto. Si raccomanda di alimentare il registratore con un caricabatterie per auto da 12 V, in quanto la batteria incorpora viene utilizzata solo per salvare l'ultimo file in caso di emergenza. Si raccomanda di utilizzato SOLO il caricabatterie per auto da 12 V in dotazione al disposativo. NON utilizzato una porta USB standard.
   B. Ripristinare le impostazioni di fabbrica del registraratore.
2. Il registratore non registra oppure è apparso un erre "Mancanza di spazio sulla scheda"
   A. Si consiglia di utilizzato la sched a micro SD di CLASSE 10 o superiore. Le specifiche delle schede micro SD variano a seconda della marca, alcune potrebbero non funzionare come previsto con lo stoto registratore. Prima di acquistare la sched a micro SD, verificare la sua compatibilità con il registratore.
   B. Di solito quello è dovuto a troppi file "bloccati". Passare alle impostazioni, selezionare Formattazione e cancellare tutti i dati. Guidare su una strada molto accidentata può comportare il salvataggio di troppi file bloccati sulla schedà micro SD; in quello caso, la sensibilità dell'accelerometro deve essere ridotta a bassa.

C. Riavviare il dispositivo.
3. Messaggio d'errore "Nessuna scheda inserta"
A. Assicurarsi che la sched a micro SD sia correttamente inserta e fissata nello slot. Altrimenti la sched a micro SD è stata probabilitmente inserta in modo errato.
B. Formattare la sched a micro SD (dal livello delle impostazioni).
4. Data e oran non corrette
A. Azzerare la data e l'ora nel menu del sistema. Se la batteria interna è completamente scarica, caricare completamente il dispositivo e insere nuovamente la data/l'ora.
5. Manca la nitidezza della registrazione o della fotto oppure nella fotto è visibile una barra orizzontale
A. Assicurarsi che le pellicole di protezione dello schermo e degli obiettivi siano state rimosse.
B. Pulire l'obiettivo con un panno morbido di cotone. Non toccare la lente. Assicurarsi che sull'obiettivo non vi siano sporcizia o impronte digitali.
C. Impostare la frequenza corretta nel menu delsystema.
D. L'illuminazione anteriore e posteriori influiisce sulla qualità della registrazione e delle immagini.
6. La durata della batteria non supera 10 minuti
A. Si tratta di un fenomeno normale. La batteria incorpora viene utilizzata per salvare la registrazione in caso di problemi con alimentazione.
7. Il display si spegne durante la guida
A. Passare al menu del systeme e verificare se l'opzione LCD Spento sia abilitata. Se è così, disabilitarla.
8. Il dispositivo si è bloccato dopo una rapida pressione dei tasti
A. Riavviare il dispositivo.
9. Il dispositivo si è bloccato / ha smesso di funzionare dopo un breve tempo di registrazione
A: Prima del primo utilizzo verificare se la sched a micro SD sua stata formattata nel dispositivo (dal livello delle impostazioni). Si raccomanda di riavviare il dispositivo se con nua a non reagire. B.
C. Controllare la velocità di trasmissione della schedà micro SD; per maggiore trasmissione dei dati raccomanda di uizzare una schedà di classe 10 o superiore, in par colare per file di dimensioni maggiori.
10. Messaggio d'errore "Errore durante la riproduzione del file"
A. Ci possono essere dei settori di dati corrotti sulla sched a micro SD, occorre formattare la sched a SD utilizzando l'opzione Formattazione nel menu del systema.

1. Non é possible riproduire i file di ritorno (.mov e .jpg)
   A. Non esiste un codec adatto per riproduire quello tipo di file. Aggiornare Windows Media Player, QuickTime Player o altri software di riproduzione.
2. NESSUNA registrazione/foto dell'evento
   A. Verificare che ci sia un gran numero di file "bloccati" sulla schedà micro SD; in quello caso, i file non sono stati salvati a causa del poco spazio a disposizione. Passare alle
   B. I file potrebbero essere stati sovrascritti nel ciclo di registrazione (registrazione in loop).
3. Il dispositorio non si accende
   A. Collegare il disposivo ad un caricabatterie per auto da 12 V e lasciarlo per 10 minuti. A volta, a causa della conservazione e della trasmissione, la batteria cui esere completingamente scarica; si tratta di un fenomeno normale.
4. Nessun suono nella registrazione, nessun suono di tasti, l'accelerometro non funziona, mancanza di data e ora
   A. Selezionare "Impostazione predefinita" nel menu delsystema.
