P49-3-50 - Tubo composito Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	P49-3-50
Tipo di prodotto	Tubo composito multistrato
Diametro esterno	20 mm
Spessore totale	2 mm
Lunghezza	50 m
Colore	Bianco
Materiale	PEX – Alluminio – PEX (triplo strato)
Pressione di esercizio massima	10 kg (1,0 MPa)
Temperatura di esercizio massima	95 °C
Temperatura di rammollimento Vicat	131,5 °C
Durata a 20 °C	Oltre 100 anni
Durata in condizioni nominali	Oltre 50 anni
Coefficiente di conducibilità termica	0,45 W/mK
Coefficiente di dilatazione termica	2,5 × 10⁻⁵ m/mK
Resistenza al gelo	Supporta lavori a -40 °C senza danni
Barriera antiossigeno	Sì, grazie allo strato di alluminio
Contenuto della confezione	Tubo (1 pezzo), utensile di arrotondamento (1), pinze (10)
Installazione	Facile, piegatura senza ritorno, taglio senza bave
Manutenzione e pulizia	Pulire con un panno morbido, evitare prodotti abrasivi
Sicurezza	Non superare la pressione e la temperatura massime specificate
Ricambi e riparabilità	Contattare il servizio post-vendita Vevor per eventuali ricambi

Domande frequenti - P49-3-50 Vevor

Come installare il tubo composito Vevor P49-3-50?

L'installazione è semplice: tagliare il tubo alla lunghezza desiderata con un tagliatubi (non fornito per questo modello), arrotondare l'estremità con l'utensile di arrotondamento fornito, quindi collegare i raccordi appropriati. Il tubo si piega facilmente senza ritorno, facilitando la posa.

Questo tubo può essere utilizzato per l'acqua potabile?

Sì, il tubo in PEX-alluminio-PEX è adatto per sistemi di acqua potabile. Resiste alla corrosione e non rilascia sostanze nocive.

Quali strumenti sono necessari per l'installazione?

Gli strumenti inclusi sono un utensile di arrotondamento e pinze. Potrebbe essere necessario un tagliatubi specifico (non fornito per il modello P49-3-50). Avrete anche bisogno di raccordi adatti.

Come tagliare il tubo?

Utilizzare un tagliatubi speciale per tubo composito o un seghetto per metalli fine. Assicurarsi di tagliare dritto per facilitare il collegamento.

Si può utilizzare questo tubo all'esterno?

Sì, resiste al gelo fino a -40 °C e ai raggi UV grazie allo strato di alluminio. È quindi adatto per installazioni esterne interrate o aeree.

Qual è la flessibilità del tubo?

Il tubo è molto flessibile e si piega facilmente senza ritorno elastico, facilitando la curvatura e la posa negli angoli.

Come collegare il tubo ai raccordi?

Utilizzare raccordi a compressione o a scorrimento adatti. Stringere i dadi con le pinze fornite per garantire la tenuta.

Qual è la garanzia del prodotto?

Vevor offre una garanzia elettronica. Per maggiori dettagli, consultare il certificato di garanzia incluso o contattare il servizio post-vendita.

Si può interrare questo tubo?

Sì, è adatto per l'interramento diretto. Il suo strato di alluminio protegge dall'ossigeno e dai roditori, e resiste alla pressione del terreno.

Come conservare il tubo prima dell'installazione?

Conservarlo al riparo dalla luce solare diretta, in un luogo asciutto e temperato. Evitare temperature estreme per preservarne le proprietà.

MANUALE UTENTE P49-3-50 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

TUBO IN COMPOSITO ALLUMINIO-PLASTICA PEX-AL-PEX

MODELLO: P49-1 _ XP49-3- X

X è 25/50/100/200/500

Modello	P49-1-25	P49-1-100	P49-1-200	P49-1-300	P49-3-50
Esterno Diametro	16 mm	16 mm	16mm	16mm	20 mm
Spessore complessivo	2 mm	2 mm	2 mm	2 mm	2 mm
Lunghezza totale	25m	100 metri	200 metri	300 metri	50m
Colore	Bianco	Bianco	Bianco	Bianco	Bianco
Materiale	PEX - Strato di alluminio - PEX

PACKING LIST

Modello		P49-1-25	P49-1-100	P49-1-200	P49-1-300	P49-3-50
TUBO COMPO SITO		1 pz	1 pz	1 pz	1 pz	1 pz
Strumen to di arrotond amento		1 pz	1 pz	1 pz	1 pz	1 pz
Tagliatu bi		0 pezzi	0 pezzi	1 pz	1 pz	0 pezzi
Morsetti		0 pezzi	10 pezzi	20 pezzi	30 pezzi	10 pezzi

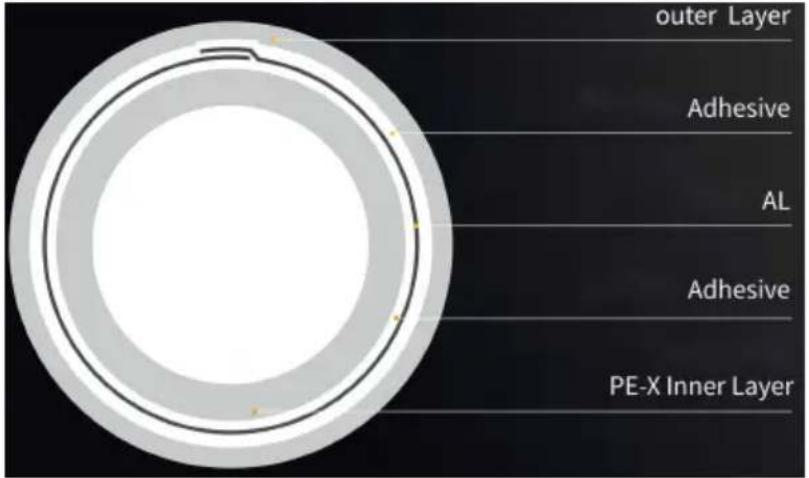

Sezione strutturale del quinto piano

©Lunga durata: alla temperatura di esercizio di 70 °C e alla pressione di esercizio di 1,0 MPa, la durata di servizio continua a lungo termine superiore a 50 anni; la durata di servizio normale della temperatura più di 100 anni;

©Il grado di reticolazione è stabile e uniforme: il grado di reticolazioni stabile, i diametri interno ed esterno dei tubi sono unificati e lo spes della parete è uniforme nelle direzioni longitudinale e trasversale;

◎Resistenza alla pressione ad alta resistenza: può resistere a lungo temperatura dell'acqua di 85 °, poiché contiene saldatura di testa laser senza soluzione di continuità e processo di saldatura a sovrapposizioni strati di alluminio, può sopportare un intervallo di pressione di 10 kg;

©Buona conduttività termica: il coefficiente di conduttività termica è 0,4 W/mk, 1,5 \~ 2 volte il coefficiente del tubo in polietilene reticolato, c favorevole al trasferimento di calore tra il tubo e il pavimento, e il s

riscaldamento ha maggiore efficienza termica;

©L'installazione è più veloce poiché si piega senza rimbalzo: con le caratteristiche di facile piegatura senza ritorno elastico, la posa della bobina nella costruzione, il posizionamento e il fissaggio del tubo sono molto facili, l'efficienza del lavoro può essere notevolmente migliorata;

© Il coefficiente di dilatazione termica è piccolo: il coefficiente di dilatazione termica è 2,5×10-5 m/mk, per evitare grandi dilatazioni o contrazioni causate dalla rottura del terreno o dal danneggiamento del sistema di tubazioni;

©La sicurezza del sistema di protezione dell'ossigeno: il tubo di allum nello strato intermedio può isolare completamente la permeazione dell'ossigeno, prevenire la corrosione ossidativa dei componenti soggetti corrosione e garantire a lungo il normale funzionamento e la durata o sistema;

◎Parete interna liscia del tubo senza incrostazioni: design aerodinamici bassa resistenza ai fluidi, basso rumore di flusso, riduzione delle incrostazioni per evitare blocchi;

© Buona resistenza al calore: il punto di rammollimento Vicat è 131,5°C, la temperatura massima di esercizio fino a 95°C, soddisfa pienamente il codice di approvvigionamento idrico e di drenaggio dell'edificio nell'uso requisiti del sistema di acqua calda;

©Non danneggiare a basse temperature: in inverno -40°C le condizior bassa temperatura possono essere di costruzione normale, facili da piegare senza danni, l'hot melt e il collegamento meccanico sono com semplici;

INSTRUCTIONS FOR USE

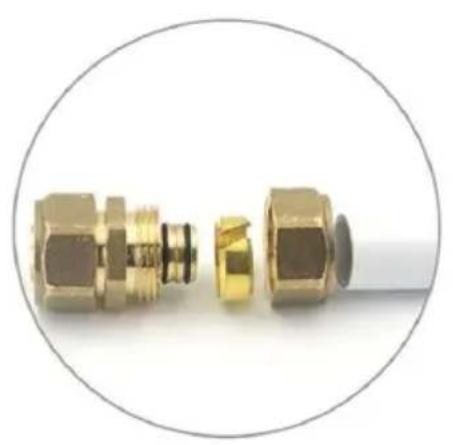

Installazione facile

Il tubo in alluminio-plastica può essere tagliato con uno speciale taglia o altri utensili da taglio, senza bisogno di filo, e può essere piegato rimbalzare. L'operazione di piegatura del tubo è semplice e il collegan della tubazione è conveniente.
