Tipo di prodotto	Tubo composito multistrato
Marca	Vevor
Modello	P49-1-300
Diametro esterno	16 mm
Spessore della parete	2 mm
Lunghezza totale	300 m
Colore	Bianco
Materiale	PEX - Alluminio - PEX
Pressione di esercizio massima	10 kg (1,0 MPa)
Temperatura di esercizio massima	95 °C
Temperatura di rammollimento Vicat	131,5 °C
Peso approssimativo	18 kg (stima)
Contenuto della confezione	1 tubo, 1 utensile di arrotondamento, 1 tagliatubi, 30 fascette
Utilizzo consigliato	Riscaldamento a pavimento, impianti idraulici acqua calda e fredda
Resistenza al gelo	Può essere installato a temperature fino a -40 °C
Durata stimata	Oltre 50 anni (a 1,0 MPa, 20 °C)
Manutenzione	Nessuna manutenzione regolare necessaria
Pulizia	Strofinare con un panno umido se necessario
Sicurezza	Barriera antiossigeno integrata, resistente alla corrosione
Garanzia	Garanzia elettronica inclusa (consultare le istruzioni)

Domande frequenti - P49-1-300 Vevor

Quali utensili sono forniti con il tubo composito Vevor P49-1-300?

La confezione contiene un tubo da 300 m, un utensile di arrotondamento, un tagliatubi e 30 fascette.

Qual è la pressione massima supportata da questo tubo?

Il tubo supporta una pressione di esercizio di 10 kg (1,0 MPa).

Si può usare questo tubo per l'acqua calda?

Sì, la temperatura massima di esercizio è di 95 °C, ideale per i sistemi di acqua calda.

Questo tubo è adatto per il riscaldamento a pavimento?

Sì, grazie alla sua buona conducibilità termica (0,45 W/mK) e alla sua flessibilità, è perfettamente adatto per il riscaldamento a pavimento.

Il tubo può essere installato in inverno?

Sì, resiste al gelo e può essere installato a temperature fino a -40 °C senza danni.

Qual è la durata di questo tubo composito?

La durata stimata è di oltre 50 anni in condizioni normali di pressione e temperatura.

Il tubo contiene una barriera antiossigeno?

Sì, lo strato intermedio di alluminio funge da barriera antiossigeno per proteggere il sistema dalla corrosione.

Come tagliare e installare questo tubo?

Utilizzare il tagliatubi fornito per un taglio netto. Il tubo si piega senza rimbalzo e si collega con raccordi meccanici o mediante saldatura.

Qual è il diametro esterno del tubo P49-1-300?

Il diametro esterno è di 16 mm con uno spessore della parete di 2 mm.

Questo tubo è compatibile con raccordi standard?

Sì, si utilizza con raccordi a compressione o a scorrimento per tubi multistrato da 16 mm.

MANUALE UTENTE P49-1-300 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

TUBO IN COMPOSITO ALLUMINIO-PLASTICA PEX-AL-PEX

MODELLO: P49-1 _ XP49-3- X

X è 25/50/100/200/500

Modello	P49-1-25	P49-1-100	P49-1-200	P49-1-300	P49-3-50
Esterno Diametro	16 mm	16 mm	16mm	16mm	20 mm
Spessore complessivo	2 mm	2 mm	2 mm	2 mm	2 mm
Lunghezza totale	25m	100 metri	200 metri	300 metri	50m
Colore	Bianco	Bianco	Bianco	Bianco	Bianco
Materiale	PEX - Strato di alluminio - PEX

PACKING LIST

Modello		P49-1-25	P49-1-100	P49-1-200	P49-1-300	P49-3-50
TUBO COMPO SITO		1 pz	1 pz	1 pz	1 pz	1 pz
Strumen to di arrotond amento		1 pz	1 pz	1 pz	1 pz	1 pz
Tagliatu bi		0 pezzi	0 pezzi	1 pz	1 pz	0 pezzi
Morsetti		0 pezzi	10 pezzi	20 pezzi	30 pezzi	10 pezzi

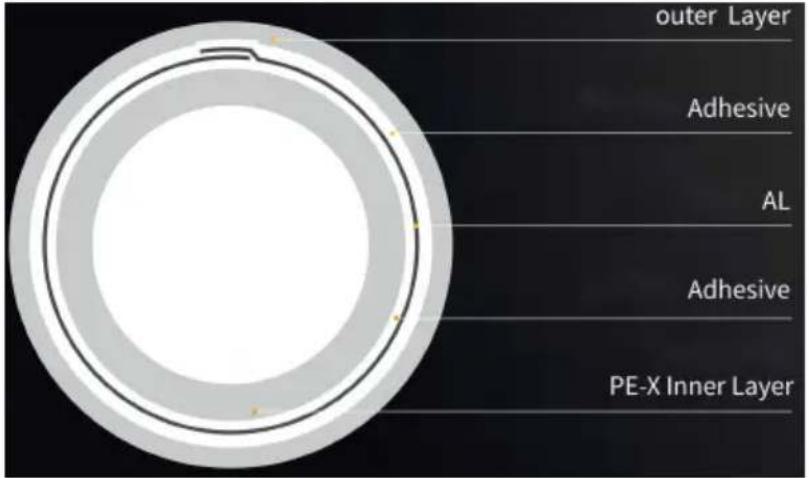

Sezione strutturale del quinto piano

◎Lunga durata: alla temperatura di esercizio di 70 °C e alla pressione di esercizio di 1,0 MPa, la durata di servizio continua a lungo termine superiore a 50 anni; la durata di servizio normale della temperatura 2 più di 100 anni;

©Il grado di reticolazione è stabile e uniforme: il grado di reticolazior stabile, i diametri interno ed esterno dei tubi sono unificati e lo spes della parete è uniforme nelle direzioni longitudinale e trasversale;

◎Resistenza alla pressione ad alta resistenza: può resistere a lungo temperatura dell'acqua di 85 °, poiché contiene saldatura di testa lase senza soluzione di continuità e processo di saldatura a sovrapposizion strati di alluminio, può sopportare un intervallo di pressione di 10 kg;

◎ Buona conduttività termica: il coefficiente di conduttività termica è 0,4 W/mk, 1,5 \~ 2 volte il coefficiente del tubo in polietilene reticolato, c favorevole al trasferimento di calore tra il tubo e il pavimento, e il s

riscaldamento ha maggiore efficienza termica;

©L'installazione è più veloce poiché si piega senza rimbalzo: con le caratteristiche di facile piegatura senza ritorno elastico, la posa della bobina nella costruzione, il posizionamento e il fissaggio del tubo sono molto facili, l'efficienza del lavoro può essere notevolmente migliorata;

Il coefficiente di dilatazione termica è piccolo: il coefficiente di dilatazione termica è 2,5×10-5 m/mk, per evitare grandi dilatazioni o contrazioni causate dalla rottura del terreno o dal danneggiamento del sistema di tubazioni;

©La sicurezza del sistema di protezione dell'ossigeno: il tubo di allum nello strato intermedio può isolare completamente la permeazione dell'ossigeno, prevenire la corrosione ossidativa dei componenti soggetti corrosione e garantire a lungo il normale funzionamento e la durata o sistema;

◎Parete interna liscia del tubo senza incrostazioni: design aerodinamici bassa resistenza ai fluidi, basso rumore di flusso, riduzione delle incrostazioni per evitare blocchi;

©Buona resistenza al calore: il punto di rammollimento Vicat è 131,5°C, la temperatura massima di esercizio fino a 95°C, soddisfa pienamente il codice di approvvigionamento idrico e di drenaggio dell'edificio nell'uso requisiti del sistema di acqua calda;

©Non danneggiare a basse temperature: in inverno -40°C le condizior bassa temperatura possono essere di costruzione normale, facili da piegare senza danni, l'hot melt e il collegamento meccanico sono com semplici;

INSTRUCTIONS FOR USE

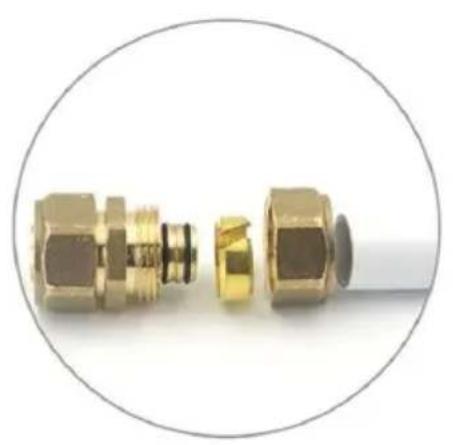

Installazione facile

Il tubo in alluminio-plastica può essere tagliato con uno speciale taglia o altri utensili da taglio, senza bisogno di filo, e può essere piegato rimbalzare. L'operazione di piegatura del tubo è semplice e il collegan della tubazione è conveniente.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

EC

REP

Tecnico Supporto e certificato di garanzia elettronica
