MANUALE UTENTE YG19-813B-101 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

BALAUSTRA PER PONTE

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Balaustra per terrazza

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO:

1. Non permettere ai bambini di salire sull'unità.
2. Tenere lontani bambini e animali domestici durante il montaggio.

ISTRUZIONI DI SICUREZZA

1. Si prega di montare il prodotto seguendo scrupolosamente le istruzioni.
   Un montaggio non corretto potrebbe rivelarsi pericoloso.
2. Si prega di indossare occhiali di sicurezza e guanti da lavoro durante il montaggio.
3. Non provare a montare il prodotto quando ci si sente stanchi o sotto sforzo.
   influenza di alcol, droghe o farmaci.
4. La capacità di carico e altri parametri del prodotto vengono applicati al
   solo prodotti correttamente e completamente assemblati.
5. Separare e contare tutte le parti e l'hardware.
6. Preparare il seguente utensile: cacciavite a croce.
7. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
8. Per il montaggio sono necessarie due persone.
9. Attenersi esclusivamente agli usi previsti.
10. Il prodotto è realizzato in alluminio metallico. Dopo l'installazione, si prega di non colpire intenzionalmente per evitare danni alla recinzione in legno.

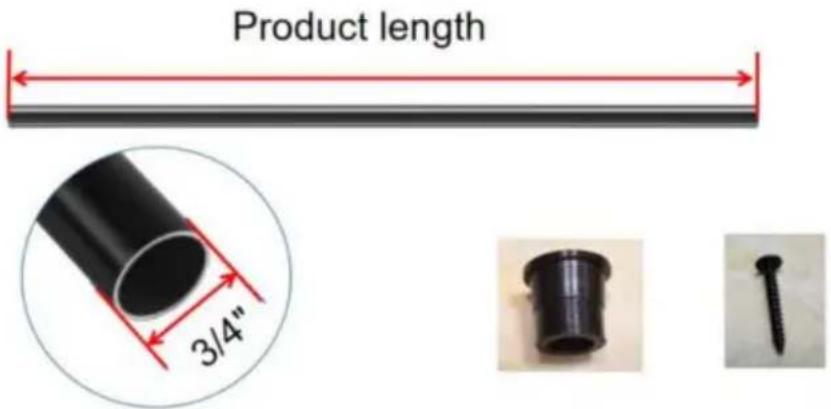

ELENCO PARAMETRI

Modello	Numero di kit	Prodotto esterno diametro	Prodotto lunghezza	ringhiera altezza	M5*30 Vite	Plastica connettore
YG19-66 0B-101			26 pollici	36inc H	202 pezzi	202 pezzi101 pezzi ∅9
YG19-91 4B-101	101 pezzi	∅3/4"	36 pollici	48 pollici H	202 pezzi	202 pezzi
YG19-813B-101	101 pezzi	∅3/4"	32 pollici	42 polliciH	202 pezzi	202 pezzi
YG19-660B-51	51 pezzi	∅3/4"	26 pollici	36incH	102 pezzi	102 pezzi
YG19-813B-51	51 pezzi	∅3/4"	32 pollici	42 polliciH	102 pezzi	102 pezzi
YG19-914B-51	51 pezzi	∅3/4"	36 pollici	48 polliciH	102 pezzi	102 pezzi

Ogni balaustra per terrazza richiede 2 connettori e 2 viti di montaggio;

il pacchetto include solo balaustra per terrazza, vite M5*30 e plastica

connettore, si prega di acquistare autonomamente le altre parti di installazione.

Balaustra per terrazza, applicabile all'installazione sulla rotaia orizzontale

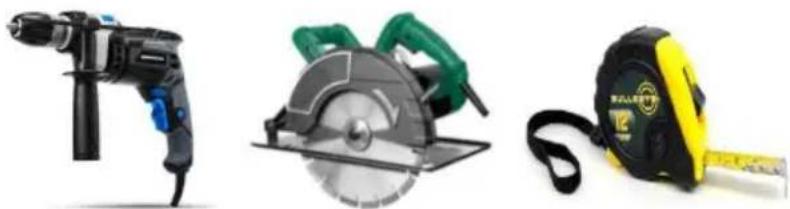

Prima dell'installazione è necessario preparare autonomamente il trapano elettrico, la sega circolare e il metro a nastro.

Guida all'installazione

1. Montare la balaustra per terrazza in base all'altezza della ringhiera.

ABRACED 157.00 ABRACED 157.00

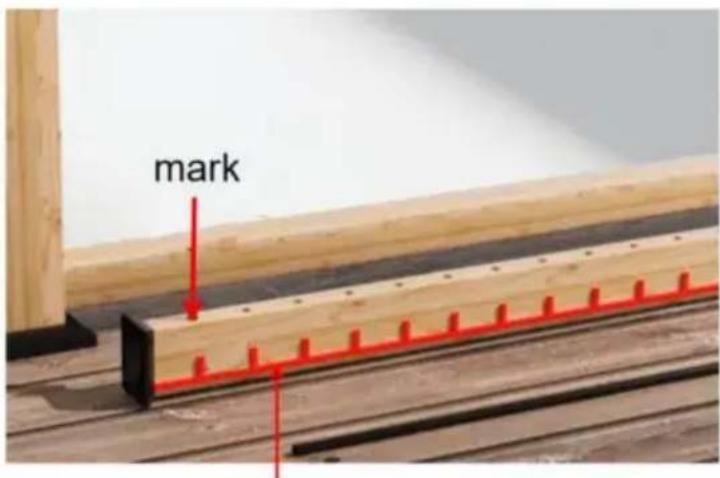

1. Tracciare il segno di installazione sulla ringhiera, la distanza centrale dei due marcatori è di 4,5 pollici, la distanza di marcatura tra la ringhiera superiore e quella inferiore è la stessa;

mark

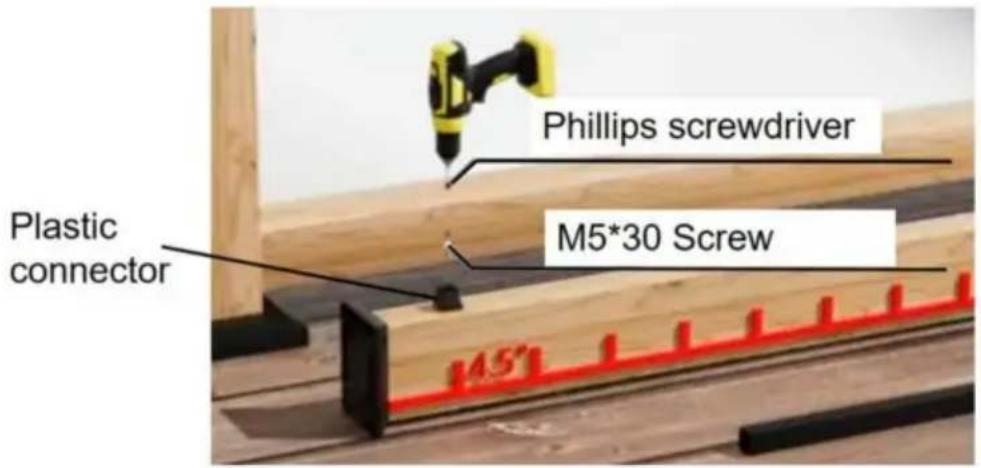

1. Avvitare il connettore in plastica alla ringhiera nel punto segnato.

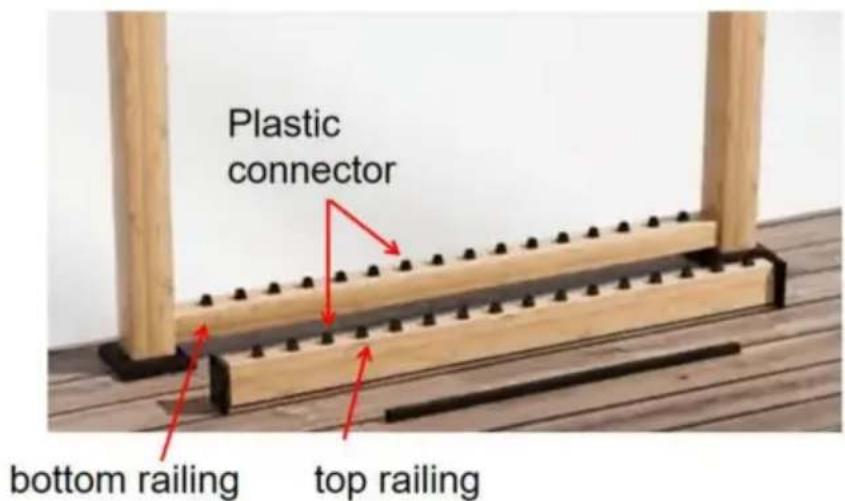

1. Installare tutti i connettori sulle guide superiore e inferiore

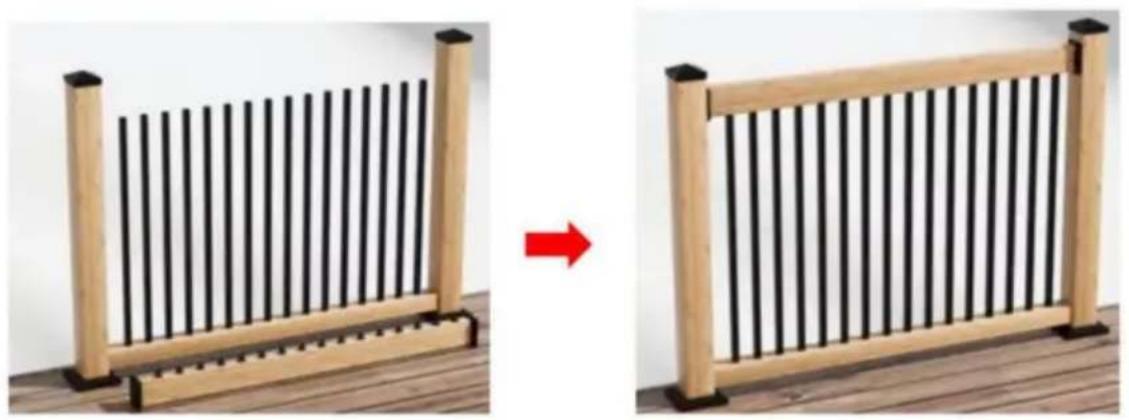

1. Inserire il foro interno della balaustra del decking nel connettore di plastica e inserire il connettore di plastica della guida superiore nel foro interno della balaustra del decking

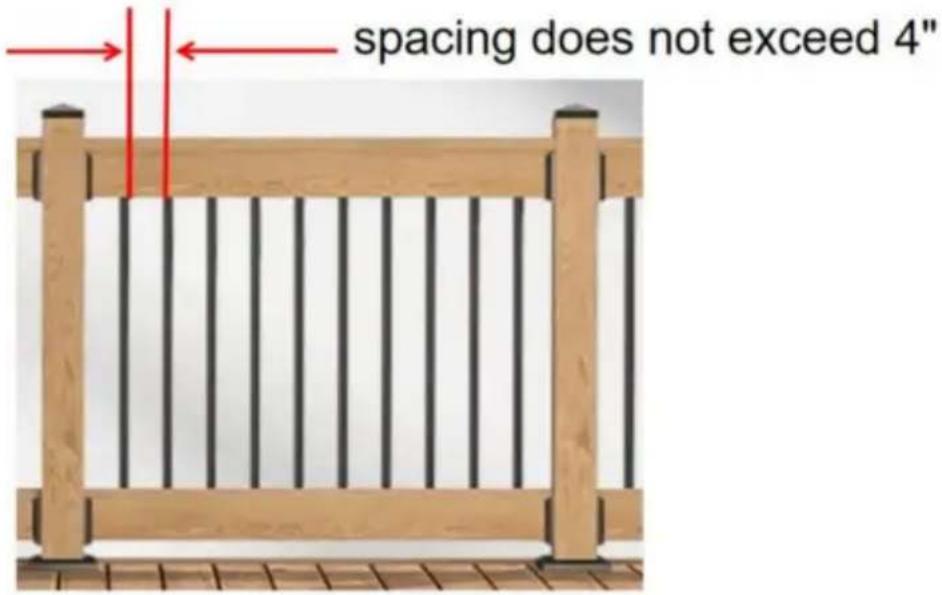

1. Fissare la ringhiera superiore alle colonne della ringhiera sinistra e destra e completare l'installazione; dopo l'installazione, le due balaustre del decking sono inferiori a 4 pollici

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.
