BEDIENUNGSANLEITUNG YG19-813B-101 Vevor
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
TERRASSENBALUSTER
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
Terrassenbaluster
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
WARNUNG:
- Erlauben Sie Kindern nicht, auf das Gerät zu klettern.
- Halten Sie Kinder und Haustiere während der Montage fern.
SICHERHEITSHINWEISE
- Bitte montieren Sie das Produkt streng gemäß der Anleitung.
Eine falsche Montage kann gefährlich sein. - Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.
- Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.
- Tragfähigkeit und andere Produktparameter werden auf die angewendet
Nur ordnungsgemäß und vollständig montiertes Produkt. - Trennen und zählen Sie alle Teile und die Hardware.
- Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
- Wenn Sie Elektrowerkzeuge verwenden, achten Sie darauf, langsamer zu werden und anzuhalten, wenn erforderlich.
- Für die Montage werden zwei Personen benötigt.
- Befolgen Sie nur die vorgesehenen Verwendungszwecke.
- Das Produkt besteht aus Metallaluminium. Nach der Installation bitte nicht absichtlich einschlagen, um eine Beschädigung des Holzzauns zu vermeiden.

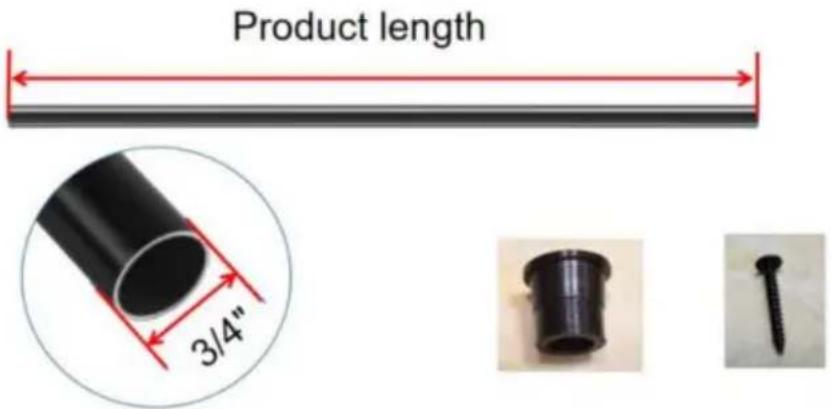

PARAMETERLISTE
| Modell | Nummer Plavon Bausätzen | ProduktäußereDurchmesser | ProduktLänge | GeländerHöhe | M5*30Schrauben | Anschluss |
| YG19-660B-101 | 101 Stück | ∅3/4" | 26 Zoll | 36inklH | 202 Stück | 202 Stück |
| YG19-914B-101 | 101 Stück | ∅3/4" | 36 Zoll | 48 ZollH | 202 Stück | 202 Stück |
| YG19-813B-101 | 101 Stück | ∅3/4" | 32 Zoll | 42 ZollH | 202 Stück | 202 Stück |
| YG19-660B-51 | 51 Stück | ∅3/4" | 26 Zoll | 36inklH | 102 Stück | 102 Stück |
| YG19-813B-51 | 51 Stück | ∅3/4" | 32 Zoll | 42 ZollH | 102 Stück | 102 Stück |
| YG19-914B-51 | 51 Stück | ∅3/4" | 36 Zoll | 48 ZollH | 102 Stück | 102 Stück |
Jeder Terrassenbaluster benötigt 2 Verbindungsstücke und 2 Schraubbefestigungen.
Das Paket beinhaltet nur Terrassenbaluster, M5*30 Schraube und Kunststoff
Stecker. Die anderen Installationsteile kaufen Sie bitte selbst.
Terrassenbaluster, ist für die Montage auf der horizontalen Schiene geeignet

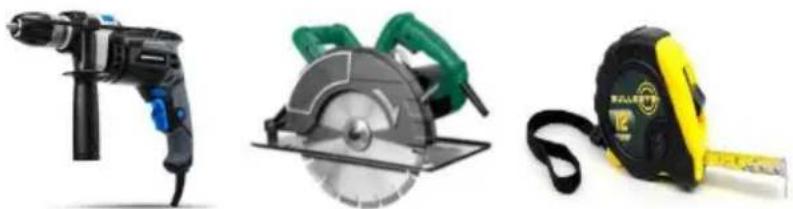

Sie müssen vor der Installation selbst die elektrische Bohrmaschine, die Kreissäge und das Maßband vorbereiten.
Installationsanleitung 1.

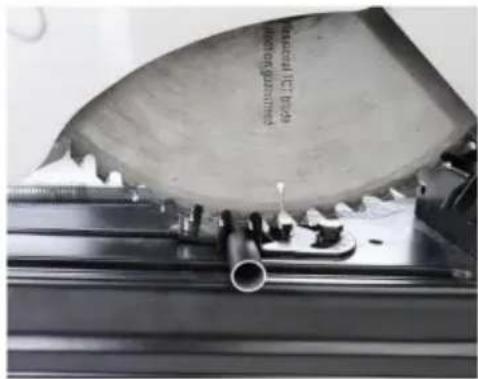

Bearbeiten Sie die Terrassenbaluster entsprechend der Höhe des Geländers.

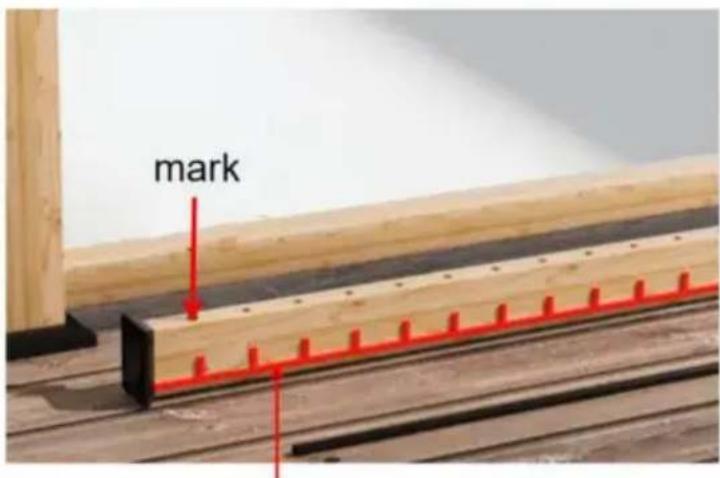

- Zeichnen Sie die Installationsmarkierung auf das Geländer. Der Achsabstand der beiden Markierungen beträgt 4,5 Zoll. Der Markierungsabstand zwischen dem oberen und dem unteren Geländer ist gleich.


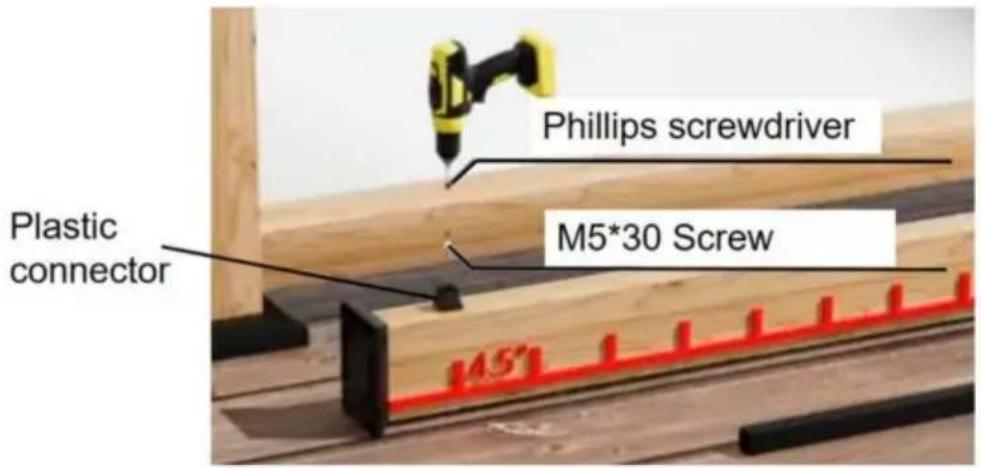

mark- An der markierten Stelle den Kunststoffverbinder mit dem Geländer verschrauben.

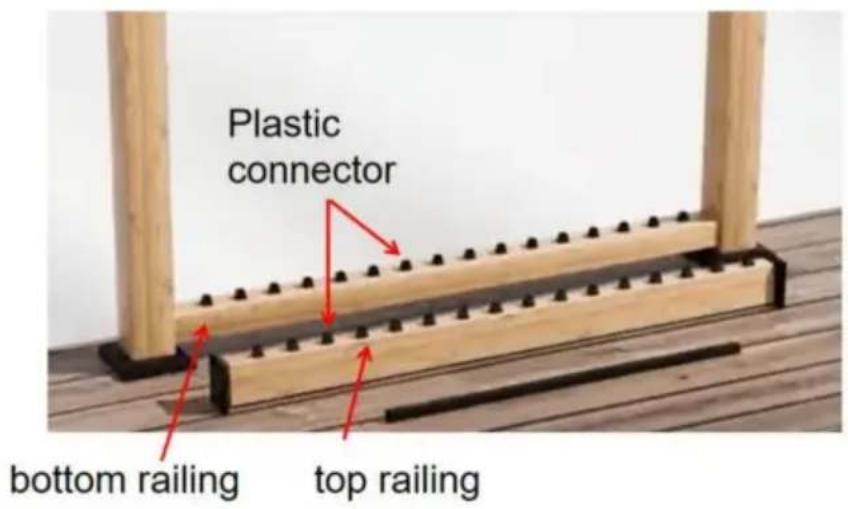

- Installieren Sie alle Verbindungsstücke an den oberen und unteren Schienen
- Stecken Sie das innere Loch des Terrassenbalusters in den Kunststoffverbinder und stecken Sie den Kunststoffverbinder der oberen Schiene in das innere Loch des Terrassenbalusters

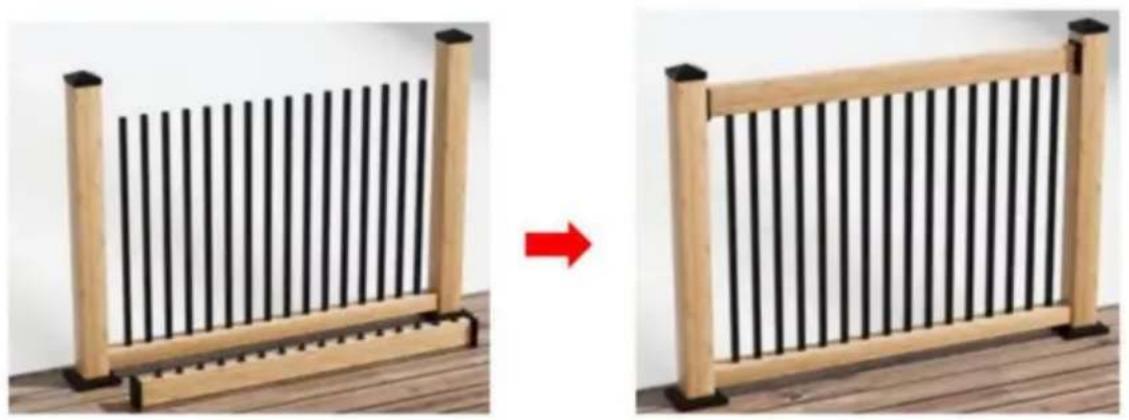

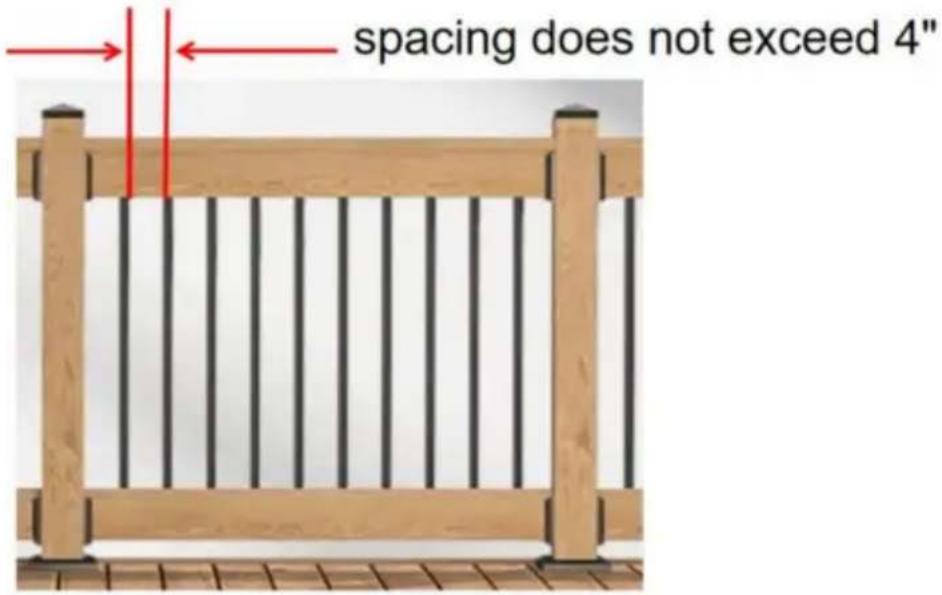

- Befestigen Sie das obere Geländer an den linken und rechten Geländersäulen und schließen Sie die Installation ab. Nach der Installation sind die beiden Terrassenbaluster weniger als 4 Zoll

