MANUALE UTENTE XSJ23-F05 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

GUIDE PER RIMORCHI BARCA

MODELLO:XSJ23-F01/XSJ23-F02/XSJ23-F03

Modello XSJ23-F04/XSJ23-F05

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

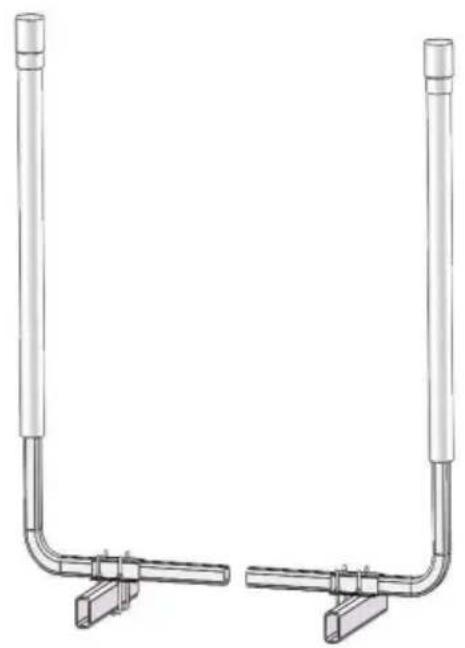

RIMORCHIO PER BARCA

GUIDE

MODELLO:XSJ23-F01/XSJ23-F02/XSJ23-F03/XSJ23-F04/XSJ23-F05

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste le avvertenze e le istruzioni possono causare lesioni personali o danni a beni di valore. ÿ Evitare che i

bambini utilizzino le guide del rimorchio della barca. E questo prodotto non è un giocattolo. Non non permettere ai bambini di

giocare. ÿ Tenere lontano da punte affiliate, lame e altri oggetti. ÿ

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

6. Le capacità del prodotto si applicano al prodotto correttamente e completamente assemblato soltanto.

7. Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere piccole parti di ricambio fuori dalla portata dei bambini.

SALVA QUESTE ISTRUZIONI

INFORMAZIONI FCC

PER MODELLO XSJ23-F02 E XSJ23-F04

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a le due condizioni seguenti:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare l'utente autorità di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e se non installato e utilizzato secondo le istruzioni, può causare interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto provoca interferenze dannose alla radio o alla televisione ricezione, che può essere determinata accendendo e spegnendo il prodotto, il l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei seguenti misure. ÿ

Riorientare o riposizionare l'antenna ricevente. ÿ Aumentare la distanza tra il prodotto e il ricevitore. ÿ Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato.

il ricevitore è connesso.

ÿ Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

SPECIFICHE DEL PRODOTTO:

Modello#	Lunghezza (mm)	Altezza (mm)	Altezza1 (mm)	Larghezza (mm)	L (millimetro)
Modello XSJ23-F01	550	/	1105	85	300
Modello XSJ23-F02	550	1175 /		85	300
XSJ23-F03	480	/	1215	85	160
Modello XSJ23-F04	550 85	1670	/		300
Modello XSJ23-F05	550	/	1590	85	300

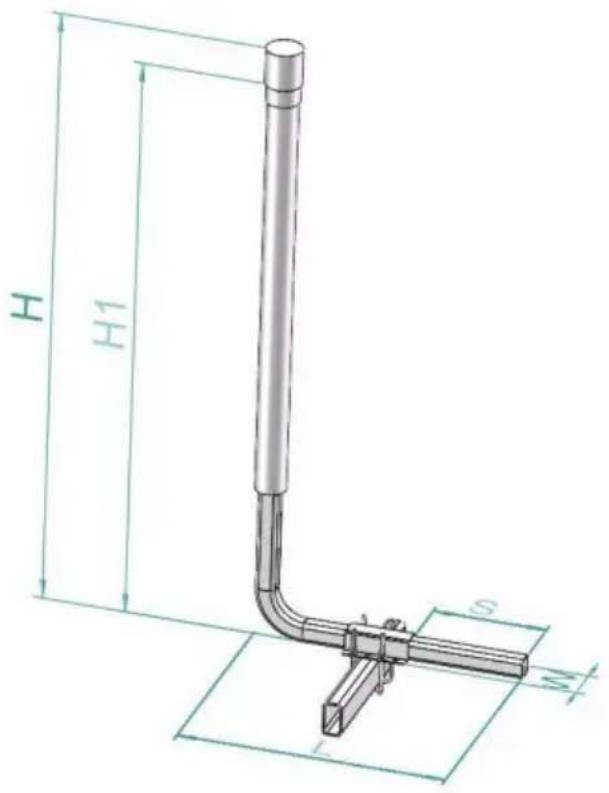

H H1 S M

MODELLO:
Modello XSJ23-F01/XSJ23-F02
Modello XSJ23-F04/XSJ23-F05

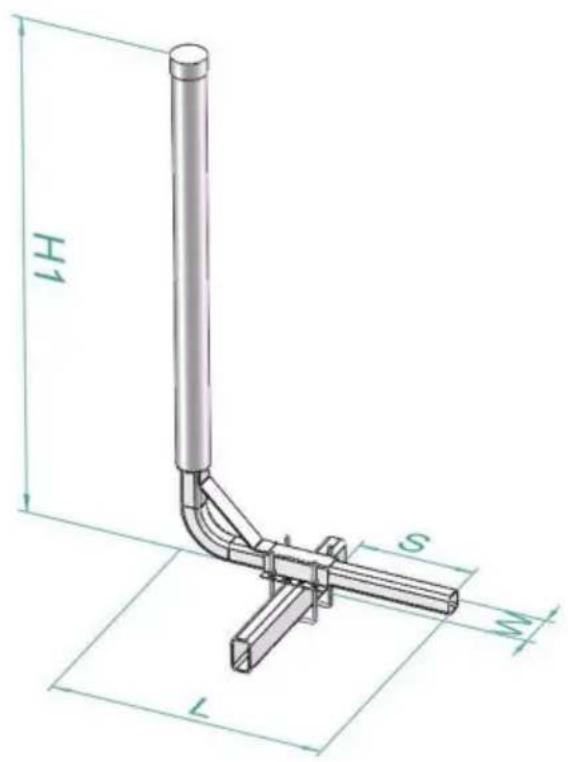

H1 S M L

MODELLO:XSJ23-F03

IL PACCHETTO INCLUDE

Nessuna immagine dei componenti			Quantità
			Adatto al modello #
			Modello XSJ23-F05	XSJ23-F03	Modello XSJ23-F02Modello XSJ23-F04
1	bullone a U-2		2 pezzi	2 pezzi	2 pezzi
2	Fessura a forma di U piatto		2 pezzi	2 pezzi	2 pezzi
3	bullone a U-1		2 pezzi	2 pezzi	2 pezzi
4	rondella piatta		8 pezzi	8 pezzi	8 pezzi
5	Rondella elastica		8 pezzi	8 pezzi	8 pezzi
6	noce		8 pezzi	8 pezzi	8 pezzi
7	Staffa a L		2 pezzi		2 pezzi
				2 pezzi
8	chiave		1 pz	1 pz	1 pz
9	Luce LED		/		2 pezzi

ISTRUZIONI SEMPLICI

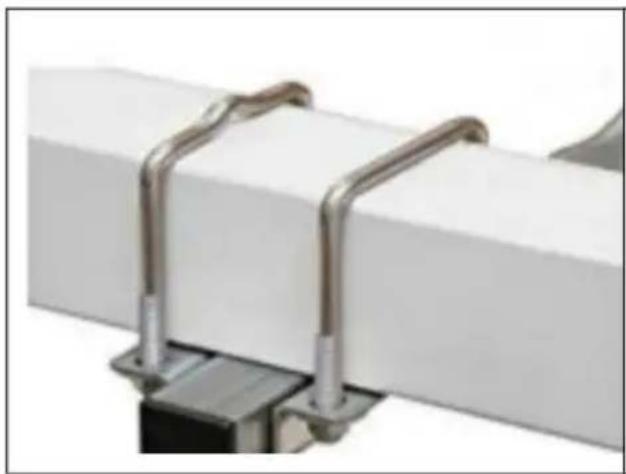

Fissare l'assemblaggio part7 alla trave della staffa utilizzando bulloni a U. Fissato e serrato con bullone a U, i bulloni a U possono essere installati nei due modi mostrati nella figura in base alle condizioni effettive.

È anche possibile montare il gruppo ferroviario sotto la trave del rimorchio

ATTENZIONE:

ÿ Si consiglia di trovare qualcuno che vi assista durante l'installazione. ÿ Assicurarsi che la guida sia installata nella posizione corretta e infine stringere le viti con la maniglia della piastra.

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto

e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati

come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong 11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd.

Rappresentante della C

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
