MANUALE UTENTE M0182 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SUPPORTO PER CANESTRO DA BASKET MODELLO:M0182

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

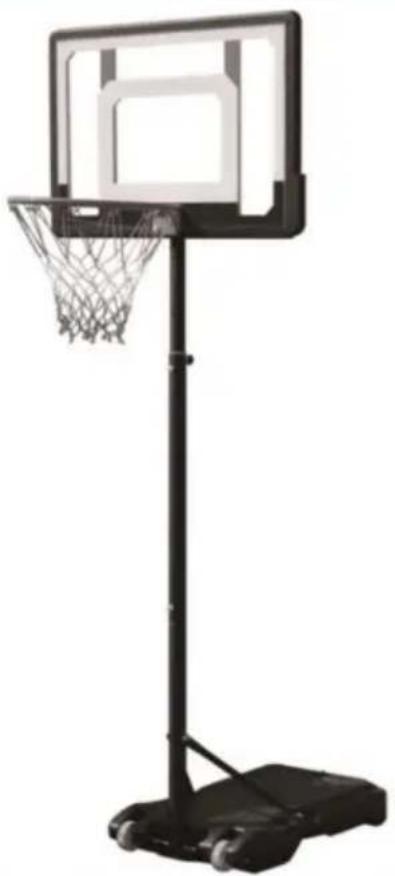

SUPPORTO PER CANESTRO DA BASKET

MODELLO:M0182

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo supporto per canestro da basket. Per favore leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno ottenere i migliori risultati possibili.

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. In caso contrario, può provocare gravi lesioni.

PRECAUZIONI DI MONTAGGIO

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere un pericolo.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
4. La capacità di peso e le altre capacità del prodotto si applicano solo a un prodotto completamente e prodotto assemblato correttamente.
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
6. Tenere gli astanti fuori dall'area durante l'assemblea.
7. Il peso della piastra è elevato; prestare attenzione all'installazione per evitare danneggiandolo e, se necessario, trova qualcuno che ti aiuti con l'installazione.
8. Quando si installa la staffa, è meglio mettere prima un po' d'acqua nella base per evitare il crollo del tabellone.
9. Il montaggio deve essere eseguito solo da adulti.
10. Non appendersi al bordo o arrampicarsi sul palo. Non arrampicarsi sul base o struttura in generale, poiché ciò potrebbe causare gravi lesioni.
11. ATTENZIONE: Questo prodotto contiene piccole parti. Se ingerito, può causare un rischio di soffocamento. Tenere queste piccole parti lontano dalla portata dei bambini quando assemblaggio!

PRECAUZIONI D'USO

ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE DA

MANCIA:

1. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
2. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
3. Utilizzare solo su superfici piane, livellate e dure.
4. Se alcune parti risultano mancanti, rotte, danneggiate o usurate, interrompere l'utilizzo dell'articolo. finché non vengono effettuate le riparazioni e non vengono installati i pezzi di ricambio originali.
5. La regolazione e lo spostamento del set da basket devono essere effettuati da adulti.
6. Controllare sempre l'unità per assicurarsi che la base sia piena di acqua o sabbia e che tutti i raccordi e la ferramenta siano ben serrati prima di ogni utilizzo.
7. Non lasciare che l'acqua congeli nella base.

AVVERTIMENTO:

Per la vostra sicurezza, vi preghiamo di non schiacciare o appendervi al canestro da basket. SALVA QUESTE ISTRUZIONI

ELENCO DEI PEZZI

Part No Name&Specificati SU		Quantità E	Osservazioni
UN	Manopola testa in plastica 1		Fissare il palo superiore (W) sul palo centrale (X)
B1,B2, B3	Bullone, M8*35MM	4	Collega il cerchio (I) e il tabellone (K) e la parte superiore Campo(W)
C1,C2, C3	Bullone, M8*20MM	2	Collega base(S)&Base Parentesi graffa(L1),(L2)
D1,D2, D3	Bullone, M8*55MM	2	Collegare il polo centrale (X) e quello inferiore Palo (Y) e collega la parte superiore polo (W) e polo centrale (X)
E1,E2, E3	Bullone, M8*60MM	1	Collegare il palo inferiore (Y) e la base parentesi graffa(L1),(L2)
G	Ruota	2
H	Tappo dell'acqua	1
	Cerchio	1
J	Netto	1
E	Tabellone	1
L1	Tutore destro	1
L2	Tutore sinistro	1
M	Albero della ruota
N	Campo del berretto	1
IN	Palo superiore	1
X	Polo centrale	1
E	Palo inferiore	1
S	Base	1

4 PZ

B1 B2 B3 M8 × 35 MM

2 PZ

C1 C2 C3 M8 × 20 MM

2 PZ1

PZ D2 D3 M8 × 55 MM

1 PZ

E1 E2 E3 M8 × 60 MM

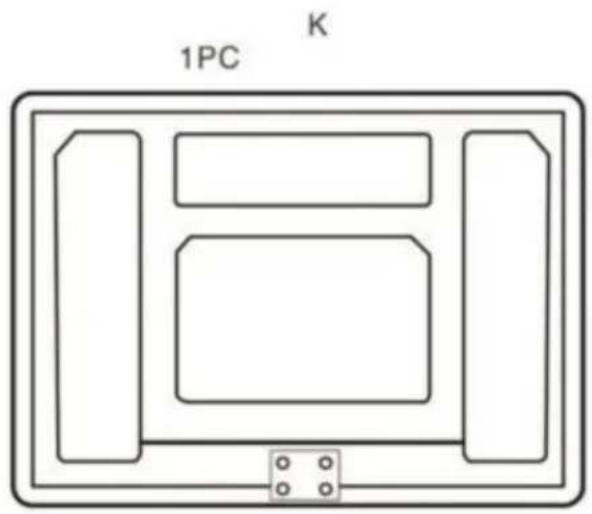

1PC K

L1 1PC L2 1PC M 1PC

I 1PC

J 1PC

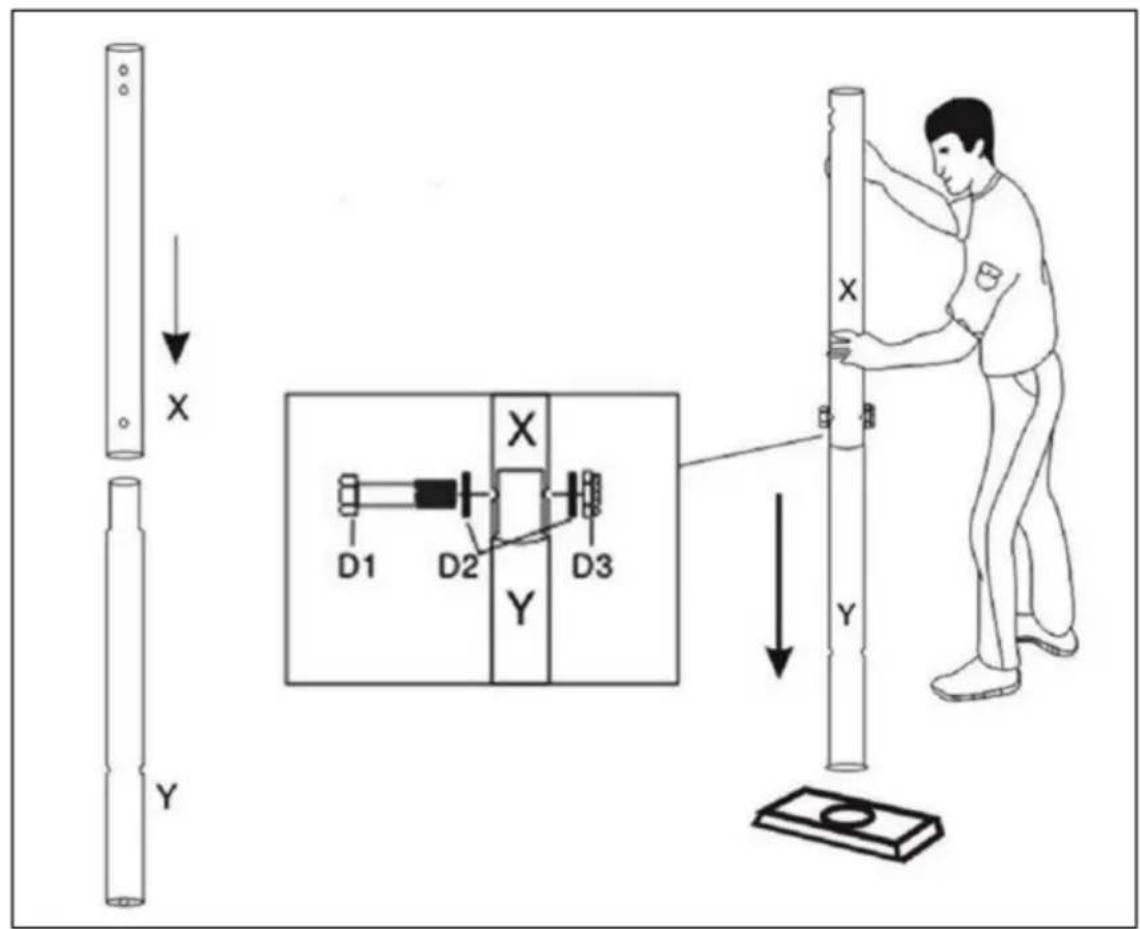

1PC W X 1PC Y 1PC S 1PC Collegare il palo centrale (X) e il palo inferiore (Y) come mostrato, fissarli con il se bulloni (D1), (D2) e (D3).

Inserire l'albero della ruota (M) nella ruota (G), nella base (S) e nell'estremità del palo inferiore (Y) come mostrato.

Y E1 E2 E3 L1 L2 S

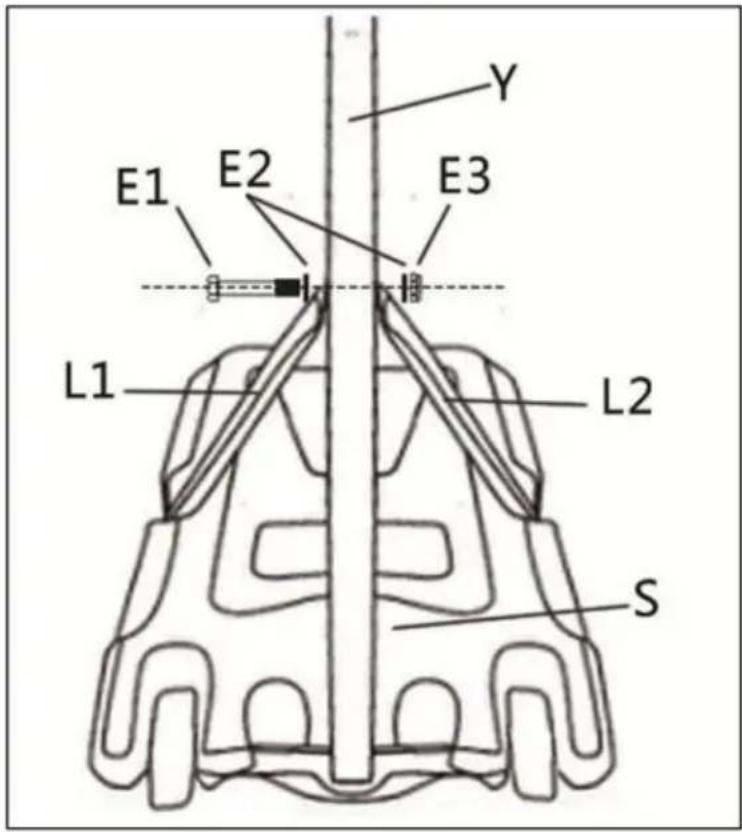

Fissare un'estremità del supporto del palo (L1) e (L2) sul palo inferiore (Y) tramite bullone Imposta (E1), (E2) e (E3) come mostrato

C1 C2 C3 L1

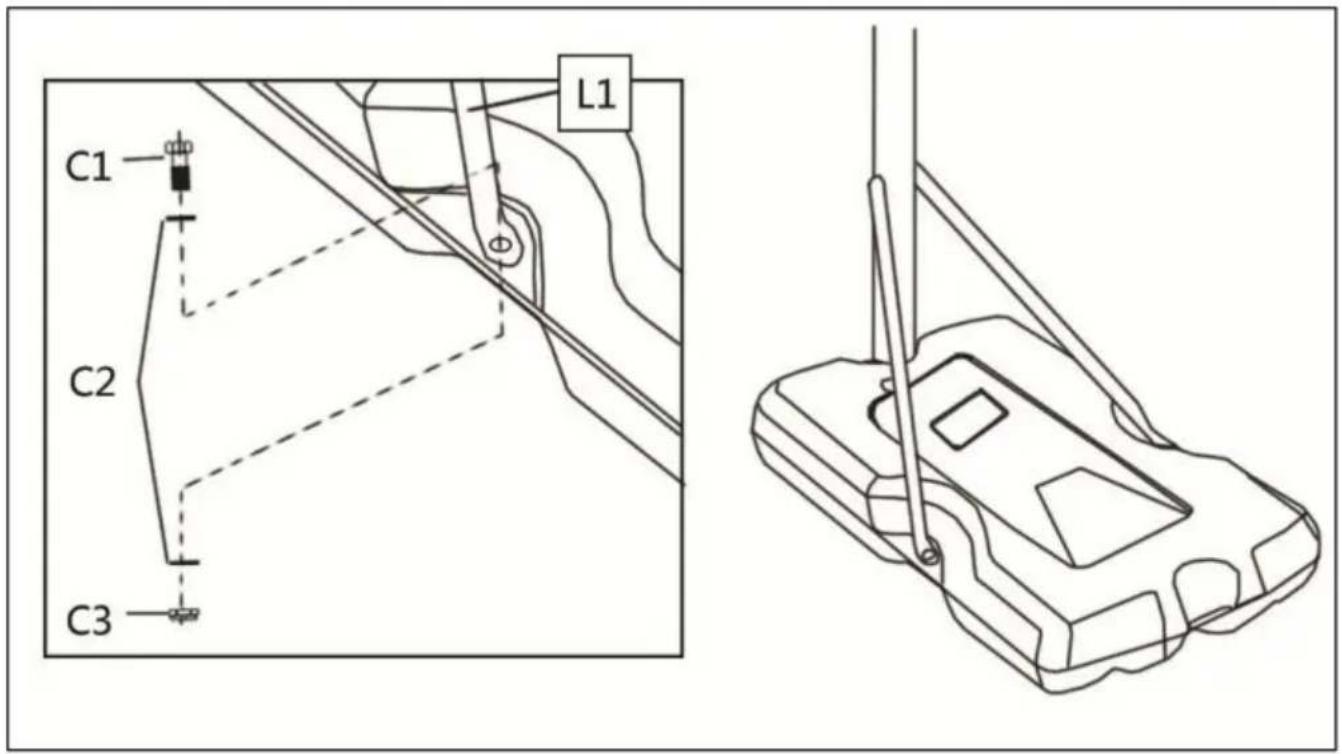

Fissare l'altra estremità del supporto del palo (L1) e (L2) su due lati della base (S) mediante il set di bulloni (C1), (C2) e (C3) come mostrato.

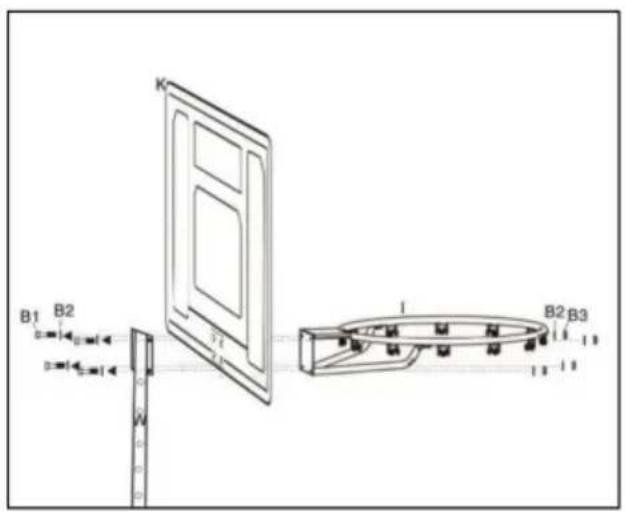

Installare il cerchio (I) e il palo superiore (W) sul tabellone (K) mediante il set di bulloni (B1), (B2) e (B3) come mostrato.

Inserire il palo superiore (W) nel palo centrale (X), regolarlo all'altezza desiderata, quindi fissarli con la manopola di plastica (A) e il set di bulloni (D1), (D2) e (D3) come mostrato. Regolare l'altezza cambiando il set di bulloni (D1), (D2) e (D3) in fori diversi sul palo superiore (W).

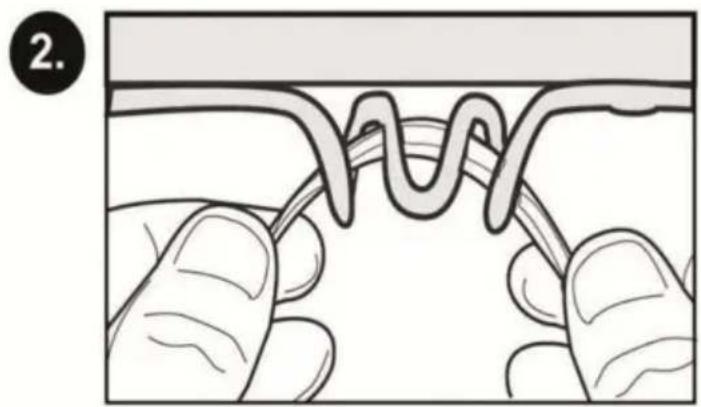

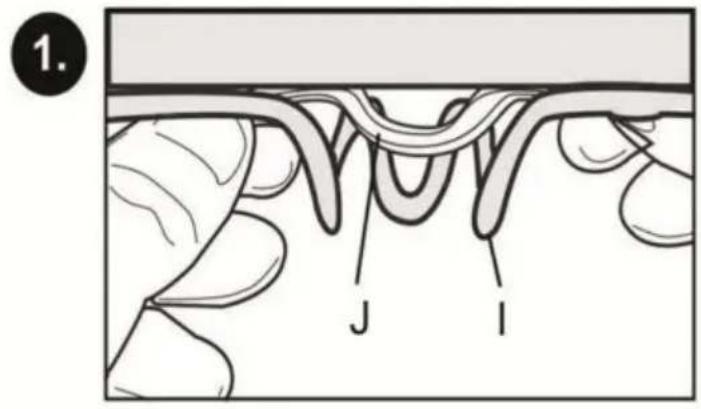

Installare la rete (J) sul cerchio (I) come mostrato.

1. J I

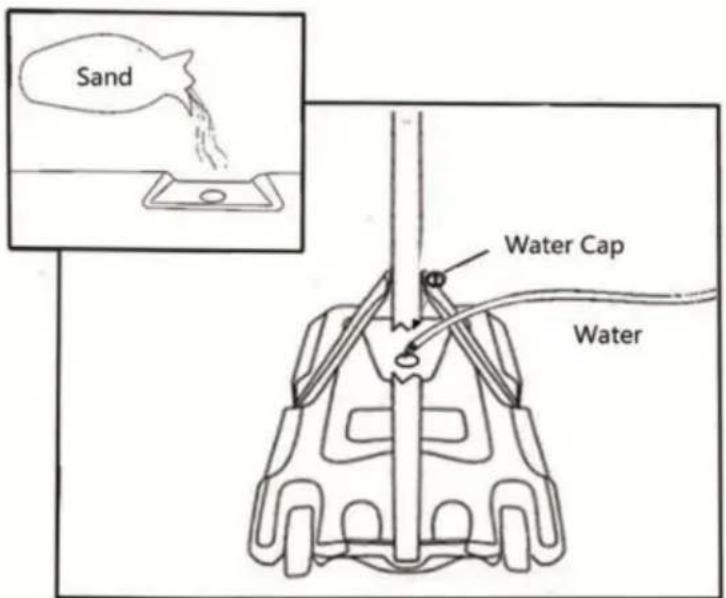

Riempire la base con acqua o sabbia per mantenerla stabile.
