MANUALE UTENTE MD280 Vevor

Grazie per aver scelto questo prodotto. Si prega di leggere attentamente il manuale prima di montarlo e utilizzarlo.

Si prega di non dimenticare il manuale se si invia il prodotto a terzi.

PRECAUZIONI DI SICUREZZA

1. Utilizzare un alimentatore da 220 V\~240 V. Non utilizzare con tensione di alimentazione superiore o inferiore.
2. Durante l'installazione o la manutenzione, assicurarsi sempre che l'alimentazione in ingresso sia interrotta.
3. Assicurarsi che il prodotto sia correttamente messo a terra con una resistenza di messa a terra < 4 m; si consiglia di utilizzare una protezione da cortocircuito o dispersione di corrente.
4. Assicurarsi che la saldatura sia eseguita correttamente quando si lavora con il ferro da stiro. Assicurarsi che il ferro da stiro non entri in contatto con alcun circuito elettrico aperto.
5. Garantire sempre le dovute misure di sicurezza e seguire attentamente le istruzioni fornite durante l'installazione del prodotto. Assicurarsi che il cancello abbia una base stabile per evitare ribaltamenti in caso di interruzione di corrente.
6. Prima di installare la porta, pulire eventuali ostacoli che potrebbero causarne il malfunzionamento. Il prodotto è progettato esclusivamente per uso domestico. Si sconsiglia l'installazione in prossimità di luoghi pubblici o aree pedonali.
7. Assicurarsi che il telecomando e la scatola di controllo siano fuori dalla portata dei bambini.
8. Non smontare il prodotto da soli. Richiedere sempre l'aiuto di professionisti per la manutenzione.

ELENCO DEI PEZZI

Segno	Immagine	Nome	Quantità
/		Motore principale	1 pz
A		Telecomando(con batteria a secco modello 27A 12V)	2 pezzi
B		Chiave di sblocco manuale	2 pezzi
C		in nylon (0,5 m)	8 pezzi
D		Magnete	2 pezzi
E		Supporto magnetico	2 pezzi
F		VitiM6x1 5	4 pezzi
G		Backplane	1 pz
H		G askets	2 pezzi
I		viti ad espansione	4 pezzi
J		Vite a cremagliera	24 set
X		sensore a infrarossi	1 paio
/		Istruzioni	1 pz

PREFAZIONE

Cari utenti:

Innanzitutto , grazie per aver scelto la nostra macchina per porte telecomandata! Per assicurarti di conoscere appieno le varie funzioni dell'unità , ti preghiamo di leggere attentamente questo manuale, in modo da comprendere appieno la struttura, il principio di funzionamento, i punti di attenzione, come la procedura di installazione, e consentirti di installarla correttamente e di utilizzarla in sicurezza.

PRODUCT PARAMETER

Modello	MD280	MD400	MD550
Valutazione(i)	22 0~ 24 0 V CA, 5 0 Hz
Potenza del motore	280W	400W	550W
Corrente di avviamento(alimentazione CA)	1.2A	1.6A	2,5A
Velocità del motore	1 400 giri/min
Velocità di funzionamentodel motore	10 m/min
Corsa massima di corsa	25 metri
Peso della porta applicabile	0-600 kg	0-1000 kg	0-1500 kg
Temperatura ambiente	-25°C ~ + 50 °C
Distanza del telecomando	50 metri
Modalità di controllo remoto	Modalità pulsante singolo
Finecorsa	Finecorsa magnetico
Rumore	≤58 dB
Frequenza remota	433,92 MHz

PRINCIPIO DI FUNZIONAMENTO, STRUTTURA PRINCIPALE E PRESTAZIONI

L'apriporta è costituito da una scatola in lega di alluminio ad alta resistenza, un motore monofase di alta qualità, una frizione a ruota libera, un riduttore a vite senza fine, una frizione dentata e un ingranaggio di uscita. Quando è in funzione, il mandrino del motore aziona il riduttore e l'ingranaggio di uscita tramite la frizione a ruota libera, che a sua volta spinge la speciale cremagliera installata sulla porta scorrevole. In questo modo, il corpo della porta si muove orizzontalmente e la porta si apre e si chiude elettricamente.

Quando la chiave speciale viene serrata in senso antiorario, la frizione dentata è innestata e la potenza del motore trasmessa dalla ruota elicoidale aziona l'ingranaggio di uscita per ruotare attraverso la frizione dentata, azionando così la cremagliera montata sul corpo della porta per spingere la porta a muoversi orizzontalmente (aprirsi o chiudersi) a sinistra e a destra; in questo momento, la forza esterna impedisce che spinga forzatamente la porta ad aprirsi grazie alle prestazioni di autobloccaggio inverso del meccanismo della ruota elicoidale e le prestazioni di autobloccaggio della porta sono garantite.

Ruotando la chiave speciale in senso orario, le parti sinistra e destra della frizione dentata si separano e l'ingranaggio di uscita si libera dal vincolo del motore, così che la porta può essere aperta e chiusa manualmente.

ISTRUZIONI

Si prega di leggere attentamente le istruzioni prima dell'uso .

Schema di installazione dell'apricancello scorrevole

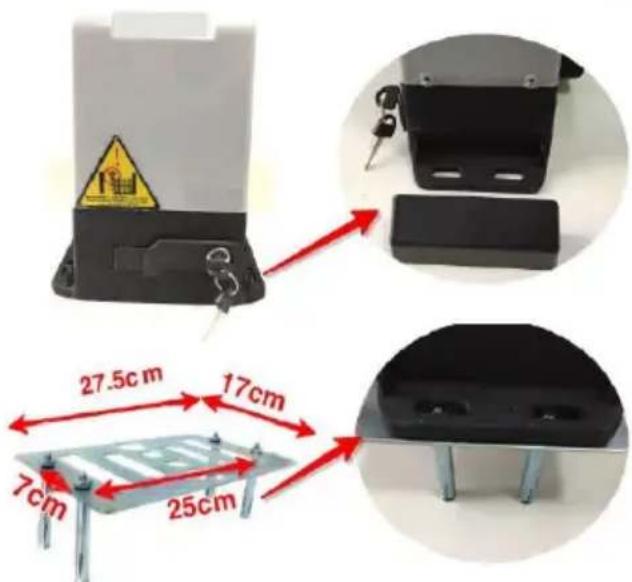

1. Installazione della base metallica

La macchina deve essere installata utilizzando il bullone sulla base metallica. Seguire le immagini di installazione della base metallica riportate di seguito (P1).

(P1)

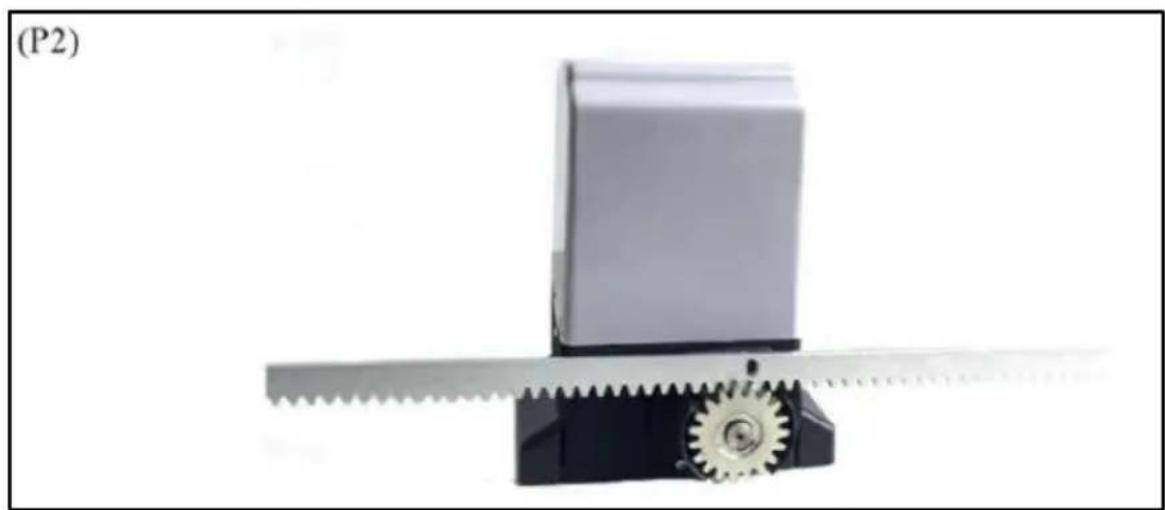

2. Installazione del rack in acciaio

Innanzitutto, posizionarlo sopra i denti del motore della porta, deviarlo dalla macchina della porta, quindi farlo passare attraverso la cremagliera in acciaio della porta e spingerlo lentamente in avanti, un po' alla volta, fino a fissarlo sulla cremagliera. Seguendo questo metodo, è possibile assicurarsi che i denti della cremagliera e del pignone si incastrino perfettamente. (P2) Durante l'installazione, assicurarsi di non applicare peso eccessivo sulla porta e sul meccanismo.

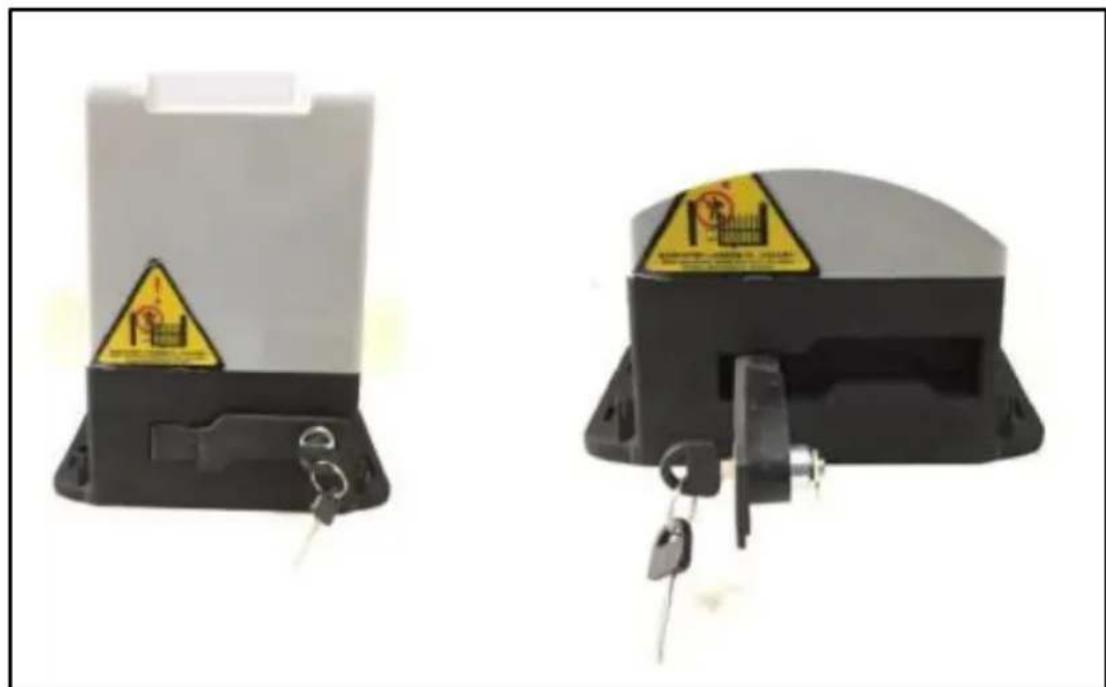

3. Frizione di rilascio del motore (apertura manuale della porta)

La porta può essere aperta manualmente utilizzando il meccanismo di blocco di sblocco. Questa funzione garantisce l'apertura manuale della porta in caso di interruzione di corrente. Seguire l'immagine sottostante (P3).

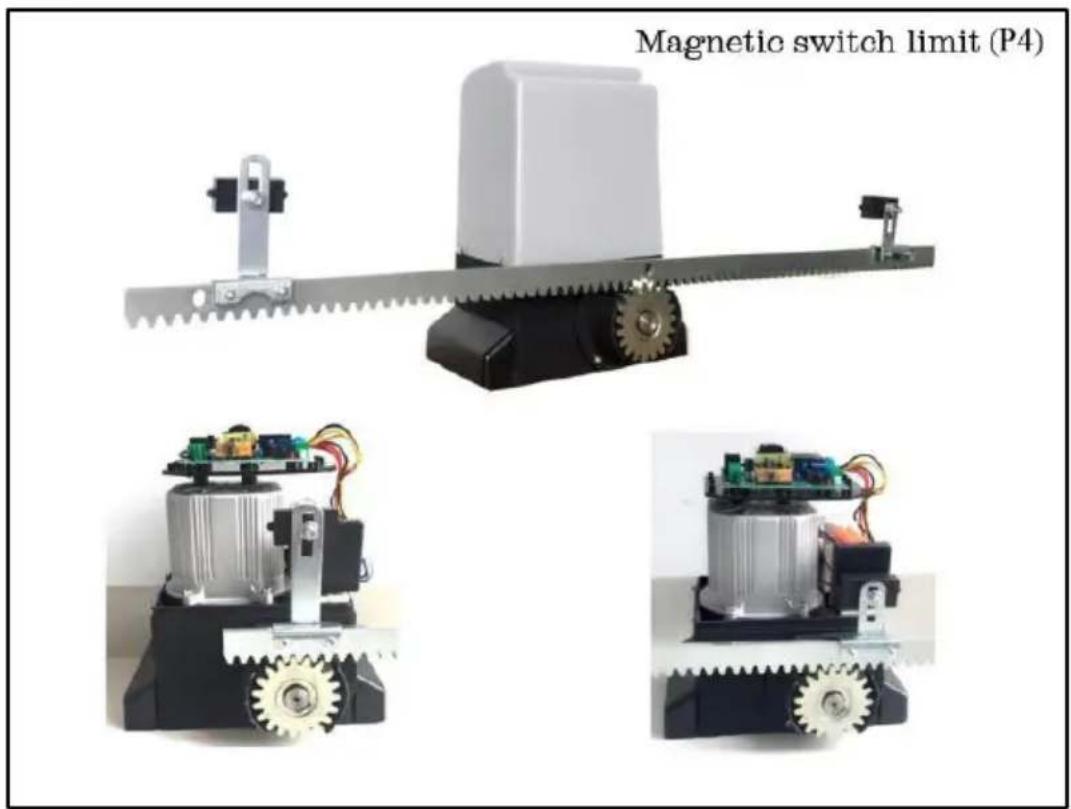

4. Installazione del finecorsa

4.1 Per finalizzare la posizione della corsa, la staffa dell'interruttore deve essere installata sulla cremagliera (P4-P5). Per il finecorsa dell'interruttore a molla, allinearlo con il blocco di ferro. Per il finecorsa dell'interruttore magnetico, assicurarsi che il magnete sia rivolto verso il motore; la posizione del finecorsa magnetico del guscio di protezione deve essere individuata.

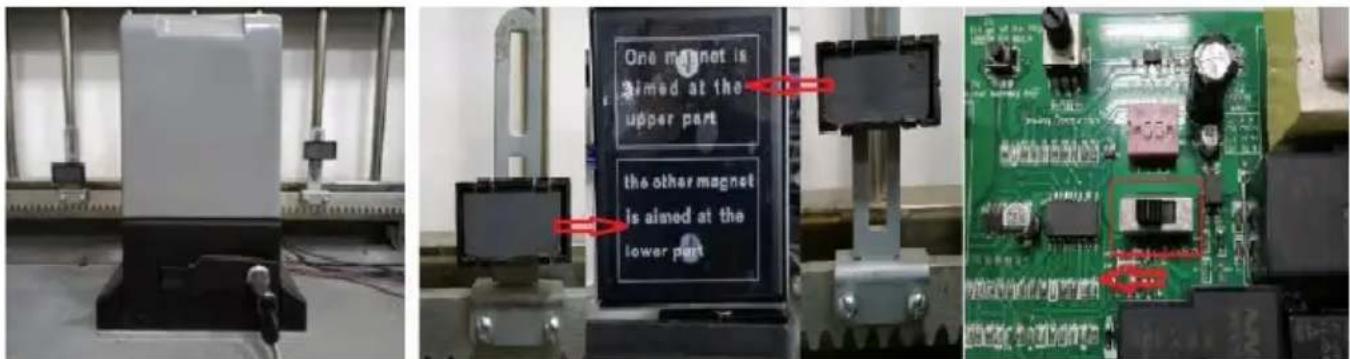

4.2 Regolare l'altezza del magnete e la direzione del motore in base alla

posizione in cui la macchina posiziona lo stipite della porta

1) Il motore è installato a destra per aprire la porta e il magnete è limitato, a sinistra è alto e a destra è basso. Come mostrato nell'immagine centrale qui sotto. L'interruttore della direzione di marcia del motore è ruotato verso destra, come mostrato nell'immagine più a destra qui sotto.

2) Quando il motore è installato a sinistra per aprire la porta, il limite del magnete è più basso a sinistra e più alto a Destra. Come mostrato nell'immagine centrale qui sotto. L'interruttore della direzione di marcia del motore è ruotato verso destra, come mostrato nell'immagine più a destra qui sotto.

3) La singola corsa del motore è entro 12 metri e il motore smetterà di funzionare se supera i 12 metri.

4) Se il motore funziona ininterrottamente, si surriscalderà. Se la temperatura del motore supera i 140 gradi Celsius, il motore smetterà di funzionare e potrà continuare a funzionare dopo che la sua temperatura sarà scesa.

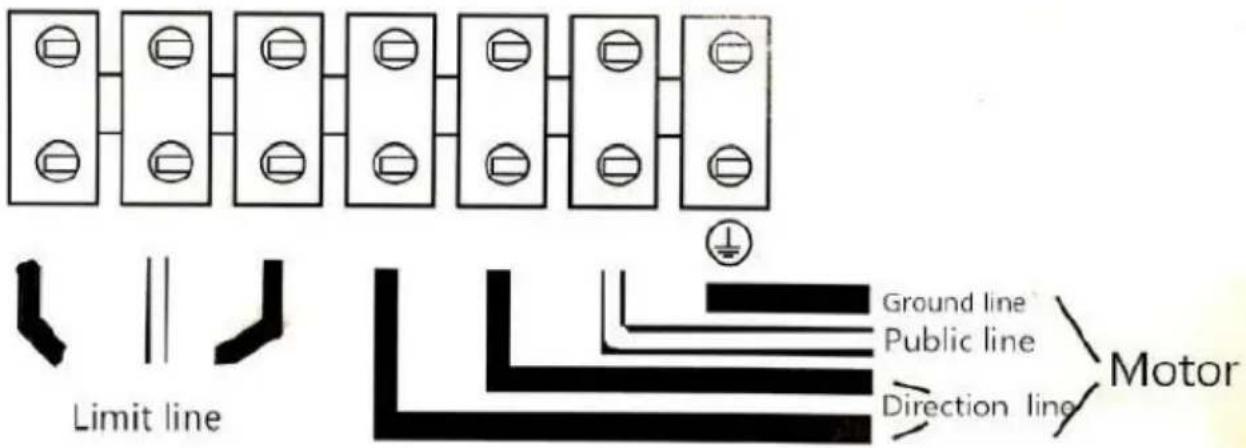

5. Schema elettrico del motore (P6)

(P6)
Motor wiring diagram

1. Il collegamento deve essere effettuato rispettando scrupolosamente l'etichetta sul terminale e i simboli "fuoco" e "zero" non devono essere invertiti.
2. Rispettare le norme di sicurezza e separare le linee elettriche da quelle di controllo.
3. L'involucro del motore deve essere collegato a terra.
4. Secondo lo schema elettrico riportato di seguito, è importante separare la linea di alimentazione dalla linea di controllo, in particolare non collegare la linea di controllo "switch in place" alla linea del motore e alla linea di alimentazione, altrimenti il controller verrà danneggiato.

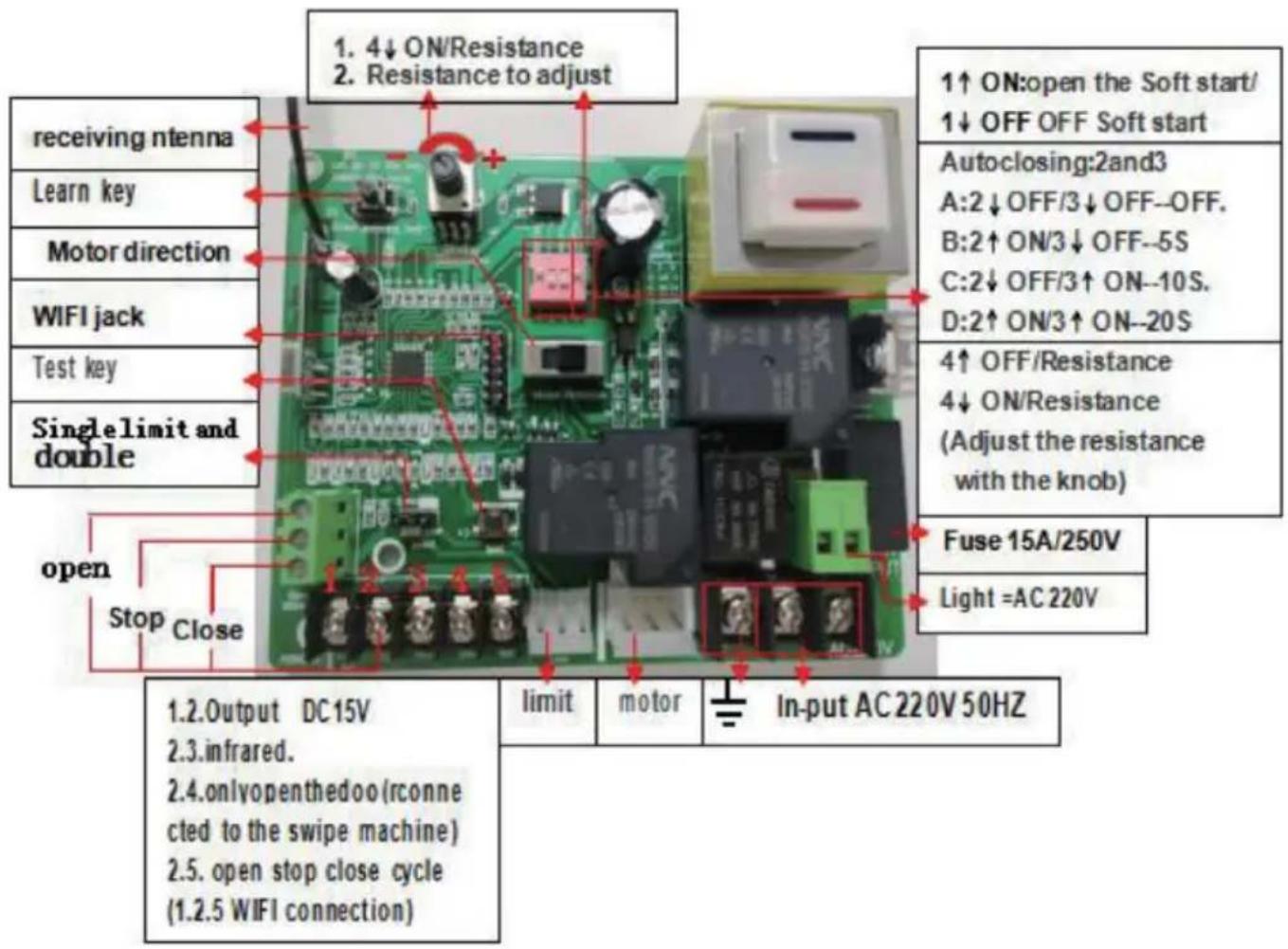

5. Schema della composizione della scheda di controllo e del telecomando

1) Configurazione del telecomando: seguire le istruzioni del tasto di apprendimento. Premere due volte un tasto qualsiasi del telecomando, attendere che la spia si spenga: il telecomando è impostato correttamente.
2) Cancellazione del telecomando: premere a lungo il tasto di apprendimento per 12 secondi, rilasciare la mano e attendere che la luce si spenga. Cancellazione avvenuta con successo.

Istruzioni per l'associazione:

1. Apprendimento del telecomando: tenere premuto il pulsante di apprendimento finché il LED della spia di apprendimento non si accende, premere un tasto qualsiasi del telecomando per 1 secondo, quindi la codifica è completata e la spia di apprendimento lampeggia.
2. Elimina password: tieni premuto il pulsante di apprendimento per 12 secondi per rimuovere automaticamente tutti i codici di allineamento e il telecomando originale non sarà più valido.
3. Il telecomando adotta l'avanzata tecnologia rolling code per veicoli e il codice di controllo comune all'esterno non è facile da ripetere, impedendo efficacemente l'apertura accidentale della porta. Il telecomando è dotato di un programma

intelligente. Premere il telecomando per 4 secondi per interrompere automaticamente l'avvio, evitando interferenze con altri telecomandi. Inoltre, consente di risparmiare la batteria del telecomando. Comodo per il trasporto e lo stoccaggio.

1. Puoi imparare a usare più di 40 telecomandi.

FUNZIONE UTENTE

1. Il controller è dotato di una funzione di memorizzazione automatica dello spegnimento. È possibile che il produttore abbia eseguito un test di debug, in quanto il rilevamento dei limiti di apertura richiede che la porta venga spinta al centro durante l'installazione.
2. Poiché il controller si accende dopo averlo spento, prima di tutto eseguire l'accensione. Questo è un fenomeno normale.
3. Single key loop: interfaccia single key loop 1.3.
4. Il potenziometro ha la chiusura automatica della porta. Ruotandolo in senso antiorario fino al minimo, la porta si chiude automaticamente. Il LED lampeggia una volta per 1 secondo.
5. Dotato di interfaccia a infrarossi e ritorno automatico della resistenza.
6. Aprire automaticamente la porta quando l'interfaccia è accesa.

TEST DI ALIMENTAZIONE

1. Prima di utilizzare il prodotto, verificare attentamente che la tensione di alimentazione, la frequenza e gli altri dati siano conformi ai requisiti indicati. Assicurarsi che la messa a terra sia corretta e che il cablaggio elettrico sia corretto.
2. Ruotare la chiave speciale casuale in senso antiorario, aprire la frizione e spingere la porta scorrevole. Se la porta funziona correttamente, arrestare il movimento della porta. Ruotare la chiave speciale casuale in senso orario, chiudere la frizione.
3. Alimentare l'alimentazione, iniziare ad aprire la porta. Osservare il movimento della porta.
4. Regolare con attenzione le posizioni dei magneti o degli arresti meccanici finché

la porta non si apre e si chiude secondo le esigenze dell'utente.

MANUTENZIONE

1. Ricoprire la serratura della frizione con piccole quantità di olio antiruggine per prevenire la formazione di ruggine.

2. Controllare regolarmente le condizioni della messa a terra elettrica.

3. Eseguire controlli regolari per assicurarsi che le parti siano in buone condizioni.

4. Il motore richiede un grasso lubrificante avanzato per un movimento fluido. Si prega di non utilizzare oli lubrificanti tradizionali.

5. Il controller posiziona il bambino fuori dalla portata dei bambini. Controllare sempre che il filo non sia rotto, allentato o bagnato. In tal caso, interrompere immediatamente l'alimentazione ad alta tensione e utilizzarlo dopo averlo riparato e sostituito.

ANALISI E CORREZIONE DEGLI ERRORI

Ostacolo	Analisi delle cause	Correzioni
Il motore non funziona	Nessuna alimentazione, capacità bassa o assente, sovraccarico, protezione termica, interruttore induttivo danneggiato, cavo rotto o allentato.	Controllare l'alimentatore, sostituire il condensatore, ispezionare la porta per eventuali ostacoli. Sostituire l'interruttore a induzione, collegare correttamente i cavi.
La porta si apre ma non si chiude o viceversa	Interruttore a induzione danneggiato, linea A/COM/C errata, controllare il controller o il motore	Sostituire la porta a induzione, regolare la posizione delle porte, assicurarsi che il cablaggio sia eseguito secondo lo schema elettrico, controllare eventuali circuiti aperti
Non limita	La distanza dell'interruttore a induzione è troppo lunga, la posizione dell'interruttore a induzione non è corretta, la posizione del magnete non è corretta, WVCOM è errato, l'interruttore a induzione è danneggiato	Regolare la posizione secondo lo schema elettrico, verificare eventuali circuiti aperti, sostituire l'interruttore a induzione
Guasto della frizione manuale	La maniglia della frizione è danneggiata, errore di rotazione, la frizione è inceppata	Sostituire la maniglia della frizione come da istruzioni, ruotare l'ingranaggio di uscita a destra o a sinistra
Premere "apri" per "chiudere"	Errore di connessione della linea WV	Assicurarsi che il cablaggio sia collegato correttamente
Il motore gira ma la porta non funziona	Guasto della molla di pressione della frizione, elasticità insufficiente, frizione disinnestata, guasto della molla di pressione della frizione a frizione	Controllare, regolare o sostituire, sostituire o regolare la pressione della molla
