1902 - Accessorio per barca Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per verricello per rimorchio da barca
Marca	Vevor
Modello	1902
Compatibilità (linguetta del rimorchio)	50,8 - 76,2 mm (2 - 3 pollici)
Materiale	Acciaio
Peso netto	2 kg (stimato)
Dimensioni del pacco	Circa 30 x 20 x 15 cm
Contenuto del pacco	1 supporto per verricello, 1 set di rulli a V, 2 bulloni a U, 4 dadi M12, 4 rondelle M12, 4 rondelle elastiche M12
Funzione principale	Guida e supporto del rimorchio durante il traino con verricello
Sicurezza	Indossare occhiali di sicurezza e guanti durante il montaggio e l'uso
Installazione	Fissare il set di rulli a V con 2 bulloni a U, rondelle e dadi M12 sul palo del verricello
Serraggio iniziale	Non serrare eccessivamente i dadi durante il montaggio iniziale
Manutenzione	Controllare regolarmente il serraggio dei bulloni e lo stato dei rulli
Ricambi	Bulloni a U, dadi M12, rondelle M12, rondelle elastiche M12
Riparabilità	I pezzi standard possono essere sostituiti singolarmente
Produttore	Shanghaiuxinmuyeyouxiangonsi
Importatore Australia	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importatore Stati Uniti	Sanven Technology Ltd., Suite 250, 9166 Anaheim

Domande frequenti - 1902 Vevor

Come installare il supporto per verricello Vevor 1902?

Posizionare il set di rulli a V sul palo del verricello del rimorchio. Utilizzare i 2 bulloni a U per fissarlo, inserendo ciascun bullone nei fori previsti. Aggiungere una rondella piatta, una rondella elastica e un dado M12 su ciascuna estremità. Serrare i dadi a mano, quindi completare con una chiave facendo attenzione a non serrare eccessivamente per consentire una regolazione successiva.

Quali strumenti sono necessari per il montaggio?

Avrete bisogno di una chiave regolabile o di una chiave da 18 mm (per i dadi M12), di un cacciavite (se necessario per allineare i fori) e di equipaggiamento di sicurezza: occhiali di protezione ANSI e guanti robusti.

Questo prodotto è compatibile con il mio rimorchio?

Il supporto è adatto per linguette del rimorchio con larghezza compresa tra 50,8 e 76,2 mm (2 a 3 pollici). Misurate la vostra linguetta prima dell'acquisto. Se è al di fuori di questo intervallo, il prodotto non sarà adatto.

Come regolare i rulli a V?

I rulli a V sono montati su un supporto regolabile. È possibile allentare i bulloni a U, spostare l'insieme per centrare i rulli sotto la linguetta, quindi serrare nuovamente. Assicurarsi che i rulli guidino il rimorchio senza attrito eccessivo.

Quali sono le precauzioni di sicurezza da seguire?

Indossare sempre occhiali di sicurezza approvati ANSI e guanti durante il montaggio e l'uso. Mantenere l'area di lavoro pulita e ben illuminata. Non montare se si è stanchi o sotto l'influenza di sostanze. Tenere i bambini lontani.

Come pulire e mantenere il supporto?

Pulire regolarmente i rulli e i bulloni con un panno umido per rimuovere sporco e corrosione. Applicare un leggero lubrificante sui bulloni se necessario. Controllare periodicamente il serraggio dei dadi e l'usura dei rulli.

Dove trovare pezzi di ricambio?

I pezzi di ricambio (bulloni a U, dadi M12, rondelle) sono disponibili presso il produttore Vevor o su siti di ferramenta standard. Contattare il servizio clienti Vevor per ordinare pezzi specifici.

Cosa fare se i bulloni a U sono troppo lunghi o troppo corti?

I bulloni forniti sono progettati per la dimensione della linguetta specificata. Se la linguetta è più spessa, i bulloni potrebbero essere troppo corti. In tal caso, procuratevi bulloni a U di diametro M12 con lunghezza adatta. Per linguette più sottili, è possibile aggiungere rondelle aggiuntive sotto i dadi.

Posso usare questo supporto per un altro tipo di rimorchio?

Questo prodotto è specificamente progettato per rimorchi per barche. Il suo uso su altri tipi di rimorchi (utilitari, camper) non è raccomandato poiché la forma e la dimensione delle linguette possono differire. Verificare sempre la compatibilità.

Qual è la capacità di carico massima?

La capacità di carico non è specificata nel manuale. Per un uso sicuro, non superare il peso del rimorchio raccomandato dal produttore del verricello. In generale, questo tipo di supporto è adatto per rimorchi per barche leggeri e medi (fino a circa 500 kg).

MANUALE UTENTE 1902 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente su aggiornamenti tecnologici o software relativi al nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTENZA: Leggere attentamente e comprendere l'intero manuale prima di utilizzare o effettuare la manutenzione del prodotto. La mancata osservanza di queste avvertenze e

istruzioni può causare lesioni personali o danni a beni di valore.

1. Eseguire il montaggio solo seguendo queste istruzioni. Un montaggio improprio può comportare pericoli.
2. Indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti durante il montaggio e l'uso.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non lavorare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
7. Per ulteriori informazioni sui componenti elencati nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i componenti in un'area di lavoro pulita. Tenere i pezzi di ricambio fuori dalla portata dei bambini.

SPECIFICHE

Serie di modelli	190 2
Adatto per linguette di rimorchio	2-3 × 2-3 pollici (50,8-76,2) × 50,8-76,2 millimetri

CONTENUTO DELLA CONFEZIONE

Parte	Descrizione	QUANTITÀ
1	Sedile con verricello per rimorchio barche	1
2	Set di rulli a V	1
3	bulloni a U	2
4	Dadi M12	4
5	Rondella M12	4
6	Rondella elastica M12	4

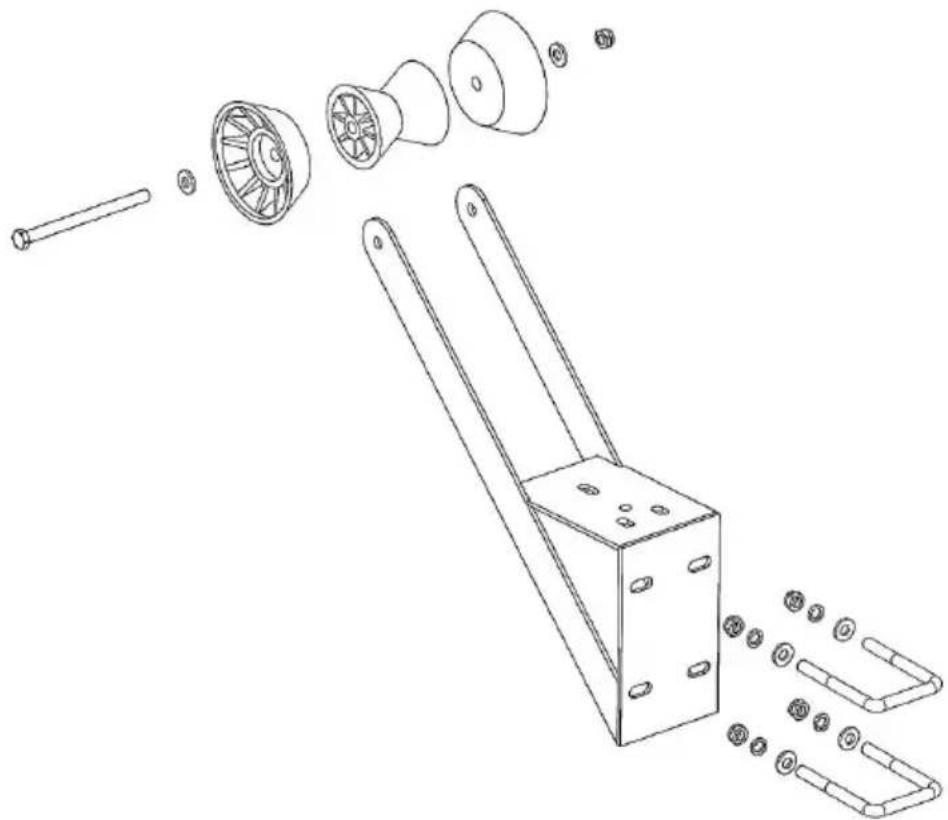

GUIDA ALL'INSTALLAZIONE:

Fase 1: Inserire il set di rulli a V nel palo come di seguito. Utilizzare 2 bulloni a U per fissarlo sul palo del verricello da barca del rimorchio tramite rondella M12, rondelle elastiche e dadi M12 e stringere i dadi, ma non eccessivamente.

Produttore: Shanghaiuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anahe Luogo, Rancho Cucamonga, CA 91730
