1902 - Bootszubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Windenstütze für Bootsanhänger
Marke	Vevor
Modell	1902
Kompatibilität (Anhängerkupplungszunge)	50,8 - 76,2 mm (2 - 3 Zoll)
Material	Stahl
Nettogewicht	2 kg (geschätzt)
Paketabmessungen	Ca. 30 x 20 x 15 cm
Paketinhalt	1 Windenstütze, 1 V-Rollen-Set, 2 U-Bolzen, 4 M12 Muttern, 4 M12 Unterlegscheiben, 4 M12 Federringe
Hauptfunktion	Führung und Unterstützung des Anhängers beim Winden
Sicherheit	Tragen Sie bei Montage und Gebrauch eine Schutzbrille und Handschuhe
Installation	Befestigen Sie das V-Rollen-Set mit 2 U-Bolzen, Unterlegscheiben und M12 Muttern an der Windensäule
Erstes Anziehen	Ziehen Sie die Muttern bei der Erstmontage nicht zu fest an
Wartung	Überprüfen Sie regelmäßig den Festigkeitsgrad der Bolzen und den Zustand der Rollen
Ersatzteile	U-Bolzen, M12 Muttern, M12 Unterlegscheiben, M12 Federringe
Reparierbarkeit	Standardteile können einzeln ersetzt werden
Hersteller	Shanghaiuxinmuyeyouxiangonsi
Importeur Australien	SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122
Importeur USA	Sanven Technology Ltd., Suite 250, 9166 Anaheim

Häufig gestellte Fragen - 1902 Vevor

Wie installiere ich die Windenstütze Vevor 1902?

Setzen Sie das V-Rollen-Set auf die Windensäule des Anhängers. Verwenden Sie die 2 U-Bolzen zur Befestigung, indem Sie jeden Bolzen in die vorgesehenen Löcher einführen. Fügen Sie an jedem Ende eine flache Unterlegscheibe, einen Federring und eine M12 Mutter hinzu. Ziehen Sie die Muttern von Hand und dann mit einem Schraubenschlüssel fest, wobei Sie darauf achten, sie nicht zu fest anzuziehen, um spätere Einstellungen zu ermöglichen.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen verstellbaren Schraubenschlüssel oder einen 18-mm-Schlüssel (für die M12 Muttern), einen Schraubendreher (falls erforderlich zum Ausrichten der Löcher) und Sicherheitsausrüstung: ANSI-Schutzbrille und robuste Handschuhe.

Ist dieses Produkt mit meinem Anhänger kompatibel?

Die Stütze ist geeignet für Anhängerkupplungszungen mit einer Breite zwischen 50,8 und 76,2 mm (2 bis 3 Zoll). Messen Sie Ihre Kupplungszunge vor dem Kauf. Wenn sie außerhalb dieses Bereichs liegt, ist das Produkt nicht geeignet.

Wie stelle ich die V-Rollen ein?

Die V-Rollen sind auf einer verstellbaren Halterung montiert. Sie können die U-Bolzen lockern, das Set verschieben, um die Rollen unter der Kupplungszunge zu zentrieren, und dann wieder festziehen. Stellen Sie sicher, dass die Rollen den Anhänger ohne übermäßige Reibung führen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie bei Montage und Gebrauch stets ANSI-zugelassene Schutzbrille und Handschuhe. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Substanzen stehen. Halten Sie Kinder fern.

Wie reinige und pflege ich die Stütze?

Reinigen Sie Rollen und Bolzen regelmäßig mit einem feuchten Tuch, um Schmutz und Korrosion zu entfernen. Tragen Sie bei Bedarf leichtes Schmiermittel auf die Bolzen auf. Überprüfen Sie regelmäßig den Festigkeitsgrad der Muttern und den Verschleiß der Rollen.

Wo finde ich Ersatzteile?

Die Ersatzteile (U-Bolzen, M12 Muttern, Unterlegscheiben) sind beim Hersteller Vevor oder auf Standard-Hardwareteile-Websites erhältlich. Kontaktieren Sie den Vevor-Kundendienst, um spezifische Teile zu bestellen.

Was tun, wenn die U-Bolzen zu lang oder zu kurz sind?

Die mitgelieferten Bolzen sind für die angegebene Zungengröße ausgelegt. Wenn die Zunge dicker ist, können die Bolzen zu kurz sein. Besorgen Sie sich in diesem Fall U-Bolzen mit M12-Durchmesser in geeigneter Länge. Bei dünneren Zungen können Sie zusätzliche Unterlegscheiben unter die Muttern legen.

Kann ich diese Stütze für einen anderen Anhängertyp verwenden?

Dieses Produkt ist speziell für Bootsanhänger konzipiert. Die Verwendung an anderen Anhängertypen (Nutzfahrzeuge, Wohnmobile) wird nicht empfohlen, da Form und Größe der Kupplungszungen abweichen können. Überprüfen Sie immer die Kompatibilität.

Wie hoch ist die maximale Tragfähigkeit?

Die Tragfähigkeit ist in der Anleitung nicht angegeben. Überschreiten Sie aus Sicherheitsgründen nicht das vom Windenhersteller empfohlene Anhängergewicht. Im Allgemeinen eignet sich diese Stütze für leichte bis mittelschwere Bootsanhänger (bis ca. 500 kg).

BEDIENUNGSANLEITUNG 1902 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie dieses Handbuch vollständig durch, bevor Sie dieses Produkt bedienen oder warten. Die

Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden führen.

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch; eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage und Verwendung eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montageplan dieser Anleitung. Packen Sie alle Teile an einem sauberen Arbeitsplatz aus und trennen Sie sie voneinander.

Bewahren Sie keine Ersatzteile außerhalb der Reichweite von Kindern auf.

TECHNISCHE DATEN

Modellreihe	190 2
Passend für Anhängerdeichseln	2-3 × 2-3 Zoll (50,8-76,2 × 50,8-76,2 mm)

PACKUNGSINHALT

Teil	Beschreibung	Menge
1	Bootsanhänger-Windensitz	1
2	V-Rollensatz	1
3	U-Bolzen	2
4	M12 Mattern	4
5	M12 Unterlegscheibe	4
6	M12 Federscheibe	4

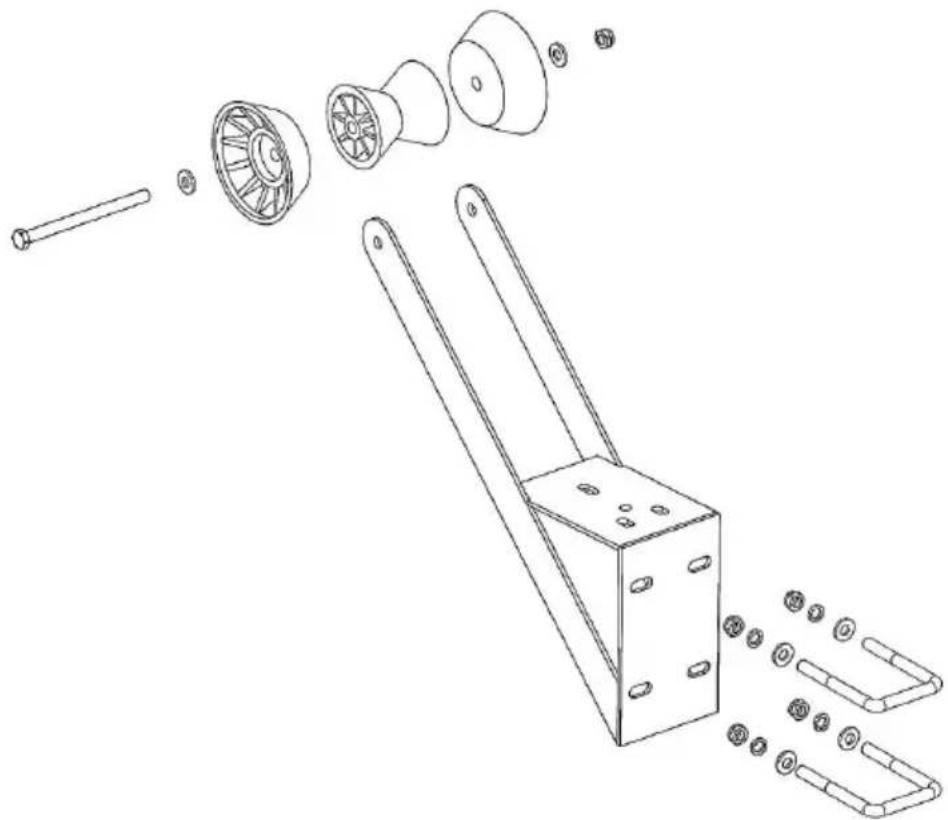

INSTALLATIONSANLEITUNG:

Schritt 1: Setzen Sie den V-Rollensatz wie abgebildet in den Pfosten ein. Verwenden Sie 2 U-Bolzen, um ihn mit M12-Unterlegscheiben, Federscheiben und M12-Muttern am Windenpfosten des Anhängerboots zu befestigen, und ziehen Sie die Muttern fest, aber nicht zu fest an.

Hersteller: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWCNSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730
