MANUALE UTENTE SH-C22 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRIGORIFERO PORTATILE

MANUALE DEL CONGELATORE

Continuiamo a impegnarci a fornirti utensili a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai principali marchi principali.

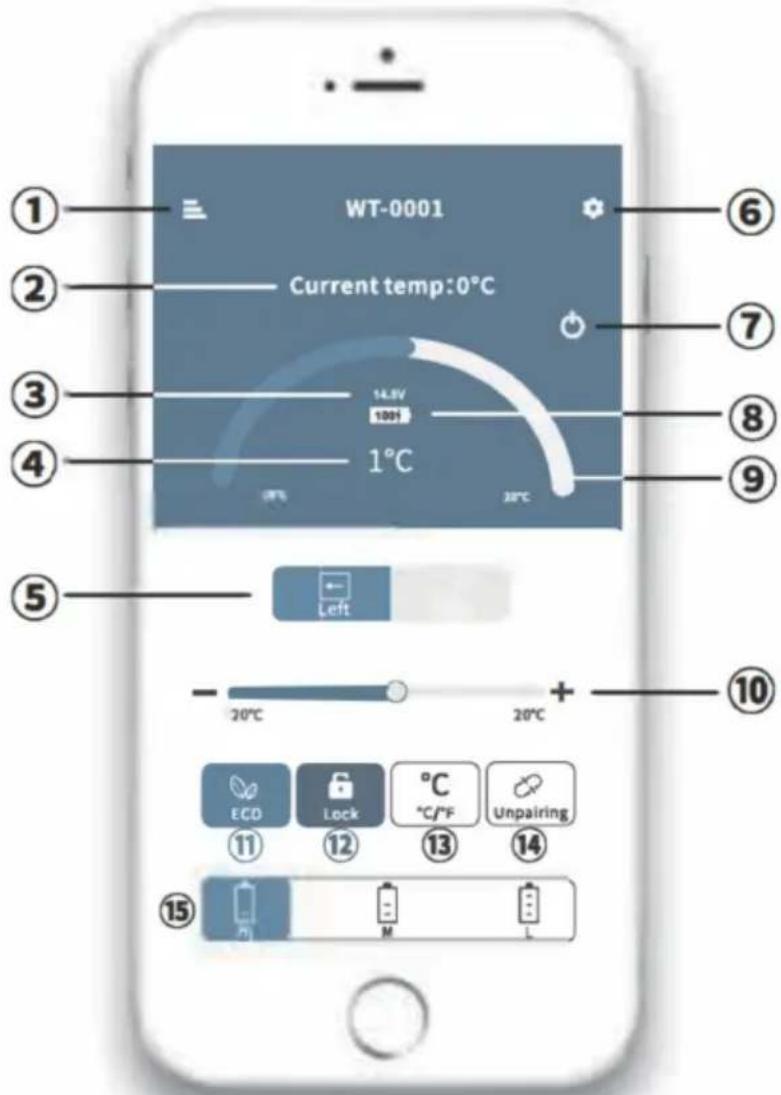

ISTRUZIONI PER SMART CONTROL - FRIDGEAPP Primo passaggio:

attiva il Bluetooth sul tuo dispositivo smart; avvia l'APP e clicca su "Cerca" per trovare i frigoriferi nelle vicinanze.

Secondo passaggio: fare clic sull'icona del frigorifero per l'associazione Bluetooth (l'APP ti chiederà di associare il frigorifero premendo il pulsante di impostazione sul pannello di controllo del frigorifero quando colleghi il frigorifero per la prima volta). Dopo l'associazione, l'APP passerà all'interfaccia principale che ti consentirà di controllare il frigorifero.

WT-0001 Current temp:0°C 14.5V 100V 1°C 20°C Left 20°C + 20°C ECO Lock °C/°F Unpairing 11 12 13 14 15 M L

ÿMENU

ÿTemperatura attuale

ÿTensione attuale

ÿTemperatura target

ÿInterruttore vano sinistro/destro ÿSET

yON/

OFF yBatteria

attuale yyControllo

temperatura yECO (risparmio

yDisassociazione del dispositivo e ritorno alla ricerca

ÿModalità di protezione della batteria: Alta / Media / Bassa

Nota:

*Fare clic sull'icona del lucato sull'APP per bloccare/sbloccare il pannello di controllo sul frigorifero, se bloccato, il frigorifero può essere controllato solo tramite APP.

Scarica l'applicazione "CAR FRIDGE FREEZER"

Scansiona il codice QR a sinistra o cerca l'APP "CAR FRIDGE FREEZER" in l'APP Store (per i dispositivi Apple) o il Google Store (per i dispositivi Android).

VEVOR®

TOUGH TOOLS, HALF PRICE

FRIGORIFERO CONGELATORE PORTATILE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo

di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Linee guida generali

• Alimentazione: collegare all'alimentazione CC 12V/24V o CA 100-240V (utilizzando adattatore dedicato) o solare (12-50 V, disponibile per alcuni modelli).
  • L'adattatore e il cavo di alimentazione sono soggetti a modelli particolari.
• Pulsante di controllo del tipo di batteria integrato - significa ACCESO, "o" significa SPENTO.

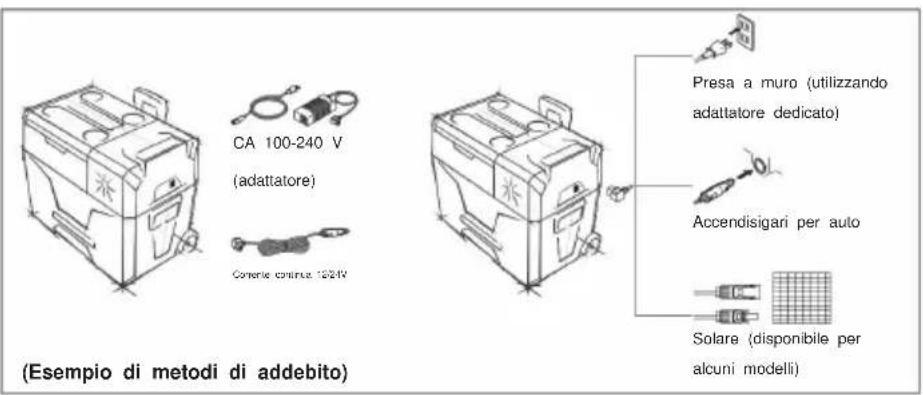

(Esempio di metodi di addebito) CA 100-240 V (adattatore) Conener diurea 102kV (Presa a muro (utilizzando adattatore dedicato) Accendisigari per auto Solare (disponibile per alcuni modelli)

Note: il funzionamento generale si applica alla maggior parte dei modelli. Per modelli particolari, fare riferimento alle istruzioni corrispondenti in base al tipo di pannello.

• Funzione Sblocco: per i modelli con icona di blocco in secondi per sbloccare.
  remile a lungo per
• Accensione/spegnimento: premere brevemente per accendere/spegnere. (Per i modelli con touch pannello di controllo, premere per ACCENDERE, PRESSIONE PROLONGATA per SPEGNERE: B22/C22/Serie G22/FC15/Mini9/K/MK/T/TW/TWW/TA/TAW/TS/TSW/TD/Serie TDW.
• Impostazione della temperatura: premere y o y per l'impostazione della temperatura. (serie ARC3 C10 per i modelli con due scomparti nel so r r estro si trova sul lato dove si trova il compressore.)
• Impostazione modalità di raffreddamento: in modalità di funzionamento, prenere per commutare tra MAX (raffreddamento rapido) o ECO (risparmio energetico). Per M.9 il pannello mostra HH(Fast- raffreddamento) o EE (risparmio energetico) (*L'impostazione di fabbrica è la modalità di raffreddamento rapido). BD/ BCD 4, Serie C15T\~C75T/CL/Serie X .Le serie ARC e C10 non hanno questo collocamento.

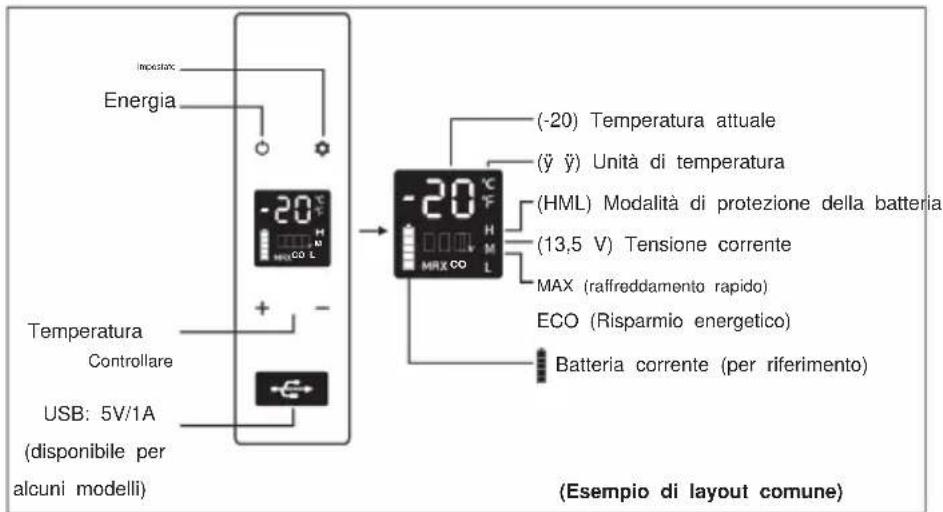

Importo Energia -20 °C CO L + - Temperatura Controllare USB: 5V/1A (disponibile per alcuni modelli) -20 °C F H L MAX (raffreddamento rapido) ECO (Risparmio energetico) Batteria corrente (per riferimento) (-20) Temperatura attuale (ÿ y) Unità di temperatura (HML) Modalità di protezione della batteria (13,5 V) Tensione corrente (20) Max (raffreddamento rapido) (Batteria corrente (per riferimento) (Esempio di layout comune)

Modalità di protezione della batteria: in modalità di funzionamento, premere allungo finché lo schermo lampeggia, quindi commutare la modalità H (Alto), M (Medio) o L (Basso) premendo nuovamente. (*L'impostazione di fabbrica è Alta). Serie Al, B, R, C, D, E, S, I, J, K, L, M, N, O, P, Q

Riferimento di tensione:

MODALITA\INGRESSO	Corrente continua 12V		Corrente continua 24V
	RITAGLIARE	TAGLIO IN	RITAGLIARE	TAGLIO IN
Basso	8,5 V	10,9 V	21,3 V	22,7 V
Medio	10,1 V	11,4 V	22,3 V	23,7 V
Alto	11,1 V	12,4 V	24,3 V	25,7 V

*La tensione è un valore teorico, potrebbe esserci una deviazione in diversi scenari.
- Quando il prodotto è collegato all'alimentazione dell'auto, impostare M o H, mentre L dovrebbe essere impostato quando è collegato a una batteria portatile o altro backup batteria.
- Impostazione unità di temperatura: spegnere il frigorifero, premere a lungo finché non viene visualizzato E1 e passare a E5 premendo di nuovo, quindi premere ŷ o ŷ per passare a Celsius o Fahrenheit. B22/C22/G22/FC15/Mini9/serie K/serie MK BD/BCD Serie ARC

*Ad eccezione dell'impostazione E5, le altre impostazioni sono riservate esclusivamente alla manutenzione di fabbrica.

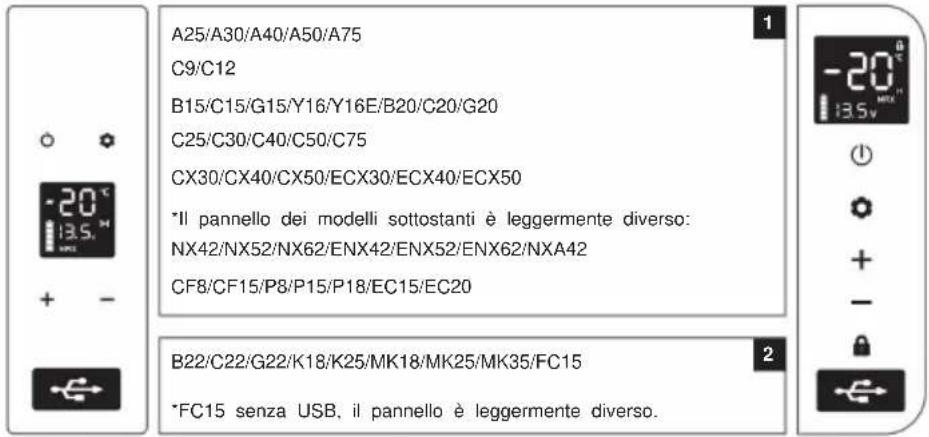

Pannello e operazioni specifiche dei diversi modelli (le foto sono di riferimento) soltanto)

A25/A30/A40/A50/A75 C9/C12 B15/C15/G15/Y16/Y16E/B20/C20/G20 C25/C30/C40/C50/C75 CX30/CX40/CX50/ECX30/ECX40/ECX50 *Il pannello dei modelli sottostanti è leggermente diverso: NX42/NX52/NX62/ENX42/ENX52/ENX62/NXA42 CF8/CF15/P8/P15/P18/EC15/EC20 B22/C22/G22/K18/K25/MK18/MK25/MK35/FC15 *FC15 senza USB, il pannello è leggermente diverso.

ARC22/ARC35

3

• Impostazione della temperatura del frigorifero/congelatore: in modalità di funzionamento, premere y allo stesso tempo per cambiare l'impostazione della temperatura del frigorifero/congelatore. Frigorifero: 0\~8°C(32\~46°F). Congelatore: -12\~-20°C (10\~-4°F).
• Modalità di protezione della batteria: in modalità di funzionamento, premere a lungo yy contemporaneamente tempo per 3 secondi finché lo schermo non lampeggia, quindi premere y o y per cambiare la batteria modalità di protezione: ____ ____ ____ da sinistra a destra: Basso/Medio/Alto
• Impostazione dell'unità di temperatura: spegnere il frigorifero, premere a lungo yy contemporaneamente tempo per 3 secondi finché non viene visualizzato E1, quindi passare a E5 premendo yy alla volta di nuovo contemporaneamente, quindi premere y o y per passare da Celsius a Fahrenheit.

BD45/BD60/BD65/BD75/BD85/BD110/BD135/BCD80/BCD100/BCD125

• Icona luce Sinistra: ; Destra: Premere y o y per regolare latemperatura. L-Box O R-Box
• Impostazione della modalità di raffreddamento: premere il pulsante della velocità del compressore per passare a MAX (raffreddamento rapido)/ECO (risparmio energetico).
• Modalità di protezione della batteria: premere il pulsante Protezione batteria per passare da Alta a Modalità media/bassa:
• Impostazione unità di temperatura: spegnere il frigorifero, premere a lungo il tasto Compressore Pulsante di velocità fino a visualizzare E1, quindi passare a E5 premendo nuovamento, quindi premere y o y per passare da Celsius a Fahrenheit.
  * I pannelli mostrati a sinistra sono display LCD della serie BD/BCD, LED la visualizzazione è leggermente diversa.
  4

C10

- Impostazione raffreddamento/riscaldamento: premere a lungo il pulsante Cool/Stop per accendere/spegnere la modalità di raffreddamento. In modalità di raffreddamento, il pulsante caldo/stop non è operativo: Disattivare la modalità di raffreddamento, premere a lungo il pulsante Hot/Stop per accendere/spegnere modalità riscaldamento; In modalità riscaldamento, il pulsante raffreddamento/arresto e ŷ ŷ sono inutilizzabile. Raffreddamento: -20ÿ-+20ÿ; Il riscaldamento può essere impostato solo su: +50ÿ.

- Modalità di protezione della batteria: in modalità standby, premere a lungo y y contemporaneamente per 5 secondi finché lo schermo non lampeggia, quindi premere y o y per cambiare modalità di protezione della batteria: da sinistra a destra: Bassa/Media/ Alto

- Impostazione della modalità di raffreddamento: durante il funzionamento, premere per passare da Eco (risparmio energetico, spia Eco/Max in verde) a HH (raffreddamento rapido, spia Eco/Max in rosso). - Spia di alimentazione rossa: spegnimento del compressore o avvio ritardato; Spia di alimentazione in verde: il compressore funziona.

- Modalità di protezione della batteria: in esecuzione stato, premere a lungo inché lo schermo non lampeggia, quindi cambia H3 (Alto), H2 (Medio), H1 (Basso) premendo nuovamente.

Tipo CF35/CF45/CF55 NCF35/NCF45/NCF55

7

Mini9 8

E75/E95/AL42(AL42 senza USB)

Modelli TS40/TS50/TS60/TS80/TS100/TS120 /TSW40/TSW50/TSW60/TSW80/ Modello TSW100/TSW120

Modello TW35/TW45/TW55/TWW35/TWW45/TWW55

TA35/TA45/TA55/TAW35/TAW45/ Modelli TAW55/TW75/TW95/TW115/TWW75/TWW95/TWW115/TD80/TD100/ Modello TD120/TDW80/TDW100/TDW120

* Serie E75/E95/AL42/TW/serie TWW con doppi scomparti:
- Vano sinistro/destro ON/OFF: in modalità di funzionamento, premere a lungo

◇

contemporaneamente per 3 secondi per accendere/spegnere il vano sinistro, premere a lungo y contemporaneamente per 3 secondi per accendere/spegnere il vano destro. Non spegnere entrambi contemporaneamente.

- Impostazione della temperatura: quando sia il sinistro che il destro sono accesi, premere o per accedere all'impostazione del vano sinistro, lo schermo lampeggerà, quindi premere per cambiare l'impostazione della temperatura sinistro/destro. Quando lo schermo lampeggia, premere o per regolare la temperatura.

* Serie TD/serie TDW con divisore rimovibile: quando inserito nel divisore, in modalità di funzionamento, premere a lungo ŷ contemporaneamente per 3 secondi per accendere/spegnere il vano sinistro. Quando sia il sinistro che il destro sono accesi, premere ŷ o ŷ per accedere alle impostazioni del vano sinistro, lo schermo lampeggerà, quindi premere per cambiare l'impostazione della temperatura sinistra/destra. Quando lo schermo lampeggia, premere ŷ o ŷ per regolare la temperatura. Quando si rimuove il divisore, lo schermo mostra solo una temperatura, funziona come il funzionamento generale.

Batteria staccabile

- FSAK-002: serie CF15/EC15/EC20/P8/P15/ECX/serie ENX/NXA42/serie TW/serie TWW/serie TS/serie TSW/serie TD/serie TDW; FSAK-003

/004: E60/E75/E95;

- Batteria ON/OFF: premere a lungo il pulsante di accensione sulla batteria per accendere/spegnere.

- Ricarica della batteria: collegare il frigorifero a CC/CA/Solare e posizionare la batteria nella custodia, la batteria verrà caricata automaticamente. Ma l'alimentatore alimenterà principalmente il compressore quando il frigorifero è in funzione, il che causerà una carica lenta della batteria. Se si desidera caricare rapidamente la batteria, spegnere il frigorifero. (Il frigorifero può essere caricato solo tramite la batteria rimovibile quando si utilizza l'energia solare)

⚠️ Nota: contattare il produttore se si ha bisogno di caricare la batteria separatamente. La batteria deve essere smaltita in modo sicuro.

Modello T36/T50/T60

La temperatura impostata del vano sinistro non deve essere inferiore a quello del vano destro, e il vano destro non può essere spento separatamente.

Doppio schermo: quando inserito nel divisore, premere a lungo y contemporaneamente per 3 secondi per ACCENDERE/SPEGNERE il vano sinistro. Quando si rimuove il divisore, lo schermo inferiore si spegnerà e la temperatura potrà essere regolata solo tramite lo schermo superiore.

□ Scomparto sinistro; Scomparto destro

Schermo singolo: quando inserito nel divisore, in modalità di funzionamento, premere a lungo y contemporaneamente per 3 secondi per accendere/spegnere il vano sinistro. Quando sia il sinistro che il destro sono accesi, premere y o y per accedere alle impostazioni del vano sinistro, lo schermo lampeggerà, quindi premere per cambiare l'impostazione della temperatura sinistra/destra. Quando lo schermo lampeggia, premere y o y per regolare la temperatura.

Quando si rimuove il divisore, lo schermo mostra solo una temperatura(Doppio e funziona come il normale funzionamento. schermo)

-20° +35° -20° + - + -

-20 -20℃ 35.000 + - + -

(Schermo singolo)

Risoluzione dei problemi

Problemi	Causa/Suggerimenti
Il frigorifero non funziona	• Controllare se l'interruttore è acceso. • Controllare se la spina e la presa sono ben collegate. • Controllare se il fusibile è bruciato. • Controllare se l'alimentazione elettrica è malfunzionante. • Accendere/spegnere frequentemente il frigorifero può causare l'avvio. • Ritardo del compressore.
I compartimenti del frigorifero sono troppo caldi	• La porta viene aperta frequentemente. • Di recente è stata conservata una grande quantità di cibo caldo o caldo • Il frigorifero è stato scollegato per un lungo periodo.
Il cibo è congelato	• La temperatura è stata impostata troppo bassa.
Si sente un rumore di "flusso d'acqua" dall'interno del frigoriferoCi sono gocce d'acqua attorno alla scocca del frigorifero o alla fessura della porta	• È un fenomeno normale, causato dal flusso del refrigerante.• È un fenomeno normale: l'umidità si condensa in acqua quando tocca una superficie fredda del frigorifero.
Il compressore è leggermente rumoroso all'avvio	• È un fenomeno normale, il rumore si ridurrà dopo che il compressore funzionerà stabilmente.
Codice F1 visualizzato	• Possibile causa: bassa tensione al frigorifero.Regola la protezione della batteria da Alta a Media o da Media a Bassa.
Codice F2 visualizzato	• Possibile causa: la ventola del condensatore è sovraccarica.Scollegare l'alimentazione del frigorifero per 5 minuti e riavviarlo.Se il codice viene visualizzato nuovamente, contattare il produttore per assistenza.
Codice F3 visualizzato	• Possibile causa: il compressore si avvia troppo frequentemente.Scollegare l'alimentazione del frigorifero per 5 minuti e ricomincia.Se il codice viene visualizzato nuovamente, contattare il produttore per assistenza.
Codice F4 visualizzato	• Possibile causa: il compressore non si attiva.Scollegare l'alimentazione del frigorifero per 5 minuti e riavviarlo.Se il codice viene visualizzato nuovamente, contattare il produttore per assistenza.
Codice F5 visualizzato	· Possibile causa: surriscaldamento del compressore e dell'elettronica Scollegare l'alimentazione del frigorifero per 5 minuti e riavviare. Se il codice viene visualizzato di nuovo, contattare il produttore per l'assistenza.
Codice F6 visualizzato	· Possibile causa: nessun parametro può essere rilevato dal controller. Scollegare l'alimentazione del frigorifero per 5 minuti e riavviare. Se il codice viene visualizzato di nuovo, contattare il produttore per l'assistenza.
Codice F7 o F8 visualizzato	· Possibile causa: il sensore della temperatura è difettoso. Contattare il produttore per l'assistenza.
*Per I modelli con batteria rimoviblile FSAK-002, se viene visualizzato il codice F1, scollegare o spegnere la batteria oppure collegarla all'allimentazione DC12/24V/AC100-240V (tramite l'adattatore) per alimentare il compressore e la batteria in tempo per evitare che microcorrenti a lungo termine scarichino la batteria.

Istruzioni di sicurezza

AVVERTIMENTO!

- Non utilizzare l'apparecchio se è visibilmente danneggiato. • Non bloccare le fessure del frigorifero con oggetti come spilli, fili, ecc. • Non esporre l'apparecchio alla pioggia o immergerlo in acqua. • Non posizionare l'apparecchio vicino a fiamme libere o altre fonti di calore (termosifoni, luce solare diretta, forni a gas, ecc.) • Non conservare sostanze esplosive come bombolette spray con propellente infiammabile. • Assicurarsi che il cavo di alimentazione sia asciutto e non incastrato o danneggiato.

Non posizionare più prese di corrente portatili o alimentatori portatili sul retro dell'apparecchio. • Controllare che le specifiche di tensione sulla targhetta del modello corrispondano a quelle dell'alimentazione elettrica. L'apparecchio

deve essere utilizzato solo con l'alimentatore fornito con l'apparecchio. • Non utilizzare apparecchi elettrici all'interno dei compartimenti per la conservazione degli alimenti dell'apparecchio, a meno che non siano del tipo raccomandato dal produttore. •

Una volta disimballato e prima di accenderlo, l'apparecchio deve essere posizionato su una superficie piana per più di 6 ore. • Assicurarsi che l'apparecchio rimanga in posizione orizzontale quando è in funzione. L'angolo di inclinazione deve essere inferiore a 5° per un funzionamento prolungato e inferiore a 45° per un funzionamento breve. • Mantenere libere da

ostacoli le aperture di ventilazione nell'involucro dell'unità o nella struttura integrata. • Mantenere l'apparecchio stabile sul pavimento o in auto; non scaricare capovolto.

ATTENZIONE!

- Le riparazioni possono essere eseguite solo da personale qualificato. Una riparazione non corretta può causare pericoli. La lampada e il cavo di alimentazione devono essere sostituiti dal produttore o da personale qualificato.

- L'installazione dell'alimentazione CC nella barca deve essere gestita da elettricisti qualificati.

L'apparecchio può utilizzare solo le nostre batterie ricaricabili dedicate, le batterie non ricaricabili sono vietate, altrimenti potrebbe esserci un pericolo di incendio ed esplosione.

E la batteria può essere caricata solo con il caricabatterie fornito dal produttore. • Durante l'uso o durante lo stoccaggio, la

batteria ha rilevato febbre alta, perdite, odore, distorsione e altre anomalie, interrompere immediatamente l'uso e stare lontano dalla batteria. • La fine della batteria deve essere immediatamente rimossa

dall'apparecchiatura, maneggiare correttamente la sicurezza delle batterie esaurite, non gettarle nel fuoco o acqua.

- I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza

supervisione. • L'apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se sono state supervisionate o hanno ricevuto istruzioni sull'uso sicuro dell'apparecchio e ne hanno compreso i pericoli.

i AVVISO!

- Scollegare l'alimentazione elettrica prima di ogni pulizia e manutenzione e dopo ogni utilizzo. • Non

utilizzare utensili affilati per sbrinare; Non danneggiare il circuito refrigerante. • Rischio di intrappolamento dei bambini. Prima di smaltire il vecchio frigorifero o congelatore: togliere le porte: lasciare i ripiani al loro posto in modo che i bambini non possano arrampicarsi facilmente all'interno. •

Controllare che la capacità di raffreddamento dell'apparecchio sia adatta alla conservazione di alimenti o medicinali.

Gli alimenti possono essere conservati solo nella confezione originale o in contenitori adatti. • Se l'apparecchio viene lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa al suo interno.

L'apparecchio è destinato all'uso domestico e in applicazioni simili, quali: - Aree cucina per il

personale in negozi, uffici e altri ambienti di lavoro; - Campeggi, fattorie e clienti in hotel, motel e altri ambienti residenziali; - Ambienti di tipo bed and breakfast; - Catering e applicazioni

simili non al dettaglio.

Attenersi alle normative locali relative allo smaltimento dell'apparecchio per quanto riguarda il refrigerante infiammabile e il gas di combustione.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
