RC-25 - Utensile elettrico da taglio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliaferri elettrico idraulico
Marca	Vevor
Modello	RC-25
Potenza	1700 W
Tensione di alimentazione	AC 220-240 V 50 Hz o 120 V 60 Hz (a seconda della versione)
Diametro di taglio massimo	25 mm
Diametro di taglio minimo	5 mm
Velocità di taglio	≤ 4 secondi
Peso lordo	31.33 kg
Peso netto	32.13 kg
Tipo di olio idraulico	Olio idraulico ISO VG46 (es. Shell Tellus 46)
Capacità del serbatoio dell'olio	Pieno fino al bordo del foro del tappo
Numero di bordi di taglio per blocco	4 (ruotabile per utilizzare un nuovo bordo)
Durata delle spazzole di carbone	Circa 200 ore
Temperatura massima dell'olio	70°C (158°F) – oltre, la potenza cala
Attrezzatura di sicurezza richiesta	Occhiali di sicurezza, schermo facciale, guanti, indumenti aderenti
Materiali consentiti	Solo barre d'armatura per calcestruzzo
Frequenza del cambio dell'olio	Almeno una volta all'anno
Manutenzione ordinaria	Pulizia dopo l'uso, controllo dei bulloni, controllo del livello dell'olio
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - RC-25 Vevor

Qual è il diametro massimo della barra d'armatura che il RC-25 può tagliare?

Il modello RC-25 può tagliare barre d'armatura fino a 25 mm di diametro. Il diametro minimo è 5 mm.

Come regolare l'arresto per una dimensione specifica della barra?

Inserire la barra nel supporto a U, avvitare il tappo per liberare la barra, poi svitarlo fino a toccare appena la barra. Mantenere un angolo di 90° rispetto al blocco di taglio anteriore. La regolazione è necessaria per ogni diametro diverso.

Cosa fare se il pistone non si ritrae completamente dopo un taglio?

Utilizzare una barra d'armatura o una barra metallica piatta per spingere manualmente il blocco di taglio posteriore all'indietro. Non usare mai le mani, nemmeno con i guanti. Quindi, tirare brevemente il grilletto per avanzare il pistone, scollegare l'apparecchio e pulire la polvere di ferro. Se il problema persiste, restituire l'utensile a un agente autorizzato.

Come controllare e rabboccare l'olio idraulico?

Assicurarsi che l'olio sia tiepido (non bollente). Rimuovere il tappo dell'olio dopo aver tagliato parzialmente una barra e aver posizionato l'utensile in modo che il foro sia il più alto. Il livello deve essere sul fondo del foro. Se basso, aggiungere olio idraulico ISO VG46 (es. Shell Tellus 46). Dopo il riempimento, spurgare l'aria inclinando l'utensile.

Con quale frequenza bisogna cambiare l'olio idraulico?

L'olio deve essere cambiato almeno una volta all'anno, o prima se sembra sporco. Scaricare l'olio vecchio in un contenitore adatto, inclinare l'utensile per evacuare completamente, poi riempire con olio nuovo. Rispettare le normative locali per lo smaltimento.

Come sostituire i blocchi di taglio usurati?

Ogni blocco di taglio ha 4 bordi taglienti. Quando tutti e 4 sono smussati o scheggiati, svitare i bulloni di fissaggio, rimuovere i blocchi e sostituirli con nuovi. Serrare saldamente i bulloni. L'uso di blocchi allentati o incrinati può causare lesioni.

Quali precauzioni di sicurezza devo prendere quando uso il tagliaferri?

Indossare sempre occhiali di sicurezza e uno schermo facciale. Utilizzare schermi di sicurezza per proteggere i colleghi dalle estremità volanti. Non indossare abiti larghi, legare i capelli lunghi. Scollegare l'utensile prima di qualsiasi manutenzione. Non utilizzare sotto la pioggia o in ambienti umidi.

Come pulire il tagliaferri dopo l'uso?

Scollegare l'apparecchio. Indossare guanti per proteggersi dalle schegge metalliche. Non usare una pistola ad aria compressa (rischio di proiezioni). Pulire o spazzolare via sporco e limatura di ferro, in particolare sulla parte inferiore del pistone.

Cosa fare se la potenza di taglio diminuisce e il motore si surriscalda?

Controllare prima le spazzole di carbone: devono essere lunghe almeno 6 mm. Sostituirle se usurate. Verificare anche che le prese d'aria non siano ostruite e che l'olio idraulico non abbia superato i 70°C. Lasciare raffreddare l'utensile prima di riprendere.

Come mantenere le spazzole di carbone?

Ispezionare entrambe le spazzole di carbone almeno ogni due mesi (durata normale: 200 ore). Scollegare l'utensile, svitare i cappucci delle spazzole e rimuovere le spazzole. Sostituirle se misurano meno di 6 mm. Spazzole usurate causano perdita di potenza e danneggiano il collettore.

MANUALE UTENTE RC-25 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

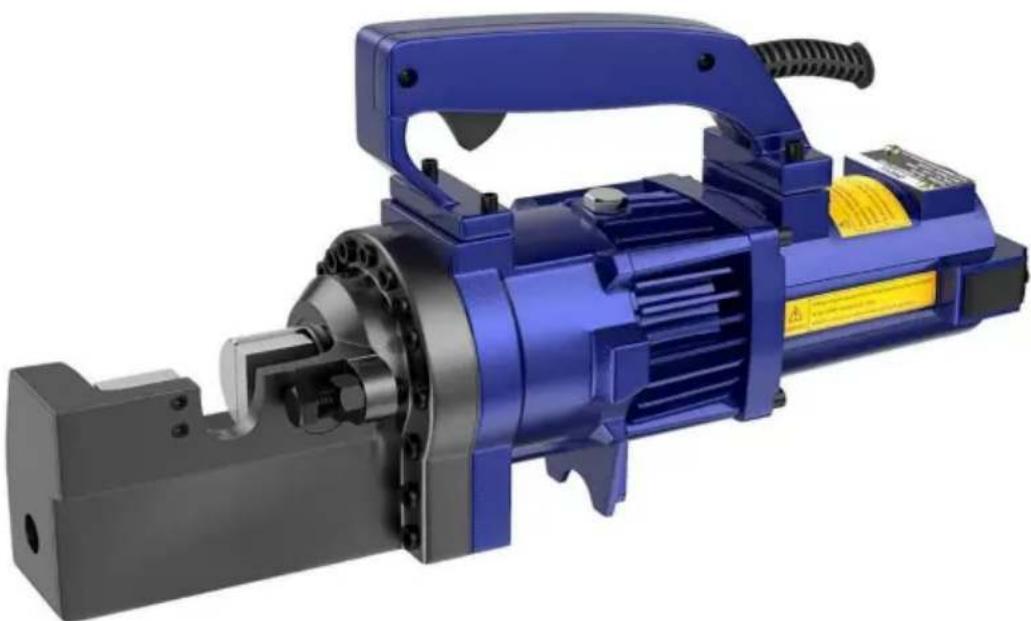

TAGLIAERBA ELETTRICA

MODELLO: RC-16/RC-25/RC-20/RC-22

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAGLIAERBA ELETTRICA

MODELLO: RC-16/RC-25/RC-20/RC-22

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

Utilizzo

Utilizzare le frese per armature solo su barre per cemento armato.

Limitare l'uso ai materiali designati

C'è sempre la possibilità che l'estremità tagliata possa fuoriuscire, soprattutto se inferiore di lunghezza superiore a 30 cm. Superando notevolmente le specifiche dei materiali designati aumenta questo rischio e danneggerà anche l'utensile. Non tentare di tagliare armature. Più duro, più spesso o più sottile di quelli specificati.

Utilizzare una protezione per gli occhi

Indossare occhiali di sicurezza, occhiali di sicurezza con protezioni laterali o una visiera quando si utilizza la taglierina.

Fornire barriere di sicurezza

Erigere schermi di sicurezza per proteggere i colleghi da possibili estremità volanti. Posto schermo di sicurezza sotto l'armatura quando si lavora in luoghi alti.

Esercita un controllo adeguato

Tenere saldamente la taglierina e mantenere una posizione e un equilibrio adeguati. Non quando si lavora in luoghi alti, fissare la taglierina all'impalcatura con a corda di sicurezza. Controllare che il cavo di alimentazione non sia sporco e tenerlo lontano da esso spigoli vivi e calore. Controllare che tutte le chiavi di regolazione siano state rimosso prima di utilizzare la taglierina.

Protezione contro le scosse elettriche

Per evitare possibili scosse elettriche, non maneggiare la taglierina con le mani bagnate o utilizzare la taglierina sotto la pioggia o in luoghi umidi. Essere consapevoli di tutte le linee elettriche circuiti e altri pericoli a cui si può venire in contatto, soprattutto quelli che lo sono sotto la superficie o altrimenti nascosti alla vista.

Scollegare lo strumento

Scollegare la taglierina dalla presa quando non in uso e prima di pulire, regolare o effettuare la manutenzione. Non scollegare la spina dalla presa tirando la cordone. Controllare sempre che il blocco dell'interruttore sia su OFF prima di collegarlo.

Attenzione all'ambiente

Non utilizzare la taglierina in presenza di materiali infiammabili (es. Vernici, diluenti, prodotti petroliferi, adesivi).

Non utilizzare la taglierina in un luogo possibilmente illuminato e privo di ostacoli. Operatore deve avere sempre una visuale libera della taglierina, dell'armatura e area circostante.

Indossare un abbigliamento adeguato

Non indossare abiti larghi, oggetti penzolanti o gioielli. Trattenere i capelli lunghi.

Si consiglia l'uso del casco di sicurezza e degli stivali con la suola in gomma. Se

si indossano guanti di sicurezza, prestare particolare attenzione a che i guanti non si sporchino intrappolati nelle parti in movimento.

Tieni lontani i visitatori

Mantenere tutti i visitatori a distanza di sicurezza dall'area di lavoro protezione e per evitare distrazioni dell'operatore.

Mantenere la taglierina con cura

Ispezionare la taglierina prima di ogni applicazione. I blocchi coltelli difettosi o allentati potrebbero provocare lesioni personali. Mantenere la maniglia asciutta, pulita e priva di olio e/o olio Grasso. Mantenere l'alloggiamento e il pistone liberi da sporco e limatura di ferro. Controlla che no viti o bulloni sono allentati o mancanti. Seguendo le istruzioni per

manutenzione. Ispezionare regolarmente l'interruttore, il cavo, la spina e qualsiasi prolunga intervalli.

Conservare con cura

Quando non in uso, conservare la taglierina e gli accessori in un luogo asciutto e inaccessibile essere accessibile da persona non autorizzata.

ELENCO PARAMETRI

Modello	RC-16	RC-25	RC-20	RC-22
Potenza (W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NO (kg)	12.84	32.13	18.75	14.9
Velocità di taglio Max.	ÿ2,5 secondi	ÿ4S	ÿ3s	ÿ3,5 secondi
Armatura per cemento armato	16mm	25 mm	20 mm	22 mm
Armatura minima	4 mm	5 mm	4 mm	4 mm

Nota: sono disponibili due versioni della tensione del modello di prodotto sopra indicato, rispettivamente AC220-240V 50Hz e 120V 60Hz, consultare la targhetta dati

informazioni del prodotto.ISTRUZIONI

Attenzione: indica un pericolo che potrebbe provocare lesioni personali minori e/o danni al prodotto.

Cura: indica un pericolo che potrebbe causare danni al prodotto.

Controlli pre-utilizzo

Controllare il livello dell'olio.

Controllare le condizioni dei blocchi coltelli e il serraggio dei relativi bulloni.

Attenzione: l'utilizzo di blocchi coltelli allentati o incrinati può provocare lesioni operatori e danni all'unità.

Verificare che la fonte di alimentazione sia adatta alla taglierina.

Attenzione: se la tensione è troppo alta, il motore si brucerà. Se la tensione è troppo bassa, verrà generata una potenza insufficiente. Non utilizzare mai corrente continua.

Verificare che l'alimentazione sia correttamente messa a terra.

Attenzione: la mancata messa a terra dell'alimentazione può provocare scosse elettriche operatore.

Controllare che il cavo non sia danneggiato e che la spina non sia allentata.

Attenzione: il rivestimento tagliato o abraso potrebbe provocare una breve scossa elettrica all'operatore.

Se si deve utilizzare un cavo di prolunga, assicurarsi che non sia danneggiato e che sia lo spessore adeguato per la lunghezza.

Dimensioni del cavoLunghezza del cavo		110 V	230 V
		AWG	Dimensione della normalizzazione
H	Fino a 10 mt	16	1,0 mm^2
	Fino a 15 mt	14	1,25 mm^2
	Fino a 30 mt	10	1,5 mm^2

Riscaldamento

Con tempo freddo , riscaldare l'unità per 30-60 secondi in modo che l'olio idraulico raggiunge la giusta viscosità. Tirare l'interruttore a grilletto per estendere il pistone e rilasciare quando ha raggiunto la corsa completa, ripetere 15-20 volte.

Regolazione del fermo

La posizione corretta durante il taglio deve essere impostata correttamente per ciascuna dimensione di armatura prima di effettuare un taglio.

1. Avvitare il tappo per garantire spazio sufficiente per l'armatura.
2. Inserire completamente l'armatura nel supporto a forma di U. Assicurati che l'armatura sia a riposo sulla base del tappo.
3. Mantenendo l'armatura ad angolo retto (90°) rispetto al blocco coltelli anteriore, svitare tappo finché non tocca appena l'armatura. Una volta impostato, lo Stooer non ha bisogno di n ulteriore regolazione durante il taglio dell'armatura dello stesso diametro, ma deve essere reimpostare per un'armatura di dimensioni diverse.

Attenzione: la mancata corretta impostazione del fermo comporterà un'eccessiva usura blocco taglierina e potrebbe causare la fuoriuscita dell'estremità tagliata.

Taglio

1. Inserire l'armatura tra il fermo e il blocco coltelli anteriore, assicurandosi che sia così correttamente inserito nel supporto a forma di U.
2. Tirare l'interruttore a grilletto e mantenerlo premuto mentre il pistone avanza e l'armatura è tagliato. (Se l'interruttore viene rilasciato in un punto intermedio, il pistone si fermerà.)
3. Una volta completato il taglio, rilasciare l'interruttore. Il pistone si ritrae automaticamente. (Si noti che l'interruttore non può essere riattivato finché il pistone non è completamente retratto.)

Punti di attenzione

1. Prestare particolare attenzione quando si tagliano pezzi corti (30 cm o meno) come l'estremità tagliata tende a volare via.

Attenzione: le estremità volanti rappresentano un pericolo per tutto il personale nelle vicinanze. Eretto schermi di sicurezza.

1. Non coprire le prese d'aria.

Cura: se gli eventi sono coperti, il motore si surriscalderà e potrebbe bruciarsi.

3.Se la temperatura dell'olio idraulico supera i 70° (158 F), la potenza diminuirà.

Lasciare raffreddare prima di riprendere il funzionamento. (Prestare particolare attenzione estate, quando il corpo della pompa in alluminio si riscalda più velocemente.)

4.Se si osserva un calo di potenza e il motore è insolitamente caldo, controllare il carbonio spazzola.

5.Se il pistone non riesce a rientrare completamente, spingere il blocco coltelli posteriore all'indietro per ritrarre manualmente il chiodo.

Attenzione: a questo scopo utilizzare un'armatura o una barra metallica piatta. Non spingere mai la taglierina bloccare con qualsiasi parte della mano, anche se guantata.

Una volta retratto il pistone, tirare parzialmèinterruttore a grilletto

pistone di anticipo. Scollegare l'unità. E controlla il pistone e l'alloggiamento

limatura di ferro accumulata che potrebbe bloccare il pistone. Dopo

pulizia, il pistone non si ritrae ancora automaticamente quando è completamente esteso, il

il pistone stesso potrebbe danneggiarsi. Restituire l'unità a un agente autorizzato per

riparazione.

Blocchi taglienti

Prima dell'uso, controllare sempre che i due bulloni su ciascun blocco coltelli siano ben fissati adeguatamente serrato. L'uso di un blocco allentato causerà danni al blocco e

alloggiamento. Controllare anche le condizioni dei blocchi coltelli. Se uno dei taglienti è smussato

o scheggiati, rimuovere i bulloni di fissaggio e ruotare entrambi i blocchi in modo da averne due nuovi

i bordi entrano in uso. Sostituire e serrare i bulloni (ogni blocco ne ha quattro

taglienti)

Quando tutti e quattro i taglienti sono stati utilizzati o se uno dei blocchi è rotto o

altrimenti danneggiati, sostituire entrambi i blocchi.

Attenzione: un blocco allentato o rotto può provocare lesioni all'operatore.

Pulizia

Pulizia taglierina dopo l'uso.

Attenzione: indossare guanti per proteggere le mani dalle schegge metalliche. Non utilizzare un pistola ad aria compressa, la sabbiatura con aria può causare la penetrazione di limatura metallica e/o polvere negli occhi e sistema respiratorio.

1. Scollegare l'unità.

2. Pulisci o spazzola via tutto lo sporco e la limatura metallica. Prestare particolare attenzione a la metà inferiore del pistone, dove si accumula più facilmente lo sporco.

Controllo del livello dell'olio

Poiché le frese sono azionate idraulicamente, è necessario controllare il livello dell'olio intervalli frequenti, preferibilmente ogni giorno. Mancata manutenzione dell'olio al un livello corretto provoca un calo di pressione e una perdita di potenza di taglio.

Attenzione: l'olio idraulico è altamente infiammabile. Tenere lontano da scintille e fiamma nuda. Non fumare.

Attenzione: l'olio idraulico può causare infiammazioni agli occhi e alla pelle. Se ingerito, causerà diarrea e vomito.

In caso di contatto con gli occhi, sciacquare con acqua pulita per almeno 15 minuti e consultare un medico. In caso di contatto con la pelle, lavare abbondantemente con sapone e acqua.

In caso di ingestione consultare immediatamente un medico. Non farlo deliberatamente indurre il vomito.

1. L'olio deve essere caldo ma non bollente. Riscaldare l'unità se fa freddo.
2. Regolare il tappo ed eseguire tre o quattro tagli, annotando esattamente in quale punto l'armatura si sta effettivamente rompendo.
   3.Pizzicare un breve pezzo di armatura, fermandosi appena prima che si rompa. Scollegare l'unità dalla fonte di alimentazione.
3. Con l'armatura parzialmente tagliata in posizione, capovolgere l'unità in modo che il tappo dell'olio sia a posto più in alto. (Se l'unità è calda, lasciarla raffreddare.)
4. Rimuovere il tappo dell'olio e la rondella di tenuta (guarnizione)

Attenzione: non rimuovere mai il tappo dell'olio quando l'unità è calda, altrimenti l'olio fuoriuscirà.

1. controllare che l'olio sia a livello con il fondo del foro del tappo. (ovvero la custodia della pompa è piena fino all'orlo). Se il livello dell'olio è troppo basso, rabboccare con olio idraulico da 20 pesi

proprietà antischiuma e antiabrasione. (Grado di viscosità ISO VG46. Es

1. Dopo il rabbocco estrarre l'aria dall'impianto. Inclinare delicatamente la taglierina nel senso della lunghezza e

riportarlo in una posizione piana. Rabboccare nuovamente e inclinare nella direzione opposta.

Ripetere questo processo fino a quando tutta l'aria non sarà stata estratta.

Attenzione: la taglierina non può funzionare correttamente se l'olio contiene bolle d'aria.

1. Sostituire la rondella di tenuta (guarnizione) e il tappo. Collegare la taglierina alla fonte di alimentazione

e servire completamente l'armatura.

Cambio olio

L'olio idraulico deve essere cambiato almeno una volta all'anno. Prima se lo fosse

appare sporco.

1. Scollegare l'unità dalla fonte di alimentazione. Rimuovere il tappo dell'olio e la guarnizione. Girare la taglierina

sopra e scaricare l'olio in un recipiente adatto. Quando l'olio smette di defluire,

inclinare l'unità all'indietro in modo che l'olio intrappolato nell'alloggiamento del pistone possa fuoriuscire. Quando

l'alloggiamento è vuoto, inclinare l'unità nella direzione opposta per svuotare i residui

il corpo della pompa.

1. Con il foro di scarico rivolto verso l'alto, riempire lentamente l'unità con olio fresco. Sostituire la spina

e stringere leggermente. Collegare l'unità alla fonte di alimentazione e far avanzare il pistone due o

tre volte. Scollegare l'unità e rimuovere il tappo dell'olio. Rabboccare il livello dell'olio e sostituirlo

tappo.

1. Infine seguire la procedura per il controllo del livello dell'olio.

Nota: smaltire l'olio idraulico in conformità alle normative locali. Non

versare nel mare, fiume, lago o nelle fognature.

Tenuta dei bulloni

Una volta alla settimana o ogni 500 tagli, controllare il serraggio di tutti i bulloni, in particolare quelli che

fissano l'alloggiamento al cilindro. Il risultato saranno bulloni allentati

in una perdita di potere.

Spazzole di carbone

Ispezionare le due spazzole di carbone almeno una volta ogni due mesi. (normale

la durata della spazzola è di 200 ore.)

Attenzione: le spazzole usurate provocano una perdita di potenza e fanno surriscaldare il motore

e danneggiare irrimediabilmente il commutatore dell'indotto.

1. Scollegare l'unità
   2.Svitare entrambi i cappucci delle spazzole ed estrarre le spazzole di carbone.
2. Sostituire le spazzole se di lunghezza inferiore a 6 cm.

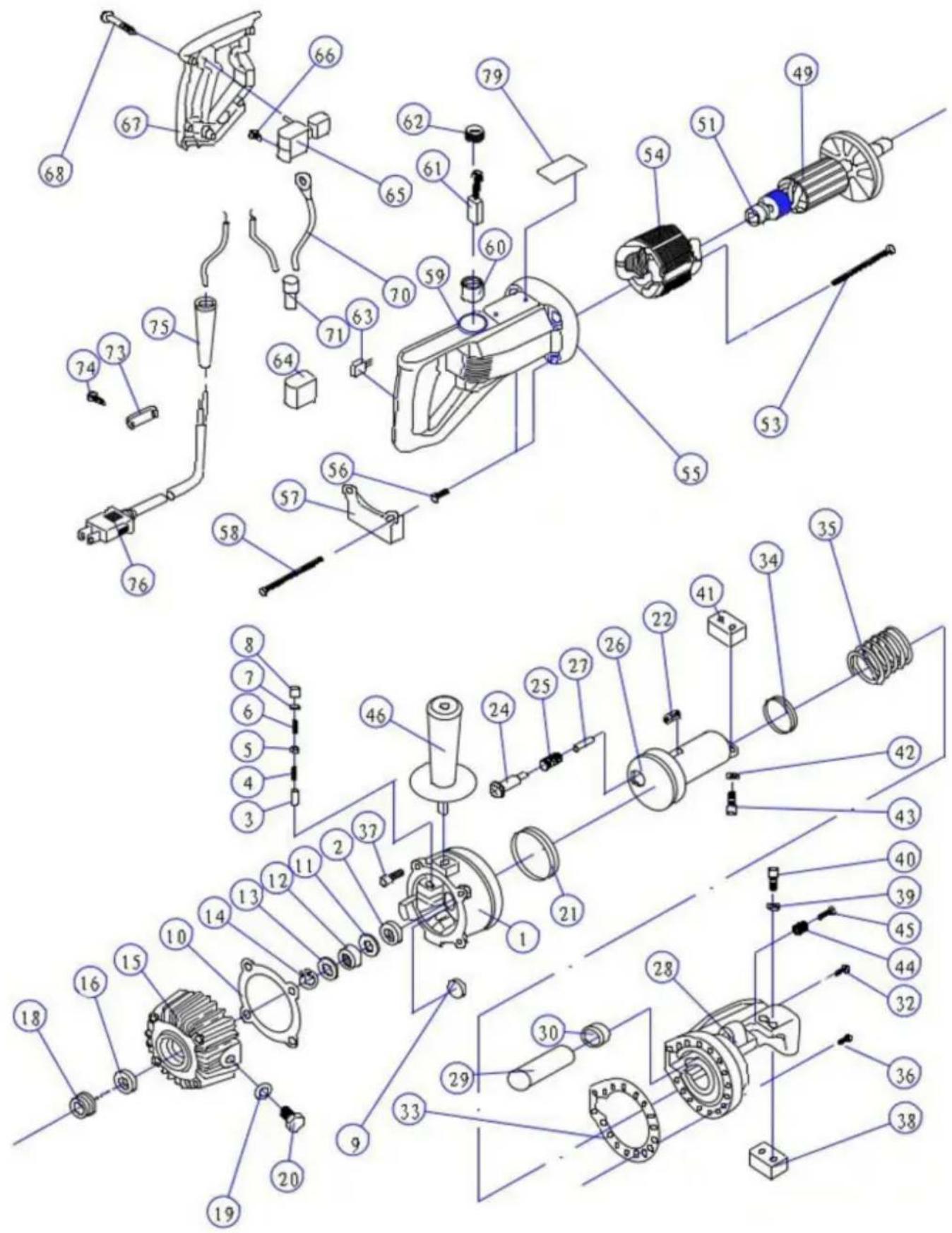

Elenco delle parti della taglierina portatile per armature RC-16

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

60329 Francoforte sul Meno.
