MANUALE UTENTE JBSF-350F Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Sfiato sul tetto

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Sfiato sul tetto

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTIMENTO:

Leggere e comprendere l'intero manuale prima di utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di valore. Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2014/30/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici.

rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici.

INFORMAZIONI FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dal soggetto responsabile

per la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15B delle Norme FCC. Il funzionamento è soggetto

alle due condizioni seguenti:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa
interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dal

party.responsible per la conformità potrebbe invalidare l'autorità dell'utente di operare

il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un

Dispositivo digitale di classe B ai sensi della Parte 15B delle Norme FCC, Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e se non installato e utilizzato secondo le istruzioni, può causare interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla radio o alla televisione ricezione, che può essere determinata accendendo e spegnendo il prodotto, il l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei seguenti misure.

Riorientare o riposizionare l'antenna ricevente. • Aumentare

la distanza tra il prodotto e il ricevitore. • Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato.

il ricevitore è connesso.

- Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

AVVERTIMENTO	Indica una situazione pericolosa che, se non evitata, potrebbe provocare morte o lesioni gravi.
PERICOLO	Indica una situazione pericolosa che, se non evitata, provocare morte o lesioni gravi.
AUTORITÀ	Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni lievi o moderate.
ATTENZIONE	Il simbolo indica che l'utente deve prestare molta attenzione attenzione al disegno per mostrare la situazione da notato. E la figura a sinistra mostra, "Fai attenzione alle elettricità "Shock."

CERTIFICATO

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a due condizioni:

(1) Questo dispositivo non deve causare interferenze dannose.
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta,
comprese le interferenze che possono causare effetti indesiderati
operazione.

AVVERTIMENTO:

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche forniti con questi elettrodomestici. La mancata osservanza di tutte le istruzioni di seguito può causare scosse elettriche, incendi e/o lesioni gravi. Salvare tutti avvertenze e istruzioni per riferimento futuro.

AVVERTIMENTO:

Un funzionamento improprio può causare lesioni personali. Un funzionamento improprio può causare danni alla macchina. Un funzionamento improprio può causare altri

ERICOLO:

Non utilizzare un alimentatore che non soddisfi la tensione nominale. L'uso di alimentatori non conformi possono causare incendi o scosse elettriche.

ATTENZIONE:

1. Scollegare il ventilatore quando ci si sposta da un luogo all'altro.
2. Se la macchina emette fumo, odore, rumore del motore e altri fenomeni anomali condizioni, si prega di non utilizzarlo. Potrebbe causare incendi o scosse elettriche.
3. Non smontare, riparare o rettificare la macchina durante l'uso. Ciò
   potrebbe causare incendi, scosse elettriche e lesioni personali.

4. Se la macchina non viene utilizzata per un lungo periodo, scollegare l'adattatore dalla presa elettrica. la presa.

5. Non inserire mai dita, matite o altri oggetti attraverso la protezione quando la ventola è in funzione.

6. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se sono state supervisionate o istruite in merito all'uso dell'apparecchio in modo sicuro e se comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

7. Scollegare la ventola quando si rimuovono le griglie per la pulizia. Non lasciare la ventola in funzione senza sorveglianza.

ÿ.Descrizione del prodotto

Controllare se il prodotto appare danneggiato o mancano accessori.

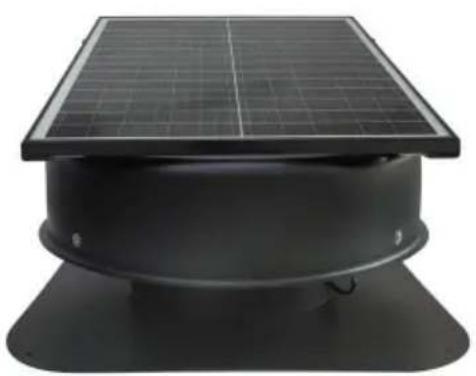

1.JBSF-350F

1 x ventilatore solare

È possibile regolare il valore di controllo della temperatura e il valore di controllo dell'umidità, impostando la temperatura e l'umidità interna su un valore qualsiasi superiore al valore impostato per aprire la ventola.

Spia luminosa: 1.

Sia che sia alimentata tramite energia solare o tramite adattatore, la luce LED verde rimane accesa a lungo;

	2.Quando il fumo interno fa il allarme sensore fumo, la luce LED verde lampeggia e il motore viene forzato ad arrestarsi.3. Né l'energia solare né l'adattatore sono alimentati e i LED sono spenti;
1 x telecomando1 x adattatore di alimentazione	6 viti tecniche2 x travetti/listelli

2.JBSF-320G

1 x ventilatore solare

1 x telecomando 1 x adattatore di alimentazione

6 viti tecniche2 x travetti/listelli

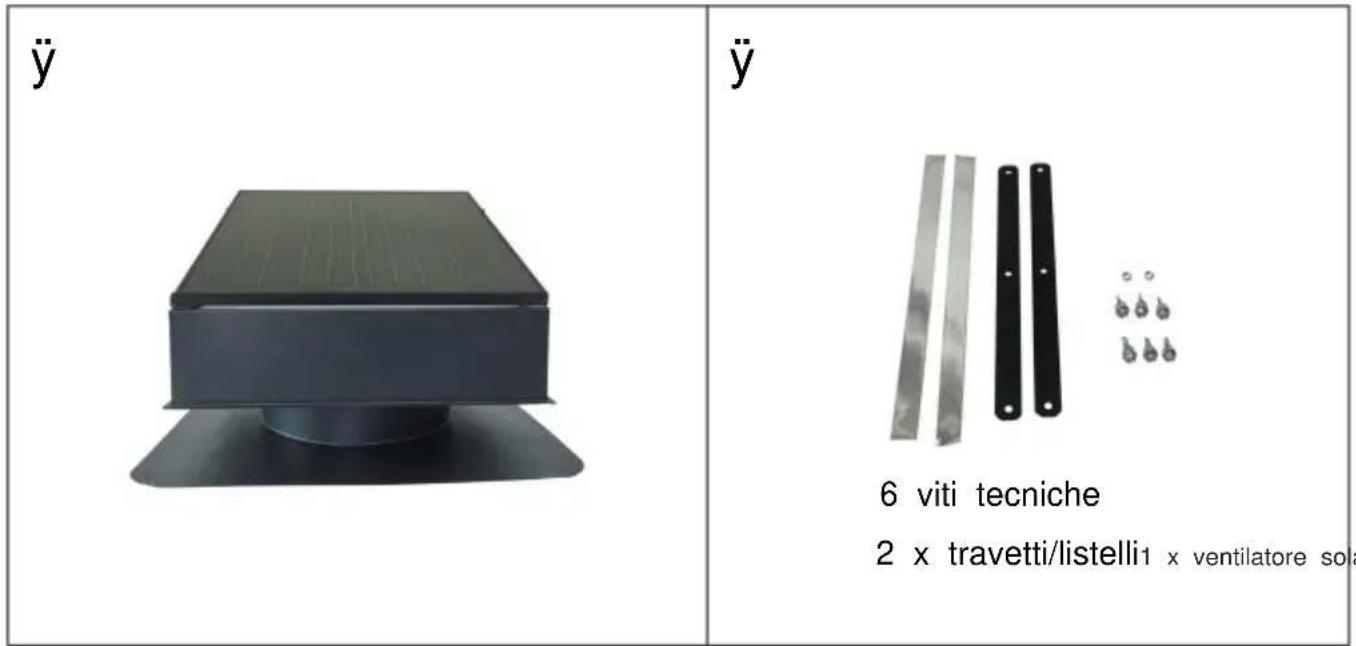

3.JBSF-320E

ÿ ÿ 6 viti tecniche 2 x travetti/listelli1 x ventilatore sola

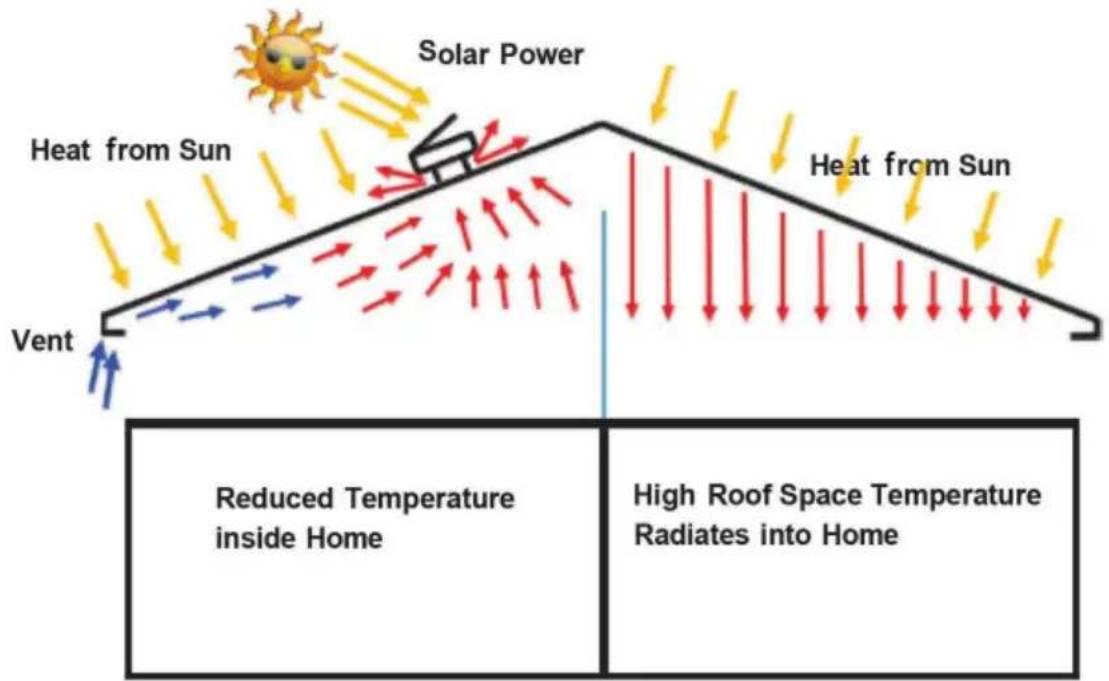

Il ventilatore di scarico solare sul tetto funziona in diversi modi per mantenere fresco il tuo posto e confortevole.

Il suo design include le seguenti caratteristiche:

- Mantiene la casa più fresca in estate estraendo 20 volte più aria di un Whirly Bird. • È

alimentato a energia solare, quindi non ci sono costi di

gestione. • Riduce la necessità di aria condizionata, riducendo le bollette

energetiche. • È facile da installare ed è compatibile con tetti in tegole, metallo e

piani. • Riduce l'umidità e favorisce il flusso d'aria, che può abbassare la temperatura di fino a 30ÿF.

- Riduce l'accumulo di condensa sul tetto. • Ha un motore

DC brushless per un funzionamento silenzioso. • Per ogni

parte viene utilizzato materiale di alta qualità per garantire una lunga durata. • Nei mesi più freddi, il controllo del termostato previene la perdita di calore e mantiene il posto caldo. • Il

ventilatore è resistente alla corrosione e adatto alle regioni costiere.

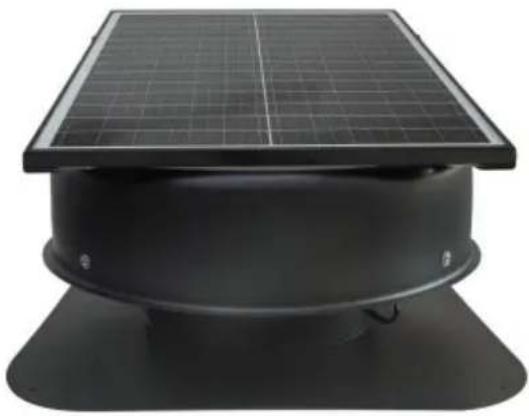

Specifiche del prodotto

ÿ Modello ÿ

Modello	Modello JBSF-350F
Motore	CC 15V 50W
Pannello solare Produzione	50 Watt, 15 V CC
Aria di scarico Volume	~3500 m3/h
Tensione dell'inverter	CA 100~240V 50 / 60 Hz

ÿ Modello ÿ

Modello	Modello JBSF-320G
Motore	CC 15V 35W
Uscita pannello solare	42 Watt, 15 VDC
Aria di scarico Volume	~3000 m3/h
Tensione dell'inverter	CA 100~240V 50 / 60 Hz

ÿ Modello ÿ

Modello	Modello JBSF-320E
Motore	CC 15V 35W
Pannello solare Produzione	35 Watt, 15 V CC
Aria di scarico Volume	~2200 m3/h

< Modello di controllo remoto 2 >> Mode

Nota: la ventola ha il controllo della temperatura. Si accende quando la temperatura è 26' y e si spegne quando la temperatura è 26^ .

	ON / OFF Per accendere/spegnere il dispositivo, l'high-end è abilitato o predefinito.
	MORBIDO
	BASSO

	MEDIO
	ALTO
	" AVVIO FORZATO " Premere questo pulsante per avviare in qualsiasi momento temperatura.

Pulsanti del timer:

	Premendo 1H il dispositivo si spegnerà dopo 1 ora.
	Premendo 2H il dispositivo si spegnerà dopo 2 ore.
	Premendo 4H il dispositivo si spegnerà dopo 4 ore.
	Premendo 8H il dispositivo si spegnerà dopo 8 ore.

Nota:

1. Conservare il telecomando al riparo dalla luce solare diretta.
2. Ricordarsi di rimuovere la pellicola protettiva per utilizzare il telecomando.
3. Durante l'associazione, tenere premuto un pulsante qualsiasi per 10 secondi.

ÿ.Guida all'installazione

ÿ JBSF-320E

• La ventola funziona quando la temperatura ambiente è superiore a 78,8°F/26°C e si ferma quando è inferiore a 78,8°F/26°C. Assicurarsi che il termostato sia collegato prima dell'installazione.

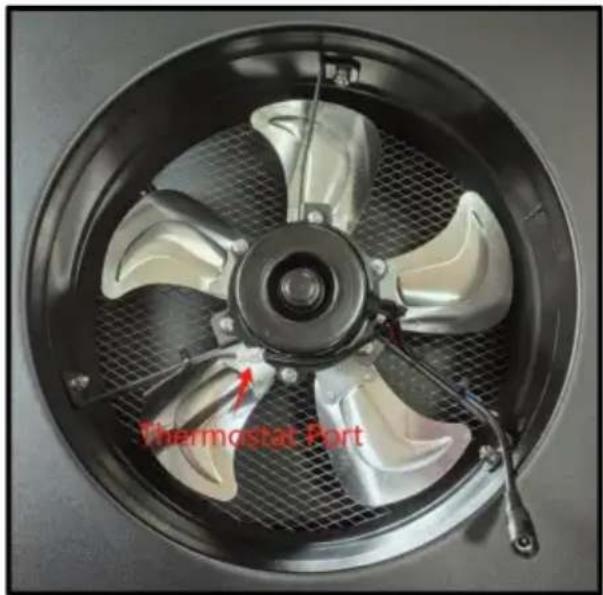

• Quello bianco è la porta del termostato. Se vuoi che funzioni sotto 78,8°F/26°C, è necessario scollegarlo.

Thermostat Port

Si prega di leggere attentamente questa guida all'installazione per installare la ventola di scarico del tetto solare. A seconda del tipo di tetto, è possibile seguire i passaggi di installazione per ottenere il miglior risultato. Piastra di base in lega di alluminio, morbida, può essere sagomata in base a diverse forme del tetto per lavori di impermeabilizzazione. Assicurarsi che l'area di lavoro sia asciutta prima dell'installazione. Non installare durante o dopo la pioggia.

I. INSTALLAZIONE DEL TETTO METALLICO

FASE 1

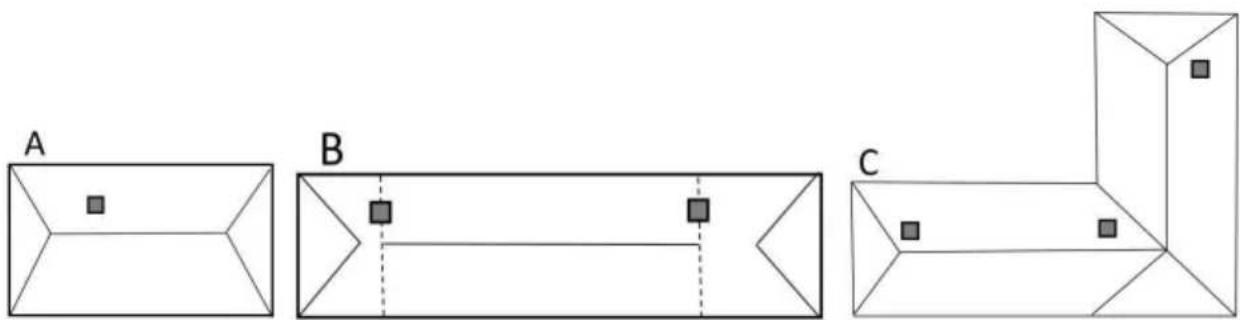

Studia la figura per valutare quanti ventilatori di scarico solari ti servono e dove installarli per la tua casa o attività. Per capire dove posizionare il ventilatore, devi considerare qualsiasi ombra pomeridiana sul tetto durante i mesi più caldi. Un ventilatore ben posizionato dovrebbe consentire al pannello solare di ricevere il sole da sud (nord per l'emisfero australe) e da ovest durante i mesi più caldi.

A - 1x ventilatore solare fino a 1.000 piedi quadrati

B - 2 ventilatori solari fino a 2.000 piedi quadrati

C - 3 ventilatori solari fino a 3.000 piedi quadrati

Nota: l'ombra influirà sulle prestazioni della ventola. Il numero di ventole necessarie può variare a seconda della situazione.

PASSO 2

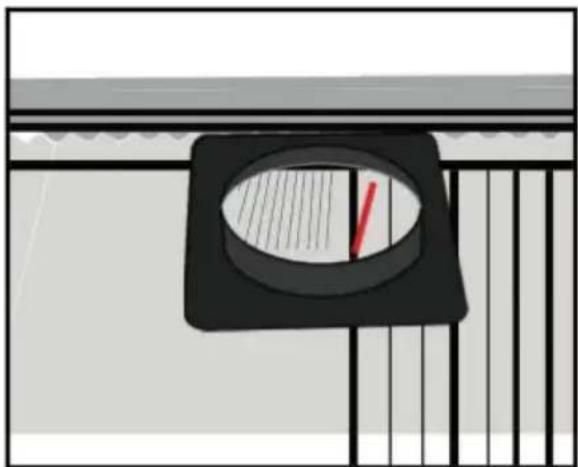

Rimuovere 2 viti di copertura del colmo e far scorrere il bordo superiore del rivestimento sotto di esso come mostrato nella figura. È importante posizionare la legatura in modo che non copra le viti del tetto. Le viti del tetto che vanno dalla parte superiore a quella inferiore del tetto sono dove si trovano le travi. Una volta posizionate, segnare un cerchio sul bordo interno del rivestimento.

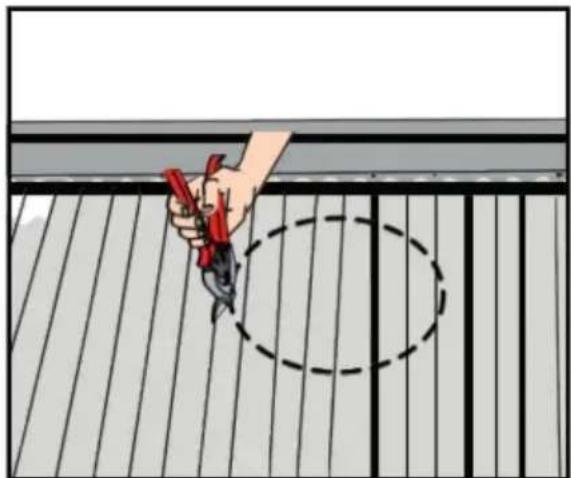

Seguendo il cerchio segnato sul tetto, tagliare un'apertura nel tetto come mostrato, usando una sega con lama metallica o delle cesoie per lamiera. Se c'è della pellicola sotto le lamiere, tagliare una croce nella pellicola e ripiegare gli angoli.

Nota: fare attenzione a non tagliare i listelli/travetti sotto la lamiera del tetto durante il taglio.

PASSO 4

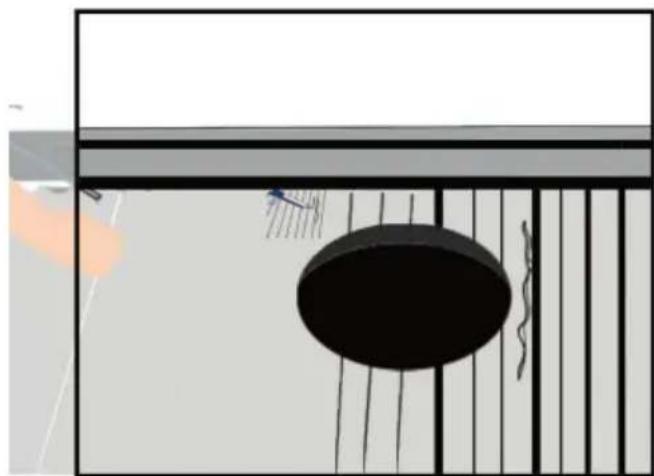

Far scorrere il lampeggiante di nuovo sotto la copertura del tetto, rimontare le 2 coperture del colm viti attraverso il lampeggiante e piegare i bordi del lampeggiante verso il basso

i lati sinistro e destro per creare una perfetta aderenza al tetto. Successivamente, le cesoie da latta tagliare delle tacche nella parte inferiore del lampeggiante per adattarle alle ondulazioni del tetto e piegare le tacche verso il basso. Quindi, applicare il silicone legato alla parte inferiore e esterna dei bordi. Dopo questo, utilizzare il silicone legato alla parte inferiore e all'esterno della sezione inferiore del raccordo.

Nota: non applicare silicone nelle cavità nella parte inferiore del raccordo.

FASE 5

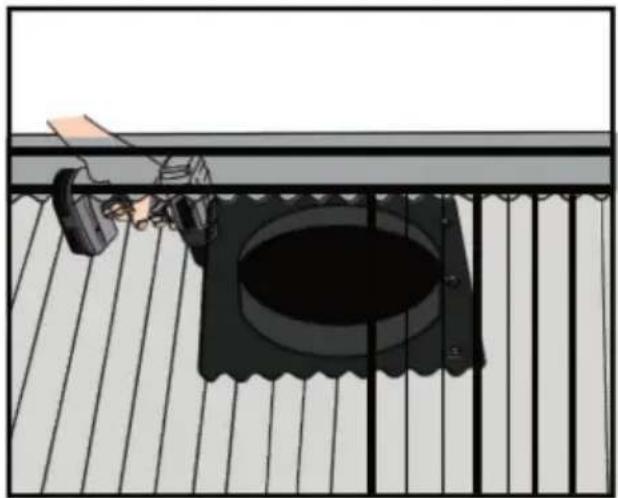

Come mostrato nella figura qui, utilizzare un minimo di 8 e un massimo di 12 viti autofilettanti o viti per tetti con guarnizioni in gomma lungo i lati sinistro, destro e inferiore del raccordo per fissare il tetto.

Nota: viti tecniche e viti per tetti non sono incluse.

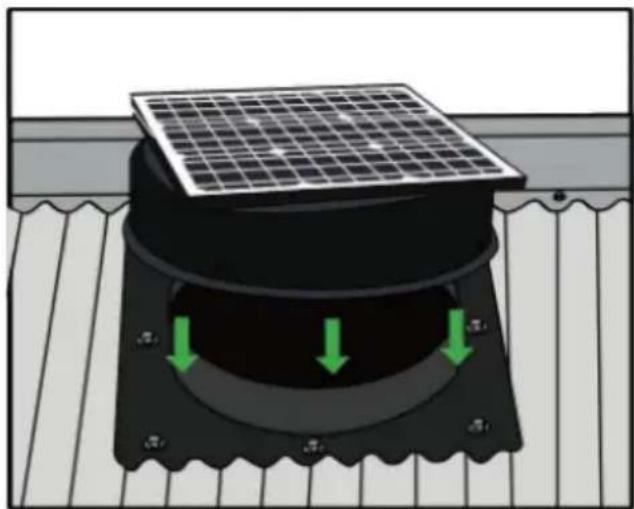

PASSO 6

Posizionare il corpo principale della ventola sopra la guaina come mostrato di seguito. Girare il corpo principale della ventola a sinistra o a destra per adattarlo alla direzione richiesta per il pannello solare.

Suggerimento: posiziona il pannello solare tra sud (nord per l'emisfero australe) e ovest per sfruttare al meglio la luce del sole nei mesi più caldi.

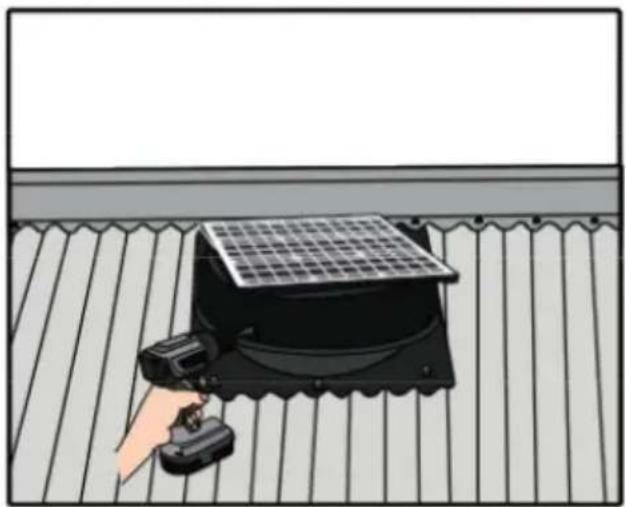

PASSO 7

Utilizzando un cacciavite elettrico, avvitare almeno 4 piccole viti tecniche attraverso i fori preforati nel corpo principale del ventilatore nel lampeggiante, come mostrato sotto.

Suggerimento: potresti non riuscire a posizionare la vite Top Tech in posizione, poiché l'angolazione del tetto potrebbe impedirlo. In questo caso, puoi avvitare la vite tecnica in un'altra sezione in cui il corpo principale si trova sopra il raccordo.

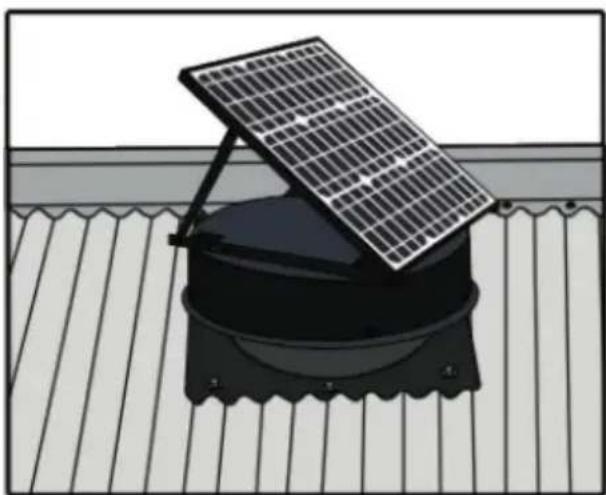

PASSO 8

Ora puoi regolare l'angolazione del pannello solare per ricevere il massimo sole soprattutto durante le ore centrali della giornata nei mesi più caldi, come mostrato nella figura Poiché la pendenza di molti tetti è già ad un buon angolo per il sole estivo, potresti semplicemente essere in grado di lasciare il pannello in posizione abbassata così com'è fornito dalla fabbrica, senza fare nulla.

Per regolare l'angolazione dei pannelli solari verso l'alto, basta regolare i 2 bracci all'angolazione corretta e stringere le viti.

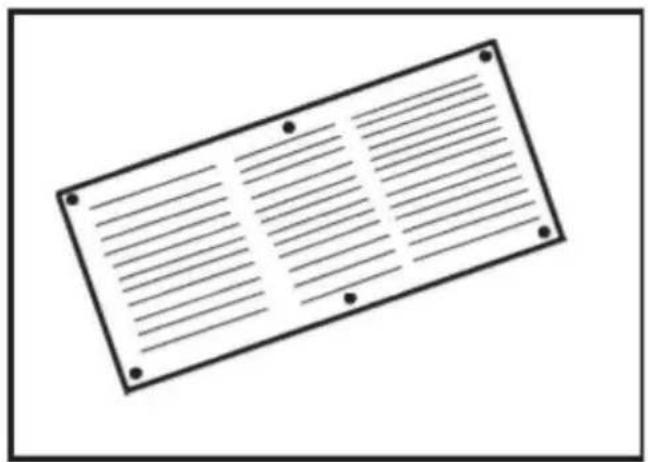

Nota:

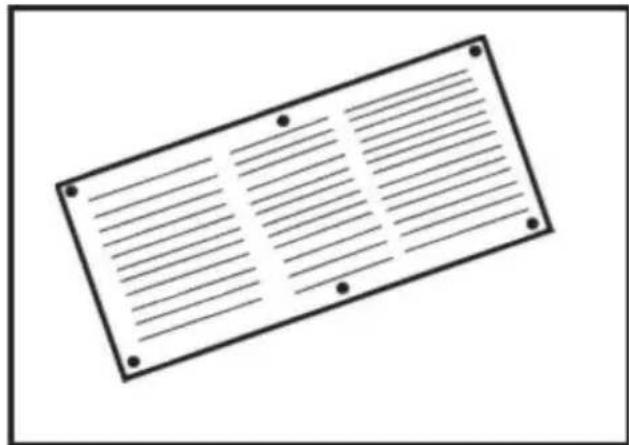

un'opzione di installazione è quella di montare il ventilatore sotto le prese d'aria della gronda sul lato della casa che è fresco nel pomeriggio. Ciò consentirà all'aria esterna più fresca di

essere aspirati nello spazio del tetto. Sono particolarmente richiesti quando il tetto ha una lamina sotto le tegole, ma indipendentemente da ciò, le prese d'aria di gronda miglioreranno il flusso d'aria.

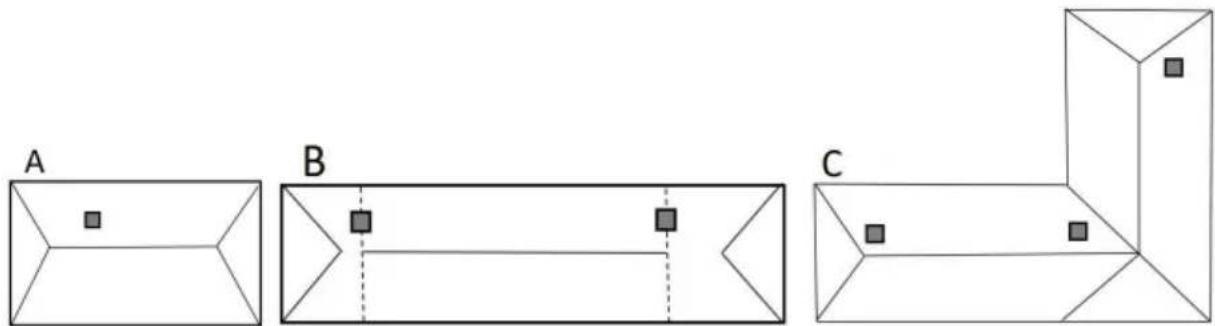

Studia la figura per valutare quanti ventilatori di scarico solari ti servono e dove installarli per la tua casa o attività. Per capire dove posizionare il ventilatore, devi considerare qualsiasi ombra pomeridiana sul tetto durante i mesi più caldi. Un ventilatore ben posizionato dovrebbe consentire al pannello solare di ricevere il sole da sud (nord per l'emisfero australe) e da ovest durante i mesi più caldi.

A - 1 ventola solare fino a 1.000 piedi quadrati

B - 2 ventole solari fino a 2.000 piedi quadrati C -

3 ventole solari fino a 3.000 piedi quadrati Nota:

l'ombra influirà sulle prestazioni della ventola. Il numero di ventole necessarie può variare a seconda della situazione.

FASE 2

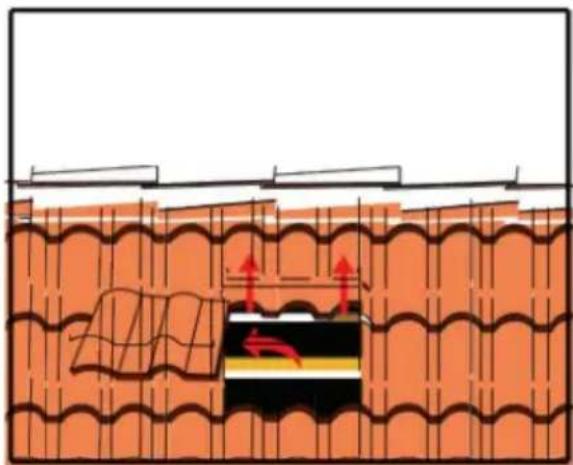

Rimuovi la terza tegola in ordine decrescente dal colmo (parte superiore del tetto) come mostra nella figura. Rimuovi una tegola completa dal tetto. Puoi anche spingere la tegola direttamente sopra la tegola rimossa leggermente verso l'alto per allargare l'apertura, se necessario.

Assicuratevi di scartare questa tegola rimossa. Non lasciatela sul tetto.

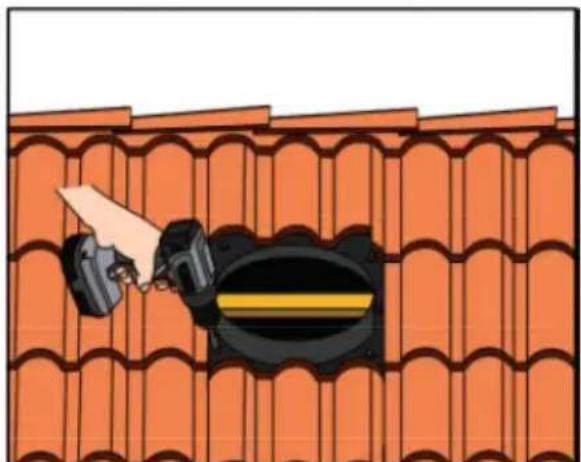

PASSO 3

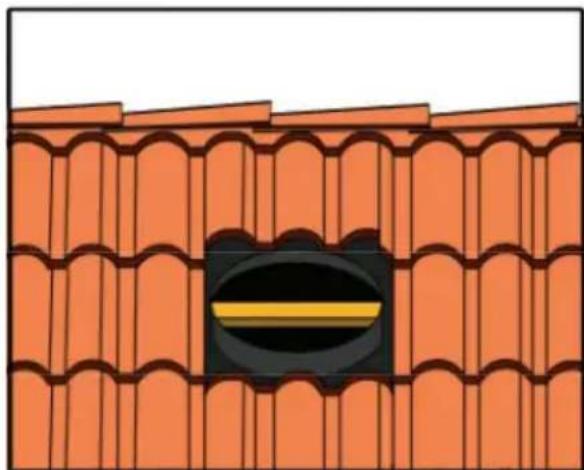

Sollevare le tegole sopra l'apertura delle tegole, far scorrere la guaina in posizione come mostrato qui, quindi spingere le tegole di nuovo verso il basso. Questo modellerà la guaina sulle tegole.

Montare almeno una cinghia per travetti/listelli (2 sono fornite) come mostrato. La cinghia si ripiega sulla cresta circolare del raccordo e può essere avvitata o inchiodata attraverso la cinghia per travetti/listelli nel travetto o nel listello.

Nota: le travi corrono dalla sommità del tetto fino alla facciata, mentre i listelli corrono attraverso il tetto direttamente sotto le tegole.

FASE 5

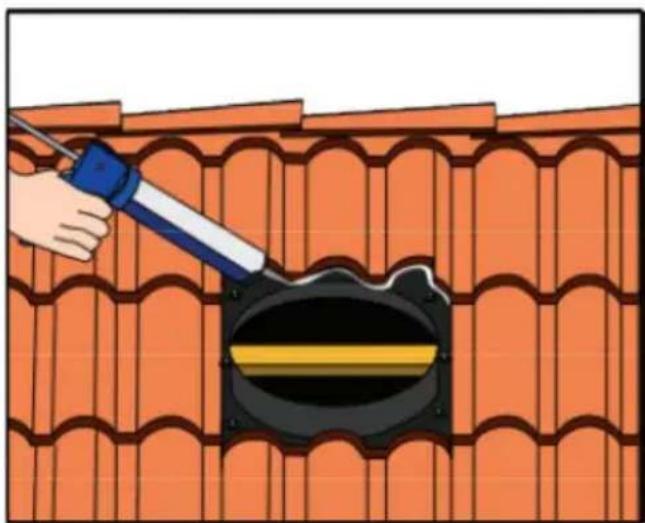

Una volta completato il montaggio del raccordo, stendere un cordolo di silicone trasparente lungo la parte superiore del raccordo che si unisce alle tegole superiori.

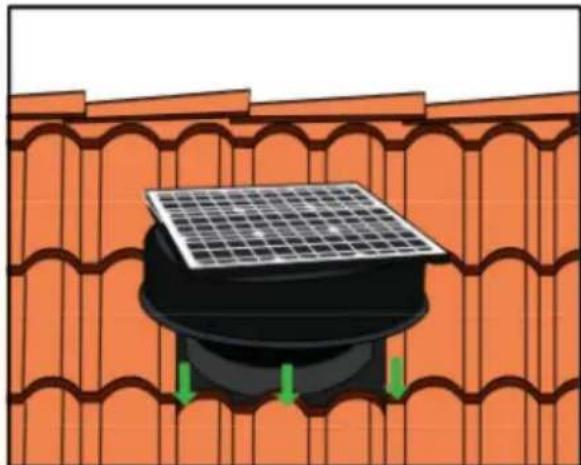

Posizionare il corpo principale della ventola sopra la guaina come mostrato di seguito. Girare il corpo principale della ventola a sinistra o a destra per adattarlo alla direzione richiesta per il pannello solare.

Suggerimento: posizionare il pannello solare tra il sud (nord per il sud) emisfero) e ovest per adattarsi meglio al sole nei mesi più caldi.

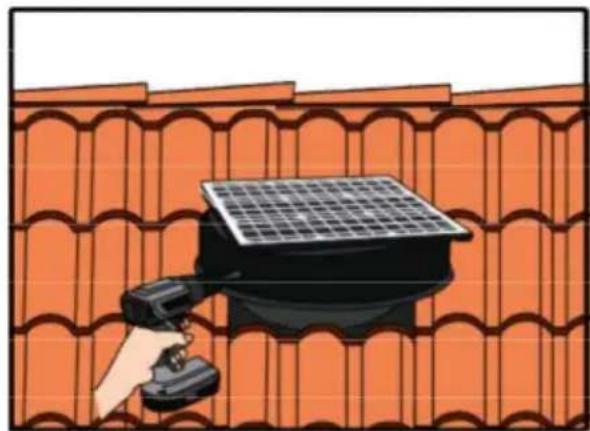

PASSO 7

Come mostrato in figura, utilizzando un cacciavite elettrico, avvitare almeno 4 piccole viti tecniche attraverso i fori preforati nel corpo principale del ventilatore attraverso il lampeggiamento.

Suggerimento: potresti non riuscire a posizionare la vite Top Tech in posizione a causa dell'angolazione del tetto può impedirlo. In questo caso, puoi semplicemente avvitare la vite tecnica in un'altra sezione in cui il corpo principale è sopra il raccordo.

PASSO 8

Ora puoi regolare l'angolazione del pannello solare per ricevere il massimo sole soprattutto durante le ore centrali della giornata nei mesi più caldi, come mostrato nella figura Poiché la pendenza di molti tetti è già ad un buon angolo per il sole estivo,

potresti semplicemente essere in grado di lasciare il pannello in posizione abbassata come viene fornito dalla fabbrica, senza fare nulla. Per regolare l'angolazione dei pannelli solari verso l'alto, basta regolare i 2 bracci all'angolazione corretta e stringere il viti.

FASE 9

Ora che l'installazione primaria è completa, puoi modellare il rivestimento flessibile per adattarlo alle tue piastrelle e piegare la sezione inferiore verso il basso per consentire all'acqua di defluire sulle piastrelle sottostanti. Quindi fai scorrere una goccia di silicone lungo i lati sinistro e destro del rivestimento e il tuo lavoro è completo.

Nota:

un'opzione di installazione è quella di installare il ventilatore sotto le prese d'aria della gronda sul lato della casa che è fresco nel pomeriggio. Ciò consentirà all'aria esterna più fresca di essere aspirata nello spazio del tetto. Sono particolarmente necessari quando il tetto ha una pellicola sotto le tegole, ma indipendentemente da ciò le prese d'aria della gronda miglioreranno il flusso d'aria.
