MODELLO KD 50 ECOSMART
Dimensioni (LxPxH)	550x540x420 (mm)(La profondità include la maniglia)	550x510x420 (mm)(profondità senza pannello porta dell'hotel)
Peso netto 25,5 Kg
Categoria 2 (Cantina)
Classe climatica N
Tensione nominale AC	220/240 V
Potenza nominale 45 W
Corrente nominale 0,20 A
Frequenza nominale 50 Hz
Refrigerante R600a	(18g)
Gas di schiumatura C - pentano

H P L

ITALIANO

DESCRIZIONE

Attenzione!

Questo apparecchio è destinato ad un utilizzo professionale (hotel, nave da crociera o similari).

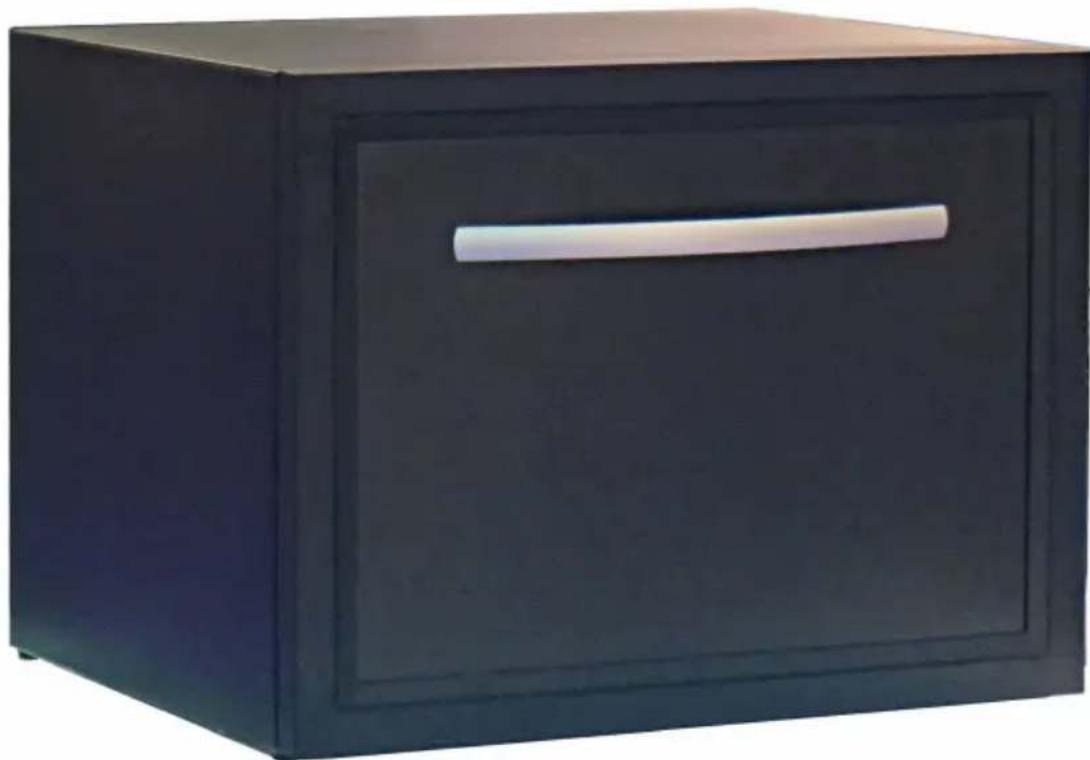

Il minibar a cassetto KD 50 ECOSMART è in grado di abbinarsi perfettamente alla decorazione della stanza e di offrire agli ospiti un'esperienza di funzionamento diversa.

Si prega di leggere attentamente il presente manuale prima di utilizzare il dispositivo.

KD 50 ECOSMART

PRESENTAZIONE DEL PRODOTTO

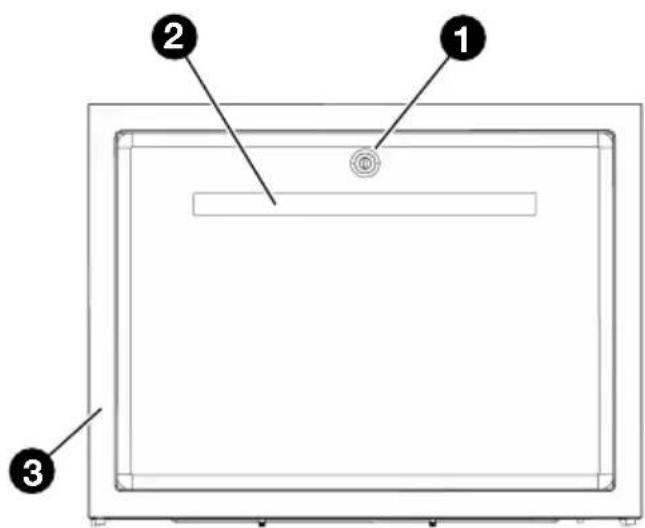

VISTA DEL MINIBAR

1 Blocco (opzionale)
2 Maniglia
3 Telaio porta
4 Condensatore
5 Filtro a secco
6 Scatola della scheda circuiti stampati principale
7 Compressore

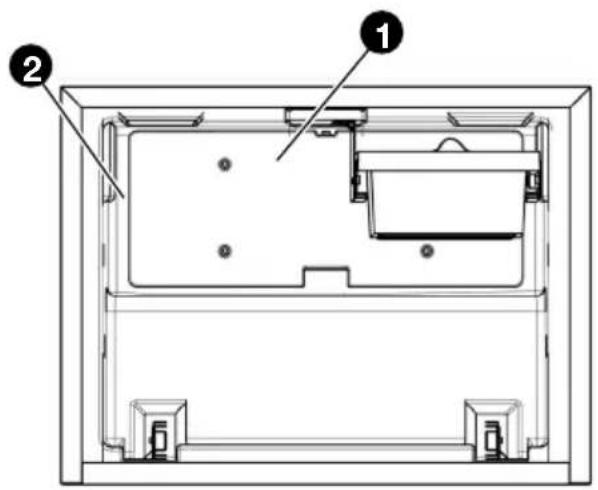

1 Serbatoio dell'acqua
2 Evaporatore
3 Scatola luce
4 Regolatore termico

ITALIANO

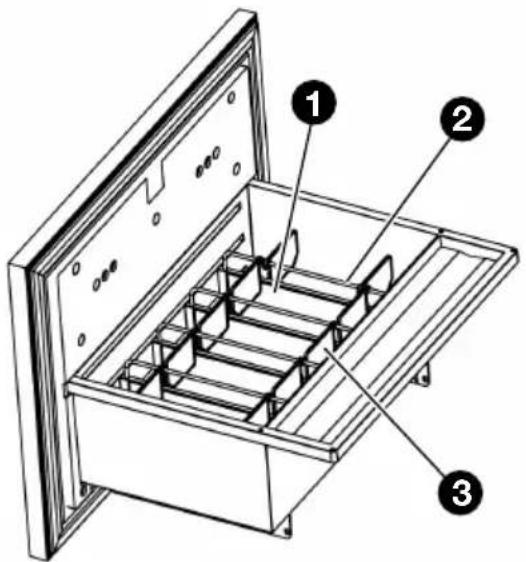

1 Separatore
2 Barra di metallo
3 Divisore
4 Separatore piccolo
5 Divisore piccolo

PRESENTAZIONE DEL SISTEMA DI RAFFREDDAMENTO

Dotato di un sistema di raffreddamento a compressore “silenzioso” e ad alta efficienza e uno speciale sistema di risparmio energetico, il minibar a cassetto KD50 ECOSMART è in grado di creare un ambiente di sonno confortevole con bassi costi di funzionamento, il consumo di energia del minibar a cassetto KD 50 ECOSMART INDEL B è di solo il 35 - 40% dei minibar a cassetto simili sul mercato.

ATTENZIONE

• Si prega di spegnere e scollegare il dispositivo dalla rete quando si sospetta un guasto del sistema di raffreddamento.
• Il sistema di raffreddamento è progettato a tenuta d'aria, per cui non è necessario alcun refrigerante additivo nel funzionamento normale. Se l'apparecchio non riesce a refrigerare a causa di perdite o blocchi, si prega di non ripararlo, e contattare subito INDEL B.

ITALIANO

AWERTENZE

AVVERTENZA!

Si prega di leggere attentamente il presente manuale prima di utilizzare il dispositivo.

AVVERTENZA!

Collegare l'apparecchio solo alla fonte di alimentazione appropriata.

AVVERTENZA!

Non toccare la parte posteriore del minibar quando è in funzione, per evitare di scottarsi.

AVVERTENZA!

Quando si utilizza il minibar, i bambini devono essere sorvegliati dagli adulti.

AVVERTENZA!

Mantenere libere da ostruzioni le aperture di ventilazione nell'involucro dell'apparecchio.

AVVERTENZA!

Non usare dispositivi meccanici o elettrici dentro l'apparecchio!

Cautela

Non spostare il dispositivo quando è in funzione.

Cautela

Spegnere sempre l'alimentazione prima di pulire ed effettuare la manutenzione.

Attenzione!

Se il cavo è danneggiato, spegnere sempre l'alimentazione e contattare INDEL B.

Attenzione!

In caso di perdite o mancata refrigerazione non riempire il refrigerante e contattare INDEL B.

Attenzione!

Non modificare il sistema di raffreddamento e il circuito elettronico.

Attenzione!

L'apparecchio è stato progettato solo per ambienti interni, si prega di non posizionarlo all'aperto.

Attenzione!

Non collocare il dispositivo vicino a fonti di calore, come stufe, forni e luce solare diretta.

Attenzione!

Non posizionare l'apparecchio vicino a luoghi umidi, ad esempio in stanze da bagno o piscine.

Attenzione!

Non conservare sostanze esplosive come benzina e oggetti simili nel minibar.

ITALIANO

INSTALLAZIONE E FUNZIONAMENTO

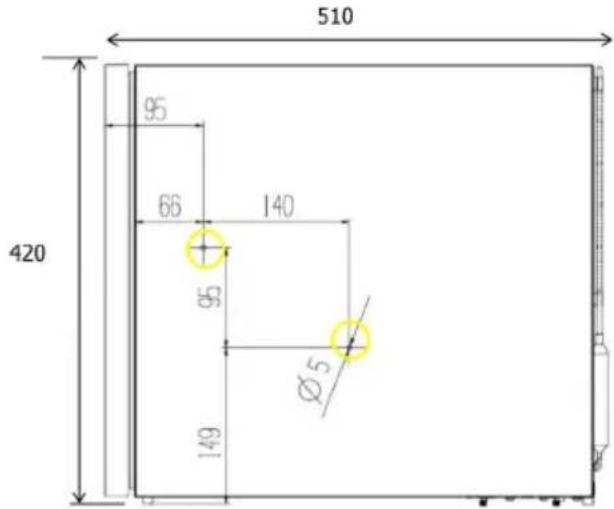

DIMENSIONI DEL PRODOTTO E MOBILE PER INCASSO

510 95 66 140 420 95 Ø5 149

Dimensioni del prodotto

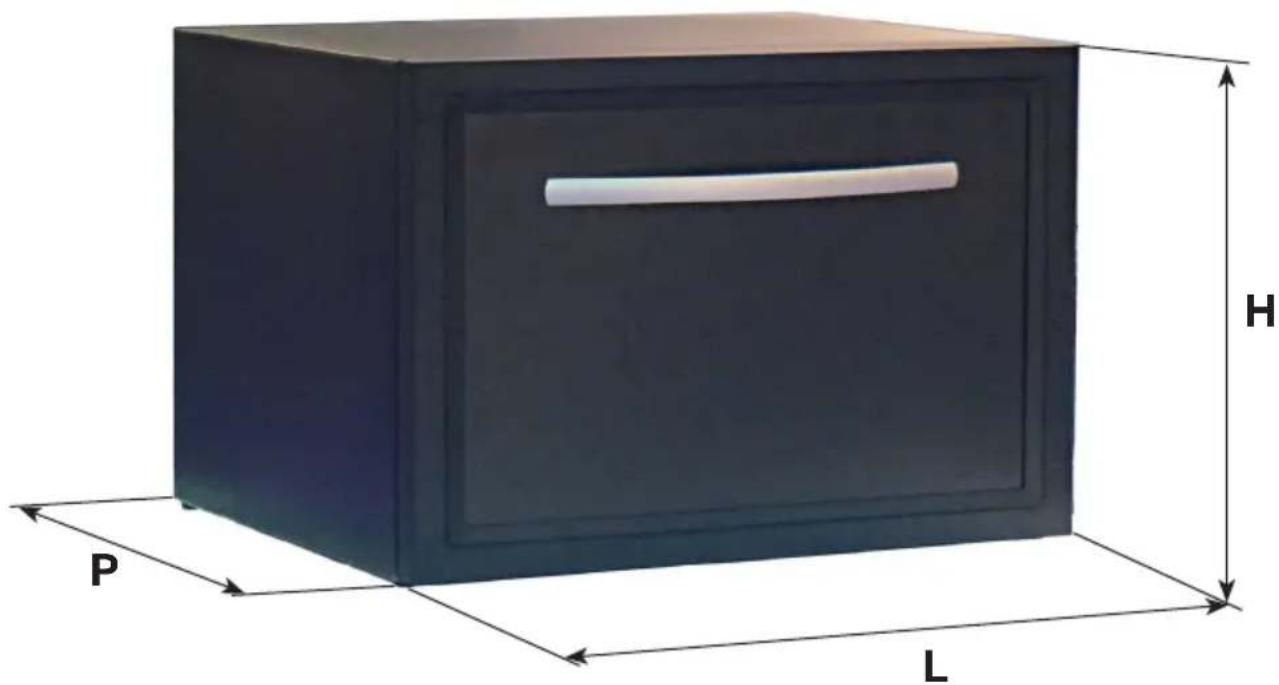

550 × 540 × 420 mm

(L x P x H, la profondità comprende la maniglia)

550 x 510 x 420 mm

(L x P x H, profondità senza pannello porta dell'hotel)

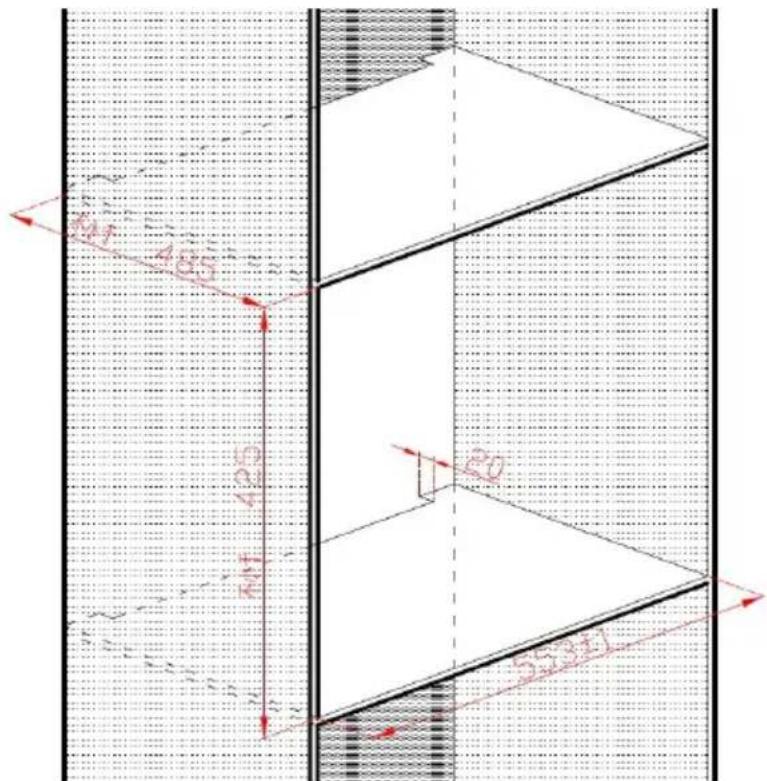

Preparare il mobile per l'incasso

Dimensioni del mobile in cui installare il minibar (incassato)

Larghezza: 552 \~ 554 mm

Altezza: minimo 425 mm

Profondità: minimo 485 mm

minimo 485 mm più lo spessore del pannello della porta di legno dell'hotel

6 KD 50 ECOSMART_19-03-2015

ITALIANO

INSTALLAZIONE

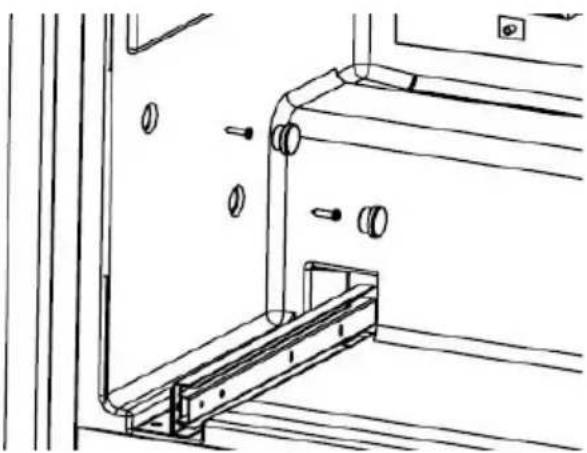

• Rimuovere i tappi (2 pezzi per lato)
• Fissare il mobile con le viti (2 pezzi per lato)
- Inserire i tappi

• Non è necessario rimuovere il cassetto durante l'installazione.
• Confermare che la posizione sia corretta prima di avvitare.

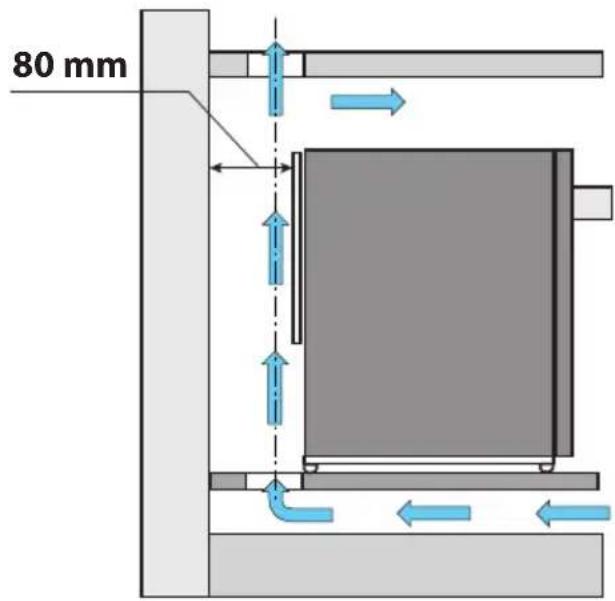

AERAZIONE

Il sistema refrigerante a compressore emette calore e richiede una buona aerazione, sono perciò poco adatti gli ambienti con una ventilazione non perfetta. Il Minibar va installato in un ambiente servito da un'apertura che assicuri il necessario ricambio d'aria ed è indispensabile non coprire od ostruire le griglie che permettono la buona ventilazione dell'apparecchio. Inoltre va evitato il posizionamento dello stesso in un luogo direttamente esposto alla luce solare o nei pressi di altre fonti di calore.

80 mm

AVVERTENZA

Inserire il Minibar nel mobiletto, garantendo una sezione per ingresso e uscita dell'aria di almeno 200 cm².

ITALIANO

ISTRUZIONI SUL PANNELLO DELLA PORTA

INSTALLAZIONE DEL PANNELLO PER MOBILI IN LEGNO PER V1

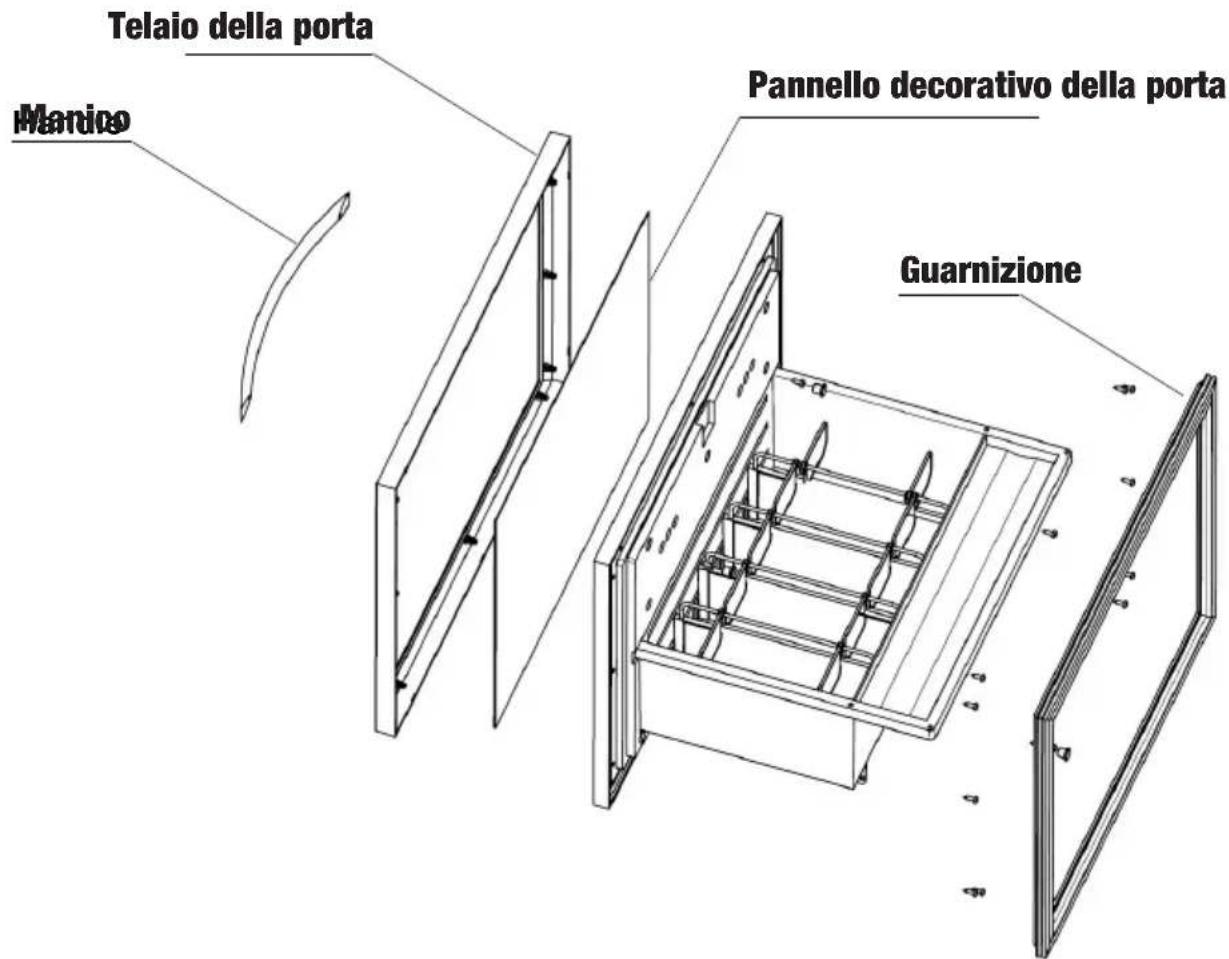

Telaio della porta Pannello decorativo della porta Guarnizione Marioo

• Rimuovere la guarnizione della porta.
- Rimuovere i tappi dai fori della maniglia.
• Allentare le viti di fissaggio della maniglia e rimuovere la maniglia.
- Allentare le viti di fissaggio del telaio della porta e rimuovere il telaio della porta.
• Cambiare il pannello decorativo della porta.
• Installare il telaio della porta con le viti.
• Installare la maniglia con le viti.
• Inserire i tappi dai fori della maniglia.
• Installare la guarnizione della porta.

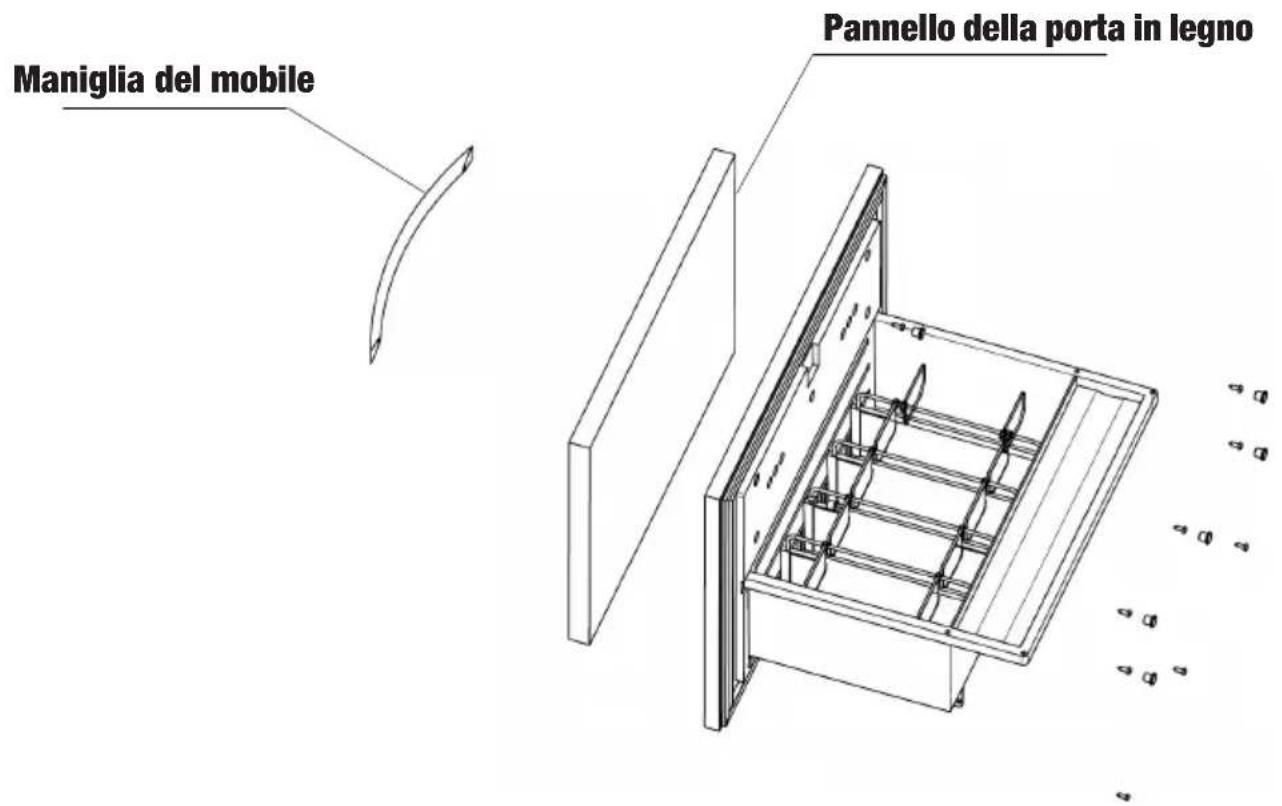

INSTALLAZIONE DEL PANNELLO PER MOBILI IN LEGNO PER V2

Maniglia del mobile Pannello della porta in legno

• Rimuovere il cassetto grande.
- Rimuovere i tappi dai fori di fissaggio del pannello di legno (8 pezzi).
• Fissare il pannello della porta in legno con le viti interne alla rovescia (8 pezzi).
• Inserire i tappi dei fori (8 pezzi).
• Installare il cassetto grande.
- Controllare se la guarnizione è completamente chiusa.
• In caso contrario, regolare la porta.

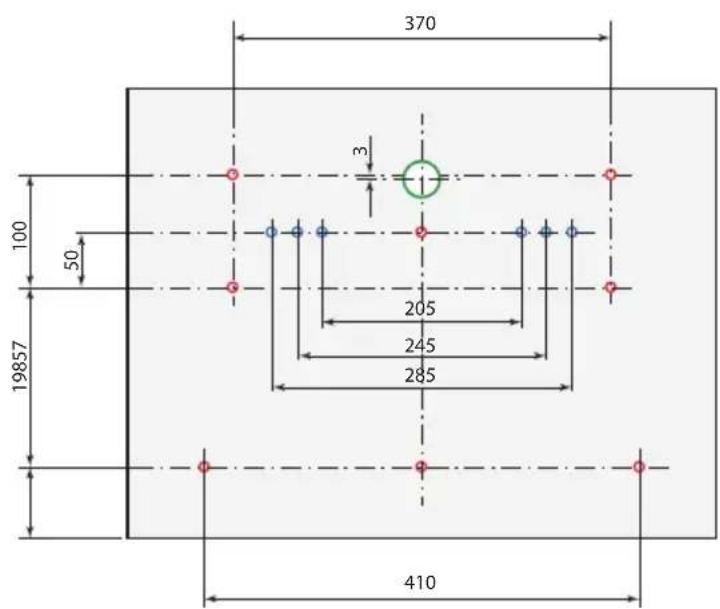

Il pannello porta dell'hotel deve rispettare le seguenti condizioni:

Peso max: 2 kg

Spessore:20mm

Installazione: Fissato con 8 viti dall'interno (cerchio rosso, in P4)

Foro di bloccaggio: Diametro 28 mm (cerchio verde, in P4)

Foro maniglia: Fissata con 2 viti dall'interno (cerchio blu, in P4)

370 100 50 19857 205 245 285 410

ITALIANO

COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA

Si prega di inserire la spina in una presa di corrente adeguata con messa a terra. Al collegamento dell'alimentazione, il minibar dovrebbe iniziare a funzionare. Possono essere necessarie 3 - 5 ore prima che il minibar raggiunga l'impostazione della temperatura desiderata dopo il primo collegamento della spina, a seconda dalla quantità di prodotto immagazzinato e della temperatura ambiente.

ATTENZIONE

• Controllare se i parametri relativi alla tensione e alla potenza indicati sull'etichetta del minibar sono corretti. In caso contrario, si prega di contattare INDEL B nel più breve tempo possibile.
• Il dispositivo deve essere alimentato da una fonte di alimentazione costante.

PRESENTAZIONE DEI CASSETTI

• Cassetto grande per bottiglie e lattine
305 x 408 x 243 mm (L x P x H), l'altezza massima è di 300 mm
• Cassetto piccolo per bottigliette e snack
110 x 150 x 295 mm (L x P x H), l'altezza massima è di 118 mm

ATTENZIONE

Il minibar a cassetto KD 50 ECOSMART appartiene alla categoria delle cantine per alimenti non freschi ed è adatto alla conservazione di bevande e snack confezionati (biscotti e cioccolato). Si prega di non conservare carne fresca, cibi cotti e medicinali.

INFORMAZIONI GENERALI

KD 50 ECOSMART ha tre modalità di funzionamento:

STANDARD: con un interruttore si seleziona tra freddo minimo e massimo. Impostando il termostato, l'apparecchio funziona come un normale frigorifero, con sbrinamento elettronico.

TIMER: usato per programmare il tempo di funzionamento del compressore.

SMART SYSTEM: rivela la presenza dell'ospite nella stanza e attiva il compressore quando l'ospite esce.

KD 50 ECOSMART è impostato di fabbrica su modalità STANDARD.

ITALIANO

DESCRIZIONE E FUNZIONAMENTO

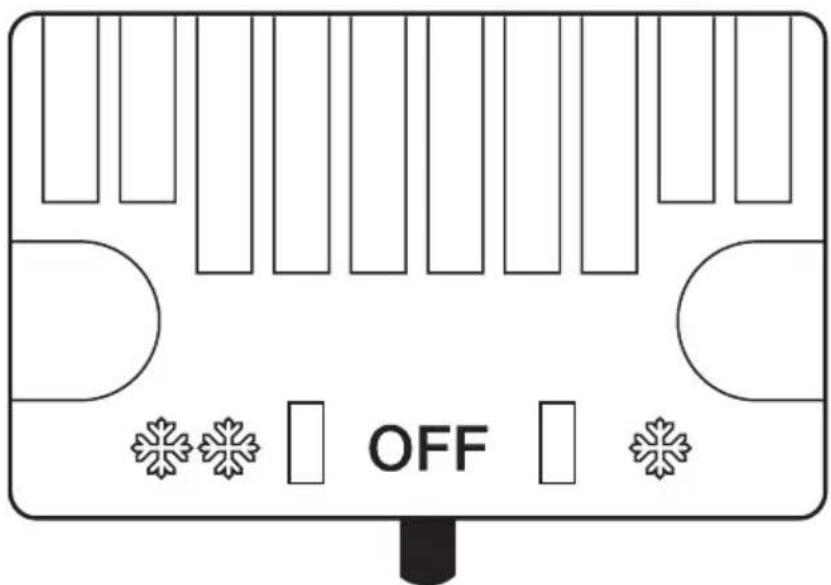

Metodo di funzionamento STANDARD: funzionamento

È possibile regolare la temperatura di raffreddamento all'interno del minibar tramite l'interruttore sulla parte anteriore:

• il minibar è spento quando è in posizione "0"
• il minibar opera ad una temperatura interna costante superiore (raffreddamento ridotto) quando è in posizione “**”
• il minibar opera ad una temperatura interna costante inferiore (raffreddamento aumentato) quando è in posizione “**”

OFF

Modalità di funzionamento TIMER: funzionamento Vedi Capitolo USO DEL TIMER.

ITALIANO

Metodo di funzionamento del SISTEMA SMART: Funzionamento

Il SISTEMA SMART controlla l'accensione e lo spegnimento del compressore in base alla presenza o assenza del cliente nella stanza. L'utilizzo del SISTEMA SMART richiede la presenza nella stanza di un dispositivo di risparmio energetico: un supporto per scheda progettato per il risparmio energetico. Il cliente entra nella stanza e inserisce la scheda nell'apposito supporto; il dispositivo Energy Saver invia un segnale al SISTEMA SMART per indicare che nella stanza è presente un ospite e il compressore del minibar si ferma (i prodotti all'interno del minibar restano freddi per un lungo periodo a causa del freddo rilasciato dalla piastra di mantenimento al freddo). Quando l'ospite lascia la stanza e toglie la carta dal supporto Energy Saver, viene inviato un altro segnale al SISTEMA SMART e il minibar si riaccende. Se il cliente rimane nella stanza per molte ore e il freddo accumulato nella piastra eutettica si esaurisce, il minibar si accende automaticamente per mantenere i prodotti al freddo. Se la stanza non è occupata per lungo tempo, il minibar opera in modalità di risparmio energetico.

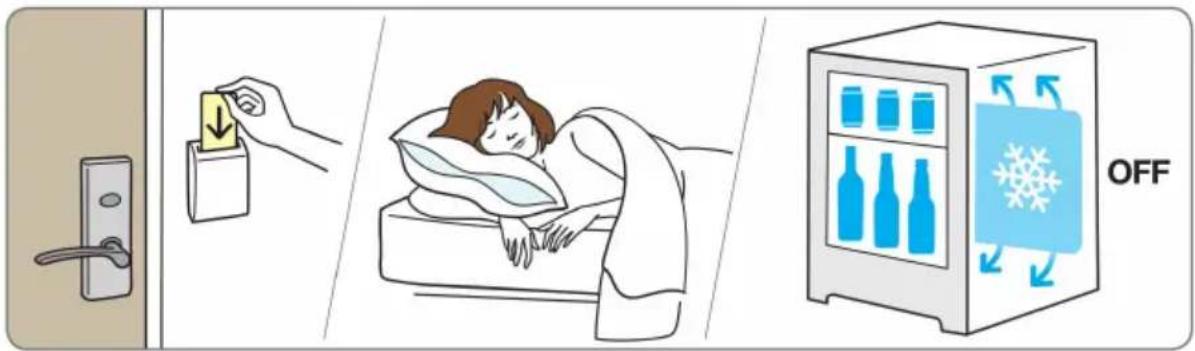

tenzione!

Con il metodo di funzionamento del SISTEMA SMART, i metodi di funzionamento timer e standard non vengono utilizzati.

Il CASSETTO KD 50 ECOSMART è impostato dalla fabbrica sul metodo di funzionamento STANDARD. Sul retro del minibar ci sono due spine di alimentazione.

Collegare la spina "POWER" alla presa nella stanza appositamente per il minibar (presa non collegata al sistema di risparmio energetico).

Collegare la spina "SIGNAL" a qualsiasi presa di corrente collegata al sistema di risparmio energetico (Energy saver).

NOTA: Il minibar a cassetto KD 50 ECOSMART funziona in modalità STANDARD/TIMER dove la spina "SIGNAL" non è collegata. La modalità standard si riferisce al funzionamento non relativo all'identificazione dell'ospite nella stanza e al funzionamento che è regolato dalla temperatura selezionata dal cliente utilizzando l'interruttore sopra descritto.

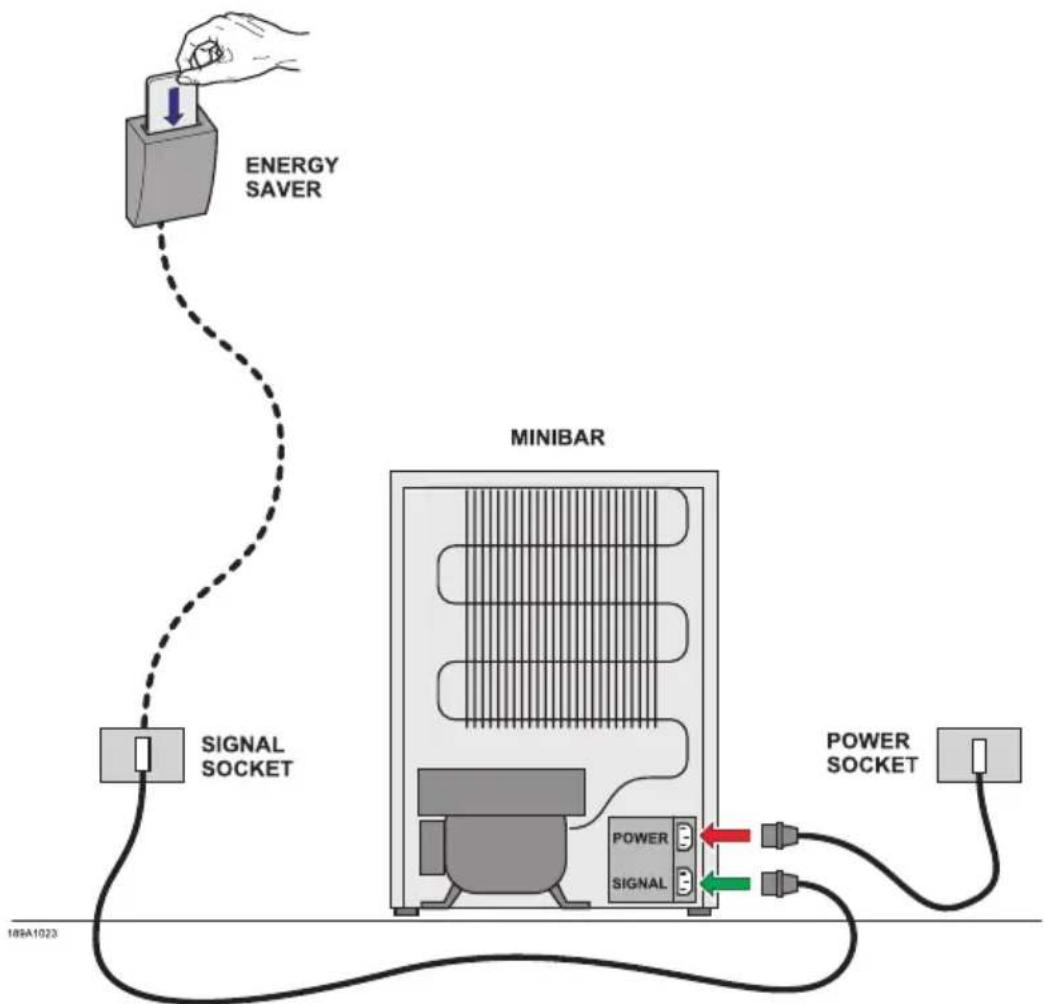

Attenzione!

Se i cavi POWER e SIGNAL vengono collegati al contrario, il frigorifero funziona mentre l'ospite è nella stanza e si spegne quando egli esce.

Per verificare che la connessione sia corretta, controllare che la luce si accenda quando si apre la porta del minibar dopo aver verificato che:

1) il sistema di risparmio energetico (Energy saver) non funziona e la smart card non è stata inserita
2) il minibar è acceso (l'interruttore della temperatura nella parte anteriore del minibar non deve essere in posizione "0").

Nel caso in cui la luce non si accenda, invertire il collegamento dei due cavi di alimentazione.

ITALIANO

MODALITÀ DI FUNZIONAMENTO TIMER: USO

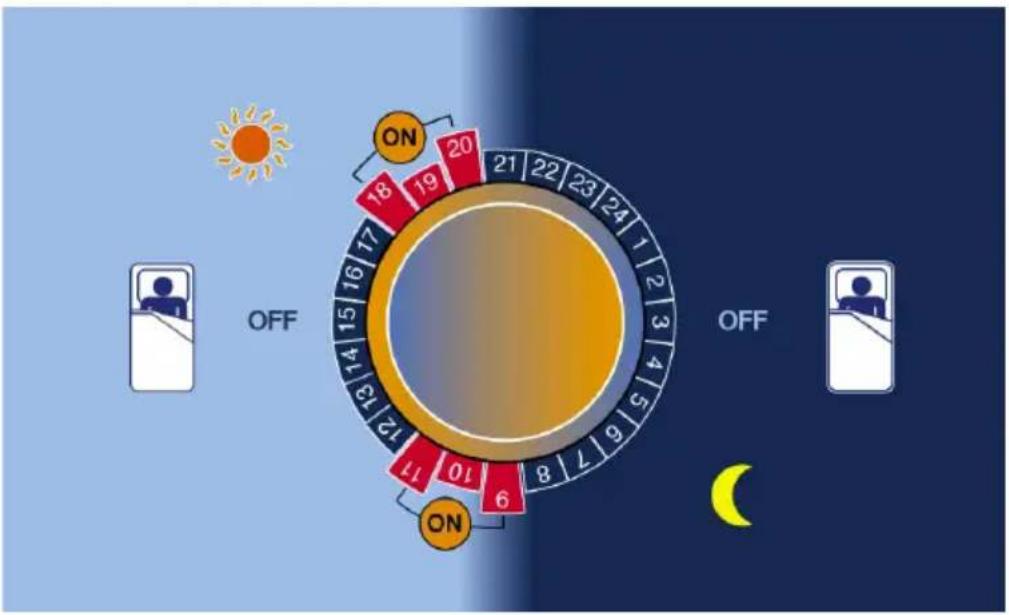

I minibar della serie K sono dotati di un termostato preimpostato situato sul retro del frigorifero (la temperatura è già stata regolata a livelli di funzionamento ottimali). È possibile selezionare la durata dei cicli di raffreddamento con il telecomando. Quando lo si collega all'alimentazione, il minibar si accende automaticamente grazie alle funzioni meccaniche del termostato.

ON 20 18 19 21 22 23 24 1 2 3 4 5 6 7 OFF OFF ON 17 16 15 14 13 12 11 10 9 8 OFF

Il compressore si mette in funzione per raffreddare il contenuto del minibar e per congelare la piastra eutettica (6 ore ogni 24 sono sufficienti).

Quando il compressore è spento, l'energia di raffreddamento viene immagazzinata nella piastra di mantenimento per tenere costante la temperatura interna del minibar. Il minibar è completamente silenzioso durante la notte.

Programmi preimpostati per la versione K con porta in vetro

PROGRAMMA TEMPO DI FUNZIONAMENTO
P1 09-14 17-22
P2 08-14 17-23
P3 07-14 17-23
P4 DISPONIBILE
OFF ACCENSIONE/SPEGNIMENTO

ITALIANO

TELECOMANDO

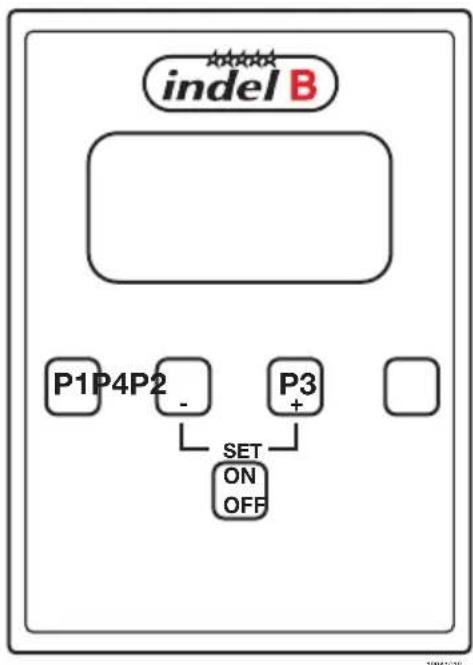

indel B P1P4P2 - P3 + SET ON OFF

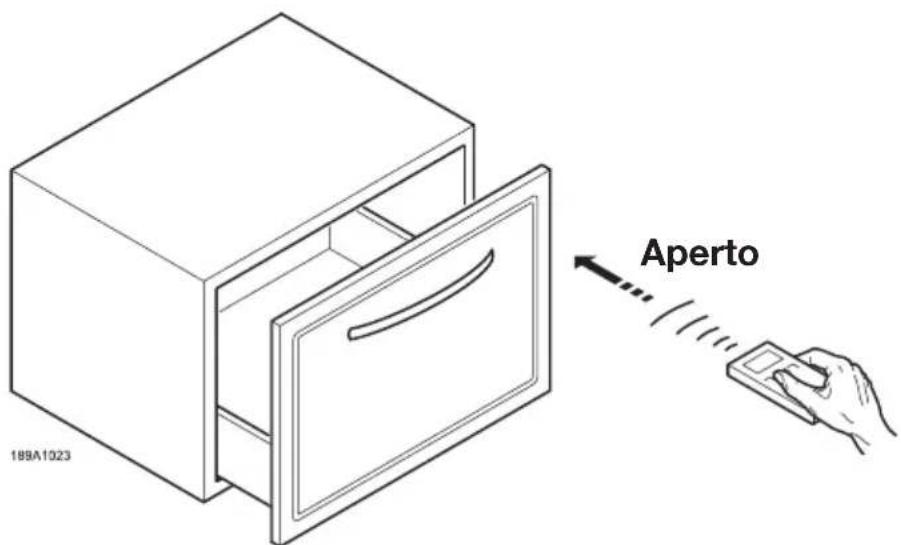

Il KD è dotato di telecomando che permette all'utente di impostare il funzionamento del compressore per avviarlo in determinate ore del giorno. Ogni frigorifero ha tre periodi di funzionamento già impostati e uno (P4) programmabile dall'utente. È possibile impostare un massimo di due cicli di accensione/spegnimento ogni 24 ore. Il telecomando è facile da usare. Una volta scelto il programma dal telecomando, è sufficiente puntarlo verso il ricevitore all'interno del minibar (da una distanza di circa 30-40 cm). Tenere premuto il pulsante del programma scelto sul telecomando per almeno due secondi: il minibar si accende. Il display visualizza il simbolo seguente.

Simple icon of a Wi-Fi symbol inside a rectangular frame (no text or labels)

ITALIANO

IMPOSTAZIONE DELL'ORA

Premendo i pulsanti da P1 a P4 diverse volte, il display visualizza il programma scelto e l'ora.

Per impostare l'ora, premere P2 e P3 contemporaneamente. Le cifre dell'ora lampeggiano e il display visualizza le parole "set time".

Premere - (P2) e + (P3) per impostare l'ora esatta.

Per impostare l'ora, premere P2 e P3 contemporaneamente.

Premere P4 per salvare la nuova ora impostata. Il display visualizza l'ora corrente.

Per impostare un programma (P1, P2, P3 o P4) sul minibar, premere il pulsante del programma scelto per almeno 2 secondi.

Se le batterie sono scariche, il display visualizza questo simbolo.

Premere ON/OFF per spegnere il minibar. Il display visualizza "Off". Per riabilitare il telecomando, premere nuovamente il pulsante ON/OFF.

Attenzione!

In caso di interruzione dell'alimentazione elettrica della durata inferiore

a 48 ore, il minibar si riaccende con il programma precedentemente impostato. In caso di interruzione dell'alimentazione elettrica della durata superiore a 48 ore, il minibar si riaccende con il programma predefinito. Per rieseguire la programmazione, seguire le istruzioni della sezione TELECOMANDO.

Attenzione!

In caso di interruzione volontaria della corrente, attendere almeno 15 minuti prima di riaccendere il frigorifero (cioè prima di collegarlo alla corrente). In caso contrario, il compressore si può bloccare per alcuni minuti prima di ripartire normalmente.

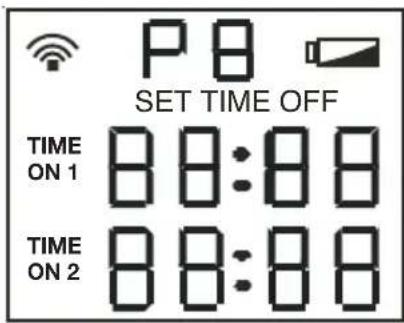

Dopo aver inserito la batteria, il display visualizza la seguente schermata per 5 secondi.

P B SET TIME OFF TIME ON 1 88:88 TIME ON 2 88:88

Il display visualizza poi l'ora corrente. Se non si premono pulsanti per gli 8 secondi successivi, le scritte scompaiono dal display finché non si preme un pulsante.

Se si premono i pulsanti P1, P2 o P3, il display visualizza i programmi preimpostati come illustrato di seguito. Attenzione: i programmi P1-P2 e P3 sono preimpostati e non modificabili.

Il programma P4 permette all'utente di impostare due cicli di funzionamento del frigorifero (il primo Time on1 -Time off1 e il secondo Time on2 and Time off2).

Per personalizzare il programma P4:

premere P1 e P4 contemporaneamente.

"Time On1" lampeggia sulla sinistra.

Usare i pulsanti - (P2) e + (P3) per impostare l'ora d'inizio del primo ciclo.

Premere il pulsante P1 per avanzare ai campi successivi e usare i pulsanti - e + per modificare l'ora d'inizio e di fine dei cicli di funzionamento del compressore.

Dopo aver completato la personalizzazione, premere P4 per salvare le nuove impostazioni.

NB: Dopo aver usato il minibar in modalità TIMER, per tornare alla modalità STANDARD, è necessario impostare P4 dal telecomando con tutti i valori su 00:00 e premere P4 (vedi istruzioni nella sezione IMPOSTAZIONE DELL'ORA).

NB: dopo aver usato il minibar in modalità SMART, per tornare alla modalità STANDARD, disinserire il cavo SIGNAL, impostare P4 dal telecomando con un valore su 00:00 e premere P4 (vedi istruzioni nella sezione IMPOSTAZIONE DELL'ORA).

ITALIANO

SUGGERIMENTI PER IL RISPARMIO ENERGETICO

• Garantire una ventilazione sufficiente e tenere lontano da fonti di calore.
• Prendere gli oggetti rapidamente dopo l'apertura della porta e ridurre la frequenza di apertura.
• Non riempire il minibar con troppi oggetti o la circolazione dell'aria fredda ne risentirebbe.
• dando luogo ad un maggiore consumo energetico.
• Assicurarsi che la guarnizione della porta sia in grado di sigillare completamente lo spazio tra la porta e il corpo quando questa è chiusa.

ILLUMINAZIONE INTERNA

Come la luce interna nel minibar viene adottato un LED a bassa potenza nominale, di alto lumen, lunga durata e risparmio energetico. La lampada viene comandata dall'apertura e chiusura della porta.

ATTENZIONE

• La lampada è alimentata da 12 V c.c., si prega di contattare INDEL B o una persona autorizzata nel caso in cui viene rilevato alcun difetto.
• Indossare sempre guanti o polsini antistatici durante lo smontaggio del pannello della lampada per evitare di danneggiare il LED a causa dell'elettricità statica.

PULIZIA E MANUTENZIONE

PULIZIA

Scollegare sempre l'apparecchio dalla presa prima di pulire. Per pulire il minibar accuratamente può essere utilizzato un panno morbido umido. Può essere utilizzata anche una piccola quantità di detergente neutro, quindi pulire il dispositivo con un panno asciutto e pulito.

ATTENZIONE

• Non pulire con un detergente stimolante come acqua calda, benzina, alcool, detergenti o diluenti di alta classe ecc.
• Non spruzzare acqua direttamente sul minibar

MANUTENZIONE

• Pulire e effettuare la manutenzione periodica del dispositivo. Ricordarsi di scollegare l'alimentazione prima di effettuare la pulizia e la manutenzione.
• La guarnizione della porta deve essere sempre tenuta pulita in caso di muffa e deve essere priva di olio, controllare regolarmente che non vi siano segni di un invecchiamento per evitare uno scarso effetto di tenuta.
  • Pulire il condensatore almeno una volta all'anno.
• Contattare personale qualificato per effettuare controlli di sicurezza sul circuito elettrico almeno una volta all'anno.

ITALIANO

SOLO PER VENDITE ALL'INTERNO DELLA COMUNITÀ EUROPEA (UE)

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EU (WEEE). Il simbolo sul prodotto indica che questo prodotto non deve essere trattato come rifiuto domestico.

Garantire che questo prodotto non venga immesso nell'ambito dei flussi dei rifiuti urbani ma trattato come RAEE professionale.
