MANUALE UTENTE DVB-S2 013127 ASTRELL

L'interno del decoder contiene dei componenti soggetti ad alta tensione: NON APRIRE MAI l'apparecchio anche dopo averlo scollegato dalla rete elettrica. Solitamente, gli apparecchi audiovideo non sono collegati a terra : potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il cavo d'antenna). Vi consigliamo di collegare gli apparecchi alla rete elettrica solo dopo aver realizzato tutti gli altri collegamenti. Per pulire il vostro decoder o il telecomando non usare ne solventi ne detergenti. E' consigliato l'utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere.

Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno all'apparecchio per consentire una corretta ventilazione. Non posizionare l'apparecchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l'apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull'apparecchio. Il telecomando necessita due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispettare l'ambiente, le batterie non vanno abbandonate: ne' lungo le strade, ne' dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicabile soltanto se il prodotto è venduto con batterie).

L'installazione e l'uso del decoder si basa su transponder pre-programmati.

In caso di problema con un canale, consultare una rivista specializzata per vedere se questo canale emette in modo FTA. Per informazione, gli operatori cambiano spesso le caratteristiche dei canali senza pre-avviso.

N.B.: non è possibile registrare e guardare contemporaneamente un canale non appartenente allo stesso mux o transponder.

Il decoder è compatibile con gli standard DiSEqC 1.0, DiSEqC 1.1 e Tone Burst (per l'installazione di un LNB monoblocco o Twin). Esso è inoltre abilitato per la connessione SCR (max 4 decoder). Si consiglia di installare il decoder in un luogo facilmente accessibile (evitare camini, per esempio) per un eventuale controllo.

Lo standard DiSEqC è un marchio registrato Eutelsat.

Indice

1 - Installazione 05

2 – Installazione di una parabola fissa su satellite con 07 LNB single, twin o SCR

3 - Installazione di più parabole fisse su satelliti differenti 09

4 - Descrizione del telecomando 10

5 - Descrizione del decoder 11

6 - Prima installazione 12

7 - Utilizzo quotidiano 12

7.1 - Impostazioni canali 12

7.2 - Impostazioni immagini 15

7.3 - Ricerca canali 15

7.4 - Impostazioni orologio 17

7.5 - Opzioni 17

7.6 - Informazioni sistema 17

7.7 - Porta USB 15

8 - Modalità di registrazione e Timeshift 19

8.1 - Registrazione istantanea 19

8.2 - Registrazione oraria 19

8.3 - Registrazione tramite guida elettronica (EPG) 19

8.4 - Timeshift 19

Garanzia 20

La programmazione del decoder si fa usando i menu. Per facilitare la lettura del presente manuale, presenteremo l'accesso ai menu sotto questa forma:

MENU / menu / sottomenu.

Per esempio quando si legge:

- Andare nel MENU / Programma / DVBT Scansione canali questo equivale a

• Premere sul tasto MENU del telecomando per accedere al menu principale.
• Premere sul tasto ▼ del telecomando per selezionare il menu Installazione e premere il tasto OK del telecomando.
• Premere sul tasto ▼ del telecomando per selezionare il sotto-menu DVBT Scansione canali.
• Premere sul tasto OK del telecomando per convalidare.

- Si ricordi che le parole scritte in grassetto in questo manuale corrispondono alle parole del menu visualizzabili sullo schermo del televisore.

Alcune funzioni presenti nell'apparecchio, ma non descritte su questo manuale non sono garantite. Anche certe funzioni considerate come non essenziali sono state omesse volontariamente in questo documento

1 - Installazione

IT

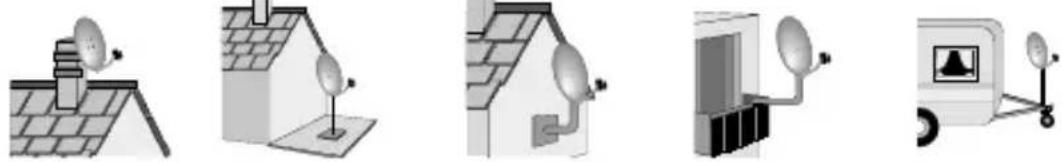

A - Consigli per l'installazione

Scegliere un posto orientato verso sud senza ostacolo. Il fissaggio deve essere stabile e verticale.

- In caso d'ostacolo, rispettare le regole di distanza. Per un sistema motorizzato, utilizzare un supporto da terrazza o un supporto a muro.

ATTENZIONE: maneggiare con cura la parabola perché il bordo può essere tagliente.

d > H x 1,5 sud H d

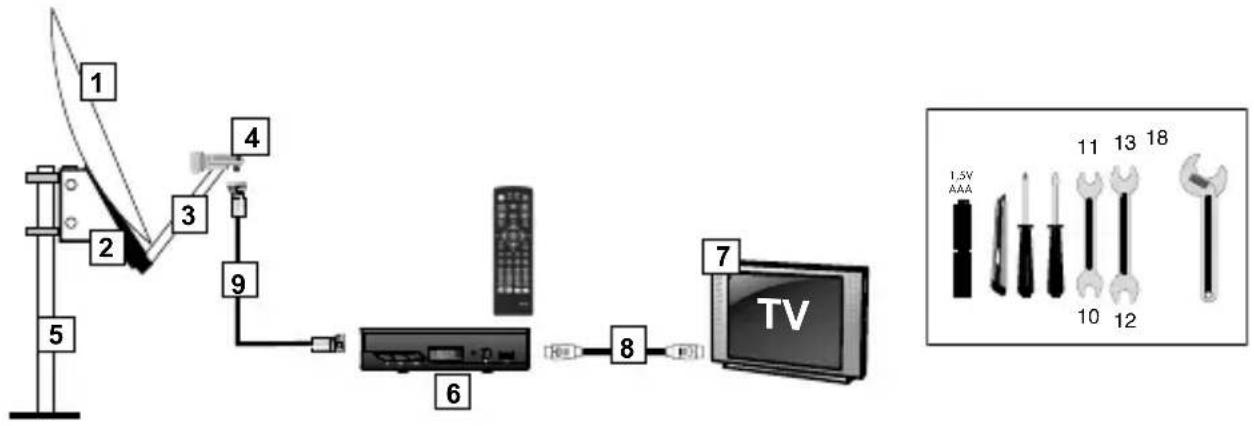

B - Elementi necessari:

1 - Parabola

6 - Decoder

2 - Viti di fissaggio

7 - TV HD

3 - Braccio per parabola

8 - Cavo HDMI

4 - LNB universale

9 - Cavo satellitare «F»

5 - Palo o supporto a muro

1 2 3 4 5 6 7 TV 1,5V AAA 11 13 18 10 12

C - Montaggio delle spine F sul cavo:

• La spina deve essere avvitata sul nastro d'alluminio.
  N.B: assicurarsi che i fili della treccia del cavo non siano in contatto con l'anima centrale.
• Una volta finito l'impianto, conviene rendere stagna la connessione con LNB, usando una pasta d'isolamento o del gel silicone.

5 mm 8 mm

L' LNB deve essere posizionato in verticale.

Vedere schema D (il cavo esce verticalmente)

Non rimuovere mai il tappo di protezione.

E - Canali e satelliti pre-programmati

Il decoder è già programmato per i principali satelliti in Europa. Alcuni satelliti richiedono una parabola di diametro superiore ad un metro: non potete quindi riceverli con una parabola di diametro inferiore anche se tale satellite compare nell'elenco di quelli pre-programmati. Questi canali vi serviranno per puntare la parabola verso il satellite che desiderate vedere. La tabella 1 fornisce la dimensione necessaria della parabola per alcuni satelliti ed i relativi canali di riferimento che utilizzerete per puntare la parabola. Le informazioni riportate corrispondono a quelle presenti nella lista canali di default.

Satellite	Canale TV N°	Position	∅ mini	Freq / Pol / SR
HOTBIRD 0001 – Manoto 1 13°E 60 cm 11138/H/27500
	0002 – Kentron TV 13°E 60 cm 10816/H/27500
ASTRA 0003 – ZDF HD	19.2°E 60 cm 11362/H/21999
	0004 - Arte 19.2°E 60 cm 10744/H/22007
EUTELSAT 5WA	0005 – France 2 HD	5°W	60 cm	11592/V/20003
	0006 - KTO	5°W	60 cm	12564/V/29953
EUTELSAT 16E	0007 – RTS SAT	16°E	80 cm	10721/H/27500
	0008 – TVR International	16°E	80 cm	11512/V/29953
EUTELSAT_7E	0009 – TRT1	7°E	80 cm	11492/V/30000
	0010 – TFM Senegal	7°E	80 cm	11221/H/27500
ASTRA_5E	0011 - KRT	5°E	80 cm	12284/V/27500
	0012 – NEWS ONE	5°E	80 cm	12073/H/27500
ASTRA_28E	0013 – BBC One West	28°E	80 cm	10773/H/21999
	0014 – TV5 MONDE	28°E 80 cm	11427/V/27500
HISPASAT	0015 – TV RECORD	30°W	80 cm	12130/H/27500
	0016 – TV 5 MONDE EUROPE	30°W	80 cm	12092/V/27500
TURKSAT	0017 – TRT 1	42°E	80 cm	11958/V/27500
	0018 – CNN TURK	42°E 80 cm	12034/V/27500
EUTELSAT_9E	0019 – TF1 HD Suisse	9°E	80 cm	12034/V/27500
	0020 – M1 HD (Europa)	9°E	80 cm	11958/V/27500

Tabella 1

IMPORTANTE:

• Le frequenze di riferimento sono state convalidate al momento della redazione del manuale. Non possiamo assicurarvi sulla loro permanenza. In caso di problema per la ricerca di un satellite, conviene procurarsi una rivista per verificare che il canale emette sempre in chiaro.
• Per il puntamento dovete imperativamente sapere quale satellite desiderate ricevere.

2 – Installazione di una parabola fissa su satellite con LNB single, twin o SCR

A - Collegamenti

LNB single

Scollegare il decoder dalla rete elettrica e collegarlo (Ingresso ANT) all' LNB (posizionato sul braccio della parabola). Collegare il televisore all'uscita HDMI o SCART del decoder.

Accendere il televisore e collegare il decoder alla rete elettrica.

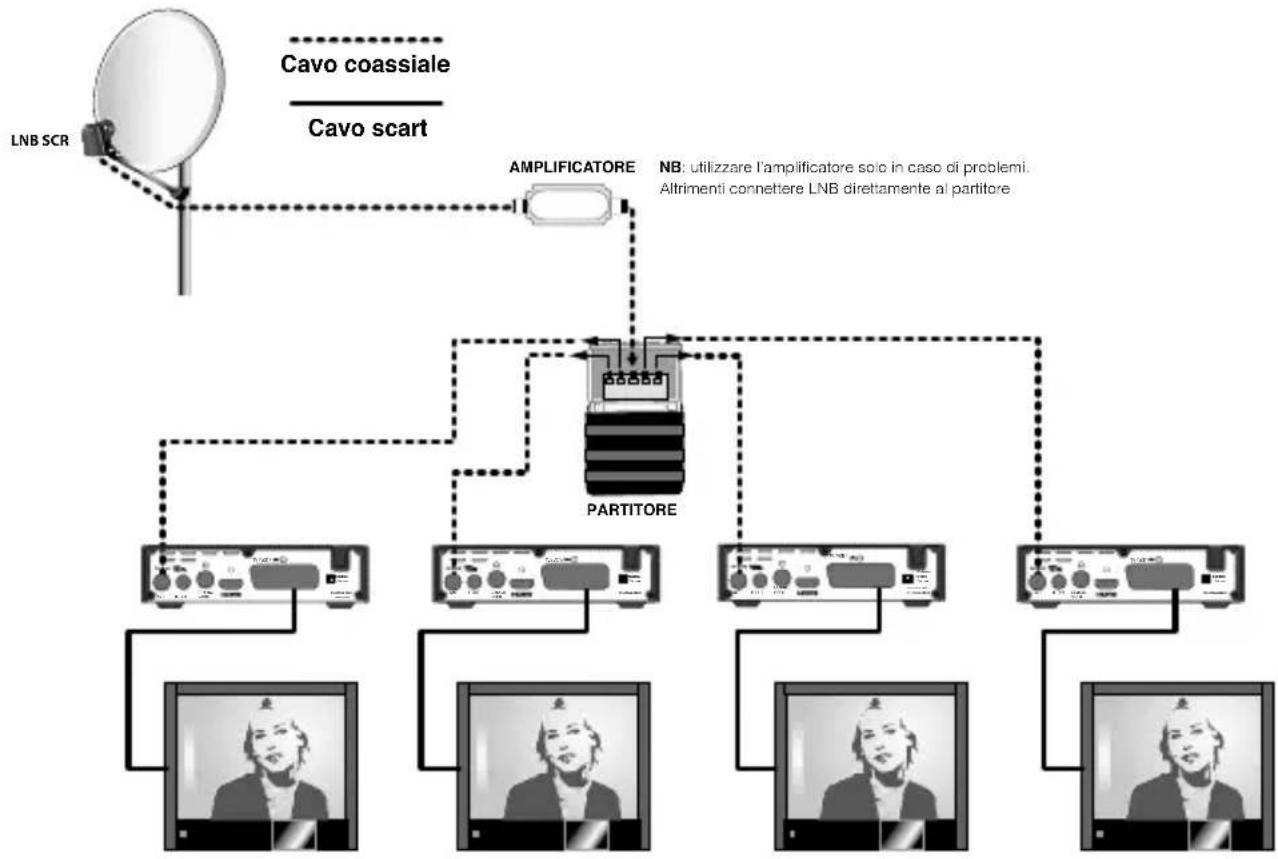

LNB SCR

Per collegare più decoder in cascata (fino a 4 max) è necessario utilizzare l'uscita SCR dell' LNB. Fare riferimento al seguente schema per le connessioni, per semplicità sono riportate solo 4 utenze.

IMPORTANTE: per i collegamenti di diramazione è sconsigliato l'uso di partitori a "T". E' invece consigliato l'uso di un partitore a 4 uscite e bidirezionale per segnali satellitari. Se dovessero verificarsi ulteriori problemi si consiglia l'utilizzo di un amplificatore per segnale satellitare da connettere tra l'uscita SCR dell' LNB e il cavo coassiale (vedi schema).

LNB MONOBLOCCO (Twin)

L'LENB monoblocco consente la ricezione contemporanea dei satelliti Astra e Hotbird quando installato su una parabola da 80cm.

• Installare il monoblocco come indicato nelle figure di seguito.

Il primo LNB è montato al centro, sul fuoco principale e centrato su Hotbird. Poichè il segnale viene ricevuto per riflessione, il secondo LNB va montato sul fuoco secondario a sinistra guardando verso la parabola (a destra guardando i satelliti) come nello schema a fianco.

Con questa configurazione si potrà ricevere Hotbird 13°E e Astra 19.2° E.

Maximum 90 Ω Limb A Limb B

Alternativamente è possibile effettuare un'installazione in cui il primo LNB è puntato in centro e la parabla centrata su Astra 19.2°E.

In questo caso per ricevere Hotbird occorre montare il secondo LNB a destra guardando verso la parabola. Questa installazione potrebbe essere utile nelle zone in cui Astra ha un segnale più debole.

Se necessario, regolare la contro polarizzazione ruotando il monoblocco attorno al supporto in senso orario oppure antiorario, sino a massimizzare i livelli di potenza e qualità del segnale.

ABRMA 15.2" x Barnes 12"

B - Puntamento della parabola

Posizionare la parabola in verticale (le graduazioni della parte posteriore indicano l'elevazione dell'antenna). Controllare l'elevazione corretta in funzione del luogo di residenza (vedi tabella azimut e elevazioni) e orientarla verso SUD.

A questo punto, seguire le indicazione riportate nel par. 7.3 - RICERCA CANALI.

Il puntamento:

E una operazione facile se si procede con metodo.

1) Verificare le connessioni del cavo satellitare: una connessione errata non permetterà mai al segnale di arrivare.

2) Mettere la parabola sulla posizione 15° (vedere il supporto della parabola).

3) Orientare la parabola verso SUD.

4) Girare LENTAMENTE la parabola da destra verso sinistra. E normale che non si veda niente. Tornare sulla posizione sud.

5) Alzare di 2 gradi la parabola (da 15° a 17°) e girare LENTAMENTE la parabola da destra verso sinistra.

Procedere così per passi da 2 gradi (circa 2 cm) fino ad ottenere il massimo del segnale disponibile per la visualizzazione del canale. Se l'indicatore aumenta ma non compare nessuna immagine, vuol dire che siete su un altro satellite. Ripristinare la procedura di puntamento.

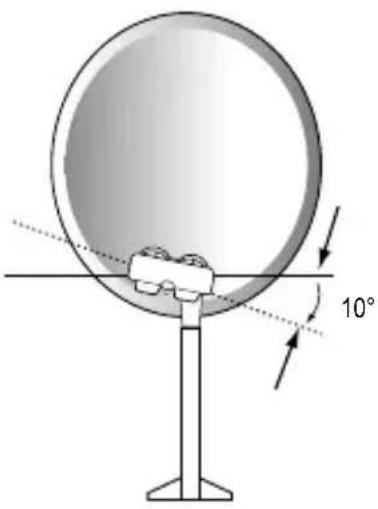

C - Regolazione della contro polarizzazione

Fare girare l'LENB nel suo supporto in senso orario di qualche grado per far aumentare il livello di segnale. Se il livello dimi-nuisce girare nel senso opposto. Stringete i dadi.

L'installazione è terminata. Premere una volta su EXIT per lasciare tutti i menu. Potete adesso guardare tutti i canali del satellite selezionato.

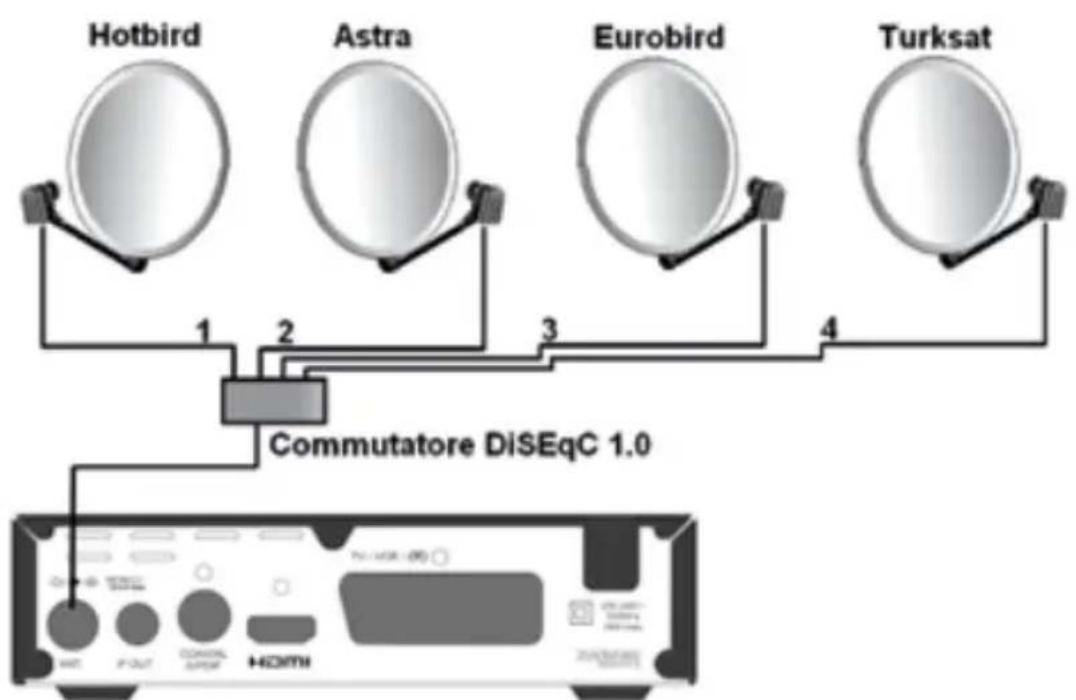

3 – Installazione di più parabole fisse su satelliti differenti

Il decoder è compatibile con gli standard DiSEqC 1.0 e DiSEqC 1.1 per la connessione rispettivamente fino a 4 e 16 parabole sintonizzate su satelliti differenti. Per semplicità illustriamo di seguito solo il caso della connessione con 4 parabole. Utilizzare un commutatore DiSEqC 1.0.

Nel caso di connessione di 16 parabole sarà necessario utilizzare un commutatore DiSEqC 1.1. Lo schema di connessione è analogo a quello sopra riportato.

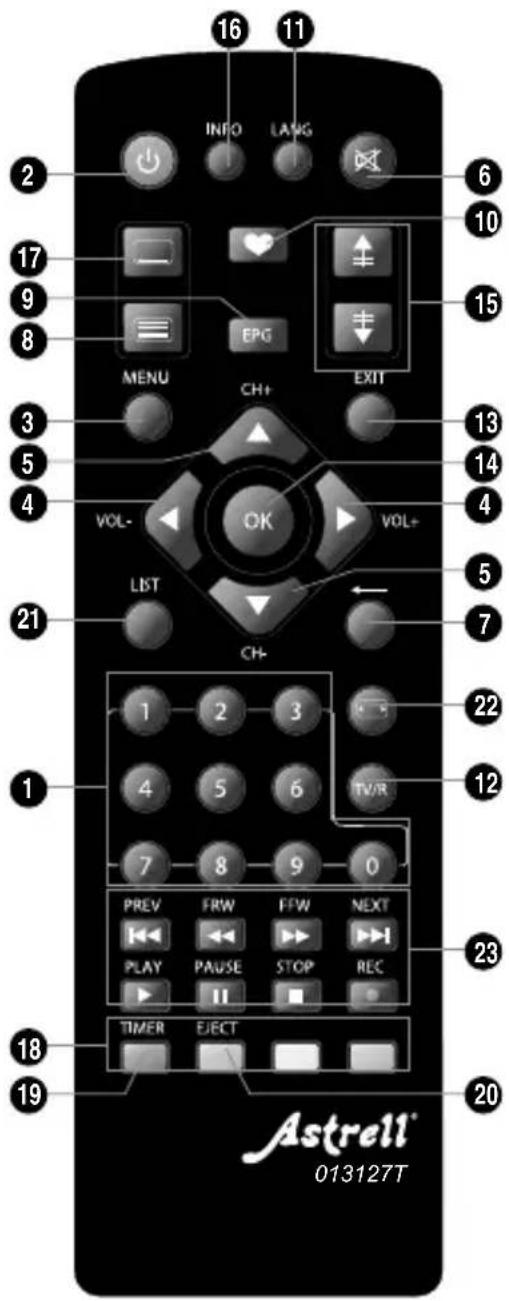

4 - Descrizione del telecomando

1 - Tasti numerici. In uso normale, permettono di cambiare canale. In modalità registrazione, permettono di inserire dei valori.
2 - Tasto ⚠ per accendere/spegnere il decoder.
3 - Tasto MENU: permette di entrare / uscire nei menu.
4 - Tasti VOL ◀ ▶ : per aumentare o diminuire il volume. Nei menu permettono di modificare i parametri.
5 - Tasti CH▲▼: per cambiare il canale. Nei menu permettono di passare da una voce all'altra.
6 - Tasto per togliere l'audio.
7 - Tasto ← per tornare al canale che si stava guardando in precedenza.
8 - Tasto ☐ per attivare il televideo se il canale lo consente. Utilizzare il tasto EXIT per uscire dal televideo.
9 - Tasto EPG (guida elettronica ai programmi): Fa comparire dei dettagli sulla trasmissione in corso o sulle successive (quando trasmesse).
10 - Tasto ♥ per accedere ai canali favoriti.
11 - Tasto LANG: per cambiare la lingua Audio. La disponibilità dell'audio e della lingua dipende dal canale.
12 - Tasto TV / R: per passare tra le modalità di radio digitale e TV digitale.
13 - Tasto EXIT: consente di uscire dal menu corrente
14 - Tasto OK: permette di visualizzare l'elenco dei canali in memoria. Permette di convalidare all'interno dei menu.
15 - Tasti PAG Dn/ PAG Up: per navigare da una pagina all'altra nei menu.
16 - Tasto INFO: per visualizzare informazioni sul canale corrente.
17 - Tasto : per i sottotitoli (se disponibili).
18 - Tasti colorati. Utilizzati in alcuni menu.
19 - Tasto TIMER: per accesso alla programmazione.
20 - Tasto EJECT. Non utilizzato su questo modello.
21 - Tasto LIST: per accedere all'elenco delle registrazioni.
22 - Tasto ←: per passare al formato 16:9 o 4:3.
23 - Tasti dedicati alla registrazione e riproduzione:

: play

II : pausa ■: stop, per fermare una registrazione o una riproduzione in corso

● : per lanciare una registrazione su porta USB ◀ : indietro veloce ◀ : file precedente

▶ : avanti veloce ▶ : file successivo

16 11 INFO LANG 2 17 9 8 MENU EPG EXIT 3 5 4 VOL- OK VOL+ 5 21 LIST CH- CH- 1 2 3 4 5 6 TV/R 7 8 9 0 PREV FRW FFW NEXT PLAY PAUSE STOP REC TIMER ELECT 20 Astrell® 013127T

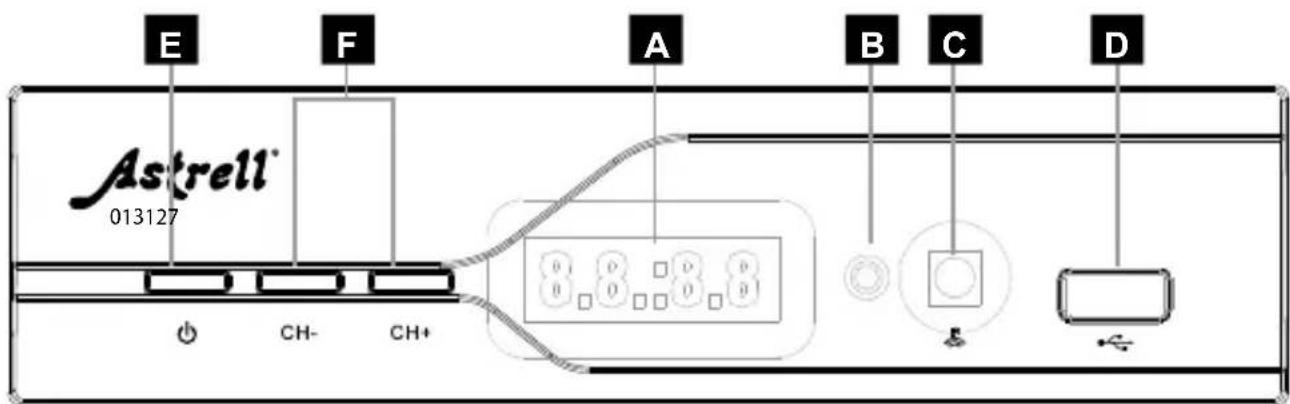

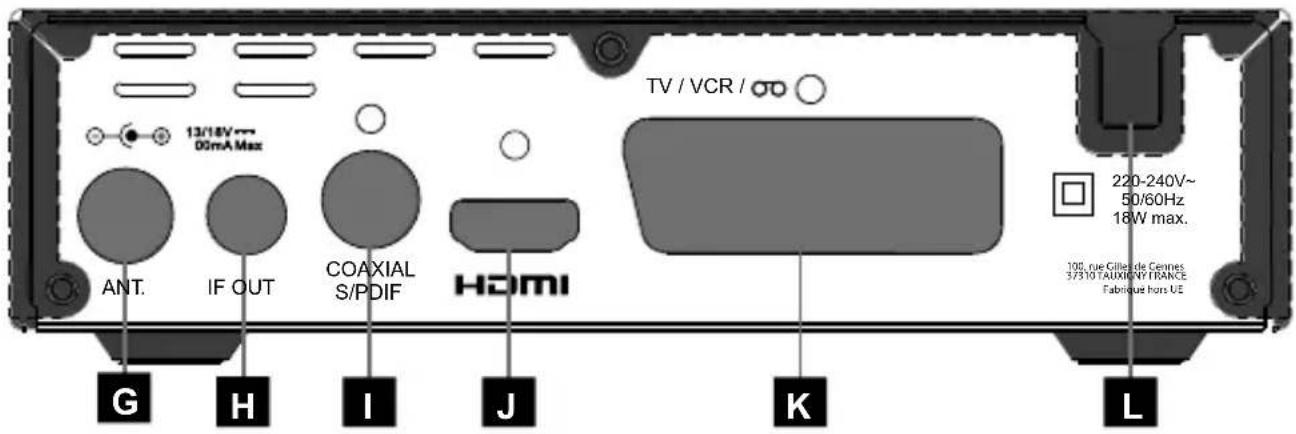

5 - Descrizione del decoder

A Display.
B Led di stato. Rosso in stand-by, verde acceso.
c Sensore ad IR. Utilizzato per ricevere il segnale dal telecomando.
D Porta USB.
E Tasto Power
F Tasti per cambiare canale
G Ingresso ANT: per collegare una parabola.
H Uscita IF OUT: per collegamento ad un secondo decoder in cascata
I Uscita audio digitale (S/PDIF) per collegamento alla sound bar.
J Uscita HDMI
K Uscita SCART TV/videoregistratore
L Alimentazione

E F A B C D Astrell 013127 CH- CH+ 0 0 0 0 0 0 0 0 0 0

13/18V~ 00mA Max ANT. IF OUT COAXIAL S/PDIF HOMI TV / VCR / 220-240V~ 50/60Hz 18W max. 105, rue Cilles de Fennes 3/310 TAUXIEVE FRANCE Fabrique hors UE G H I J K L

6 - Prima installazione

Una volta effettuati i collegamenti, accendere il televisore e assicurarsi che il decoder sia collegato alla rete. Premere il tasto POWER del telecomando per accendere il decoder.

Alla prima accensione o in caso di “reset di fabbrica” (vedere par. 7.6 INFORMAZIONI SISTEMA - Ripristina impostazione predefinite), dovrete selezionare la lingua per il menu tra quelle proposte. Apparirà la schermata qui di fianco.

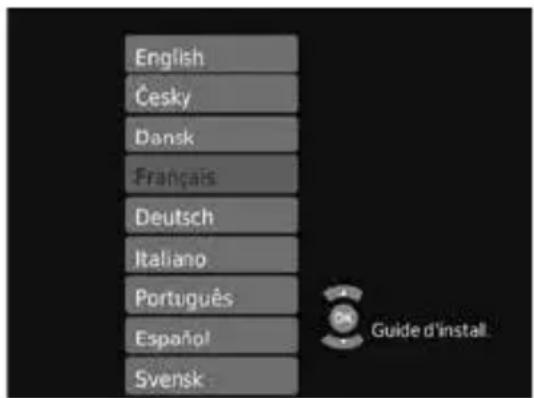

Selezionare la lingua utilizzando i tasti ▲▼ e confermare premendo OK. Il decoder entrerà automaticamente in modalità visione e, a seconda del

English Česky Dansk Français Deutsch Italiano Português Español Svensk Guide d'install.

tipo d'installazione effettuata e del satellite/satelliti sintonizzati, sarà possibile visualizzare alcuni/tutti i canali TV presenti. In particolare, premendo il tasto OK sarà possibile visualizzare la lista dei canali TV memorizzati da default. Da default la lista contiene due canali TV per lo stesso satellite.

7 - Utilizzo quotidiano

7.1 - IMPOSTAZIONI CANALI

Per accedere al menu premere il tasto MENU e selezionare Programma utilizzando i tasti ◀ ▶. Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con i tasti ▲ ▼ e premere OK. Per alcune funzioni è possibile modificare i valori utilizzando i tasti ◀ ▶. Premere il tasto EXIT per uscire dal menu.

Modificare i canali

Per modificare le preferenze del canale (Sposta, Salta, Blocco, Elimina, FAV, Rename, Satellite e Find) è necessario andare in Modifica programma. Questo menu richiede un accesso; inserire il PIN predefinito "0000" e premere OK.

• Creare una lista canali TV o radio preferiti
  È possibile creare la propria lista di canali preferiti per un facile accesso.
• Selezionare il canale desiderato con i tasti ▲▼ e premere il tasto (FAV) del telecomando: un'icona a forma di stella apparirà accanto al canale che ora è inserito nella lista Preferiti.
• Ripetere l'operazione per aggiungere più canali alla lista preferiti.
• Per salvare ed uscire dal menu premere il tasto EXIT.

IMPORTANTE: è possibile creare una sola lista di canali preferiti.

IT

- Disabilitare un canale dalla lista dei canali preferiti

- Selezionare il canale desiderato e premere il tasto ♥del telecomando: l'icona a forma di stella accanto al canale scomparirà escludendolo dalla lista preferiti.

- Ripetere l'operazione per escludere più canali dalla lista dei preferiti.

- Per salvare ed uscire dal menu premere il tasto EXIT.

• Guardare i canali preferiti

- In modalità visione premere il tasto ♥apparirà la lista dei canali preferiti.

- Premere ▲▼ per selezionare un canale e premere OK per sintonizzarlo e visualizzarlo.

- Cancellare un canale TV o radio

- Selezionare il canale da cancellare con i tasti ▲▼ e premere il tasto BLU (Elimina) del telecomando: verrà visualizzato un messaggio di avviso, premere il tasto OK per cancellare il canale.

- Ripetere l'operazione per eliminare più canali.

- Per salvare ed uscire dal menu premere il tasto EXIT.

• Saltare un canale TV o radio

- Selezionare il canale che si desidera saltare con i tasti ▲▼ e premere il tasto VERDE (Salta): apparirà l'icona SKIP affianco al canale.

- Ripetere l'operazione per saltare più canali.

- Per salvare ed uscire dal menu premere il tasto EXIT.

- Cambiando canale, i canali precedentemente selezionati verranno saltati.

- Disattivare la funzione skip per un canale

- Selezionare il canale e premere il tasto VERDE sul telecomando. Scomparirà così l'icona SKIP affianco al canale.

- Spostare un canale TV o radio

- Selezionare il canale da spostare e premere il tasto ROSSO (Sposta) del telecomando: apparirà il simbolo affianco al canale.

- Utilizzare i tasti ▲▼ per spostare il canale nella lista.

- Premere OK per confermare.

- Ripetere l'operazione per spostare più canali.

• Bloccare un canale TV o radio

È possibile bloccare i canali selezionati per impedirne la visione.

- Selezionare il canale e premere il tasto GIALLO (Blocco) del telecomando: apparirà il simbolo del lucchetto accanto al canale. Il canale è così bloccato.

- Ripetere l'operazione per bloccare più canali.

- Per confermare e uscire dal menu premere il tasto EXIT.

- Per vedere i canali bloccati è necessario immettere il pin (0000 di default).

- Il blocco verrà ripristinato ogni qual volta verrà rimossa e poi ripristinata l'alimentazione del decoder. Per disattivarlo rientrare nel menu, selezionare ciascun canale bloccato e premere nuovamente il tasto GIALLO (scomparirà il simbolo del lucchetto). Quindi premere EXIT per salvare ed uscire dal menu.

- Rinominare un canale TV o radio

- Selezionare il canale e premere il tasto ← (Rename) del telecomando: apparirà una tastiera sullo schermo. Utilizzare i tasti ▲▼◀▶ per selezionare i caratteri e premere il tasto OK per convalidarli oppure selezionare il tasto BACK per cancellare.

Quindi selezionare il tasto OK sulla tastiera per salvare il nuovo nome. I tasti EXTEND, CAPS OFF e CANCELLA servono rispettivamente per introdurre nuovi caratteri, abilitare maiuscole/minuscole e chiudere la tastiera senza salvare.

- Ripetere l'operazione per bloccare più canali.

- Per confermare e uscire dal menu premere il tasto EXIT.

- Visualizzare la lista canali di un satellite differente

- Premere il tasto LIST (Satellite). Comparirà la lista dei satelliti memorizzati da default.

- Selezionare un satellite con i tasti ▲▼ e premere OK. La lista canali mostrerà solo i canali relativi al satellite selezionato. Selezionando Tutte le liste TV verranno visualizzati tutti i canali di tutti i satelliti memorizzati.

- Trovare un canale all'interno della lista

- In modalità visione, premere il tasto OK per aprire la lista canali, quindi premere il tasto ROSSO (Find). Una tastiera comparirà sullo schermo. Utilizzarla come già descritto per introdurre il nome del canale da ricercare, quindi premere OK per sintonizzare il canale.

EPG (guida elettronica ai programmi)

Questa funzione consente di visualizzare la programmazione per ogni canale fino a 7 giorni successivi. Di default, mostra la lista dei programmi del canale che si sta guardando. Per visualizzare l'elenco degli altri programmi premere i tasti ◀ ▶ per andare avanti e indietro.

N.B: questa funzione non è disponibile su tutti i canali.

- Visualizzazione della programmazione di un canale

- Premere il tasto EPG per aprire la guida elettronica con l'elenco delle programmazioni.

- Selezionare il canale desiderato premendo i tasti ◀ ▶.

- Selezionare il programma tramite i tasti ▲ ▼: sulla parte sinistra della guida verranno visualizzate le informazioni relative al programma. Utilizzare i tasti GIALLO e BLU (Pagina giù, Pagina su) per scorrere le pagine relative alle informazioni sul programma.

- Premendo i tasti OK oppure INFO sarà possibile programmare un timer per la registrazione (vedere par. 8.3 – Registrazione tramite guida elettronica).

Ordinamento canali nella lista

Selezionare Disponi utilizzando i tasti ▲ ▼. Quindi utilizzare i tasti ◀ ▶ per ordinare i canali come da default (Default), distinguendo i canali in chiaro dalle Pay Tv (By Encrypt), in base alla frequenza (By Freq) oppure in base al nome del canale (Per Nome Serviz).

Visualizzare i canali precedentemente sintonizzati

La funzione Recall list, quando abilitata (Acceso), consente di visualizzare la lista di tutti i canali precedentemente visualizzati premendo il tasto ← . Quindi è possibile selezionare un canale con i tasti ▲▼ e premere OK per sintonizzarsi. Se invece questa funzione viene disabilitata (Spento) premendo il tasto ← è possibile sintonizzarsi direttamente sull'ultimo canale visualizzato in precedenza.

7.2 - IMPOSTAZIONI IMMAGINI

Premere il tasto MENU e selezionare Immagine con i tasti ◀ ▶. Verranno visualizzate varie funzioni per regolare le impostazioni. Selezionare una funzione con i tasti ▲ ▼ e premere OK. Usare i tasti ◀ ▶ per scegliere valori differenti per ciascuna funzione. Quindi premere il tasto EXIT per salvare ed uscire dal menu.

Rapporto d'aspetto

Selezionare la riga Rapporto aspetto tramite i tasti ▲ ▼. Quindi, tramite i tasti ◀ ▶ , selezionare un'opzione differente tra quelle offerte al fine di visualizzare correttamente le immagini senza distorsione. Sono disponibili le seguenti opzioni: 16:9 Schermo panoramico, 16:9 Auto, 16:9 PillarBox, 16:9 Pan&Scan, 4:3 Letterbox, 4:3 Pan&Scan e 4:3 Intero.

In modalità visione, è possibile regolare il rapporto d'aspetto anche premendo più volte il tasto ▶ per cambiare impostazione.

Risoluzione

Consente di impostare una risoluzione differente per le immagini. Sono possibili le seguenti opzioni: 576i, 576p, 720p, 1080i, 1080P (50Hz). Selezionare il livello di risoluzione desiderato tramite i tasti ◀ ▶.

Formato TV

Se l'immagine non viene visualizzata correttamente è possibile modificare questa impostazione da PAL a NTSC tramite i tasti ◀ ▶ (in Europa solitamente è PAL).

Uscita video

Personalizzare il formato di uscita video SCART come RGB o CVBS utilizzando i tasti ◀ ▶.

7.3 - RICERCA CANALI

Premere il tasto MENU e selezionare Ricerca canali utilizzando i tasti ◀ ▶.

Dish Setup

- Selezionare questa opzione tramite i tasti ▲▼ e premere OK.

- Utilizzare ▲ ▼ per selezionare il satellite che si desidera cercare. Verranno visualizzati i livelli di potenza e qualità del segnale (barre Qualità e Signal in basso). Premere il tasto

OK. Il simbolo √ comparirà affianco al satellite selezionato.

- Premere i tasti ◀ ▶ per accedere alle funzioni riportate sulla destra ed utilizzare i tasti ▲ ▼ ed OK per selezionare una funzione differente:

- LNB Type: per selezionare il tipo di LNB utilizzato. Selezionare ad esempio User Single per LNB compatibile solo con bassa banda e User Dual per LNB compatibile con alta/bassa banda. Selezionare l'opzione Unicable A/B nel caso di illuminatore SCR.

Premendo OK sarà possibile impostare altre funzioni. Nel caso di un LNB SCR ad esempio (Unicable A/B), sarà possibile regolare le frequenze dei due oscillatori locali (LNB Low, LNB High) utilizzando i tasti ◀ e numerici. Sarà inoltre possibile selezionare una banda utente differente (IF channel 1–4, 5–8 non supportate) ed una frequenza di connessione differente (Center Freq) tra quelle riportate, allo scopo di massimizzare i valori di potenza e qualità del segnale.

- LNB Power: per regolare la tensione di alimentazione dell'illuminatore (13V, 18V, 13/18V).

Nota: in caso di installazione in condominio l'alimentazione dell'LNB deve essere disabilitata (selezionare Spento).

• 22KHz: segnale di selezione alta/bassa banda. E' possibile abilitarlo e disabilitarlo manualmente oppure automaticamente (Acceso, Spento, Automatico).
• Tone Burst: per connessione di un LNB monoblocco. Selezionare l'LENB principale (vedere Cap. 2 - LNB MONOBLOCCO) tra Burst A/B oppure Spento per disabilitarlo.
• DiSEqC 1.0: per connettere fino a 4 parabole fisse. Selezionare ciascun LNB (LNB 1 - 4) oppure Spento per disabilitare.
• DiSEqC 1.1: per connettere fino a 16 parabole fisse. Selezionare ciascun LNB (LNB 1 - 16) oppure Spento per disabilitare.

- Premere il tasto BLU (Scan) per visualizzare la pagina con le funzioni di ricerca. Tramite i tasti ◀▶ selezionare i tipo di ricerca (Default scan: ricerca su un solo satellite e sulle sole frequenze centrali; Blind Scan: ricerca estesa a tutti i satelliti e su tutte le frequenze; Network: funzione non operativa).

- Tramite i tasti ▲▼ selezionare Crypted. Selezionare quindi il tipo di canali da ricercare (FTA Channels: canali in chiaro; All Channels: canali in chiaro, codificati e Pay TV) con in tasti ◀ ▶.

N.B: i canali codificati o Pay TV saranno visibili nella lista canali ma non fruibili nei contenuti.

- Tramite i tasti ▲▼ selezionare Service Type. Selezionare quindi il tipo di servizi da ricercare (DTV: canali TV; Radio: canali radio; All: canali TV e radio) con in tasti ◀ ►.

- Premere il tasto OK e premere nuovamente OK nel banner che comparirà per confermare la ricerca. La scansione avrà così inizio. Al termine si visualizzerà il primo canale presente nella lista.

- Aggiungere/Modificare/Eliminare un satellite

- Premere il tasto ROSSO (Add) per aggiungere un nuovo satellite nella lista. Un banner comparirà sullo schermo offrendo la possibilità di introdurre un nome per il nuovo satellite (Satellite Name), l'angolo e la direzione di longitudine in dipendenza della propria zona (Longitude direction, Longitude Angle consultare mappe e foot-print disponibili su Internet) e la banda (Ku, C – consultare Internet per conoscere la banda del proprio satellite). Utilizzare i tasti ▲▼◀ ▶ed OK per selezionare le varie opzioni e confermare. Il nuovo satellite comparirà così nella lista.

- Premere il tasto VERDE (Edit) per modificare le informazioni.

- Premere il tasto GIALLO (Elimina) per eliminare un satellite dalla lista. Un banner di conferma comparirà sullo schermo, premere OK per confermare l'eliminazione oppure EXIT per annullare l'operazione.

- Visualizzazione/Aggiungere/Modificare/Eliminare un Transponder di un satellite

- Premere il tasto LIST (Transponder) per visualizzare la lista dei transponder relativi al satellite selezionato. Utilizzare i tasti ▲▼ per selezionare un TP differente. Di tutti i transponder presenti verranno visualizzati la frequenza, polarizzazione e Symbol Rate. Premere nuovamente il tasto LIST per tornare alla lista satelliti.

- Utilizzare i tasti ROSSO, VERDE, GIALLO come in precedenza per aggiungere, modificare o eliminare un TP dalla lista.

- Ricerca canali su un singolo Transponder di un satellite

- Una volta entrati nella lista TP di un satellite, selezionare un TP e premere il tasto BLU (Scan) per visualizzare la pagina con le funzioni di ricerca. Quindi seguire le indicazioni fornite in precedenza per la ricerca canali su satellite.

7.4 - IMPOSTAZIONI OROLOGIO

Premere il tasto MENU e selezionare ORA usando i tasti ◀ ▶. Il menu offre varie funzioni per regolare le impostazioni. Tramite i tasti ▲ ▼ selezionare la funzione desiderata e preme-re OK. L'opzione Compensazione oraria consente di regolare l'orario corrente in modo automatico. Manuale permette di regolare anche la data ed il fuso orario che per l'Italia è GMT+1.

L'opzione Sleep, consente di abilitare e regolare l'auto spegnimento per il risparmio energetico (1 Ora – 12 Ore, Spento). L'opzione Accensione/Spegnimento non è supportata.

Premere il tasto EXIT per salvare ed uscire dal menu.

7.5 - OPZIONI

Premere il tasto MENU e selezionare Opzione utilizzando i tasti ◀ ▶. Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con i tasti ▲ ▼ e premere OK. Usare i tasti ◀ ▶ per selezionare valori differenti. Quindi premere il tasto EXIT per salvare ed uscire dal menu.

OSD Language

Scegliere la lingua del menu OSD (informazioni che appaiono sullo schermo).

Lingua sottotitolo

Selezionare la lingua preferita per i sottotitoli.

Lingua audio

Selezionare la lingua dell'audio per i canali televisivi. Se la lingua non è disponibile, il canale TV userà la sua lingua di default.

7.6 - INFORMAZIONI SISTEMA

Premere il tasto MENU e selezionare Sistema utilizzando i tasti ◀ ▶. Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con i tasti ▲ ▼ e premere OK. Usare i tasti ◀ ▶ per selezionare valori differenti. Quindi premere il tasto EXIT per salvare ed uscire dal menu.

Blocco genitori

Selezionare Controllo parentale, inserire il pin (di default "0000") e premere OK. Selezionare un valore per l'età (04 - 18) oppure Spento per disabilitare questa funzione.

N.B: Il blocco parentale verrà ripristinato ogni qual volta verrà rimossa e poi ripristinata l'alimentazione del decoder.

Imposta password

Permette di modificare la password. Inserire prima la vecchia password (di default è 0000).

Stabilire la nuova password e confermare la nuova password. Premere EXIT per salvare.

Ripristina impostazione predefinite (reset di fabbrica)

Per ripristinare tutti i valori di fabbrica, premete OK sull'opzione. Immettere la password del decoder o la password di default (0000) e premere OK. Il decoder verrà ripristinato con tutti i parametri impostati all'origine.

Informazione

Informazioni relative al modello, hardware e software del decoder.

AGG.SW

Permette l'aggiornamento SW del decoder. E' possibile aggiornare il software tramite porta USB (USB Upgrade) oppure tramite la rete satellitare (OAD, OTA Update) programmando un timer.

Nota: Astrell non sarà responsabile di eventuali aggiornamenti che non sono originariamente forniti da Astrell.

Uscita digitale

Permette di selezionare tre differenti opzioni per l'uscita digitale (PCM, RAW HDMI On, RAW HDMI OFF). Selezionare Spento per disabilitare.

7.7 - PORTA USB

Premere il tasto MENU e selezionare USB utilizzando i tasti ◀ ▶ . Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con i tasti ▲ ▼ e premere OK. Usare i tasti ◀ ▶ per selezionare valori differenti. Quindi premere il tasto EXIT per salvare ed uscire dal menu.

Multimedia

Quando viene inserito un dispositivo USB, è possibile selezionare le funzioni per musica, foto, film e registrazioni. Se nessun dispositivo viene introdotto o riconosciuto dal decoder, apparirà un messaggio avvertendo che non è stata rilevata nessuna periferica USB. A seconda dei tipi di file multimediali (Musica, Foto, Film, PVR), saranno possibili ulteriori funzioni come ad esempio rinominare/eliminare i file, visualizzazione a schermo intero, presentazione, Grid Show ecc.

- Foto configura (Configurazione foto)

- Durata diapositiva: per impostare l'intervallo di tempo tra le foto.

- Modalità: per configurare la modalità di visualizzazione delle foto (è possibile scegliere fra 59 effetti diversi oppure attivarli in modo casuale).

- Rapporto aspetto: per stabilire se mantenere il rapporto di aspetto delle immagini oppure no.

- Film configura (Configurazione video)

- Sottotitolo specifico: permette di visualizzare i sottotitoli in tre diverse dimensioni: grandi, medie e piccole.

- BG sottotitolo: permette di impostate il colore di sfondo della riga che visualizza i sottotitoli: trasparente, bianco, grigio, giallo verde.

- FontColor sottotitoli: permette di scegliere vari colori (rosso, blu, verde, bianco, nero) per i sottotitoli.

PVR configura (Configurazione PVR)

Questa funzione è disponibile solo se un dispositivo USB è collegato. Il dispositivo USB servirà da contenitore per le registrazioni. In Disp. registr. è possibile visualizzare alcune informazioni riguardo il dispositivo di memoria connesso (spazio totale, spazio libero, formattazione). L'opzione Timeshift Size permette di impostare la porzione di memoria da dedicare alla registrazione in modalità timeshift (0.5 – 4G, si consiglia di dedicare almeno 1G). L'opzione Format offre la possibilità di formattare il dispositivo USB in NFTS o FAT32 (consigliato).

8 – Modalità di registrazione e Timeshift

IT

8.1 - REGISTRAZIONE ISTANTANEA

Permette di registrare il programma che si sta guardando premendo il tasto REC del telecomando. Premere il tasto STOP per fermare la registrazione (un banner di conferma comparirà sullo schermo, premere OK per fermare la registrazione).

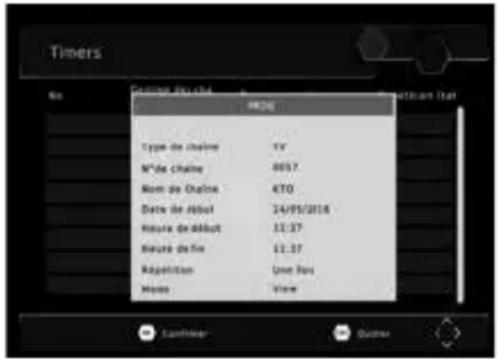

8.2 - REGISTRAZIONE ORARIA

In modalità visione, premere il tasto ROSSO (Timer) del telecomando per aprire la lista delle programmazioni.

- Premere nuovamente il tasto ROSSO per aggiungere una nuova programmazione nella lista. Nel banner inserire gli elementi per la programmazione: tipo canale (TV o radio), numero del canale, ora inizio e fine evento. L'opzione Repeat (Ripeti) permette di stabilire se effettuare la registrazione una sola volta, giornalmente o settimanalmente. L'opzione Mode permette di stabilire se accendere/spegnere il decoder sul

canale selezionato e nell'orario e data impostati (TV) oppure se operare una registrazione (Record) con i parametri introdotti.

- Premendo OK la programmazione verrà inclusa nella lista.

- Premere EXIT per uscire. Allo scoccare dell'orario di inizio, un banner con conto alla rovescia comparirà sullo schermo (se il decoder è in standby si accenderà).

Allo scoccare dell'orario di fine registrazione un banner con conto alla rovescia comparirà sullo schermo: premere EXIT per continuare la registrazione. Premere invece OK per fermarla oppure lasciare esaurire il conteggio.

• Per eliminare una programmazione, selezionarla e premere il tasto BLU (Elimina).
• Per modificare una programmazione, selezionarla e premere il tasto VÈRDE (Edit).
• Premere EXIT per chiudere la lista programmazioni.

8.3 - REGISTRAZIONE TRAMITE GUIDA ELETTRONICA (EPG)

• Premere il tasto EPG del telecomando e selezionare il canale desiderato tramite i tasti ◀ ▶.
• Selezionare il programma da registrare tramite i tasti ▲ ▼.
• Premere OK: si aprirà lo stesso banner visto in precedenza, in cui impostare i dati (procedere come descritto in precedenza).

Nota: Non è garantita la compatibilità con tutti i dispositivi USB. Alcuni dispositivi USB potrebbero non essere riconosciuti dal decoder. Astrell non si assume alcuna responsabilità per l'eventuale perdita di dati su un dispositivo collegato al decoder.

Una grande quantità di dati nel dispositivo USB potrebbe causare rallentamenti del sistema al momento della riproduzione.

Pur essendo in un formato valido, i file potrebbero non essere riproducibili sul decoder a seconda del loro contenuto.

8.4 - TIMESHIFT

Durante la visione di un programma, se un dispositivo USB è connesso al decoder, è possibile entrare in modalità timeshift premendo ad esempio il tasto II (PAUSE) del telecomando. L'immagine si bloccherà. Premendo il tasto ▶ (PLAY) il programma verrà riprodotto dal punto in cui era stato interrotto, in modalità di visione differita. Premendo i tasti «e» è possibile riavvolgere/far avanzare velocemente la riproduzione. Premere il tasto ■STOP) per fermare la funzione Timeshift.

Nota: la funzione Timeshift è disponibile solo quando un dispositivo USB è collegato e lo spazio disponibile necessario per la riproduzione/scrittura è sufficiente.

Certificato di garanzia

Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo).

ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto.

Assistenza Tecnica: Telefono + 02 94 94 36 91

la sottoscritta, ASTRELL, dichiara che l'apparecchiatura radio del decoder satellitare (013127) è conforme alla Direttiva UE 2014/53 / EU.

Il testo integrale della dichiarazioneUE di conformità è disponibile sul seguente indirizzo Internet: www.astrelltnt.com/DOC/

INFORMAZIONE AGLI UTENTI DI APPARECCHIATURE DOMESTICHE

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 «Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)» e del Decreto Legislativo 188 del 20 novembre 2008.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile, inclusivo della batteria non rimovibile, deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo. L'utente dovrà, pertanto, conferire gratuitamente l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore secondo le seguenti modalità:

• per apparecchiature di piccole dimensioni, ovvero con almeno un lato esterno non superiore a 25 cm, è prevista la consegna gratuita senza obbligo di acquisto presso i negozi con una superficie di vendita delle apparecchiature elettriche ed elettroniche superiore ai 400 mq. Per negozi con dimensioni inferiori, tale modalità è facoltativa.
• per apparecchiature con dimensioni superiori a 25 cm, è prevista la consegna in tutti i punti di vendita in modalità 1contro1, ovvero la consegna al rivenditore potrà avvenire solo all'atto dell'acquisto di un nuovo prodotto equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo di apparecchiature, pile ed accumulatori da parte dell'utente comporta l'applicazione delle sanzioni di cui alla corrente normativa di legge.

ATTENZIONE: Per evitare scosse elettriche, non aprire l'apparecchio.

Isolamento doppio o rinforzato

Utilizzo unicamente interno

Corrente alternata

Fabbricato su licenza di Dolby Laboratories, Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

DOLBY AUDIO

LEER ATENTAMENTE
