MANUALE UTENTE IR-BETA PRO Irradio

Melchioni S.p.a., titolare del marchio Irradio, vi ringrazia per l'acquisto di questo apparecchio. Esso costituisce il risultato di una attenta selezione delle caratteristiche e di una meticolosa opera di perfezionamento dei dettagli, con l'obiettivo di offrire una soluzione completa, versatile, affidabile e prestazionale tanto all'utilizzatore saltuario quanto al più esigente. Questo manuale contiene informazioni importanti, tanto ai fini del corretto uso dell'apparecchio, quanto al suo utilizzo in sicurezza. È fondamentale leggerne e comprenderne il contenuto prima di eseguire qualsiasi operazione, affinché sia possibile ottenere le migliori prestazioni dall'apparecchio. Conservate questo manuale anche dopo la sua lettura, poiché potrebbe essere necessario farvi riferimento anche in futuro. Il team Irradio e a vostra disposizione per eventuali consigli, indicazioni e suggerimenti.

2. INFORMAZIONI IMPORTANTI AI FINI DEL CORRETTO USO IN SICUREZZA DELL'APPARECCHIO

Le seguenti indicazioni devono tassativamente essere lette, comprese e rispettate prima della messa in servizio dell'apparecchio. Esse risultano utili in particolare per la salvaguardia dell'incolumità, dell'integrità fisica e della sicurezza dell'operatore e delle persone circostanti, oltre che a fornire indicazioni preziose per la prevenzione di guasti e malfunzionamenti, per prolungare la vita operativa e per contenere il consumo energetico e favorire la tutela dell'ambiente.

• L'apparecchio è concepito per un uso domestico e non intensivo. Qualsiasi utilizzo di tipo professionale compromette il requisito di sicurezza ed è condizione per la inapplicabilità della garanzia
• L'apparecchio è previsto per uso interno ed al riparo dalle intemperie: l'utilizzo in ambiente aperto compromette il requisito di sicurezza e costituisce potenziale pericolo per l'incolumità dell'operatore e delle persone circostanti
• L'apparecchio non deve essere utilizzato qualora presenti deformazioni, rigonfiamenti, fessurazioni dell'involucro, parti mancanti ed altre anomalie strutturali. Al verificarsi di tali condizioni, procedere allo spegnimento e rivolgersi a personale tecnico qualificato
• L'apparecchio non deve essere utilizzato qualora emetta rumori inconsueti, cattivi odori, fumo, vapori o qualsiasi altro tipo di esalazione. Al verificarsi di tali condizioni, procedere allo spegnimento e rivolgersi a personale tecnico qualificato
• L'apparecchio non deve essere riposto o utilizzato in ambienti eccessivamente umidi o polverosi, in presenza di atmosfere sature di gas, fumi, temperature eccessive o troppo basse o sotto la radiazione solare diretta
• L'apparecchio non deve essere utilizzato in atmosfere esplosive, in prossimità di materiale esplosivo, combustibile, detonante o infiammabile (es. pompe di benzina, bombole del gas ecc.); tale utilizzo costituisce serio pregiudizio per l'incolumità dell'operatore e delle persone circostanti e può essere causa di incendi o deflagrazioni

- Verificare che ciascuna parte dell'apparecchio, in special modo il cavo, sia collocata a debita distanza da fonti di calore (es. fornelli accesi elettrici o a gas, riscaldatori, stufe e camini), sia durante l'utilizzo che nei momenti di non utilizzo

- Durante l'utilizzo, l'apparecchio deve essere costantemente sorvegliato: non utilizzare in assenza di operatori o persone che possano verificarne con costanza il corretto funzionamento

- Utilizzare solo gli accessori originali forniti in dotazione; l'utilizzo di accessori non originali potrebbe costituire pericolo di danneggiamento dell'apparecchio, oltre che potenziale pregiudizio per la salute

• Non utilizzare l'apparecchio se particolarmente umido, anche solo in parte

- Non utilizzare l'apparecchio qualora una o più parti tra quelle elencate al successivo capitolo risultino mancanti o danneggiate: rivolgersi al proprio rivenditore per il ripristino

- Verificare periodicamente l'integrità delle parti che compongono l'apparecchio, in particolare il cavo di alimentazione: qualora venissero riscontrate anomalie, astenersi dall'utilizzo e rivolgersi a personale tecnico qualificato

- Per le operazioni di pulizia, non utilizzare spugne abrasive o detergenti aggressivi: fare riferimento al successivo capitolo per le prescrizioni complete

- Le operazioni di detergenza devono essere effettuate avendo cura di disconnettere l'apparecchio dall'alimentatore: fare riferimento al successivo capitolo per le relative prescrizioni

- Non collegare l'apparecchio a cordoni prolungatori, ciabatte elettriche, prese multiple, timers, prese comandate o altri dispositivi che possano avviarlo autonomamente

- Qualora l'apparecchio non venisse utilizzato per un periodo di tempo prolungato, è opportuno scollegare il cavo di alimentazione: questo accorgimento ne prolunga la vita e contribuisce a contenere il consumo energetico

- Non disconnettere l'alimentazione tirando il cavo: afferrare saldamente l'alimentatore con una mano, afferrare con l'altra mano la spina del cavo e disconnettere con un movimento rapido e secco

- Prima di disconnettere l'apparecchio, verificare che sia spento, a meno che la disconnessione non avvenga in situazione di emergenza per comportamenti anomali come riportato nel presente capitolo

- Prima del primo utilizzo, portare la batteria a ricarica completa

- Non procedere eccessivamente nell'uso dopo la segnalazione di batteria scarica. Una volta avuta la segnalazione, procedere alla ricarica prima possibile

- Qualora l'apparecchio non venga utilizzato a lungo, procedere ad una ricarica della batteria almeno mensilmente. Questo ne prolunga la durata e garantisce buone prestazioni al riavvio

- Utilizzare un volume moderato, che tenga in considerazione la salute dell'apparato acustico

- L'apparecchio deve essere tenuto al di fuori della portata dei bambini di età inferiore agli 8 anni; assicurarsi in ogni caso che non venga utilizzato per gioco

- Qualora l'apparecchio venga utilizzato da bambini, pur di età superiore agli 8 anni, o persone dalle ridotte capacità cognitive, sensoriali o motorie, esse devono essere istruite relativamente ai pericoli derivanti dall'uso scorretto dell'apparecchio e ci si deve assicurare che le informazioni siano state correttamente e completamente recepite e comprese; deve comunque essere assicurata adeguata supervisione

• Non utilizzare l'apparecchio in prossimità di accumuli o sorgenti di liquidi, quali serbatoi, vasche, docce, lavandini, altri sanitari, rubinetti, tubature, irrigatori, bottiglie, vasi di accumulo, vasi di espansione, corsi d'acqua, vasi di fiori e simili; non collocare recipienti contenenti liquidi sopra l'apparecchio; verificare che anche il cavo di alimentazione o l'alimentatore non siano mai immersi
• Non vi è ragione per disassemblare l'apparecchio, nemmeno dopo la sua dismissione; esso è composto da parti che potrebbero essere ingerite da bambini o persone dalle ridotte capacità cognitive
  • Non procedere in autonomia ad alcun tipo di eventuale riparazione; in caso di guasto, provvedere a far visionare l'apparecchio da parte di personale tecnico qualificato
• L'apparecchio non deve essere in nessun caso modificato in alcuna delle sue parti: tale condotta costituisce di norma grave compromissione del requisito di sicurezza, condizione per l'immediato decadimento della garanzia e non comporta alcun incremento prestazionale
  • Non sottoporre il cavo di ricarica a pieghe eccessive o strozzature: eventuali lesioni interne al cavo non ravvisabili costituiscono grave pericolo per la sicurezza
• Collocare l'apparecchio ad adeguata distanza da parti che potrebbero muoversi autonomamente quali tende, battenti di porte e finestre, portelli o simili, al fine di evitarne il contatto fortuito
• Collocare l'apparecchio su di una superficie piana e stabile e verificare che l'apparecchio non possa muoversi autonomamente per gravità o forze esterne
• Conservare il presente manuale per eventuali riferimenti futuri.

3. IDENTIFICAZIONE DELLE PARTI

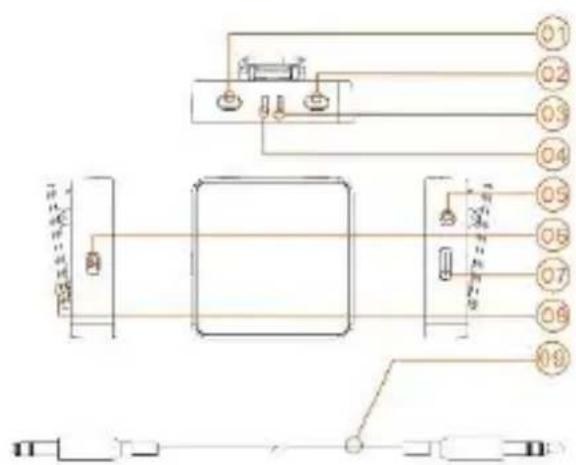

Il modulo ricevitore:

1. Pulsante incremento volume
2. Pulsante diminuzione volume
3. LED indicatore di ricarica
4. LED indicatore di connessione
5. Presa per cuffia/auricolare
6. Pulsante accensione/spegnimento
7. Presa di ricarica USB tipo C
8. Clip da cintura
9. Cavo di connessione Jack

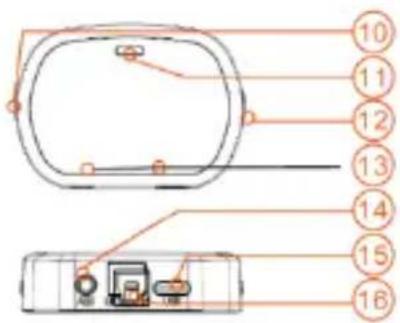

Il modulo trasmettitore:

10 11 12 13 14 15 16

1. Pulsante accensione/spegnimento
2. Indicatore di ingresso audio a LED
3. Selettore tipo di ingresso
4. LED indicatori tipo ingresso
5. Connettore ingresso analogico
6. Connettore di alimentazione USB tipo C
7. Connettore ingresso digitale

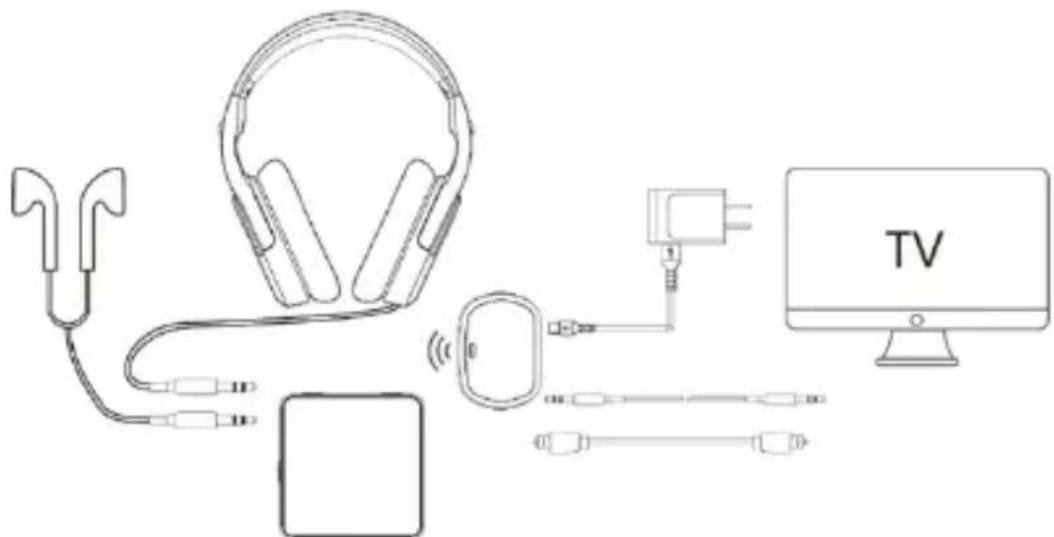

4. MESSA IN SERVIZIO E PRIMO AVVIO

Prima di procedere al primo utilizzo, alcune operazioni preliminari sono necessarie. Procedere come di seguito:

1) Disimballare l'apparecchio e verificare l'integrità e completezza della dotazione, come indicato al precedente capitolo
2) Conservare l'imballo per 15 giorni, al fine di riporlo in caso di necessità di restituzione al rivenditore; decorso tale periodo, smaltirlo rispettando le prescrizioni sulla separazione dei materiali riportate su di esso
3) Leggere integralmente il presente libretto, con particolare attenzione alle prescrizioni per l'uso in sicurezza
4) Rimuovere con attenzione tutti gli eventuali materiali di fissaggio delle parti, anche interne
5) Rimuovere completamente eventuali stickers presenti sulle superfici dell'apparecchio
6) Fare riferimento al cap. 2 per ulteriori dettagli e prescrizioni sul posizionamento ed installazione dell'apparecchio

7) Collegare l'alimentatore in dotazione alla presa USB-C (15), quindi collegarlo ad una presa di corrente domestica

8) Collegare la sorgente al trasmettitore in almeno uno dei due modi seguenti:

• Tramite un cavo in fibra ottica Toslink-Toslink dall'uscita audio digitale della sorgente al connettore ingresso digitale del trasmettitore (16).
• Tramite il cavo Jack analogico fornito in dotazione dall'uscita cuffie della sorgente al connettore ingresso analogico del trasmettitore (14)

9) Verificare i cavi non entrino in contatto con parti calde e che non siano sottoposti ad eccessivi piegamenti o strozzature

10) Collegare una cuffia o un auricolare all'uscita del ricevitore (05)
11) Premere per alcuni istanti il pulsante (06) per accendere il ricevitore
12) Premere per alcuni istanti il pulsante (10) per accendere il trasmettitore
13) Verificare che il LED (13) sia acceso in corrispondenza del connettore di ingresso utilizzato sul trasmettitore: se non corrispondente, premere brevemente il pulsante (12)
14) Avviare la riproduzione sulla sorgente e verificare che le cuffie o auricolari collegati emettano il suono desiderato.

L'apparecchio può a questo punto essere utilizzato normalmente.

5. USO DELL'APPARECCHIO

L'apparecchio non prevede di essere operato durante l'uso, se non per la sola regolazione del volume o selezione dell'ingresso (vd. capitolo successivo); il ricevitore ed il trasmettitore operano su di una frequenza specifica, tramite un protocollo digitale univoco; pertanto, non è necessaria alcuna procedura di accoppiamento. Una volta effettuati i collegamenti, accesi il trasmettitore ed il ricevitore e selezionato l'ingresso corretto, esso garantisce la riproduzione in cuffia/auricolare del segnale prodotto dalla sorgente entro un raggio di 15/20 metri; al termine dell'uso, spegnere il ricevitore, premendo per alcuni istanti il pulsante (06) ed il trasmettitore, premendo per alcuni istanti il pulsante (10).

Regolazione del volume:

Il volume in cuffia può essere regolato su 16 livelli premendo i pulsanti (01) per aumentarlo e (02) per diminuirlo: un segnale acustico in cuffia dopo una o più pressioni del pulsante (01) indica che si è raggiunto il livello massimo di volume disponibile; è anche possibile tenere premuti i pulsanti per ottenere una regolazione più rapida. Si tenga presente che il livello massimo di volume ottenibile è dipendente dal livello di regolazione del volume della sorgente: l'apparecchio non può infatti riprodurre ad un volume maggiore di quello di quest'ultima, sul quale bisognerà agire, aumentandolo, qualora si desideri un volume più intenso.

Selezione dell'ingresso:

Entrambi gli ingressi possono essere collegati, ciascuno ad una sorgente differente, anche simultaneamente: in questo modo sarà possibile selezionare, mediante il pulsante (12) quale dei due segnali in ingresso dovrà essere inviato alla cuffia/auricolare. In corrispondenza del connettore dell'ingresso selezionato, uno dei due LED (13) si accenderà in colore blu fisso: non è possibile inviare al ricevitore entrambi i segnali mescolati. L'apparecchio assolve a tutte

le sue funzioni anche con un solo ingresso collegato, ma non sarà in grado di riprodurre alcun suono se verrà selezionato l'ingresso sprovvisto di collegamento.

Le indicazioni dei LED:

LED	Colore	Significato
(03)	Spento	Ricarica del ricevitore non necessaria o terminata
(03)	Rosso lampeggiante	Necessaria ricarica del ricevitore
(03)	Rosso fisso	Ricarica in corso
(04)	Spento	Ricevitore spento
(04)	Blu lampeggiante	Ricevitore acceso e non connesso col trasmettitore
(04)	Blu fisso	Ricevitore acceso e connesso col trasmettitore
(10)	Spento	Trasmettitore spento o nessun segnale in ingresso
(10)	Blu fisso	Presenza segnale in ingresso e trasmettitore in uso
(13)	Blu fisso a sinistra	Ingresso analogico selezionato
(13)	Blu fisso a destra	Ingresso digitale selezionato
(13)	Spento	Trasmettitore spento

La ricarica della batteria del ricevitore:

Il LED del ricevitore (03) emette luce rossa lampeggiante e la cuffia emette un annuncio vocale specifico nel momento in cui è necessario provvedere alla ricarica della batteria interna: per evitare che la vita operativa della batteria stessa rimanga compromessa nel lungo periodo, è opportuno non eccedere nell'uso una volta visualizzato l'avviso e provvedere alla sua ricarica prima possibile; la ricarica deve essere effettuata con cuffia disconnessa ed è opportuno evitare di interromperla. Per le operazioni di ricarica, collegare l'alimentatore del trasmettitore, o una qualsiasi sorgente di alimentazione a 5 Volts con corrente di almeno 1 Ampère al connettore di ricarica (07): un comune caricabatterie per smartphone si presta perfettamente allo scopo; lo stato di ricarica in corso è evidenziato dall'accensione in colore rosso fisso del LED (03), mentre una volta completata la ricarica, il LED si spegne. È possibile a questo punto riprendere la normale operatività dell'apparecchio.

6. DETERGENZA E MANUTENZIONE

L'apparecchio non necessita di manutenzione, intesa quale sostituzione di parti consumabili o revisioni programmate; di norma è sufficiente procedere alla periodica rimozione della polvere con un panno asciutto adatto alla funzione. Ogni operazione di detergenza deve tassativamente essere effettuata con apparecchio spento: data la presenza di una batteria non separabile, l'utilizzo di un panno troppo umido o di qualsiasi detergente nebulizzato, data la possibilità che determinati punti in tensione possano essere raggiunti dai liquidi, deve essere evitato. Anche nel caso in cui macchie o accumuli di sporcizia debbano essere rimossi, procedere evitando di bagnare o immergere l'apparecchio: evitare in ogni caso detersivi aggressivi, spugne abrasive, lana di ferro o altri detergenti chimici.

7. PROBLEMI E POSSIBILI SOLUZIONI

Problema: Nessun audio viene riprodotto dalla cuffia

Possibile causa 1: La batteria del ricevitore è scarica

Probabile soluzione 1: Ricaricare la batteria del ricevitore (vd. cap. 5)

PC2: Se collegato ad una TV, l'impostazione dell'uscita audio è errata

PS2: Verificare che l'uscita audio della TV sia impostata su "uscita cuffie" se con collegamento analogico, o "sistema audio" se con collegamento digitale

PC3: La connessione analogica della sorgente è un ingresso e non una uscita

PS3: Collegare il cavo audio a connessioni di uscita, tipicamente indicate con "output" o "out"

Problema: Collegata ad una TV con collegamento digitale, la cuffia riproduce un rumore continuo

PC: Il protocollo audio è scorretto

PS: Impostare la modalità di uscita audio digitale su "PCM": la modalità "Dolby Digital" non è supportata.

Qualora si verificassero anomalie di funzionamento diverse da quelle sopra elencate, una soluzione in autonomia non risulta praticabile ed il prodotto deve essere visionato da personale tecnico qualificato.

8. DATI TECNICI

Frequenza operativa: 2,4 GHz

Risposta in frequenza: 20 Hz-20 KHz

Tensione di ricarica: DC 5V / 1A

Ingresso analogico: Jack 3,5 mm

Ingresso digitale: S/PDIF PCM su connessione Toslink

Batteria integrata: Ioni di litio 3,7 V

Durata della ricarica: 8 ore con volume moderato

Peso: 75 g totale

9. CONFORMITA'

Il produttore Melchioni Spa dichiara che il prodotto Set Audio Stereo wireless mod. IR-BETA PRO (cod. 141901052) è conforme alla Direttiva 2014/35/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

DICHIARAZIONE DI CONFORMITA' UE SINTETICA

Il produttore Melchioni Spa dichiara che il tipo di apparecchiatura radio Set Audio Stereo wireless mod. IR-BETA PRO (cod. 141901052) è conforme alla Direttiva 2014/53/UE. Il testo

completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.melchioni.com

Il produttore Melchioni Spa dichiara che il prodotto Set Audio Stereo wireless mod. IR-BETA PRO (cod. 141901052) è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva Direttiva Delegata 2015/863 della Commissione, sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Ai sensi della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio, del 4 luglio 2012, sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), la presenza del simbolo del bidone barrato indica che questo apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento deve pertanto essere effettuato mediante raccolta separata. Lo smaltimento effettuato in maniera

non separata può costituire un potenziale danno per l'ambiente e per la salute. Tale prodotto può essere restituito al distributore all'atto dell'acquisto di un nuovo apparecchio. Lo smaltimento improprio dell'apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per ulteriori informazioni è possibile rivolgersi all'amministrazione locale competente in materia ambientale.

Prodotto fornito con batteria LD502535, 3.7 V, 400mAh, 1.48 Wh, importata da Melchioni S.p.A. e conforme al Regolamento (UE) 2023/1542 DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 12 luglio 2023 relativo alle batterie e ai rifiuti di batterie, che modifica la direttiva 2008/98/CE e il regolamento (UE) 2019/1020

e abroga la direttiva 2006/66/CE.

10. GARANZIA

Melchioni Spa, con sede in Milano (Italia), via Colletta 37, riconosce garanzia convenzionale sul prodotto per il periodo di due anni dalla data del primo acquisto da parte del consumatore. Tale garanzia lascia impregiudicata la validità della normativa in vigore riguardante i beni di consumo (D.L. 6 Settembre 2005 n. 206 art. 128 e seguenti), dei quali diritti il consumatore rimane titolare. Tale garanzia si applica all'intero territorio dell'Unione Europea.

I componenti o le parti che risulteranno difettosi per accertate cause di fabbricazione saranno riparati o sostituiti gratuitamente per tramite del rivenditore, durante il periodo di garanzia di cui sopra Melchioni Spa si riserva il diritto di effettuare sostituzione integrale dell'apparecchio, qualora la riparabilità risultasse impossibile od eccessivamente onerosa, con altro apparecchio di simili caratteristiche (D.L. 6 Settembre 2005 n. 206 art. 130) nel corso del periodo di garanzia. In questo caso la decorrenza della garanzia rimane quella dell'acquisto originale: la prestazione erogata in garanzia non prolunga il periodo della garanzia stessa. Questo apparecchio non sarà in ogni caso considerato difettoso per materiali o fabbricazione qualora dovesse essere adattato, cambiato o regolato, al fine di conformarsi a norme di sicurezza e/o tecniche nazionali o locali, in vigore in un Paese diverso da quello per il quale è stato originariamente progettato e fabbricato. Questo apparecchio è stato

progettato e costruito per un impiego esclusivamente domestico: qualunque altro utilizzo comporta il decadimento dei benefici della garanzia.

La garanzia non copre:

• parti soggette ad usura o logorio, né quelle parti che necessitano di una sostituzione e/o manutenzione periodica
  • uso professionale del prodotto
• malfunzionamenti o qualsiasi difetto dovuti ad errata installazione, configurazione, aggiornamento di software / BIOS / firmware non eseguita da personale autorizzato Melchioni Spa

- riparazioni o interventi eseguiti da persone non autorizzate da Melchioni Spa

• manipolazioni di componenti dell'assemblaggio o, ove applicabile, del software

- difetti provocati da caduta o trasporto, fulmini, sbalzi di tensione, infiltrazioni di liquidi, apertura dell'apparecchio, intemperie, fuoco, disordini pubblici, aerazione inadeguata o errata alimentazione

• eventuali accessori, ad esempio: scatole, borse, batterie, ecc. usate con questo prodotto

• interventi a domicilio per controlli di comodo o presunti difetti

Il riconoscimento della garanzia da parte di Melchioni Spa è subordinato alla presentazione di un documento fiscale che comprovi l'effettiva data di acquisto. Lo stesso non deve presentare manomissioni o cancellature, in presenza dei quali Melchioni Spa si riserva il diritto di rifiutare l'erogazione del trattamento in garanzia.

La garanzia non sarà riconosciuta qualora la matricola o il modello dell'apparecchio risultassero inesistenti, abrasi o modificati.

La presente garanzia non comprende alcun diritto di risarcimento per danni diretti o indiretti, di qualsiasi natura, verso persone o cose, causati da un'eventuale inefficienza dell'apparecchio. Eventuali estensioni, promesse o prestazioni in merito, assicurate dal rivenditore, saranno a carico di quest'ultimo.
