PVI 640 C - Piano cottura a induzione CANDY - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PVI 640 C CANDY in formato PDF.
| Tipo di prodotto | Piano cottura a induzione da incasso |
| Marca e modello | CANDY PVI 640 C |
| Numero di fuochi | 4 fuochi |
| Potenza totale | 7.4 kW (max) |
| Potenza per fuoco | Fuochi anteriori sinistro e posteriore destro: 2000 W (boost 3000 W per posteriore destro); Fuochi anteriore destro e posteriore sinistro: 1400 W |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Tipo di superficie | Vetroceramica |
| Dimensioni del foro (L x P) | 560 x 490 mm (stima standard) |
| Dimensioni dell'apparecchio (L x P x H) | 590 x 520 x 50 mm (stima) |
| Peso netto | Circa 8,5 kg |
| Funzione Booster | Sì, sul fuoco posteriore destro, potenza 3000 W per massimo 5 minuti. |
| Timer | Sì, programmabile da 1 a 99 minuti |
| Sicurezza bambini | Sì, blocco comandi tramite tasto dedicato |
| Rilevamento pentola | Sì, segnale acustico se diametro < 80 mm o utensile non compatibile |
| Spegnimento automatico | Sì, in base al livello di potenza (1-3: 8h, 4-6: 4h, 7-9: 2h) |
| Indicatore di calore residuo | Sì, indicatore « H » |
| Pannello di controllo | Tattile, con tasti ON/OFF, selezione zona, regolazione +/- , Booster, Timer, Blocco |
| Manutenzione | Pulizia con acqua calda e spugna speciale per vetroceramica; raschietto per residui ostinati |
| Accessori inclusi | Manuale di istruzioni, guarnizione di tenuta, viti di fissaggio |
| Compatibilità pentole | Fondi ferromagnetici (acciaio, ghisa, acciaio inox smaltato); diametro > 12 cm |
| Garanzia | Garanzia del produttore (consultare il rivenditore) |
| Riparabilità | Non smontare da soli; contattare il servizio assistenza Candy |
Domande frequenti - PVI 640 C CANDY
Domande degli utenti su PVI 640 C CANDY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piano cottura a induzione in formato PDF gratuitamente! Trova il tuo manuale PVI 640 C - CANDY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PVI 640 C del marchio CANDY.
MANUALE UTENTE PVI 640 C CANDY
SERVIZIO ASSISTENZA CLIENTI
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del prodotto vi consigliamo di:
— verificare il buon inserimento della spina nella presa di corrente;
— verificare la tabella guasti soprarimportata.
Nel caso non si individui la causa di mal funzionamento:
spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.
Særlig erklæring
desideriamo ringraziarLa per aver scelto il piano cottura a induzione CANDY, un prodotto che sicuramente soddisferà per molti anni le Sue esigenze.
Legga attentamente questo manuale di istruzioni prima dell'uso e lo conservi con cura per poterlo consultare in futuro in caso di necessità.
Introduzione
Il piano cottura a induzione CANDY PVI 640 C è in grado di soddisfare le tante esigenze che richiedono una cottura tramite riscaldamento elettromagnetico, grazie a un sistema di controllo multifunzione e microcomputerizzato che lo rendono la scelta ideale per le famiglie moderne.
Realizzato con materiali speciali, questo elettrodomestico è estremamente facile da usare, resistente e sicuro.

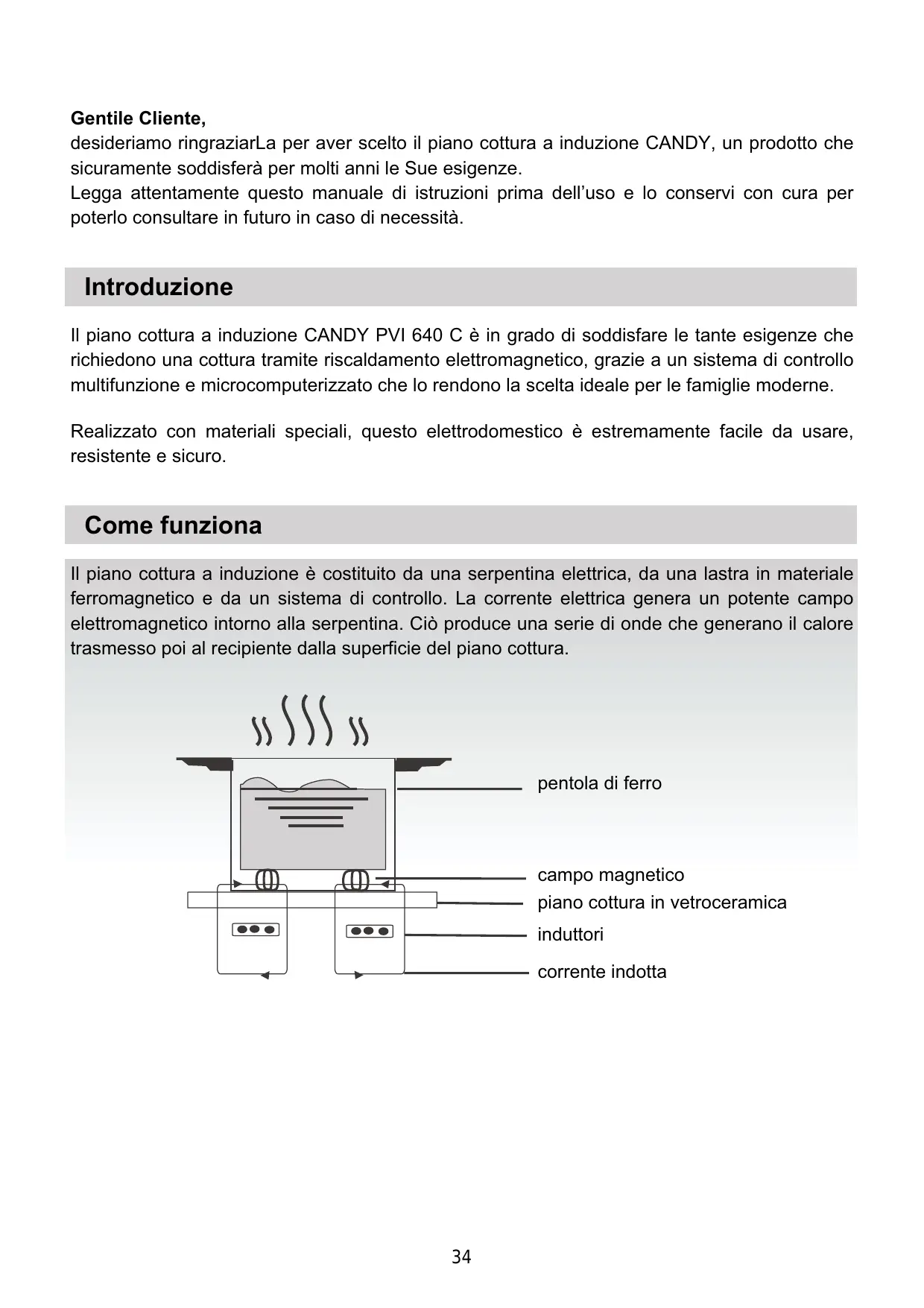

Come funziona
Il piano cottura a induzione è costituito da una serpentina elettrica, da una lastra in materiale ferromagnetico e da un sistema di controllo. La corrente elettrica genera un potente campo elettromagnetico intorno alla serpentina. Ciò produce una serie di onde che generano il calore trasmesso poi al recipiente dalla superficie del piano cottura.
Questo piano cottura è stato progettato per l'uso domestico.
Sempre attenti a migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche in caso di eventuali evoluzioni tecniche.
- Protezione contro il surriscaldamento
Un sensore controlla la temperatura all'interno del piano cottura. Se la temperatura supera il livello di sicurezza, il piano cottura si spegne automaticamente.
Segnalazione di oggetti a contatto del piano cottura
Se sul piano cottura si pone una pentola con un diametro inferiore a 80 mm, piccoli oggetti (come coltelli, forchette, chiavi) o una pentola non magnetica (ad esempio in alluminio), un segnale acustico scatta automaticamente e suona per circa 1 minuto. Se quindi il problema persiste, il piano cottura entra automaticamente in stand-by.
Allarme calore residuo
Quando l'uso del piano cottura è prolungato nel tempo, potrebbe rimanere del calore residuo. La lettera "H" sul display avverte di non toccare il piano.
Protezione tramite auto spegnimento
L'auto spegnimento è un'ulteriore funzione di sicurezza del vostro piano cottura a induzione, che si attiva automaticamente se lo si dimentica acceso. Lo spegnimento automatico del piano cottura dipende dal livello di intensità utilizzato, come mostra la tabella qui di seguito:
| Livello di intensità | La zona di cottura si spegne automaticamente dopo |
| 1-3 | 8 ore |
| 4-6 | 4 ore |
| 7-9 | 2 ore |
Quando, a fine cottura, la pentola viene rimossa, il piano cottura a induzione non scalda più e, dopo il segnale acustico della durata di 1 minuto, si spegne.
Nota bene:
le persone portatrici di pacemaker possono usare questo elettrodomestico solo sotto il controllo del proprio medico.
Installazione

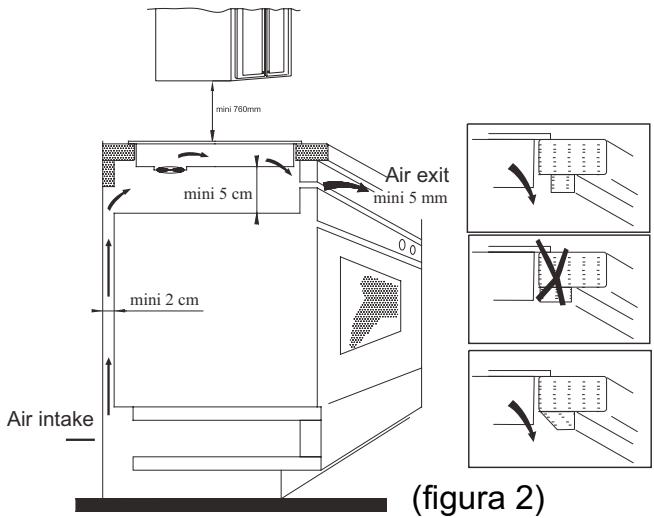

Procedimento di installazione
- Praticare un foro sulla superficie del mobile, rispettando le misure indicate sul disegno; per una corretta installazione deve inoltre essere previsto uno spazio libero intorno al piano pari ad almeno 5 cm. Assicurarsi che lo spessore del supporto in cui deve essere incassato il piano sia di almeno 30 mm e che il materiale di cui è composto lo stesso sia resistente alle alte temperature per evitare che si deformi a causa del calore proveniente dal piano cottura (figura 1).
- Assicurarsi sempre che il piano cottura a induzione sia ben saldo sul piano di appoggio e ben ventilato (figura 2).
Nota: tra il piano cottura ed un eventuale elemento superiore, deve essere previsto uno spazio di almeno 760 mm.

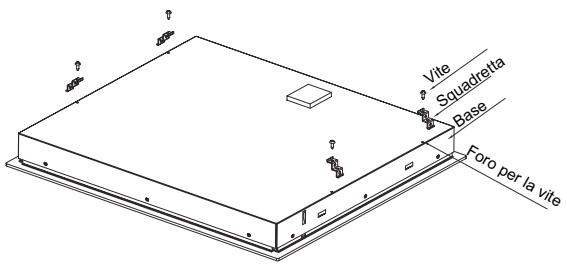

- Dopo avere posizionato il piano cottura, fissarlo con quattro squadrette alla superficie d'appoggio (come indicato dalla figura). Regolare poi ogni singola squadretta in base allo spessore del piano d'appoggio.
(1) Il piano cottura a induzione deve essere installato da personale tecnico qualificato. Non effettuare l'installazione da soli.
(2) Il piano cottura a induzione non deve essere montato su frigoriferi, lavastoviglie o asciugatrici.
(3) Il piano cottura a induzione deve essere installato in modo da poter garantire lo smaltimento ottimale del calore.
(4) La parete e la zona sottostanti il piano cottura a induzione devono essere resistenti al calore.
(5) Onde evitare danni, la sottile pellicola che incolla il piano di cottura al piano di appoggio deve essere resistente al calore.
4. Collegamenti elettrici
L'allacciamento alla rete elettrica deve essere eseguita da personale qualificato e secondo le norme vigenti. Le modalità di connessione del piano sono indicate nella figura 3.
| Voltaggio e frequenza | Connessione elettrica | ||||
| 400V 2-N50/60HZ | Nero | Marrone | Grigio e Blu | Giallo/ verde | |
| 220-240V50/60HZ | Nero e Marrone | Grigio e Blu | Giallo/ verde | ||
| 220-240V2+2-N50/60HZ | Nero | Marrone | Grigio | Blu | Giallo/ verde |
Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.
La Casa Costruttrice declina ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata osservanza di questa norma.
Se l'apparecchio è sprovvisto di spina, applicare sul cavo una spina normalizzata che sia in grado di sopportare il carico indicato in targhetta.
Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l'apparecchio e la rete, un dispositivo omnipolare di interruzione con distanza dei contatti di almeno 3 mm
Se il cavo è danneggiato, deve essere sostituito solo da personale specializzato Il cavo non deve essere piagato o schiacciato.
Descrizione del piano cottura a induzione


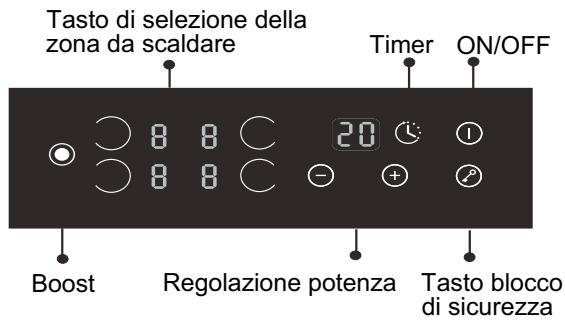

Tasto di selezione della zona da scaldare Timer ON/OFF Boost Regolazione potenza Tasto blocco di sicurezzaIstruzioni per l'uso
Preparazione prima dell'uso:
Subito dopo l'accensione il piano cottura emette un segnale acustico, tutti i led lampeggiano per 1 secondo segnalando che il piano cottura è in stand-by.
Mettere la pentola sopra la zona di cottura prescelta.
Istruzioni di funzionamento
Dopo avere premuto il tasto “ON/OFF”, tutti i led segnalano il simbolo “-”. Selezionare la zona di cottura su cui si trova la pentola; il led del livello di potenza della zona prescelta lampeggerà. Premere quindi i tasti “+” o “-”, il display indica 5 come standard, regolare con i tasti “+” o “-” il livello d'intensità desiderato. Premendo simultaneamente il tasto “+” ed il tasto “-”, le impostazioni precedenti si azzerano e la zona del piano cottura si spegne.
Si veda la tabella a pag. 8 per la potenza specifica di ogni zona di cottura del piano.
Nota: dopo avere premuto il tasto "ON/OFF", il piano cottura a induzione rimane in stand-by se non si effettuano altre operazioni entro due minuti.
Per avere una maggiore rapidità di cottura, premere il tasto “BOOST” dopo aver scelto la zona del piano di cottura, il display indicherà “P”. Questa funzione può raggiungere una potenza di 3000W.
Nota:
-
La durata della funzione BOOST arriva a un massimo di 5 minuti, dopo i quali il piano di cottura torna alla sua impostazione iniziale.
-
La funzione BOOST è disponibile solo per la zona posteriore destra del piano cottura.
- Quando la funzione BOOST è attiva, la quarta zona cottura si limita automaticamente sotto il livello 2.
Annullamento della funzione "BOOST"
Selezionare la zona in cui è in funzione la modalità BOOST e premere il tasto BOOST per cancellare questa impostazione. Il livello si ripristina sulla potenza precedentemente impostata.
Se si preme il tasto “-” durante la funzione BOOST si imposta il livello di potenza “9”.
Funzione TIMER
Premendo il tasto TIMER, il led lampeggia sul display ed è quindi possibile impostare il tempo. Con i tasti “+” o “-” si può regolare il tempo da 1 a 99 minuti. Premendo il tasto “+” l'impostazione aumenta di 1 minuto alla volta; premendo il tasto “-” l'impostazione diminuisce di 1 minuto alla volta. Se si superano i 99 minuti, il timer torna automaticamente su 0. Premendo simultaneamente i tasti “+” e “-” il display ritorna a 0.
Conferma funzione TIMER
- Selezionare la potenza della zona di cottura prescelta, premere il tasto “timer” e impostare il tempo.
- Dopo che il timer avrà lampeggiato per circa 5 secondi, il tempo impostato è automaticamente confermato.
- Dopo avere impostato il tempo, premere "TIMER" per verificare l'impostazione desiderata.
Annullare funzione TIMER
Tenere premuto il tasto “timer” per 5 secondi per cancellare la funzione impostata in precedenza. Il display indicherà 0.
Funzione di sicurezza
Per garantire la sicurezza dei bambini il piano cottura a induzione è dotato di un dispositivo di blocco.
Per bloccare tenere premuto il tasto di blocco (Interlock): il piano di cottura viene bloccato, il display del timer indica il simbolo “LO” e tutte le altre funzioni sono disabilitate.
Sblocco
Tenere premuto il tasto di blocco (Interlock) per 2 secondi.
Potenza massima di ogni zona di cottura
| Zona di cottura | Massima potenza (W) | |
| Normale | Boost | |
| 1 | 2000 | ---- |
| 2 | 1400 | ---- |
| 3 | 2000 | 3000 |
| 4 | 1400 | ---- |
Le potenze indicate possono variare a seconda del materiale di cui è fatta la pentola e delle sue dimensioni.
Selezione di recipienti da cucina per la cottura
padella in ferro per fritti
pentola in acciaio inox
tegame in ferro
padella in ferro
bollitore in acciaio inossodabile smaltato
pentola smaltata
piatto in ferro
-
Ci sono molteplici strumenti adatti per la cottura su piano a induzione. Questo piano di cottura è in grado di identificarli e di testarli applicando uno dei seguenti metodi:
posizionare la pentola su una zona di cottura. Se sull'indicatore di questa zona di cottura appare un livello di potenza, la pentola è adatta; se appare invece il simbolo "U", la pentola non è adatta alla cottura a induzione. -
Applicare una calamita sulla pentola: se la calamita viene attratta dalla pentola, quest'ultima è adatta alla cottura a induzione.
NB: il fondo del recipiente deve contenere materiali che permettano la conduzione magnetica.
La pentola deve avere un fondo piatto con un diametro superiore a 12 cm.
Sicurezza e manutenzione
Utilizzare un interruttore di alimentazione di sicurezza dedicato.
Solo per uso interno.
Non lavare mai direttamente con acqua il piano cottura a induzione.
Non usare mai la pentola vuota (senza all'interno il cibo da cuocere), perché si può danneggiare ed è comunque pericoloso.
Non scaldare i cibi confezionati in scatola senza prima aprire la confezione per evitare che quest'ultima scoppi a causa della dilatazione dovuta al calore.
Dopo un uso prolungato la zona di cottura rimane molto calda. Per evitare ustioni, non toccare la superficie del piano di cottura.
Controllare periodicamente che, sotto il piano cottura, la circolazione dell'aria non sia ostruita (ad es. da vetro, carta, ecc.).
Non lasciare oggetti metallici come coltelli, forchette, cucchiai e coperchi sul piano di cottura per evitare che si scaldino a loro volta.
Non usare mai il piano cottura a induzione in vicinanza di stufe a gas o a kerosene.
Non riporre detersivi, detergenti o materiali infiammabili sotto il piano cottura a induzione.
Se la superficie del piano cottura si rompe, spegnere tutto per evitare scosse elettriche.
Non usare pentole con il fondo ruvido per evitare di danneggiare la superficie in vetroceramica del piano cottura.
Pulire regolarmente il piano cottura per evitare che lo sporco si accumuli e precluda il buon funzionamento dell'elettrodomestico.
Tenere l'elettrodomestico lontano dalla portata dei bambini o consentirne l'uso solo con la supervisione di un adulto.
Se il cavo di alimentazione è danneggiato deve essere sostituito da personale tecnico specializzato.
ATTENZIONE: non smaltire questo prodotto tra i rifiuti domestici. Deve essere eliminato separatamente.
Questo elettrodomestico è prodotto secondo la direttiva europea 2002/96/CE sullo smaltimento delle attrezzature elettriche ed elettroniche.
Rispettando le direttive imposte sullo smaltimento di questo dispositivo, si aiuta a prevenire eventuali danni all'ambiente e alla salute provocati da un errato smaltimento.
Questo simbolo indica che il prodotto non può essere smaltito come i normali rifiuti domestici, ma attraverso i centri di riciclo di materiale elettrico ed elettronico.
Per ulteriori informazioni sul trattamento, lo smaltimento ed il riciclo di questo prodotto, contattare il servizio smaltimento rifiuti locale oppure rivolgersi al negozio in cui l'articolo è stato acquistato.
Pulizia e manutenzione
La superficie del piano cottura può essere pulita come segue:
| Tipo di sporco | Come pulire | Materiale per la pulizia |
| poco sporco | con acqua calda; poi asciugare | spugna |
| molto sporco | con acqua calda ed asciugare con una spugna abrasiva specifica per vetroceramica | spugna speciale per vetroceramica |
| incrostazioni | versare aceto bianco sull'incrostazione e pulire con un panno morbido, oppure usare un detergente apposito | foglio adesivo specifico per vetroceramica |
| Zucchero, plastica o alluminio fuso | Per rimuovere i residui usare un raschietto adatto per vetroceramica (per proteggere il vetro, è meglio usare un prodotto a base di silicone) | foglio adesivo specifico per vetroceramica |
Nota: scollegare l'elettrodomestico prima di pulirlo.
Segnalazione guasto e controllo
Se si verifica un'anomalia, il piano cottura a induzione inserisce automaticamente una funzione di protezione e sul display appaiono i seguenti codici:
| Problema | Possibili cause | soluzione |
| F0/F1/F2 | guasto alla ventola | contattare il fornitore |
| F3-F8 | guasto al sensore della temperatura | contattare il fornitore |
| E1/E2 | tensione elettrica anomala | controllare che ci sia alimentazione elettrica. Dopo questa verifica accendere nuovamente l’apparecchio |
| E3/E4 | temperatura anomala | controllare la pentola |
| E5/E6 | irradiazione del calore insufficiente | riaccendere l’apparecchio dopo che si è raffreddato |
Questa è una lista dei guasti più comuni.
Non smontare il piano cottura a induzione da soli per evitare pericoli e provocare danni maggiori.
SERVIZIO ASSISTENZA CLIENTI
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del prodotto vi consigliamo di:
— verificare il buon inserimento della spina nella presa di corrente;
— verificare la tabella guasti soprarportata.
Nel caso non si individui la causa di mal funzionamento:
spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.
CERTIFICATO DI GARANZIA: cosa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, fino a 24 mesi decorrenti dalla data di consegna del bene.
Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
Il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che sono totalmente gratuiti.
ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 0392086811.
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo apparecchio presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA
Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.
MATRICOLA DEL PRODOTTO. Dove si trova?
È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.
In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.
Dichiarazione speciale
Tutti i contenuti di questo manuale sono stati attentamente controllati. Tuttavia, il produttore non si assume responsabilità per errori od omissioni nella stampa. Inoltre, in un'eventuale revisione del manuale di istruzioni, potranno essere inserite modifiche tecniche senza preavviso. L'immagine del prodotto si riferisce a quello attuale.
Estimado Cliente,
SERVIZIO ASSISTENZA CLIENTI
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del prodotto vi consigliamo di:
— verificare il buon inserimento della spina nella presa di corrente;
— verificare la tabella guasti soprarportata.
Nel caso non si individui la causa di mal funzionamento:
spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza
Tecnica.
