Tuotetyyppi	Upotettava induktioliesi
Merkki ja malli	CANDY PVI 640 C
Keittoalueiden lukumäärä	4 keittoaluetta
Kokonaisteho	7,4 kW (max)
Teho per keittoalue	Vasen etu- ja oikea takaosa: 2000 W (boost 3000 W oikea taka); Oikea etu- ja vasen takaosa: 1400 W
Sähköliitäntä	220-240 V ~ 50/60 Hz
Pinnan tyyppi	Lasikeraaminen
Asennusaukon mitat (L x S)	560 x 490 mm (vakioarvio)
Laitteen mitat (L x S x K)	590 x 520 x 50 mm (arvio)
Nettopaino	Noin 8,5 kg
Booster-toiminto	Kyllä, oikealla takaosalla, teho 3000 W enintään 5 minuuttia.
Ajastin	Kyllä, ohjelmoitavissa 1–99 minuutiksi
Lapsilukko	Kyllä, ohjauslukitus erillisellä painikkeella
Kattilan tunnistus	Kyllä, äänimerkki jos halkaisija < 80 mm tai väline ei sovellu
Automaattinen sammutus	Kyllä, tehotason mukaan (1-3: 8h, 4-6: 4h, 7-9: 2h)
Jäännöslämmön merkkivalo	Kyllä, « H »-merkki
Ohjauspaneeli	Kosketusohjaus, painikkeet: ON/OFF, alueen valinta, +/- säädin, Booster, Ajastin, Lukitus
Huolto	Puhdistus kuumalla vedellä ja lasikeraamisella erikoissienellä; kaavin tarttuneille jäämille
Mukana tulevat lisävarusteet	Käyttöohje, tiivistysnauha, kiinnitysruuvit
Keittoastioiden yhteensopivuus	Ferromagneettiset pohjat (teräs, valurauta, emaloitu ruostumaton teräs); halkaisija > 12 cm
Takuu	Valmistajan takuu (kysy jälleenmyyjältä)
Korjattavuus	Älä pura itse; ota yhteyttä Candyn huoltopalveluun

Usein kysytyt kysymykset - PVI 640 C CANDY

Mitä kattiloita käyttää Candy PVI 640 C -induktiolieden kanssa?

Käytä ferromagneettisella pohjalla varustettuja välineitä (teräs, valurauta, emaloitu ruostumaton teräs). Tarkista magneetilla: jos se tarttuu, se toimii. Halkaisijan on oltava yli 12 cm.

Miten Booster-toiminto aktivoidaan?

Valitse oikea taka-alue ja paina BOOST-painiketta. Näytöllä näkyy P. Teho nousee 3000 W:iin enintään 5 minuutiksi.

Miten lasikeraaminen puhdistetaan?

Irrota laite verkkovirrasta. Puhdista sienellä ja lämpimällä vedellä. Hankalia tahroja varten käytä lasikeraamiselle tarkoitettua puhdistusainetta ja kaavinta. Poista sulanut sokeri varovasti kuumana.

Mitä tehdä virhekoodin E1/E2 ilmetessä?

Nämä koodit osoittavat poikkeavaa sähköjännitettä. Tarkista, että laite on kytketty oikein. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miten ohjaus lukitaan lapsilukon avulla?

Pidä lukituspainiketta (lukko) painettuna. Näytöllä näkyy LO. Lukituksen avaamiseksi pidä samaa painiketta painettuna 2 sekunnin ajan.

Liesi ei tunnista kattilaani, miksi?

Tarkista, että kattilan pohja on induktiolle sopiva (halkaisija > 80 mm) ja että se on keskellä aluetta. Jos U-symboli tulee näkyviin, väline ei sovellu.

Miten ajastinta käytetään?

Paina AJASTIN-painiketta, säädä aika 1–99 minuuttiin + tai - -painikkeilla. Vahvista odottamalla 5 sekuntia. Peruuta pitämällä AJASTIN-painiketta 5 sekuntia.

« H »-merkkivalot palavat, onko se normaalia?

Kyllä, se on jäännöslämmön merkki. Se ilmoittaa, että alue on vielä kuuma. Älä kosketa niin kauan kuin merkkivalo palaa.

Mikä on lieden kokonaisteho?

Suurin kokonaisteho on noin 7,4 kW (2000+1400+2000+1400). Booster-tilassa yhdellä keittoalueella teho voi olla 3000 W, mutta muilla alueilla on automaattinen rajoitus.

Voinko asentaa lieden uunin tai astianpesukoneen päälle?

Ei. Lied ei saa asentaa jääkaapin, astianpesukoneen tai pesukoneen päälle. Lieden alla olevan tilan on oltava hyvin tuuletettu.

KÄYTTÖOHJE PVI 640 C CANDY

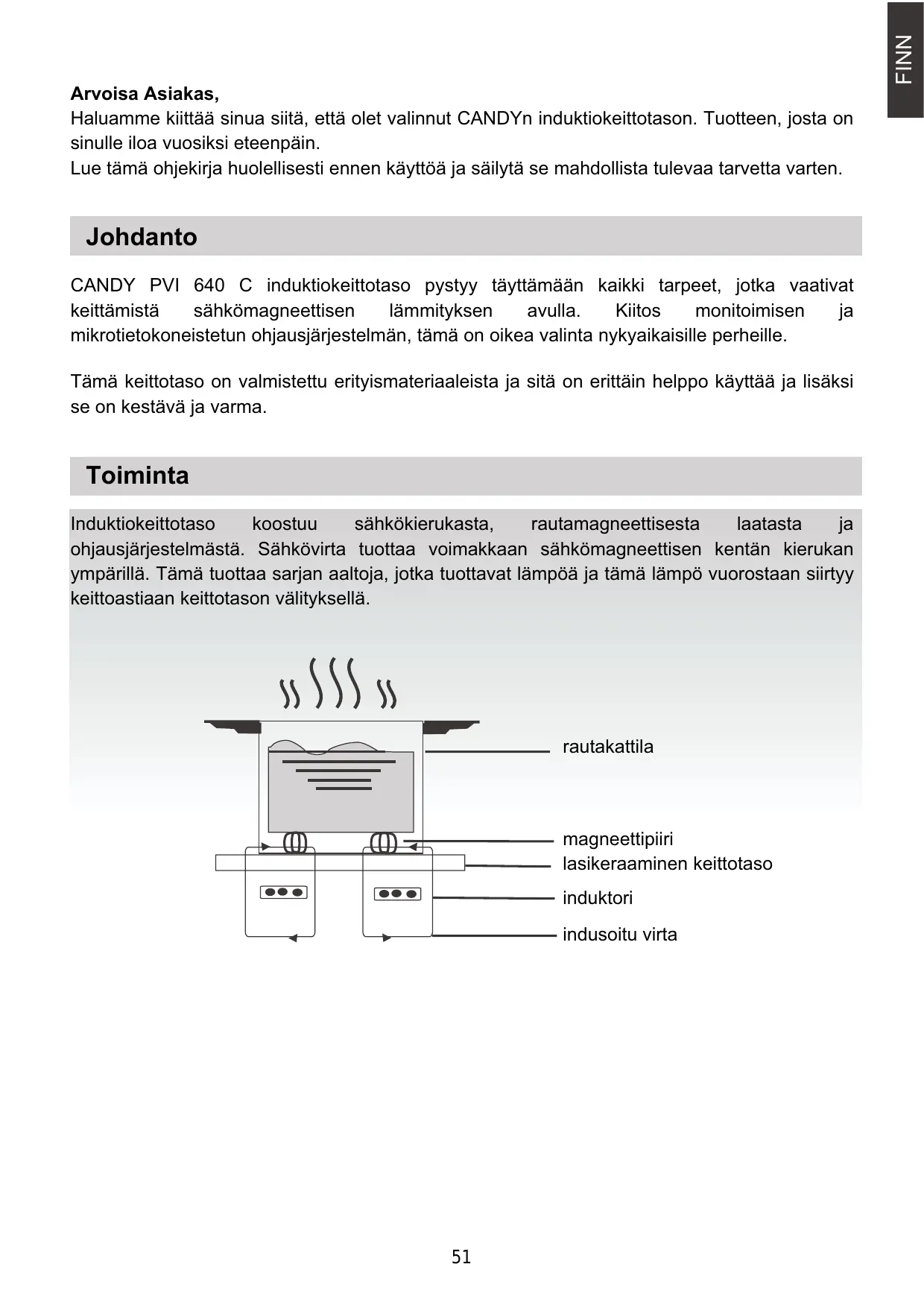

Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin.

Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten.

Johdanto

CANDY PVI 640 C induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille.

Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma.

Toiminta

Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ja ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä.

rautakattila magneettipiiri lasikeraaminen keittotaso induktori indusoitu virta

Turvallisuus

Olemme suunnitelleet tämän keittotason kotitalouskäyttöön.

Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia.

Ylikuumenemissuoja

Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammuu automaattisesti.

Ilmoitus keittolevyllä olevista esineistä

Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan.

Jälkilämmön hälytys

Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain "H" varoittaa koskemasta keittotasoon.

Suoja automaattisammutuksella

Automaattisammutus on yksi induktiokeittotason suojatoimista.

Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta:

Tehotaso	Aika, jonka jälkeen keittoalue sammuu automaattisesti
1-3	8 tuntia
4-6	4 tuntia
7-9	2 tuntia

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammu.

Huomio

Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus

Asennuksen suoritus

1. Tee reikä huonekalun pintaan kuvassa annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1).

1. Varmista aina, että induktiokeittotaso on lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

1. Asetettuasi keittotason, kiinnitä se tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan.

Ruuvit Neliö Alusta Reikä ruuveja varten

Varotoimenpiteet

(1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse.
(2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle.
(3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö.
(4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä.
(5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi.

4. Sähkökytkennät

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3:

Jännite ja taajuus	Sähkökytkentä
400V 2-N50/60HZ	Musta	Ruskea	Harmaa ja sininen		Keltainen/Vihreä
220-240V50/60HZ	Musta ja ruskea		Harmaa ja sininen		Keltainen/Vihreä
220-240V2+2-N50/60HZ	Musta	Ruskea	Harmaa	Sininen	Keltainen/Vihreä

Varmista, että sähkölaitteisto on varustettu tehokkaalla maattokytkennällä säädösten ja määräysten mukaan. Maadoitus on pakollista.

Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä.

Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen.

Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm.

Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta.

Kaapeli ei saa taittaa tai litistää.

Induktiokeittotason kuvaus

Ilman sisääntulo Ilman ulostulo Induction Induction boosters Induction Induction CANDY Ohjauspaneeli Lasikeraaminen taso

Ohjauspaneelin kaavio

Lämmitettävän alueen valintapainike Ajastin ON/OFF Boost Tehon säätö Turvalukituksen painike

Käyttöohjeet

Valmistelut ennen käyttöä:

Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle

Toimintaohjeet

Painikkeen "ON/OFF" painamisen jälkeen kaikki valodiodit näyttävät merkkiä "-". Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai "-"", näytössä näkyy standardiasetuksena 5. Säädä painikkeilla "+" tai "-" haluttu tehotaso.

Painamalla yhtä aikaa painikkeita "+" ja "-", aikaisemmat asetukset nollataan ja keittotason alue sammuu.

Katso taulukosta sivulla 8 keittotason eri alueiden tehot.

Huomio: painettuasi painiketta "ON/OFF", induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä kahteen minuuttiin.

- C +

BOOST-toiminto (pikalämmitys)

Keittämisen nopeuttamiseksi, paina painiketta "BOOST" valittuasi keittoalueen. Näytössä näkyy "P". Tämä toiminto voi saavuttaa 3000W:n tehon.

Huomio:

1. BOOST-toiminto kestää korkeintaan 5 minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin.

2. BOOST-toiminto on saatavissa ainoastaan keittotason oikealle taka-alueelle.

3. Kun BOOST-toiminto on päällä, neljäs keittoalue automaattisesti pysyy alle tason 2.

"BOOST"-toiminnon peruutus

Valitse alue, jossa BOOST-toiminto on toiminnassa ja paina painiketta BOOST peruuttaaksesi tämän asetuksen. Taso palautuu aikaisemmin valittuun tehoon.

Jos painetaan painiketta "-" BOOST-toiminnon aikana, palautuu tehotaso 9.

AJASTIN-toiminto (TIMER)

Painamalla TIMER-painiketta, valodiodi vilkkuu näytössä ja ajan säätäminen on mahdollista. Painikkeilla "+" tai "-" voidaan aika säätää välillä 1 – 99 minuuttia. Painamalla painiketta "+" asetus kasvaa 1 minuutin kerrallaan; painamalla painiketta "-" asetus pienenee 1 minuutin kerrallaan. Kun asetettava aika ylittää 99 minuuttia, ajastin menee nollaan automaattisesti. Painamalla yhtä aikaa painikkeita "+" ja "-" näyttö palaa 0:aan.

Vahvista ajastintoiminto (TIMER)

1. Valitse etukäteen valitun keittoalueen teho, paina painiketta "timer" ja aseta aika.
2. Kun ajastin on vilkkunut noin 5 sekuntia, asetettu aika vahvistetaan automaattisesti.
3. Ajan asetuksen jälkeen, paina "TIMER" varmistaaksesi halutun asetuksen.

Ajastintoiminnon peruutus (TIMER)

Paina painiketta "timer" 5 sekuntia peruuttaaksesi edellä asetetun toiminnon. Näytössä näkyy 0.

Turvatoiminto

lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella.

Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli "LO" ja kaikki muut toiminnot ovat poissa päältä.

Lukituksen avaaminen

Pidä lukituslaitteen (Interlock) painiketta painettuna 2 sekunnin ajan.

Keittoalueiden maksimiteho

Keittoalue	Maksimi Teho (VV)
	Normaali	Boost
1	2000	----
2	1400	----
3	2000	3000
4	1400	----

Annetut tehot voivat vaihdella kattilan valmistusmateriaalin ja mittojen mukaan.

Kattiloiden valinta

valurautapaistinpannu paistettuja ruokia varten

teräskattila

valurautakasari

valurautapannu

emaloitu teräskeitin

emalikattila

valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla. Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista:
   Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli "U", kattila ei sovi induktiokeittotasolle.

2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva käytettäväksi induktiokeittotasolla.

HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion.

Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 12 cm.

Turvallisuus ja huolto

Käytä syöttöä varten olevaa turvakytkintä.

Ainoastaan sisäkäyttöön.

Älä ikinä pese suoraan vedellä induktiokeittotasoa.

Älä ikinä käytä tyhjää kattilaa (ilman, että kattilassa on valmistettavaa ruokaa), koska kattila saattaa vahingoittua ja tämä on muutenkin vaarallista.

Älä lämmitä pakkauksissa olevia ruokia ilman, että avaat ne ensin. Näin vältät, etteivät pakkaukset räjähdä lämpölaajenemisesta johtuen.

Pitkän käytön jälkeen keittoalue pysyy hyvin lämpimänä. Palovammojen välttämiseksi, älä koske keittotason pintaa.

Tarkista säännöllisesti, että keittotason alla ilma pääsee kiertämään vapaasti (ettei tukkeena ole esim. lasia, paperia ym.).

Älä jätä keittotasolle metalliesineitä kuten veitsiä, haarukoita, lusikoita tai kattilan kansia, koska ne saattavat kuumentua.

Älä ikinä käytä sähköistä keittotasoa kaasukeittimien tai kerosiinilämmittimien lähellä.

Älä säilytä induktiokeittotason alla puhdistusaineita, pesuaineita tai syttyviä materiaaleja.

Jos keittotason pinta hajoaa, sammuta kaikki välttääksesi saamasta sähköiskua.

Älä käytä karkeapohjaisia kattiloita, koska ne saattavat vahingoittaa keittotason lasikeraamista pintaa.

Puhdista keittotaso säännöllisesti välttääksesi lian kasaantumista ja että laitteen hyvä toiminta heikkenisi.

Pidä laite lasten ulottumattomissa tai anna lasten käyttää ainoastaan aikuisen valvonnassa.

Jos syöttöjohto on vahingoittunut, tehtävään koulutettu tekninen henkilökunta saa vaihtaa sen.

HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen.

Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2002/96/EC mukaan.

Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla.

Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö ja elektronisten laitteiden kierrätyskeskukseen.

Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.

Puhdistus ja huolto

Keittotason pinta on puhdistettava seuraavalla tavalla:

Likatyyppi	Miten puhdistetaan	Puhdistukseen käytettävä väline
vähän likainen	kuumalla vedellä, kuivaa sen jälkeen	sieni
erittäin likainen	kuumalla vedellä ja kuivaa sitten lasikeramiikalle tarkoitetulla hankaussienellä.	lasikeramiikalle tarkoitettu erikoissieni
pinttynyt lika	Kaada vaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta.	lasikeramiikalle tarkoitettu tarrapaperi
sulanut sokeri, muovi tai alumiini	poistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta).	lasikeramiikalle tarkoitettu tarrapaperi

Huomio: kytke kodinkone irti ennen puhdistamista.

Vikailmoitus ja tarkistus

Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit:

Ongelma	Mahdolliset syyt	ratkaisu
F0/F1/F2	vika tuulettimessa	ota yhteyttä myyjään
F3-F8	lämpötila-anturissa vika	ota yhteyttä myyjään
E1/E2	normaalista poikkeava sähköjännite	tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle.
E3/E4	normaalista poikkeava lämpötila	tarkista kattila
E5/E6	riittämätön lämmön säteily	sytytä laite uudestaan sen jälkeen kun se on jäähtynyt

Tämä on luettelo yleisimmistä vioista.

Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa.

ASIAKASPALVELU

Ennen tekniseen tukeen soittamista

Jos laite ei toimi suosittelemme:

— tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan;
— tarkistamaan yllä annetun taulukon yleisimmistä vioista.

Jos vian syytä ei löydy:

sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus

Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista.

Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.
