MANUALE UTENTE SS-10545 Sogo

Prima di usare questo forno, si prega di leggere completamente questo manuale di istruzioni.

Conservarlo per riferimenti futuri.

Una copia di questo manuale di istruzioni in varie lingue è disponibile sul nostro sito web: www.sogo.es.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER L>UTENTE:

Quando si usano apparecchi elettrici, le precauzioni di base dovrebbero sempre essere seguite, tra cui le seguenti:

1. Questo apparecchio pot essere usato per bambini de 8 anni e più e per personi con attitudini mentale, sensoriale oppure fisiche redotte o che mancano esperienza e conoscimento, sempre che hanno rebuto prescizioni oppure supervisione con riferenza al uso dell'apparecchio de forma sicura e dei pericoli possibili.
2. I bambini non devono mai giocare con l'apparecchio.
3. Pulizia e manutenzione utente non devono essere effettuate da parte dei bambini a meno che siano di età superiore a 8 anni e controllati.
4. Mantenere I'apparecchio e il cavo del cavo fuori dalla portata dei bambini sotto 8 anni.
5. ATTENZIONE: Al fine di garantire la sicurezza dei vostri bambini, si prega di tenere tutto il pacchetto (sacchetti di plastica, scatole, polistirolo, ecc) fuori dalla loro portata.
6. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o persona qualificata al fine di evitare rischi.

7. Mai tirare il cavo quando si scollega, staccare la spina invece.

8. Non utilizzare l'apparecchio con un cavo o la spina danneggiati, o se non funziona correttamente.

9. Non maneggiare l'apparecchio con le mani bagnate.
10. Assicurarsi che l'apparecchio è stato scollegato prima di pulizia.
11. Questo apparecchio deve essere installato secondo le norme nazionali per gli impianti elettrici.
12. Questo apparecchio è solo per uso domestico.
13. Quando si utilizza questo simbolo significa «ATTENZIONE: Superfici calde! «Le superfici sono passibili a fare caldo durante I»uso”
14. Non utilizzare il dispositivo collegato ad un timer esterno o un sistema di controllo a distanza separato.
15. La parte posteriore dell'apparecchio dovrebbe essere contro il muro.
16. Il forno emana calore. Non si dovrebbe quindi posizionarlo vicino a materiali combustibili, come tende o in legno.
17. Lo spazio sopra il forno deve essere di almeno 50 cm e almeno 20 cm di lato.
18. Mettere I'apparecchio verso il basso su una stuoia termoresistente.
19. Assicurarsi che il timer è in posizione «0» quando non si utilizza l>unità.
20. Assicurarsi che il cavo di alimentazione non venga a contatto con le sezioni calde del dispositivo.
21. Non toccare le parti calde del dispositivo. Usare un panno di forno o guanti se necessario.
22. Non toccare le superfici calde. Usare sempre le maniglie o manopole.
23. È necessaria un»attenta supervisione quando un

qualsiasi apparecchio viene utilizzato in presenza di bambini.

1. Per la protezione contro le scosse elettriche, non immergere il cavo, la spina o qualsiasi parte del forno in acqua o altri liquidi.

2. Non lasciare il cavo penda dal tavolo o del banco, o contatto con superfici calde.

3. Non utilizzare apparecchi con cavo o spina danneggiati o dopo il cattivo funzionamento o danni è stato in alcun modo. Rientro apparecchio al centro di assistenza autorizzato più vicino per un controllo, riparazione o regolazione.

4. L>uso di accessori non consigliati dal produttore dell'apparecchio può causare pericoli o lesioni.

5. Non posizionare sopra o vicino un gas caldo, o un bruciatore elettrico, o in un forno caldo.

6. Staccare la spina dalla presa di corrente quando non è in uso e prima della pulizia. Lasciarla raffreddare prima di metterlo o togliere parti, e prima della pulizia.

7. Per spegnerla, il controllo del tempo a 0, poi togliere il tappo. Tenere sempre la spina e non tirare mai il cavo.

8. Estrema cautela deve essere usata quando si spostano di una ghiotta contenente olio caldo o altri liquidi caldi.

9. Non coprire nessuna parte del forno con fogli di metallo. Ciò può causare il forno a surriscaldarsi.

10. Usare la massima cautela quando si estrae la vaschetta, i cestelli o lo smaltimento di grasso caldo o altri liquidi caldi.

11. Non pulire l'interno del forno con pagliette di metallo, pezzi possono rompere il pad e toccare le parti elettriche, creando un rischio di scosse elettriche.

12. Li alimenti di grandi dimensioni o utensili metallici non devono essere inseriti in un forno elettrico in quanto potrebbero creare un incendio o rischio di scosse elettriche.

13. Un fuoco può verificare se il forno è coperto o toccando materiali infiammabili, comprese le tende, tendaggi, pareti e simili, quando è in funzione. Non memorizzare qualsiasi elemento in alto dell'apparecchio quando è in funzione.
14. Precauzioni estreme deve essere esercitata quando si utilizza la cottura o contenitori di cuocere costruiti con qualcosa di diverso metallo o vetro da forno.
15. Assicurarsi che nulla tocchi gli elementi superiore o inferiore del forno.
16. Non posizionare uno dei seguenti materiali nel forno: cartone, plastica, carta, o qualcosa di simile.
17. Non riporre materiali diversi gli accessori raccomandati dal produttore in questo forno quando non è in uso.
18. Indossare sempre guanti da forno, protettivi isolati durante l>inserimento o la rimozione di elementi dal forno caldo.
19. Questo apparecchio è dotato di uno sportello in vetro temperato di sicurezza. Il vetro è più forte di vetro ordinario e più resistente alla rottura. Il vetro temperato può ancora rompere intorno ai bordi. Evitare di graffiare la superficie della porta o intaccare i bordi.
20. Questo apparecchio è spento quando il pulsante di controllo del timer è in posizione «0».
21. Non utilizzare all>esterno, solo per uso interno.
22. Non usare apparecchio per altro che la sua destinazione d>uso.

INSTALLAZIONE DEL VOSTRO APPARECCHIO:

Prima di utilizzare l'apparecchio

Rimuovere l'imballaggio esterno e interno.

Controllare per essere sicuri di avere tutti i seguenti componenti:

1 vassoio smaltato per cuocere/griglia/gocciolamento
1 Rastrelliera de filo di Chrome del forno
1 Maniglia del vassoio di gocciolamento
1 Maniglia Girarrosto
2 Forcelle di carne girarrosto
1 Girarrosto
1 Manuale di istruzioni e certificato di garanzia

Selezionare una posizione per l'apparecchio

L'ubicazione dovrebbe essere in un'area aperta su un contatore piatto alla portata di una presa di corrente.

1. Quando posizionare l'apparecchio dovrebbe essere impostato su una superficie piana e stabile.
2. Non bloccare le prese d'aria. Se sono bloccate durante l'operazione, il forno può surriscaldarsi e causare il fallimento dell'apparecchio.
3. Scegliere una posizione lontana da aria, vapore o spruzzi di liquidi caldi.
4. La luce solare diretta può danneggiare gli elementi di calore e può aumentare il consumo elettrico. Qualsiasi domanda relativa alla potenza devono essere indirizzate verso un elettricista certificato.
5. Non conservare niente sulla parte superiore dell'unità.
6. Mantenere l'apparecchio di almeno 20 cm di distanza dalla parete posteriore per garantire una corretta ventilazione. Mantenere una distanza di 50 cm sul lato superiore e 20 cm sui due lati.

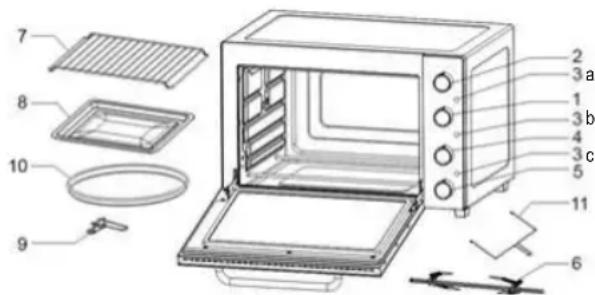

SCHEMA DI PARTI E NOMI:

1. Interruttore di selezione di funzione 1
2. Controllo della temperatura
3. a. Indicatore di alimentazione b. Indicatore di potenza di convezione c. Indicatore di alimentazione del girarrosto
4. Interruttore di selezione di funzione 2
5. Temporizzatore
6. Asta del girarrosto
7. Griglia cromata
8. Vassoio smaltato per cuocere
9. Maniglia cromata del vassoio
10. Piatto per pizza
11. Maniglia girarrosto

Quattro manopole di funzionamento.

1. Controllo della temperatura: da 90°C a 230°C
2. Controllo del timer: da 0 a 60 minuti
3. Selettore di funzione e temperatura 2 (per 4 pz di elementi riscaldanti in acciaio inossidabile all'interno):

Applicabile per le funzioni forno, griglia e tostatura.

OFF (Spento)
☐ Attivare gli elementi riscaldante superiori (per arrostire)
Attivare gli elementi riscaldanti inferiori (per cuocere)
e Attivare sia gli elementi riscaldanti superiori e inferiori (per tostare)
4. Selettore di funzione 1: Applicabile per funzioni di convezione, girarrosto e combinazione convezione + girarrosto
OFF (Spento)
Attivare il ventilatore (per la funzione di convezione)
Attivare il girarrosto (per funzione girarrosto)
Attivare il ventilatore e il girarrosto (per funzioni combinati convezione e girarrosto)
5. Lampada interiore: Questo forno ha una lampada all'interno che si accende quando il forno è acceso con il timer impostato in posizione ON e andrà in OFF quando il timer si spegne.

PARAMETRI TECNICI:

Modello: SS-10545 / SS-10550

Voltaggio / Frequenza: 220-240V\~ 50/60 Hz

Consumo di energia: 1800W / 2000W

Capacità di cavità: 48 L / 58 L

Dimensioni esterne: 572x438x367mm(LxWxH) / 601x465x386mm(LxWxH)

Dimensione Interna:425x360x305mm(LxWxH) / 455x380x321mm(LxWxH)

Peso netto: 10,4 kg / 11,8 kg

Nota: Le illustrazioni possono differire dal prodotto reale.

Leggi tutte le sezioni di questo libretto e seguire attentamente tutte le istruzioni.

PRIMADI UTILIZZARE IL NUOVO FORNO ELETTRICO:

Prima di utilizzare il forno tostapane per la prima volta, assicurarsi di:

1. Leggere tutte le istruzioni contenute in questo manuale.
2. Assicurarsi che il forno è scollegato e il timer è in posizione "OFF".
3. Lavare tutti gli accessori in acqua calda e sapone o in lavastoviglie.
4. Asciugare accuratamente tutti gli accessori (griglia e vassoio di cuocere, maniglia del vassoio, girarrosto e viti) e ri-assemblare nell forno (come per l'uso del caso), collegare il forno alla presa e si è pronti per utilizzare il nuovo forno tostapane.
5. Dopo ri-montare il forno, si consiglia di eseguire alla temperatura più alta (230°C) sulla funzione tostare per circa di 15 minuti per eliminare eventuali residui di imballaggio che possono rimanere dopo la spedizione. Questo farà anche eliminare ogni traccia di odore inizialmente presenti.

Nota: Il funzionamento iniziale di avvio può causare un odore minimo e fumo (circa 15 minuti). Questo è normale e innocuo. Ciò è dovuto alla combustione della sostanza protettiva applicata agli elementi riscaldanti in fabbrica.

AVVERTENZA: PER EVITARE RISCHIO DI LESIONI O USTIONI, NON TOCCARE LE SUPERFICI CALDE QUANDO IL FORNO È IN USO. UTILIZZARE SEMPRE GUANTI DA FORNO.

OPERATIVA DEL FORNO:

1. Inserire la griglia sulla guida di supporto dell'unità.
2. Posizionare il cibo sulla griglia o nel vassoio di cuocere in forno.
3. Spennellare il cibo con salse o olio, come desiderato.
4. Posizionare il prodotto alimentare sul vassoio di cibo al di sopra della griglia in e poi chiudere la porta a vetri. Si consiglia di avvolgere il cibo vassoio con carta stagnola sotto il prodotto alimentare per consentire una facile pulizia.
5. Selettore Funzione 2 (4): Scegliere le opzioni di riscaldamento superiore (arrostire), inferiori (cuocere) o entrambi insieme (tostatura) a seconda di quale è adatto per i vostri alimenti più a scongelare, riscaldare, cuocere, cuocere alla griglia o tostare.
6. Selettore di temperatura (2): Scegliere la temperatura desiderata da 90°C a 230°C per la tostatura.
7. Timer (5): Poi girare la manopola del timer alla temperatura desiderata. Si prega di notare che le resistenze saranno attivati solo dopo che il timer è-stato attivato.
8. Girare il cibo oltre a metà del tempo di cottura prescritto.
9. Quando il cibo è pronto, il timer darà un segnale acustico e automaticamente il processo di cottura si ferma (gli elementi riscaldanti sono spente).
10. Nel caso in cui si 'necessario interrompere il processo di cottura, ruotare il timer in posizione OFF e poi aprire la porta. ATTENZIONE ALLE ARIA CALDA CHE SCORRE FUORI.

ATTENZIONE: Usare sempre la massima attenzione quando si rimuove un vassoio di cuocere, una griglia o qualsiasi contenitore caldo dal forno caldo. Usare sempre il manico o un guanto da forno quando si rimuovono elementi caldi dal forno.

NOTA: È necessario impostare tutte e quattro le manopole prima che il forno funziona.

Luce di alimentazione: Sarà illuminata durante l'uso. Segnale di campana: Al termine della cottura un segnale di campana suona e il forno si spegne automaticamente.

Preriscaldamento- Il forno si riscalda rapidamente, quindi preriscaldamento, non è necessario o auspicabile. Se si desidera preriscaldare, è sufficiente selezionare la temperatura, la funzione di cottura desiderata e il tempo. Ricordate, è necessario impostare il timer; il forno non si accende senza tutte le 3 impostazioni selezionate.

a) Cottura- Per utilizzare il forno per la cottura, prima arrangiare il cibo sulla griglia o nella vaschetta raccogligocce/cottura. Successivamente, selezionare CUOCERE—dalla manopola del selettore funzione. Prossimo impostare la temperatura desiderata con la manopola della temperatura. Infine, è necessario impostare il timer.

b) Arrostire- Per utilizzare il forno per arrostire, prima arrangiare il cibo sulla griglia o nella vaschetta raccogligocce/ cottura. Successivamente, selezionare ARROSTIRE dalla manopola del selettore funzione. Impostare la temperatura desiderata con la manopola della temperatura. Infine, è necessario impostare il timer.

c) Tostatura- Per utilizzare il forno per la tostatura, prima arrangiare il cibo sulla griglia o nella vaschetta raccogligocce/cottura. Successivamente, selezionare TOSTARE□dalla manopola del selettore funzione. Impostare la temperatura desiderata con la manopola della temperatura. Infine, è necessario impostare il timer.

NOTA: Si prega di notare che nessuna delle funzioni del FORNO (ARROSTIRE, CUOCERE, TOSTARE) opererà senza la manopola TIMER rivolta al tempo di cottura desiderato.

d) Convezione- Per utilizzare la funzione di convezione, prima arrangiare il cibo sulla griglia o nella vaschetta raccogligocce/cottura selezionare CUOCERE dalla manopola del selettore di funzione 2 (4), impostare la temperatura desiderata con la manopola della temperatura (2) e quindi è necessario impostare il timer (5). Attivare la funzione di convezione. Connettiti con il selettore di funzione 1 (1) per avviare la ventola. Gli elementi riscaldanti si accendono e si spengono per mantenere la temperatura selezionata; Allo

stesso tempo, il motore della ventola funzionerà per circolare aria calda intorno al cibo che rende cotto in forno rapidamente e in modo uniforme. Quando la cottura a convezione è completata, ruotare le manopole de selettore di funzione 2 (4), il controllo della temperatura (2) e il selettore del timer (5) in posizione "OFF/0" e spegnere l'interruttore di convezione (selettore di funzione 1) (1), aprire la porta completamente e rimuovere con attenzione il cibo, usando i guanti da forno o le maniglie del vassoio fornite.

e) Girarrosto- Per utilizzare il forno per la cottura girarrosto, disporre il cibo sullo spiedo (vedi istruzioni riportate di seguito) e posizionare la vaschetta di raccogligocce/cottura in la posizione inferiore. Per prima cosa selezionare CUOCERE dalla manopola del selettore di funzione 2 (4). Impostare la temperatura desiderata con la manopola di regolazione della temperatura (2). Impostare il timer (5) per il tempo desiderato. Accenderel'interruttoregirarrosto "ON". Si prega di notare che il forno non si accende senza tutte e 3 le impostazioni selezionate.

Linee direttrici per assemblare il spiedo e correttamente attaccare il cibo:

Dopo aver verificato che il forno è scollegato, disporre il cibo come segue:

• Mettere una forchetta di carne sulla estremità del girarrosto opposto al punto, con l'estremità appuntite della forcella di fronte al centro e serrare leggermente la vite.
• Infilare l'altra estremità del girarrosto direttamente attraverso il centro della carne.
• Posizionare l'altra forcella di carne sull'altr estremità dello spiedo. Assicurarsi che la forcella sta assicurando il cibo allo spiedo e stringere le viti.
• Assicurarsi che le forche non sono troppo vicino alle pareti laterali del forno poiché potrebbe interferire con la rotazione.
• Durante la cottura di pollame, le gambe e le ali devono essere fissati al corpo con spago da cucina rendendo il cibo il più compatto possibile. Ciò è necessario per regolare il movimento del girarrosto e per evitare il trascinamento.
• Condimentare o imbastire il cibo, se lo desideri.
• Posizionare la vaschetta di raccogligocce/cottura direttamente sul fondo del forno.
• Inserire l'estremità spessa dello spiedo nella presa dell'unità sulla parete interna destra del forno e mettere l'altra estremità dello spiedo nella staffa sulla parete interna sinistra. Si noti che la presa di unità è estensibile - potrebbe essere necessario farlo scorrere verso l'esterno per tenere lo spiedo in modo sicuro.
• Con tutti i selettori in posizione "OFF/0", collegare il forno.
• Seguire le istruzioni per l'uso di funzione"Girarrosto" in cima a questa sezione.

L'arrostimento girarrosto è un modo sano per cuocere carni, perché la velocità di rotazione lenta fornisce imbastitura naturale di carni mentre i grassi gocciolare via. Il girarrosto può essere utilizzato per arrosti fino a 4 libbre.

ATTENZIONE: Il girarrosto, le forchette di carne e le viti saranno caldo! Fare attenzione quando si tenta di estrarre il cibo cotto dal forno. Utilizzare la maniglia di rosticceria e guanti di forno per essere al sicuro da calore elevato.

CONSIGLI PER LA COTTURA:

1. Prima di mettere il cibo nel forno, mettere un po 'di olio sullo scaffale dalla griglia.
2. Posizionare la vaschetta di raccolta sotto il ripiano dalla griglia per evitare di far cadere l'olio all'interno del forno.
3. Se il cibo è grassa, come il pollo arrosto, ecc, usare due pezzi di stagnola, mettere un pezzo nella bacinella e utilizzare l'altro per coprire il cibo. Questo impedisce schizzi d'olio durante il funzionamento.

PULIZIA E MANUTENZIONE:

Attenzione: Assicuratevi di scollegare il forno e lasciarlo raffreddare prima della pulizia.

Attenzione: Al fine di evitare il rischio di una scossa elettrica, non provare a riparare l'unità da soli. Portala a un centro di assistenza autorizzato per l'esame e la riparazione.

aNON USARE PAGLIETTE METALLICHE, DETERGENTI ABRASIVI O RASCHIARE LE PARETI CON UN RECIPIENTE IN METALLO, COME TUTTI QUESTI METODI POSSONO DANNEGGIARE IL RIVESTIMENTO DI PULITO CONTINUO.

Tutti gli accessori staccabili devono essere lavati in acqua calda e sapone o possono essere lavati in lavastoviglie.

La porta può essere pulita con una spugna umida e asciugata con un tovagliolo di carta o di stoffa. Pulire l'esterno con una spugna umida e asciugare con un panno morbido.

NON UTILIZZARE DETERGENTI ABRASIVI, POSSONO DANNEGGIARE LA FINITURA ESTERNA.

NON UTILIZZARE UN DETERGENTE ABRASIVO O UNA SPUGNA DI LANA D'ACCIAIO A LA VASCHETTA DIRACCOLTA, PUÒ DANNEGGIARE LA FINITURA DI PORCELLANA DI SMALTI.

Assicurarsi che tutte le sostanze acide (o olio o limone) vengono puliti immediatamente.

LASCIARE TUTTE LE PARTI E SUPERFICI ASCIUGARE COMPLETAMENTE PRIMA DI COLLEGARE IL FORNO E UTILIZZARLO.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI:

È possibile risolvere molti problemi comuni di elettrodomestici da soli. Provate i suggerimenti qui sotto per vedere se è possibile risolvere il problema prima di cercare assistenza professionale.

PROBLEMI POSSIBILI	CAUSE E SOLUZIONI
L'apparecchio non funziona.	L'unità non è collegato. Collegare l'unità in una presa di corrente 220-240V ~ 50/60 Hz.Il disgregatore della vostra casa è scattato o ha un fusibile bruciato.Assicurarsi che i selettori di funzione, la temperatura e il timer sono impostati.
Solo un elemento riscaldante si riscalda.	La selezione impostazione delle funzioni determina quale elemento di riscaldamento funzionerà.Quando tostatura, assicurarsi che il forno non sia impostato su ARROSTIRE o altre impostazioni.
Gli elementi riscaldanti non stanno scaldando.	Gli elementi riscaldanti viene in ciclo da ON a OFF per mantenere il calore corretto. Assicurarsi che il selettore della temperatura è posizionato al livello di cottura desiderato.
Cibo stracotto / poco cotto	Impostazione della temperatura non corretta. Potrebbe essere necessario regolare la temperatura nella posizione desiderata.Posizionamento del rack. Potrebbe essere necessario regolare il rack per ospitare nella posizione desiderata.
Odore di bruciato Accumulo di cibo all'interno dell'apparecchio, sugli elementi riscaldanti o alla vaschetta raccogligocce/cottura. Fare riferimento a “Pulizia dell'apparecchio”.

CASO DI ANOMALIA:

Se si verifica una condizione anomala, staccare la spina e inviare questo apparecchio al centro di assistenza autorizzato per qualsiasi riparazione e / o regolazioni elettriche e meccaniche.

CONSERVARE IL VOSTRO APPARECCHIO:

1. Lasciare che l'apparecchio si raffreddi completamente prima di riporlo.
2. Se riporre l'apparecchio per lunghi periodi di tempo, assicurarsi che l'apparecchio sia pulito e privo di particelle di cibo.

Posizionamento della griglia

CORRETTO SBAGLIATO

_

| _

一

1

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva sulla Bassa Tensione 2014/35/EC, Direttiva sulla Compatibilità Elettromagnetica 2014/30/EU, Direttiva 2015/863/EU sulla restrizione dell'uso di determinate sostanze pericolose nelle Apparecchi elettrici ed elettronici e la Direttiva 2009/125/CE relativa ai requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

Questo simbolo indica che nel caso in qui si desidera smaltire il prodotto una volta la sua vita lavorativa è finite si dovrebbe prendere ad un agente autorizzato di rifiuti per la raccolta selettiva di apparecchi elettriche ed elettroniche (WEEE).

Importato da:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2

Prodotto fatto a P.R.C - Disegnato da SOGO in base alla Norme di Qualità Europea

Servizio al cliente: www.sogosat.com / [e-mail] / 0034 902 222 161
