Tipo di prodotto	Cappa aspirante
Marca	Franke
Modello	FTC 612 XS LED1
Materiale	Acciaio inossidabile
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza illuminazione	4 W (lampada LED, attacco E14)
Numero di velocità	3 velocità (minima, media, massima)
Comandi	Tasti meccanici (L per illuminazione, M per motore, V per velocità)
Tipo di installazione	Evacuazione esterna (condotto Ø 120 mm) o ricircolo (con filtro a carbone)
Distanza minima sopra il piano cottura	650 mm (o più secondo piano a gas)
Filtro antigrasso	Lavabile (in lavastoviglie), da pulire ogni 2 mesi
Filtro a carbone	Non lavabile, da sostituire ogni 4 mesi
Classe elettrica	Classe I (messa a terra obbligatoria)
Protezione antincendio	Non fiammeggiare sotto la cappa, rispettare le istruzioni di pulizia dei filtri
Utilizzo previsto	Uso domestico per catturare grassi e odori
Manutenzione esterna	Panno umido e detergente neutro, evitare alcol e silicone
Manutenzione acciaio inox	Prodotto non abrasivo, seguire le linee di satinatura
Illuminazione massima	Intensità massima fissa (nessun dimmer)
Paese di produzione	Non specificato
Garanzia	Consultare le condizioni del produttore

Domande frequenti - FTC 612 XS LED1 FRANKE

Qual è l'altezza di installazione raccomandata per la cappa Franke FTC 612 XS LED1 ?

La distanza di sicurezza minima tra il piano cottura e la cappa è di 650 mm. Se il vostro piano a gas specifica una distanza maggiore, seguite quella.

Come pulire i filtri antigrasso della cappa ?

I filtri antigrasso devono essere puliti ogni 2 mesi (più spesso in caso di uso intensivo). Possono essere lavati in lavastoviglie.

Quando bisogna sostituire il filtro a carbone ?

Il filtro a carbone attivo non è né lavabile né rigenerabile. Deve essere sostituito circa ogni 4 mesi, o più spesso se la cappa è molto utilizzata.

Posso usare la cappa in modalità ricircolo ?

Sì, la cappa può funzionare in modalità ricircolo a condizione di installare un filtro a carbone adatto. In modalità evacuazione, collegate la cappa a un condotto di diametro minimo 120 mm.

Quali sono i tipi di lampade utilizzate e come sostituirle ?

La cappa utilizza una lampada LED da 4 W con attacco E14. Per sostituire, scollegate l'apparecchio e inserite una lampada con le stesse caratteristiche.

Cosa fare se la cappa non si accende ?

Verificate innanzitutto che la cappa sia collegata e che l'interruttore automatico non sia scattato. Se l'illuminazione non funziona, la lampada potrebbe essere bruciata e va sostituita.

È possibile pulire l'esterno della cappa con prodotti abrasivi ?

No, per la pulizia esterna e interna, utilizzate un panno umido e un detergente liquido neutro. Evitate prodotti a base di alcol o silicone. Per l'acciaio inossidabile, utilizzate prodotti specifici non abrasivi.

Si può lasciare la cappa in funzione senza sorveglianza ?

È sconsigliato lasciare una fiamma viva accesa sotto la cappa. Sorvegliate sempre la cottura, in particolare le friggitrici, perché l'olio surriscaldato può prendere fuoco.

La cappa Franke FTC 612 XS LED1 è compatibile con un piano a induzione ?

Sì, la cappa può essere installata sopra qualsiasi tipo di cottura (gas, elettrico, induzione) rispettando la distanza minima di 650 mm.

Come regolare la velocità di aspirazione ?

Usate il tasto V: premete per passare dalla velocità 1 (silenziosa, poco vapore) a 2 (media) poi 3 (massima per forti emissioni). Il tasto M accende/spegne il motore.

MANUALE UTENTE FTC 612 XS LED1 FRANKE

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

- In caso di sostituzione con lampade alogene, usare solo lampade alogene al tungste-no autoprotette o lampade ad alogenuri metallici autoprotette."

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

- Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

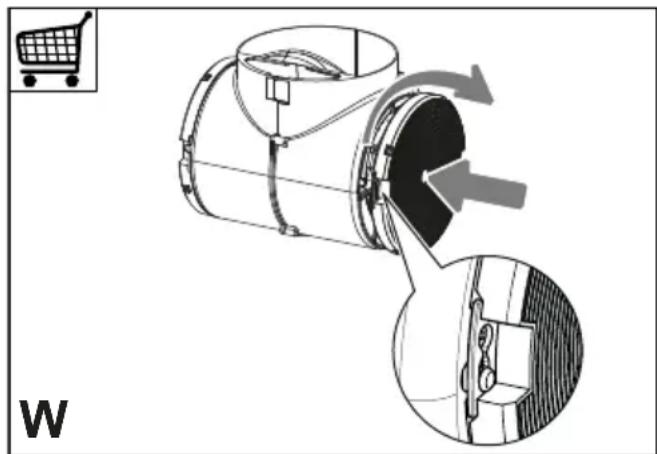

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

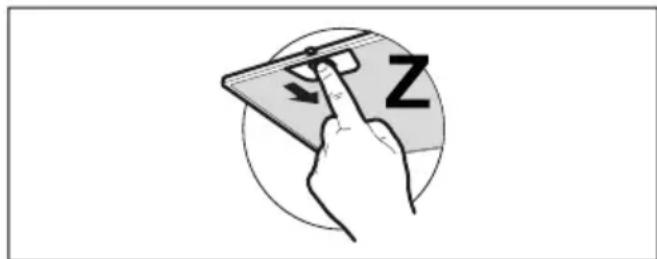

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro. - Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

Se il prodotto o una delle sue parti è in acciaio inox utilizzare per la pulizia prodotti specifici non abrasivi e seguire le linee della satinatura durante la pulizia.

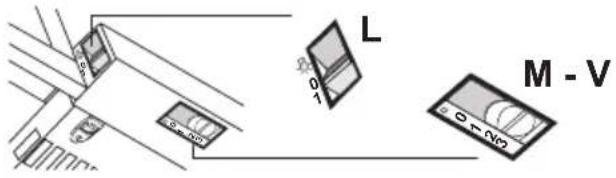

4. COMANDI

Tasto Funzione
LLuci	Accende e spegne l'impianto di illuminazione alla massima intensità.
MMotore	Accende e spegne il motore di Aspirazione.
VVelocità	Determina la velocità di esercizio:1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di po-chi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Tasto Funzione
LLuci	Accende e spegne l'impianto di illuminazione alla massima intensità.
MMotore	Accende e spegne il motore di Aspirazione.
VVelocità	Determina la velocità di esercizio:1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di po-chi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

5. ILLUMINAZIONE

Lampada A	ssorbimento (W) Attacco Voltaggio	(V) Dimensione (mm) Codice ILCOS
	4 E14 220-2	40 107x37 DR	RBB/F-4-220-24	0-E14-35/100
