Manuale Installazione & Uso Monoblocco per Refrigerazione
- Avvertenze importanti e di sicurezza
- Tabella riassuntiva delle targhette
- Descrizione della macchina
- Funzionamento della macchina
-
Movimentazione della macchina
-
Installazione della macchina
6.1 Segnalazioni
6.2 Ingombri della macchina
6.3 Posa in opera della macchina
6.4 Spazi liberi di rispetto
6.5 Montaggio della macchina
6.6 Protezioni ed accorgimenti adottati ai fini della sicurezza
6.7 Pulizia
- Allacciamento della macchina alle fonti di energia
7.1 Allacciamento energia elettrica
- Comandi elettrici
8.1 Pannello di comando e controllo
8.2 Pulsanti e segnalazioni sulla centralina
8.3 Istruzioni per la visualizzazione dei parametri
- Controlli, regolazioni e registrazioni da effettuare
9.1 Messa in servizio della macchina
10. Schema impianto elettrico della macchina
11. Manutenzione e riparazione della macchina
- Manutenzione ordinaria
12.1 Manutenzione straordinaria
12.2 Interventi che devono essere effettuati da personale qualificato o dal costruttore
12.3 Inconvenienti tecnici
12.4 Allarmi segnalati dal controllore elettronico
- Come ordinare i ricambi
- Smaltimento dell'imballo
- Smaltimento della macchina
La ringraziamo per la fiducia che ha voluto concederci scegliendo un prodotto Daikin.
La preghiamo di leggere attentamente questo libretto, preparato appositamente, con consigli ed avvertenze sul corretto modo di installazione, uso e manutenzione del prodotto, al fine di utilizzarne al meglio tutte le caratteristiche.
1 AVVERTENZE IMPORTANTI E DI SICUREZZA
Vengono, di seguito, elencate alcune raccomandazioni relative alla sicurezza, da seguire nell'installazione e nell'uso della macchina.
L'installazione della macchina deve essere completata conformemente agli schemi ed alle raccomandazioni fornite dal costruttore.
I danni dovuti a collegamenti impropri sono esclusi.
Il conduttore neutro, anche se a terra, non è ammesso come conduttore di protezione
L'impianto elettrico dell'ambiente in cui viene eseguita l'installazione deve essere conforme alle norme vigenti per gli impianti elettrici.
La manutenzione della macchina deve essere effettuata da personale istruito o dal costruttore, seguendo tutte le disposizioni dettate dalla normativa EN378.
AVVERTENZA
Per evitare tagli alle mani, usare guanti di protezione
Per qualsiasi utilizzo non previsto della macchina, in particolar modo campo di impiego o comunque per qualsiasi intervento che si voglia effettuare sulla macchina, si fa obbligo all'Utilizzatore di informarsi presso il costruttore circa le eventuali controindicazioni o pericoli derivanti da uso improprio della macchina.
La macchina deve essere impiegata in conformità alle istruzioni di impiego e per l'uso previsto dal costruttore. Qualsiasi impiego scorretto della macchina rappresenta una condizione anomala e può arrecare danno al mezzo e costituire un serio pericolo per la salute delle persone.
ATTENZIONE
La macchina non è stata costruita per lavorare in ambiente esplosivo. E' quindi assolutamente vietato l'utilizzo della macchina in atmosfera con pericolo di esplosione.
ATTENZIONE
La macchina non è stata costruita per lavorare in ambiente salino. In tal caso è necessario proteggere il condensatore o l'evaporatore con i sistemi più idonei.
In caso di manutenzione con necessità di intervento sul circuito frigorifero, è necessario svuotare l'impianto e portarlo alla pressione atmosferica.
AVVERTENZA
Il fluido frigorigeno non deve essere scaricato in atmosfera, deve essere recuperato con l'apposita attrezzatura a cura di tecnici specializzati
La ricarica del refrigerante deve avvenire seguendo le indicazioni riportate sulla targhetta tecnica per quanto riguarda tipo e quantità.
Non è ammesso l'uso di alcun tipo diverso di refrigerante, tanto meno refrigeranti di tipo infiammabile (idrocarburi) o di aria.
Non sono ammesse modifiche o alterazioni del circuito frigorifero o dei componenti, come saldature sul corpo compressore.
L'utente finale deve proteggere l'impianto da pericoli di incendio provenienti dall'esterno
2 Tabella riassuntiva delle targhette
 | Fluido frigorigeno |
 | Scarico condensa |
 | Attenzione : parti calde o fredde |
| Attenzione : prima di operare sulla macchina togliere la corrente | |
 | Attenzione : pericolo di folgorazione |
| Collegare questo cavo a un interruttore magnetotermico. Mai direttamente alla linea principale | |
 | Senso di rotazione |
 | Colorazione fili cavo alimentazione |
 |
3 Descrizione della macchina
Le unità della serie LMD sono gruppi frigoriferi condensati ad aria o ad acqua (optional) costruiti seguendo il concetto di unità monoblocco, sono composti da:
- una parte evaporante installata all' interno della cella.
- un tampone isolante
- una unità condensante installata esternamente alla cella
- un quadro elettrico di controllo e comando, posto sulla unità condensante.
4 Funzionamento della macchina
I Daikin LMD, sono gruppi frigoriferi a compressione nei quali la produzione del freddo avviene per vaporizzazione a bassa pressione in uno scambiatore termico (evaporatore) di un fluido frigorigeno liquido, tipo HFC; il vapore così ottenuto viene ricondotto allo stato liquido mediante compressione meccanica ad una pressione più elevata, seguita da un raffreddamento in un altro scambiatore termico (condensatore).
Il compressore frigorifero è di tipo ermetico, a moto alternativo, alimentato dalla rete elettrica monofase o trifase. Lo sbrinamento, per iniezione di gas caldo (standard) avviene in modo automatico preprogrammato, con frequenza ciclica, con possibilità di intervento anche manuale.
5 Movimentazione della macchina

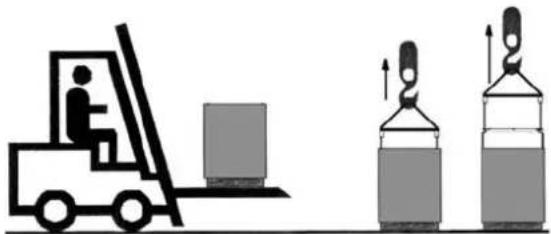

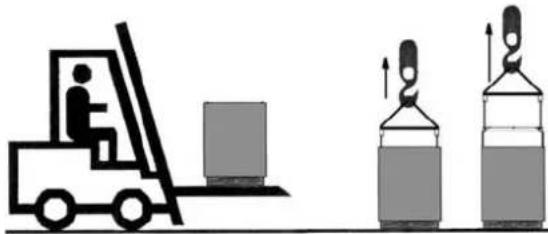

La movimentazione della macchina può essere effettuata con mezzi di sollevamento e trasporto.
Porre la massima attenzione affinché nessuno transiti nell'area di manovra del mezzo di sollevamento e trasporto, in modo tale da evitare qualsiasi possibilità di infortunio al personale durante la movimentazione del carico sospeso.
Qualora la macchina venga spedita imballata in una cassa o gabbia di legno, la movimentazione dovrà essere effettuata imbragando l'imballo in modo adeguato.
Prestare particolare attenzione affinché la velocità di sollevamento della macchina imballata sia tale da evitare oscillazioni con pericolo di caduta dell'unità.
6 Installazione della macchina
6.1 Segnalazioni
Il costruttore ha previsto l'apposizione di cartelli di avvertenza e di attenzione con le segnalazioni riportate nella tabella riassuntiva

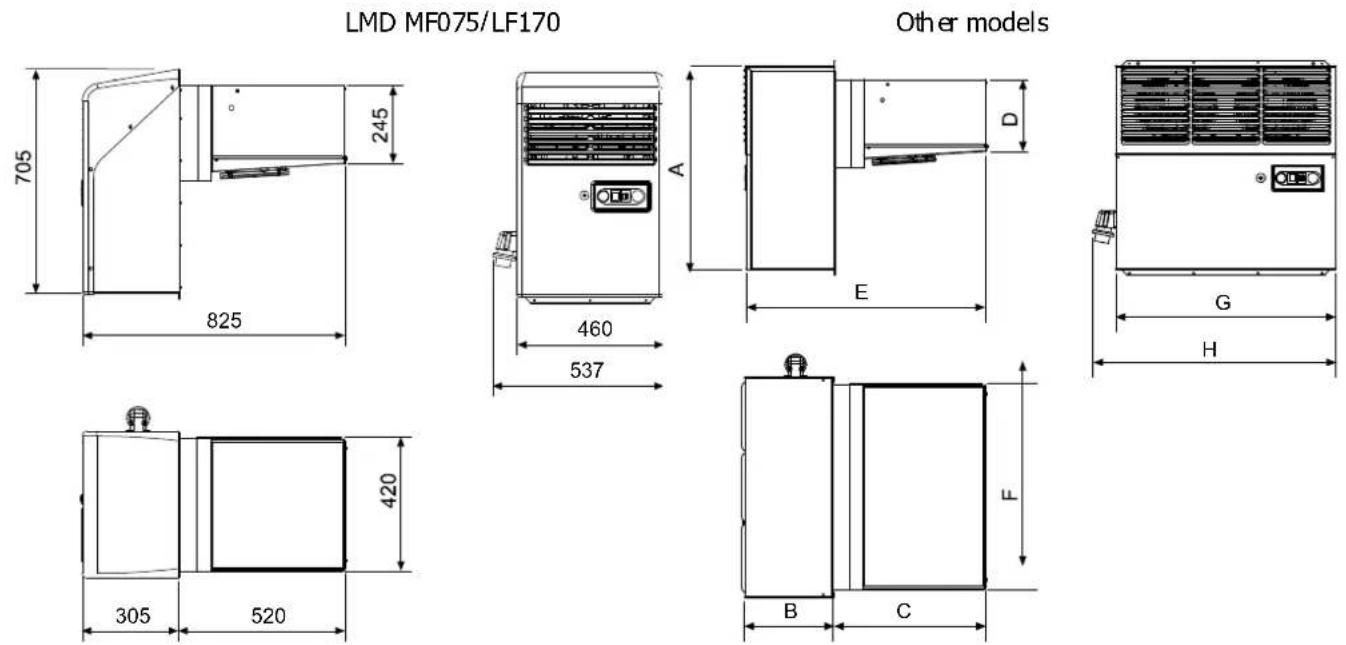

6.2 Ingombri della macchina
| A | B | C | D | E | |||
| LMD MF100-120/LF200 695 | 305 490 245 | 825 720 | 754 832 | ||||
| LMD MF230/LF350 800 400 700 | 385 1100 720 | 754 832 | |||||
| LMD MF350/LF500 857 440 700 | 385 1100 1120 | 1128 | 1210 | ||||
| LMD MF400-600/LF600-750 857 440 | 970 380 1410 | 1560 1598 1698 | |||||
| LMD MF750/LFM000 857 490 1090 460 | 1580 1600 1638 | 1738 |
F

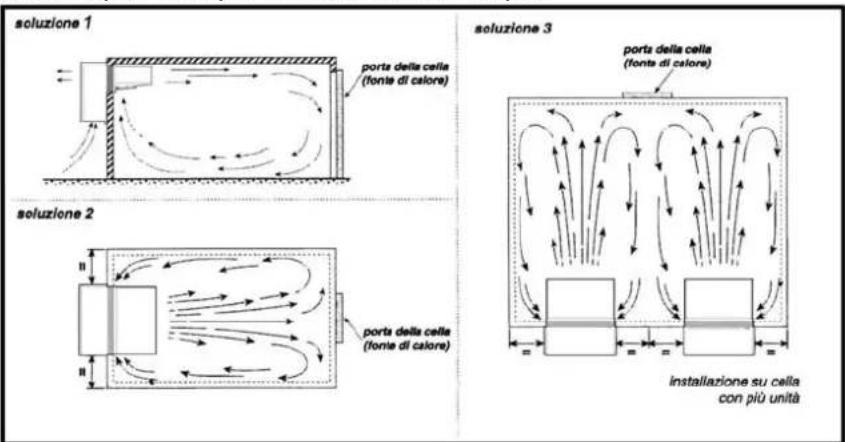

6.3 Posa in opera della macchina
Per ottenere un funzionamento ottimale dell'unità si consiglia di:
A) Posizionare la macchina in ambiente con un buon ricambio d'aria e lontana da elevate fonti di calore.
B) Aprire la cella il minimo indispensabile
C) Assicurarsi che l'unità abbia la possibilità di una buona aspirazione, e di un'altrettanto buona espulsione dell'aria movimentata.
D) Collegare allo scarico dell'acqua di condensa, posto nella parte inferiore dell'unità condensante, un tubo per l'evacuazione dell'acqua.


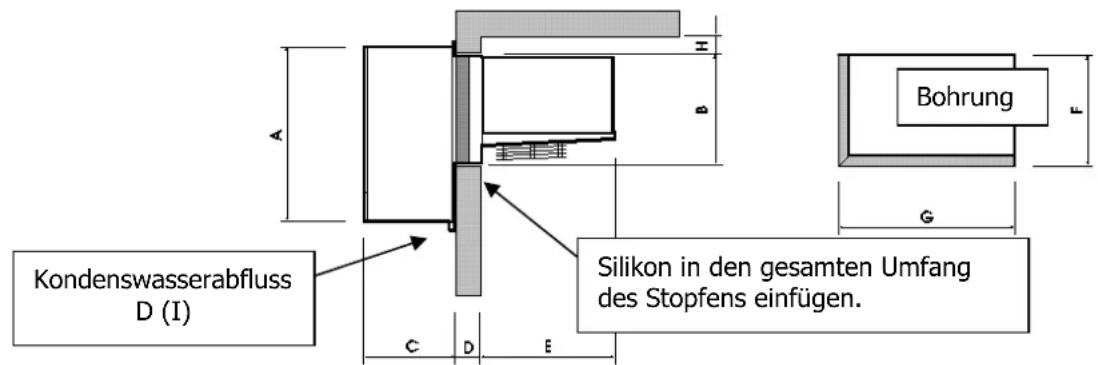

6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi per l'apertura della macchina

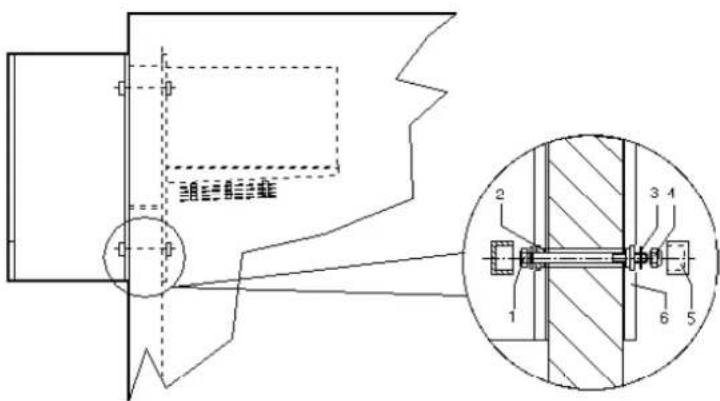

6.5 Montaggio

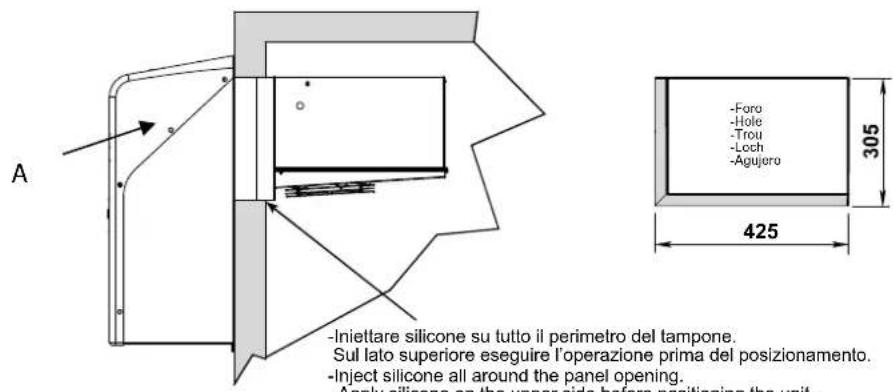

Praticare un foro, sulla parete della cella, di dimensioni idonee, vedi figura.
| LMD MF075/LF170 705 | 300 305 | 100 420 | 305 425 | 100 10 | |||||
| LMD MF100-120/LF200 695 | 300 305 | 100 420 | 305 725 | 100 10 | |||||
| LMD MF230/LF350 800 | 470 400 | 120 580 | 475 725 | 100 10 | |||||
| LMD MF350/LF500 857 | 470 440 | 120 580 | 480 1130 | 100 18 | |||||
| LMD MF400-600/LF600-750 | 857 500 | 440 120 | 850 510 | 1600 100 22 | |||||
| LMD MF750/LFM000 857 | 570 490 | 120 970 | 580 1640 | 100 22 |
A) Posizionare l'unità sulla cella infilando dall'esterno la parte evaporante nel foro cella preventivamente predisposto.
B) Fissare l'unità con le apposite viti
C) Collegare allo scarico dell'acqua di condensa, posto nella parte inferiore dell'unità condensante, un tubo per l'evacuazione dell'acqua.
N.B.: Per il montaggio dell'unità (solo per i modelli LMD MF075/LF170) é necessario smontare il frontale A.
6.6 Protezioni ed accorgimenti adottati ai fini della sicurezza
Il costruttore ha predisposto le seguenti protezioni meccaniche
-
Protezioni fisse laterali e superiori dell'unità evaporatore e dell'unità condensante: sono fissate alla carpenteria mediante viti di bloccaggio.
-
Protezioni fisse esterne elettroventilatori sull'unità condensante ed evaporante: sono fissate con viti.
Il costruttore ha predisposto le seguenti protezioni elettriche:
a. Protezione termica ventilatori (incorporati nei motori) a reinserzione automatica: protezione degli elettroventilatori da assorbimenti elevati di corrente.
b. Pressostato di alta pressione a reinserzione automatica (solo per gruppi ove previsto); protezione contro pressioni troppo elevate.
Le protezioni sono state predisposte dal costruttore al fine di salvaguardare l'incolumità dell'operatore durante lo svolgimento delle sue mansioni
6.7 Pulizia della macchina
Pulire con cura la macchina, asportando la polvere e le sostanze estranee ed imbrattature che si fossero eventualmente depositate durante la movimentazione, utilizzando detergenti o sgrassanti.
ATTENZIONE
Non impiegare solventi
7 Allacciamento della macchina alle fonti esterne di energia
ATTENZIONE
Prima di effettuare il collegamento elettrico, accertarsi che il voltaggio e la frequenza della rete di alimentazione corrispondano a quanto riportato sulla targhetta dell'unità e che la tensione sia entro la tolleranza del +/- 10% rispetto al valore nominale.
7.1 Allacciamento energia elettrica
Dopo l'ispezione preventiva fatta sui componenti del quadro si procede al collegamento elettrico. Nella scelta del dispositivo di protezione è importante considerare anche il fatto che se la corrente di cortocircuito presunta nel punto di installazione è superiore a 10 KA è necessario installare un dispositivo limitatore che ne riduca il valore di picco a 17 KA.
Corrente di corto circuito presunta (Ik): La corrente di cortocircuito presunta, come è noto, rappresenta il valore di corrente che fluirebbe in un circuito in caso di guasto di impedenza nulla, nell'ipotesi che nel circuito non fosse presente alcun dispositivo di protezione contro le sovracorrenti.
Valore di picco. Il valore di picco è il valore massimo della corrente di cortocircuito presunta.
ATTENZIONE
Il collegamento alla linea deve essere fatto tramite un opportuno dispositivo di protezione (magnetotermico o magnetotermico differenziale) scelto dall'installatore in base al tipo di linea e all'assorbimento indicato sulla targhetta della macchina.
Quando in una cella ci sono più unità è opportuno che ogni macchina abbia un proprio dispositivo di protezione.
Si procede quindi all'allacciamento dell'unità tenendo presente la colorazione dei fili che escono dal cavo di alimentazione:
a) 230V/1/50-60Hz 3fili Blu=Neutro
Giallo/verde=terra
Marrone=fase
b) 230V/3/50-60Hz 4fili Grigio=fase Giallo/verde=terra
Marrone=fase
Nero=fase
c) 400/3/50 Hz 5filI Blu=neutro Giallo/verde=terra
Marrone=fase
Grigio=fase
Nero=fase
Si consiglia l'applicazione di un microinterruttore sulla porta della cella il quale provoca automaticamente ad ogni apertura:
- accensione luce cella, arresto della macchina.
- esclusione allarme temperatura (per circa un'ora dopo la chiusura della porta).
L' unità è dotata del cavo necessario a tale collegamento, e segue questa logica :
-contatto microinterruttore chiuso = Porta chiusa.
ATTENZIONE
Il sopraccitato microinterruttore non è in dotazione con l'unità, qualora il cavo microporta venga interrotto o danneggiato, si verificheranno le stesse condizioni che si rivelano a porta aperta con microporta collegato.
AVVERTENZA
L'eventuale sostituzione di parti elettriche difettose dovrà essere effettuata solo ed esclusivamente da personale istruito.
L'allacciamento elettrico deve essere eseguito da persona competente.
8 Comandi elettrici

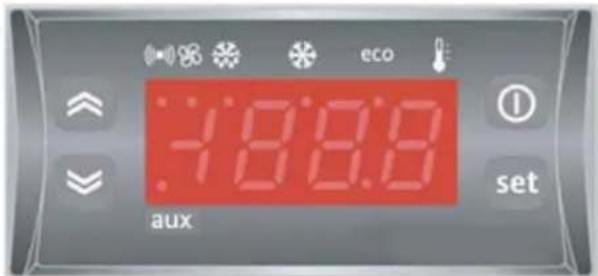

8.1 Pannello di comando e controllo
Centralina elettronica: consente di regolare la temperatura in cella e sovrintende a tutte le funzioni dell'impianto frigorifero.
8.2 Pulsanti e segnalazioni sulla centralina
| SET (ENTER) |  | Premere e rilasciareVisualizza eventuali allarmi (se presenti)Menu |
| UP |  | Premere e rilasciareScorre le voci del menuIncrementa i valori |
| Down |  | Premere e rilasciareScorre le voci del menuDecrementa i valori |
| ON/OFF |  | Premere per almeno 5 secAttiva la funzione ON/OFF |
Significato dei led
Sul display esiste una serie di punti il cui significato è descritto dalla tabella sottostante
 | Led CompressoreAcceso fisso: compressore attivoLampeggiante: ritardo, protezione o attivazione bloccata |
 | Led Defrost (Sbrinamento)Acceso fisso: sbrinamento attivoLampeggiante: attivazione manuale o da D.I. |
 | Led FanAcceso fisso: ventole attive |
 | Led AlarmAcceso fisso: presenza di un allarmeLampeggiante: allarme tacitato |
 | Led AUXAcceso fisso: luce cella accesa |
8.3 Istruzioni per la visualizzazione dei parametri
Premendo e rilasciando il tasto set è possibile accedere al menu. Se non vi sono allarmi in corso verrà visualizzata la label "SEt". Agendo sui tasti e si possono scorrere le cartelle del menu:
- SEt: cartella impostazione
- Pb1: cartella valore sonda ambiente;
- Pb2: cartella valore sonda fine sbrinamento
Impostare il Setpoint:
Per visualizzare il valore del Setpoint premere il tasto set quando è visualizzata la label "SEt" quindi premere "SEt" di nuovo. Il valore del Setpoint appare sul display.
Per variare il valore del Setpoint agire, entro 15 sec, sui tasti e. Per confermare la modifica premere quindi attendere 15 sec per uscire.
Visualizzare le sonde:
Alla presenza delle label Pb1 o Pb2, premendo il tasto set appare il valore misurato dalla sonda associata.
Pb1 visualizza la temperatura cella.
Pb2 visualizza la temperatura del fine sbrinamento.
Per avviare il ciclo di sbinamento manuale:
Per avviare un ciclo di sbrinamento, premere il pulsante ⏻ per almeno cinque secondi.
Attivazione luce cella:
L'accensione della luce cella avviene premendo sul tasto √.
La funzione ON/OFF:
Premendo il tasto ON/OFF per almeno 5 sec. lo strumento viene messo in stand-by e visualizza OFF. In questa configurazione l'unità non è attiva. Per riportare lo strumento in ON premere nuovamente il tasto.
ATTENZIONE
L'unità rimane sotto tensione anche quando sul display della centralina di controllo permane la sritta OFF.
9 Controlli, regolazioni e registrazioni da effettuare
Prima di accendere la macchina, verificare:
-che le viti di bloccaggio siano serrate
-che i collegamenti elettrici siano stati eseguiti correttamente
Nel caso di apertura dell'unità, verificare:
-che nessun attrezzo sia stato dimenticato all'interno della macchina
-che il montaggio sia stato effettuato correttamente
-che non vi siano fuoriuscite di gas
-che il frontale sia stato fissato correttamente
9.1 Messa in servizio della macchina
1) Collegare il cavo di alimentazione alla spina sulla macchina: sul frontale si accenderà la lampada interna all' interruttore "B" (2), indicante la presenza tensione.
2) In questo modo la macchina é in preriscaldo. Si consiglia di mantenere l'unità in questa fase per almeno 2 ore.
3) Eseguita la fase di preriscaldo portare l'interruttore "B" in posizione 1; l'unità é ora in funzione.
N.B.: Ogni qualvolta viene tolta tensione alla macchina e l'arresto superi le 24 ore, è necessario, per la messa in funzione, ripetere la fase di preriscaldo.
ATTENZIONE
Dopo 24 ore dalla messa in funzione, controllare le condizioni dell'evaporatore.
Se presenta formazioni di ghiaccio, deve essere diminuito l'intervallo tra gli sbrinamenti. Per le unità bassa temperatura ripetere questo controllo settimanalmente per il primo mese di esercizio.
10. Schema impianto elettrico della macchina
Le macchine della serie LMD sono caratterizzate da specifico impianto elettrico, il cui schema viene allegato al presente manuale d'uso e manutenzione.
11. Manutenzione e riparazione
Un'adeguata manutenzione costituisce fattore determinante per una maggiore durata della macchina in condizioni di funzionamento e di rendimento ottimali e per garantire le condizioni di sicurezza predisposte dal Costruttore.
12. Manutenzione ordinaria
Per poter contare sempre sul buon funzionamento dell'unità è necessario eseguire periodicamente la pulizia del condensatore (la periodicità di questa pulizia dipende principalmente dall'ambiente in cui è installata l'unità). Questa operazione è da eseguirsi con l'unità ferma: si consiglia di utilizzare getto d'aria soffiando dall'interno verso l'esterno. Qualora non fosse possibile utilizzare un getto d'aria, eseguire con un pennello a setola lunga sull'esterno del condensatore. Nel caso di condensazione ad acqua è consigliabile far eseguire l'operazione di pulizia da un idraulico, utilizzando appositi additivi disincrostanti che si trovano in commercio.
AVVERTENZA
Per evitare tagli alle mani, usare guanti di protezione
AVVERTENZA
Prima di operare sulla macchina, togliere la corrente
12.1 Manutenzione straordinaria
Controllare periodicamente lo stato di usura dei contatti elettrici e dei teleruttori, ed eventualmente sostituirli.
12.2 Interventi che devono essere effettuati da personale qualificato o dal costruttore
Si elencano qui di seguito gli interventi manutentivi che richiedono una precisa competenza tecnica e che quindi devono essere eseguiti da personale qualificato o dal Costruttore.
L'Utente non dovrà per nessun motivo effettuare:
- sostituzione di componenti elettrici
- interventi sull'impianto elettrico
- riparazioni di parti meccaniche
- interventi sull'impianto frigorifero
- interventi sul pannello di comando, sugli interruttori di marcia, arresto e arresto di emergenza
- interventi sui dispositivi di protezione e di sicurezza.
12.3 Inconvenienti tecnici
Gli inconvenienti che si possono verificare durante il funzionamento della macchina possono essere:
-
Blocco compressore. Esiste un dispositivo di protezione che interviene ogni qualvolta venga superata la temperatura massima ammissibile per gli avvolgimenti del motore elettrico del compressore. Ciò può accadere se:
Il locale che ospita l'unità non è sufficientemente ventilato.
Vi sono anomalie nella rete elettrica di alimentazione.
Il funzionamento del ventilatore del condensatore è anomalo.
Il ripristino del dispositivo di protezione è automatico. -
Formazione di ghiaccio sull'evaporatore (ciò impedisce il regolare flusso dell'aria). Può essere causato da:
Eccessive aperture della porta.
Funzionamento anomalo del ventilatore dell'evaporatore.
Avaria della valvola solenoide (modelli con sbrinamento gas caldo).
Avaria della resistenza di sbrinamento (per modelli con sbrinamento elettrico).
Imperfetto funzionamento dello sbrinamento.
In questo caso è possibile usare alcuni accorgimenti: aumentare di qualche grado la temperatura del termostato di fine sbrinamento, aumentare il numero degli sbrinamenti.
ATTENZIONE
Per le operazioni di scongelamento di eventuali blocchi di ghiaccio nell'evaporatore, è assolutamente sconsigliabile l'uso di strumenti metallici, taglienti, appuntiti o l'utilizzo di acqua calda
-
In caso di mancata accensione del display della centralina verificare: la presenza di tensione, il corretto collegamento del cavo di alimentazione, i fusibili all'interno del quadro elettrico.
-
Se il display si accende e premendo il tasto ON/OFF la macchina non parte, verificare il corretto collegamento del microporta ricordando che a contatto chiuso deve corrispondere la porta chiusa.
Resa insufficiente della macchina:
In caso di resa insufficiente, dopo aver ricercato le cause tecniche e non riscontrando anomalie nell'impianto, è necessario controllare che le porte della cella siano a perfetta tenuta; che la cella non abbia dispersioni di freddo; che il personale usi la cella con accortezza e che nella cella impiegata a bassa temperatura non si derrate, liquidi non congelati, o che non vi sia la presenza di ghiaccio nell'evaporatore.
E' consigliabile inoltre montare le macchine lontano dalle porte, in special modo nei casi in cui si prevedano molte aperture giornaliere.
AVVERTENZA:
E' assolutamente vietato, durante il funzionamento della macchina, togliere le protezioni predisposte dal costruttore allo scopo di salvaguardare l'incolumità dell'utilizzatore.
12.4 Allarmi segnalati dal controllore
| Label | Guasto | Causa | Risoluzione Problema |
| E1 | Sonda ambiente (Pb1) | lettura di valori al di fuori del range difunzionamentosonda guasta / in corto / aperta | controllare il tipo di sonda (NTC)controllare il cablaggio delle sondesostituire la sonda |
| E2 | Sonda fine sbrinamento (Pb2) | lettura di valori al di fuori del range difunzionamentosonda guasta / in corto / aperta | controllare il tipo di sonda (NTC)controllare il cablaggio delle sondesostituire la sonda |
| AH1 | Allarme di ALTA Temperatura ambiente | superamento della temperatura impostata (oltre il differenziale massimo stabilito). | verificare funzionalità compressore.controllo della cella (porte aperte), tenuta della stessa, immissione prodotto caldo ecc.. |
| AL1 | Allarme di BASSA Temperatura ambiente | superamento della temperatura impostata(oltre il differenziale minimo stabilito). | verificare funzionalità della centralina di controllo. |
| OPd | Allarme porta aperta | Porta aperta | |
| nPA | Allarme alta pressione | Ad ogni intervento del pressostato di alta pressione si attiva il buzzer ed il led di allarme. Se il numero di interventi del pressostato di alta pressione è superiore a 10 nell'intervallo di un'ora, la macchina si blocca in maniera definitiva | • Verificare funzionamento della ventola condensatore• Verificare pulizia condensatore |
Gli allarmi sonda E1 e E2 scattano alcuni secondi dopo il guasto della sonda; rientrano automaticamente alcuni secondi dopo che la sonda riprende a funzionare regolarmente. Prima di sostituire la sonda si consiglia di verificarne le connessioni, Gli allarmi di temperatura AH1 e AL1 rientrano automaticamente non appena la temperatura del termostato rientra nella normalità e alla partenza di uno sbrinamento.
AVVERTENZA
L'intervento del pressostato di massima determina l'arresto della macchina e l'accensione de led di allarme. Il reset dell'allarme è automatico. Dopo 10 interventi del pressostato (nell'arco di tempo di 1 ora) sarà necessario spegnere e riaccendere la macchina.
13 Come Ordinare I Ricambi
Dovendo ordinare delle parti di ricambio, fare riferimento al n° della matricola, riportato sulla targa della macchina.
AVVERTENZA
La sostituzione di parti usurate è consentita solo da personale istruito o dal costruttore.
14 Smaltimento Dell'imballo
Gli imballi di legno, plastica, polistirolo devono essere smaltiti in conformità alle leggi vigenti nel Paese in cui viene utilizzato l'apparecchio
15 Smaltimento Della Macchina
In caso di rottamazione, i componenti della macchina non devo essere dispersi nell'ambiente ma devono essere smaltiti attraverso società autorizzate alla raccolta e al recupero di rifiuti speciali, in conformità alle leggi vigenti nella Nazione in cui viene utilizzata la macchina.
AVVERTENZA
Il fluido frigorigeno non deve essere scaricato in atmosfera, deve essere recuperato e smaltito da Società autorizzate alla raccolta di rifiuti speciali
CONTENTS
G["Installation in a coldroom with more than one unit"]
6.4 Free room
G["Installation sur une chambre avec plusieurs unités"]
6.4 Freiräume
Sul lato superiore eseguire l'operazione prima del posizionamento.
-Inject silicone all around the panel opening.
Apply silicone on the upper side before positioning the unit.
-Injecter de la silicone sur tout le périmètre du tampon.
Sur la partie supérieure injecter avant de fixer l'Uniblock.
-Silikon auf den ganzen Öffnungsumfang einspritzen.
Bevor der Uniblock eingebaut wird, dieses Verfahren auf der Oberseite ausführen.
-Inyectar silicona sobre todo el perimetro del agujero.
Sobre la parte superior se coloca antes de situar el Uniblock.
La movimentazione della macchina può essere effettuata con mezzi di sollevamento e trasporto.

