MANUALE UTENTE RCE 150 DIMPLEX

Istruzioni d'uso e di montaio

Ondate di calore convettori

Garantie, Kundendienst, Anschrift Garantieurkunde

1 Note per gli utenti IT-29

2 Funzioni di risparmio energetico IT-30

2.1 Doppio circuito - Elemento riscaldante IT-30

2.2 Funzione "Finestra aperta" IT-30

2.3 Funzione apprendimento IT-30

3 Descrizione tecnica dell'apparecchio IT-30

4 Montaggio, installazione, distanze minime IT-30

5 Allacciamento elettrico IT-31

6 Protezione antisurriscaldamento IT-31

7 C o m a n d o

7.1 Elemento di comando IT-32

7.2 Funzioni di gestione IT-32

7.3 Schermata principale IT-32

7.4 Start-up iniziale IT-33

7.5 Impostazione Data / Ora IT-33

8 Modalità d'esercizio IT-33

8.1 Modalità Manuale IT-33

8.2 Modalità Eco IT-33

8.3 Modalità Antigelo IT-33

8.4 Spento IT-33

8.5 Modalità Timer IT-33

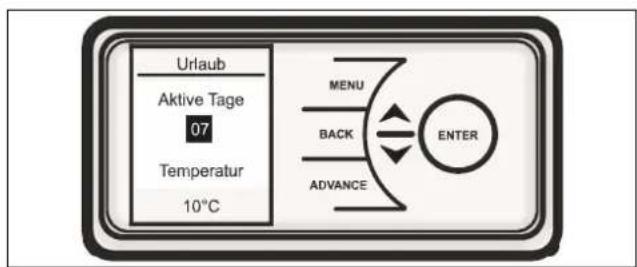

8.6 Vacanza IT-35

9 Advance - Avanzata IT-35

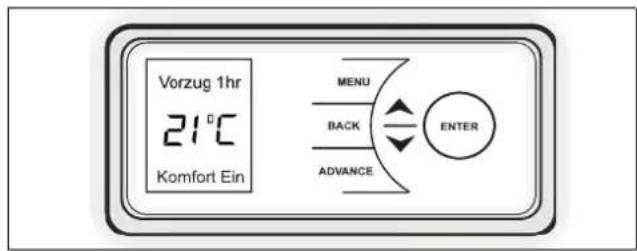

10 Indicazione oraria per modalità Comfort IT-35

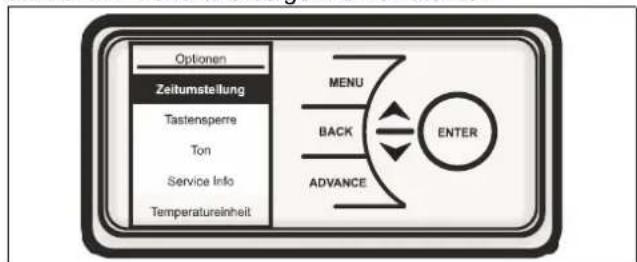

11 Opzioni IT-35

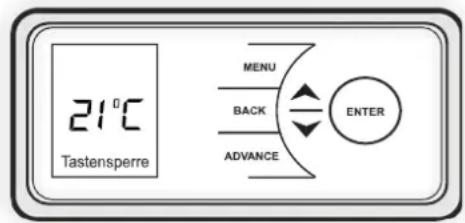

12 Attivare / disattivare blocco automatico IT-36

13 Funzioni aggiuntive IT-36

14 Pulizia IT-36

15 Garanzia IT-36

16 Smaltimento IT-36

1. Note per gli utenti

i REFERENCE

Gentile del cliente,

Si prega di leggere tutte le informazioni in attentamente il presente manuale. Conservare queste istruzioni in un luogo sicuro e passare eventualmente a futuri proprietari.

ATTENZIONE!

Questo apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive d'esperienza e di conoscenze adeguate, solo se sotto la sorveglianza di altre persone o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e sono in grado di comprendere i pericoli che potrebbe causare!

ATTENZIONE!

I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio salvo non siano sorvegliati costantemente. I bambini a partire dai 3 anni e di età inferiore agli 8 anni possono accendere o spegnere l'apparecchio se sorvegliati da un'altra persona o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio ed hanno compreso i pericoli che potrebbero derivarne, a condizione che l'apparecchio sia posizionato o installato in normale posizione d'utilizzo!

ATTENZIONE!

I bambini a partire dai 3 anni e di età inferiore agli 8 anni non possono inserire la spina nella presa elettrica, regolare l'apparecchio, pulire l'apparecchio e/o eseguire gli interventi di manutenzione eseguibili dall'utente!

ATTENZIONE!

Alcune parti dell'apparecchio possono divenire molto calde ed essere causa di ustioni. Usare particolare cautela in presenza di bambini o di persone che richiedono sorveglianza costante!

ATTENZIONE!

L'apparecchio non deve essere collocato sotto una presa a parete!

ATTENZIONE!

Prima di accedere ai morsetti, tutti i circuiti di alimentazione devono essere scollegati!

ATTENZIONE!

Se il cavo elettrico è danneggiato, deve essere sostituito dal produttore o dal servizio di assistenza al cliente del produttore o da persona in possesso di pari qualifiche al fine di evitare potenziali pericoli!

ATTENZIONE!

Per evitare il surriscaldamento, il riscaldatore non deve coprire! Pericolo di incendio!

ATTENZIONE!

Al fine di evitare un pericolo a causa involontaria resettare la sicurezza, il dispositivo potrebbe non essere un dispositivo di commutazione esterno, come ad esempio un timer o vengono fornite con Essere circuito collegato che passa regolarmente da un dispositivo on e off!

ATTENZIONE!

Non utilizzare questa stufa con un selettore di programma, un timer, un sistema di telecomando separato o qualsiasi altro dispositivo che spegne automaticamente il riscaldatore come un pericolo di incendio, se il riscaldatore è coperto o posizionato in modo errato!

Il dispositivo può essere solo come descritto nelle istruzioni di montaggio e d'uso, utilizzato!

• Collegare l'apparecchio solo a voltaggio in corrente alternata sulla targhetta.
• L'apparecchio deve essere installato in conformità con le vigenti norme di sicurezza da parte di un elettricista qualificato.
• Il dispositivo può essere utilizzato solo per il riscaldamento in spazi ristretti.
• riparazioni e lavori su questo apparecchio devono essere eseguite da un professionista. (Spegnere il fusibile) ? si verifica un errore a parte, o quando un dispositivo di arresto prolungato dalla rete.
• Nelle aree in cui vengono utilizzati materiali infiammabili (ad esempio, solventi, ecc), il riscaldatore deve non essere utilizzato.

ATTENTION!

Dispositivo non vicino a tende, tendaggi e altri materiali infiammabili attaccati!

ATTENTION!

Nell'impianto elettrico a posa fissa occorre inserire un dispositivo di sezionamento con almeno 3 mm di apertura dei contatti su ciascun polo (p.es. interruttore automatico).

ATTENZIONE!

L'apparecchio deve essere impiegato in modo tale che gli elementi di comando non possano essere toccati da una persona che si trovi nella vasca da bagno o sotto la doccia!

ATTENZIONE!

L'apparecchio deve avere la messa a terra!

2 Funzioni di risparmio energetico

2.1 Doppio circuito - Elemento riscaldante

Il convettore a pannelli radianti Dimplex RCE dispone di un elemento riscaldante a convezione e di un calorifero radiante. Questa combinazione permette di utilizzare esclusivamente il calorifero radiante in caso di differenza di temperatura ridotta, minimizzando così il rischio di surriscaldamento del locale e risparmiando quindi energia.

2.2 Funzione "Finestra aperta"

In caso una finestra o una porta vengano lasciate inavvertitamente aperte, i comandi riconoscono l'improvvisa variazione di temperatura e attivano la modalità Standby. Quando poi la finestra o la porta vengono chiuse, l'apparecchio torna all'esercizio standard. Questa funzione interrompe l'esercizio di riscaldamento per impedire che il calore fuoriesca dalla stanza in maniera incontrollata. In questo modo si risparmia denaro e si minimizza il consumo di energia.

2.3 Funzione apprendimento

Questa funzione permette un'accensione preventiva dell'apparecchio da riscaldamento, che assicura il raggiungimento della temperatura desiderata all'orario impostato nel programma.

Esempio: Avete impostato nel programma orario una temperatura di 21°C alle ore 07:00 di mattina. L'apparecchio da riscaldamento rileva quindi, grazie alla sua "esperienza", quanto tempo occorre per raggiungere la temperatura desiderata all'orario stabilito.

i HINWEIS

Quando è abilitato il riscaldamento progressivo (ES), l'apparecchio si riscalda all'orario predefinito, per assicurarsi che il locale abbia raggiunto puntualmente la temperatura richiesta. Descrizione tecnica dell'apparecchio.

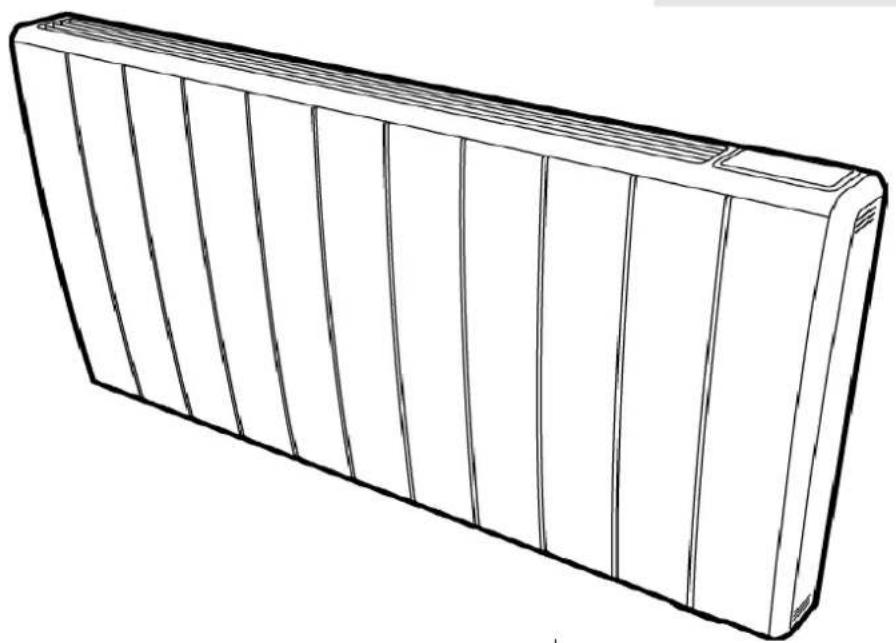

3 Descrizione tecnica dell'apparecchio

Tipo	Potenza riscalda-mento radiante	Potenza riscalda-mento a conve-zione	Potenza totale
RCE 050 2	00 W 300 W 500 W
RCE 100	300 W 700 W 1000 W
RCE 150	300 W 1200 W 1500 W
RCE 200	350 W 1650 W 2000 W

Tensione di collegamento 1/N/PE~230-240V, 50Hz
Regolatore di temperatura	7 - 32°C
Classe di protezione	Collegamento conduttore di protezione
Grado di protezione	IP24

4 Montaggio, installazione, distanze minime

L'apparecchio da riscaldamento a pannelli radianti è previsto per il montaggio a parete attraverso il supporto a parete in dotazione. Montare l'apparecchio esclusivamente in posizione verticale, come mostrato in Fig. 1 - 3.

Prestare attenzione agli oggetti infiammabili. Rispettare in ogni caso le distanze minime. Dal lato anteriore dell'apparecchio è necessario mantenere una distanza minima di 500mm.

Fig.1

300 mm 105 mm

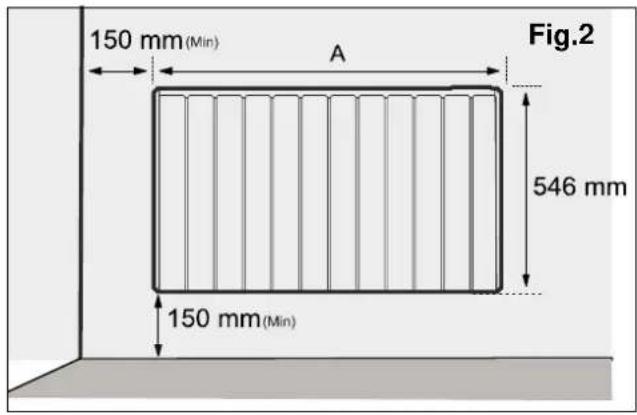

150 mm (Min) A Fig.2 546 mm 150 mm (Min)

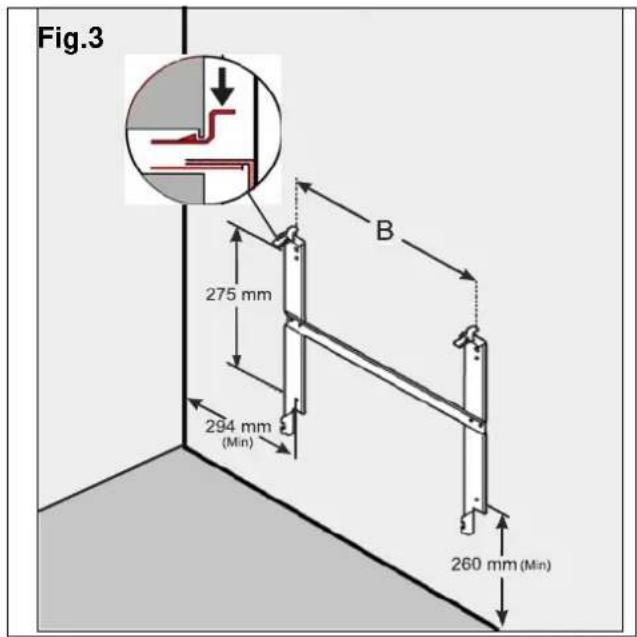

Fig.3 275 mm 294 mm (Min) B 260 mm (Min)

Tipo Dimensioni A(mm)	Dimensioni B(mm)
RCE 050 513 225
RCE 100 675 387
RCE 150 756 468
RCE 200 918 630

È consentito il montaggio su pareti in legno.

Tutti i modelli rispettano lo standard IP24 relativo alla protezione da spruzzi d'acqua e possono essere utilizzati in stanze da bagno in zona di protezione 2.

La spina elettrica dell'apparecchio deve essere accessibile dopo il montaggio.

ATTENZIONE!

Utilizzare il supporto a parete originale in dotazione nella parte posteriore dell'apparecchio!

- Rimuovere il supporto a parete dalla parte posteriore dell'apparecchio premendo le linguette ai lati (vedere Fig. 2)

- Eseguire i fori per il fissaggio. In questa fase, pre- stare attenzione alla possibile presenza di tuba- zioni o cavi elettrici nel muro.

- Avvitare il supporto a parete ben saldo al muro utilizzando le viti accluse.

- Agganciare l'apparecchio alle fessure inferiori del supporto a parete.

- Sistemare l'apparecchio in posizione diritta e premerlo per bloccarlo nelle linguette fino a che queste non scattano.

ATTENZIONE!

Si tenga presente che sigarette, candele o lampade a olio accese in combinato con la convezione dei riscaldamenti elettrici possono causare depositi di fuliggine sulla parete e sulla superficie dell'apparecchio. Non si tratta dunque di malfunzionamento dell'apparecchio stesso.

5 Allacciamento elettrico

Rispettare scrupolosamente le attuali norme in conformità a VDE 0100 parte 701 e i requisiti di installazione pertinenti. Gli apparecchi da riscaldamento sono muniti di una linea di allacciamento di tipo H05VV-F, 4 x 1,0 mm² priva di connettore.

Assegnazione dei conduttori del cavo di allacciamento dell'apparecchio:

- Verde/Giallo: "PE" - Conduttore di protezione

- Blu: "N" - conduttore di tensione di neutro

- Marrone: "L" - conduttore di tensione di fase

- Nero: Filo pilota

ATTENZIONE!

Il filo pilota è senza funzione è deve essere isolato in maniera professionale. Non mettere a terra il filo pilota!

La linea di allacciamento dell'apparecchio deve essere collegata ad una presa idonea per apparecchi da riscaldamento. Nell'impianto elettrico a posa fissa occorre inserire un dispositivo di sezionamento, con almeno 3 mm di apertura dei contatti su ciascun polo (p.es. interruttore automatico).

6 Protezione antisurriscaldamento

Per la vostra sicurezza, l'apparecchio è munito di una protezione da surriscaldamento. In caso di interruzioni nella circolazione di aria, la protezione da surriscaldamento disattiva l'apparecchio. Dopo un sufficiente raffreddamento, l'apparecchio da riscaldamento si accende di nuovo automaticamente. Se la protezione da surriscaldamento si attiva di frequente, occorre individuarne la causa (p. es. griglia di ventilazione coperta). L'attivazione della protezione da surriscaldamento viene indicata sul display da un segnale lampeggiante rosso. Per resettare la visualizzazione, eliminare la causa del surriscaldamento e premere il tasto ENTER per 10 secondi.

7 Comando

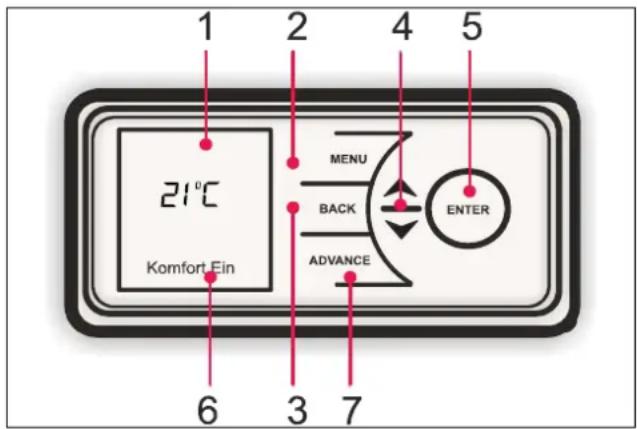

7.1 Elemento di comando

Gli elementi di comando si trovano sul lato superiore destro dell'apparecchio. L'apparecchio è dotato di un'unità di controllo elettronica regolabile, costituita da un display e sei tasti touchscreen.

Inoltre, l'apparecchio da riscaldamento dispone di un termostato ambiente regolabile per impostare la temperatura ambiente. La temperatura minima regolabile è di 7 °C.

La temperatura massima è impostata di default a 26 °C; può tuttavia essere aumentata a un massimo di 32 °C.

Di norma la temperatura ambiente corrisponde a 21 °C.

1 2 4 5 21°C Komfort.Ein MENU BACK ADVANCE ENTER 6 3 7

(1) Display
(2) Tasto Menu
(3) Tasto Back (Indietro)
(4) Tasto Su / Giù
(5) Tasto Enter (Conferma)
(6) Spia luminosa
(7) Tasto Advance (Avanzata)

7.2 Funzioni di gestione

I parametri dell'apparecchio possono essere regolati con semplicità con l'ausilio dei sei tasti sull'interfaccia utente del display.

Sul display vengono visualizzate le impostazioni disponibili.

1. Menu - mostra le funzioni principali:

Data / Ora - Impostazione data e ora.

Modalità d'esercizio - Programma orario, scelta manuale della temperatura, risparmio, protezione antigelo, spento.

Opzioni - Ora legale, blocco automatico, informazioni di servizio, unità di misura della temperatura, notifica audio (tasti)

1. Tasto Back (Indietro): Ritorna al punto del programma precedente

3. Tasti Su e Giù:

Per navigare attraverso il menu e per modificare i valori impostati.

Vengono inoltre impiegati per regolare la temperatura ambiente desiderata.

Il colore dello schermo cambia in base alla temperatura selezionata, da blu a rosso.

1. Tasto ENTER: Per confermare le impostazioni. Premendo il tasto di invio viene mostrata la funzione abilitata al momento.
2. Modalità Comfort accesa: I periodi di tempo in cui l'apparecchio riscalda progressivamente fino alla temperatura di comfort impostata. Le informazioni relative vengono mostrate nella sezione inferiore del display.
3. Modalità Comfort spenta: I periodi di tempo in cui l'apparecchio da riscaldamento non viene acceso. La modalità d'esercizio impostata viene mostrata nella sezione inferiore del display.
4. Tasto ADVANCE (Avanzata): Sovrascrive le impostazioni di riscaldamento e modifica lo stato d'esercizio dell'apparecchio.

Se è stata attivata la modalità Timer, premendo il tasto ADVANCE si modifica la modalità d'esercizio.

Per esempio, si può passare da "Modalità Comfort spenta" a "Modalità Comfort accesa" e viceversa.

Il tasto ADVANCE viene inoltre usato per abilitare la modalità Boost, che eroga calore da una a quattro ore.

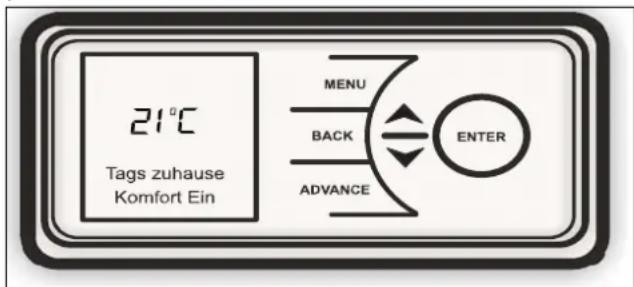

7.3 Schermata principale

Se per 30 secondi non avviene alcuna immissione, l'indicatore torna alla schermata principale. Qui vengono mostrate la temperatura scelta e la modalità d'esercizio, come anche l'utilizzo della funzione Advance.

Le funzioni attive vengono visualizzate premendo il tasto ENTER.

Se non avvengono modifiche per lungo tempo, la schermata passa alla "Modalità Sleep" e il display si spegne.

Per attivare il display premere un tasto qualsiasi.

21°C Tags zuhause Komfort Ein MENU BACK ADVANCE ENTER

i REFERENCE

Se non viene premuto nessun tasto, l'indicatore, dopo 30 secondi, torna al menu principale. Le funzioni che sono state attivate vengono mostrate premendo il tasto ENTER.

7.4 Start-up iniziale

Drante la messa il riscaldatore sul display viene visualizzata la schermata di avvio. Qui è possibile impostare la lingua, la data, l'ora, il fuso orario, blocco tasti, i toni della tastiera e l'unità della temperatura. Questi valori possono essere modificati dopo di nuovo. Vedere il relativo capitolo del manuale.

7.5 Impostazione Data / Ora

Il comando dispone di un orologio in tempo reale con funzione calendario. L'orologio è dotato di una batteria di back-up (tipo CR2032, 3V) che eroga l'alimentazione in caso di interruzioni di rete.

Regolazione di ora e data:

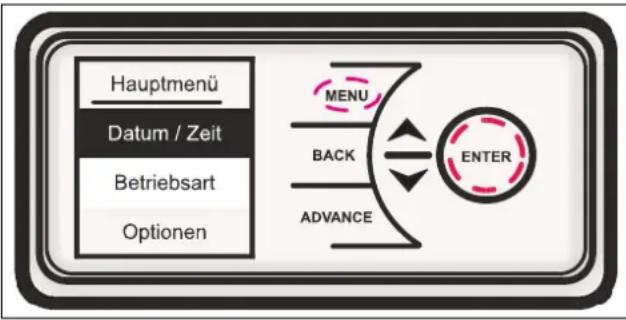

Premere il tasto Menu. Scegliere Data / Ora e premere il tasto ENTER.

Premere i tasti e per impostare il giorno del mese corretto e poi premere ENTER.

Datum / Zeit Mi 01-01-15 12:00 MENU BACK ADVANCE ENTER

Ripetere questo procedimento fino a che data e ora non siano impostate del tutto e premere poi il tasto ENTER per salvare. Premere il tasto BACK quando viene mostrato ☑ tornare alla schermata principale.

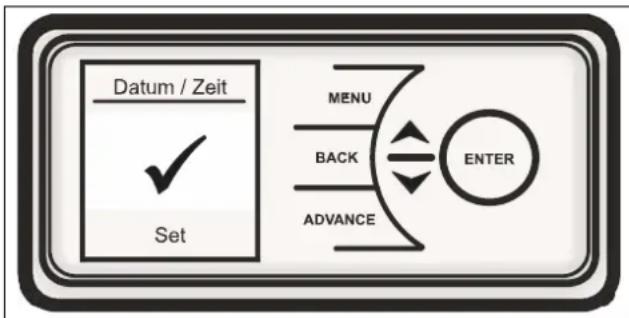

Datum / Zeit Set MENU BACK ADVANCE ENTER

8 Modalità d'esercizio

Il convettore a pannelli radianti è in grado di mantenere una temperatura ambiente costante con le seguenti modalità d'esercizio:

8.1 Modalità Manuale riscalda l'ambiente a una piacevole temperatura di 21 °C.
8.2 Modalità Eco (risparmio energetico) mantiene una temperatura ambiente di 18 °C. Con un'esigua riduzione della temperatura ambiente si può ottenere un notevole risparmio energetico. La modalità Eco è segnalata sul display dal colore verde.
8.3 Modalità Antigelo mantiene una temperatura ambiente di 7 °C. La protezione antigelo viene segnalata dall'indicatore blu.
8.4 Spento scegliere la modalità d'esercizio "Spento" per disattivare l'apparecchio. Selezionare questa modalità quando il riscaldamento non sarà necessario per un periodo di tempo prolungato.

Premere uno dei tasti per attivare la visualizzazione e scegliere la modalità d'esercizio desiderata.

i REFERENCE

Per tutte le modalità d'esercizio è possibile modificare il valore della temperatura ambiente agendo sui tasti

A + . Con la modalità Timer questa modifica è solo temporanea e l'apparecchio torna poi al programma preimpostato.

8.5 Modalità Timer

ATTENZIONE!

È consigliabile utilizzare la funzione Timer per ridurre i costi di gestione. L'impiego dell'apparecchio in esercizio di riscaldamento permanente può comportare costi di gestione elevati.

L'apparecchio è programmato con una serie di profili di riscaldamento predefiniti. Sono disponibili quattro opzioni, tre già programmate più un programma orario definibile dall'utente:

1. Fuori casa per tutto il giorno - (predefinito) - sono disponibili i seguenti orari di riscaldamento già impostati:
   dal lunedì alla domenica, dalle ore 07:00 alle 08:30 e dalle 17:30 alle 22:00; può essere modificato in base alle esigenze.
2. A casa per tutto il giorno - (predefinito) - sono disponibili i seguenti orari già impostati:
   dal lunedì alla domenica, dalle ore 08:00 alle 21:00; può essere modificato in base alle esigenze.
3. Vacanza - (predefinito per 7 giorni con protezione antigelo a 10 °C) - Numero di giorni di vacanza programmabili: da 1 a 300
4. Timer utente - offre un'elevata flessibilità d'impiego. Sono disponibili quattro blocchi orari per giorno, che

possono essere adattati individualmente per ogni giorno della settimana.

Per selezionare la modalità Timer, premere il tasto MENU, scegliere poi con il tasto va modalità d'esercizio e premere il tasto ENTER.

Scegliere l'esercizio Timer premendo il tasto ENTER.

Scegliere la modalità desiderata con il tasto

√ oppure ^ e confermare con ENTER.

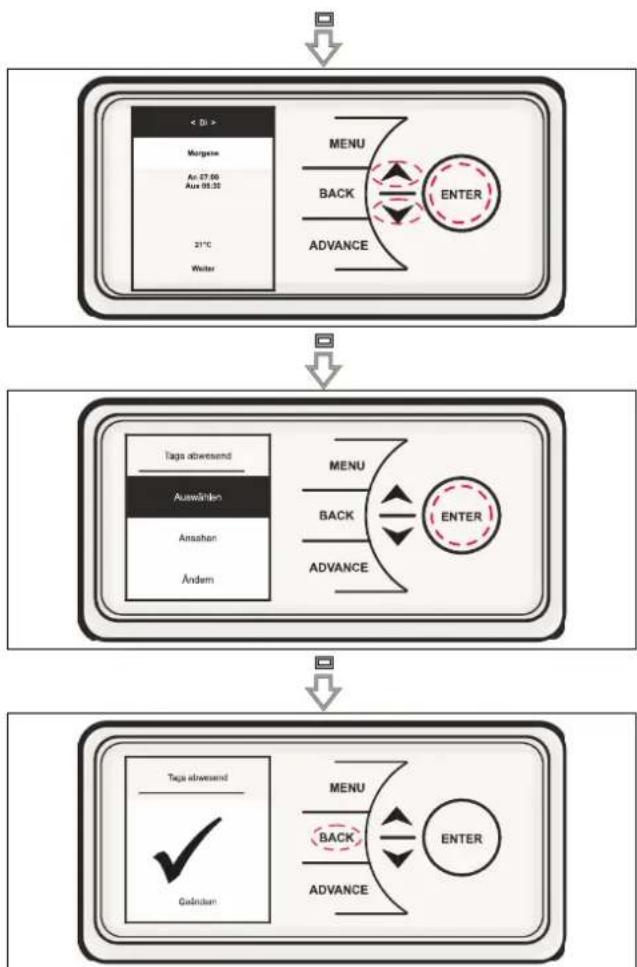

Per le opzioni "Fuori casa per tutto il giorno", "A casa per tutto il giorno" e "Timer utente" sono disponibili tre possibilità di scelta: "Seleziona", "Anteprima" e "Modifica".

• Seleziona - Per scegliere la modalità Timer
• Anteprima - Per visualizzare gli intervalli di tempo impostati al momento
• Modifica - Per cambiare gli intervalli di tempo impostati al momento.

Se si sceglie "Modifica", le singole opzioni vengono selezionate, o eventualmente modificate, con i tasti

^ e poi confermate con il tasto ENTER.

Alla fine di ogni periodo scegliere "Successivo" per passare a quello seguente.

Quando si è concluso con le impostazioni per ogni giorno, premere il tasto ENTER per salvare la programmazione.

Al termine della pianificazione relativa al primo giorno, è possibile adottare le stesse impostazioni per il giorno successivo o per tutti i giorni della settimana.

Ogni giorno può essere modificato individualmente e poi salvato, oppure è possibile usare i comandi "Annulla" o "Annulla tutto".

Sono disponibili le seguenti opzioni:

Salva	Salva gli orari di attività per ogni giorno
Copia il successivo	Copia gli orari di attività al giorno successivo
Copia tutto	Copia gli orari di attività a tutti i sette giorni
Annulla	Imposta tutti gli orari a 00:00 per il relativo giorno
Annulla tutto	Imposta tutti gli orari a 00:00 per tutti i sette giorni

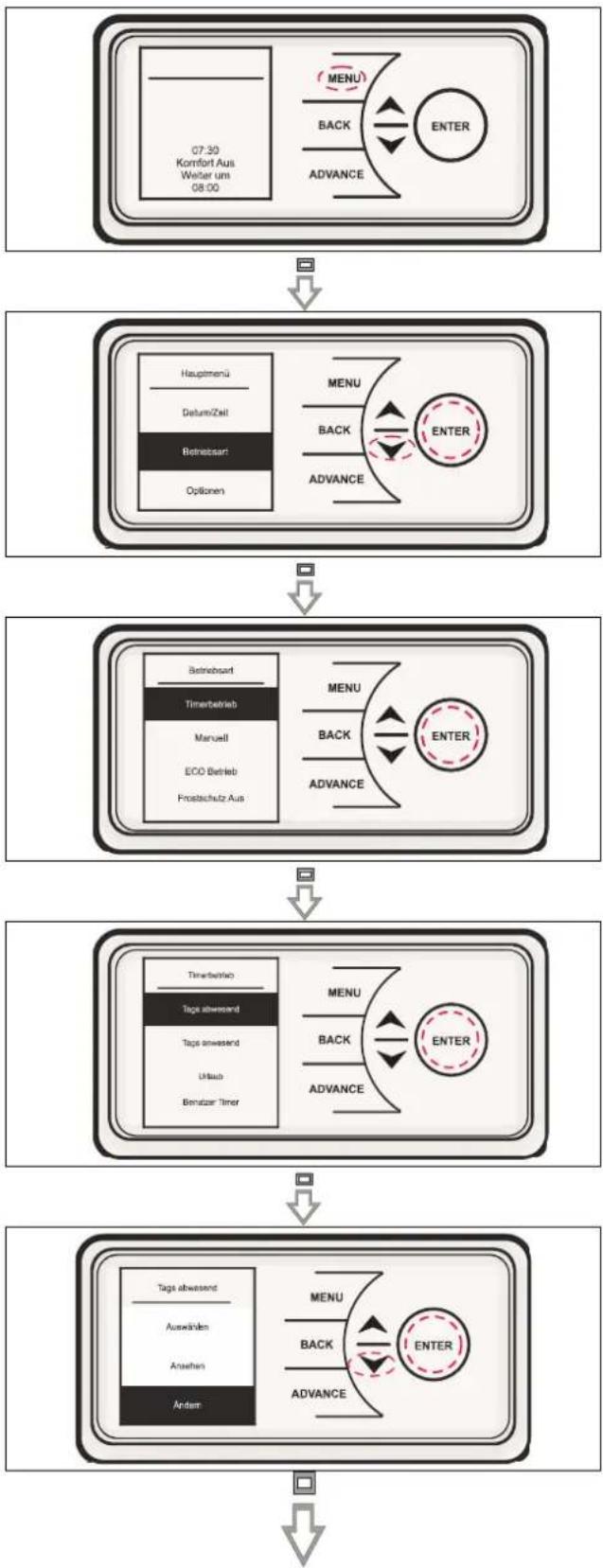

Per scegliere una modalità d'esercizio con timer, scegliere "Seleziona" e premere il tasto ENTER.

8.6 Vacanza

Con la modalità Vacanza viene impostato il numero di giorni in cui il locale non verrà usato, insieme alla temperatura ambiente desiderata.

Premere i tasti √e per selezionare il numero dei giorni di assenza, tra 1 e 300. Poi premere il tasto ENTER.

Premere ve per scegliere la temperatura desiderata da mantenere nel periodo relativo e premere il tasto ENTER. Alla scadenza del periodo di vacanza impostato, il comando torna al programma scelto in precedenza.

Urlaub Aktive Tage 07 Temperatur 10°C MENU BACK ADVANCE ENTER

9 Advance - Avanzata

La funzione Advance permette la modifica temporanea del profilo orario. Se è stato selezionato un programma orario, la funzione Avanzata anticipa al momento attuale il profilo orario impostato come successivo.

Vorzug 21°C Tags zuhause Komfort Ein MENU BACK ADVANCE ENTER

10 Indicazione oraria per modalità Comfort

Il tasto ADVANCE viene anche usato per stabilire la temperatura di gradimento da mantenere per una durata di tempo fissa (1-4 ore).

Premere il tasto ADVANCE due volte, per programma-re un aumento di un'ora.

Per impostazioni orarie più lunghe, premere il tasto ADVANCE più volte.

Vorzug 1hr 21°C Komfort Ein MENU BACK ADVANCE ENTER

11 Opzioni

Attraverso il menu Opzioni è possibile adattare le impostazioni di menu alle esigenze dell'utente.

Optionen Zeitumstellung Tastensperrre Ton Service Info Temperatureinheit MENU BACK ADVANCE ENTER

• Regolazione ora legale - Impostazione ora legale / ora solare
• Blocco automatico - Per la sicurezza dei bambini. Questa funzione blocca i tasti. Per sbloccare l'apparecchio tenere premuto il tasto ENTER per due secondi.
• Audio - Permette di abilitare o disabilitare una notifica sonora (tasti)
• Informazioni di servizio - Mostra informazioni relative al servizio
• Unità di misura della temperatura - Permette di scegliere l'unità di misura della temperatura tra gradi Celsius o Fahrenheit.

12 Attivare / disattivare blocco automatico

Per bloccare i comandi, premere il tasto BACK e il tasto ENTER per tre secondi. Le informazioni relative al blocco automatico vengono mostrate sul margine inferiore del display. Per sbloccare i comandi, ripetere l'operazione e premere il tasto BACK e il tasto ENTER per tre secondi.

21°C Tastensperre MENU BACK ADVANCE ENTER

i REFERENCE

Non è possibile regolare i comandi quando il blocco automatico è attivo.

13 Funzioni aggiuntive

i REFERENCE

Finestra aperta - Il riconoscimento è abilitato di default. MODALITÀ ANTICIPATORIA - di default è disabilitata.

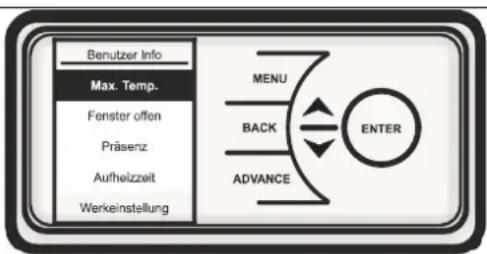

Per mostrare il menu Informazioni utente, tenere pre- muto il tasto ENTER per cinque secondi.

• Intervallo del valore di regolazione (valore nominale) - Permette di determinare la temperatura massima regolabile.
• "Finestra aperta" - Riconoscimento (OW). Con l'abilitazione di questa funzione, la temperatura ambiente, in caso di finestre aperte, viene ridotta per limitare il dispendio di energia.
• Modalità anticipatoria (ES) - Quando è abilitato il riscaldamento progressivo (ES), l'apparecchio si riscalda all'orario predefinito, per assicurarsi che il locale abbia raggiunto puntualmente la temperatura richiesta.
• Esempio: Viene preimpostata attraverso il menu del timer una temperatura ambiente nominale di 21°C per le ore 07:00. Con la modalità anticipatoria (ES) il comando accende l'apparecchio da riscaldamento già prima delle ore 07:00, affinché la temperatura desiderata di 21°C venga raggiunta all'orario scelto, appunto le 07:00.

Con riserva di modifiche tecniche

- Ripristino impostazioni di fabbrica - Questa funzione ripristina tutte le impostazioni su cui siete intervenuti a quelle di fabbrica.

Prima di eseguire la pulizia, scollegare l'apparecchio dalla rete.

Prima dell'inizio della pulizia, scollegare l'apparecchio dall'alimentazione di corrente e lasciarlo raffreddare. Pulirlo esternamente con un panno morbido e inumidito. Infine, asciugare strofinando.

Non usare saponi in polvere abrasivi o lucidanti per mobili, poiché potrebbero danneggiare la superficie.

Per facilitare la pulitura della parte posteriore, l'apparecchio può essere rivoltato in avanti, come mostrato nelle indicazioni del capitolo 4, Fig.3.

15 Garanzia

Questo apparecchio è garantito due anni secondo le nostre condizioni di garanzia.

16 Smaltimento

L'imballaggio e i suoi componenti devono essere smaltiti in conformità alle norme del paese in cui l'apparecchio è stato installato. L'apparecchio non deve essere smaltito nei rifiuti domestici, ma deve essere depositato presso un centro di smaltimento.

Telefono: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.dimplex.de/it
