MANUALE UTENTE SWG-EMP 50S300 Stamos

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Magnete di sollevamento
Modello	SWG-EMP30L180	SWG-EMP30S180	SWG-EMP50L300	SWG-EMP50S300
Batteria	CC 14,8 V/1500 mAh
Capacità di sollevamento massima [kg]	30		50
Forza di trazione [kg]	172		284
Dimensioni (larghezza x profondità x altezza) [mm]	550×170×70	170×230×65	580×170×70	250×170×65
Peso [kg]	2	1,8	3	2,8

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

CE × × ! ▼ ▼ □

Il prodotto soddisfa i relativi standard di sicurezza.

Leggere le istruzioni prima dell'uso.

Il prodotto deve essere riciclato.

AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA! Applicabile alla situazione data. (segnale di pericolo generale)

ATTENZIONE! Avviso di scossa elettrica!

ATTENZIONE! Pericolo di schiacciamento delle mani!

Dispositivo di protezione in classe II con doppio isolamento.

Utilizzare solo in ambienti chiusi.

Indossare gli occhiali protettivi.

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a: Magnete di sollevamento

2.1. Sicurezza elettrica

ATTENZIONE: Quando l'apparecchio è alimentato dalla rete elettrica è necessario seguire le regole di "sicurezza elettrica".

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche.

b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumenta se il dispositivo messo a terra è esposto alla pioggia, entra in contatto diretto con una superficie bagnata o funziona in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche.

c) Non toccare il dispositivo con mani bagnate o umide.

d) Utilizzare il cavo solo per l'uso previsto. Non utilizzarlo mai per trasportare l'apparecchio o per staccare la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Se si lavora con il dispositivo all'aperto, assicurarsi di utilizzare una prolunga adatta all'uso esterno. L'uso di una prolunga adatta all'uso esterno riduce il rischio di scosse elettriche.

f) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario applicare un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

g) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o presenta evidenti segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro assistenza del produttore.

h) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superfici bagnate.

2.2. Sicurezza sul posto di lavoro

a) Assicurarsi che il posto di lavoro sia pulito e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può provocare incidenti. Cercare di pensare al futuro, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo.

b) In caso di dubbi sul corretto funzionamento del dispositivo contattare il servizio assistenza del produttore.

c) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo indipendente!

d) In caso di incendio, utilizzare un estintore a polvere o ad anidride carbonica (CO _2 ) (destinato all'uso su dispositivi elettrici sotto tensione) per spegnerlo.

e) Ispezionare regolarmente lo stato delle etichette di sicurezza. Se le etichette sono illeggibili, devono essere sostituite.

f) Si prega di tenere questo manuale a disposizione per riferimento futuro. Se questo apparecchio viene ceduto a terzi, è necessario consegnare anche il manuale.

g) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.

h) Se questo dispositivo viene utilizzato insieme ad un'altra apparecchiatura, è necessario seguire anche le restanti istruzioni per l'uso.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti.

2.3. Sicurezza personale

a) Non utilizzare il dispositivo in caso di stanchezza, malattia o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzo del dispositivo.

b) Il dispositivo non è progettato per essere maneggiato da persone (compresi i bambini) con funzioni mentali e sensoriali limitate o da persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il dispositivo. dispositivo.

c) Il dispositivo può essere maneggiato solo da persone fisicamente idonee a maneggiarlo, adeguatamente addestrate, che abbiano familiarità con questo manuale e siano addestrate nell'ambito della salute e sicurezza sul lavoro.

d) Utilizzare i dispositivi di protezione individuale richiesti per lavorare con il dispositivo, specificati nella sezione 1 (Legenda).

L'uso di dispositivi di protezione individuale corretti e approvati riduce il rischio di lesioni.

e) Non sopravvalutare le tue capacità. Quando si utilizza il dispositivo, mantenere l'equilibrio e restare sempre stabili. Ciò garantirà un migliore controllo del dispositivo in situazioni impreviste.

f) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il dispositivo.

2.4. Utilizzo sicuro del dispositivo

a) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati.

b) Assicurarsi che il dispositivo sia spento prima di tentare qualsiasi regolazione, sostituzione di accessori, pulizia e manutenzione o prima di mettere da parte il dispositivo. Tale precauzione ridurrà il rischio di attivazione accidentale del dispositivo.

c) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.

d) Mantenere l'apparecchio in perfette condizioni tecniche.

e) Tenere il dispositivo fuori dalla portata dei bambini.

f) La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.

g) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.

h) Non lavorare su due pezzi contemporaneamente.

i) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.

j) Tenere il dispositivo lontano da fonti di fuoco e calore.

k) Non superare la capacità di sollevamento massima.

I) Il dispositivo funziona in modo più efficace con un pezzo piatto, privo di sporco, contenente una piccola quantità di carbonio e costituito da una piastra di acciaio più spessa di 5 mm. Diverse proprietà di un pezzo influiscono sulla forza magnetica. Non è consigliabile lavorare con pezzi verniciati o rivestiti. Ricorda: più la piastra metallica è spessa, maggiore è la forza magnetica.

m) Accendere il dispositivo solo quando è a contatto con un pezzo da lavorare. In caso contrario, un pezzo in lavorazione o altri oggetti lontani potrebbero provocare lesioni se trascinati dalla forza magnetica.

n) Prima di spegnere l'apparecchio, evitare che un pezzo in lavorazione cada e causi danni o lesioni. Assicurarsi che ci sia un pezzo in lavorazione sulla superficie.

o) La temperatura del pezzo da sollevare non può superare gli 80 °C. Ciò è particolarmente importante quando si lavora con pezzi appena saldati o lavorati. Attendere finché il pezzo non si raffredda. Non utilizzare il dispositivo se la temperatura di lavoro supera gli 80 °C. Le alte temperature influiscono negativamente sull'efficacia del dispositivo.

p) Tenere tutti i dispositivi magnetici ed elettronici lontani dal dispositivo.
q) Non interferire con il magnete all'interno del dispositivo.
r) Non utilizzare mai il dispositivo per sollevare oggetti sopra o sopra altre persone.
s) Controllare sempre la forza magnetica (capacità di sollevamento) prima di iniziare l'operazione.
t) Non scuotere il dispositivo quando è in uso.
u) Il dispositivo non può essere utilizzato come accessorio di saldatrici o macchine elettriche.
v) Mantenere il magnete pulito e liscio. Se necessario usate la carta vetrata, ma fate attenzione a non lasciare sbavature.
w) Caricare il dispositivo quando la tensione della batteria scende al 15%. Durante la ricarica, il dispositivo deve essere spento.
x) Dopo ogni sollevamento, premere due volte il pulsante "OFF" per ottenere la massima forza magnetica.

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

Il dispositivo è destinato al sollevamento, al posizionamento e allo spostamento di oggetti metallici.

L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo.

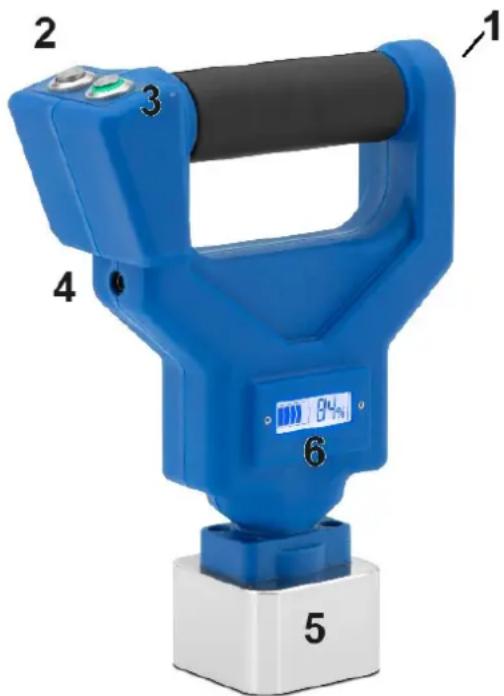

3.1. Descrizione del dispositivo

1 - Potenza
2 - Tasto rosso OFF
3 - Tasto verde ON
4 - Porta di ricarica
5 - Magnete
6 - Visualizzazione

3.2. Utilizzo del dispositivo

1. Metodo d'uso: accendere l'elettricità del magnete (Power), quindi portare il magnete completamente a contatto con l'acciaio, premere il pulsante verde "On" e iniziare il processo di sollevamento/trasporto, premere due volte rapidamente il pulsante rosso "off" per spegnere il magnete. Ricordati di spegnere l'elettricità quando lo metti da parte. (Luce verde accesa, il magnete è magnetizzato, luce rossa accesa, il magnete è smagnetizzato.)

2. Testare sempre la connessione prima di tentare di utilizzarla per assicurarsi che sia in grado di trattenere saldamente il materiale.

3. Numerosi fattori possono influenzare negativamente l'intensità della forza magnetica, come sporco, detriti, oli e grassi, superfici verniciate e qualsiasi spazio tra i magneti e la superficie metallica diminuirà la forza magnetica. Assicurarsi che il metallo sia pulito e privo di questi fattori.
4. I metalli più spessi saranno trattenuti più fortemente dei metalli più sottili.
5. Se il pezzo è piatto e pulito, l'acciaio a basso tenore di carbonio con uno spessore superiore a 5 mm può raggiungere il carico di lavoro di 30 kg/50 kg. Altri materiali o pezzi più sottili potrebbero non raggiungere il carico di lavoro.
6. Non superare mai la capacità nominale del dispositivo di 30 kg/50 kg e la forza di trazione massima viene testata in condizioni statiche e verticali.
7. Evitare strappi improvvisi o urti poiché ciò causerebbe la perdita della presa dei magneti.
8. Questo articolo non è concepito come pinza di saldatura magnetica o come parte di un circuito elettrico.
9. Per un funzionamento sicuro, la superficie inferiore deve essere sempre piana e liscia. Se necessario è possibile levigare la superficie del magnete con carta vetrata. Limare sempre eventuali sbavature che potrebbero interferire con il pieno contatto.
10. Non accendere se non a contatto con il metallo, altrimenti si verificherà una grande perdita di forza magnetica.
11. Un display elettrico sul magnete, caricarlo quando l'elettricità è inferiore al 15%.
12. Se la luce verde/rossa è ancora spenta dopo aver premuto, indica che la tensione è troppo bassa, caricarla o cambiare la batteria.
13. È capace di un'eccezionale forza di rottura e di tenuta ed eccezionalmente forte anche nella forza di taglio. La forza di leva è la meno potente delle capacità di presa ed è necessario prestare molta attenzione quando si tenta di utilizzare questo dispositivo con forza di leva. Vedere le illustrazioni di seguito.

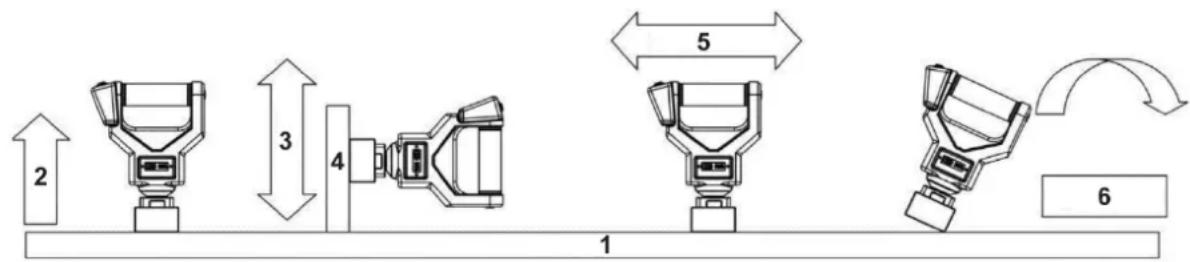

2 3 4 5 6 1

1.	Superficie del tavolo	2.	Pull up: il più efficace
3.	Scivolamento – meno presa	4.	Bersaglio in acciaio
5.	Lateralmente – meno efficace	6.	Pry Force: meno efficace

1. Dopo ogni processo di sollevamento/trasporto, premere due volte rapidamente il pulsante rosso "off" poiché la forza di trazione magnetica verrà ridotta dopo ogni processo di sollevamento/trasporto. Attraverso il processo "off" e "on", può rimagnetizzare il pezzo e ottenere il

massimo. forza di attrazione magnetica.

3.2.1. In carica

1. I pacchi batteria vengono spediti in condizioni di carica bassa per evitare possibili problemi. Pertanto, dovresti caricarli prima del primo utilizzo. Si prega di tenere il magnete spento durante la ricarica.
2. Se il caricabatterie non funziona, restituire il magnete con tutti gli accessori al produttore.
3. Assicurarsi che la normale tensione domestica sia AC100-240V\~ 260mA.
4. Collegare la carica con la spina al magnete, quindi collegare l'elettricità.
5. Non posizionare il caricabatterie in un'area estremamente calda o fredda. Funzionerà meglio a temperatura ambiente normale.
6. Il caricabatterie potrebbe surriscaldarsi leggermente durante la ricarica. Ciò è normale e non indica un problema. Il tempo di ricarica è di circa 2 ore.
7. Quando le batterie saranno completamente cariche, la luce LED diventerà verde, scollegare il caricabatterie dall'alimentazione.

3.3. Pulizia e manutenzione

a) Scollegare sempre il dispositivo prima di pulirlo o riporlo.
b) Utilizzare solo detergenti non corrosivi per pulire la superficie.
c) Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di riutilizzarlo.
d) Conservare l'unità in un luogo fresco e asciutto, privo di umidità e privo di esposizione diretta alla luce solare.
e) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua.
f) Il dispositivo deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.
g) Per pulire bisogna usare un panno morbido e umido.
h) Non utilizzare oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficiale dell'apparecchio.
i) Non pulire il dispositivo con sostanze acide, agenti di uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiare il dispositivo.

RIMOZIONE SICURA DI BATTERIE E BATTERIE RICARICABILI:

CC 14,8 V/1500 mAh le batterie sono installate nei dispositivi.

Rimuovi le batterie usate dal dispositivo utilizzando la stessa procedura con cui le hai installate.

Riciclare le batterie presso l'organizzazione o l'azienda appropriata.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo può essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente.

Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.
