MANUALE UTENTE ST-G4SN55 LG

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

ST-G4SN55

ST-G4SN65

Il modello e il numero di serie del prodotto si trovano sul retro e su un lato del prodotto. Annotarli qui di seguito nel caso in cui fosse necessario contattare l'assistenza.

Modello

N. di serie

* L'immagine mostrata di seguito potrebbe essere diversa in uso.

Montaggio e preparazione

Istruzioni sulla sicurezza

Accessori

Questo simbolo serve ad avvisare l'utente della presenza di istruzioni importanti sul funzionamento e sulla manutenzione (riparazione) all'interno della documentazione fornita con l'apparecchio.

Leggere attentamente queste istruzioni di sicurezza prima il prodotto.

nza di enzione con di utilizzare o spostarlo x 4 namenti (M4 x L20)

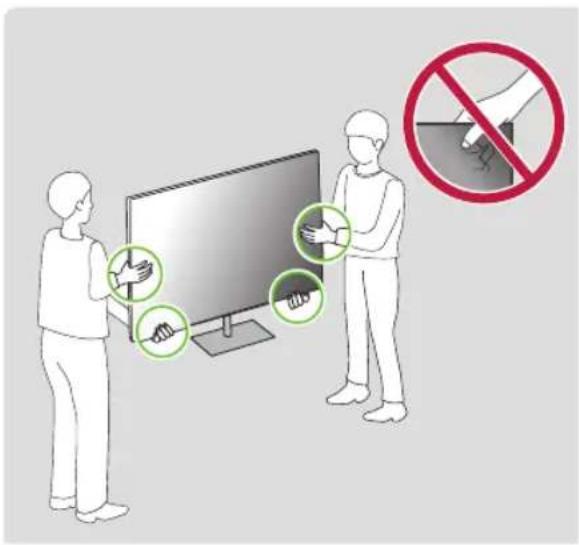

- Poiché il prodotto è molto pesante, per sollevarlo o spostarlo sono necessarie almeno due persone. - Il prodotto potrebbe cadere, causando malfunzionamenti (M4 x L20) lesioni alle persone.

- Impedire ai bambini di arrampicarsi o appendersi al prodotto.

- Il prodotto potrebbe cadere, causando lesioni alle persone o perfino la morte. Montac

- Non installare il prodotto in luoghi instabili o soggetti a vibrazione o in luoghi in cui il prodotto non sia sostenuto appieno, come un ripiano traballante o inclinato.

- Il prodotto potrebbe cadere o rovesciarsi, causando lesiè alle persone o malfunzionamenti.

- Posizionare il prodotto su una superficie piana e stabile?

- Quando si sposta o si maneggia un prodotto montato con stand, fare attenzione a non danneggiarlo.

- Quando sulla superficie è presente una macchia o un'im digitale, pulirla delicatamente.

- Quando si rimuove una macchia, non applicare eccessivi forza per evitare di graffiare o scolorire il prodotto.

- Utilizzare solo il supporto e la staffa di montaggio a par autorizzati, realizzati appositamente per i prodotti LG.

- Ai sensi della legge sulla tutela dei consumatori, LG Electronics non sarà ritenuta responsabile per malfunzionamenti del prodotto, danni materiali o lesioni

causati dall'uso di prodotti non autorizzati da LG Electronics.

Montaggio dello Stand

- Per montare lo stand, posizionare il TV su un tavolo o su una superficie piana con lo schermo rivolto verso il basso. Mettere prima un panno morbido e soffice sulla superficie, quindi posizionare il prodotto sopra il panno per evitare che lo schermo venga danneggiato.

Quando si assembla il supporto, assicurarsi che tutte le viti fornite siano fissate. Se le viti non sono serrate completamente, il prodotto potrebbe inclinarsi o ribaltarsi, causando danni. Serrare le viti con una forza eccessiva può provocarne il distacco a causa dell'abrasione del punto di giunzione delle viti.

- Non applicare sostanze estranee (oli, lubrificanti, ecc.) alle viti durante il montaggio del prodotto. - Potrebbero causare danni al prodotto.

- Prima di installare un supporto per montaggio a parete, smontare lo stand seguendo la procedura per montarlo in jordine inverso.

55G4*

65G4*A, 65G4*W

1

* Se hai una scatola di imballaggio del TV, è più comodo posizionare il TV come mostrato nell'immagine qui sopra e procedere al montaggio.

55G4*

65G4*

※

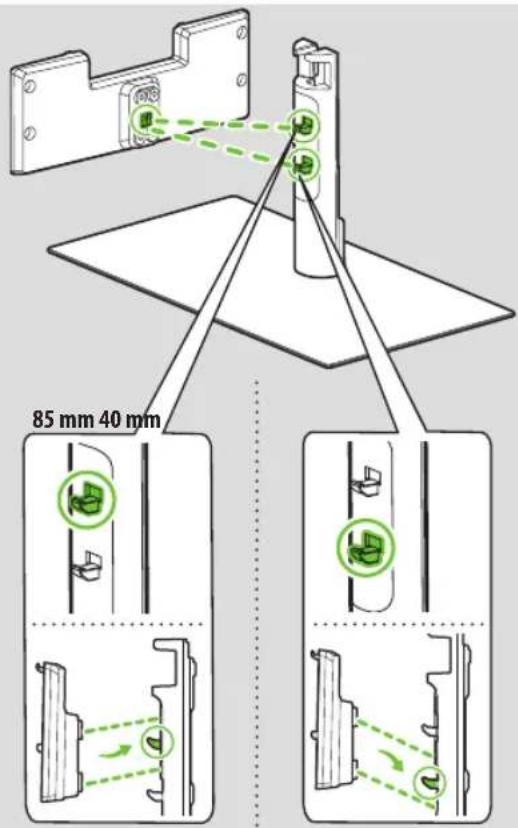

85 mm 40 mm

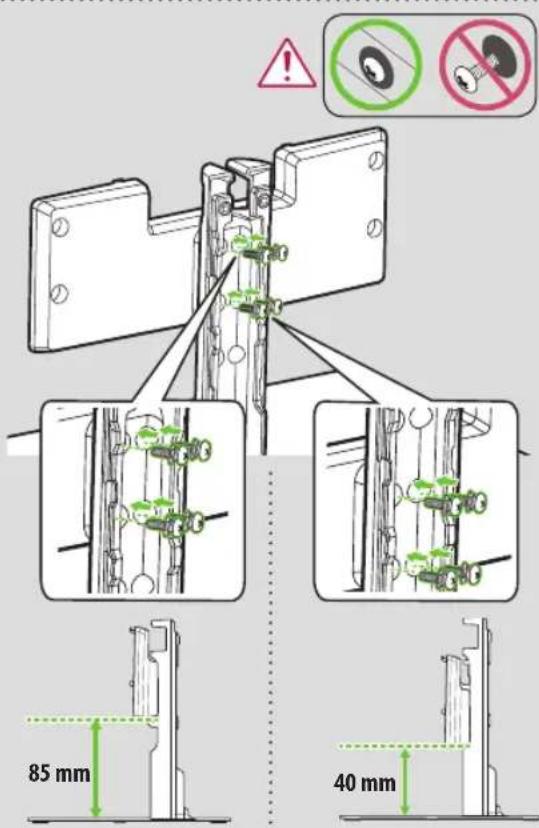

85 mm 40 mm

* Se hai una scatola di imballaggio del TV, è più comodo posizionare il TV come mostrato nell'immagine qui sopra e procedere al montaggio.

55G4* 65G4*

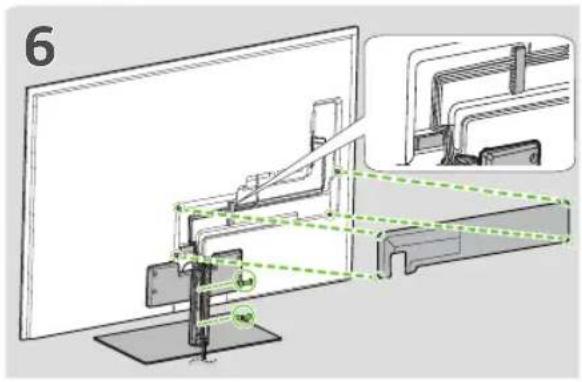

6

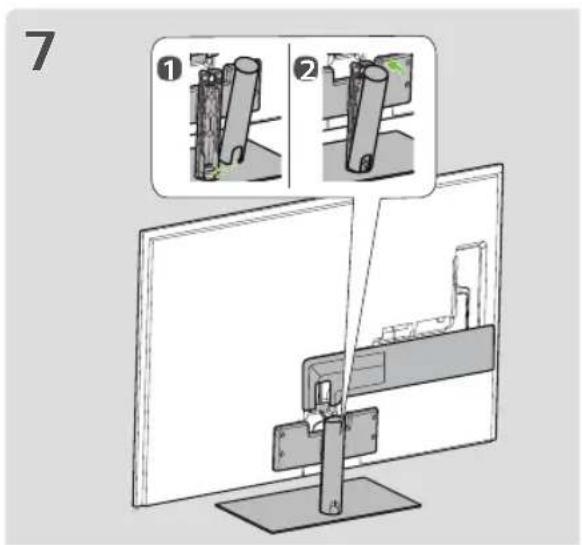

7 ① ②

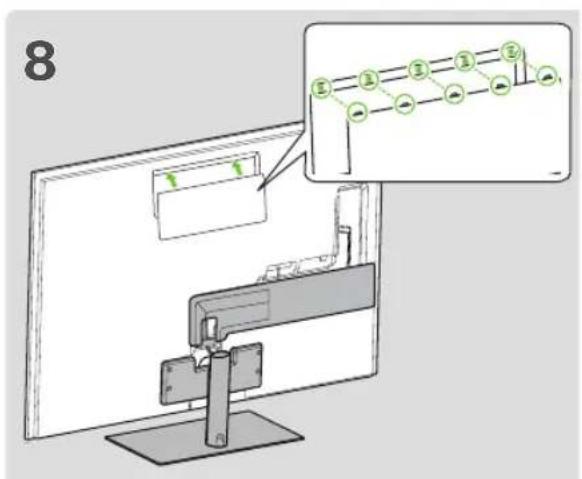

8

* La figura è solo esemplificativa, e l'utente può sistemare le linee come preferisce.

Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

10 cm 10 cm 10 cm 10 cm

2 Collegare il cavo di alimentazione alla presa a muro.

- Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

- Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti contraffatti.

- I danni o lesioni provocati da prodotti aggressivi non sono coperti dalla garanzia.

- Per l'installazione su un mobile o ripiano tramite un supporto, assicurarsi che la relativa larghezza sia maggiore di quella della TV.

- Se il TV viene posizionato sul supporto, lo schermo potrebbe essere leggermente inclinato all'indietro. Se il supporto non è in piano perché non si trova su una superficie piatta o vi è un oggetto posizionato sotto, il prodotto potrebbe cadere e danneggiarsi o provocare lesioni.

Fissaggio della TV alla parete

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.

- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.

2 Montare le staffe con le viti sulla parete.

Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.

3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

• Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.
• Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Specifiche tecniche

Nome modello	Larghezza x Profondità x Altezza (mm)	Peso (kg)
ST-G4SN55	485 x 263 x 267 4,6
ST-G4SN65
